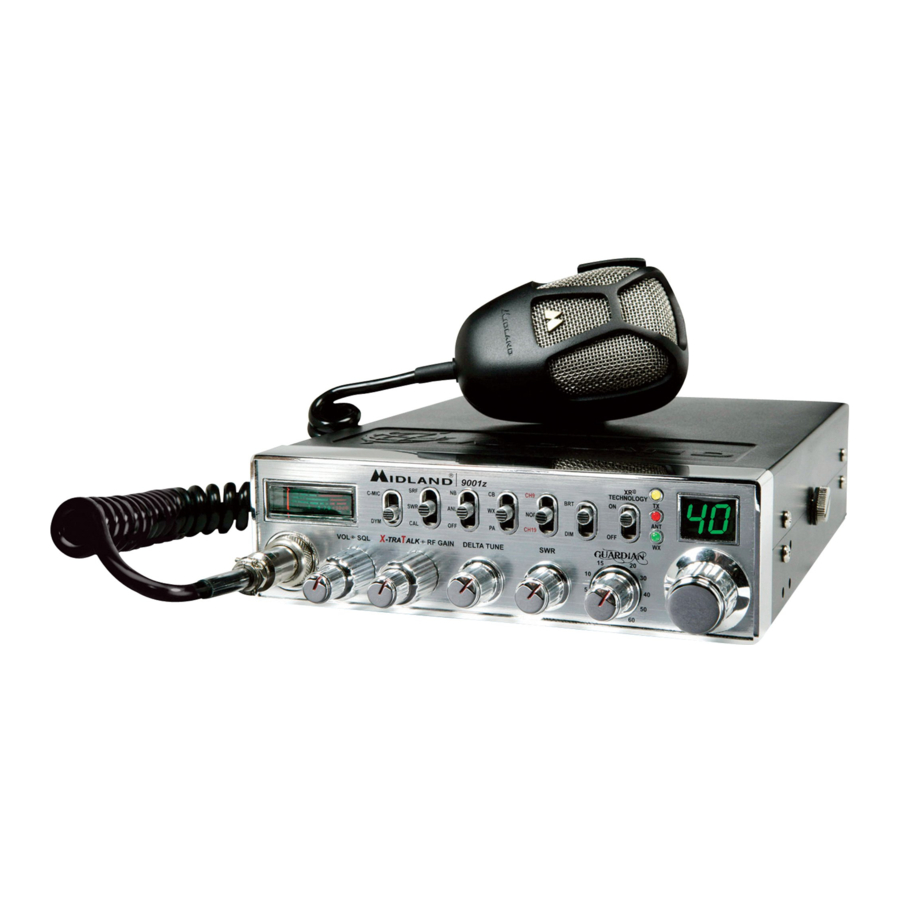

Midland 9001z - Handleiding CB-radio

Inleiding

Uw 40-kanaals CB-radio vertegenwoordigt de stand van de techniek in hoogwaardige technische engineering. De unit bevat een door een microprocessor gestuurde PLL-schakeling voor nauwkeurige afstemming. De 9001z is een CB in klassieke stijl met de innovatieve Guardian-waarschuwingsfunctie die vakkundig is vervaardigd met de beste componenten. Deze radio is ontworpen voor betrouwbare en probleemloze prestaties gedurende vele jaren.

Belangrijkste functies

• 40 CB-kanalen
• 4 Watt uitgangsvermogen
• Guardian Alert
• Weerscan
• XTRA TALK Microfoonbediening
• Direct kanaal 9/19
• RF-versterking
• Schakelbare ruisonderdrukker (NB)
• Delta Tune
• SWR-kalibratie
• XR-technologie
• Automatische ruisbegrenzer (ANL)
• PA-functie
• Laatste kanaalgeheugen
• Ergonomisch ontworpen microfoon met Push-to-talk
• 9 ft spiraalvormig microfoonsnoer
• Inclusief montagebeugel/-hardware en gezekerde DC-voedingskabel

Installatie

Deze transceiver kan worden geïnstalleerd in elke auto of vrachtwagen met een 12-volt negatief aardsysteem. De meeste huidige Amerikaanse en buitenlandse voertuigen gebruiken een negatief systeem, maar sommige oudere modellen en sommige nieuwere grote vrachtwagens hebben mogelijk een positieve aarde. Controleer de vereisten voor uw voertuig voordat u met de installatie begint. Over het algemeen heeft u een negatief aardsysteem als de min (-) batterijpool is aangesloten op het motorblok. Neem contact op met uw dealer als u het polariteitssysteem van uw voertuig niet kunt bepalen.

Locatie

Uw nieuwe Midland CB is ontworpen om onder het dashboard of verticaal op een console van uw voertuig te worden geïnstalleerd. Veiligheid en gemak zijn de belangrijkste overwegingen bij het bepalen van de exacte locatie van uw radio.

Zorg ervoor dat het apparaat zo is geplaatst dat het de bestuurder, aanvullende beveiligingssystemen (airbags) niet hindert of de toegang tot bedieningselementen belemmert.

Aansluitkabels moeten zo worden geleid en vastgezet dat ze de werking van de rem, het gaspedaal of andere bedieningselementen niet hinderen. Interferentie van het apparaat of de aansluitkabels kan bijdragen aan het verlies van controle over het voertuig.

Mechanische montage

1. Steek de voedingskabel in de achterkant van de radio met de markering "Power" (voeding). Zorg ervoor dat u de polariteitsmarkeringen in acht neemt.
2. Gebruik de montagebeugel als sjabloon voor het markeren van de locatie van de schroefgaten onder het dashboard. Gebruik een spijker of ander scherp voorwerp om de locaties van de gaten te markeren.
3. Boor een gat van 1/8" voor elk schroefgat in de montagebeugel. Bevestig de beugel aan het dashboard met de meegeleverde plaatstalen schroeven met Phillips-kop.
   OPMERKING: Wees uiterst voorzichtig bij het boren in het dashboard om schade aan elektronische ontsteking, cruise control, instrumenten en/of accessoirebedrading onder het dashboard te voorkomen.
4. Bevestig het verwijderbare 3-pins stekker DC-snoer aan de gepolariseerde DC-aansluiting aan de achterkant van de transceiver.
5. Plaats en bevestig de radio in de montagebeugel, zodat er werkruimte is voor latere stroomaansluitingen.

Stroombedrading

(alleen negatieve aarde)

1. Als u niet hebt vastgesteld of uw voertuig een negatieve of positieve aarde heeft, doe dit dan nu. Koppel vervolgens de negatieve kabel van de batterij los om kortsluiting te voorkomen die tijdens de bedrading kan optreden. Sluit deze transceiver niet aan op elektrische systemen met positieve aarde.
2. Met negatieve aarde:
   1. Sluit de positieve (RODE DRAAD) met de inline zekeringhouder aan op de
      1. zekeringkast
      2. sigarettenaansteker of
      3. rechtstreeks op de positieve pool van uw batterij.

Meestal is de zekeringkast het handigste aansluitpunt. Het is ook mogelijk om aan te sluiten op de accessoire-aansluiting op de zekeringkast of het contactslot, zodat uw CB automatisch wordt uitgeschakeld wanneer het contact wordt uitgeschakeld.

2. Sluit vervolgens de aarde (ZWARTE DRAAD) stevig rechtstreeks aan op het metalen frame van het voertuig. Een goede directe metaal-op-metaal aarding is essentieel voor optimale prestaties.

De hoofdeenheid monteren

1. Draai de borgknoppen aan elke kant van de montagebeugel los om voldoende ruimte te creëren zodat de eenheid tussen de twee beugelarmen kan schuiven.
2. Plaats de hoofdeenheid tussen de beugelarmen in lijn met de borgknoppen. Stel de hoogte en hoek in voor optimaal bedieningscomfort en toegankelijkheid.
3. Draai de borgknoppen vast.

Installatie van microfoonhanger

Er zijn montagegaten voorzien op de microfoonhangerbeugel. De beugel kan worden bevestigd aan het dashboard van het voertuig of een andere handige locatie.

CB-antenne

Hoe de juiste te selecteren/positioneren/installeren en afstemmen

Kortom, u kunt kiezen uit twee soorten mobiele CB-antennes - full-length whip en loaded whip - en een verscheidenheid aan steunen (afhankelijk van waar u uw antenne plaatst). Midland verkoopt een reeks hoogwaardige antennes. Bezoek onze website op www.midlandradio.com om de selectie te bekijken.

Waar u uw antenne plaatst, maakt wel degelijk een verschil

Enkele algemene regels voor de locatie van de antenne die de CB-prestaties kunnen verbeteren:

1. Plaats uw steun zo hoog mogelijk op het voertuig. Hoe groter het deel van de antennelengte dat zich boven het dak bevindt, hoe beter.
2. Monteer de antenne, indien mogelijk, in het midden van het oppervlak dat u kiest.
3. Houd antennekabels uit de buurt van ruisbronnen zoals het ontstekingssysteem, meters, enz.
4. Zorg ervoor dat u een solide metaal-op-metaal aarding heeft.
5. Wees voorzichtig om schade aan de kabels te voorkomen.

In wezen heeft u vijf locatiemogelijkheden: het dak, de goot, het achterdek, de voorkant van de motorkap of de achterbumper. Waar u besluit uw antenne te plaatsen, bepaalt het type antenne dat nodig is.

Antenne-installatie

Volg de installatie-instructies van de fabrikant zorgvuldig.

Gebruik uw CB-radio nooit zonder een antenne aan te sluiten of met een gebroken antennekabel. Dit zal resulteren in schade aan de zendercircuits.

Veiligheidsmededeling: De antenne die voor deze radio wordt gebruikt, moet worden geïnstalleerd om een scheidingsafstand van ten minste 34 cm (14 inch) van alle personen te bieden en mag niet op dezelfde locatie staan of samenwerken met een andere antenne of zender.

Uw antenne afstemmen

Sommige antennes zijn in de fabriek afgestemd. De prestaties kunnen echter meestal worden verbeterd door de lengte iets te verlengen of te verkorten met behulp van een Standing Wave Radio (SWR)-meter.
Raadpleeg de installatiehandleiding van de antennefabrikant voor de exacte te gebruiken procedures.

Functies en bedieningselementen

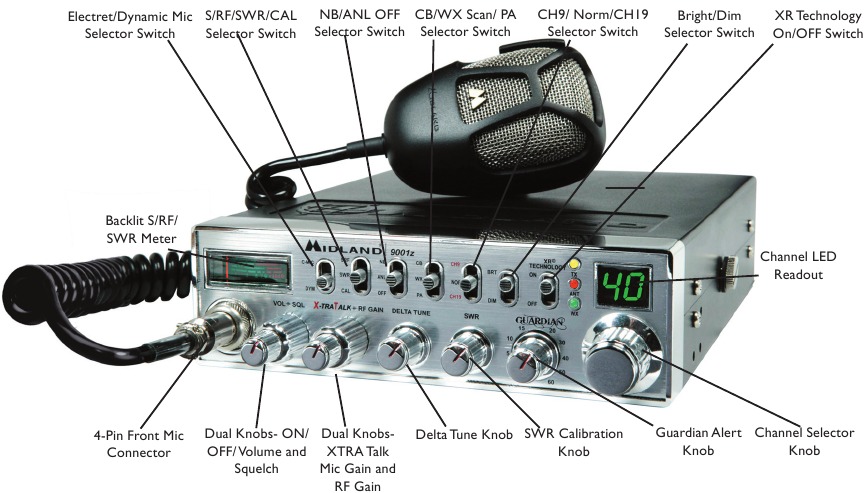

Bedieningselementen op het voorpaneel

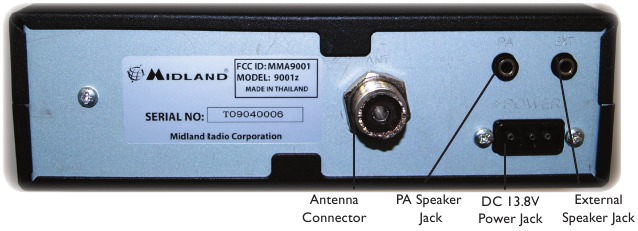

Bedieningselementen op het achterpaneel

Functiebediening

1. 4-pins microfoonaansluiting
2. Aan/uit-volumeknop - Draai met de klok mee om de stroom in te schakelen en in te stellen op het gewenste luistervolume.
3. Squelch-knop - Deze bediening wordt gebruikt om achtergrondgeluid van de ontvanger af te snijden of te elimineren wanneer er geen inkomend signaal is. Voor een maximale ontvangergevoeligheid is het wenselijk dat de bediening alleen wordt aangepast tot het punt waarop het achtergrondgeluid van de ontvanger is geëlimineerd. Pas aan totdat het ontvangergeluid verdwijnt. Dit vereist dat het inkomende signaal iets sterker is dan het gemiddelde ontvangergeluid. Verdere rotatie met de klok mee verhoogt het drempelniveau dat een signaal moet overwinnen om te worden gehoord. Alleen sterke signalen zijn hoorbaar bij een maximale instelling met de klok mee.
4. XTRA Talk microfoonversterkingsknop - Past de microfoonversterking aan in zend- en PA-modi. Dit regelt de versterking in die mate dat het volledige gespreksvermogen beschikbaar is op enkele centimeters afstand van de microfoon. In de Public Address (PA)-modus fungeert de bediening als de volumeknop.
5. RF-versterkingsknop -Pas naar behoefte aan om het signaal te optimaliseren. Deze bediening wordt voornamelijk gebruikt om de ontvangst in gebieden met een sterk signaal te optimaliseren. De versterking wordt verminderd door de bediening tegen de klok in te draaien.
6. Delta Tune-knop - Draai aan deze fijnstemknop met de klok mee om een beter leesbaar signaal op te vangen en interferentie van aangrenzende kanalen te elimineren.
7. SWR-knop (Standing Wave Ratio) -Maakt de kalibratie van de meter mogelijk voor metingen van de staande golfverhouding.
8. Guardian Alert-knop - Deze unieke functie maakt het mogelijk om een getimede waarschuwing in te stellen die voor veel verschillende dingen kan worden gebruikt, waaronder het alert blijven tijdens het autorijden of het instellen van een afspraakherinnering. Om te activeren, draait u de knop met de klok mee om een tijdsinterval te kiezen: 1, 5, 10, 15, 20, 30, 40, 50 of 60 minuten. Eenmaal ingesteld, geeft de radio een luide pieptoon in het opgegeven interval. Als u bijvoorbeeld het alarm op 15 minuten instelt, gaat het alarm na 15 minuten af. Om de waarschuwing nog 15 minuten te snoozen, drukt u de knop eenmaal in. Om te deactiveren, draait u de knop naar de OFF-stand.

   De Guardian Alert is NIET bedoeld als vervanging voor voldoende rust. U mag geen voertuig besturen als u slaperig bent. Tijdens langere perioden van voertuiggebruik moet u regelmatig pauzes nemen. BESTUUR NOOIT EEN VOERTUIG ALS U SLAPERIG BENT.
   Midland Radio Corporation is niet verantwoordelijk voor persoonlijk letsel, schade aan voertuigen of overlijden als gevolg van nalatig gebruik van de 9001z.
9. Kanaalkiezer - Deze knop selecteert een van de 40 Citizen Band-kanalen. Het geselecteerde kanaal wordt aangegeven door de LED-uitlezing, direct boven de kanaalkiezer.
10. C-MIC/DYM-schakelaar - Hiermee kan de gebruiker het type microfoon dat wordt gebruikt, schakelen. Het kan worden ingesteld om een elektretmicrofoon (C-MIC) of een dynamische microfoon (DYM) te gebruiken.
11. S/RF/SWR/CAL-schakelaar - Deze schakelaar selecteert de meterfunctie. S/RF is normaal, SWR en CAL zijn alleen voor SWR-metingen. Zie pagina 6 voor kalibratie-instructies.
12. NB/ANL/OFF-schakelaar - Wanneer deze schakelaar in de NB-stand staat, wordt de RF-ruisonderdrukker geactiveerd. De RF Ruisonderdrukker is zeer effectief om ontstekingsinterferentie te verminderen. Wanneer in de ANL-stand, is de ANL actief om achtergrondgeluid te verminderen.
13. CB/WX/PA-schakelaar - Met deze schakelaar kunt u van de CB-modus naar de Weer (WX)-scanmodus en de PA-modus gaan. Wanneer de weerscan is geactiveerd, begint de radio te scannen en vergrendelt deze op het eerste weerkanaaluitzendingssignaal dat sterk genoeg is om te gebruiken. Als het signaal later te zwak wordt om te gebruiken, hervat het apparaat automatisch het scannen om een bruikbaar signaal te vinden. In de PA-modus worden inkomende CB-uitzendingen via de PA-luidspreker uitgezonden. Hierdoor kunt u uitzendingen horen wanneer u zich niet in uw voertuig bevindt. De PA-functie mag alleen worden gebruikt als er een PA-luidspreker is aangesloten.
14. CH9/Nor/CH19-schakelaar - Deze schakelaar wordt gebruikt voor directe selectie van noodkanaal 9, informatiekanaal 19 of normale CB-werking.
15. BRT/DIM-schakelaar - Wordt gebruikt om de helderheid van de LED aan te passen.
16. XR-schakelaar - Dit activeert en deactiveert de XR-technologie, een ruisfilter dat helpt het zendbereik te verbeteren.
17. TX LED - Geeft aan wanneer de radio aan het zenden is.
18. ANT LED - Geeft een hoge SWR-conditie aan met het antennesysteem. Controleer antenne, kabel en aansluitingen.
19. WX LED - Geeft aan wanneer de weermodus is geactiveerd.

Uw apparaat bedienen

1. Zet hem aan. Zorg ervoor dat het netsnoer, de antenne en de microfoon zijn aangesloten op de juiste connectoren voordat u begint.
2. Zorg ervoor dat de CB/PA-schakelaar in de CB-stand staat.
3. Draai de aan/uit-volumeknop met de klok mee om het volume aan te passen aan een normaal luisterniveau
4. Selecteer een van de 40 kanalen met de kanaalkiezer en pas het volume aan. Het geselecteerde kanaal wordt aangegeven op de LED.
5. Kalibreer de SWR. Dit is cruciaal om optimale prestaties te bereiken. Volg hiervoor deze stappen:
   1. Selecteer kanaal 18.
   2. Zet de S/RF/SWR/CAL in de CAL-stand.
   3. Houd de PTT-knop op de microfoon ingedrukt.
   4. Terwijl u de PTT-knop ingedrukt houdt, past u de SWR-kalibratieknop zo aan dat de meternaald naar de CAL-markering (pijl omlaag) aan de rechterkant van de meter zwaait.
   5. Terwijl u de PTT-knop ingedrukt houdt, zet u de S/RF/SWR/CAL-schakelaar in de SWR-stand om de SWR-waarde af te lezen.
   6. Herhaal dezelfde stappen twee tot en met B-E ook op kanaal 1 en 40. Dit controleert de SWR voor alle kanalen.

Opmerking: Kalibratie moet worden uitgevoerd in een open ruimte (nooit in een garage). Voertuigdeuren moeten gesloten zijn. Er mag niemand in de buurt van de antenne staan. De waarde is iets hoger bij kalibratie op kanaal 1 en 40 dan op kanaal 18. Idealiter moet de meternaald zo ver mogelijk naar links staan wanneer deze naar de SWR-positie wordt geschakeld. Alles boven de 3 is niet acceptabel.

6. Om te ontvangen, moet de radio aan staan en de CB/PA-schakelaar in de CB-stand staan en moet de PTT op de microfoon zijn losgelaten. Bij ontvangst brandt de gele LED. De S-meter zwaait evenredig met de sterkte van het inkomende signaal bij ontvangst. Om de meter af te lezen, moet de S/RF/SWR/CAL-schakelaar in de S/RF-stand staan.
7. Om te zenden, moet de radio aan staan en de CB/PA-schakelaar in de CB-stand staan. Pas de XTRA Talk Mic Gain in eerste instantie helemaal met de klok mee aan om ervoor te zorgen dat het maximale stemvolume beschikbaar is. Druk op de PTT op de microfoon en houd de microfoon vijf centimeter van uw mond, terwijl u met een duidelijke, normale stem spreekt.
8. Om een externe luidspreker te gebruiken, sluit u een externe luidspreker aan op de externe luidsprekeraansluiting op het achterpaneel. Zorg ervoor dat de externe luidspreker een impedantie van 8 ohm heeft en is berekend op 4,0 watt. Wanneer een externe luidspreker is aangesloten, wordt de interne luidspreker automatisch uitgeschakeld.
9. Om de Public Address-modus te gebruiken, sluit u een externe PA-luidspreker aan op de PA-aansluiting op het achterpaneel. Zorg ervoor dat de luidspreker een impedantie van 8 ohm heeft en is berekend op ten minste 4 watt.
   Zet de CB/PA-schakelaar in de PA-stand. Houd de PTT-knop op de microfoon ingedrukt en spreek met een normale stem. Uw stem wordt via de PA-luidspreker uitgezonden. Zorg ervoor dat de luidspreker van de microfoon is afgewend om akoestische feedback te voorkomen.

Technische specificaties

Beperkte garantie

Voor producten die in de VS zijn gekocht:
De nakoming van elke verplichting onder deze garantie kan worden verkregen door het gegarandeerde product, vooruitbetaalde vracht, samen met een aankoopbewijs te retourneren naar:
Midland Radio Corporation
Warranty Service Department
5900 Parretta Drive
Kansas City, MO 64120

Service en technische ondersteuning

* Als u een probleem heeft waarvan u denkt dat het onderhoud vereist, bel dan eerst en spreek met een servicetechnicus. Veel problemen kunnen telefonisch worden opgelost zonder het apparaat terug te sturen voor onderhoud.

Voor technische ondersteuning kunt u contact opnemen met:
Midland Radio Corporation
5900 Parretta Drive
Kansas City, Missouri 64120
Telefoon: (816) 241-8500
Fax: (816) 241-5713
E-mail: mail@midlandradio.com
Website: www.midlandradio.com

Als u na overleg met de technische ondersteuning nog steeds van mening bent dat uw apparaat moet worden teruggestuurd voor onderhoud, volg dan de onderstaande instructies:

1. Verpak het apparaat in de originele doos en verpakking. Verpak vervolgens de originele doos in een geschikte verzenddoos. Let op: Onjuiste verpakking kan leiden tot schade tijdens verzending.
2. Vermeld het volgende:
   1. volledige beschrijving van eventuele problemen
   2. telefoonnummer overdag, naam en adres
3. Voeg voor garantieservice een fotokopie van de verkoopfactuur van een geautoriseerde dealer of een ander aankoopbewijs toe met de verkoopdatum.
4. U hoeft geen accessoires (gezekerd DC-snoer, montagemateriaal, gebruikershandleiding) terug te sturen, tenzij deze rechtstreeks verband houden met het probleem.
5. Er geldt een vast tarief van $ 55,00 voor reparaties die niet onder de garantie vallen of voor apparaten die ouder zijn dan drie jaar. Stuur alleen een kassierscheck, postwissel of Master Card- of Visakaartnummer.

Stuur naar:
Midland Radio Corporation
5900 Parretta Drive
Kansas City, Missouri 64120

Accessoires

Accessoires kunnen worden gekocht bij www.midlandradio.com of vul het bestelformulier in en stuur het naar ons adres.

Mail naar:
Midland Radio Corporation
Consumer Dept.
5900 Parretta Drive
Kansas City, MO 64120
Of bel 816.241.8500
Om online te bestellen, ga naar www.midlandradio.com
