Generac 5734 GP15000E, 5735 GP17500E - Handleiding draagbare generator

Inleiding

Lees deze handleiding grondig door

Raadpleeg de handleiding. Lees en begrijp de handleiding volledig voordat u het product gebruikt. Als u de handleiding en het product niet volledig begrijpt, kan dit leiden tot de dood of ernstig letsel.

Als u een onderdeel van deze handleiding niet begrijpt, neem dan contact op met de dichtstbijzijnde erkende onafhankelijke servicehandelaar (IASD) of de klantenservice van Generac op 1-888-436-3722 (1-888-GENERAC) of ga naar www.generac.com voor procedures voor starten, bedienen en onderhouden. De eigenaar is verantwoordelijk voor het juiste onderhoud en het veilige gebruik van het apparaat.

BEWAAR DEZE INSTRUCTIES voor toekomstig gebruik. Deze handleiding bevat belangrijke instructies die moeten worden gevolgd tijdens het plaatsen, bedienen en onderhouden van het apparaat en de bijbehorende onderdelen. Geef deze handleiding altijd aan een persoon die dit apparaat gaat gebruiken.

De informatie in deze handleiding is gebaseerd op producten die zijn geproduceerd op het moment van publicatie. De fabrikant behoudt zich het recht voor om op elk moment technische updates, correcties en productrevisies aan te brengen zonder kennisgeving.

Veiligheidsregels

De fabrikant kan niet elke mogelijke omstandigheid voorzien die een gevaar kan opleveren. De waarschuwingen in deze handleiding en op labels en stickers die op het apparaat zijn aangebracht, zijn niet volledig. Als u een procedure, werkmethode of bedieningstechniek gebruikt die de fabrikant niet specifiek aanbeveelt, controleer dan of deze veilig is voor anderen en of de apparatuur niet onveilig wordt.

In deze publicatie en op labels en stickers die op het apparaat zijn aangebracht, worden DANGER-, WARNING-, CAUTION- en NOTE-blokken gebruikt om personeel te waarschuwen voor speciale instructies over een bepaalde handeling die gevaarlijk kan zijn als deze onjuist of onzorgvuldig wordt uitgevoerd. Neem ze zorgvuldig in acht. De definities van de waarschuwingen zijn als volgt:

Geeft een gevaarlijke situatie aan die, indien niet vermeden, zal leiden tot de dood of ernstig letsel.

Geeft een gevaarlijke situatie aan die, indien niet vermeden, kan leiden tot de dood of ernstig letsel.

Geeft een gevaarlijke situatie aan die, indien niet vermeden, kan leiden tot licht of matig letsel.

OPMERKING: Notities bevatten aanvullende informatie die belangrijk is voor een procedure en zijn te vinden in de gewone tekst van deze handleiding.

Deze veiligheidswaarschuwingen kunnen de gevaren die ze aangeven niet wegnemen. Gezond verstand en strikte naleving van de speciale instructies tijdens het uitvoeren van de handeling of service zijn essentieel om ongevallen te voorkomen.

Veiligheidssymbolen en hun betekenis

Het gebruik van een generator binnenshuis KAN U BINNEN ENKELE MINUTEN DODEN.
De uitlaatgassen van de generator bevatten koolmonoxide. Dit is een gif dat u niet kunt zien of ruiken.

NOOIT binnenshuis gebruiken, ook niet als deuren en ramen open staan.

Alleen BUITEN gebruiken en ver van ramen, deuren en ventilatieopeningen.

Verstikking. Draaiende motoren produceren koolmonoxide, een kleurloos, reukloos, giftig gas. Koolmonoxide zal, indien niet vermeden, leiden tot de dood of ernstig letsel.

• Als u zich ziek, duizelig of zwak begint te voelen nadat de generator heeft gedraaid, ga dan ONMIDDELLIJK naar de frisse lucht. Raadpleeg een arts, want u kunt een koolmonoxidevergiftiging hebben.

Verstikking. Het uitlaatsysteem moet goed worden onderhouden. Wijzig het uitlaatsysteem niet, waardoor het onveilig wordt of niet voldoet aan de lokale voorschriften en/of normen. Als u dit niet doet, kan dit leiden tot de dood of ernstig letsel.

Elektrocutie. Watercontact met een stroombron zal, indien niet vermeden, leiden tot de dood of ernstig letsel.

Beschadiging van apparatuur en eigendommen. Verander de constructie of installatie van de generator niet en blokkeer de ventilatie niet. Als u dit niet doet, kan dit leiden tot een onveilige werking of schade aan de generator.

Verstikking. Gebruik altijd een koolmonoxidemelder op batterijen binnenshuis en installeer deze volgens de instructies van de fabrikant. Als u dit niet doet, kan dit leiden tot de dood of ernstig letsel.

Beschadiging van apparatuur en eigendommen. Gebruik het apparaat niet op oneffen oppervlakken of in gebieden met overmatig vocht, vuil, stof of corrosieve dampen. Dit kan leiden tot de dood, ernstig letsel, schade aan eigendommen en apparatuur.

Bewegende onderdelen. Houd kleding, haar en aanhangsels uit de buurt van bewegende onderdelen. Als u dit niet doet, kan dit leiden tot de dood of ernstig letsel.

Hete oppervlakken. Raak tijdens het bedienen van de machine geen hete oppervlakken aan. Houd de machine tijdens gebruik uit de buurt van brandbare stoffen. Hete oppervlakken kunnen leiden tot ernstige brandwonden of brand.

Persoonlijk letsel. Steek geen voorwerpen door de luchtkoelingssleuven. De generator kan elk moment starten en kan leiden tot de dood, ernstig letsel en schade aan het apparaat.

Risico op letsel. Bedien of onderhoud deze machine niet als u niet volledig alert bent. Vermoeidheid kan het vermogen om deze apparatuur te onderhouden aantasten en kan leiden tot de dood of ernstig letsel.

Letsel en schade aan apparatuur. Gebruik de generator niet als opstapje. Dit kan leiden tot vallen, beschadigde onderdelen, onveilige werking van de apparatuur en kan leiden tot de dood of ernstig letsel.

Schade aan apparatuur. Probeer geen apparaat te starten of te bedienen dat gerepareerd of onderhouden moet worden. Dit kan leiden tot ernstig letsel, de dood of defecten of schade aan de apparatuur.

Gehoorbescherming aanbevolen

• Om veiligheidsredenen wordt aanbevolen dat het onderhoud van deze apparatuur wordt uitgevoerd door een IASD. Inspecteer de generator regelmatig en neem contact op met de dichtstbijzijnde IASD voor onderdelen die gerepareerd of vervangen moeten worden.

Uitlaatgassen en locatiegevaren

• Verstikking. Draaiende motoren produceren koolmonoxide, een kleurloos, reukloos, giftig gas. Koolmonoxide zal, indien niet vermeden, leiden tot de dood of ernstig letsel.
• Verstikking. Het uitlaatsysteem moet goed worden onderhouden. Wijzig het uitlaatsysteem niet, waardoor het onveilig wordt of niet voldoet aan de lokale voorschriften en/of normen. Als u dit niet doet, kan dit leiden tot de dood of ernstig letsel.

Beschadiging van apparatuur en eigendommen. Verander de constructie of installatie van de generator niet en blokkeer de ventilatie niet. Als u dit niet doet, kan dit leiden tot een onveilige werking of schade aan de generator.

Verstikking. Gebruik altijd een koolmonoxidemelder op batterijen binnenshuis en installeer deze volgens de instructies van de fabrikant. Als u dit niet doet, kan dit leiden tot de dood of ernstig letsel.

Brandrisico. Hete uitlaatgassen van de motor kunnen bepaalde materialen doen ontbranden. Houd aan alle zijden van de generator een vrije ruimte van minimaal vijf voet, ook boven het hoofd, om het risico op brand, schade aan eigendommen of persoonlijk letsel te verminderen.

• Als u zich ziek, duizelig of zwak begint te voelen nadat de generator heeft gedraaid, ga dan ONMIDDELLIJK naar de frisse lucht. Raadpleeg een arts, want u kunt een koolmonoxidevergiftiging hebben.
• Laat een generator NOOIT binnenshuis of in een gedeeltelijk afgesloten ruimte, zoals een garage, draaien.
• Gebruik hem ALLEEN buitenshuis en ver van ramen, deuren, ventilatieopeningen, kruipruimtes en in een ruimte waar voldoende ventilatie is en waar geen dodelijke uitlaatgassen zich kunnen ophopen.
• Richt de uitlaat van de geluiddemper weg van mensen en bewoonde gebouwen.
• Het gebruik van een ventilator of het openen van een deur biedt onvoldoende ventilatie.

Elektrische gevaren

Elektrocutie. Contact met blanke draden, klemmen en aansluitingen terwijl de generator draait, zal leiden tot de dood of ernstig letsel. (000144)

Elektrocutie. Watercontact met een stroombron zal, indien niet vermeden, leiden tot de dood of ernstig letsel.

Elektrocutie. Schakel in geval van een elektrisch ongeval onmiddellijk de stroom uit. Gebruik niet-geleidende hulpmiddelen om het slachtoffer te bevrijden van de stroomvoerende geleider. Pas eerste hulp toe en zoek medische hulp. Als u dit niet doet, kan dit leiden tot de dood of ernstig letsel.

Per ongeluk opstarten. Koppel de negatieve accukabel los en vervolgens de positieve accukabel wanneer u aan het apparaat werkt. Als u dit niet doet, kan dit leiden tot de dood of ernstig letsel.

• De National Electric Code (NEC) vereist dat het frame en de externe elektrisch geleidende delen van de generator correct zijn aangesloten op een goedgekeurde aarding. Lokale elektrische voorschriften kunnen ook een juiste aarding van de generator vereisen. Neem contact op met een plaatselijke elektricien voor de aardingsvereisten in de omgeving.
• Gebruik een aardlekbeveiliging in een vochtige of sterk geleidende omgeving (zoals metalen vloeren of staalconstructies).

Brandgevaren

• Explosie en brand. Brandstof en dampen zijn extreem ontvlambaar en explosief. Vul brandstof bij in een goed geventileerde ruimte. Houd vuur en vonken uit de buurt. Als u dit niet doet, kan dit leiden tot de dood of ernstig letsel.
• Explosie en brand. Vul de brandstoftank niet te vol. Vul tot 1/2 inch vanaf de bovenkant van de tank om ruimte te laten voor uitzetting van de brandstof. Overvulling kan ertoe leiden dat brandstof op de motor terechtkomt, wat brand of een explosie kan veroorzaken, wat kan leiden tot de dood of ernstig letsel.
• Brandgevaar. Laat gemorste brandstof volledig opdrogen voordat u de motor start. Als u dit niet doet, kan dit leiden tot de dood of ernstig letsel.

• Brandgevaar. Brandstof en dampen zijn extreem ontvlambaar. Niet binnenshuis gebruiken. Dit kan leiden tot de dood, ernstig letsel of schade aan eigendommen of apparatuur.
• Explosie- en brandgevaar. Rook niet in de buurt van het apparaat. Houd vuur en vonken uit de buurt. Als u dit niet doet, kan dit leiden tot de dood, ernstig letsel of schade aan eigendommen of apparatuur.
• Explosie en brand. Rook niet tijdens het bijvullen van het apparaat. Als u dit niet doet, kan dit leiden tot de dood, ernstig letsel of schade aan eigendommen of apparatuur.
• Brandrisico. Hete uitlaatgassen van de motor kunnen bepaalde materialen doen ontbranden. Houd aan alle zijden van de generator een vrije ruimte van minimaal vijf voet, ook boven het hoofd, om het risico op brand, schade aan eigendommen of persoonlijk letsel te verminderen.

• Veeg gemorste brandstof of olie onmiddellijk op. Controleer of er geen brandbare materialen op of in de buurt van de generator zijn achtergebleven. Houd de omgeving rond de generator schoon en vrij van vuil en houd een vrije ruimte van vijf (5) voet aan alle kanten aan om een goede ventilatie van de generator mogelijk te maken en het risico op brand te verminderen. Niet gebruiken in een afgesloten of gedeeltelijk afgesloten constructie.
• Gebruik de generator niet als aangesloten elektrische apparaten oververhit raken, als het elektrische vermogen verloren gaat, als de motor of generator vonken geeft of als er vlammen of rook worden waargenomen terwijl het apparaat draait.
• Houd te allen tijde een brandblusser in de buurt van de generator.

Algemene informatie en installatie

Functies en bedieningselementen

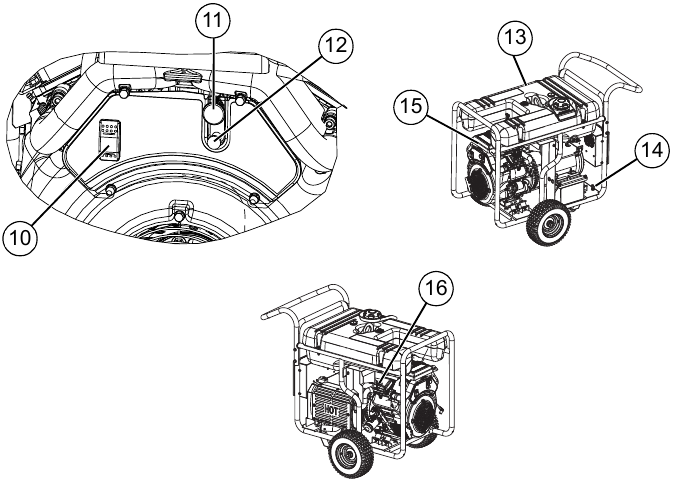

Figuur 2-1. Functies en bedieningselementen

10. Start/Run/Stop-schakelaar
11. Chokeknop
12. Winter/zomerklep
13. Brandstoftank
14. Aardingslip
15. Luchtfilter
16. Olievulling
17. Zekering van 10 ampère (achter bedieningspaneel, niet afgebeeld)

Generatoronderdelen

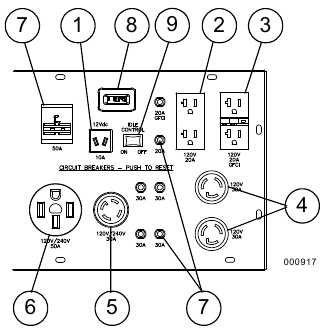

Figuur 2-2. Bedieningspaneel

1. 12 volt DC, 10 ampère stopcontact
2. 120 volt AC, 20 ampère dubbel stopcontact
3. 120 volt AC, 20 ampère, GFCI dubbel stopcontact (NEMA 5-20R)
4. 120 volt AC, 30 ampère vergrendelbaar stopcontact (NEMA L14-30R)
5. 120/240 volt AC, 30 ampère vergrendelbaar stopcontact (NEMA L14-30R)
6. 120/240 volt AC, 50 ampère stopcontact (NEMA 14-50R)
7. Stroomonderbrekers (AC)
8. Urenteller
9. Schakelaar voor stationair toerental

Ken uw generator

Raadpleeg de handleiding. Lees en begrijp de handleiding volledig voordat u het product gebruikt. Het niet volledig begrijpen van de handleiding en het product kan leiden tot de dood of ernstig letsel.

Vervangende gebruikershandleidingen zijn beschikbaar op www.generac.com.

Productspecificaties

Generatorspecificaties

Nominaal vermogen	15,1 / 17,5 kW**
Piekvermogen	22,5 / 26,25 KVA
Nominale AC-spanning	120/240
Nominale AC-belasting
Stroom @ 240V Stroom @ 120V	62. 62,9 / 72,9 ampère** 125,8 / 145,8 ampère**
Nominale frequentie	Hz @ 3600 RPM
Fase	Enkelfasig

** Bedrijfstemperatuurbereik: -18 graden C (0 graden F) tot 40 graden C (104 graden F). Bij gebruik boven 25 graden C (77 graden F) kan er een vermogensverlies optreden.

** Het maximale wattage en de maximale stroom zijn afhankelijk van en worden beperkt door factoren zoals de Btu-waarde van de brandstof, de omgevingstemperatuur, de hoogte, de staat van de motor, enz. Het maximale vermogen neemt af met ongeveer 3,5% per 1.000 voet boven zeeniveau; en zal ook afnemen met ongeveer 1% per 6°C (10°F) boven 16°C (60°F) omgevingstemperatuur.

Motorspecificaties

Cilinderinhoud	992 cc
Type bougie	Champion RC14YC of equivalent
Onderdeelnummer bougie	0E7585A
Bougiekloof	0,040 inch of (1,016 mm)
Benzinecapaciteit	60,5 L (16 U.S. gallons)
Type olie	Zie de tabel in de sectie Motorolie toevoegen
Oliecapaciteit
Met filtervervanging Zonder filtervervanging	1,6 L (1,7 qt.) 1,3 L (1,4 qt.)
Looptijd bij 50% belasting	Uren

* Ga naar www.generac.com of neem contact op met een IASD voor vervangende onderdelen.

Urenteller

De urenteller houdt de bedrijfsuren bij voor gepland onderhoud. Zie Figuur 2-3.

Figuur 2-3. Urenteller

• Het SVC-display licht één uur vóór en één uur na elk interval van 200 uur op, waardoor er een tijdvenster van twee uur is om onderhoud uit te voeren.

Wanneer de urenteller in de knippermodus staat, wisselt het onderhoudsbericht af met de verstreken tijd in uren en tienden. De uren knipperen vier keer en wisselen vervolgens vier keer af met het onderhoudsbericht totdat de meter automatisch wordt gereset.

• 200 uur - SVC — Vervang olie, oliefilter, luchtfilter, brandstoffilter en bougie. Reinig het vonkenvangerscherm. (Elke 200 uur)

OPMERKING: Het pictogram van het zandloper knippert wanneer de motor draait. Dit betekent dat de meter de bedrijfsuren registreert.

Aansluitstekkers

120 VAC, 20 ampère, dubbel stopcontact

Het 120 volt stopcontact is beveiligd tegen overbelasting door een stroomonderbreker van 20 ampère met drukknopreset. Zie Figuur 2-4.

Figuur 2-4. 120 VAC, 20 ampère, dubbel stopcontact NEMA 5-20R

Elk stopcontact levert stroom aan 120 volt AC, enkelfasige, 60 Hz elektrische belastingen die maximaal 2400 watt (2,4 kW) of 20 ampère stroom vereisen. Gebruik alleen hoogwaardige, goed geïsoleerde, 3-aderige geaarde snoeren die geschikt zijn voor 125 volt bij 20 ampère (of meer).

120 VAC, 20 ampère, GFCI dubbel stopcontact

Het 120 volt stopcontact is beveiligd tegen overbelasting door een stroomonderbreker van 20 ampère met drukknopreset. Zie Figuur 2-5.

Figuur 2-5. 120 VAC, 20 ampère, GFCI dubbel stopcontact NEMA 5-20R

Elk stopcontact levert stroom aan 120 volt AC, enkelfasige, 60 Hz elektrische belastingen die maximaal 2400 watt (2,4 kW) of 20 ampère stroom vereisen. Gebruik alleen hoogwaardige, goed geïsoleerde, 3-aderige geaarde snoeren die geschikt zijn voor 125 volt bij 20 ampère (of meer). Het biedt ook bescherming met een aardlekschakelaar met een knop om te TESTEN en RESETTEN.

120/240 VAC, 30 ampère stopcontact

Gebruik een NEMA L14-30 stekker met dit stopcontact (draai om te vergrendelen/ontgrendelen). Sluit een geschikte 4-aderige geaarde snoerset aan op de stekker en de gewenste belasting. De snoerset moet geschikt zijn voor 250 volt AC bij 30 ampère (of meer). Zie Figuur 2-6.

Figuur 2-6. 120/240 VAC, 30 ampère stopcontact NEMA L14-30R

Gebruik dit stopcontact om 120 volt AC, 60 Hz, enkelfasige belastingen te gebruiken die maximaal 3600 watt (3,6 kW) vermogen vereisen bij 30 ampère of 240 volt AC, 60 Hz, enkelfasige belastingen die maximaal 7200 watt (7,2 kW) vermogen vereisen bij 30 ampère. Het stopcontact is beveiligd door twee stroomonderbrekers van 30 ampère met drukknopreset.

120 VAC, 30 ampère stopcontact

Gebruik een NEMA L5-30 stekker met dit stopcontact (draai om te vergrendelen/ontgrendelen). Sluit een geschikte 3-aderige snoerset aan op de stekker en op de gewenste belasting. De snoerset moet geschikt zijn voor 125 volt AC bij 30 ampère (of meer). Zie Figuur 2-7.

Figuur 2-7. 120 VAC, 30 ampère stopcontact NEMA L5-30

Gebruik dit stopcontact om 120 volt AC, 60 Hz, enkelfasige belastingen te gebruiken die maximaal 3600 watt (3,6 kW) vermogen vereisen bij 30 ampère. Het stopcontact is beveiligd door een stroomonderbreker van 30 ampère met drukknopreset.

12 volt DC, 10 ampère stopcontact

Dit stopcontact kan een 12 volt auto- of servicestijl accu opladen. Zie Figuur 2-8.

Figuur 2-8. 120 volt DC, 10 ampère stopcontact

OPMERKING: Dit stopcontact kan geen 6 volt accu's opladen en kan niet worden gebruikt om een motor te starten met een lege accu. Zie De 12 VDC-acculader gebruiken voordat u probeert een accu op te laden.

120/240 VAC, 50 ampère stopcontact

Gebruik een NEMA 14-50 stekker met dit stopcontact. Sluit een 4-aderige snoerset die geschikt is voor 250 volt AC bij 50 ampère aan op de stekker Figuur 2-9.

Figuur 2-9. 120/240 VAC, 50 ampère stopcontact NEMA 14-50

Gebruik dit stopcontact om 120/240 volt AC, 60 Hz elektrische belastingen te gebruiken die maximaal 12.000 watt (12,0 kW) vermogen vereisen. Dit stopcontact is beveiligd door een 2-polige stroomonderbreker van 50 ampère.

Schakelaar voor stationair toerental

Deze functie verbetert het brandstofverbruik. Wanneer de schakelaar op ON staat, draait de motor op een normaal (hoog) toerental wanneer er een elektrische belasting aanwezig is. De motor draait op een lager toerental wanneer de belasting wordt verwijderd. Wanneer de schakelaar op OFF staat, draait de motor continu op een normaal (hoog) toerental.

Zorg er altijd voor dat deze schakelaar op OFF staat bij het starten/stoppen van de motor en bij het gebruik van de generator als back-upvoeding voor een huis/gebouw dat via een Power Inlet Box is aangesloten op een transferschakelaar.

Inhoud uit doos halen

1. Open de doos volledig door elke hoek van boven naar beneden open te snijden.
2. Verwijder en controleer de inhoud van de doos vóór de montage. De inhoud van de doos moet het volgende bevatten:

Accessoires

Item	Aantal
Hoofdeenheid	1
Gebruikershandleiding	1
Liter olie SAE 30	2
Handgreep (A)	1
Nooit lekke band (B)	2
Framevoetconstructie (C)	1
As (D)	1
Asbeugelconstructie (E)	2
Bougie	2
Bougiesleutel	1
Luchtfilter	1
Olie filter	1
Voorreiniger	1
Batterijlaadkabel	1
Productregistratiekaart	3
Servicegarantie	1
Emissies Garantie	1
Hardwarezak	Aantal
Splitpen (F)	2
Afstandsstuk (G)	2
Vergrendelende flensmoer (H)	10
Zeskantbout (J)	6
Veerring (K)	2
Platte ring (L)	8
Stelschroef (5/16 x 1) (M)	2
Stelschroef (5/16 x 2-1/2) (N)	4

3. Bel de klantenservice van Generac op 1-888GENERAC (1-888-436-3722) met het model- en serienummer van de eenheid voor ontbrekende inhoud van de doos.
4. Noteer het model, het serienummer en de aankoopdatum op de voorkant van deze handleiding.

Montage

Raadpleeg de handleiding. Lees en begrijp de handleiding volledig voordat u het product gebruikt. Als u de handleiding en het product niet volledig begrijpt, kan dit leiden tot de dood of ernstig letsel.

Bel de klantenservice van Generac op 1-888GENERAC (1-888-436-3722) voor montageproblemen of vragen. Houd het model en serienummer bij de hand.

De volgende gereedschappen zijn vereist om de accessoirekit te installeren.

• Punttang
• 9/16" en 1/2" dopsleutel en ratel
• 1/2" steeksleutel

OPMERKING: De wielen zijn niet bedoeld voor gebruik op de openbare weg. Zie Figuur 2-10.

Figuur 2-10. Wiel- en handgreepmontage

Installeer de wielen als volgt:

1. Schuif de as (D) door de platte ring (L), afstandsstuk (G), wiel (B) en asbeugelconstructie (E) op het frame.
2. Steek de splitpen (F) door de as (D). Buig de lipjes (van de splitpennen) naar buiten om ze vast te zetten.
3. Installeer de vergrendelende flensmoer (H).

Installeer de framevoetconstructie als volgt:

1. Schuif de zeskantbouten (J) door de gaten in de framerail.
2. Schuif de framevoet (C) op de zeskantbouten (J). Installeer de vergrendelende flensmoer (H).
3. Schuif de stelschroef (M) door de framevoetconstructie (C). Installeer de veerring (K), de platte ring (L) en de vergrendelende flensmoer (H).

Installeer de handgreep als volgt:

1. Schuif de stelschroef (N) door de platte ring (L), de handgreep (A) en het frame. Installeer de platte ring (L) en de vergrendelende flensmoer (H).

Aansluiting batterijkabel

Apparatuurschade. Breng de batterijaansluitingen niet in omgekeerde volgorde aan. Als u dit wel doet, kan dit leiden tot schade aan de apparatuur.

De batterij die bij de generator is geleverd, is volledig opgeladen. Voorzichtigheid is geboden bij het aansluiten van de batterij.

OPMERKING: Een batterij kan een deel van de lading verliezen als deze gedurende langere tijd niet wordt gebruikt.

Er zijn twee 7/16" steeksleutels nodig om de batterijkabels aan te sluiten.

1. Knip de tie-wrapkabel door die de RODE en ZWARTE batterijkabels aan de stator vasthoudt.
2. Zie Figuur 2-11.

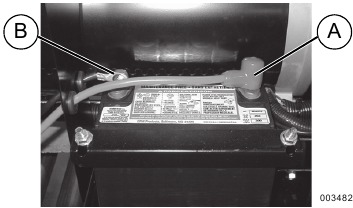

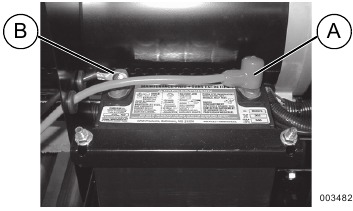

   Figuur 2-11. Batterijaansluiting

   Sluit de RODE batterijkabel (A) aan op de positieve (+) pool van de batterij. Zorg ervoor dat de verbinding stevig is en schuif de rubberen hoes over de pool.
3. Sluit de ZWARTE batterijkabel (B) aan op de negatieve (–) pool van de batterij. Zorg ervoor dat de verbinding stevig is.
4. Installeer de batterijpoolafdekking (meegeleverd). Zie Figuur 2-11.

Motorolie toevoegen

Motorschade. Controleer het juiste type en de juiste hoeveelheid motorolie voordat u de motor start. Als u dit niet doet, kan dit leiden tot motorschade.

1. Plaats de generator op een vlakke ondergrond.
2. Verwijder de peilstok en veeg deze schoon. Zie Figuur 2-12.

   Figuur 2-12. Peilstok verwijderen
3. Steek de peilstok erin en verwijder deze opnieuw om het oliepeil te controleren. Het oliepeil wordt gecontroleerd met de peilstok volledig geïnstalleerd. Zie Figuur 2-13.

   Figuur 2-13. Veilig werkbereik
4. Maak het gebied rond de olievulopening schoon. Verwijder de olievuldop. Zie Figuur 2-14.

   Figuur 2-14. Olievuldop verwijderen
5. Voeg de aanbevolen motorolie toe. Het klimaat bepaalt de juiste viscositeit van de motorolie. Raadpleeg de tabel om de juiste viscositeit te selecteren.

OPMERKING: Gebruik olie op petroleum basis (meegeleverd) voor het inrijden van de motor voordat u synthetische olie gebruikt.

OPMERKING: Controleer het oliepeil vaak tijdens het vulproces om te voorkomen dat er te veel wordt gevuld.

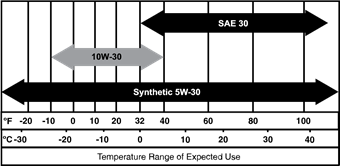

Temperatuurbereik van verwacht gebruik

OPMERKING: Sommige units hebben meer dan één olievulopening. Het is slechts nodig om één olievulpunt te gebruiken.

6. Verwijder de peilstok en controleer of het oliepeil zich binnen het veilige werkbereik bevindt. Zie Figuur 2-13.
7. Installeer de peilstok en de olievuldop en draai ze met de hand vast.

Brandstof

Explosie en brand. Brandstof en dampen zijn uiterst brandbaar en explosief. Vul brandstof in een goed geventileerde ruimte. Houd vuur en vonken uit de buurt. Als u dit niet doet, kan dit leiden tot de dood of ernstig letsel.

Explosie en brand. Vul de brandstoftank niet te vol. Vul tot 1/2 inch vanaf de bovenkant van de tank om ruimte te laten voor brandstofuitzetting. Overvulling kan ertoe leiden dat er brandstof op de motor terechtkomt, wat brand of een explosie kan veroorzaken, wat kan leiden tot de dood of ernstig letsel.

De brandstofvereisten zijn als volgt:

• Schone, verse, loodvrije benzine.
• Minimale classificatie van 87 octaan/87 AKI (91 RON).
• Maximaal 10% ethanol (gasohol) is acceptabel (waar beschikbaar; non-ethanol premium brandstof wordt aanbevolen).
• Gebruik GEEN E85.
• Gebruik GEEN gas-olie mengsel.
• Wijzig de motor NIET om op alternatieve brandstoffen te draaien. Stabiliseer de brandstof voor opslag.

1. Controleer of het apparaat is uitgeschakeld en minimaal twee minuten is afgekoeld voordat u gaat tanken.
2. Plaats het apparaat op een vlakke ondergrond in een goed geventileerde ruimte.
3. Maak het gebied rond de brandstofdop schoon en verwijder de dop langzaam.
4. Voeg langzaam de aanbevolen brandstof (A) toe. Niet te vol (B). Zie Figuur 2-15.

   Figuur 2-15. Aanbevolen brandstof toevoegen
5. Installeer de brandstofdop.

OPMERKING: Laat gemorste brandstof verdampen voordat u het apparaat start.

Het is belangrijk om te voorkomen dat er gomafzettingen ontstaan in brandstofsysteem onderdelen zoals de carburateur, brandstofslang of tank tijdens opslag. Alcohol-gemengde brandstoffen (gasohol, ethanol of methanol genoemd) kunnen vocht aantrekken, wat leidt tot scheiding en vorming van zuren tijdens opslag. Zure gas kan het brandstofsysteem van een motor beschadigen tijdens opslag. Om motorproblemen te voorkomen, moet het brandstofsysteem worden leeggemaakt voordat het 30 dagen of langer wordt opgeslagen. Zie de Opslag sectie. Gebruik nooit motor- of carburateur reiniger producten in de brandstoftank, omdat er permanente schade kan ontstaan.

Bediening

Vragen over bediening en gebruik

Bel de klantenservice van Generac op 1-888-GENERAC (1-888-436-3722) met vragen of opmerkingen over de bediening en het onderhoud van de apparatuur.

Voordat u de motor start

1. Controleer of het motoroliepeil correct is.
2. Controleer of het brandstofniveau correct is.
3. Controleer of het apparaat stevig op een vlakke ondergrond staat, met voldoende ruimte en in een goed geventileerde ruimte.

Generator klaarmaken voor gebruik

Verstikking. Draaiende motoren produceren koolmonoxide, een kleurloos, reukloos, giftig gas. Koolmonoxide leidt, indien niet vermeden, tot de dood of ernstig letsel.

Verstikking. Het uitlaatsysteem moet goed worden onderhouden. Wijzig of pas het uitlaatsysteem niet aan, zodat het onveilig wordt of niet voldoet aan de lokale voorschriften en/of normen. Als u dit niet doet, kan dit leiden tot de dood of ernstig letsel.

Verstikking. Gebruik altijd een op batterijen werkende koolmonoxidemelder binnenshuis en installeer deze volgens de instructies van de fabrikant. Als u dit niet doet, kan dit leiden tot de dood of ernstig letsel.

Brandgevaar. Gebruik de generator niet zonder geïnstalleerde vonkenvanger. Als u dit niet doet, kan dit leiden tot de dood of ernstig letsel.

Brandgevaar. Hete oppervlakken kunnen brandbare stoffen doen ontbranden, wat kan leiden tot brand. Brand kan leiden tot de dood of ernstig letsel.

Hete oppervlakken. Raak bij het bedienen van de machine geen hete oppervlakken aan. Houd de machine tijdens gebruik uit de buurt van brandbare stoffen. Hete oppervlakken kunnen leiden tot ernstige brandwonden of brand.

Beschadiging van apparatuur en eigendommen. Koppel elektrische belastingen los voordat u het apparaat start of stopt. Als u dit niet doet, kan dit leiden tot schade aan apparatuur en eigendommen.

De generator aarden wanneer deze als draagbaar wordt gebruikt

De generator is uitgerust met een aansluiting voor de aansluiting van een aardelektrodesysteem. Artikel 250.34 (A) vereist niet dat het frame van de generator wordt aangesloten op een aardelektrodesysteem wanneer de generator alleen stroom levert aan apparatuur die via snoer en stekker is aangesloten via de stopcontacten op de generator.

Wanneer de generator stroom levert aan een 3-polige handmatige omschakelaar of verdeelpanelen voor tijdelijke stroom, moet een aardelektrodesysteem worden geïnstalleerd en aangesloten op de aardelektrode-aansluiting op de generator. Zie NEC 250.30, 250.34 en 250.52 voor verduidelijking. Zie Figuur 3-1

• Neutraal verbonden met frame

  Figuur 3-1 . De generator aarden

Speciale vereisten

Bekijk alle federale of staatsvoorschriften van de Occupational Safety and Health Administration (OSHA), lokale voorschriften of verordeningen die van toepassing zijn op het beoogde gebruik van de generator.

Raadpleeg een gekwalificeerde elektricien, elektrische inspecteur of de lokale instantie die bevoegd is:

• In sommige gebieden moeten generatoren worden geregistreerd bij lokale nutsbedrijven.
• Als de generator op een bouwplaats wordt gebruikt, kunnen er aanvullende voorschriften gelden waaraan moet worden voldaan.

De generator aansluiten op het elektrische systeem van een gebouw

Wanneer u rechtstreeks op het elektrische systeem van een gebouw aansluit, wordt aanbevolen om een handmatige omschakelaar te gebruiken. Aansluitingen voor een draagbare generator op het elektrische systeem van een gebouw moeten worden gemaakt door een gekwalificeerde elektricien en in strikte overeenstemming met alle nationale en lokale elektrische voorschriften en wetten.

Ken de limieten van de generator

Overbelasting van een generator kan leiden tot schade aan de generator en de aangesloten elektrische apparaten. Neem het volgende in acht om overbelasting te voorkomen:

• Tel het totale wattage van alle elektrische apparaten die tegelijkertijd worden aangesloten bij elkaar op. Dit totaal mag NIET groter zijn dan de wattagecapaciteit van de generator.
• Het nominale wattage van lampen is te vinden op de lampen zelf. Het nominale wattage van gereedschap, apparaten en motoren is te vinden op een datalabel of sticker die op het apparaat is aangebracht.
• Als het apparaat, gereedschap of de motor geen wattage aangeeft, vermenigvuldig dan het voltage met de ampèrewaarde om het wattage te bepalen (volt x ampère = watt).
• Sommige elektromotoren, zoals inductiemotoren, hebben ongeveer drie keer meer vermogen nodig om te starten dan om te draaien. Deze stroomstoot duurt slechts enkele seconden bij het starten van dergelijke motoren. Zorg ervoor dat u rekening houdt met een hoog startwattage bij het selecteren van elektrische apparaten om op de generator aan te sluiten:

1. Bereken het wattage dat nodig is om de grootste motor te starten.
2. Tel bij dat cijfer het lopende wattage van alle andere aangesloten belastingen op.

De Wattage Referentiegids wordt verstrekt om te helpen bepalen hoeveel items de generator tegelijkertijd kan bedienen.

LET OP: Alle cijfers zijn bij benadering. Zie het datalabel op het apparaat voor de wattagevereisten.

Tabel 3. Wattage Referentiegids

Apparaat	Lopend wattage
*Airconditioner (12.000 Btu)	1700
*Airconditioner (24.000 Btu)	3800
*Airconditioner (40.000 Btu)	6000
Batterijlader (20 ampère)	500
Bandschuurmachine (3")	1000
Kettingzaag	1200
Cirkelzaag (7-1/4")	1250 tot 1400
*Wasdroger (elektrisch)	5750
*Wasdroger (gas)	700
*Wasmachine	1150
Koffiezetapparaat	1750
*Compressor (1 pk)	2000
*Compressor (3/4 pk)	1800
*Compressor (1/2 pk)	1400
Krultang	700
*Luchtontvochtiger	650
Schijfschuurmachine (9")	1200
Kantjesmaaier	500
Elektrische deken	400
Elektrisch spijkerpistool	1200
Elektrisch fornuis (per element)	1500
Elektrische koekenpan	1250
*Vriezer	700
*Ventilator verwarming (3/5 pk)	875
*Garagedeuropener	500 tot 750
Haardroger	1200
Handboor	250 tot 1100
Heggenschaar	450
Slagschroevendraaier	500
Strijkijzer	1200
*Straalpomp	800
Grasmaaier	1200
Gloeilamp	100
Magnetron	700 tot 1000
*Melkkoeler	1100
Oliebrander op verwarming	300
Oliegestookte ruimteverwarmer (140.000 Btu)	400
Oliegestookte ruimteverwarmer (85.000 Btu)	225
Oliegestookte ruimteverwarmer (30.000 Btu)	150
*Verfspuit, Airless (1/3 pk)	600
Verfspuit, Airless (handbediend)	150
Radio	50 tot 200
*Koelkast	700
Slowcooker	200
*Dompelpomp (1-1/2 pk)	2800
*Dompelpomp (1 pk)	2000
*Dompelpomp (1/2 pk)	1500
*Dompelpomp	800 tot 1050
*Tafelzaag (10")	1750 tot 2000
Televisie	200 tot 500
Broodrooster	1000 tot 1650
Grasrimmer	500

* Sta het 3-voudige van de vermelde watts toe voor het starten van deze apparaten

Transport/Kantelen van de unit

Gebruik, bewaar of vervoer de unit niet in een hoek groter dan 15 graden.

Elektrische startmotoren starten

Schade aan apparatuur en eigendommen. Koppel elektrische belastingen los voordat u het apparaat start of stopt. Als u dit niet doet, kan dit leiden tot schade aan apparatuur en eigendommen.

1. Haal alle elektrische belastingen uit de stopcontacten van het apparaat voordat u de motor start.
2. Plaats de generator op een vlakke ondergrond.
3. Open de brandstofafsluiter. Zie Afbeelding 32.

   Afbeelding 3-2. Brandstofafsluiter
4. Zet op het bedieningspaneel de schakelaar voor de stationaire regeling op Uit. Zie Afbeelding 2-2.
5. Beweeg de motorchokeknop naar buiten naar Volledige choke. Zie Afbeelding 3-3.

   Afbeelding 3-3.Chokepositie
6. Houd de Start/Run/Stop-schakelaar ingedrukt in de Start-stand. Wanneer de motor start, laat u de schakelaar los in de RUN-stand.
7. Wanneer de motor start, zet u de chokeknop in de 1/2-chokepositie totdat de motor soepel loopt, en vervolgens volledig in de RUN-stand. Als de motor hapert, zet u de chokeknop terug in de 1/2-chokepositie totdat de motor soepel loopt en zet u hem vervolgens in de RUN-stand.

Overbelast de generator niet. Overbelast ook de afzonderlijke stopcontacten van het paneel niet. Deze stopcontacten zijn beschermd tegen overbelasting met push-to-reset-type stroomonderbrekers. Als de ampèrage van een stroomonderbreker wordt overschreden, opent die stroomonderbreker en gaat de elektrische output naar dat stopcontact verloren. Lees Ken de limieten van de generator zorgvuldig.

Generator uitschakelen

Schade aan apparatuur en eigendommen. Koppel elektrische belastingen los voordat u het apparaat start of stopt. Als u dit niet doet, kan dit leiden tot schade aan apparatuur en eigendommen.

1. Schakel alle belastingen uit en haal de stekker van de elektrische belastingen uit de generatorstopcontacten.
2. Schakel de schakelaar voor de stationaire regeling uit.
3. Laat de motor enkele minuten zonder belasting draaien om de interne temperaturen van de motor en de generator te stabiliseren.
4. Zet de Start/Run/Stop-schakelaar op Stop.
5. Sluit de brandstofklep.

OPMERKING: Sluit onder normale omstandigheden de brandstofklep en laat de generator draaien totdat de carburateurkom leeg is. Schakel voor noodgevallen over naar Stop.

Automatische stationairloopregeling

Deze functie verbetert het brandstofverbruik. Wanneer de schakelaar is ingeschakeld, draait de motor alleen op zijn normale snelle geregelde motortoerental wanneer de elektrische belasting is aangesloten. Wanneer de belasting wordt verwijderd, draait de motor op een lager toerental. Met de schakelaar uit draait de motor continu op een normaal snel motortoerental.
Zorg er altijd voor dat de schakelaar uit staat bij het starten en stoppen van de motor.

Werking bij koud weer/ontijzer

Onder bepaalde weersomstandigheden (temperaturen onder 4 °C (40 °F) en een hoog dauwpunt) kan de motor last krijgen van ijsvorming in de carburateur en/of het carterventilatiesysteem. Om dit probleem te verhelpen, is de generatormotor uitgerust met een winter/zomerklep.
Dit leidt warme lucht naar de carburateur tijdens gebruik bij koud weer. Zorg er altijd voor dat de winter/zomerklep zich op de juiste plaats bevindt ten opzichte van de weersomstandigheden.

Uitschakelsysteem laag oliepeil

De motor is uitgerust met een lagedruksensor die de motor automatisch uitschakelt wanneer de oliedruk onder een bepaald niveau daalt. De motor draait pas als de olie tot het juiste niveau is bijgevuld.
Als de motor afslaat en er voldoende brandstof is, controleer dan het motoroliepeil.

De 12 VDC-batterijlader gebruiken

Explosie. Batterijen stoten explosieve gassen uit tijdens het opladen. Houd vuur en vonken uit de buurt. Draag beschermende kleding bij het werken met batterijen. Als u dit niet doet, kan dit leiden tot de dood of ernstig letsel.

Risico op brandwonden. Open of beschadig batterijen niet. Batterijen bevatten een elektrolytoplossing die brandwonden en blindheid kan veroorzaken. Als de elektrolyt in contact komt met de huid of ogen, spoel dan met water en zoek onmiddellijk medische hulp.

Risico op brandwonden. Batterijen bevatten zwavelzuur en kunnen ernstige chemische brandwonden veroorzaken. Draag beschermende kleding bij het werken met batterijen. Als u dit niet doet, kan dit leiden tot de dood of ernstig letsel.

Apparatuurschade. Breng de batterij-aansluitingen niet in omgekeerde volgorde aan. Dit kan leiden tot schade aan de apparatuur.

Het 12 VDC-stopcontact mag alleen worden gebruikt om 12 VDC-autobatterijen op te laden. De DC-laadoutput is niet gereguleerd. De circuitbeveiliging voorkomt niet dat een batterij te veel wordt opgeladen.

1. Sluit eerst de laadkabel aan op de generator en vervolgens op de batterij. Sluit ALTIJD de rode draad aan op de plus (+) en de zwarte op de min (-).
2. Start de generator en gebruik deze zoals gewoonlijk. De oplaadtijd is afhankelijk van de grootte en de staat van de batterij. Controleer de spanning op de batterijterminals zodra de laadkabel is losgekoppeld of de generator is uitgeschakeld.

OPMERKING: Dit stopcontact kan geen 6 volt batterijen opladen en kan niet worden gebruikt om een motor te starten met een lege batterij.

Onderhoud en probleemoplossing

Onderhoud

Regelmatig onderhoud verbetert de prestaties en verlengt de levensduur van de motor/apparatuur. Generac Power Systems, Inc. beveelt aan dat al het onderhoudswerk wordt uitgevoerd door een Independent Authorized Service Dealer (IASD). Regelmatig onderhoud, vervanging of reparatie van de emissiebeheersingsapparatuur en -systemen mag worden uitgevoerd door elke reparatiewerkplaats of persoon naar keuze van de eigenaar. Om gratis gebruik te kunnen maken van de garantieservice voor emissiebeheersing, moet het werk worden uitgevoerd door een IASD. Zie de emissiegarantie.

OPMERKING: Bel 1-888-GENERAC (1-888-4363722) met vragen over het vervangen van onderdelen.

Onderhoudsschema

Volg de onderhoudsschema-intervallen, afhankelijk van wat zich het eerst voordoet volgens gebruik.

OPMERKING: Ongunstige omstandigheden vereisen vaker onderhoud.

OPMERKING: Alle vereiste service en afstellingen moeten elk seizoen worden uitgevoerd zoals beschreven in de volgende tabel.

Bij elk gebruik: Controleer het motoroliepeil

Elke 100 uur of elk jaar: Inspecteer/reinig de vonkenvanger

Elke 200 uur of elk jaar:

• Vervang de bougie
• Vervang het brandstoffilter
• Ververs de olie ǂ
• Inspecteer/reinig het luchtfilter**
• Controleer de klepspeling***

ǂ Vervang de olie na de eerste 25 bedrijfsuren en daarna elk seizoen.
* Ververs de olie en het oliefilter elke maand bij gebruik onder zware belasting of bij hoge temperaturen.
** Reinig vaker bij vuile of stoffige bedrijfsomstandigheden. Vervang luchtfilteronderdelen als ze niet voldoende kunnen worden gereinigd.
*** Controleer de klepspeling en stel deze indien nodig af na de eerste 50 bedrijfsuren en daarna elke 200 uur.

Preventief onderhoud

Vuil of afval kan een onjuiste werking en schade aan de apparatuur veroorzaken. Reinig de generator dagelijks of voor elk gebruik. Houd het gebied rond en achter de uitlaat vrij van brandbaar afval. Inspecteer alle koelluchtopeningen op de generator.

Persoonlijk letsel. Steek geen voorwerpen door de koelluchtsleuven. De generator kan op elk moment starten en kan leiden tot overlijden, ernstig letsel en schade aan de unit.

• Gebruik een vochtige doek om de buitenkant schoon te vegen.
• Gebruik een zachte borstel om aangekoekt vuil, olie, enz. los te maken.
• Gebruik een stofzuiger om los vuil en afval op te zuigen.
• Er kan lagedruklucht (niet meer dan 25 psi) worden gebruikt om vuil weg te blazen. Inspecteer de koelluchtsleuven en -openingen op de generator. Deze openingen moeten schoon en vrij van obstakels worden gehouden.

OPMERKING: Gebruik GEEN tuinslang om de generator schoon te maken. Er kan water in het brandstofsysteem van de motor terechtkomen en problemen veroorzaken. Als er water in de generator komt via de koelluchtsleuven, blijft er water achter in de holtes en spleten van de rotor- en statorwikkelingsisolatie. Water en vuilophoping op de interne wikkelingen van de generator verminderen de isolatieweerstand van de wikkelingen.

Motoronderhoud

Onbedoeld starten. Koppel de bougiedraden los wanneer u aan de unit werkt. Als u dit niet doet, kan dit leiden tot overlijden of ernstig letsel.

Aanbevelingen voor motorolie

Om de productgarantie te behouden, moet de motorolie worden onderhouden in overeenstemming met de aanbevelingen in deze handleiding. Voor uw gemak zijn er onderhoudskits die zijn ontworpen en bedoeld voor gebruik op dit product verkrijgbaar bij de fabrikant, die motorolie, oliefilter, luchtfilter, bougie(s), een werkplaatshanddoek en trechter bevatten. Deze kits zijn verkrijgbaar bij een Independent Authorized Service Dealer (IASD).

Temperatuurbereik van verwacht gebruik

Controleer het motoroliepeil

Risico op brandwonden. Laat de motor afkoelen voordat u olie of koelvloeistof aftapt. Als u dit niet doet, kan dit leiden tot overlijden of ernstig letsel.

Controleer het motoroliepeil voor elk gebruik en na elke 8 bedrijfsuren.

1. Plaats de generator op een vlakke ondergrond.
2. Verwijder de peilstok en veeg deze schoon. Zie Afbeelding 4-1.

   Afbeelding 4-1. Peilstok verwijderen
3. Steek de peilstok erin en verwijder deze opnieuw om het oliepeil te controleren. Het oliepeil wordt gecontroleerd met de peilstok volledig geïnstalleerd. Zie Afbeelding 4-2.

   Afbeelding 4-2. Veilig werkbereik
4. Maak het gebied rond de olievuldop schoon. Verwijder de olievuldop.
5. Voeg indien nodig de aanbevolen motorolie toe.
6. Verwijder de peilstok en controleer of het oliepeil zich binnen het veilige werkbereik bevindt.
7. Plaats de peilstok en de olievuldop terug en draai ze met de hand vast.

OPMERKING: Sommige units hebben meer dan één olievulopening. Het is slechts nodig om één olievulpunt te gebruiken.

Motorolie verversen

Onbedoeld starten. Koppel de bougiedraden los wanneer u aan de unit werkt. Als u dit niet doet, kan dit leiden tot overlijden of ernstig letsel.

Als u de generator gebruikt onder extreme, vuile of stoffige omstandigheden, of bij extreem warm weer, ververs de olie dan vaker.

OPMERKING: Vervuil het milieu niet. Spaar grondstoffen. Breng gebruikte olie terug naar inzamelpunten.

Ververs de olie terwijl de motor nog warm is van het draaien, als volgt:

1. Plaats de generator op een vlakke ondergrond.
2. Koppel de bougiedraad los van de bougie en plaats de draad op een plaats waar deze geen contact kan maken met de bougie.
3. Maak het gebied rond de olievuldop en de olieaftapplug schoon.
4. Verwijder de olievuldop.
5. Verwijder de olieaftapplug en laat de olie volledig weglopen in een geschikte container.
6. Plaats de olieaftapplug terug en draai deze goed vast.
7. Smeer de pakking van het nieuwe filter in met schone motorolie en installeer het filter.
8. Giet de olie langzaam in de olievulopening totdat het oliepeil zich tussen de L- en H-markeringen op de peilstok bevindt. Vul NIET te veel olie bij.
9. Plaats de peilstok en de olievuldop terug en draai ze met de hand vast.
10. Veeg eventuele gemorste olie op.
11. Voer de olie op de juiste manier af in overeenstemming met alle toepasselijke voorschriften.

Luchtfilter

De motor werkt niet goed en kan beschadigd raken als hij wordt gebruikt met een vuil luchtfilter. Onderhoud het luchtfilter vaker in vuile of stoffige omstandigheden. Om het luchtfilter te onderhouden:

1. Draai aan de knoppen (A) en verwijder de luchtfilterafdekking (B). Zie Afbeelding 4-3.

   Afbeelding 4-3. Luchtfiltereenheid

2. Verwijder de vleugelmoer (C) en het filter (D). Tik het filter voorzichtig op een stevige ondergrond. Vervang indien nodig.
3. Reinig de luchtfilterafdekking vóór de installatie.

OPMERKING: Neem voor het bestellen van een nieuw luchtfilter contact op met het dichtstbijzijnde geautoriseerde servicecentrum op 1-888436-3722.

Bougie onderhouden

Om de bougie te onderhouden:

1. Maak het gebied rond de bougie schoon.
2. Verwijder en inspecteer de bougie.
3. Inspecteer de elektrodenafstand met een draadvoelermaat en stel de bougieafstand opnieuw in op 0,04 inch (1,01 mm). Zie Afbeelding 4-4.

   Afbeelding 4-4. Bougie
   OPMERKING: Vervang de bougie als de elektroden putjes vertonen, verbrand zijn of het porselein is gebarsten. Gebruik UITSLUITEND de aanbevolen vervangende bougie. Zie Specificaties.
4. Installeer de bougie handvast en draai deze vervolgens nog 3/8 tot 1/2 slag aan met behulp van een bougiesleutel.

Batterij vervangen (indien van toepassing)

OPMERKING: De batterij die bij de generator is geleverd, is volledig opgeladen. Een batterij kan wat lading verliezen wanneer deze gedurende langere tijd niet wordt gebruikt.

Onbedoeld starten. Koppel de negatieve accukabel en vervolgens de positieve accukabel los wanneer u aan de unit werkt. Als u dit niet doet, kan dit leiden tot overlijden of ernstig letsel.

Zie Afbeelding 4-5.

Afbeelding 4-5. Batterijaansluiting

1. Koppel EERST de negatieve (-) accuklem (B) los.
2. Koppel TWEEDE de positieve (+) accuklem (A) los.
3. Installeer de nieuwe batterij. Installeer de bevestigingsbeugel en draai deze vast.
4. Sluit EERST de positieve (+) accuklem (A) aan. Schuif de rubberen hoes over de aansluitingshardware.
5. Sluit TWEEDE de negatieve (-) accuklem (B) aan.
6. Schuif de rubberen hoes over de aansluitingshardware.

Inspecteer de uitlaat en de vonkenvanger

OPMERKING: Het is een schending van California Public Resource Code, Section 4442, om de motor te gebruiken of te bedienen op met bos bedekt, met struik bedekt of met gras bedekt land, tenzij het uitlaatsysteem is uitgerust met een vonkenvanger, zoals gedefinieerd in Section 4442, die in een effectieve werkende staat wordt gehouden. Andere staten of federale rechtsgebieden kunnen soortgelijke wetten hebben.
Neem contact op met de oorspronkelijke fabrikant van de apparatuur, de detailhandelaar of de dealer om een vonkenvanger te verkrijgen die is ontworpen voor het uitlaatsysteem dat op deze motor is geïnstalleerd.

OPMERKING: Gebruik UITSLUITEND originele vervangingsonderdelen.
Inspecteer de uitlaat op scheuren, corrosie of andere schade. Verwijder de vonkenvanger, indien aanwezig, en inspecteer deze op schade of koolstofblokkade. Vervang onderdelen of verwijder koolstof van het scherm indien nodig.

Inspecteer het vonkenvangerscherm

Hete oppervlakken. Raak tijdens het gebruik van de machine geen hete oppervlakken aan. Houd de machine tijdens gebruik uit de buurt van brandbare stoffen. Hete oppervlakken kunnen leiden tot ernstige brandwonden of brand.

1. Zie Afbeelding 4-6.

   Afbeelding 4-6. Vonkenvangerscherm

   Verwijder de schroef (A) en de bevestigingsbeugel (B).
2. Verwijder het scherm (C) en vervang het als het gescheurd, geperforeerd of anderszins beschadigd is. Als het scherm niet beschadigd is, reinig het dan met een commercieel oplosmiddel.
3. Plaats het scherm terug en zet het vast met de beugel en schroef.

Klepspeling

Neem contact op met een Independent Authorized Service Dealer voor servicehulp. De juiste klepspeling is essentieel voor het verlengen van de levensduur van de motor.

Controleer de klepspeling na de eerste vijftig bedrijfsuren. Stel indien nodig af.

• Inlaat — 0,15 +/- 0,02 mm (koud), (0,006 +/0,0008 inch)
• Uitlaat — 0,20 +/- 0,02 mm (koud) (0,008 +/- 0,0008 inch)

Opslag

Algemeen

Explosie en brand. Brandstof en dampen zijn extreem ontvlambaar en explosief. Bewaar brandstof in een goed geventileerde ruimte. Houd vuur en vonken uit de buurt. Als u dit niet doet, kan dit leiden tot overlijden of ernstig letsel.

Brandgevaar. Controleer of de machine goed is afgekoeld voordat u de afdekking installeert en de machine opbergt. Hete oppervlakken kunnen brand veroorzaken.

Het wordt aanbevolen om de generator elke 30 dagen 30 minuten te starten en te laten draaien. Als dit niet mogelijk is, raadpleeg dan de volgende lijst om de unit voor te bereiden op opslag.

• Plaats GEEN opberghoes op een hete generator. Laat de unit afkoelen tot kamertemperatuur voordat u hem opbergt.
• Bewaar GEEN brandstof van het ene seizoen tot het andere, tenzij deze op de juiste manier is behandeld.
• Vervang de brandstofcontainer als er roest aanwezig is. Roest in de brandstof veroorzaakt problemen met het brandstofsysteem.
• Bedek de unit met een geschikte beschermende, vochtbestendige hoes.
• Bewaar de unit in een schone en droge ruimte.
• Bewaar de generator en de brandstof altijd uit de buurt van warmte- en ontstekingsbronnen.

Bereid het brandstofsysteem voor op opslag

Brandstof die langer dan 30 dagen wordt bewaard, kan slecht worden en schade toebrengen aan onderdelen van het brandstofsysteem. Houd de brandstof vers, gebruik brandstofstabilisator.

Als er brandstofstabilisator aan het brandstofsysteem is toegevoegd, bereid de motor dan voor op langdurige opslag en laat hem draaien. Laat de motor 10-15 minuten draaien om de stabilisator door het brandstofsysteem te laten circuleren. Goed voorbereide brandstof kan tot 24 maanden worden bewaard.

OPMERKING: Als de brandstof niet is behandeld met brandstofstabilisator, moet deze in een goedgekeurde container worden afgetapt. Laat de motor draaien totdat hij stopt door gebrek aan brandstof. Het gebruik van brandstofstabilisator in een brandstofopslagcontainer wordt aanbevolen om de brandstof vers te houden.

1. Ververs de motorolie.
2. Verwijder de bougie.
3. Giet een eetlepel (5-10 cc) schone motorolie in de cilinder of spuit er een geschikt nevelmiddel in.

Verlies van gezichtsvermogen. Oogbescherming is vereist om te voorkomen dat er tijdens het starten van de motor spray uit het bougiegat komt.
Als u dit niet doet, kan dit leiden tot verlies van gezichtsvermogen.

4. Druk meerdere keren op de startknop om de olie in de cilinder te verdelen.
5. Installeer de bougie.

Olie verversen

Ververs de motorolie voor de opslag. Zie Motorolie verversen.

Probleemoplossing

PROBLEEM	OORZAAK	CORRECTIE
Motor draait, maar er is geen AC-uitgang beschikbaar.	Stroomonderbreker OPEN. Slechte verbinding of defecte kabelset. Aangesloten apparaat is defect. Storing in generator. GFCI-stopcontact is OPEN (indien aanwezig).	Reset de stroomonderbreker. Controleren en repareren. Sluit een ander apparaat aan dat in goede staat is. Neem contact op met IASD. Corrigeer de aardfout en druk op de resetknop op het GFCI-stopcontact (indien aanwezig).
Motor loopt goed zonder belasting, maar valt weg wanneer er belasting wordt toegepast.	Kortsluiting in een aangesloten belasting. Generator is overbelast. Motortoerental is te laag. Generatorcircuit kortgesloten.	Koppel de kortgesloten elektrische belasting los. Zie Ken de generatorlimieten. Neem contact op met IASD. Neem contact op met IASD.
Motor draait niet.	10 Ampère zekering is doorgebrand. Accu zwak of leeg.	Vervang de zekering. Laad de accu op of vervang deze.
Motor start niet; of start en loopt onregelmatig.	Brandstofafsluiter staat op UIT. Vervuild luchtfilter. Geen brandstof. Oude brandstof. Bougiekabel is niet aangesloten op de bougie. Slechte bougie. Water in de brandstof. Te veel choke. Laag oliepeil. Te rijk brandstofmengsel. Inlaatklep zit vast in open of gesloten stand. Motor heeft compressie verloren.	Zet de brandstofafsluiter op AAN. Reinig of vervang het luchtfilter. Vul de brandstoftank. Tap de brandstoftank af en vul deze met verse brandstof. Sluit de kabel aan op de bougie. Vervang de bougie. Tap de brandstoftank af; vul met verse brandstof. Zet de choke op de stand zonder choke. Vul het carter bij tot het juiste niveau. Neem contact op met IASD. Neem contact op met IASD. Neem contact op met IASD.
Motor valt stil tijdens bedrijf.	Geen brandstof. Laag oliepeil. Storing in de motor.	Vul de brandstoftank. Vul het carter bij tot het juiste niveau. Neem contact op met IASD.
Motor heeft geen vermogen.	Belasting is te hoog. Vervuild luchtfilter. Motor moet worden nagekeken.	Verminder de belasting (zie Ken de generatorlimieten). Reinig of vervang het luchtfilter. Neem contact op met IASD.
Motor schokt of stottert.	Choke wordt te vroeg geopend. Carburateur loopt te rijk of te arm.	Zet de choke in de halfopen stand totdat de motor soepel loopt. Neem contact op met IASD.
Geen acculading DC-uitgang.	Accupolen gecorrodeerd. Slechte accukabel. Defecte accu. Slecht stopcontact.	Reinig de accupolen. Vervang de kabel. Controleer de staat van de accu. Vervang indien defect. Neem contact op met IASD.

1-888-GENERAC (1-888-436-3722)

Registreer uw Generac-product op:
www.generac.com

Referenties

• Generac - Een totaal energiebedrijf

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

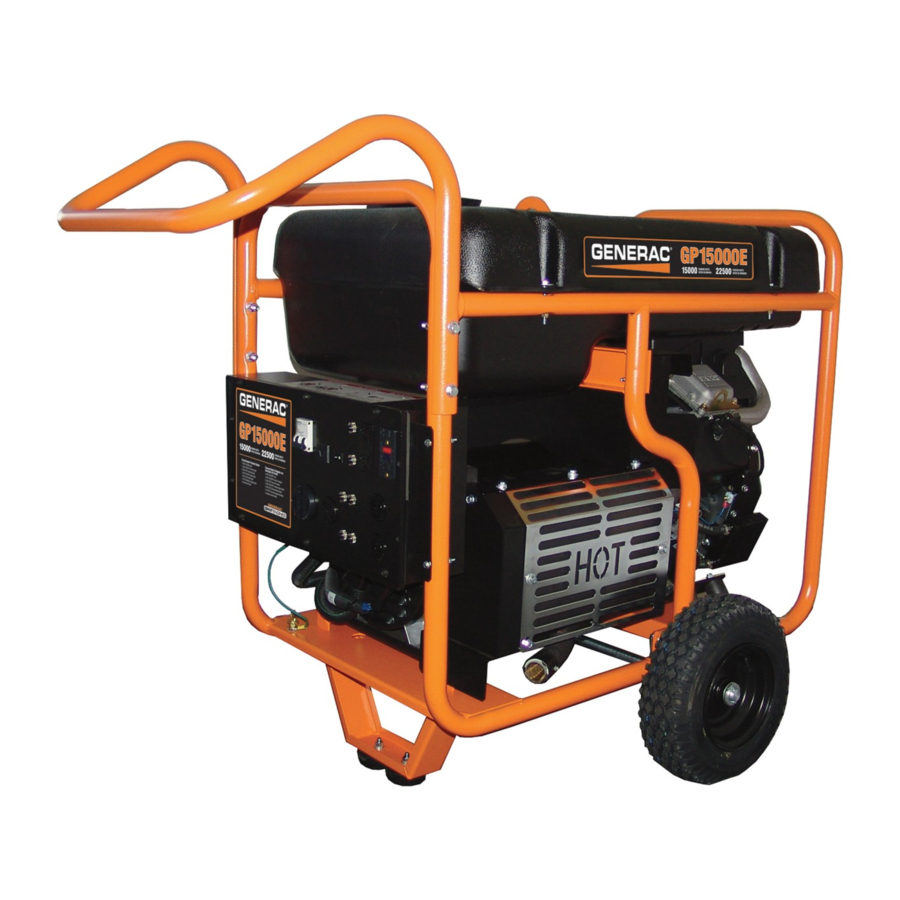

Download Generac 5734 GP15000E, 5735 GP17500E - Handleiding draagbare generator

Beschikbare talen
