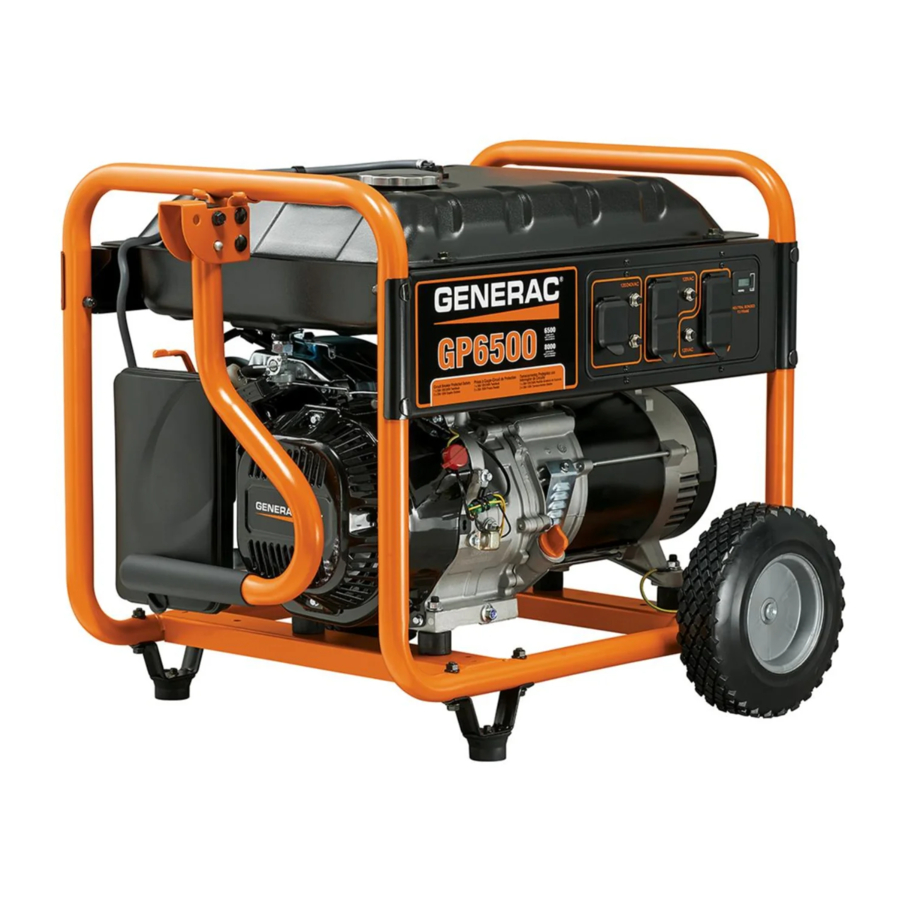

Generac GP Series GP6500, GP8000 - Handleiding draagbare generator

Veiligheidsregels

De fabrikant kan niet anticiperen op elke mogelijke omstandigheid die een gevaar kan opleveren. De waarschuwingen in deze handleiding en op de labels en stickers die op het apparaat zijn aangebracht, zijn niet volledig. Als u een procedure, werkwijze of bedieningstechniek gebruikt die de fabrikant niet specifiek aanbeveelt, controleer dan of deze veilig is voor anderen en of de apparatuur niet onveilig wordt gemaakt.
In deze publicatie en op de labels en stickers die op het apparaat zijn aangebracht, worden DANGER (GEVAAR), WARNING (WAARSCHUWING), CAUTION (VOORZICHTIG) en NOTE (OPMERKING) blokken gebruikt om personeel te waarschuwen voor speciale instructies over een bepaalde handeling die gevaarlijk kan zijn als deze onjuist of onzorgvuldig wordt uitgevoerd. Neem deze zorgvuldig in acht. De definities van de waarschuwingen zijn als volgt:

Geeft een gevaarlijke situatie aan die, indien niet vermeden, zal leiden tot de dood of ernstig letsel.

Geeft een gevaarlijke situatie aan die, indien niet vermeden, kan leiden tot de dood of ernstig letsel.

Geeft een gevaarlijke situatie aan die, indien niet vermeden, kan leiden tot licht of matig letsel.
OPMERKING: Opmerkingen bevatten aanvullende informatie die belangrijk is voor een procedure en zijn te vinden in de reguliere tekst van deze handleiding.
Deze veiligheidswaarschuwingen kunnen de gevaren die ze aangeven niet wegnemen. Gezond verstand en strikte naleving van de speciale instructies tijdens het uitvoeren van de handeling of service zijn essentieel om ongelukken te voorkomen.

Betekenis van veiligheidssymbolen

Het gebruik van een generator binnenshuis KAN BINNEN ENKELE MINUTEN DODELIJK ZIJN. De uitlaatgassen van de generator bevatten koolmonoxide. Dit is een gif dat je niet kunt zien of ruiken.
NOOIT gebruiken in een huis of garage, ZELFS NIET als deuren en ramen open staan.

Alleen BUITEN gebruiken en ver verwijderd van ramen, deuren en ventilatieopeningen.

Verstikking. Draaiende motoren produceren koolmonoxide, een kleurloos, reukloos, giftig gas. Koolmonoxide, indien niet vermeden, zal leiden tot de dood of ernstig letsel.

• Als u zich ziek, duizelig of zwak begint te voelen nadat de generator heeft gedraaid, ga dan ONMIDDELLIJK naar de frisse lucht. Raadpleeg een arts, want u kunt een koolmonoxidevergiftiging hebben.

Verstikking. Het uitlaatsysteem moet goed worden onderhouden. Wijzig of modificeer het uitlaatsysteem niet op een manier die het onveilig maakt of die niet voldoet aan de plaatselijke voorschriften en/of normen. Het niet naleven hiervan zal leiden tot de dood of ernstig letsel.

Elektrocutie. Watercontact met een stroombron zal, indien niet vermeden, leiden tot de dood of ernstig letsel.

Elektrocutie. Schakel de elektriciteits- en noodstroomvoorziening uit voordat u de stroombron en de belastinglijnen aansluit. Het niet naleven hiervan zal leiden tot de dood of ernstig letsel.

Schade aan apparatuur en eigendommen. Wijzig de constructie of installatie van de generator niet en blokkeer de ventilatie van de generator niet. Het niet naleven hiervan kan leiden tot een onveilige werking of schade aan de generator.

Verstikking. Gebruik altijd een batterijgevoede koolmonoxidemelder binnenshuis en installeer deze volgens de instructies van de fabrikant. Het niet naleven hiervan kan leiden tot de dood of ernstig letsel.

Schade aan apparatuur en eigendommen. Gebruik het apparaat niet op oneffen oppervlakken of in gebieden met overmatige vocht, vuil, stof of corrosieve dampen. Dit kan leiden tot de dood, ernstig letsel, schade aan eigendommen en apparatuur.

Bewegende onderdelen. Houd kleding, haar en aanhangsels uit de buurt van bewegende onderdelen. Het niet naleven hiervan kan leiden tot de dood of ernstig letsel.

Hete oppervlakken. Raak bij het bedienen van de machine geen hete oppervlakken aan. Houd de machine tijdens gebruik uit de buurt van brandbare stoffen. Hete oppervlakken kunnen leiden tot ernstige brandwonden of brand.

Persoonlijk letsel. Steek geen voorwerpen door de luchtkoelingssleuven. De generator kan op elk moment starten en kan leiden tot de dood, ernstig letsel en schade aan het apparaat.

Risico op letsel. Gebruik of onderhoud deze machine niet als u niet volledig alert bent. Vermoeidheid kan het vermogen aantasten om deze apparatuur te onderhouden en kan leiden tot de dood of ernstig letsel.

Letsel en schade aan apparatuur. Gebruik de generator niet als opstap. Dit kan leiden tot vallen, beschadigde onderdelen, onveilige bediening van de apparatuur en kan leiden tot de dood of ernstig letsel.

Gehoorbescherming aanbevolen.

• Om veiligheidsredenen wordt aanbevolen dat het onderhoud van deze apparatuur wordt uitgevoerd door een IASD. Inspecteer de generator regelmatig en neem contact op met de dichtstbijzijnde IASD voor onderdelen die moeten worden gerepareerd of vervangen.

Gevaren van uitlaatgassen en locatie

Verstikking. Draaiende motoren produceren koolmonoxide, een kleurloos, reukloos, giftig gas. Koolmonoxide, indien niet vermeden, zal leiden tot de dood of ernstig letsel.

Verstikking. Het uitlaatsysteem moet goed worden onderhouden. Wijzig of modificeer het uitlaatsysteem niet op een manier die het onveilig maakt of die niet voldoet aan de plaatselijke voorschriften en/of normen. Het niet naleven hiervan zal leiden tot de dood of ernstig letsel.

Verstikking. Gebruik altijd een batterijgevoede koolmonoxidemelder binnenshuis en installeer deze volgens de instructies van de fabrikant. Het niet naleven hiervan kan leiden tot de dood of ernstig letsel.

Schade aan apparatuur en eigendommen. Wijzig de constructie of installatie van de generator niet en blokkeer de ventilatie van de generator niet. Het niet naleven hiervan kan leiden tot een onveilige werking of schade aan de generator.

• Als u zich ziek, duizelig of zwak begint te voelen nadat de generator heeft gedraaid, ga dan ONMIDDELLIJK naar de frisse lucht. Raadpleeg een arts, want u kunt een koolmonoxidevergiftiging hebben.
• Gebruik een generator NOOIT binnenshuis of in een gedeeltelijk afgesloten ruimte, zoals garages.
• Alleen BUITEN gebruiken en ver verwijderd van ramen, deuren, ventilatieopeningen, kruipruimten en in een ruimte waar voldoende ventilatie aanwezig is en waar zich geen dodelijk uitlaatgas kan ophopen.
• Richt de uitlaat van de geluiddemper weg van mensen en bewoonde gebouwen.
• Het gebruik van een ventilator of het openen van een deur biedt onvoldoende ventilatie.

Elektrische gevaren

Elektrocutie. Contact met blanke draden, klemmen en aansluitingen terwijl de generator draait, zal leiden tot de dood of ernstig letsel.

Elektrocutie. Watercontact met een stroombron zal, indien niet vermeden, leiden tot de dood of ernstig letsel.

• De National Electric Code (NEC) vereist dat het frame en de externe elektrisch geleidende delen van de generator op de juiste manier zijn verbonden met een goedgekeurde aardleiding. Plaatselijke elektrische voorschriften kunnen ook een goede aarding van de generator vereisen. Raadpleeg een plaatselijke elektricien voor de aardingsvereisten in de omgeving.
• Gebruik een aardlekschakelaar in een vochtige of sterk geleidende omgeving (zoals metalen vloeren of staalconstructies).

Elektrocutie. Schakel bij een elektrisch ongeluk onmiddellijk de stroom uit. Gebruik niet-geleidende hulpmiddelen om het slachtoffer te bevrijden van de stroomvoerende geleider. Verleen eerste hulp en roep medische hulp in. Het niet naleven hiervan zal leiden tot de dood of ernstig letsel.

• Zodra de generator buiten is gestart, sluit u de elektrische belastingen aan op de verlengsnoer(en) binnen.

Brandgevaar

Explosie en brand. Brandstof en dampen zijn extreem ontvlambaar en explosief. Vul de brandstof bij in een goed geventileerde ruimte. Houd vuur en vonken uit de buurt. Het niet naleven hiervan zal leiden tot de dood of ernstig letsel.

Explosie en brand. Vul de brandstoftank niet te vol. Vul tot 1/2 inch vanaf de bovenkant van de tank om ruimte te laten voor brandstofuitzetting. Overvulling kan ertoe leiden dat brandstof op de motor terechtkomt, waardoor brand of een explosie kan ontstaan, wat zal leiden tot de dood of ernstig letsel.

Brandgevaar. Laat gemorste brandstof volledig drogen voordat u de motor start. Het niet naleven hiervan zal leiden tot de dood of ernstig letsel.

Persoonlijk letsel. Steek geen voorwerpen door de luchtkoelingssleuven. De generator kan op elk moment starten en kan leiden tot de dood, ernstig letsel en schade aan het apparaat.

• Houd bij het gebruik van de generator aan alle kanten een vrije ruimte van ten minste 5 voet aan om oververhitting en brand te voorkomen.
• Gebruik de generator niet als aangesloten elektrische apparaten oververhit raken, als het elektrische vermogen wegvalt, als de motor of generator vonken afgeeft of als er vlammen of rook worden waargenomen terwijl het apparaat draait.
• Houd te allen tijde een brandblusser in de buurt van de generator.

Vervangende gevarenlabels

De volgende vervangende gevarenlabels zijn gratis verkrijgbaar bij Generac:

• 0H0115D

• 0H8251B (Verticale CO-waarschuwingssticker)

• 0H4635C

• 10000033027 (Gebruiksaanwijzing uitlaatrichting)


Algemene informatie en instelling

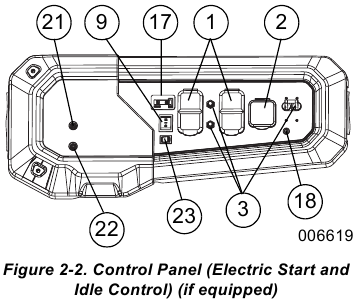

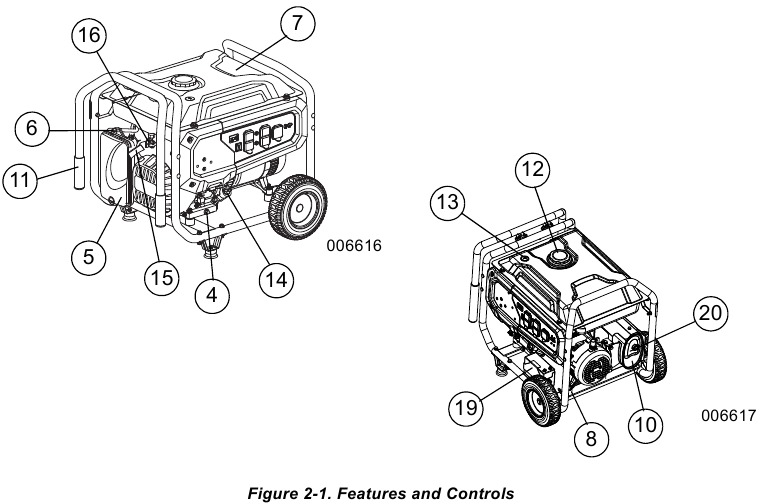

Generatorcomponenten

1. 120 Volt AC, 20 Amp, GFCI Duplex Stopcontact (NEMA 5-20R)
2. 120/240 Volt AC, 30 Amp Vergrendelbaar stopcontact (NEMA L14-30R)
3. Stroomonderbrekers (AC)
4. Olieaftappunt
5. Luchtfilter
6. Chokeknop
7. Brandstoftank
8. Aardingslip
9. Stop/Run/Start-schakelaar (indien aanwezig)
10. Geluiddemper
11. Handgreep
12. Tankdop
13. Brandstofmeter
14. Oliecontrole/vulling
15. Terugslagstarter
16. Brandstofafsluiter
17. Urenteller

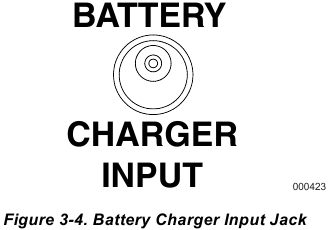

18. Batterijladeringang (indien aanwezig)
19. Batterijlocatie (indien aanwezig)

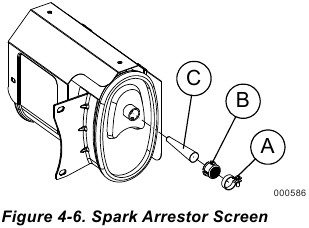

20. Vonkenvanger
21. COsense ROOD (Gevaar) (indien aanwezig)
22. COsense GEEL (Storing) (indien aanwezig)
23. Stationair toerentalregeling (indien aanwezig)

Ken uw generator

Raadpleeg de handleiding. Lees en begrijp de handleiding volledig voordat u het product gebruikt. Het niet volledig begrijpen van de handleiding en het product kan leiden tot de dood of ernstig letsel.

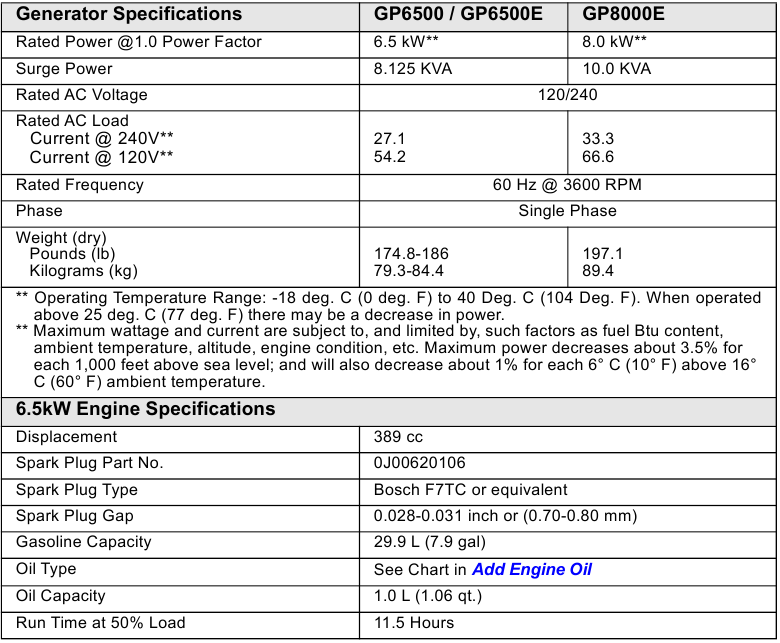

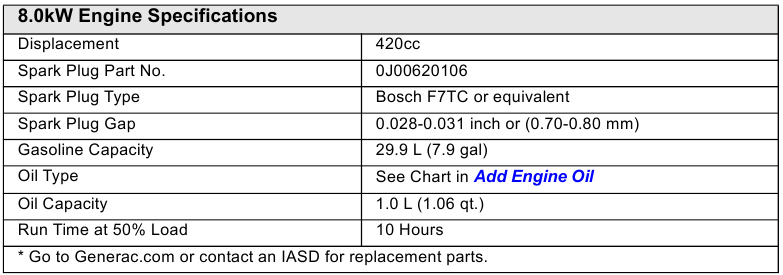

Productspecificaties

Urenteller

De urenteller houdt de bedrijfsuren bij voor gepland onderhoud.

• De CHG OIL display licht elke 100 uur op. Het bericht knippert één uur voor en één uur na elk interval van 100 uur, waardoor er een tijdsbestek van twee uur is om de service uit te voeren.
• De SVC display licht elke 100 uur op. Het bericht knippert één uur voor en één uur na elk interval van 200 uur, waardoor er een tijdsbestek van twee uur is om de service uit te voeren.

Wanneer de urenteller in de knipperende waarschuwingsmodus staat, wisselt het onderhoudsbericht af met de verstreken tijd in uren en tienden. De uren knipperen vier keer en wisselen vervolgens vier keer af met het onderhoudsbericht totdat de meter automatisch wordt gereset.

• 100 uur - CHG OIL — Olieverversingsinterval (elke 100 uur)
• 200 uur - SVC — Luchtfilteronderhoud (elke 200 uur)

OPMERKING: Het zandloperpictogram knippert wanneer de motor draait. Dit geeft aan dat de meter de bedrijfsuren registreert.

Aansluitstekkers

120 VAC, 20 Amp, GFCI Duplex Stopcontact

Het 120 Volt stopcontact is beveiligd tegen overbelasting door een 20 Amp stroomonderbreker met drukknopreset. Zie Afbeelding 2-5. Elk stopcontact levert stroom aan 120 Volt AC, enkelfasige, 60 Hz elektrische belastingen die maximaal 2400 watt (2,4 kW) of 20 Ampère stroom vereisen. Gebruik alleen hoogwaardige, goed geïsoleerde, 3-draads geaarde snoeren die geschikt zijn voor 125 Volt bij 20 Ampère (of meer). Het biedt ook bescherming met een aardlekschakelaar met een knop om te TEST (TESTEN) en RESET (RESETTEN).

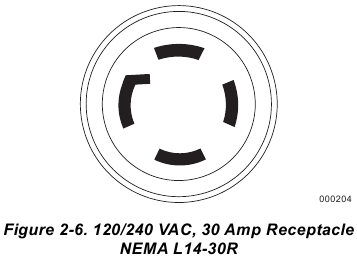

120/240 VAC, 30 Amp Stopcontact

Gebruik een NEMA L14-30 stekker met dit stopcontact (draai om te vergrendelen/ontgrendelen). Sluit een geschikt 4-draads geaard snoer aan op de stekker en de gewenste belasting. Het snoer moet geschikt zijn voor 250 Volt AC bij 30 Ampère (of meer).

Gebruik dit stopcontact om 120 Volt AC, 60 Hz, enkelfasige belastingen te gebruiken die maximaal 3600 watt (3,6 kW) vermogen vereisen bij 30 Ampère of 240 Volt AC, 60 Hz, enkelfasige belastingen die maximaal 7200 watt (7,2 kW) vermogen vereisen bij 30 Ampère. Het stopcontact is beveiligd door één 30 Amp 2-polige stroomonderbreker.

COsense^®

Koolmonoxidedetectie- en uitschakelsysteem (CO) (indien aanwezig)

De COsense-module controleert de ophoping van giftig CO-gas dat in de motoruitlaat wordt aangetroffen wanneer de generator draait. Als COsense toenemende concentraties CO-gas detecteert, schakelt deze automatisch de motor uit. COsense controleert alleen wanneer de motor draait. Generatoren zijn bedoeld om buiten te worden gebruikt, ver van bewoonde gebouwen en met de uitlaat gericht weg van personeel en gebouwen. Echter, indien misbruikt en bediend op een locatie die resulteert in de ophoping van CO, zoals binnenshuis of in een gedeeltelijk afgesloten ruimte, schakelt COsense de motor uit, informeert de gebruiker over wat er is gebeurd en verwijst de gebruiker naar het instructielabel voor de te nemen stappen. Zie Figuur 2-7. COsense is geen vervanging voor een koolmonoxidemelder binnenshuis.

Na een uitschakeling geeft een knipperend ROOD lampje in de COsense-badge aan de zijkant van de generator een melding dat de generator is uitgeschakeld vanwege een zich ophopend CO-gevaar. Het RODE lampje knippert minstens vijf minuten na een CO-uitschakeling. Verplaats de generator naar een open buitenruimte en richt de uitlaat weg van mensen en bewoonde gebouwen. Zodra de generator naar een veilige zone is verplaatst, kan deze opnieuw worden gestart en kunnen de juiste elektrische aansluitingen worden gemaakt om elektrische stroom te leveren. Het RODE lampje stopt automatisch met knipperen wanneer de motor opnieuw wordt gestart. Breng verse lucht binnen en ventileer de locatie waar de generator is uitgevallen.

Als er een COsense-systeemfout is opgetreden en er geen bescherming meer wordt geboden, wordt de draagbare generator automatisch uitgeschakeld en knippert het GELE lampje minstens vijf minuten in de COsense-badge om de gebruiker op de hoogte te stellen van de fout. De COsense-module kan alleen worden gediagnosticeerd en gerepareerd door een getrainde technicus bij de dealer. De generator kan opnieuw worden gestart, maar kan blijven uitvallen.
COsense detecteert de ophoping van koolmonoxide van andere brandstofverbruikende bronnen, zoals motoraangedreven gereedschap of propaanverwarmingstoestellen die worden gebruikt in de bedieningszone. Als bijvoorbeeld een andere generator wordt gebruikt en de uitlaat op een met COsense uitgeruste generator is gericht, kan COsense een uitschakeling initiëren vanwege stijgende CO-concentraties. Dit is geen fout. Er is gevaarlijk koolmonoxide gedetecteerd. De gebruiker moet actie ondernemen om deze apparaten te verplaatsen en om te leiden om koolmonoxide beter te verspreiden, ver weg van personeel en bewoonde gebouwen.

Inhoud uit de doos halen

1. Open de doos volledig door elke hoek van boven naar beneden door te snijden.
2. Verwijder en controleer de inhoud van de doos vóór montage. De inhoud van de doos moet het volgende bevatten:
   Accessoires

   Item	Aantal
   Hoofdeenheid	1
   Gebruiksaanwijzing	1
   Liter olie SAE 30	1
   Handgreep (A)	1
   Lekvrij wiel (B)	2
   Framevoet (C)	2
   Productregistratiekaart	3
   Servicegarantie	1
   Emissiesgarantie	1
   Stroomkabel van 25 voet (indien aanwezig)	1
   Batterijlader (modellen met elektrische starter)	1
   Hardwarezak	Aantal Assy. A	Aantal Assy. B
   Rubberen voetjes (D)	2	0
   1/2" Aspen (E)	2	2
   Splitpen (F)	2	2
   1/2" Platte ring (G)	2	2
   Zeskantige flensmoer M6 (H)	2	0
   Zeskantige flensmoer M8 (J)	6	6
   M8-bout (lang) (K)	6	6
   M6-bout (lang) (L)	2	0
   M8 platte nylon ring (M)	4	4

   OPMERKING: De generator wordt verzonden met slechts één (1) hardwarezak, montage A of B.
3. Bel Generac Customer Service 1-888GENERAC (1-888-436-3722) met het model- en serienummer van de unit voor ontbrekende inhoud van de doos.

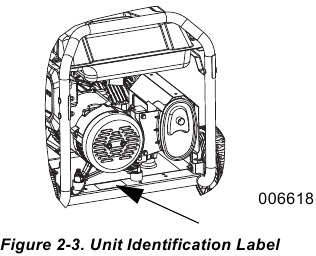

4. Noteer het model, het serienummer en de aankoopdatum op de voorkant van deze handleiding.

Montage

Raadpleeg de handleiding. Lees en begrijp de handleiding volledig voordat u het product gebruikt. Het niet volledig begrijpen van de handleiding en het product kan leiden tot de dood of ernstig letsel.
Bel Generac Customer Service op 1-888GENERAC (1-888-436-3722) voor problemen of vragen over de montage. Houd het model en serienummer bij de hand.
De volgende gereedschappen zijn vereist om de accessoirekit te installeren.
Punttang
Ratelsleutel
8 mm dop
12 mm dop
13 mm dop
10 mm steeksleutel
13 mm steeksleutel
8 mm steeksleutel (2) (alleen elektrische starter)
OPMERKING: De wielen zijn niet bedoeld voor gebruik op de weg.

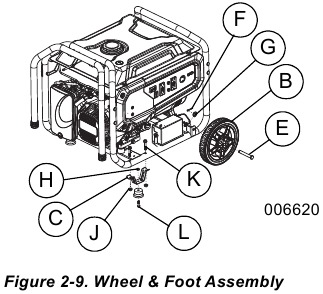

Installeer wielen als volgt:

1. Schuif de aspen (E) door het wiel (B), de wielbeugel op het frame en de 1/2" platte ring (G).
2. Steek de splitpen (F) door de aspen (E). Buig de lipjes (van de splitpennen) naar buiten om ze op hun plaats te vergrendelen.

Installeer de framevoet en de rubberen bumpers als volgt:

1. Schuif de bouten met zeskantkop (L) door de rubberen bumper (D) en vervolgens door de framevoet (C) (indien niet voorgemonteerd).
2. Schuif de bouten met zeskantkop (K) door de gaten in de framerail.
3. Schuif de framevoet (C) op de bouten met zeskantkop (K). Installeer borgflensmoeren (J).

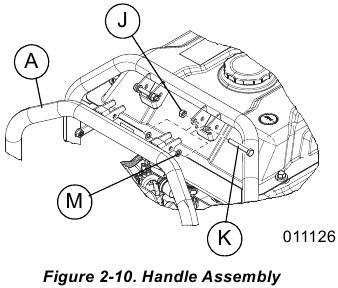

Installeer de handgreep als volgt:

1. Schuif de lange bouten (K) door de handgreepbeugel en de handgreep (A). Installeer zeskantmoeren (J).

Batterijkabelaansluiting (alleen elektrische starter)

De unit is verzonden met de batterijkabels losgekoppeld.
U hebt twee 8 mm steeksleutels nodig om de batterijkabels aan te sluiten. Zie Figuur 4-5.

1. Knip de kabelbinders door waarmee de batterijkabels zijn vastgemaakt en verwijder de rode afdekking van de batterijpool.
2. Sluit eerst de rode kabel aan op de positieve (+) batterijpool met de meegeleverde bout en moer.
3. Zorg ervoor dat de aansluitingen goed vastzitten en schuif de rubberen kap over de positieve (+) batterijpool en de aansluitmaterialen.
4. Sluit de zwarte kabel aan op de negatieve (-) batterijpool met de meegeleverde bout en moer. Schuif de rubberen kap over de negatieve (-) batterijpool en de aansluitmaterialen.
5. Zorg ervoor dat alle aansluitingen goed vastzitten.

OPMERKING: Als de batterij de motor niet kan starten, laad deze dan op met de 12V-lader in de accessoiredoos (zie het gedeelte De batterij opladen (alleen units met elektrische starter) voor meer informatie).

Motorolie toevoegen

Motorschade. Controleer het juiste type en de juiste hoeveelheid motorolie voordat u de motor start. Als u dit niet doet, kan dit leiden tot motorschade.

1. Plaats de generator op een vlakke ondergrond.
2. Controleer of het olievulgebied schoon is.
3. Verwijder de olievuldop en veeg de peilstok schoon.

4. Voeg de aanbevolen motorolie toe zoals weergegeven in de volgende tabel.
   OPMERKING: Gebruik olie op petroleumbasis (meegeleverd) voor het inrijden van de motor voordat u synthetische olie gebruikt.

   OPMERKING: Sommige units hebben meer dan één olievulopening. Het is alleen nodig om één olievulpunt te gebruiken.
5. Draai de peilstok in de olievulhals. Het oliepeil wordt gecontroleerd met de peilstok volledig geïnstalleerd.
6. Verwijder de peilstok en controleer of het oliepeil zich binnen het veilige werkbereik bevindt.

7. Installeer de olievuldop/peilstok en draai deze met de hand vast.

Brandstof

Explosie en brand. Brandstof en dampen zijn uiterst ontvlambaar en explosief. Voeg brandstof toe in een goed geventileerde ruimte. Houd vuur en vonken uit de buurt. Als u dit niet doet, kan dit leiden tot de dood of ernstig letsel.

Vloeistofinjectie. Deze machine produceert vloeistofstromen onder hoge druk die de huid kunnen doorboren. Vloeistofinjectie kan leiden tot de dood of ernstig letsel.
De brandstofvereisten zijn als volgt:

• Schone, verse, loodvrije benzine.
• Minimale classificatie van 87 octaan/87 AKI (91 RON).
• Maximaal 10% ethanol (gasohol) is acceptabel (waar beschikbaar; niet-ethanol-premiumbrandstof wordt aanbevolen).
• Gebruik GEEN E85.
• Gebruik GEEN gasoliemengsel.
• Pas de motor NIET aan om op alternatieve brandstoffen te draaien. Stabiliseer de brandstof vóór opslag.

1. Controleer of de unit is UITGESCHAKELD en minimaal twee minuten is afgekoeld voordat u brandstof toevoegt.
2. Plaats de unit op een vlakke ondergrond in een goed geventileerde ruimte.
3. Maak het gebied rond de brandstofdop schoon en verwijder de dop langzaam.
4. Voeg langzaam de aanbevolen brandstof (A) toe. Vul niet te veel (B).

5. Installeer de brandstofdop.

OPMERKING: Laat gemorste brandstof verdampen voordat u de unit start.

BELANGRIJKE OPMERKING: Het is belangrijk om te voorkomen dat zich gomafzettingen vormen in brandstofsysteemonderdelen zoals de carburateur, brandstofslang of tank tijdens opslag. Brandstoffen gemengd met alcohol (gasohol, ethanol of methanol genoemd) kunnen vocht aantrekken, wat leidt tot scheiding en vorming van zuren tijdens opslag. Zure gas kan het brandstofsysteem van een motor beschadigen tijdens opslag. Om motorproblemen te voorkomen, moet het brandstofsysteem worden geleegd vóór opslag van 30 dagen of langer. Zie het gedeelte Opslag. Gebruik nooit motor- of carburateurreinigers in de brandstoftank, omdat er permanente schade kan optreden.

Werking

Vragen over werking en gebruik

Bel de klantenservice van Generac op 1-888-GENERAC (1-888-436-3722) met vragen of zorgen over de werking en het onderhoud van de apparatuur.

Voordat u de motor start

1. Controleer of het motoroliepeil correct is.
2. Controleer of het brandstofpeil correct is.
3. Controleer of het apparaat stevig op een vlakke ondergrond staat, met voldoende ruimte en in een goed geventileerde ruimte.

De generator voorbereiden voor gebruik

Verstikking. Draaiende motoren produceren koolmonoxide, een kleurloos, geurloos, giftig gas. Koolmonoxide leidt, indien niet vermeden, tot de dood of ernstig letsel.

Verstikking. Gebruik binnenshuis altijd een koolmonoxidemelder op batterijen en installeer deze volgens de instructies van de fabrikant. Het niet doen kan leiden tot de dood of ernstig letsel.

Verstikking. Het uitlaatsysteem moet goed worden onderhouden. Wijzig of modificeer het uitlaatsysteem niet zodanig dat het onveilig wordt of niet voldoet aan de lokale voorschriften en/of normen. Het niet doen leidt tot de dood of ernstig letsel.

Brandgevaar. Gebruik de generator niet zonder vonkenvanger. Het niet doen kan leiden tot de dood of ernstig letsel.

Brandgevaar. Hete oppervlakken kunnen brandbare stoffen ontsteken, wat tot brand kan leiden. Brand kan leiden tot de dood of ernstig letsel.

Hete oppervlakken. Raak tijdens het gebruik van de machine geen hete oppervlakken aan. Houd de machine tijdens gebruik uit de buurt van brandbare stoffen. Hete oppervlakken kunnen leiden tot ernstige brandwonden of brand.

Schade aan apparatuur en eigendommen. Koppel elektrische belastingen los voordat u het apparaat start of stopt. Het niet doen kan leiden tot schade aan apparatuur en eigendommen.

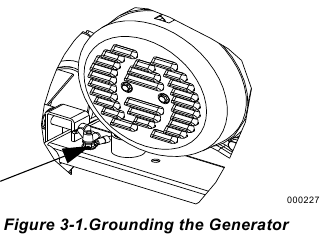

De draagbare generator aarden

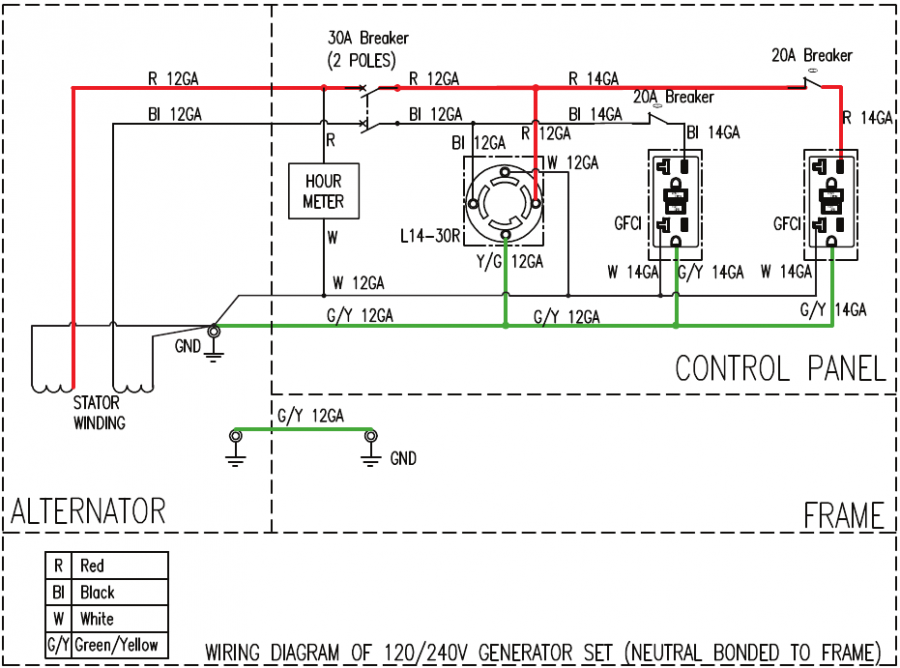

De draagbare generator is uitgerust met een aansluiting voor de aansluiting van een veldaardelektrodegeleider waar een aardelektrodesysteem vereist is volgens NEC artikel 250.34(A). De aardgeleideraansluitingen van de generatorstopcontacten zijn verbonden met het generatorframe. Wanneer de generator stroom levert aan snoer- en stekkerverbonden apparatuur, zoals elektrisch gereedschap, is het frame van de generator volgens de NEC niet vereist om te worden aangesloten op een veldaardelektrode. De neutrale geleider van de generator is verbonden met het generatorframe in overeenstemming met NEC artikel 250.34(C).

• NEUTRAAL VERBONDEN MET FRAME
• ER IS EEN PERMANENTE GELEIDER TUSSEN DE GENERATOR (STATORWIKKELING) EN HET FRAME

Wanneer de generator is aangesloten op een handmatige omschakelaar, moet de omschakelaar ook de nulleider omschakelen bij het omschakelen om te voldoen aan de NEC-code (3-polige schakelaar). Een aardelektrode moet worden aangesloten op het generatorframe om de generator goed te aarden. De aarddraad die is aangesloten van de generatoraansluiting/het frame op een veldaardelektrode moet een gelijke of grotere stroomsterkte hebben dan de grootste geleider die in de generator wordt gebruikt. Generac HomeLink handmatige omschakelaars en kits voldoen aan deze vereiste en worden aanbevolen voor gebruik.

Speciale vereisten

Bekijk alle federale of nationale voorschriften van de Occupational Safety and Health Administration (OSHA), lokale codes of verordeningen die van toepassing zijn op het beoogde gebruik van de generator.
Raadpleeg een gekwalificeerde elektricien, elektrische inspecteur of het lokale bureau met jurisdictie:

• In sommige gebieden moeten generatoren worden geregistreerd bij lokale nutsbedrijven.
• Als de generator wordt gebruikt op een bouwplaats, kunnen er aanvullende voorschriften zijn die moeten worden nageleefd.

De generator aansluiten op het elektrische systeem van een gebouw

Het wordt aanbevolen om een handmatige omschakelaar te gebruiken bij het rechtstreeks aansluiten op het elektrische systeem van een gebouw om gevaarlijke terugvoeding te voorkomen en te voorkomen dat werknemers van het nutsbedrijf gewond raken.
Bij het aansluiten van een draagbare generator op het elektrische systeem van een gebouw, moet een omschakelaar de generatorstroom te allen tijde isoleren van de netstroom. Het niet naleven hiervan leidt tot een gevaarlijke situatie. De installatie moet worden uitgevoerd in strikte overeenstemming met alle nationale en lokale elektrische codes en wetten, en moet worden voltooid door een gekwalificeerde elektricien.

Ken de limieten van de generator

Het overbelasten van een generator kan leiden tot schade aan de generator en de aangesloten elektrische apparaten. Neem het volgende in acht om overbelasting te voorkomen:

• Tel het totale wattage op van alle elektrische apparaten die tegelijkertijd worden aangesloten. Dit totaal mag NIET groter zijn dan de wattagecapaciteit van de generator.
• Het nominale wattage van lampen kan worden afgelezen van de gloeilampen. Het nominale wattage van gereedschap, apparaten en motoren is te vinden op een gegevenslabel of sticker die op het apparaat is bevestigd.
• Als het apparaat, het gereedschap of de motor geen wattage aangeeft, vermenigvuldig dan de volts met de ampère om het wattage te bepalen (volts x ampère = watts).
• Sommige elektromotoren, zoals inductietypes, hebben ongeveer drie keer meer vermogen nodig om te starten dan om te draaien. Deze stroomstoot duurt slechts enkele seconden bij het starten van dergelijke motoren. Zorg ervoor dat u rekening houdt met een hoog startwattage bij het selecteren van elektrische apparaten om op de generator aan te sluiten:

1. Bereken het aantal watts dat nodig is om de grootste motor te starten.
2. Tel bij dat getal het lopende wattage van alle andere aangesloten belastingen op.

De Wattage Referentiegids is bedoeld om te helpen bij het bepalen van hoeveel items de generator tegelijkertijd kan bedienen.
OPMERKING: Alle cijfers zijn bij benadering. Zie het gegevenslabel op het apparaat voor de wattagevereisten.

Wattage Referentiegids

Apparaat	Lopend Wattage
*Airconditioner (12.000 Btu)	1700
*Airconditioner (24.000 Btu)	3800
*Airconditioner (40.000 Btu)	6000
Batterijlader (20 Amp)	500
Bandschuurmachine (3")	1000
Kettingzaag	1200
Cirkelzaag (7-1/4")	1250 tot 1400
*Wasdroger (elektrisch)	5750
*Wasdroger (gas)	700
*Wasmachine	1150
Koffiezetapparaat	1750
*Compressor (1 PK)	2000
*Compressor (3/4 PK)	1800
*Compressor (1/2 PK)	1400
Krultang	700
*Luchtontvochtiger	650
Schijfschuurmachine (9")	1200
Kantjessnijder	500
Elektrische deken	400
Elektrisch spijkerpistool	1200
Elektrisch fornuis (per element)	1500
Elektrische koekenpan	1250
*Vriezer	700
*Kachelventilator (3/5 PK)	875
*Garagedeuropener	500 tot 750
Föhn	1200
Handboor	250 tot 1100
Heggenschaar	450
Slagmoersleutel	500
Strijkijzer	1200
*Jetpomp	800
Grasmaaier	1200
Gloeilamp	100
Magnetron	700 tot 1000
*Melkkoeler	1100
Oliebrander op kachel	300
Oliegestookte ruimteverwarming (140.000 Btu)	400
Oliegestookte ruimteverwarming (85.000 Btu)	225
Oliegestookte ruimteverwarming (30.000 Btu)	150
*Verfspuit, Airless (1/3 PK)	600
Verfspuit, Airless (handbediend)	150
Radio	50 tot 200
*Koelkast	700
Slowcooker	200
*Dompelpomp (1-1/2 PK)	2800
*Dompelpomp (1 PK)	2000
*Dompelpomp (1/2 PK)	1500
*Dompelpomp	800 tot 1050
*Tafelzaag (10")	1750 tot 2000
Televisie	200 tot 500
Broodrooster	1000 tot 1650
Gras trimmer	500
* Houd rekening met 3 keer het vermelde wattage om deze apparaten te starten.

Transport van/het kantelen van het apparaat

Bedien, bewaar of vervoer het apparaat niet onder een hoek groter dan 15 graden.

Starten van motoren met trekkoord

Terugslaggevaar. Terugslag kan onverwachts intrekken. Terugslag kan leiden tot de dood of ernstig letsel.

Schade aan apparatuur en eigendommen. Koppel de elektrische belastingen los voordat u het apparaat start of stopt. Als u dit niet doet, kan dit leiden tot schade aan apparatuur en eigendommen.

1. Haal alle elektrische belastingen uit de stopcontacten van het apparaat voordat u de motor start.
2. Plaats de generator op een vlakke ondergrond.

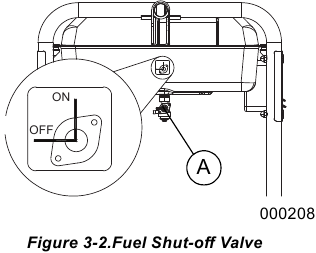

3. Open de brandstofafsluiter (A).

4. Zet de motor RUN/STOP/START-schakelaar op RUN/ON (alleen handmatige start). Zie Afbeelding 2-2.

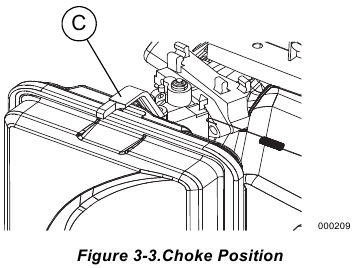

5. Schuif de motorchoke (C) naar de positie Full Choke (volledige choke) (links).

6. Pak de terugslaghendel stevig vast en trek langzaam totdat er meer weerstand wordt gevoeld. Trek snel omhoog en weg.
7. Wanneer de motor start, beweegt u de chokeknop naar de 1/2-chokepositie totdat de motor soepel loopt, en vervolgens volledig naar de RUN-positie. Als de motor hapert, beweegt u de choke terug naar de 1/2-chokepositie totdat de motor soepel loopt, en vervolgens naar de RUN-positie.

OPMERKING: Als de motor start, maar niet blijft draaien, beweeg dan de chokehendel naar Full Choke en herhaal de startinstructies.

BELANGRIJKE OPMERKING: Overbelast de generator niet. Overbelast ook de afzonderlijke paneelcontactdozen niet. Deze stopcontacten zijn beveiligd tegen overbelasting met type stroomonderbrekers die kunnen worden gereset. Als de ampèrage van een stroomonderbreker wordt overschreden, opent die onderbreker en gaat de elektrische output naar die contactdoos verloren. Lees Ken de limieten van de generator zorgvuldig.

Elektrisch starten van motoren

Beschadiging van apparatuur en eigendommen. Ontkoppel elektrische belastingen voordat u de unit start of stopt. Als u dit niet doet, kan dit leiden tot schade aan apparatuur en eigendommen.

1. Haal alle elektrische belastingen uit de stopcontacten van de unit voordat u de motor start.
2. Plaats de generator op een vlakke ondergrond.
3. Open de brandstofafsluiter. Zie Figuur 32.
4. Beweeg de choke-knop van de motor naar buiten naar Volledige choke. Zie Figuur 3-3.
5. Houd de AAN/UIT/START-schakelaar ingedrukt in de START-stand. Wanneer de motor start, laat u de schakelaar los in de AAN-stand.
6. Wanneer de motor start, beweegt u de choke-knop naar de 1/2-chokestand totdat de motor soepel loopt en vervolgens volledig naar de AAN-stand. Als de motor hapert, beweegt u de choke-knop terug naar de 1/2-chokestand totdat de motor soepel loopt en beweegt u vervolgens naar de AAN-stand.

Handmatig starten

De generator is uitgerust met een handmatige terugslagstarter die kan worden gebruikt als de batterij leeg is.
OPMERKING: De schakelaar moet in de stand AAN/ON staan. Gebruik een van de stopcontacten van de generator samen met de meegeleverde batterijlader om de batterij op te laden terwijl de generator draait.
Handmatig starten:

1. Pak de terugslaghendel stevig vast en trek langzaam totdat er meer weerstand wordt gevoeld.
2. Trek snel omhoog en weg om de motor te starten.
3. Volg dezelfde chokesequentie.

OPMERKING: Als de motor aanslaat, maar niet blijft draaien, beweeg dan de chokehendel naar Volledige choke en herhaal de startinstructies.

BELANGRIJKE OPMERKING: Overbelast de generator of afzonderlijke paneelcontactdozen niet. Deze stopcontacten zijn beveiligd tegen overbelasting met druk-om-te-resetten stroomonderbrekers. Als de stroomsterkte van een stroomonderbreker wordt overschreden, opent die stroomonderbreker en gaat de elektrische stroom naar die contactdoos verloren. Lees Ken de grenzen van de generator zorgvuldig.

Generator uitschakelen

Beschadiging van apparatuur en eigendommen. Ontkoppel elektrische belastingen voordat u de unit start of stopt. Als u dit niet doet, kan dit leiden tot schade aan apparatuur en eigendommen.

1. Schakel alle belastingen uit en trek de stekker van de elektrische belastingen uit de generatorpaneelcontactdozen.
2. Laat de motor enkele minuten onbelast draaien om de interne temperaturen van de motor en generator te stabiliseren.
3. Zet de Run/Stop (Aan/Uit)-schakelaar op Stop.
4. Sluit de brandstofklep.

OPMERKING: Sluit onder normale omstandigheden de brandstofklep en laat de generator de carburateurkom leeg laten lopen. In geval van nood schakelt u over naar Stop.

Uitschakelsysteem bij laag oliepeil

De motor is uitgerust met een sensor voor een laag oliepeil om de motor automatisch uit te schakelen wanneer het oliepeil onder een bepaald niveau daalt. De motor draait pas als de olie tot het juiste niveau is gevuld.

BELANGRIJKE OPMERKING: Controleer voor gebruik of het motorolie- en brandstofpeil correct is.

De batterij opladen (alleen units met elektrische start)

Explosie. Batterijen stoten explosieve gassen uit tijdens het opladen. Houd vuur en vonken uit de buurt. Draag beschermende kleding bij het werken met batterijen. Als u dit niet doet, kan dit leiden tot de dood of ernstig letsel.

Risico op brandwonden. Batterijen bevatten zwavelzuur en kunnen ernstige chemische brandwonden veroorzaken. Draag beschermende kleding bij het werken met batterijen. Als u dit niet doet, kan dit leiden tot de dood of ernstig letsel.
OPMERKING: De batterij die bij de generator is geleverd, is volledig opgeladen. Een batterij kan een deel van zijn lading verliezen als hij gedurende langere tijd niet wordt gebruikt. Als de batterij de motor niet kan starten, sluit dan de 12V-lader aan die in de accessoiredoos is meegeleverd. HET LATEN DRAAIEN VAN DE GENERATOR LAADT DE BATTERIJ NIET OP.
Gebruik de stekker van de batterijlader om de batterij opgeladen en klaar voor gebruik te houden. Het opladen van de batterij moet op een droge plaats gebeuren.

1. Steek de oplader in de Battery Charger Inputjack (ingang voor batterijlader), die zich op het bedieningspaneel bevindt. Zie Figuur 3-4. Steek het stekkeruiteinde van de batterijlader in een 120 volt AC-stopcontact.

2. Haal de batterijlader uit het stopcontact en de jack op het bedieningspaneel wanneer de generator in gebruik is.

Milieugevaar. Recycle batterijen altijd bij een officieel recyclingcentrum in overeenstemming met alle lokale wet- en regelgeving. Als u dit niet doet, kan dit leiden tot schade aan het milieu, de dood of ernstig letsel.

Onderhoud

Regelmatig onderhoud verbetert de prestaties en verlengt de levensduur van de motor/apparatuur. Generac Power Systems, Inc. adviseert om al het onderhoudswerk te laten uitvoeren door een Independent Authorized Service Dealer (IASD). Regelmatig onderhoud, vervanging of reparatie van de emissiebeperkingsapparatuur en -systemen kan worden uitgevoerd door elke reparatiewerkplaats of persoon naar keuze van de eigenaar. Om gratis gebruik te kunnen maken van de garantie op emissiebeperking, moet het werk worden uitgevoerd door een IASD. Zie de emissiegarantie.
OPMERKING: Bel 1-888-GENERAC (1-888-4363722) als u vragen hebt over het vervangen van onderdelen.

Onderhoudsschema

Volg de onderhoudsschema-intervallen, afhankelijk van wat het eerst plaatsvindt, op basis van het gebruik.
OPMERKING: Ongunstige omstandigheden vereisen vaker onderhoud.
OPMERKING: Ga naar Generac.com of neem contact op met een IASD voor vervangingsonderdelen.
OPMERKING: Alle vereiste service en aanpassingen moeten elk seizoen worden uitgevoerd, zoals beschreven in de volgende tabel.

Bij elk gebruik

Controleer het motoroliepeil

Elke 100 uur of elk jaar*

Olie verversen ǂ

Inspecteer/reinig de vonkenvanger

Elk jaar

Vervang de bougie

Controleer de klepspeling***

Elke 200 uur of elk jaar

Inspecteer/reinig het luchtfilter**

ǂ Ververs de olie na de eerste 30 draaiuren en daarna elk seizoen. * Ververs de olie en het oliefilter elke maand bij zware belasting of hoge temperaturen. ** Reinig vaker bij vuile of stoffige bedrijfsomstandigheden. Vervang luchtfilteronderdelen als ze niet voldoende kunnen worden gereinigd. *** Controleer de klepspeling en stel deze indien nodig af na de eerste 50 draaiuren en daarna elke 300 uur.

Preventief onderhoud

Vuil of afval kan een onjuiste werking en schade aan de apparatuur veroorzaken. Reinig de generator dagelijks of voor elk gebruik. Houd het gebied rond en achter de uitlaat vrij van brandbaar afval. Inspecteer alle koelluchtopeningen op de generator.

Persoonlijk letsel. Steek geen voorwerpen door de koelluchtsleuven. De generator kan op elk moment starten en kan leiden tot de dood, ernstig letsel en schade aan het apparaat.

• Gebruik een vochtige doek om de buitenkant schoon te vegen.
• Gebruik een zachte borstel om aangekoekt vuil, olie, enz. los te maken.
• Gebruik een stofzuiger om los vuil en afval op te zuigen.
• Er kan perslucht met lage druk (niet meer dan 25 psi) worden gebruikt om vuil weg te blazen. Inspecteer de koelluchtsleuven en -openingen op de generator. Deze openingen moeten schoon en vrij worden gehouden.

OPMERKING: Gebruik GEEN tuinslang om de generator schoon te maken. Er kan water in het brandstofsysteem van de motor komen en problemen veroorzaken. Als er water in de generator komt via de koelluchtsleuven, blijft er water achter in holtes en spleten van de isolatie van de rotor- en statorwikkelingen. Water en vuilophoping op de interne wikkelingen van de generator verminderen de isolatieweerstand van de wikkelingen.

Motoronderhoud

Onbedoeld starten. Koppel de bougiekabels los wanneer u aan het apparaat werkt. Als u dit niet doet, kan dit leiden tot de dood of ernstig letsel.

Aanbevelingen voor motorolie

Om de productgarantie te behouden, moet de motorolie worden onderhouden in overeenstemming met de aanbevelingen in deze handleiding. Voor uw gemak zijn er onderhoudskits die zijn ontworpen en bedoeld voor gebruik op dit product verkrijgbaar bij de fabrikant, die motorolie, oliefilter, luchtfilter, bougie(s), een werkplaatshanddoek en trechter bevatten. Deze kits zijn verkrijgbaar bij een Independent Authorized Service Dealer (IASD).

Controleer het motoroliepeil

Risico op brandwonden. Laat de motor afkoelen voordat u de olie of koelvloeistof aftapt. Als u dit niet doet, kan dit leiden tot de dood of ernstig letsel.
Controleer het motoroliepeil voor elk gebruik of om de 8 draaiuren.

1. Plaats de generator op een vlakke ondergrond.
2. Maak het gebied rond de olievuldop schoon.
3. Verwijder de olievuldop/peilstok en veeg de peilstok schoon.

4. Schroef de peilstok in de vulhals. Het oliepeil wordt gecontroleerd met de peilstok volledig geïnstalleerd. Verwijder de peilstok en controleer of het oliepeil zich binnen het veilige werkbereik bevindt.

5. Voeg indien nodig de aanbevolen motorolie toe.
6. Installeer de olievuldop/peilstok en draai deze met de hand vast.

OPMERKING: Sommige eenheden hebben meer dan één olievulopening. Het is alleen nodig om één olievulpunt te gebruiken.

Motorolie verversen

Onbedoeld starten. Koppel de bougiekabels los wanneer u aan het apparaat werkt. Als u dit niet doet, kan dit leiden tot de dood of ernstig letsel.
Wanneer u de generator gebruikt onder extreme, vuile, stoffige omstandigheden of bij extreem warm weer, moet u de olie vaker verversen.
OPMERKING: Vervuil niet. Spaar grondstoffen. Breng gebruikte olie terug naar inzamelpunten.
Ververs de olie terwijl de motor nog warm is van het draaien, als volgt:

1. Plaats de generator op een vlakke ondergrond.
2. Koppel de bougiekabel los van de bougie en plaats de kabel waar deze geen contact kan maken met de bougie.
3. Maak het gebied rond de olievuldop en de olieaftapplug schoon.
4. Verwijder de olievuldop/peilstok.
5. Verwijder de olieaftapplug en laat de olie volledig in een geschikte container lopen.
6. Installeer de olieaftapplug en draai deze stevig vast.
7. Voeg indien nodig de aanbevolen motorolie toe. Zie Motorolie toevoegen.
8. Installeer de olievuldop/peilstok en draai deze met de hand vast.
9. Veeg eventueel gemorste olie op.
10. Voer de olie op de juiste manier af in overeenstemming met alle toepasselijke voorschriften.

Luchtfilter

De motor werkt niet goed en kan beschadigd raken als hij met een vuil luchtfilter wordt gebruikt. Onderhoud het luchtfilter vaker in vuile of stoffige omstandigheden.
Om het luchtfilter te onderhouden:

1. Draai aan de knop (A) en verwijder de luchtfilterdeksel.

2. Was in een sopje. Knijp het filter droog in een schone doek (NIET WRINGEN).
3. Reinig de luchtfilterdeksel voordat u deze opnieuw installeert.

OPMERKING: Neem contact op met het dichtstbijzijnde erkende servicecentrum op 1-888GENERAC (1-888-436-3722) om een nieuw luchtfilter te bestellen.

Bougie onderhouden

Om de bougie te onderhouden:

1. Reinig het gebied rond de bougie.
2. Verwijder en inspecteer de bougie.
3. Inspecteer de elektrodenafstand met een voelermaat en reset de bougieafstand tot 0,028 - 0,031 inch (0,70 - 0,80 mm).

   OPMERKING: Vervang de bougie als de elektroden putjes vertonen, verbrand zijn of het porselein is gebarsten. Gebruik ALLEEN de aanbevolen vervangingsbougie. Zie Specificaties.
4. Installeer de bougie met de hand vast en draai deze nog 3/8 tot 1/2 slag vast met een bougiesleutel.

Batterij vervangen (indien van toepassing)

OPMERKING: De batterij die bij de generator wordt geleverd, is volledig opgeladen. Een batterij kan wat lading verliezen wanneer deze gedurende langere tijd niet wordt gebruikt. Als de batterij de motor niet kan starten, sluit u de 12V-oplader aan die in de accessoiredoos is meegeleverd (zie het gedeelte Een batterij opladen).

BELANGRIJKE OPMERKING: Het laten draaien van de generator laadt de batterij niet op.

Onbedoeld starten. Koppel de negatieve batterijkabel en vervolgens de positieve batterijkabel los wanneer u aan het apparaat werkt. Als u dit niet doet, kan dit leiden tot de dood of ernstig letsel.

1. Koppel EERST de negatieve (-) batterijaansluiting los (zwarte draad).
2. Koppel TWEEDE de positieve (+) batterijaansluiting los (rode draad).
3. Installeer de nieuwe batterij. Installeer de bevestigingsriem op beide haken.
4. Sluit EERST de positieve (+) batterijaansluiting aan (rode draad) (rode draad). Schuif de rubberen hoes over de verbindingshardware.
5. Sluit TWEEDE de negatieve (-) batterijaansluiting aan (zwarte draad).
6. Schuif de rubberen hoes over de verbindingshardware.

Milieurisico. Recycle batterijen altijd bij een officieel recyclingcentrum in overeenstemming met alle lokale wet- en regelgeving. Als u dit niet doet, kan dit leiden tot milieuschade, de dood of ernstig letsel.

Inspecteer de uitlaat en vonkenvanger

OPMERKING: Het is een schending van California Public Resource Code, Section 4442, om de motor te gebruiken of te bedienen op een met bos bedekt, met struikgewas bedekt of met gras bedekt land, tenzij het uitlaatsysteem is uitgerust met een vonkenvanger, zoals gedefinieerd in Section 4442, die in een effectieve werkende staat wordt gehouden. Andere staten of federale jurisdicties kunnen soortgelijke wetten hebben.
Neem contact op met de oorspronkelijke fabrikant, detailhandelaar of dealer om een vonkenvanger te verkrijgen die is ontworpen voor het uitlaatsysteem dat op deze motor is geïnstalleerd.
OPMERKING: Gebruik ALLEEN originele vervangingsonderdelen.
Inspecteer de uitlaat op scheuren, corrosie of andere schade. Verwijder de vonkenvanger, indien aanwezig, en inspecteer deze op schade of koolstofblokkering. Vervang onderdelen indien nodig.

Inspecteer het gaas van de vonkenvanger

Hete oppervlakken. Raak bij het bedienen van de machine geen hete oppervlakken aan. Houd de machine tijdens gebruik uit de buurt van brandbare stoffen. Hete oppervlakken kunnen leiden tot ernstige brandwonden of brand.

1. Maak de klem (A) los en verwijder de schroef. Zie Afbeelding 4-6.
2. Inspecteer het gaas (B) en vervang het als het gescheurd, geperforeerd of anderszins beschadigd is. Als het gaas niet beschadigd is, reinig het dan met een commercieel oplosmiddel.
3. Vervang de vonkenvangerkegel (C) en het gaas (B). Zet vast met klem en schroef.

Klepspeling

Neem contact op met een Independent Authorized Service Dealer voor servicehulp. Een juiste klepspeling is essentieel voor het verlengen van de levensduur van de motor.
Controleer de klepspeling na de eerste vijftig draaiuren. Pas indien nodig aan.

• Inlaat — 0,15 ± 0,02 mm (koud), (0,006" ± 0,001" inch)
• Uitlaat — 0,20 ± 0,02 mm (koud) (0,008" ± 0,001" inch)

Opslag

Algemeen

Explosie en brand. Brandstof en dampen zijn uiterst ontvlambaar en explosief. Bewaar brandstof in een goed geventileerde ruimte. Houd vuur en vonken uit de buurt. Als u dit niet doet, zal dit leiden tot de dood of ernstig letsel.


Brandgevaar. Controleer of de machine goed is afgekoeld voordat u de afdekking installeert en de machine opbergt. Hete oppervlakken kunnen leiden tot brand.
Het wordt aanbevolen om de generator elke 30 dagen 30 minuten te starten en te laten draaien. Als dit niet mogelijk is, raadpleeg dan de volgende lijst om het apparaat voor te bereiden op opslag.

• Plaats GEEN opberghoes op een hete generator. Laat het apparaat afkoelen tot kamertemperatuur voordat u het opbergt.
• Bewaar GEEN brandstof van het ene seizoen op het andere, tenzij deze op de juiste manier is behandeld.
• Vervang de brandstoftank als er roest aanwezig is. Roest in de brandstof veroorzaakt problemen met het brandstofsysteem.
• Dek het apparaat af met een geschikte beschermende, vochtbestendige hoes.
• Bewaar het apparaat in een schone en droge ruimte.
• Bewaar de generator en brandstof altijd uit de buurt van warmte- en ontstekingsbronnen.

Brandstofsysteem voorbereiden op opslag

Brandstof die langer dan 30 dagen wordt bewaard, kan slecht worden en de onderdelen van het brandstofsysteem beschadigen. Houd de brandstof vers, gebruik brandstofstabilisator.
Als er brandstofstabilisator aan het brandstofsysteem wordt toegevoegd, bereidt u de motor voor en laat u hem draaien voor langdurige opslag. Laat de motor 10-15 minuten draaien om de stabilisator door het brandstofsysteem te laten circuleren. Goed voorbereide brandstof kan tot 24 maanden worden bewaard.
OPMERKING: Als de brandstof niet is behandeld met brandstofstabilisator, moet deze in een goedgekeurde container worden afgetapt. Laat de motor draaien totdat deze stopt door een gebrek aan brandstof. Het gebruik van brandstofstabilisator in de brandstofopslagcontainer wordt aanbevolen om de brandstof vers te houden.

1. Ververs de motorolie.
2. Verwijder de bougie.
3. Giet een eetlepel (5-10 cc) schone motorolie in de cilinder of spuit er een geschikt vernevelingsmiddel in.


   Visusverlies. Oogbescherming is vereist om spuitnevel uit het bougiegat te voorkomen bij het starten van de motor. Als u dit niet doet, kan dit leiden tot visusverlies.
4. Trek de startkabels meerdere keren aan om de olie in de cilinder te verdelen.
5. Installeer de bougie.
6. Trek langzaam aan de terugslag totdat er weerstand wordt gevoeld. Dit sluit de kleppen zodat er geen vocht in de motorcilinder kan komen. Laat de terugslag voorzichtig los.

Olie verversen

Ververs de motorolie voor opslag. Zie Motorolie verversen.

Probleemoplossing

PROBLEEM	OORZAAK	CORRECTIE
De motor draait, maar er is geen AC-uitgang beschikbaar.	Stroomonderbreker OPEN. Slechte verbinding of defecte kabelset. Aangesloten apparaat is defect. Storing in generator. GFCI-contactdoos is OPEN (indien aanwezig).	Reset de stroomonderbreker. Controleer en repareer. Sluit een ander apparaat aan dat in goede staat is. Neem contact op met IASD. Corrigeer aardfout en druk op de resetknop op de GFCI-contactdoos (indien aanwezig).
De motor draait goed bij nullast, maar hapert wanneer er belasting wordt toegepast.	Kortsluiting in een aangesloten belasting. Generator is overbelast. Motortoerental is te laag. Kortgesloten generatorcircuit. Verstopte vonkenvanger.	Koppel de kortgesloten elektrische belasting los. Verminder de belasting (zie Ken de generatorlimieten). Neem contact op met IASD. Neem contact op met IASD. Reinig het scherm van de vonkenvanger.
De motor start niet; of start en loopt onregelmatig.	Brandstofafsluiter staat op OFF. Vuil luchtfilter. Geen brandstof meer. Oude brandstof. Bougiekabel niet aangesloten op bougie. Slechte bougie. Water in de brandstof. Te veel choke. Laag oliepeil. Te rijk brandstofmengsel. Inlaatklep zit vast in open of gesloten positie. Motor heeft compressie verloren.	Zet de brandstofafsluiter op ON. Reinig of vervang het luchtfilter. Vul de brandstoftank. Tap de brandstoftank af en vul met verse brandstof. Sluit de kabel aan op de bougie. Vervang de bougie. Tap de brandstoftank af en vul met verse brandstof. Zet de choke op geen choke-positie. Vul het carter tot het juiste niveau. Neem contact op met IASD. Neem contact op met IASD. Neem contact op met IASD.
De motor valt uit tijdens bedrijf.	Geen brandstof meer. Laag oliepeil. Storing in de motor. COsense-uitschakeling als gevolg van ophoping van koolmonoxide als een rood lampje knippert op de badge op het zijpaneel. COsense-uitschakeling als gevolg van een systeemfout als een geel lampje knippert op de badge op het zijpaneel.	Vul de brandstoftank. Vul het carter tot het juiste niveau. Neem contact op met IASD. Volg alle veiligheidsinstructies en verplaats de generator naar een open ruimte buiten, ver van ramen, deuren en ventilatieopeningen. Start om te bevestigen dat het gele lampje knippert wanneer/als de generator uitschakelt. Als COsense blijft uitvallen en uitschakelen, neem dan contact op met IASD.
De motor heeft geen vermogen.	Generator is overbelast. Vuil luchtfilter. De motor moet worden onderhouden. Verstopte vonkenvanger.	Verminder de belasting (zie Ken de generatorlimieten). Reinig of vervang het luchtfilter. Neem contact op met IASD. Reinig het scherm van de vonkenvanger.
De motor schommelt of stottert.	De choke wordt te snel geopend. De carburateur draait te rijk of te arm.	Zet de choke in de halfwegstand totdat de motor soepel loopt. Neem contact op met IASD.
De motor start en valt meteen uit.	COsense-uitschakeling als gevolg van ophoping van koolmonoxide als een rood lampje knippert op de badge op het zijpaneel. COsense-uitschakeling als gevolg van een systeemfout als een geel lampje knippert op de badge op het zijpaneel.	Volg alle veiligheidsinstructies en verplaats de generator naar een open ruimte buiten, ver van ramen, deuren en ventilatieopeningen. Start om te bevestigen dat het gele lampje knippert wanneer/als de generator uitschakelt. Als COsense blijft uitvallen en uitschakelen, neem dan contact op met IASD.

Bedradingsschema

Generac Power Systems, Inc.
S45 W29290 Hwy. 59
Waukesha, WI 53189
1-888-GENERAC (1-888-436-3722)
www.generac.com

Referenties

• Generac - Een totaal energiebedrijf

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Generac GP Series GP6500, GP8000 - Handleiding draagbare generator

Beschikbare talen
