Generac iQ3500 - Handleiding draagbare generator

Veiligheidsregels

De fabrikant kan niet elke mogelijke situatie voorzien die een gevaar kan opleveren. De waarschuwingen in deze handleiding en op labels en stickers die op het apparaat zijn bevestigd, zijn niet volledig. Als u een procedure, werkmethode of bedieningstechniek gebruikt die de fabrikant niet specifiek aanbeveelt, controleer dan of deze veilig is voor anderen en of de apparatuur er niet onveilig door wordt.
In deze publicatie en op labels en stickers die op het apparaat zijn bevestigd, worden blokken met GEVAAR, WAARSCHUWING, VOORZICHTIG en OPMERKING gebruikt om personeel te waarschuwen voor speciale instructies over een bepaalde handeling die gevaarlijk kan zijn als deze onjuist of onzorgvuldig wordt uitgevoerd. Neem ze aandachtig in acht. De definities van de waarschuwingen zijn als volgt:

Geeft een gevaarlijke situatie aan die, indien niet vermeden, de dood of ernstig letsel tot gevolg zal hebben.

Geeft een gevaarlijke situatie aan die, indien niet vermeden, de dood of ernstig letsel tot gevolg kan hebben.

Geeft een gevaarlijke situatie aan die, indien niet vermeden, licht of matig letsel tot gevolg kan hebben.
OPMERKING: Opmerkingen bevatten aanvullende informatie die belangrijk is voor een procedure en zijn te vinden in de reguliere tekst van deze handleiding.
Deze veiligheidswaarschuwingen kunnen de gevaren die ze aangeven niet wegnemen. Gezond verstand en strikte naleving van de speciale instructies tijdens het uitvoeren van de handeling of service zijn essentieel om ongelukken te voorkomen.

Veiligheidssymbolen en betekenissen

Het gebruik van een generator binnenshuis KAN BINNEN ENKELE MINUTEN DODELIJK ZIJN.
De uitlaatgassen van de generator bevatten koolmonoxide. Dit is een gif dat je niet kunt zien of ruiken.
Gebruik hem NOOIT in een huis of garage, ZELFS NIET als deuren en ramen open staan.

Gebruik hem alleen BUITEN en ver van ramen, deuren en ventilatieopeningen.

Verstikking. Draaiende motoren produceren koolmonoxide, een kleurloos, geurloos, giftig gas. Koolmonoxide zal, indien niet vermeden, de dood of ernstig letsel tot gevolg hebben.

• Als u zich ziek, duizelig of zwak begint te voelen nadat de generator heeft gedraaid, ga dan ONMIDDELLIJK naar de frisse lucht. Raadpleeg een arts, want u kunt een koolmonoxidevergiftiging hebben.

Verstikking. Het uitlaatsysteem moet correct worden onderhouden. Wijzig of modificeer het uitlaatsysteem niet, zodat het onveilig wordt of niet voldoet aan de lokale voorschriften en/of normen. Het niet naleven hiervan zal de dood of ernstig letsel tot gevolg hebben.

Elektrocutie. Watercontact met een stroombron zal, indien niet vermeden, de dood of ernstig letsel tot gevolg hebben.

Elektrocutie. Zet de stroomtoevoer van de nutsvoorziening en de noodstroomvoorziening UIT voordat u de stroombron en de belastinglijnen aansluit. Het niet naleven hiervan zal de dood of ernstig letsel tot gevolg hebben.

Schade aan apparatuur en eigendommen. Wijzig de constructie, installatie of blokkeer de ventilatie van de generator niet. Het niet naleven hiervan kan leiden tot een onveilige werking of schade aan de generator.

Verstikking. Gebruik altijd een batterijgevoede koolmonoxidemelder binnenshuis en installeer deze volgens de instructies van de fabrikant. Het niet naleven hiervan kan leiden tot de dood of ernstig letsel.

Schade aan apparatuur en eigendommen. Gebruik het apparaat niet op oneffen oppervlakken of in gebieden met overmatig vocht, vuil, stof of corrosieve dampen. Dit kan leiden tot de dood, ernstig letsel, schade aan eigendommen en apparatuur.

Bewegende onderdelen. Houd kleding, haar en aanhangsels uit de buurt van bewegende onderdelen. Het niet naleven hiervan kan leiden tot de dood of ernstig letsel.

Hete oppervlakken. Raak bij het bedienen van de machine geen hete oppervlakken aan. Houd de machine tijdens gebruik uit de buurt van brandbare stoffen. Hete oppervlakken kunnen leiden tot ernstige brandwonden of brand.

Persoonlijk letsel. Steek geen voorwerpen door de luchtroosters. De generator kan op elk moment starten en kan leiden tot de dood, ernstig letsel en schade aan het apparaat.

Risico op letsel. Bedien of onderhoud deze machine niet als u niet volledig alert bent. Vermoeidheid kan het vermogen aantasten om deze apparatuur te onderhouden en kan leiden tot de dood of ernstig letsel.

Letsel en schade aan apparatuur. Gebruik de generator niet als opstapje. Dit kan leiden tot vallen, beschadigde onderdelen, onveilige bediening van de apparatuur en kan leiden tot de dood of ernstig letsel.

Schade aan apparatuur. Probeer geen apparaat te starten of te bedienen dat gerepareerd of onderhouden moet worden. Dit kan leiden tot ernstig letsel, de dood of defecten of schade aan de apparatuur.

• Om veiligheidsredenen wordt aanbevolen het onderhoud van deze apparatuur te laten uitvoeren door een IASD. Inspecteer de generator regelmatig en neem contact op met de dichtstbijzijnde IASD voor onderdelen die gerepareerd of vervangen moeten worden.

Gevaren van uitlaatgassen en locatie

Verstikking. Draaiende motoren produceren koolmonoxide, een kleurloos, geurloos, giftig gas. Koolmonoxide zal, indien niet vermeden, de dood of ernstig letsel tot gevolg hebben.

Verstikking. Het uitlaatsysteem moet correct worden onderhouden. Wijzig of modificeer het uitlaatsysteem niet, zodat het onveilig wordt of niet voldoet aan de lokale voorschriften en/of normen. Het niet naleven hiervan zal de dood of ernstig letsel tot gevolg hebben.

Schade aan apparatuur en eigendommen. Wijzig de constructie, installatie of blokkeer de ventilatie van de generator niet. Het niet naleven hiervan kan leiden tot een onveilige werking of schade aan de generator.

Verstikking. Gebruik altijd een batterijgevoede koolmonoxidemelder binnenshuis en installeer deze volgens de instructies van de fabrikant. Het niet naleven hiervan kan leiden tot de dood of ernstig letsel.

Brandrisico. Hete motoruitlaatgassen kunnen bepaalde materialen ontsteken. Houd aan alle kanten van de generator een afstand van minstens anderhalve meter vrij, inclusief boven het hoofd, om het risico op brand, schade aan eigendommen of persoonlijk letsel te verminderen.

• Als u zich ziek, duizelig of zwak begint te voelen nadat de generator heeft gedraaid, ga dan ONMIDDELLIJK naar de frisse lucht. Raadpleeg een arts, want u kunt een koolmonoxidevergiftiging hebben.
• Richt de uitlaat van de geluiddemper weg van mensen en bewoonde gebouwen.
• Plaats de generator op een minimale afstand van anderhalve meter van ramen, deuren of openingen in muren, met de motoruitlaat gericht weg van bewoonde gebouwen en, indien mogelijk, in de windrichting.

Elektrische gevaren

Elektrocutie. Contact met blanke draden, klemmen en aansluitingen terwijl de generator draait, zal leiden tot de dood of ernstig letsel.

Elektrocutie. Watercontact met een stroombron zal, indien niet vermeden, de dood of ernstig letsel tot gevolg hebben.

Elektrocutie. Schakel in geval van een elektrisch ongeval onmiddellijk de stroom uit. Gebruik niet-geleidende hulpmiddelen om het slachtoffer te bevrijden van de stroomvoerende geleider. Pas eerste hulp toe en roep medische hulp in. Het niet naleven hiervan zal de dood of ernstig letsel tot gevolg hebben.

• De National Electric Code (NEC) vereist dat het frame en de externe elektrisch geleidende delen van de generator correct zijn aangesloten op een goedgekeurde aardverbinding. Lokale elektrische voorschriften kunnen ook een correcte aarding van de generator vereisen. Raadpleeg een lokale elektricien voor de aardingsvereisten in de omgeving.
• Gebruik een aardlekschakelaar in vochtige of sterk geleidende ruimten (zoals metalen vlonders of staalconstructies).
• Zodra de generator buiten is gestart, sluit u de elektrische belastingen aan op de verlengkabel(s) binnen.

Brandgevaren

Explosie en brand. Brandstof en dampen zijn extreem ontvlambaar en explosief. Vul brandstof bij in een goed geventileerde ruimte. Houd vuur en vonken uit de buurt. Het niet naleven hiervan zal de dood of ernstig letsel tot gevolg hebben. (000105)

Explosie en brand. Vul de brandstoftank niet te vol. Vul tot 1/2 inch van de bovenkant van de tank om ruimte te laten voor brandstofuitzetting. Overvulling kan ertoe leiden dat brandstof op de motor terechtkomt en brand of een explosie veroorzaakt, wat de dood of ernstig letsel tot gevolg zal hebben.

Persoonlijk letsel. Steek geen voorwerpen door de luchtroosters. De generator kan op elk moment starten en kan leiden tot de dood, ernstig letsel en schade aan het apparaat.

Brandrisico. Brandstof en dampen zijn extreem ontvlambaar. Niet binnenshuis gebruiken. Dit kan leiden tot de dood, ernstig letsel of schade aan eigendommen of apparatuur.

Explosie- en brandrisico. Niet roken in de buurt van het apparaat. Houd vuur en vonken uit de buurt. Het niet naleven hiervan kan leiden tot de dood, ernstig letsel of schade aan eigendommen of apparatuur.

Explosie en brand. Niet roken tijdens het tanken van het apparaat. Het niet naleven hiervan kan leiden tot de dood, ernstig letsel of schade aan eigendommen of apparatuur.

Brandrisico. Hete motoruitlaatgassen kunnen bepaalde materialen ontsteken. Houd aan alle kanten van de generator een afstand van minstens anderhalve meter vrij, inclusief boven het hoofd, om het risico op brand, schade aan eigendommen of persoonlijk letsel te verminderen.

• Veeg eventuele gemorste brandstof of olie onmiddellijk op. Controleer of er geen brandbare materialen op of in de buurt van de generator zijn achtergebleven. Houd het gebied rondom de generator schoon en vrij van vuil en houd een afstand van anderhalve meter aan alle kanten vrij om een goede ventilatie van de generator mogelijk te maken en het risico op brand te verminderen. Niet gebruiken in een afgesloten of gedeeltelijk afgesloten ruimte.
• Gebruik de generator niet als aangesloten elektrische apparaten oververhit raken, als de elektrische output wegvalt, als de motor of generator vonken vertoont of als er vlammen of rook worden waargenomen terwijl het apparaat draait.
• Houd te allen tijde een brandblusser in de buurt van de generator.

Algemene informatie en installatie

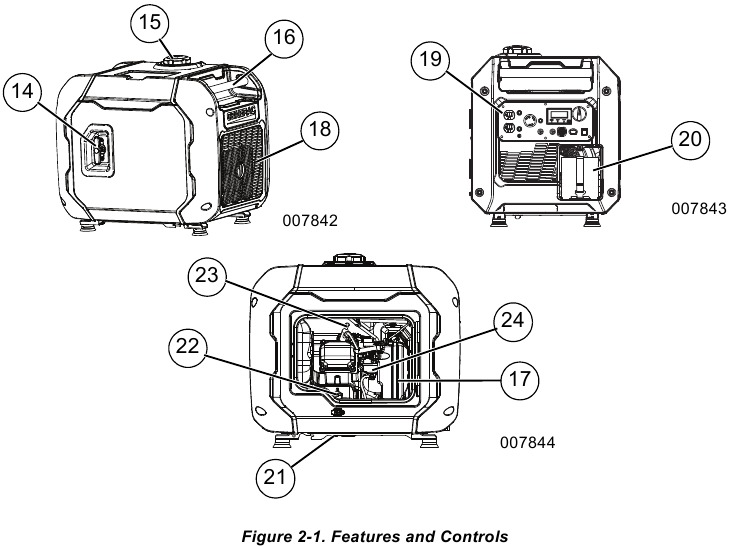

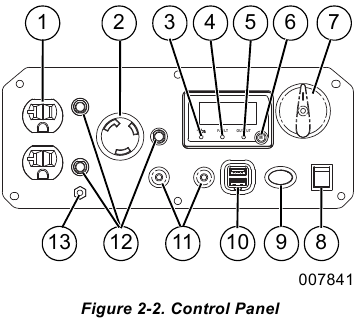

Generatorcomponenten

1. 120V, 20A-contactdoos
2. 120V, 30A-contactdoos (NEMA L5-30R)
3. Waarschuwing laag oliepeil
4. Waarschuwing overbelasting
5. AC-stroomlampje
6. Paginaweergave
7. Uit/Aan/Choke-schakelaar
8. Startschakelaar
9. Engine Smart Control (ESC)
10. 1A/2.1A, 5 VDC USB-aansluiting
11. Parallelle aansluitingen
12. AC-stroomonderbrekers
13. Aardingspunt
14. Terugslagstarter
15. Brandstoftankdop
16. Handvat
17. Luchtfilter
18. Geluiddemper
19. Bedieningspaneel
20. Accu
21. Olieaftappunt
22. Olievulopening
23. Bougie
24. Carburateur

Ken uw generator

Raadpleeg de handleiding. Lees en begrijp de handleiding volledig voordat u het product gebruikt. Het niet volledig begrijpen van de handleiding en het product kan leiden tot de dood of ernstig letsel.

Productspecificaties

Generatorspecificaties	iQ3500
Nominaal vermogen	3000 W
Startvermogen	3500 W
Nominale AC-spanning	120V
Nominale AC-belasting bij 120V	25 ampère**
Nominale frequentie	60 Hz
Afmetingen L x B x H (in/mm)	23,7 x 18 x 21,7 (601 x 457,6 x 552,4)
Gewicht (droog)	109,1 lb. (49,5 kg)
** Bedrijfstemperatuurbereik: -13 graden C (8 graden F) tot 40 graden C (104 graden F). Bij gebruik boven 25 graden C (77 graden F) kan er een vermindering van het vermogen optreden. ** Het maximale wattage en de maximale stroom zijn onderhevig aan en worden beperkt door factoren zoals de Btu-inhoud van de brandstof, de omgevingstemperatuur, de hoogte, de staat van de motor, enz. Het maximale vermogen neemt af met ongeveer 3,5% per 1.000 voet boven zeeniveau; en zal ook afnemen met ongeveer 1% voor elke 6°C (10°F) boven een omgevingstemperatuur van 16°C (60°F).
Motorspecificaties	iQ3500
Motortype	Eencilinder, 4-takt
Cilinderinhoud	212 cc
Onderdeelnummer bougie	0J00620106
Type bougie	F7TC / F7RTC / BPR6ES of equivalent
Bougieafstand (in/mm)	0,024-0,028 (0,6-0,7)
Brandstofcapaciteit / type	10 L (2,64 U.S. gallons) / loodvrij
Olietype	Zie Motorolie toevoegen
Oliecapaciteit	0,6 L (0,6 qt.)
Gebruiksduur bij 50% belasting	8,0 uur
* Ga naar www.generac.com of neem contact op met een IASD voor vervangende onderdelen.

Aansluitstekkers

120 VAC, Duplex-contactdoos

De 120 volt-contactdoos is beveiligd tegen overbelasting door de 20 ampère-drukknopcircuitbeveiliging.

120 VAC, 30 ampère-contactdoos

Gebruik een NEMA L5-30R-stekker met deze contactdoos. Sluit een geschikte 3-draads snoerset aan op de stekker en op de gewenste belasting. De snoerset moet geschikt zijn voor 125 volt AC bij 30 ampère (of meer).

Gebruik deze contactdoos om 120 volt AC-, 60Hz-, enkelfasige belastingen te gebruiken die tot 3500 watt, 30 ampère startvermogen en 3000 watt continu vermogen bij 25 ampère vereisen. De contactdoos is beveiligd door een 30 ampère-druk-om-te-resetten-stroomonderbreker.

Digitale displaymeter

De digitale displaymeter toont verschillende informatiemodi. Druk op de "M" button (knop) om het volgende te bekijken:

• Spanningsuitgang
• Stroomuitgang
• Vermogensuitgang
• Enkele gebruiksduur
• Totale gebruiksduur
• Resterende brandstof
• Resterende gebruiksuren

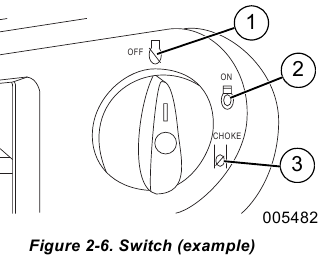

Uit/Aan/Choke-schakelaar

Deze regelt de AAN/UIT-functies, de werking van de choke en de brandstofklep.

• De OFF position (positie) (1) stopt de motor en sluit de brandstoftoevoer af.
• De ON position (positie) (2) is voor normale werking en om het gebruik van de choke geleidelijk te verminderen.
• De CHOKE position (positie) (3) schakelt de brandstofklep in om de motor te starten.

OPMERKING: De CHOKE is niet vereist om een warme motor te starten.

USB-aansluitingen

De 5 VDC, 1/2.1 ampère USB-aansluiting maakt het opladen van compatibele elektronische apparaten mogelijk.

Economieschakelaar

De economieschakelaar heeft 2 bedrijfsmodi:

• On: De stilste modus en het beste bij het gebruik van apparaten of apparatuur die resistieve belastingen zijn (niet-motorstartend), (voorbeeld: tv, videogame, licht, radio).
• Off: Het beste bij het gebruik van zowel inductieve (motorstartende belastingen) als resistieve (niet-motorstartende belastingen), vooral wanneer deze belastingen aan en uit worden gezet (voorbeeld: camper, airconditioner, elektrisch gereedschap).

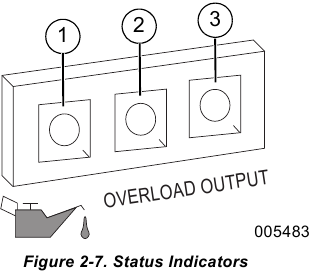

Generatorstatuslampjes

• Overload LED (rood): Geeft systeemoverbelasting aan (2). Tijdens het starten van de motor is het normaal dat de overbelastings-LED enkele seconden oplicht. Als de LED blijft branden en de gereed-LED uitgaat, blijft de motor draaien zonder uitgangsvermogen. Verwijder alle toegepaste belastingen en controleer of de aangesloten apparaten het aanbevolen uitgangsvermogen overschrijden. Controleer op defecte of kortgesloten aansluitingen. Om de elektrische output te herstellen, draait u de draaiknop naar OFF (uit) om te resetten. Start de motor. Als de toestand is gecorrigeerd, zal de oranje LED niet oplichten en wordt de elektrische output hersteld. Belastingen kunnen worden toegepast zodra de groene LED oplicht. Als de oranje LED terugkeert, neem dan contact op met een IASD.
• Low Oil Level LED (geel): Licht op wanneer het oliepeil onder het veilige bedrijfsniveau is. De motor schakelt uit (1).
• Power LED (groen): Geeft de output van de generator aan (3) (tenzij er sprake is van een laag oliepeil of een overbelasting).

Stroombeveiligingen

De AC-contactdozen worden beschermd door een AC-stroombeveiliging. Als de generator overbelast is of er een externe kortsluiting optreedt, wordt de stroombeveiliging geactiveerd. Als dit gebeurt, koppel dan alle elektrische belastingen los om de oorzaak van het probleem te achterhalen voordat u de generator opnieuw gebruikt. Verminder de belasting als de stroombeveiliging is geactiveerd.
OPMERKING: Het continu activeren van de stroombeveiliging kan schade aan de generator of apparatuur veroorzaken.
Druk op de knop van de beveiliging om de stroombeveiliging te resetten.

Inhoud uit de doos halen

1. Open de doos volledig door elke hoek van boven naar beneden door te snijden.
2. Verwijder en controleer de inhoud van de doos voor de montage. De inhoud van de doos moet het volgende bevatten:

Accessoires

Item	Aantal.
Hoofdeenheid	1
Gebruikershandleiding	1
Motorolie	1
Olietrechter	1
Gereedschapskist	1
Servicegarantie	1
Emissiesgarantie	1

3. Bel de klantenservice van Generac op 1-888- GENERAC (1-888-436-3722) met het model- en serienummer van de unit voor ontbrekende inhoud van de doos.
4. Noteer het model, het serienummer en de aankoopdatum op de voorkant van deze handleiding.

Aansluiting van de accukabel (indien aanwezig)

Apparatuurschade. Maak de accuaansluitingen niet in omgekeerde volgorde. Dit zal leiden tot schade aan de apparatuur.
De unit is verzonden met de accukabels losgekoppeld.
Zie Afbeelding 2-7.

1. Gebruik een kruiskopschroevendraaier om de schroef van de accuklep te verwijderen.
2. Verwijder de accuband (1) van de accu (2).

3. Sluit eerst de rode kabels aan op de positieve (+) accupool met de meegeleverde bout en moer.
4. Zorg ervoor dat de aansluitingen goed vastzitten en schuif de rubberen beschermhoes over de positieve (+) accupool en de aansluiting.
5. Sluit de zwarte kabels aan op de negatieve (-) accupool met de meegeleverde bout en moer. Schuif de rubberen beschermhoes over de negatieve (-) accupool en de aansluiting.
6. Zorg ervoor dat alle aansluitingen goed vastzitten.

OPMERKING: Als de accu de motor niet kan starten, laad deze dan op met een geschikte 12V-lader of start de generator handmatig en laat deze draaien tot hij is opgeladen.

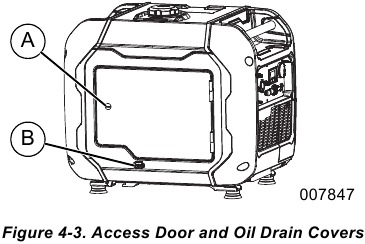

Motorolie toevoegen

Motorschade. Controleer het juiste type en de juiste hoeveelheid motorolie voordat u de motor start. Het nalaten hiervan kan leiden tot motorschade.
OPMERKING: De generator wordt zonder olie in de motor verzonden. Voeg de olie langzaam toe en controleer het oliepeil regelmatig tijdens het vullen om ervoor te zorgen dat er niet te veel wordt gevuld.

1. Plaats de generator op een vlakke ondergrond.

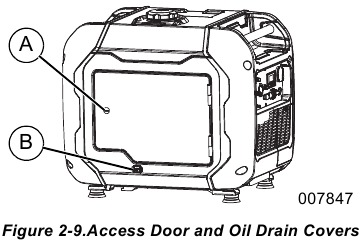

2. Gebruik een platte schroevendraaier en draai de vergrendeling 1/4 slag met de klok mee om de servicedeur (A) te openen.

3. Maak het gebied rond de olievulopening en de olieaftapplug schoon.
4. Verwijder de olievuldop en veeg de peilstok schoon.

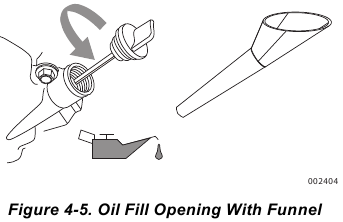

5. Steek de trechter in de olievulopening. Voeg de aanbevolen motorolie toe indien nodig. Het klimaat bepaalt de juiste viscositeit van de motorolie. Zie de tabel om de juiste viscositeit te selecteren.
   OPMERKING: Gebruik olie op petroleum basis (meegeleverd) voor het inrijden van de motor voordat u synthetische olie gebruikt.

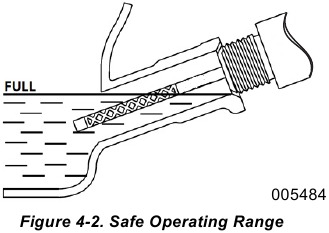

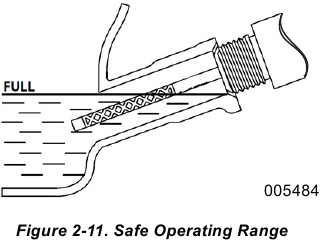

6. Om het oliepeil te controleren, verwijdert u de trechter en steekt u de peilstok in de olievulhals.

7. Verwijder de peilstok en controleer of het oliepeil zich binnen het veilige bedrijfsbereik bevindt.
   OPMERKING: Controleer het oliepeil regelmatig tijdens het vullen om ervoor te zorgen dat er niet te veel wordt gevuld.
8. Installeer de olievuldop/peilstok en draai deze met de hand vast.
9. Veeg eventueel gemorste olie op.
10. Voer de olie op de juiste manier af in overeenstemming met alle toepasselijke voorschriften.

Brandstof

Explosie en brand. Brandstof en dampen zijn extreem ontvlambaar en explosief. Voeg brandstof toe in een goed geventileerde ruimte. Houd vuur en vonken uit de buurt. Het nalaten hiervan zal leiden tot de dood of ernstig letsel.

Explosie en brand. Vul de brandstoftank niet te vol. Vul tot 1/2 inch vanaf de bovenkant van de tank om ruimte te laten voor brandstofuitzetting. Overvulling kan ertoe leiden dat er brandstof op de motor terechtkomt, wat brand of een explosie kan veroorzaken, wat zal leiden tot de dood of ernstig letsel.

De brandstofvereisten zijn als volgt:

• Schone, verse, loodvrije benzine.
• Minimale classificatie van 87 octaan/87 AKI (91 RON).
• Tot 10% ethanol (gasohol) is acceptabel.
• Gebruik GEEN E85.
• Gebruik GEEN gasoliemengsel.
• Wijzig de motor NIET om op alternatieve brandstoffen te draaien. Stabiliseer de brandstof voor opslag.

1. Controleer of de unit is uitgeschakeld en volledig is afgekoeld voordat u brandstof toevoegt.
2. Plaats de unit op een vlakke ondergrond in een goed geventileerde ruimte.


   Explosie en brand. Controleer of de brandstofdopventilatie op ON (aan) staat voor gebruik, en op OFF (uit) voor transport en opslag. Het nalaten hiervan kan leiden tot slechte prestaties van de unit, de dood of ernstig letsel.
3. Maak het gebied rond de brandstofdop schoon.
4. Draai de dop langzaam om hem te verwijderen.
5. Voeg langzaam de aanbevolen brandstof toe. Niet te vol vullen.
6. Installeer de brandstofdop.
   OPMERKING: Laat gemorste brandstof verdampen voordat u de unit start.

BELANGRIJKE OPMERKING: Het is belangrijk om te voorkomen dat er gomaanslag ontstaat in brandstofsysteem onderdelen zoals de carburateur, de brandstofslang of de tank tijdens opslag. Alcohol gemengde brandstoffen (gasohol, ethanol of methanol genoemd) kunnen vocht aantrekken, wat leidt tot scheiding en vorming van zuren tijdens opslag. Zure gas kan het brandstofsysteem van een motor beschadigen tijdens opslag. Om motorproblemen te voorkomen, moet het brandstofsysteem worden geleegd voordat het 30 dagen of langer wordt opgeslagen. Zie de Opslag sectie. Gebruik nooit motor- of carburateurreinigers in de brandstoftank, omdat er permanente schade kan ontstaan.

Werking

Vragen over werking en gebruik

Bel Generac Customer Service op 1-888GENERAC (1-888-436-3722) met vragen of zorgen over de werking en het onderhoud van de apparatuur.

Voordat u de motor start

1. Controleer of het motoroliepeil correct is.
2. Controleer of het brandstofpeil correct is.
3. Controleer of het apparaat stevig op een vlakke ondergrond staat, met voldoende ruimte en in een goed geventileerde ruimte.

De generator voorbereiden voor gebruik

Verstikking. Draaiende motoren produceren koolmonoxide, een kleurloos, geurloos, giftig gas. Koolmonoxide zal, indien niet vermeden, leiden tot de dood of ernstig letsel.

Verstikking. Het uitlaatsysteem moet goed worden onderhouden. Wijzig of modificeer het uitlaatsysteem niet zodanig dat het onveilig wordt of niet voldoet aan de lokale voorschriften en/of normen. Het niet naleven hiervan zal leiden tot de dood of ernstig letsel.

Brandgevaar. Gebruik de generator niet zonder geïnstalleerde vonkenvanger. Het niet naleven hiervan kan leiden tot de dood of ernstig letsel.

Verstikking. Gebruik binnenshuis altijd een batterijgevoede koolmonoxidemelder en installeer deze volgens de instructies van de fabrikant. Het niet naleven hiervan kan leiden tot de dood of ernstig letsel.

Brandgevaar. Hete oppervlakken kunnen brandbare stoffen ontsteken, met brand tot gevolg. Brand kan leiden tot de dood of ernstig letsel.

Hete oppervlakken. Raak bij het bedienen van de machine geen hete oppervlakken aan. Houd de machine tijdens gebruik uit de buurt van brandbare stoffen. Hete oppervlakken kunnen ernstige brandwonden of brand veroorzaken.

Schade aan apparatuur en eigendommen. Koppel elektrische belastingen los voordat u het apparaat start of stopt. Het niet naleven hiervan kan leiden tot schade aan apparatuur en eigendommen.

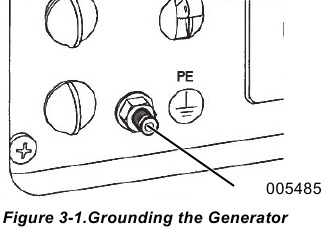

De generator aarden tijdens gebruik

De generator is uitgerust met een aardleiding die het generatorframe en de aardingsklemmen op de AC-uitgangscontactdozen verbindt (zie NEC 250.34 (A). Hierdoor kan de generator als draagbaar worden gebruikt zonder het frame van de generator te aarden zoals gespecificeerd in NEC 250.34.

• Neutraal zwevend

De generator (statorwikkeling) is geïsoleerd van het frame en van de aardpen van het AC-stopcontact. Elektrische apparaten die een geaarde stopcontactpinaansluiting vereisen, werken niet als de aardpen van het stopcontact niet functioneert.

Ken de limieten van de generator

Overbelasting van een generator kan leiden tot schade aan de generator en de aangesloten elektrische apparaten. Neem het volgende in acht om overbelasting te voorkomen:

• Tel het totale wattage op van alle elektrische apparaten die tegelijkertijd moeten worden aangesloten. Dit totaal mag NIET groter zijn dan de wattagecapaciteit van de generator.
• Het nominale wattage van lampen kan worden afgelezen van gloeilampen. Het nominale wattage van gereedschappen, apparaten en motoren is te vinden op een gegevenslabel of sticker die op het apparaat is aangebracht.
• Als het apparaat, gereedschap of de motor geen wattage aangeeft, vermenigvuldig dan de volts met de ampère om het wattage te bepalen (volts x ampère = watts).
• Sommige elektromotoren, zoals inductiemotoren, hebben ongeveer drie keer meer wattage nodig om te starten dan om te draaien. Deze stroomstoot duurt slechts enkele seconden bij het starten van dergelijke motoren. Zorg ervoor dat u rekening houdt met een hoog startwattage bij het selecteren van elektrische apparaten die op de generator moeten worden aangesloten:

1. Bereken het benodigde wattage om de grootste motor te starten.
2. Tel bij dat cijfer het draaiende wattage van alle andere aangesloten belastingen op.

De Wattage Reference Guide is bedoeld om te helpen bepalen hoeveel items de generator tegelijkertijd kan bedienen.
LET OP: Alle cijfers zijn bij benadering. Raadpleeg het gegevenslabel op het apparaat voor de wattagevereisten.

Wattage Reference Guide

Apparaat	Draaiende watts
*Airconditioner (12.000 Btu)	1700
*Airconditioner (24.000 Btu)	3800
*Airconditioner (40.000 Btu)	6000
Batterijlader (20 Amp)	500
Bandschuurmachine (3")	1000
Kettingzaag	1200
Cirkelzaag (6-1/2")	800 tot 1000
*Wasdroger (elektrisch)	5750
*Wasdroger (gas)	700
*Wasmachine	1150
Koffiezetapparaat	1750
*Compressor (1 HP)	2000
*Compressor (3/4 HP)	1800
*Compressor (1/2 HP)	1400
Krultang	700
*Luchtontvochtiger	650
Schijfschuurmachine (9")	1200
Kantjesknipper	500
Elektrische deken	400
Elektrisch spijkerpistool	1200
Elektrisch fornuis (per element)	1500
Elektrische braadpan	1250
*Vriezer	700
*Ventilator van de verwarming (3/5 HP)	875
*Garagedeuropener	500 tot 750
Haardroger	1200
Handboor	250 tot 1100
Heggenschaar	450
Slagschroevendraaier	500
Strijkijzer	1200
*Jetpomp	800
Grasmaaier	1200
Gloeilamp	100
Magnetron	700 tot 1000
*Melkkoeler	1100
Oliebrander op verwarming	300
Oliegestookte ruimteverwarming (140.000 Btu)	400
Oliegestookte ruimteverwarming (85.000 Btu)	225
Oliegestookte ruimteverwarming (30.000 Btu)	150
*Verfspuit, Airless (1/3 HP)	600
Verfspuit, Airless (handheld)	150
Radio	50 tot 200
*Koelkast	700
Slowcooker	200
*Dompelpomp (1-1/2 HP)	2800
*Dompelpomp (1 HP)	2000
*Dompelpomp (1/2 HP)	1500
*Dompelpomp	800 tot 1050
*Tafelzaag (10")	1750 tot 2000
Televisie	200 tot 500
Broodrooster	1000 tot 1650
Gras trimmer	500
* Sta 3 keer het vermelde wattage toe voor het starten van deze apparaten.

Transport/kantelen van het apparaat

Bewaar of vervoer het apparaat niet in een hoek groter dan 15 graden.

Het starten van motoren met trekstarter

Terugslaggevaar. De terugslag kan onverwacht intrekken. Terugslag kan leiden tot de dood of ernstig letsel.

Schade aan apparatuur en eigendommen. Koppel elektrische belastingen los voordat u het apparaat start of stopt. Het niet naleven hiervan kan leiden tot schade aan apparatuur en eigendommen.

1. Draai de Uit/Aan/Choke-schakelaar naar CHOKE (1).
2. Zet de economyschakelaar op UIT.
3. Pak de terugslaghendel stevig vast en trek langzaam totdat er meer weerstand wordt gevoeld. Trek snel omhoog en weg.
4. Zie Afbeelding 3-2. Wanneer de motor start, draait u de Uit/Aan/Choke-knop naar AAN (2). De choke-werking wordt verminderd naarmate de Uit/Aan/Choke-knop naar AAN wordt gedraaid.

LET OP: Als de motor start, maar niet blijft draaien, draait u de Uit/Aan/Choke-knop naar UIT en herhaalt u de startinstructies.

BELANGRIJKE OPMERKING: Overbelast de generator of de afzonderlijke contactdozen op het paneel niet. Zie Afbeelding 3-3. Als er een overbelasting optreedt, gaat de overbelastingsled (A) branden en stopt de AC-uitgang. Om dit te corrigeren, zie Generatorstatuslampjes. Lees Ken de generatorlimieten zorgvuldig door.

Het starten van motoren met elektrische starter

Schade aan apparatuur en eigendommen. Koppel elektrische belastingen los voordat u het apparaat start of stopt. Het niet naleven hiervan kan leiden tot schade aan apparatuur en eigendommen.

1. Haal alle elektrische belastingen uit de stopcontacten van het apparaat voordat u de motor start.
2. Plaats de generator op een vlakke ondergrond.
3. Zie Afbeelding 3-2. Draai de Uit/Aan/Choke-schakelaar naar CHOKE (1).
4. Zet de economyschakelaar op UIT.
5. Duw en houd de Uit/Aan-schakelaar in de AAN-stand. Zie Afbeelding 3-4 (A). Laat de schakelaar los wanneer de motor start.

6. Zie Afbeelding 3-2. Wanneer de motor start, draait u de Uit/Aan/Choke-knop naar AAN (2). De choke-werking wordt verminderd naarmate de Uit/Aan/Choke-knop naar AAN wordt gedraaid.

LET OP: Als de motor start, maar niet blijft draaien, draait u de Uit/Aan/Choke-knop naar UIT en herhaalt u de startinstructies.

Generator uitschakelen

Schade aan apparatuur en eigendommen. Koppel elektrische belastingen los voordat u het apparaat start of stopt. Het niet naleven hiervan kan leiden tot schade aan apparatuur en eigendommen.

1. Schakel alle belastingen uit en haal de stekker van de elektrische belastingen uit de stopcontacten van het generatorpaneel.
2. Laat de motor enkele minuten zonder belasting draaien om de interne temperatuur van de motor en generator te stabiliseren.
3. Zie Afbeelding 3-2 Draai de Uit/Aan/Choke-knop naar UIT (3).
4. Draai de brandstofdop UIT.

Het starten van hete motoren

Schade aan apparatuur en eigendommen. Koppel elektrische belastingen los voordat u het apparaat start of stopt. Het niet naleven hiervan kan leiden tot schade aan apparatuur en eigendommen.

1. Zie Afbeelding 3-2. Draai de Uit/Aan/Choke-knop van STOP naar AAN. Dit opent de brandstofklep en maakt het starten mogelijk.
2. Pak de terugslaghendel stevig vast en trek langzaam totdat er meer weerstand wordt gevoeld. Trek snel omhoog en weg.

Uitschakelsysteem voor laag oliepeil

De motor is uitgerust met een sensor voor een laag oliepeil die de motor automatisch uitschakelt wanneer het oliepeil onder een bepaald niveau daalt om schade aan de motor te voorkomen. Zie Afbeelding 3-3 (B). De motor draait pas als de olie tot het juiste niveau is bijgevuld.
Als de motor uitvalt en er voldoende brandstof is, controleer dan het motoroliepeil.

Parallelle werking

Zie de handleiding van de Parallel Kit of neem contact op met een IASD.
LET OP: Alle aansluitingen op de parallelkit moeten worden gemaakt terwijl beide omvormers zijn uitgeschakeld en alle belastingen zijn losgekoppeld.

1. Zorg ervoor dat de Engine Economy Switch in dezelfde stand staat op beide generatoren.
2. Maak de juiste parallelle aansluitingen op de stopcontacten op elke Generac-omvormer zoals beschreven in de gebruikershandleiding die bij de kit is geleverd. LET OP: Koppel geen parallelle kitaansluitingen los zodra de apparaten draaien.
3. Start beide apparaten volgens de startinstructies. Zodra de groene uitgangsindicator oplicht, kunnen apparaten worden aangesloten en ingeschakeld via het stopcontact van de parallelkit.
4. Volg de instructies voor Generator uitschakelen.
   LET OP: Gebruik alleen een door Generac goedgekeurde parallelkit.

Onderhoud

Regelmatig onderhoud verbetert de prestaties en verlengt de levensduur van de motor/apparatuur. Generac Power Systems, Inc. adviseert om alle onderhoudswerkzaamheden te laten uitvoeren door een Independent Authorized Service Dealer (IASD). Regelmatig onderhoud, vervanging of reparatie van de emissiebeheersingsapparaten en -systemen kan worden uitgevoerd door elke reparatiewerkplaats of persoon naar keuze van de eigenaar. Om kosteloos gebruik te kunnen maken van de garantie op de emissiebeheersing, moeten de werkzaamheden worden uitgevoerd door een IASD. Zie de emissiegarantie.
OPMERKING: Bel 1-888-GENERAC (1-888-4363722) als u vragen heeft over de vervanging van onderdelen.

Onderhoudsschema

Volg de intervallen van het onderhoudsschema, afhankelijk van wat het eerst voorkomt volgens gebruik.
OPMERKING: Ongunstige omstandigheden vereisen vaker onderhoud.
OPMERKING: Alle vereiste onderhoud en afstellingen moeten elk seizoen worden uitgevoerd, zoals beschreven in de volgende tabel.

Bij elk gebruik

Controleer het motoroliepeil

Elke 100 uur of elke 6 maanden

Luchtfilter reinigen/vervangen**

Olie verversen ǂ

Vonkenvanger reinigen/vervangen

Elke 300 uur of elk seizoen*

Bougie vervangen

Vonkenvanger reinigen

Brandstoffilter vervangen +

Klepspeling aanpassen

Controleer de carterontluchtingsslang/vervang deze

Cilinderkop controleren +

Fittingen/bevestigingsmiddelen controleren +

ǂ Ververs de olie na de eerste maand of 20 bedrijfsuren. + Uit te voeren door IASD. * Ververs de olie elke maand bij zware belasting of hoge temperaturen. ** Vaker reinigen in vuile of stoffige bedrijfsomstandigheden. Vervang luchtfilteronderdelen als ze niet voldoende kunnen worden gereinigd. *** Controleer de klepspeling en stel deze indien nodig af na de eerste 50 bedrijfsuren en daarna elke 300 uur.

Preventief onderhoud

Vuil of afval kan een onjuiste werking en schade aan de apparatuur veroorzaken. Reinig de generator dagelijks of voor elk gebruik. Houd het gebied rond en achter de uitlaat vrij van brandbaar afval. Inspecteer alle koelluchtopeningen op de generator.

Persoonlijk letsel. Steek geen voorwerpen in de koelluchtsleuven. De generator kan op elk moment starten en kan leiden tot de dood, ernstig letsel en schade aan de unit.

• Gebruik een vochtige doek om de buitenkant schoon te vegen.
• Gebruik een zachte borstel om aangekoekt vuil, olie, enz. los te maken.
• Gebruik een stofzuiger om los vuil en afval op te zuigen.
• Er kan lagedruklucht (niet meer dan 25 psi) worden gebruikt om vuil weg te blazen. Inspecteer de koelluchtsleuven en -openingen op de generator. Deze openingen moeten schoon en vrij worden gehouden.

OPMERKING: Gebruik GEEN tuinslang om de generator te reinigen. Er kan water in het brandstofsysteem van de motor terechtkomen en problemen veroorzaken. Als er water in de generator komt via de koelluchtsleuven, blijft er water achter in holtes en spleten van de rotor- en statorwikkelingsisolatie. De ophoping van water en vuil op de interne wikkelingen van de generator vermindert de isolatieweerstand van de wikkelingen.

Motoronderhoud

Per ongeluk opstarten. Koppel de bougiekabels los bij werkzaamheden aan de unit. Het nalaten hiervan kan leiden tot de dood of ernstig letsel.

Aanbevelingen voor motorolie

Om de productgarantie te behouden, moet de motorolie worden ververst in overeenstemming met de aanbevelingen in deze handleiding. Voor uw gemak zijn er onderhoudskits van de fabrikant verkrijgbaar die zijn ontworpen en bedoeld voor gebruik op dit product en die motorolie, oliefilter, luchtfilter, bougie(s), een werkplaatshanddoek en een trechter bevatten. Deze kits zijn verkrijgbaar bij een Independent Authorized Service Dealer (IASD).

Motoroliepeil controleren

Risico op brandwonden. Laat de motor afkoelen voordat u de olie of koelvloeistof aftapt. Het nalaten hiervan kan leiden tot de dood of ernstig letsel.
Controleer het motoroliepeil voor elk gebruik of elke 8 bedrijfsuren.

1. Plaats de generator op een vlakke ondergrond.
2. Gebruik een platte schroevendraaier en draai het slot 1/4 slag met de klok mee om de servicedeur (A) te openen.

3. Maak het gebied rond de olievuldop schoon.
4. Verwijder de olievuldop en veeg de peilstok schoon.

5. Om het oliepeil te controleren, steekt u de peilstok in de olievulhals zonder deze vast te schroeven.

6. Verwijder de peilstok en controleer of het oliepeil zich binnen het veilige bedrijfsbereik bevindt.
7. Voeg indien nodig de aanbevolen motorolie toe.
   OPMERKING: Controleer het oliepeil regelmatig tijdens het vullen om te voorkomen dat er te veel olie wordt gevuld.
8. Plaats de olievuldop/peilstok terug en draai deze met de hand vast.
   OPMERKING: Sommige units hebben meer dan één olievulopening. Het is slechts nodig om één olievulpunt te gebruiken.

Motorolie verversen

Per ongeluk opstarten. Koppel de bougiekabels los bij werkzaamheden aan de unit. Het nalaten hiervan kan leiden tot de dood of ernstig letsel.
Bij gebruik van de generator onder extreme, vuile, stoffige omstandigheden of bij extreem warm weer, moet de olie vaker worden ververst.
OPMERKING: Vervuil niet. Spaar de hulpbronnen. Breng gebruikte olie terug naar inzamelcentra.
Ververs de olie terwijl de motor nog warm is van het draaien, als volgt:

1. Plaats de generator op een vlakke ondergrond.
2. Zie Afbeelding 4-3. Gebruik een platte schroevendraaier en draai het slot 1/4 slag met de klok mee om de servicedeur (A) te openen.
3. Koppel de bougiekabel los van de bougie en plaats de kabel zo dat deze geen contact kan maken met de bougie.
4. Maak het gebied rond de olievuldop en de olieaftapplug schoon.
5. Zie Afbeelding 4-3. Verwijder de rubberen afdekking van de olieaftapbout (B).

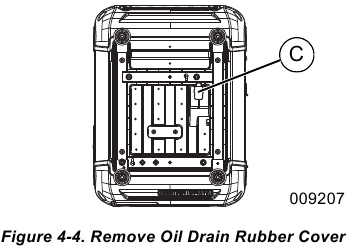

6. Verwijder de rubberen afdekking van de olieaftap onderaan de unit onder de olieaftapbout (C). Gebruik een 10 mm-dop met verlengstuk om de olieaftapbout te verwijderen om de olie in een geschikte container af te tappen.

7. Zodra de olie voldoende uit de unit is afgetapt, installeert en draait u de aftapbout vast.
8. Veeg gemorste olie op. Plaats de rubberen afdekkingen terug.
9. Verwijder de olievuldop.
10. Steek de trechter in de olievulopening. Zie Afbeelding 4-5. Voeg indien nodig de aanbevolen motorolie toe.

11. Om het oliepeil te controleren, verwijdert u de trechter en steekt u de peilstok in de olievulhals zonder deze vast te schroeven. Zie Afbeelding 4-2.
12. Verwijder de peilstok en controleer of het oliepeil zich binnen het veilige bedrijfsbereik bevindt.
    OPMERKING: Controleer het oliepeil regelmatig tijdens het vullen om te voorkomen dat er te veel olie wordt gevuld.
13. Plaats de olievuldop/peilstok terug en draai deze met de hand vast.
14. Veeg gemorste olie op.
15. Voer de olie op de juiste manier af in overeenstemming met alle toepasselijke voorschriften.

Luchtfilter

De motor werkt niet goed en kan beschadigd raken als er met een vuil luchtfilter wordt gereden. Ververs het luchtfilter vaker in vuile of stoffige omstandigheden.
Om het luchtfilter te verversen:

1. Draai bout (A) los en verwijder de afdekking van het luchtfilter.

2. Was het filter (B) in een sopje. Knijp droog in een schone doek (NIET WRINGEN).
3. Maak de afdekking van het luchtfilter schoon voordat u deze installeert.
4. Plaats de zijafdekking en de schroeven terug.

OPMERKING: Neem contact op met het dichtstbijzijnde geautoriseerde servicecentrum op 1-888436-3722 om een nieuw luchtfilter te bestellen.

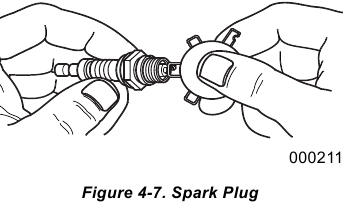

Bougie onderhouden

Om de bougie te onderhouden:

1. Verwijder de bougieafdekking. Zie Afbeelding 2-1.
2. Maak het gebied rond de bougie schoon.
3. Verwijder en inspecteer de bougie.
4. Inspecteer de elektrodenafstand met een draadvoeler en stel de bougieafstand opnieuw in op 0,6 - 0,7 mm (0,024 - 0,028 inch).

   OPMERKING: Vervang de bougie als de elektroden putjes vertonen, verbrand zijn of het porselein is gebarsten. Gebruik UITSLUITEND de aanbevolen vervangingsbougie. Zie Productspecificaties.
5. Installeer de bougie met de hand vast en draai deze vervolgens nog 3/8 tot 1/2 slag vast met behulp van een bougiesleutel.

Inspecteer de uitlaat en vonkenvanger

OPMERKING: Het is een schending van California Public Resource Code, Section 4442, om de motor te gebruiken of te bedienen op met bos bedekt, met struikgewas bedekt of met gras bedekt land, tenzij het uitlaatsysteem is uitgerust met een vonkenvanger, zoals gedefinieerd in Section 4442, die in effectieve werkende staat wordt gehouden. Andere staten of federale jurisdicties kunnen vergelijkbare wetten hebben.
Neem contact op met de oorspronkelijke fabrikant van de apparatuur, de detailhandelaar of de dealer om een vonkenvanger te verkrijgen die is ontworpen voor het uitlaatsysteem dat op deze motor is geïnstalleerd.
OPMERKING: Gebruik UITSLUITEND originele vervangingsonderdelen.
Inspecteer de uitlaat op scheuren, corrosie of andere schade. Verwijder de vonkenvanger, indien aanwezig, en inspecteer deze op schade of koolstofblokkade. Vervang onderdelen indien nodig.

Inspecteer het vonkenvangerscherm

Hete oppervlakken. Raak bij het bedienen van de machine geen hete oppervlakken aan. Houd de machine tijdens gebruik uit de buurt van brandbare stoffen. Hete oppervlakken kunnen leiden tot ernstige brandwonden of brand.

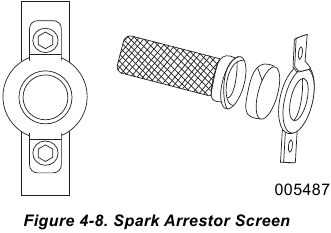

Reinig het vonkenvangerscherm
De motoruitlaatdemper heeft een vonkenvangerscherm. Inspecteer en reinig het scherm om de 50 bedrijfsuren of elk seizoen, afhankelijk van wat het eerst komt.
Om de vonkenvanger te onderhouden:

1. Verwijder de klem om de houder te verwijderen.

2. Schuif de vonkenvangerschermen uit de uitlaatpijp van de uitlaatdemper.
3. Inspecteer de schermen en vervang ze als ze gescheurd, geperforeerd of anderszins beschadigd zijn. Gebruik GEEN defect scherm. Als het scherm niet beschadigd is, reinig het dan met een commercieel oplosmiddel.
4. Plaats de schermen en de houder terug en zet ze vast met de klem.

Klepspeling

Neem contact op met een Independent Authorized Service Dealer voor servicehulp. Een juiste klepspeling is essentieel voor het verlengen van de levensduur van de motor.
Controleer de klepspeling na de eerste vijftig bedrijfsuren. Pas indien nodig aan.

• Inlaat — 0,10 ± 0,02 mm (koud), (0,004" ± 0,001" inch)
• Uitlaat — 0,10 ± 0,02 mm (koud) (0,004" ± 0,001" inch)

Opslag

Algemeen

Explosie en brand. Brandstof en dampen zijn extreem ontvlambaar en explosief. Bewaar brandstof in een goed geventileerde ruimte. Houd vuur en vonken uit de buurt. Het nalaten hiervan zal leiden tot de dood of ernstig letsel.

Brandgevaar. Controleer of de machine goed is afgekoeld voordat u de afdekking installeert en de machine opbergt. Hete oppervlakken kunnen leiden tot brand.
Het wordt aanbevolen om de generator om de 30 dagen gedurende 30 minuten te starten en te laten draaien. Als dit niet mogelijk is, raadpleeg dan de volgende lijst om de unit voor te bereiden op opslag.

• Plaats GEEN opbergkleed op een hete generator. Laat de unit afkoelen tot kamertemperatuur voordat u deze opbergt.
• Bewaar GEEN brandstof van het ene seizoen naar het andere, tenzij deze op de juiste manier is behandeld.
• Vervang de brandstofcontainer als er roest aanwezig is. Roest in de brandstof veroorzaakt problemen met het brandstofsysteem.
• Bedek de unit met een geschikte beschermende, vochtbestendige hoes.
• Bewaar de unit in een schone, droge ruimte.
• Bewaar de generator en brandstof altijd uit de buurt van warmte- en ontstekingsbronnen.

Bereid het brandstofsysteem/de motor voor op opslag

Brandstof die langer dan 30 dagen wordt bewaard, kan slecht worden en schade toebrengen aan de onderdelen van het brandstofsysteem. Houd de brandstof vers, gebruik brandstofstabilisator.
Als er brandstofstabilisator aan het brandstofsysteem wordt toegevoegd, bereidt u de motor voor op langdurige opslag en laat u deze draaien. Laat de motor 10-15 minuten draaien om de stabilisator door het brandstofsysteem te laten circuleren. Goed voorbereide brandstof kan tot 24 maanden worden bewaard.
OPMERKING: Als de brandstof niet is behandeld met brandstofstabilisator, moet deze in een goedgekeurde container worden afgetapt. Laat de motor draaien totdat deze stopt door gebrek aan brandstof. Het gebruik van brandstofstabilisator in de brandstofopslagcontainer wordt aanbevolen om de brandstof vers te houden.

1. Ververs de motorolie.
2. Verwijder de bougie.
3. Giet een eetlepel (5-10 cc) schone motorolie of spuit een geschikt nevelmiddel in de cilinder.


   Visusverlies. Oogbescherming is vereist om spuiten uit het bougiegat te voorkomen bij het starten van de motor. Het nalaten hiervan kan leiden tot visusverlies.
4. Trek meerdere keren aan de starter om de olie in de cilinder te verdelen.
5. Installeer de bougie.
6. Trek langzaam aan de terugslag totdat er weerstand wordt gevoeld. Hierdoor worden de kleppen gesloten, zodat er geen vocht in de motorcilinder kan komen. Laat de terugslag voorzichtig los.

Olie verversen

Ververs de motorolie voor opslag. Zie, Motorolie verversen.

Probleemoplossing

PROBLEEM	OORZAAK	CORRECTIE
Motor start niet.	Draaiknop uitgeschakeld. Geen brandstof. Defecte bougie. Verstopte brandstoffilter. Defecte of vastzittende draaiknop. Incorrect motoroliepeil. Defecte bobine. Brandstofdopventilatie UIT. Carb is overstroomd. Gasklep gesloten.	Schakel de draaiknop in. Vul de brandstoftank. Vervang de bougie. Vervang de brandstof en de brandstoffilter. Neem contact op met IASD. Controleer/vul de motorolie. Neem contact op met IASD. Zet de brandstofdopventilatie AAN. Tap de carb af. Open de gasklep (duw naar de achterkant van de unit).
Motor start en valt dan uit.	Geen brandstof. Incorrect motoroliepeil. Vervuilde brandstof. Defecte schakelaar voor laag oliepeil.	Vul de brandstoftank. Controleer het motoroliepeil. Neem contact op met IASD. Neem contact op met IASD.
Motor start niet; of start en loopt ruw.*	Choke zit vast of staat aan. Vuil of verstopt luchtfilter. Defecte of vuile bougie. Vuile brandstoffilter. Vuile of vergomde carburateur. Unit niet opgewarmd. Vonkenvanger verstopt.	Schakel de choke uit. Reinig of vervang het luchtfilter. Vervang de bougie. Vervang de brandstof en de brandstoffilter. Reinig de carburateur. Pas geleidelijk de draaiknop aan en verminder de choke totdat de motor soepel loopt in de RUN-stand. Reinig de vonkenvanger.
Geen AC-uitgang.	Generator is overbelast. Omvormermodule is oververhit. Kortsluiting in elektrisch apparaat. Defecte omvormer.	Koppel alle belastingen los. Schakel de generator uit om de module te resetten. Verminder de belastingen en start de generator opnieuw. Controleer of de servicedeur AAN staat. Laat 15 minuten afkoelen door de motor te laten draaien zonder AC-uitgang. Houd de Reset (Reset)-knop op het bedieningspaneel ingedrukt en start de generator opnieuw. Controleer de staat van de verlengsnoeren en de items die van stroom worden voorzien. Houd de Reset (Reset)-knop op het bedieningspaneel ingedrukt. Neem contact op met IASD.
Brandstof lekt uit de afvoerslangen.	Carburateurafvoer in kom is niet gesloten.	Draai de klep met de klok mee om te sluiten.
* Het motortoerental neemt toe en af — Dit is normaal wanneer de generator opstart en de belastingen variëren.

Generac Power Systems, Inc.
S45 W29290 Hwy. 59
Waukesha, WI 53189
1-888-GENERAC (1-888-436-3722)
www.generac.com

Referenties

• Generac - Een totaal energiebedrijf

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

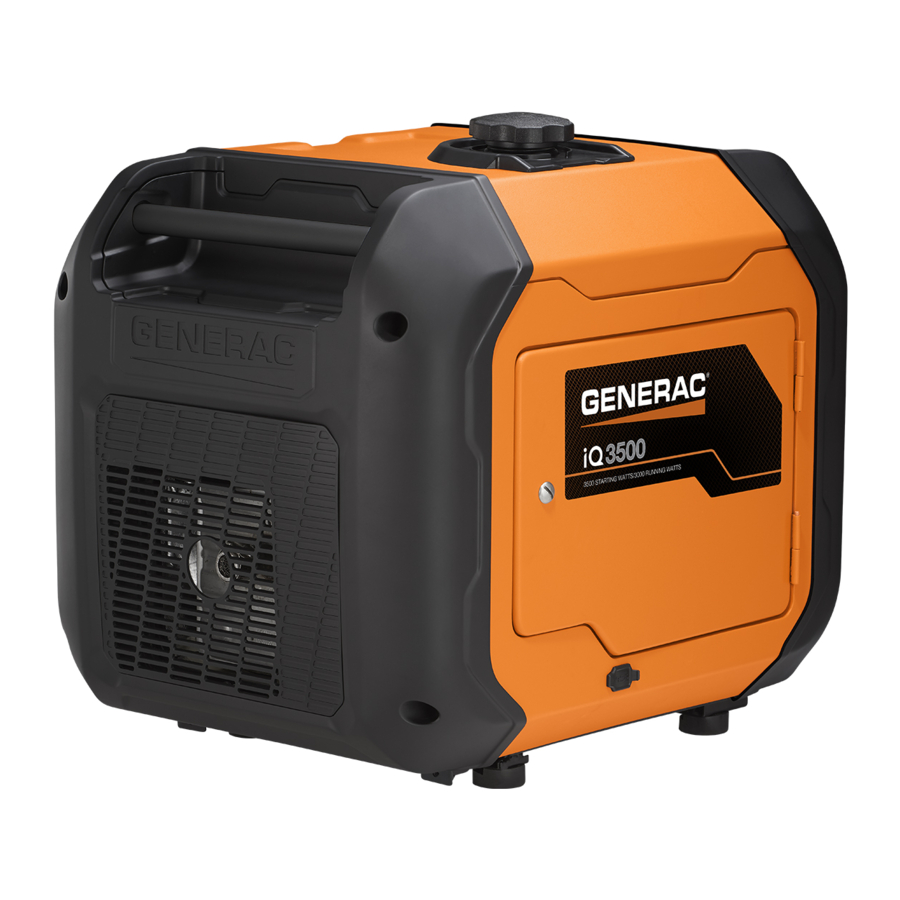

Download Generac iQ3500 - Handleiding draagbare generator

Beschikbare talen
