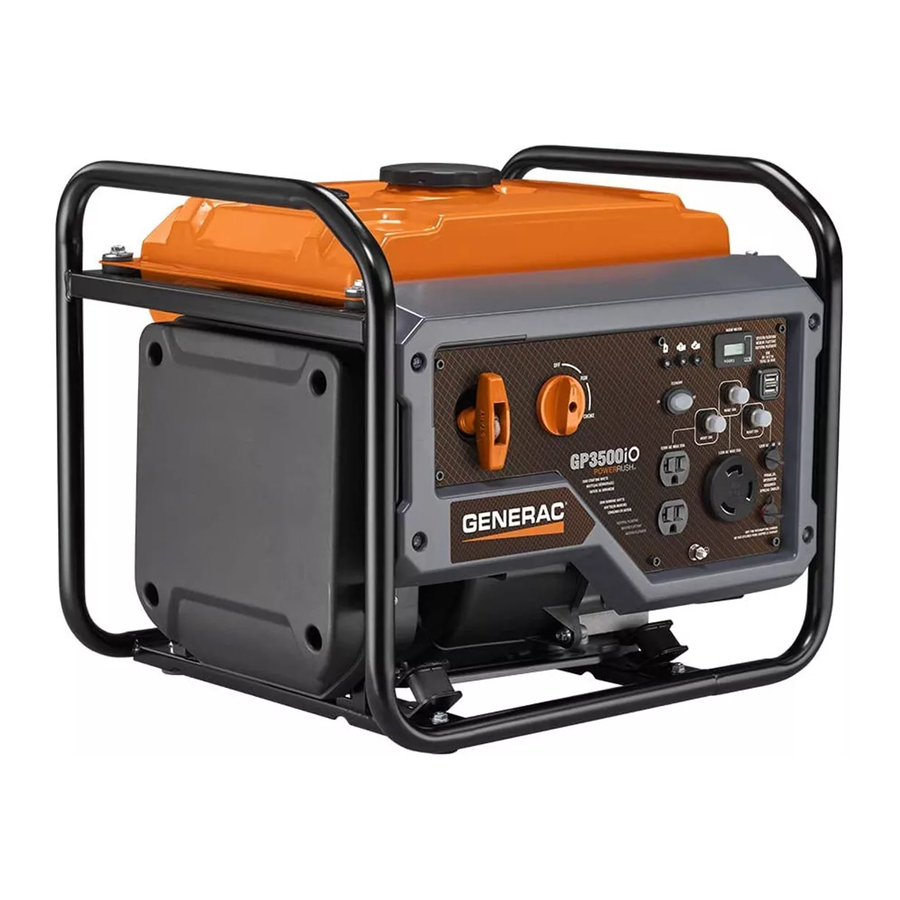

Generac GP3500iO - Handleiding draagbare generator

Inleiding en veiligheid

Levensgevaar. Dit product is niet bedoeld voor gebruik in een kritieke levensondersteunende toepassing. Het niet naleven van deze waarschuwing kan leiden tot de dood of ernstig letsel.

Registreer uw Generac-product op:
WWW.GENERAC.COM
1-888-GENERAC
(1-888-436-3722)

Het bedienen, onderhouden en repareren van deze apparatuur kan u blootstellen aan chemicaliën, waaronder uitlaatgassen van de motor, koolmonoxide, ftalaten en lood, waarvan de staat Californië weet dat ze kanker en geboorteafwijkingen of andere reproductieve schade veroorzaken. Om de blootstelling te minimaliseren, vermijdt u het inademen van uitlaatgassen, laat u de motor niet stationair draaien, behalve wanneer dat nodig is, onderhoudt u uw apparatuur in een goed geventileerde ruimte en draagt u handschoenen of wast u uw handen regelmatig bij het onderhouden van uw apparatuur. Ga voor meer informatie naar www.P65Warnings.ca.gov.

Inleiding

Hartelijk dank voor de aankoop van een Generac Power Systems Inc.-product. Deze unit is ontworpen om hoogwaardige, efficiënte prestaties te leveren en jarenlang mee te gaan bij correct onderhoud.

Raadpleeg de handleiding. Lees en begrijp de handleiding volledig voordat u het product gebruikt. Het niet volledig begrijpen van de handleiding en het product kan leiden tot de dood of ernstig letsel.

Als u een gedeelte van de handleiding niet begrijpt, neem dan contact op met uw dichtstbijzijnde Independent Authorized Service Dealer (IASD) of neem contact op met Generac Customer Service op 1-888-GENERAC (1888-436-3722) of www.generac.com met eventuele vragen of opmerkingen.

De eigenaar is verantwoordelijk voor het juiste onderhoud en het veilige gebruik van de apparatuur. Voordat u deze generator bedient, onderhoudt of opslaat:

• Bestudeer zorgvuldig alle waarschuwingen in deze handleiding en op het product.
• Maak uzelf vertrouwd met deze handleiding en de unit voordat u deze gebruikt.
• Raadpleeg het gedeelte Montage van de handleiding voor instructies over de definitieve montageprocedures. Volg de instructies volledig.

Bewaar deze instructies voor toekomstig gebruik. Lever deze handleiding ALTIJD aan elke persoon die deze machine gaat gebruiken.

De informatie in deze handleiding is nauwkeurig op basis van producten die zijn geproduceerd op het moment van publicatie. De fabrikant behoudt zich het recht voor om technische updates, correcties en productrevisies op elk moment zonder voorafgaande kennisgeving uit te voeren.

Veiligheidsregels

De fabrikant kan niet anticiperen op alle mogelijke omstandigheden die een gevaar kunnen opleveren. De waarschuwingen in deze handleiding en op de labels en stickers die op de unit zijn aangebracht, zijn daarom niet volledig. Als u een procedure, werkmethode of bedieningstechniek gebruikt die de fabrikant niet specifiek aanbeveelt, controleer dan of deze veilig is voor anderen. Zorg er ook voor dat de gebruikte procedure, werkmethode of bedieningstechniek de apparatuur niet onveilig maakt.

In deze publicatie en op labels en stickers die op de generator zijn aangebracht, worden DANGER-, WARNING-, CAUTION- en NOTE-blokken gebruikt om personeel te waarschuwen voor speciale instructies over een bepaalde handeling die gevaarlijk kan zijn als deze onjuist of onzorgvuldig wordt uitgevoerd. Neem ze zorgvuldig in acht. Hun definities zijn als volgt:

Geeft een gevaarlijke situatie aan die, indien niet vermeden, zal leiden tot de dood of ernstig letsel.

Geeft een gevaarlijke situatie aan die, indien niet vermeden, kan leiden tot de dood of ernstig letsel.

Geeft een gevaarlijke situatie aan die, indien niet vermeden, kan leiden tot licht of matig letsel.

OPMERKING: Opmerkingen bevatten aanvullende informatie die belangrijk is voor een procedure en zijn te vinden in de reguliere tekst van deze handleiding.

Deze veiligheidswaarschuwingen kunnen de gevaren die ze aangeven niet wegnemen. Gezond verstand en strikte naleving van de speciale instructies tijdens het uitvoeren van de handeling of service zijn essentieel om ongevallen te voorkomen.

Veiligheidssymbolen en betekenissen

Het gebruik van een generator binnenshuis KAN U IN ENKELE MINUTEN DODEN. Generatoruitlaat bevat koolmonoxide. Dit is een gif dat u niet kunt zien of ruiken.
NOOIT binnenshuis in een huis of garage gebruiken, ZELFS NIET als deuren en ramen openstaan.	Alleen BUITEN gebruiken en ver van ramen, deuren en ventilatieopeningen.

Verstikking. Draaiende motoren produceren koolmonoxide, een kleurloos, reukloos, giftig gas. Koolmonoxide zal, indien niet vermeden, leiden tot de dood of ernstig letsel.

• Als u zich ziek, duizelig of zwak begint te voelen nadat de generator heeft gedraaid, ga dan ONMIDDELLIJK naar de frisse lucht. Raadpleeg een arts, want u kunt koolmonoxidevergiftiging hebben.

Verstikking. Het uitlaatsysteem moet goed worden onderhouden. Wijzig of modificeer het uitlaatsysteem niet zodanig dat het onveilig wordt of niet voldoet aan de lokale voorschriften en/of normen. Als u dit niet doet, kan dit leiden tot de dood of ernstig letsel.

Elektrocutie. Schakel de nutsvoorziening en de noodstroomvoorzieningen uit voordat u de stroombron en de belastinglijnen aansluit. Als u dit niet doet, kan dit leiden tot de dood of ernstig letsel.

Elektrocutie. Watercontact met een stroombron zal, indien niet vermeden, leiden tot de dood of ernstig letsel.

Schade aan apparatuur en eigendommen. Wijzig de constructie of installatie van de generator niet en blokkeer de ventilatie niet. Als u dit niet doet, kan dit leiden tot een onveilige werking of schade aan de generator.

Verstikking. Gebruik altijd een koolmonoxidemelder op batterijen binnenshuis en installeer deze volgens de instructies van de fabrikant. Als u dit niet doet, kan dit leiden tot de dood of ernstig letsel.

Schade aan apparatuur en eigendommen. Gebruik de unit niet op oneffen oppervlakken of in gebieden met overmatig vocht, vuil, stof of corrosieve dampen. Dit kan leiden tot de dood, ernstig letsel, schade aan eigendommen en apparatuur.

Bewegende onderdelen. Houd kleding, haar en aanhangsels uit de buurt van bewegende onderdelen. Als u dit niet doet, kan dit leiden tot de dood of ernstig letsel.

Hete oppervlakken. Raak bij het bedienen van de machine geen hete oppervlakken aan. Houd de machine tijdens gebruik uit de buurt van brandbare stoffen. Hete oppervlakken kunnen ernstige brandwonden of brand veroorzaken.

Persoonlijk letsel. Steek geen voorwerpen door de luchtroosters. De generator kan op elk moment starten en kan leiden tot de dood, ernstig letsel en schade aan de unit.

Risico op letsel. Gebruik of onderhoud deze machine niet als u niet volledig alert bent. Vermoeidheid kan het vermogen om deze apparatuur te onderhouden aantasten en kan leiden tot de dood of ernstig letsel.

Letsel en schade aan apparatuur. Gebruik de generator niet als opstap. Dit kan leiden tot vallen, beschadigde onderdelen, onveilige werking van de apparatuur en kan leiden tot de dood of ernstig letsel.

Schade aan apparatuur. Probeer geen unit te starten of te bedienen die gerepareerd moet worden of waarvoor gepland onderhoud nodig is. Dit kan leiden tot ernstig letsel, de dood of defecten of schade aan de apparatuur.

• Om veiligheidsredenen wordt aanbevolen dat het onderhoud van deze apparatuur wordt uitgevoerd door een IASD. Inspecteer de generator regelmatig en neem contact op met de dichtstbijzijnde IASD voor onderdelen die gerepareerd of vervangen moeten worden.

Gevaren van uitlaatgassen en locatie

Verstikking. Draaiende motoren produceren koolmonoxide, een kleurloos, reukloos, giftig gas. Koolmonoxide zal, indien niet vermeden, leiden tot de dood of ernstig letsel.

Verstikking. Het uitlaatsysteem moet goed worden onderhouden. Wijzig of modificeer het uitlaatsysteem niet zodanig dat het onveilig wordt of niet voldoet aan de lokale voorschriften en/of normen. Als u dit niet doet, kan dit leiden tot de dood of ernstig letsel.

Schade aan apparatuur en eigendommen. Wijzig de constructie of installatie van de generator niet en blokkeer de ventilatie niet. Als u dit niet doet, kan dit leiden tot een onveilige werking of schade aan de generator.

Verstikking. Gebruik altijd een koolmonoxidemelder op batterijen binnenshuis en installeer deze volgens de instructies van de fabrikant. Als u dit niet doet, kan dit leiden tot de dood of ernstig letsel.

• Als u zich ziek, duizelig of zwak begint te voelen nadat de generator heeft gedraaid, ga dan ONMIDDELLIJK naar de frisse lucht. Raadpleeg een arts, want u kunt koolmonoxidevergiftiging hebben.
• Richt de uitlaat van de uitlaatdemper weg van mensen en bewoonde gebouwen.
• Minimale plaatsingsafstand van de generator van anderhalve meter van ramen, deuren of openingen in muren, waarbij de motoruitlaat is gericht weg van bewoonde gebouwen en, indien mogelijk, in de windrichting.

Elektrische gevaren

Elektrocutie. Contact met blanke draden, aansluitklemmen en verbindingen terwijl de generator draait, zal leiden tot de dood of ernstig letsel.

Elektrocutie. Watercontact met een stroombron zal, indien niet vermeden, leiden tot de dood of ernstig letsel.

Elektrocutie. Schakel in geval van een elektrisch ongeval onmiddellijk de stroom uit. Gebruik niet-geleidende eerste hulp en zoek medische hulp. Als u dit niet doet, kan dit leiden tot de dood of ernstig letsel.

• De National Electric Code (NEC) vereist dat het frame en de externe elektrisch geleidende delen van de generator correct zijn aangesloten op een goedgekeurde aardleiding. Lokale elektrische voorschriften kunnen ook een juiste aarding van de generator vereisen. Raadpleeg een plaatselijke elektricien voor de aardingsvereisten in het gebied.
• Gebruik een aardlekschakelaar in vochtige of sterk geleidende gebieden (zoals metalen vlonders of staalconstructies).
• Zodra de generator buiten is gestart, sluit u de elektrische belastingen aan op verlengsnoeren binnen.

Brandgevaar

Explosie en brand. Brandstof en dampen zijn uiterst ontvlambaar en explosief. Voeg brandstof toe in een goed geventileerde ruimte. Houd vuur en vonken uit de buurt. Als u dit niet doet, kan dit leiden tot de dood of ernstig letsel.

Explosie en brand. Vul de brandstoftank niet te vol. Vul tot 1/2 inch vanaf de bovenkant van de tank om ruimte te laten voor brandstofuitzetting. Overvulling kan ertoe leiden dat er brandstof op de motor terechtkomt, waardoor brand of een explosie kan ontstaan, wat kan leiden tot de dood of ernstig letsel.

Persoonlijk letsel. Steek geen voorwerpen door de luchtroosters. De generator kan op elk moment starten en kan leiden tot de dood, ernstig letsel en schade aan de unit.

Brandrisico. Brandstof en dampen zijn uiterst ontvlambaar. Niet binnenshuis gebruiken. Dit kan leiden tot de dood, ernstig letsel of schade aan eigendommen of apparatuur.

Explosie- en brandgevaar. Niet roken in de buurt van de unit. Houd vuur en vonken uit de buurt. Als u dit niet doet, kan dit leiden tot de dood, ernstig letsel of schade aan eigendommen of apparatuur.

Explosie en brand. Niet roken tijdens het tanken van de unit. Als u dit niet doet, kan dit leiden tot de dood, ernstig letsel of schade aan eigendommen of apparatuur^.

• Veeg gemorste brandstof of olie onmiddellijk op. Controleer of er geen brandbare materialen op of in de buurt van de generator zijn achtergebleven. Houd het gebied rond de generator schoon en vrij van vuil en houd een afstand van anderhalve meter aan alle kanten aan om een goede ventilatie van de generator mogelijk te maken.
• Gebruik de generator niet als aangesloten elektrische apparaten oververhit raken, als het elektrische vermogen verloren gaat, als de motor of generator vonken veroorzaakt of als er vlammen of rook worden waargenomen terwijl de unit draait.
• Houd te allen tijde een brandblusser in de buurt van de generator.

Algemene informatie en instelling

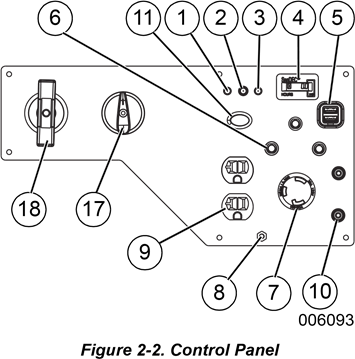

TABEL 1. Generatorcomponenten

1	Waarschuwing laag oliepeil
2	Waarschuwing overbelasting
3	AC-stroomlampje
4	Urenteller
5	1A/2.1A, 5 VDC USB-aansluiting
6	AC-stroomonderbreker
7	120V, 30A-aansluiting (NEMA L5-30R)
8	Aardingslocatie
9	120V, 20A-aansluiting
10	Parallelle aansluitingen
11	Engine Smart Control (ESC)
12	Frame
13	Brandstofmeter
14	Brandstoftankdop
15	Brandstoftank
16	Bedieningspaneel
17	Aan/Uit/Choke-schakelaar
18	Terugslagstarter
19	Omvormermodule
20	Geluiddemper
21	Olieaftappunt
22	Olievulpunt
23	Luchtfilter
24	Carburateur
25	Bougie

Ken uw generator

Raadpleeg de handleiding. Lees en begrijp de handleiding volledig voordat u het product gebruikt. Het niet volledig begrijpen van de handleiding en het product kan leiden tot de dood of ernstig letsel.

Vervangende gebruikershandleidingen zijn beschikbaar op www.generac.com.

TABEL 2. Productspecificaties

Generatorspecificaties	3500iO
Nominaal vermogen	W
Startvermogen	W
Nominale AC-spanning	120V
Nominale AC-belasting bij 120V	Ampère**
Nominale frequentie	Hz
Afmetingen L x B x H (in/mm)	19,2 x 16,9 x 16,4 (490 x 430 x 417)
Gewicht (droog)	lb. (34 kg)
** Bedrijfstemperatuurbereik: -13 graden C (8 graden F) tot 40 graden C (104 graden F). Bij gebruik boven 25 graden C (77 graden F) kan er een vermindering van het vermogen optreden. ** Maximaal wattage en stroom zijn onderhevig aan, en beperkt door, factoren zoals de calorische waarde van de brandstof, de omgevingstemperatuur, de hoogte, de staat van de motor, enz. Het maximale vermogen neemt af met ongeveer 3,5% voor elke 1000 voet boven zeeniveau; en zal ook afnemen met ongeveer 1% voor elke 6°C (10°F) boven een omgevingstemperatuur van 16°C (60°F).
Motorspecificaties	3500iO
Motortype	Enkele cilinder, 4-takt
Cilinderinhoud	cc
Onderdeelnummer bougie	0J00620106
Type bougie	F7TC / F7RTC / BPR6ES of equivalent
Bougieafstand (in/mm)	0,024-0,028 (0,6-0,7)
Brandstofcapaciteit / Type	L (2,37 U.S. gallons) / Loodvrij
Olietype	Zie Motorolie toevoegen
Oliecapaciteit	0,6 L (0,6 qt.)
Looptijd bij 50% belasting	8,0 uur
* Ga naar www.generac.com of neem contact op met een IASD voor vervangende onderdelen.

Aansluitstekkers

120 VAC, Duplex-aansluiting
Het 120 Volt-stopcontact is beveiligd tegen overbelasting door de 20 Ampère-drukknopcircuitbeveiliging. Zie Figuur 2-3.

Figuur 2-3. 120 VAC, Duplex-aansluiting

120 VAC, 30 Ampère-aansluiting
Gebruik een NEMA L5-30R-stekker met deze aansluiting. Sluit een geschikte 3-aderige snoerset aan op de stekker en op de gewenste belasting. De snoerset moet geschikt zijn voor 125 Volt AC bij 30 ampère (of meer). Zie Figuur 2-4.

Gebruik deze aansluiting voor het bedienen van 120 Volt AC, 60Hz, enkelfasige belastingen die tot 3500 watt, 30 ampère startvermogen en 3000 watt continu vermogen bij 25 ampère vereisen. Het stopcontact is beveiligd door een 30 ampère-stroomonderbreker met drukknop.

Figuur 2-4. 120 VAC, 30 Ampère-aansluiting
NEMA L5-30R

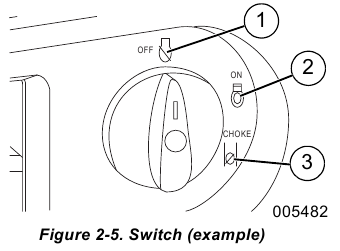

Aan/Uit/Choke-schakelaar

Dit regelt de AAN/UIT-functies, de werking van de choke en de brandstofklep. Zie Figuur 2-5.

• De stand OFF (1) stopt de motor en sluit de brandstoftoevoer af.
• De stand ON (2) is voor normale werking en om het gebruik van de choke geleidelijk te verminderen.
• De stand CHOKE (3) schakelt de brandstofklep in om de motor te starten.
  OPMERKING: De CHOKE is niet nodig om een warme motor te starten.

USB-aansluitingen

De 5 VDC, 1/2,1 ampère USB-aansluiting maakt het mogelijk om compatibele elektronische apparaten op te laden.

Economyschakelaar

De economyschakelaar heeft 2 bedrijfsmodi:

• Aan: De stilste modus en het beste bij het gebruik van apparaten of apparatuur met resistieve belastingen (niet-motorstart), (voorbeeld: tv, videogame, licht, radio).
• Uit: Het beste bij het gebruik van zowel inductieve (motorstartbelastingen) als resistieve (niet-motorstartbelastingen), vooral wanneer deze belastingen aan en uit worden gezet (voorbeeld: camper, airconditioner, föhn).

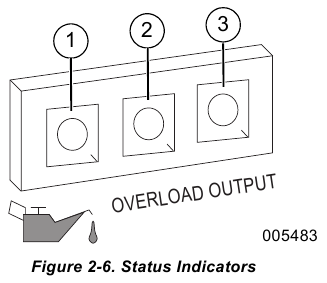

Statuslampjes generator

Zie Afbeelding 2-6.

• Overbelastingsled (rood): Geeft systeembelasting aan (2). Tijdens het starten van de motor is het normaal dat de overbelastingsled een paar seconden oplicht. Als de led blijft branden en de gereed-led uitgaat, blijft de motor draaien zonder uitgangsvermogen. Verwijder alle toegepaste belastingen en controleer of de aangesloten apparaten het aanbevolen uitgangsvermogen overschrijden. Controleer op defecte of kortgesloten aansluitingen. Om de elektrische uitvoer te herstellen, draait u de knop op UIT om te resetten. Start de motor. Als de toestand is gecorrigeerd, licht de oranje led niet op en wordt de elektrische uitvoer hersteld. Belastingen kunnen worden toegepast zodra de groene led oplicht. Als de oranje led terugkeert, neem dan contact op met een IASD.
• Laag oliepeil led (geel): Licht op wanneer het oliepeil lager is dan het veilige bedrijfsniveau. De motor wordt uitgeschakeld (1).
• Stroomled (groen): Geeft de uitvoer van de generator aan (3) (tenzij er een laag oliepeil of overbelasting is).

Stroomonderbrekers

De AC-stopcontacten worden beschermd door een AC-stroomonderbreker. Als de generator overbelast is of er een externe kortsluiting optreedt, wordt de stroomonderbreker geactiveerd. Als dit gebeurt, koppelt u alle elektrische belastingen los om de oorzaak van het probleem te achterhalen voordat u de generator opnieuw gebruikt. Verminder de belasting als de stroomonderbreker is geactiveerd.

OPMERKING: Het continu activeren van de stroomonderbreker kan schade veroorzaken aan de generator of apparatuur.

Druk op de knop van de beveiliging om de stroomonderbreker te resetten.

Inhoud uit de doos halen

1. Open de doos volledig door elke hoek van boven naar beneden door te snijden.
2. Verwijder en controleer de inhoud van de doos voor de montage. De inhoud van de doos moet het volgende bevatten:

TABEL 3. Accessoires

Item	Aantal
Hoofdeenheid	1
Gebruikershandleiding	1
Motorolie	1
Olievultrechter	1
Gereedschapskist	1
Servicegarantie	1
Emissiegarantie	1

3. Bel de klantenservice van Generac op 1-888GENERAC (1-888-436-3722) met het model- en serienummer van de eenheid voor eventuele ontbrekende inhoud van de doos.
4. Noteer het model, het serienummer en de aankoopdatum op de voorpagina van deze handleiding.

Motorolie toevoegen

Motorschade. Controleer het juiste type en de hoeveelheid motorolie voordat u de motor start. Als u dit niet doet, kan dit leiden tot motorschade.

OPMERKING: De generator wordt zonder olie in de motor verzonden. Voeg de olie langzaam toe en controleer het oliepeil regelmatig tijdens het vullen om ervoor te zorgen dat er geen overvulling optreedt.

1. Plaats de generator op een vlakke ondergrond.
2. Reinig het gebied rond de olievulling en de olieaftapplug.

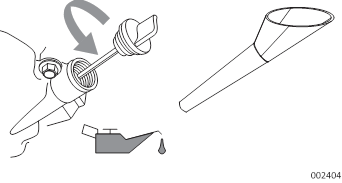

3. Verwijder de olievuldop en veeg de peilstok schoon. Zie Afbeelding 2-7.

   Afbeelding 2-7. Peilstok verwijderen
4. Steek de trechter in de olievulopening. Voeg indien nodig de aanbevolen motorolie toe. Het klimaat bepaalt de juiste viscositeit van de motorolie. Raadpleeg de tabel om de juiste viscositeit te selecteren.

OPMERKING: Gebruik olie op petroleum basis (meegeleverd) voor het inrijden van de motor voordat u synthetische olie gebruikt.

5. Om het oliepeil te controleren, verwijdert u de trechter en steekt u de peilstok in de olievulhals. Zie Afbeelding 2-8.

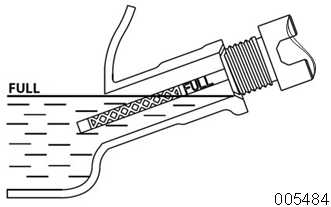

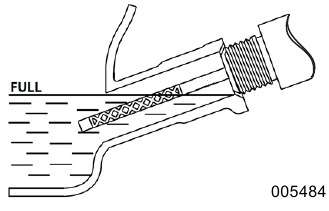

   Afbeelding 2-8. Veilig werkbereik
6. Verwijder de peilstok en controleer of het oliepeil binnen het veilige werkbereik ligt.
   OPMERKING: Controleer het oliepeil regelmatig tijdens het vullen om ervoor te zorgen dat er geen overvulling optreedt.
7. Installeer de olievuldop/peilstok en draai deze met de hand vast.

Brandstof

Explosie en brand. Brandstof en dampen zijn extreem ontvlambaar en explosief. Voeg brandstof toe in een goed geventileerde ruimte. Houd vuur en vonken uit de buurt. Als u dit niet doet, kan dit leiden tot de dood of ernstig letsel.

Explosie en brand. Vul de brandstoftank niet te vol. Vul tot 1/2 inch vanaf de bovenkant van de tank om ruimte te laten voor brandstofuitzetting. Overvulling kan ertoe leiden dat brandstof op de motor terechtkomt en brand of een explosie veroorzaakt, wat kan leiden tot de dood of ernstig letsel.

Brandstofvereisten zijn als volgt:

• Schone, verse, loodvrije benzine.
• Minimale classificatie van 87 octaan/87 AKI (91 RON).
• Maximaal 10% ethanol (gasohol) is acceptabel.
• Gebruik GEEN E85.
• Gebruik GEEN gas-oliemengsel.
• Wijzig de motor NIET om op alternatieve brandstoffen te werken. Stabiliseer de brandstof voor opslag.

1. Controleer of het apparaat is uitgeschakeld en volledig is afgekoeld voordat u brandstof bijvult.
2. Plaats het apparaat op een vlakke ondergrond in een goed geventileerde ruimte.

Explosie en brand. Controleer of de ontluchting van de brandstofdop is ingesteld op AAN voor gebruik en op UIT voor transport en opslag. Als u dit niet doet, kan dit leiden tot slechte prestaties van het apparaat, de dood of ernstig letsel.

3. Maak het gebied rond de brandstofdop schoon.
4. Draai de dop langzaam los om hem te verwijderen.
5. Voeg langzaam de aanbevolen brandstof toe. Niet te vol vullen.
6. Plaats de brandstofdop terug.

OPMERKING: Laat gemorste brandstof verdampen voordat u het apparaat start.

BELANGRIJKE OPMERKING: Het is belangrijk om te voorkomen dat er gomafzettingen ontstaan in brandstofsysteem onderdelen, zoals de carburateur, de brandstofslang of de tank tijdens opslag. Brandstoffen gemengd met alcohol (gasohol, ethanol of methanol genoemd) kunnen vocht aantrekken, wat leidt tot scheiding en de vorming van zuren tijdens opslag. Zure gas kan het brandstofsysteem van een motor beschadigen tijdens opslag. Om motorproblemen te voorkomen, moet het brandstofsysteem worden geleegd voordat het 30 dagen of langer wordt opgeslagen. Zie de Opslag sectie. Gebruik nooit motor- of carburateurreinigingsproducten in de brandstoftank, omdat er permanente schade kan optreden.

Bediening

Vragen over bediening en gebruik

Bel de klantenservice van Generac op 1-888GENERAC (1-888-436-3722) als u vragen of opmerkingen heeft over de bediening en het onderhoud van de apparatuur.

Voordat u de motor start

1. Controleer of het motoroliepeil correct is.
2. Controleer of het brandstofpeil correct is.
3. Controleer of de unit veilig op een vlakke ondergrond staat, met voldoende ruimte en in een goed geventileerde ruimte.

Generator voorbereiden voor gebruik

Verstikking. Draaiende motoren produceren koolmonoxide, een kleurloos, reukloos en giftig gas. Koolmonoxide leidt, indien niet vermeden, tot de dood of ernstig letsel.

Verstikking. Het uitlaatsysteem moet goed worden onderhouden. Wijzig het uitlaatsysteem niet zodanig dat het onveilig wordt of niet meer voldoet aan de lokale voorschriften en/of normen. Als u dit niet doet, kan dit leiden tot de dood of ernstig letsel.

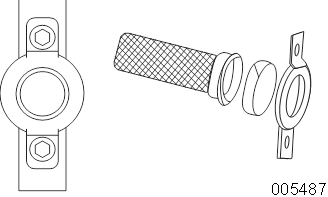

Brandgevaar. Gebruik de generator niet zonder geïnstalleerde vonkenvanger. Als u dit niet doet, kan dit leiden tot de dood of ernstig letsel.

Verstikking. Gebruik binnenshuis altijd een koolmonoxidemelder op batterijen die is geïnstalleerd volgens de instructies van de fabrikant. Als u dit niet doet, kan dit leiden tot de dood of ernstig letsel.

Brandgevaar. Hete oppervlakken kunnen brandbare stoffen ontsteken, met brand tot gevolg. Brand kan leiden tot de dood of ernstig letsel.

Hete oppervlakken. Raak tijdens het gebruik van de machine geen hete oppervlakken aan. Houd de machine tijdens gebruik uit de buurt van brandbare stoffen. Hete oppervlakken kunnen leiden tot ernstige brandwonden of brand.

Schade aan apparatuur en eigendommen. Ontkoppel elektrische belastingen voordat u de unit start of stopt. Als u dit niet doet, kan dit leiden tot schade aan apparatuur en eigendommen.

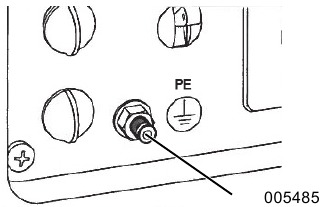

De generator aarden tijdens gebruik

De generator is uitgerust met een aardverbinding die het frame van de generator en de aardklemmen op de AC-uitgangscontactdozen verbindt (zie NEC 250.34 (A). Hierdoor kan de generator als draagbaar apparaat worden gebruikt zonder het frame van de generator te aarden zoals gespecificeerd in NEC 250.34. Zie Afbeelding 3-1.

• Neutraal zwevend

  Afbeelding 3-1. De generator aarden

De generator (statorwikkeling) is geïsoleerd van het frame en van de aardpen van het AC-stopcontact. Elektrische apparaten die een geaarde stopcontactpinaansluiting vereisen, werken niet als de stopcontactaardpen niet functioneert.

Ken de limieten van de generator

Het overbelasten van een generator kan leiden tot schade aan de generator en aangesloten elektrische apparaten. Neem het volgende in acht om overbelasting te voorkomen:

• Tel het totale wattage op van alle elektrische apparaten die tegelijkertijd worden aangesloten. Dit totaal mag NIET groter zijn dan de wattagecapaciteit van de generator.
• Het nominale wattage van lampen kan worden afgelezen van de gloeilampen. Het nominale wattage van gereedschap, apparaten en motoren is te vinden op een gegevenslabel of sticker die op het apparaat is bevestigd.
• Als het apparaat, gereedschap of de motor geen wattage aangeeft, vermenigvuldig dan de spanning met de ampèrewaarde om het wattage te bepalen (volt x ampère = watt).
• Sommige elektromotoren, zoals inductietypes, hebben ongeveer drie keer meer vermogen nodig om te starten dan om te draaien. Deze stroomstoot duurt slechts enkele seconden bij het starten van dergelijke motoren. Zorg ervoor dat u rekening houdt met een hoog startwattage bij het selecteren van elektrische apparaten om op de generator aan te sluiten:

1. Bereken het benodigde wattage om de grootste motor te starten.
2. Tel bij dat cijfer het loopwattage van alle andere aangesloten belastingen op.

Wattage-referentiegids wordt verstrekt om te helpen bepalen hoeveel items de generator tegelijkertijd kan bedienen.

OPMERKING: Alle cijfers zijn schattingen. Raadpleeg het gegevenslabel op het apparaat voor de wattagevereisten.

Wattage-referentiegids

Apparaat	Loopwattage
*Airconditioner (12.000 Btu)	1700
*Airconditioner (24.000 Btu)	3800
*Airconditioner (40.000 Btu)	6000
Batterijlader (20 ampère)	500
Bandschuurmachine (3")	1000
Kettingzaag	1200
Cirkelzaag (6-1/2")	800 tot 1000
*Wasdroger (elektrisch)	5750
*Wasdroger (gas)	700
*Wasmachine	1150
Koffiezetapparaat	1750
*Compressor (1 pk)	2000
*Compressor (3/4 pk)	1800
*Compressor (1/2 pk)	1400
Krultang	700
*Luchtontvochtiger	650
Schijfschuurmachine (9")	1200
Kantjesmaaier	500
Elektrische deken	400
Elektrisch nagelpistool	1200
Elektrisch fornuis (per element)	1500
Elektrische koekenpan	1250
*Vriezer	700
*Ventilator van de verwarming (3/5 pk)	875
*Garagedeuropener	500 tot 750
Haardroger	1200
Handboor	250 tot 1100
Heggenschaar	450
Slagmoersleutel	500
Strijkijzer	1200
*Jetpomp	800
Grasmaaier	1200
Gloeilamp	100
Magnetron	700 tot 1000
*Melkkoeler	1100
Oliebrander op verwarming	300
Oliegestookte ruimteverwarming (140.000 Btu)	400
Oliegestookte ruimteverwarming (85.000 Btu)	225
Oliegestookte ruimteverwarming (30.000 Btu)	150
*Verfspuit, Airless (1/3 pk)	600
Verfspuit, Airless (handbediend)	150
Radio	50 tot 200
*Koelkast	700
Slowcooker	200
*Dompelpomp (1-1/2 pk)	2800
*Dompelpomp (1 pk)	2000
*Dompelpomp (1/2 pk)	1500
*Dompelpomp	800 tot 1050
*Cirkelzaag (10")	1750 tot 2000
Televisie	200 tot 500
Broodrooster	1000 tot 1650
Grasmaaier	500
* Sta 3 keer het vermelde wattage toe voor het starten van deze apparaten.

Transport/kantelen van de unit

Bewaar of transporteer de unit niet onder een hoek van meer dan 15 graden.

Motoren met trekstarter starten

Terugslaggevaar. De terugslag kan onverwachts intrekken. Terugslag kan leiden tot de dood of ernstig letsel.

Schade aan apparatuur en eigendommen. Ontkoppel elektrische belastingen voordat u de unit start of stopt. Als u dit niet doet, kan dit leiden tot schade aan apparatuur en eigendommen.

1. Zie Afbeelding 3-2. Draai de Off/On/Choke-schakelaar naar CHOKE (VERSTIKKING) (1).

2. Schakel de Economy-schakelaar uit.
3. Pak de terugslaghendel stevig vast en trek langzaam totdat u meer weerstand voelt. Trek snel omhoog en weg
4. Zie Afbeelding 3-2. Wanneer de motor start, draait u de Off/On/Choke-draaiknop naar ON (AAN) (2). De choke-werking wordt verminderd naarmate de Off/On/Choke-draaiknop naar ON (AAN) wordt gedraaid.

OPMERKING: Als de motor aanslaat, maar niet blijft draaien, draai dan de Off/On/Choke-draaiknop naar OFF (UIT) en herhaal de startinstructies.

BELANGRIJKE OPMERKING: Overbelast de generator of afzonderlijke paneelcontactdozen niet. Zie Afbeelding 3-3. Als er een overbelasting optreedt, gaat de overbelastings-LED (A) branden en stopt de AC-uitgang. Zie Statuslampjes van de generator om dit te corrigeren. Lees Ken de limieten van de generator zorgvuldig.

Generator uitschakelen

Schade aan apparatuur en eigendommen. Ontkoppel elektrische belastingen voordat u de unit start of stopt. Als u dit niet doet, kan dit leiden tot schade aan apparatuur en eigendommen.

1. Schakel alle belastingen uit en koppel elektrische belastingen los van de generatorpaneelcontactdozen.
2. Laat de motor enkele minuten zonder belasting draaien om de interne temperaturen van de motor en generator te stabiliseren.
3. Zie Afbeelding 3-2 Draai de Off/On/Choke-draaiknop naar OFF (UIT) (3).
4. Zet de brandstofdop UIT.

Hete motoren starten

Schade aan apparatuur en eigendommen. Ontkoppel elektrische belastingen voordat u de unit start of stopt. Als u dit niet doet, kan dit leiden tot schade aan apparatuur en eigendommen.

1. Zie Afbeelding 3-2. Draai de Off/On/Choke-draaiknop van STOP naar ON (AAN). Dit opent de brandstofklep en maakt starten mogelijk.
2. Pak de terugslaghendel stevig vast en trek langzaam totdat u meer weerstand voelt. Trek snel omhoog en weg.

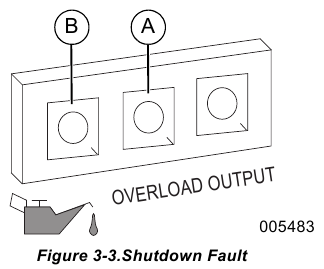

Uitschakelsysteem voor laag oliepeil

De motor is uitgerust met een sensor voor een laag oliepeil die de motor automatisch uitschakelt wanneer het oliepeil onder een bepaald niveau komt om motorschade te voorkomen. Zie Afbeelding 3-3 (B). De motor draait pas als de olie tot het juiste niveau is bijgevuld.

Als de motor wordt uitgeschakeld en er voldoende brandstof is, controleer dan het motoroliepeil.

Parallel bedrijf

Raadpleeg de bedieningshandleiding van de parallelkit of neem contact op met een IASD.

OPMERKING: Alle aansluitingen op de parallelkit moeten worden gemaakt terwijl beide omvormers zijn uitgeschakeld en alle belastingen zijn losgekoppeld.

1. Zorg ervoor dat de Engine Economy Switch (Economieschakelaar motor) op beide generatoren in dezelfde stand staat.
2. Maak de juiste parallelle aansluitingen op de stopcontacten op elke Generac-omvormer, zoals beschreven in de gebruikershandleiding die bij de kit is geleverd.

OPMERKING: Koppel geen parallelle kitaansluitingen los zodra de units draaien.

3. Start beide units volgens de startinstructies. Zodra de groene uitgangsindicator oplicht, kunnen apparaten worden aangesloten en ingeschakeld met behulp van het stopcontact van de parallelkit.
4. Volg de instructies Generator uitschakelen.

OPMERKING: Gebruik alleen een door Generac goedgekeurde parallelkit.

Onderhoud en probleemoplossing

Onderhoud

Regelmatig onderhoud verbetert de prestaties en verlengt de levensduur van de motor/apparatuur. Generac Power Systems, Inc. adviseert om al het onderhoudswerk te laten uitvoeren door een onafhankelijke geautoriseerde servicepartner (Independent Authorized Service Dealer, IASD). Regelmatig onderhoud, vervanging of reparatie van de emissiebeheersingsapparatuur en -systemen mag worden uitgevoerd door elke reparatiewerkplaats of persoon naar keuze van de eigenaar. Om gratis gebruik te kunnen maken van de garantieservice voor emissiebeheersing, moet het werk worden uitgevoerd door een IASD. Zie de emissiegarantie.

OPMERKING: Bel 1-888-GENERAC (1-888-4363722) met vragen over het vervangen van onderdelen.

Onderhoudsschema

Volg de onderhoudsintervalschema's, afhankelijk van wat het eerst van toepassing is volgens gebruik.

OPMERKING: Ongunstige omstandigheden vereisen vaker onderhoud.

OPMERKING: Alle vereiste onderhoudsbeurten en aanpassingen moeten elk seizoen worden uitgevoerd zoals beschreven in de volgende tabel.

Bij elk gebruik

Controleer het motoroliepeil

Elke 100 uur of elke 6 maanden

Luchtfilter reinigen/vervangen**

Olie verversen ǂ

Demperscreen

Vonkenvanger reinigen/vervangen

Elke 300 uur of elk seizoen*

Bougie vervangen

Vonkenvanger reinigen

Brandstoffilter vervangen +

Klepspeling afstellen

Carterontluchtingsslang controleren/vervangen

Cilinderkop controleren +

Fittingen/bevestigingsmiddelen controleren +

ǂ Ververs de olie na de eerste maand of 20 draaiuren. + Uit te voeren door IASD. * Ververs de olie elke maand bij gebruik onder zware belasting of bij hoge temperaturen. ** Vaker reinigen bij vuile of stoffige gebruiksomstandigheden. Vervang luchtfilteronderdelen als ze niet voldoende kunnen worden gereinigd. *** Controleer de klepspeling en stel deze indien nodig af na de eerste 50 draaiuren en vervolgens elke 300 draaiuren.

Preventief onderhoud

Vuil of afval kan een onjuiste werking en schade aan de apparatuur veroorzaken. Reinig de generator dagelijks of voor elk gebruik. Houd het gebied rond en achter de uitlaat vrij van brandbaar afval. Inspecteer alle koelluchtopeningen op de generator.

Persoonlijk letsel. Steek geen voorwerpen door de koelluchtsleuven. De generator kan op elk moment starten en kan leiden tot de dood, ernstig letsel en schade aan de eenheid.

• Gebruik een vochtige doek om de buitenkant schoon te vegen.
• Gebruik een borstel met zachte haren om aangekoekt vuil, olie enz. los te maken.
• Gebruik een stofzuiger om los vuil en afval op te zuigen.
• Lagedruklucht (niet meer dan 25 psi) kan worden gebruikt om vuil weg te blazen. Inspecteer de koelluchtsleuven en -openingen op de generator. Deze openingen moeten schoon en vrij worden gehouden.

OPMERKING: Gebruik GEEN tuinslang om de generator schoon te maken. Er kan water in het brandstofsysteem van de motor terechtkomen en problemen veroorzaken. Als er water in de generator komt via de koelluchtsleuven, blijft er wat water achter in holtes en spleten van de rotor- en statorwikkelingsisolatie. Water en vuilophoping op de interne wikkelingen van de generator verminderen de isolatieweerstand van de wikkelingen.

Motoronderhoud

Onbedoeld starten. Koppel de bougiekabels los wanneer u aan het apparaat werkt. Als u dit niet doet, kan dit leiden tot de dood of ernstig letsel.

Aanbevelingen voor motorolie

Om de productgarantie te behouden, moet de motorolie worden ververst in overeenstemming met de aanbevelingen in deze handleiding. Voor uw gemak zijn er onderhoudskits ontworpen en bedoeld voor gebruik op dit product verkrijgbaar bij de fabrikant, die motorolie, oliefilter, luchtfilter, bougie(s), een werkplaatshanddoek en een trechter bevatten. Deze kits zijn verkrijgbaar bij een onafhankelijke geautoriseerde servicepartner (IASD).

Motoroliepeil controleren

Risico op brandwonden. Laat de motor afkoelen voordat u de olie of koelvloeistof aftapt. Als u dit niet doet, kan dit leiden tot de dood of ernstig letsel.

Controleer het motoroliepeil voor elk gebruik of om de 8 draaiuren.

1. Plaats de generator op een vlakke ondergrond.
2. Reinig het gebied rond de olievuldop en de olieaftapplug.
3. Verwijder de olievuldop en veeg de peilstok schoon. Zie Afbeelding 4-1.

   Afbeelding 4-1. Motorolievulling
4. Om het oliepeil te controleren, steekt u de peilstok in de olievulhals zonder deze vast te schroeven. Zie Afbeelding 4-2.

   Afbeelding 4-2. Veilig werkbereik
5. Verwijder de peilstok en controleer of het oliepeil zich binnen het veilige werkbereik bevindt.
6. Voeg indien nodig de aanbevolen motorolie toe.

OPMERKING: Controleer het oliepeil regelmatig tijdens het vullen om ervoor te zorgen dat er niet te veel wordt gevuld.

7. Plaats de olievuldop terug en draai deze met de hand vast.

OPMERKING: Sommige units hebben meer dan één olievullocatie. Het is slechts nodig om één olievulpunt te gebruiken.

Motorolie verversen

Onbedoeld starten. Koppel de bougiekabels los wanneer u aan het apparaat werkt. Als u dit niet doet, kan dit leiden tot de dood of ernstig letsel.

Wanneer u de generator gebruikt onder extreme, vuile, stoffige omstandigheden of bij extreem warm weer, moet u de olie vaker verversen.

OPMERKING: Vervuil niet. Spaar hulpbronnen. Breng gebruikte olie terug naar inzamelcentra.

Ververs de olie terwijl de motor nog warm is van het draaien, als volgt:

1. Plaats de generator op een vlakke ondergrond.
2. Koppel de bougiekabel los van de bougie en plaats de kabel zo dat deze de bougie niet kan raken.
3. Reinig het gebied rond de olievuldop en de olieaftapplug.
4. Verwijder de olievuldop en veeg de peilstok schoon.
5. Kantel het apparaat en laat de olie volledig in een geschikte container lopen.
6. Zodra de olie voldoende uit het apparaat is gelopen, kantelt u het apparaat terug in een vlakke positie.
7. Steek de trechter in de olievulopening. Zie Afbeelding 4-3. Voeg indien nodig de aanbevolen motorolie toe.

   Afbeelding 4-3. Olievulopening met trechter
8. Om het oliepeil te controleren, verwijdert u de trechter en steekt u de peilstok in de olievulhals zonder deze vast te schroeven. Zie Afbeelding 4-2.
9. Verwijder de peilstok en controleer of het oliepeil zich binnen het veilige werkbereik bevindt.
   OPMERKING: Controleer het oliepeil regelmatig tijdens het vullen om ervoor te zorgen dat er niet te veel wordt gevuld.
10. Plaats de olievuldop terug en draai deze met de hand vast.
11. Veeg eventuele gemorste olie op.
12. Voer de olie op de juiste manier af in overeenstemming met alle toepasselijke voorschriften.

Luchtfilter

De motor werkt niet goed en kan beschadigd raken als deze met een vuil luchtfilter wordt gebruikt. Vervang het luchtfilter vaker in vuile of stoffige omstandigheden. Het luchtfilter vervangen:

1. Draai bout (A) los en verwijder de luchtfilterafdekking. Zie Afbeelding 4-4.

   Afbeelding 4-4. Luchtfiltereenheid
2. Was het filter (B) in een sopje. Knijp droog in een schone doek (NIET WRINGEN).
3. Reinig de luchtfilterafdekking voor installatie.
4. Plaats de zijafdekking en schroeven terug.

OPMERKING: Om een nieuw luchtfilter te bestellen, neemt u contact op met het dichtstbijzijnde erkende servicecentrum op 1-888436-3722.

Bougie vervangen

Bougie vervangen:

1. Verwijder de bougieafdekking. Zie Afbeelding 2-1.
2. Reinig het gebied rond de bougie.
3. Verwijder en inspecteer de bougie.
4. Inspecteer de elektrodenafstand met een draadvoelermaat en reset de bougieafstand tot 0,6 0,7 mm (0,024 - 0,028 inch). Zie Afbeelding 4-5.

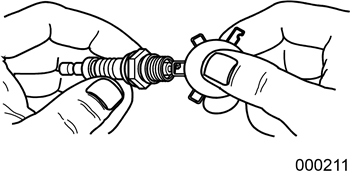

   Afbeelding 4-5. Bougie

OPMERKING: Vervang de bougie als de elektroden putten, verbrand zijn of als het porselein gebarsten is. Gebruik ALLEEN de aanbevolen vervangingsbougie. Zie Productspecificaties.

5. Installeer de bougie met de hand vast en draai deze nog 3/8 tot 1/2 slag aan met een bougiesleutel.

Uitlaatdemper en vonkenvanger inspecteren

OPMERKING: Het is een schending van California Public Resource Code, Section 4442, om de motor te gebruiken of te bedienen op bosbedekt, met struiken bedekt of met gras bedekt land, tenzij het uitlaatsysteem is uitgerust met een vonkenvanger, zoals gedefinieerd in Section 4442, die in een effectieve werkende staat wordt gehouden. Andere staten of federale jurisdicties kunnen soortgelijke wetten hebben.

Neem contact op met de oorspronkelijke fabrikant van de apparatuur, de verkoper of de dealer om een vonkenvanger te verkrijgen die is ontworpen voor het uitlaatsysteem dat op deze motor is geïnstalleerd.

OPMERKING: Gebruik ALLEEN originele vervangingsonderdelen.

Inspecteer de uitlaatdemper op scheuren, corrosie of andere schade. Verwijder de vonkenvanger, indien aanwezig, en inspecteer deze op schade of koolstofblokkade. Vervang onderdelen indien nodig.

Vonkenvangerscreen inspecteren

Hete oppervlakken. Raak tijdens het gebruik van de machine geen hete oppervlakken aan. Houd de machine tijdens gebruik uit de buurt van brandbare stoffen. Hete oppervlakken kunnen leiden tot ernstige brandwonden of brand.

Vonkenvangerscreen reinigen

De motoruitlaatdemper heeft een vonkenvangerscreen. Inspecteer en reinig het screen om de 50 draaiuren of elk seizoen, afhankelijk van wat het eerst komt.

Vonkenvanger vervangen:

1. Zie Afbeelding 4-6. Verwijder de klem om de houder te verwijderen.

   Afbeelding 4-6. Vonkenvangerscreen
2. Schuif de vonkenvangerscreens uit de uitlaatpijp van de uitlaatdemper.
3. Inspecteer de screens en vervang ze als ze gescheurd, geperforeerd of anderszins beschadigd zijn. Gebruik GEEN defect screen. Als het screen niet beschadigd is, reinigt u het met een commercieel oplosmiddel.
4. Plaats de screens en de houder terug en zet ze vast met een klem.

Klepspeling

Belangrijk: Neem contact op met een onafhankelijke geautoriseerde servicepartner voor servicehulp. De juiste klepspeling is essentieel voor het verlengen van de levensduur van de motor.

Controleer de klepspeling na de eerste vijftig draaiuren. Pas indien nodig aan.

• Inlaat — 0,10 ± 0,02 mm (koud), (0,004" ± 0,001" inch)
• Uitlaat — 0,10 ± 0,02 mm (koud) (0,004" ± 0,001" inch)

Opslag

Explosie en brand. Brandstof en dampen zijn extreem ontvlambaar en explosief. Bewaar brandstof in een goed geventileerde ruimte. Houd vuur en vonken uit de buurt. Als u dit niet doet, kan dit leiden tot de dood of ernstig letsel.

Brandgevaar. Controleer of de machine goed is afgekoeld voordat u de afdekking installeert en de machine opbergt. Hete oppervlakken kunnen brand veroorzaken.

Het wordt aanbevolen om de generator om de 30 dagen 30 minuten te starten en te laten draaien. Als dit niet mogelijk is, raadpleeg dan de volgende lijst om het apparaat voor te bereiden op opslag.

• Plaats GEEN opslaghoes op een hete generator. Laat het apparaat afkoelen tot kamertemperatuur voordat u het opbergt.
• Bewaar GEEN brandstof van het ene seizoen tot het andere, tenzij deze op de juiste manier is behandeld.
• Vervang de brandstoftank als er roest aanwezig is. Roest in de brandstof veroorzaakt problemen met het brandstofsysteem.
• Dek het apparaat af met een geschikte beschermende, vochtbestendige hoes.
• Bewaar het apparaat in een schone, droge ruimte.
• Bewaar de generator en de brandstof altijd uit de buurt van hitte- en ontstekingsbronnen.

Brandstofsysteem/motor voorbereiden op opslag

Brandstof die langer dan 30 dagen wordt bewaard, kan slecht worden en onderdelen van het brandstofsysteem beschadigen. Houd de brandstof vers, gebruik brandstofstabilisator.

Als er brandstofstabilisator aan het brandstofsysteem is toegevoegd, bereid de motor dan voor op langdurige opslag en laat hem draaien. Laat de motor 10-15 minuten draaien om de stabilisator door het brandstofsysteem te laten circuleren. Goed voorbereide brandstof kan tot 24 maanden worden bewaard.

OPMERKING: Als de brandstof niet is behandeld met brandstofstabilisator, moet deze in een goedgekeurde container worden afgevoerd. Laat de motor draaien totdat hij stopt door een gebrek aan brandstof. Het gebruik van brandstofstabilisator in de brandstofopslagcontainer wordt aanbevolen om de brandstof vers te houden.

1. Ververs de motorolie.
2. Verwijder de bougie.
3. Giet een eetlepel (5-10 cc) schone motorolie of spuit een geschikt vernevelingsmiddel in de cilinder.

Visueel verlies. Oogbescherming is vereist om spuitnevel uit het bougiegat te voorkomen bij het starten van de motor.
Als u dit niet doet, kan dit leiden tot visueel verlies. (000181)

4. Trek de start terugslag een paar keer om de olie in de cilinder te verdelen.
5. Installeer de bougie.
6. Trek langzaam aan de terugslag totdat er weerstand wordt gevoeld. Dit sluit de kleppen zodat er geen vocht in de motorcilinder kan komen. Laat de terugslag voorzichtig los.

Olie verversen

Ververs de motorolie voor de opslag. Zie, Motorolie verversen.

Probleemoplossing

PROBLEEM	OORZAAK	CORRECTIE
De motor start niet.	Kiezer staat uit. Brandstof op. Defecte bougie. Verstopte brandstoffilter. Defecte of vastzittende draaiknop. Onjuist motoroliepeil. Defecte bobine. Ontluchting van de brandstofdop UIT. Carb is overstroomd. Gasklep gesloten.	Zet de draaiknop aan. Vul de brandstoftank. Vervang de bougie. Vervang de brandstof en het brandstoffilter. Neem contact op met IASD. Controleer/vul de motorolie bij. Neem contact op met IASD. Zet de ontluchting van de brandstofdop AAN. Maak de carburateur leeg. Open de gasklep (duw naar de achterkant van het apparaat).
De motor start en valt vervolgens stil.	Brandstof op. Onjuist motoroliepeil. Vervuilde brandstof. Defecte schakelaar voor laag oliepeil.	Vul de brandstoftank. Controleer het motoroliepeil. Neem contact op met IASD. Neem contact op met IASD.
De motor start niet; of start en loopt onregelmatig.*	De choke zit vast of staat aan. Vervuild of verstopt luchtfilter. Defecte of vuile bougie. Vuile brandstoffilter. Vuile of vergomde carburateur. Apparaat niet opgewarmd. Vonkenvanger verstopt.	Zet de choke uit. Reinig of vervang het luchtfilter. Vervang de bougie. Vervang de brandstof en het brandstoffilter. Reinig de carburateur. Pas de draaiknop geleidelijk aan en verminder de choke totdat de motor soepel loopt in de RUN-positie. Reinig de vonkenvanger.
Geen AC-uitgang.	De generator is overbelast. De omvormermodule is oververhit. Kortsluiting in een elektrisch apparaat. Defecte omvormereenheid.	Koppel alle belastingen los. Schakel de generator uit om de module te resetten. Verminder de belastingen, start de generator opnieuw. Controleer of de servicedeur AAN staat. Laat 15 minuten afkoelen door de motor te laten draaien zonder AC-uitgang. Houd de Reset (Reset) knop op het bedieningspaneel ingedrukt en start de generator opnieuw. Controleer de staat van de verlengsnoeren en de items die van stroom worden voorzien. Houd de Reset (Reset) knop op het bedieningspaneel ingedrukt. Neem contact op met IASD.
Brandstof lekt uit de afvoerslangen.	De carburateurafvoer in de kom is niet gesloten.	Draai de klep met de klok mee om te sluiten.
* Het motortoerental neemt toe en af — Dit is normaal wanneer de generator opstart en de belasting varieert.

Generac Power Systems, Inc.

S45 W29290 Hwy. 59

Waukesha, WI 53189

1-888-GENERAC (1-888-436-3722)

www.generac.com

Referenties

• Generac - Een totaal energiebedrijf
• http://www.p65warnings.ca.gov

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Generac GP3500iO - Handleiding draagbare generator

Beschikbare talen
