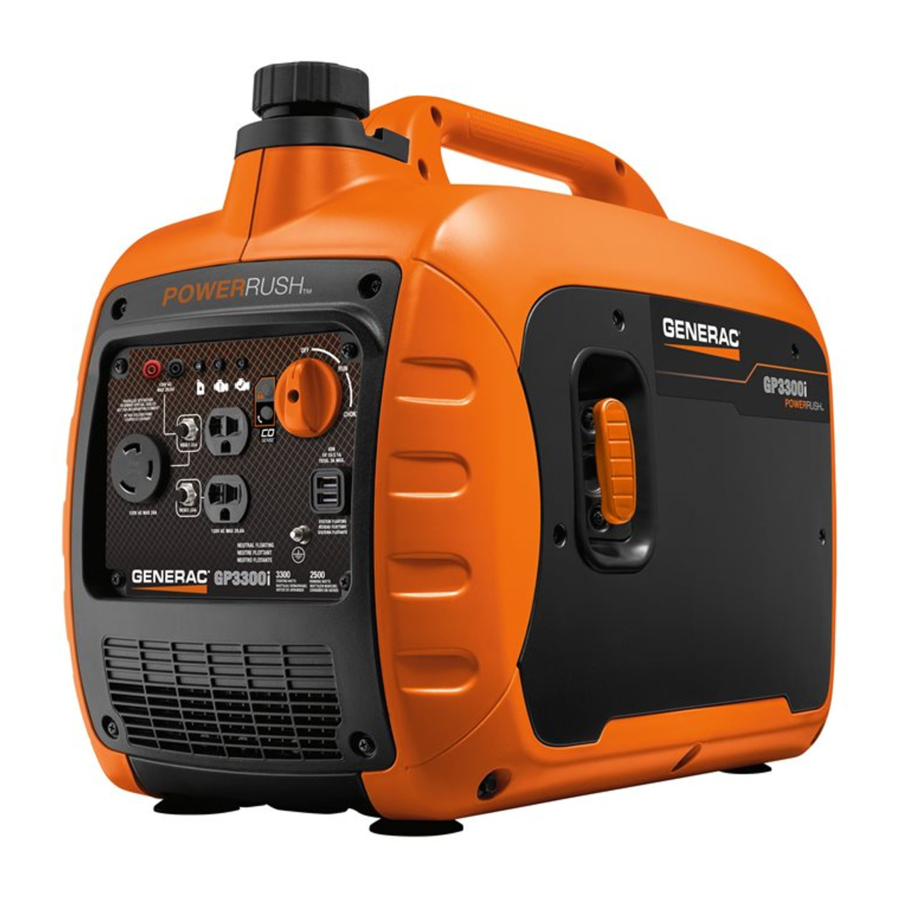

Generac GP3300i - Handleiding draagbare generator

Inleiding en veiligheid

Levensgevaar. Dit product is niet bedoeld voor gebruik in kritieke toepassingen voor levensondersteuning. Het niet naleven van deze waarschuwing kan leiden tot de dood of ernstig letsel.

Registreer uw Generac product op:
WWW.GENERAC.COM
1-888-GENERAC
(1-888-436-3722)

Het bedienen, onderhouden en servicen van deze apparatuur kan u blootstellen aan chemicaliën, waaronder motoruitlaatgassen, koolmonoxide, ftalaten en lood, waarvan de staat Californië weet dat ze kanker en geboorteafwijkingen of andere reproductieve schade veroorzaken. Om de blootstelling te minimaliseren, vermijd het inademen van uitlaatgassen, laat de motor niet onnodig stationair draaien, onderhoud uw apparatuur in een goed geventileerde ruimte en draag handschoenen of was uw handen regelmatig bij het onderhouden van uw apparatuur. Ga voor meer informatie naar www.P65Warnings.ca.gov.

Inleiding

Hartelijk dank voor uw aankoop van een Generac Power Systems Inc. product. Dit apparaat is ontworpen om te zorgen voor krachtige, efficiënte werking en jarenlang gebruik, mits het op de juiste manier wordt onderhouden.

Raadpleeg de handleiding. Lees en begrijp de handleiding volledig voordat u het product gebruikt. Het niet volledig begrijpen van de handleiding en het product kan leiden tot de dood of ernstig letsel.

Als u een onderdeel van de handleiding niet begrijpt, neem dan contact op met uw dichtstbijzijnde Independent Authorized Service Dealer (IASD) of neem contact op met de klantenservice van Generac via 1-888-GENERAC (1888-436-3722) of www.generac.com met eventuele vragen of opmerkingen.

De eigenaar is verantwoordelijk voor het juiste onderhoud en het veilige gebruik van de apparatuur. Voordat u deze generator bedient, onderhoudt of opslaat:

• Bestudeer alle waarschuwingen in deze handleiding en op het product zorgvuldig.
• Raak vertrouwd met deze handleiding en het apparaat voordat u het gebruikt.
• Raadpleeg het hoofdstuk Montage van de handleiding voor instructies over de procedures voor de uiteindelijke montage. Volg de instructies volledig.

Bewaar deze instructies voor toekomstig gebruik. Geef deze handleiding ALTIJD aan iedereen die deze machine gaat gebruiken.

De informatie in deze handleiding is nauwkeurig op basis van producten die zijn geproduceerd op het moment van publicatie. De fabrikant behoudt zich het recht voor om op elk moment technische updates, correcties en productherzieningen aan te brengen zonder voorafgaande kennisgeving.

Veiligheidsregels

De fabrikant kan niet elke mogelijke omstandigheid voorzien die een gevaar kan opleveren. De waarschuwingen in deze handleiding en op labels en stickers die op het apparaat zijn aangebracht, zijn daarom niet allesomvattend. Als u een procedure, werkwijze of bedieningstechniek gebruikt die de fabrikant niet specifiek aanbeveelt, controleer dan of deze veilig is voor anderen. Zorg er ook voor dat de gebruikte procedure, werkwijze of bedieningstechniek de apparatuur niet onveilig maakt.

In deze publicatie en op labels en stickers die op de generator zijn aangebracht, worden blokken met GEVAAR, WAARSCHUWING, VOORZICHTIG en OPMERKING gebruikt om personeel te waarschuwen voor speciale instructies over een bepaalde handeling die gevaarlijk kan zijn als deze onjuist of onzorgvuldig wordt uitgevoerd. Neem ze zorgvuldig in acht. Hun definities zijn als volgt:

Geeft een gevaarlijke situatie aan die, indien niet vermeden, zal leiden tot de dood of ernstig letsel.

Geeft een gevaarlijke situatie aan die, indien niet vermeden, kan leiden tot de dood of ernstig letsel.

Geeft een gevaarlijke situatie aan die, indien niet vermeden, kan leiden tot licht of matig letsel.

OPMERKING: Opmerkingen bevatten aanvullende informatie die belangrijk is voor een procedure en zijn te vinden in de gewone tekst van deze handleiding.

Deze veiligheidswaarschuwingen kunnen de gevaren die ze aangeven niet wegnemen. Gezond verstand en strikte naleving van de speciale instructies tijdens het uitvoeren van de handeling of service zijn essentieel om ongevallen te voorkomen.

Veiligheidssymbolen en hun betekenis

Het gebruik van een generator binnenshuis KAN BINNEN ENKELE MINUTEN DODELIJK ZIJN. Generatoruitlaatgassen bevatten koolmonoxide. Dit is een gif dat u niet kunt zien of ruiken.
NOOIT binnenshuis gebruiken in een huis of garage, ZELFS NIET als deuren en ramen openstaan.	Alleen BUITEN gebruiken en ver van ramen, deuren en ventilatieopeningen.

Verstikking. Draaiende motoren produceren koolmonoxide, een kleurloos, reukloos, giftig gas. Koolmonoxide zal, indien niet vermeden, leiden tot de dood of ernstig letsel.

• Als u zich ziek, duizelig of zwak begint te voelen nadat de generator heeft gedraaid, ga dan ONMIDDELLIJK naar de frisse lucht. Raadpleeg een arts, want u kunt een koolmonoxidevergiftiging hebben.

Verstikking. Het uitlaatsysteem moet goed worden onderhouden. Verander of wijzig het uitlaatsysteem niet zodanig dat het onveilig wordt of niet meer voldoet aan de lokale voorschriften en/of normen. Het niet naleven hiervan zal leiden tot de dood of ernstig letsel.

Elektrocutie. Zet de nuts- en noodstroomvoorzieningen op UIT voordat u de stroombron en de belastinglijnen aansluit. Het niet naleven hiervan zal leiden tot de dood of ernstig letsel.

Elektrocutie. Watercontact met een stroombron zal, indien niet vermeden, leiden tot de dood of ernstig letsel.

Schade aan apparatuur en eigendommen. Wijzig de constructie, installatie niet en blokkeer de ventilatie van de generator niet. Het niet naleven hiervan kan leiden tot onveilige werking of schade aan de generator.

Verstikking. Gebruik altijd een op batterijen werkende koolmonoxidemelder binnenshuis en installeer deze volgens de instructies van de fabrikant. Het niet naleven hiervan kan leiden tot de dood of ernstig letsel.

Schade aan apparatuur en eigendommen. Gebruik het apparaat niet op oneffen oppervlakken of in gebieden met overmatig vocht, vuil, stof of corrosieve dampen. Dit kan leiden tot de dood, ernstig letsel, schade aan eigendommen en apparatuur.

Bewegende delen. Houd kleding, haar en aanhangsels uit de buurt van bewegende delen. Het niet naleven hiervan kan leiden tot de dood of ernstig letsel.

Hete oppervlakken. Raak tijdens het gebruik van de machine geen hete oppervlakken aan. Houd de machine tijdens gebruik uit de buurt van brandbare stoffen. Hete oppervlakken kunnen leiden tot ernstige brandwonden of brand.

Persoonlijk letsel. Steek geen voorwerpen door de luchtroosters. De generator kan op elk moment starten en kan leiden tot de dood, ernstig letsel en schade aan het apparaat.

Risico op letsel. Bedien of onderhoud deze machine niet als u niet volledig alert bent. Vermoeidheid kan het vermogen aantasten om deze apparatuur te onderhouden en kan leiden tot de dood of ernstig letsel.

Letsel en schade aan apparatuur. Gebruik de generator niet als opstapje. Dit kan leiden tot vallen, beschadigde onderdelen, onveilige werking van de apparatuur en kan leiden tot de dood of ernstig letsel.

Schade aan apparatuur. Probeer een apparaat dat gerepareerd moet worden of waarvoor gepland onderhoud nodig is, niet te starten of te bedienen. Dit kan leiden tot ernstig letsel, de dood of defecten aan de apparatuur of schade.

• Om veiligheidsredenen wordt aanbevolen dat het onderhoud van deze apparatuur wordt uitgevoerd door een IASD. Inspecteer de generator regelmatig en neem contact op met de dichtstbijzijnde IASD voor onderdelen die gerepareerd of vervangen moeten worden.

Gevaren van uitlaatgassen en locatie

Verstikking. Draaiende motoren produceren koolmonoxide, een kleurloos, reukloos, giftig gas. Koolmonoxide zal, indien niet vermeden, leiden tot de dood of ernstig letsel.

Verstikking. Het uitlaatsysteem moet goed worden onderhouden. Verander of wijzig het uitlaatsysteem niet zodanig dat het onveilig wordt of niet meer voldoet aan de lokale voorschriften en/of normen. Het niet naleven hiervan zal leiden tot de dood of ernstig letsel.

Schade aan apparatuur en eigendommen. Wijzig de constructie, installatie niet en blokkeer de ventilatie van de generator niet. Het niet naleven hiervan kan leiden tot onveilige werking of schade aan de generator.

Verstikking. Gebruik altijd een op batterijen werkende koolmonoxidemelder binnenshuis en installeer deze volgens de instructies van de fabrikant. Het niet naleven hiervan kan leiden tot de dood of ernstig letsel.

• Als u zich ziek, duizelig of zwak begint te voelen nadat de generator heeft gedraaid, ga dan ONMIDDELLIJK naar de frisse lucht. Raadpleeg een arts, want u kunt een koolmonoxidevergiftiging hebben.
• Richt de uitlaat van de uitlaatdemper weg van mensen en bewoonde gebouwen.
• Minimale plaatsingsafstand van de generator van anderhalve meter van ramen, deuren of openingen in muren, waarbij de motoruitlaatgassen worden weggeleid van bewoonde gebouwen en, indien mogelijk, in de windrichting.

Elektrische gevaren

Elektrocutie. Contact met blanke draden, aansluitingen en verbindingen terwijl de generator draait, zal leiden tot de dood of ernstig letsel.

Elektrocutie. Watercontact met een stroombron zal, indien niet vermeden, leiden tot de dood of ernstig letsel.

Elektrocutie. Schakel bij een elektrisch ongeval onmiddellijk de stroom uit. Gebruik niet-geleidende eerste hulp en zoek medische hulp. Het niet naleven hiervan zal leiden tot de dood of ernstig letsel.

• De National Electric Code (NEC) vereist dat het frame en de externe elektrisch geleidende delen van de generator op de juiste manier zijn aangesloten op een goedgekeurde aardleiding. Lokale elektrische voorschriften kunnen ook een juiste aarding van de generator vereisen. Raadpleeg een lokale elektricien voor de aardingsvereisten in de omgeving.
• Gebruik een aardlekbeveiliging in een vochtige of sterk geleidende ruimte (zoals metalen vlonders of staalconstructies).
• Zodra de generator buiten is gestart, sluit u de elektrische belastingen aan op verlengsnoer(en) binnen.

Brandgevaar

Explosie en brand. Brandstof en dampen zijn extreem ontvlambaar en explosief. Vul de brandstof in een goed geventileerde ruimte. Houd vuur en vonken uit de buurt. Het niet naleven hiervan zal leiden tot de dood of ernstig letsel.

Explosie en brand. Vul de brandstoftank niet te vol. Vul tot 1/2 inch van de bovenkant van de tank om ruimte te laten voor brandstofexpansie. Overvulling kan ertoe leiden dat er brandstof op de motor terechtkomt, wat brand of een explosie kan veroorzaken, wat zal leiden tot de dood of ernstig letsel.

Persoonlijk letsel. Steek geen voorwerpen door de luchtroosters. De generator kan op elk moment starten en kan leiden tot de dood, ernstig letsel en schade aan het apparaat.

Brandrisico. Brandstof en dampen zijn extreem ontvlambaar. Niet binnenshuis gebruiken. Dit kan leiden tot de dood, ernstig letsel of schade aan eigendommen of apparatuur.

Explosie- en brandgevaar. Rook niet in de buurt van het apparaat. Houd vuur en vonken uit de buurt. Het niet naleven hiervan kan leiden tot de dood, ernstig letsel of schade aan eigendommen of apparatuur.

Explosie en brand. Rook niet tijdens het bijvullen van het apparaat. Het niet naleven hiervan kan leiden tot de dood, ernstig letsel of schade aan eigendommen of apparatuur^.

• Veeg eventuele gemorste brandstof of olie onmiddellijk op. Controleer of er geen brandbare materialen op of in de buurt van de generator zijn achtergebleven. Houd het gebied rondom de generator schoon en vrij van vuil en houd een vrije ruimte van anderhalve meter aan alle kanten aan om een goede ventilatie van de generator mogelijk te maken.
• Gebruik de generator niet als aangesloten elektrische apparaten oververhit raken, als de elektrische stroom uitvalt, als de motor of generator vonken geeft of als er vlammen of rook worden waargenomen terwijl het apparaat draait.
• Houd te allen tijde een brandblusser in de buurt van de generator.

Algemene informatie en instellingen

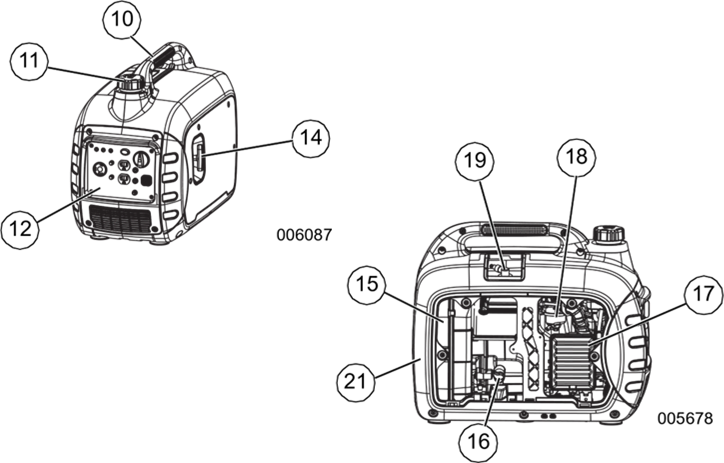

Figuur 2-1. Functies en bedieningselementen

TABEL 1. Generatorcomponenten

1	Lage olie LED (geel)
2	Overbelasting LED (rood)
3	AC-stroom LED (groen)
4	Economy Mode Switch (ECO)
5	1A/2.1A, 5 VDC USB-aansluiting
6	AC-onderbreker
7	Parallelle bedieningskabelaansluiting
8	Aardingslocatie
9	120V, 20A-aansluiting (NEMA 5-20R)
10	Handgreep
11	Brandstoftankdop

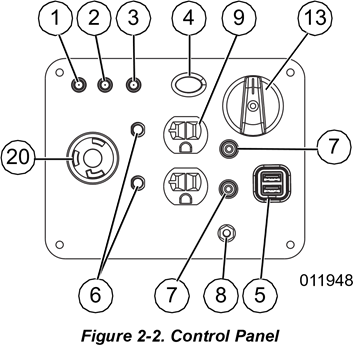

12	Bedieningspaneel
13	PowerDial™
14	Terugslagstarter
15	Geluiddemper
16	Olie vullen/aftappen
17	Luchtfilter
18	Carburateur
19	Bougie
20	120V, 30A-aansluiting (NEMA L5-30R)
21	Vonkenvanger

Ken uw generator

Raadpleeg de handleiding. Lees en begrijp de handleiding volledig voordat u het product gebruikt. Het niet volledig begrijpen van de handleiding en het product kan leiden tot de dood of ernstig letsel.(000100a)

Vervangende gebruikershandleidingen zijn beschikbaar op www.generac.com.

TABEL 2. Productspecificaties

Generatorspecificaties	GP3300i
Nominaal vermogen	W**
Piekvermogen	VA
Nominale AC-spanning	120V
Nominale AC-belasting bij 120V	20,83 ampère**
Nominale frequentie	Hz
Afmetingen L x B x H (in/mm)	22,25 x 13,35 x 18,4 (565 x 339 x 467)
Gewicht (droog)	59,5 lb. (27 kg)
** Bedrijfstemperatuurbereik: -13°C (8°F) tot 40°C (104°F). Bij gebruik boven 25°C (77°F) kan er een vermindering van het vermogen optreden. ** Het maximale wattage en de maximale stroom zijn afhankelijk van en worden beperkt door factoren zoals de Btu-inhoud van de brandstof, de omgevingstemperatuur, de hoogte, de staat van de motor, enz.. Het maximale vermogen neemt af met ongeveer 3,5% per 1.000 voet boven zeeniveau; en zal ook afnemen met ongeveer 1% per 6°C (10°F) boven 16°C (60°F) omgevingstemperatuur.
Motorspecificaties	GP3300i
Motortype	Enkele cilinder, 4-takt
Cilinderinhoud	cc
Onderdeelnummer bougie	0K95530157
Type bougie	F7TC of equivalent
Bougieafstand (in/mm)	0,024-0,028 (0,6-0,7)
Brandstofcapaciteit / -type	4,3 L (1,14 U.S. gallons) / loodvrij
Olietype	Zie het gedeelte Motorolie toevoegen
Oliecapaciteit	0,6 L (0,6 qt.)
Looptijd bij 25% belasting	Uren
Looptijd bij 50% belasting	4,5 uur
* Ga naar www.generac.com of neem contact op met een Independent Authorized Service Dealer (IASD) voor vervangende onderdelen.

Aansluitstekkers

120 VAC, Duplex-aansluiting
Zie Figuur 2-3. De 120 volt-aansluiting is beveiligd tegen overbelasting door de 20 ampère drukknopcircuitbeveiliging.

Figuur 2-3. 120 VAC, Duplex-aansluiting NEMA 5-20R

120 VAC, 30 ampère-aansluiting
Zie Figuur 2-4. Gebruik een NEMA L5-30R-stekker met deze aansluiting. Sluit een geschikte 3-draads snoerset aan op de stekker en op de gewenste belasting. De snoerset moet geschikt zijn voor 125 volt AC bij 30 ampère (of meer).

Figuur 2-4. 120 VAC, 30 ampère-aansluiting NEMA L5-30R

Gebruik deze aansluiting om 120 volt AC, 60 Hz, enkelfasige belastingen te gebruiken die tot 2500 watt continu vermogen vereisen bij 20,83 ampère. De aansluiting is beveiligd door een 25 ampère druk-om-te-resetten circuitonderbreker.

PowerDial™

Zie Figuur 2-5. Dit regelt de AAN/UIT-functies, de choke en de werking van de brandstofklep.

Figuur 2-5. Schakelaar (voorbeeld)

• De OFF-stand (1) stopt de motor en sluit de brandstoftoevoer af.
• De RUN-stand (2) is voor normale werking en om het gebruik van de choke geleidelijk te verminderen.
• De CHOKE-stand (3) schakelt de brandstofklep in om de motor te starten.
  OPMERKING: De CHOKE is niet vereist om een warme motor te starten.

USB-aansluitingen

De 5 VDC, 1/2.1 ampère USB-aansluiting maakt het opladen van compatibele elektronische apparaten mogelijk.

Economy-schakelaar

De economy (ECO) schakelaar heeft twee (2) werkingsmodi:

• Aan: De stilste modus en het beste bij het gebruik van apparaten of apparatuur die resistieve belastingen zijn (niet-motorstartend), (voorbeeld: tv, videogame, licht, radio).
• Uit: Het beste bij het gebruik van zowel inductieve (motorstartende) als resistieve (niet-motorstartende) belastingen, vooral wanneer deze belastingen aan en uit worden gezet (voorbeeld: camper, airconditioner, haardroger).

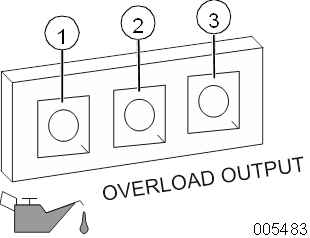

Statuslampjes generator

Zie Figuur 2-6.

Figuur 2-6. Statusindicatoren

• Overbelasting LED (rood): Geeft een systeemoverbelasting aan (2). Tijdens het starten van de motor is het normaal dat de overbelasting LED een paar seconden oplicht. Als de LED blijft branden en de gereedheids-LED uitgaat, blijft de motor draaien zonder uitgangsvermogen. Verwijder alle toegepaste belastingen en bepaal of de aangesloten apparaten het aanbevolen uitgangsvermogen overschrijden. Controleer op defecte of kortgesloten aansluitingen. Om de elektrische output te herstellen, draait u de knop op OFF (uit) om te resetten. Start de motor. Als de toestand is gecorrigeerd, gaat de rode LED niet branden en wordt de elektrische output hersteld. Belastingen kunnen worden toegepast zodra de groene LED oplicht. Als de rode LED terugkeert, neem dan contact op met een IASD.
• LED laag oliepeil (geel): Licht op wanneer het oliepeil lager is dan het veilige bedrijfsniveau. De motor wordt uitgeschakeld (1).
• Stroom-LED (groen): Geeft de output van de generator aan (3) (tenzij er een laag oliepeil of een overbelasting is).

Circuitbeveiligingen

De AC-aansluitingen zijn beveiligd door een AC-circuitbeveiliging. Als de generator overbelast is of er een externe kortsluiting optreedt, zal de circuitbeveiliging uitschakelen. Als dit gebeurt, ontkoppel dan alle elektrische belastingen om de oorzaak van het probleem te achterhalen voordat u de generator opnieuw gebruikt. Verminder de belasting als de circuitbeveiliging is uitgeschakeld.

OPMERKING: Continu uitschakelen van de circuitbeveiliging kan schade veroorzaken aan de generator of apparatuur.

Druk op de knop van de beveiliging om de circuitbeveiliging te resetten.

Inhoud uit de doos halen

1. Open de doos volledig door elke hoek van boven naar beneden open te snijden.
2. Haal de inhoud van de doos eruit en controleer deze voor de montage. De inhoud van de doos moet het volgende bevatten:

TABEL 3. Accessoires

Item	Aantal
Hoofdeenheid	1
Handleiding	1
Motorolie	1
Olietrechter	1
Gereedschapsset	1
Servicegarantie	1
Emissiegarantie	1

3. Bel Generac Customer Service op 1-888GENERAC (1-888-436-3722) met het model en serienummer van de eenheid voor ontbrekende inhoud van de doos.
4. Noteer het model, serienummer en de aankoopdatum op de voorpagina van deze handleiding.

Motorolie toevoegen

Motorschade. Controleer het juiste type en de juiste hoeveelheid motorolie voordat u de motor start. Als u dit niet doet, kan dit leiden tot motorschade.

OPMERKING: De generator wordt zonder olie in de motor geleverd. Voeg olie langzaam toe en controleer het oliepeil vaak tijdens het vullen om te voorkomen dat u te veel vult.

1. Plaats de generator op een vlakke ondergrond.
2. Verwijder de schroeven en de zijplaat.
3. Controleer of het olievulgebied schoon is.

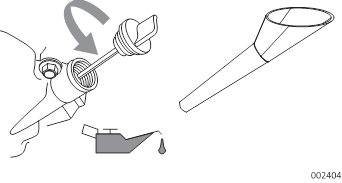

4. ZieAfbeelding 2-7. Verwijder de olievuldop/peilstok en veeg de peilstok schoon.

   Afbeelding 2-7. Peilstok verwijderen
5. Plaats de trechter in de olievulopening. Voeg indien nodig de aanbevolen motorolie toe. Het klimaat bepaalt de juiste viscositeit van de motorolie. Raadpleeg de onderstaande tabel om de juiste viscositeit te selecteren.

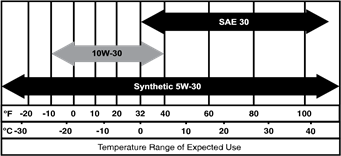

OPMERKING: Gebruik olie op petroleum basis (meegeleverd) voor het inrijden van de motor voordat u synthetische olie gebruikt.

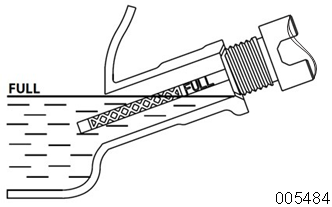

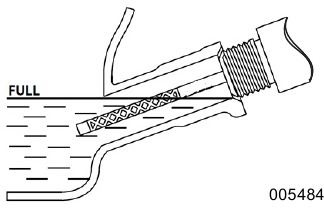

6. Zie Afbeelding 2-8. Om het oliepeil te controleren, verwijdert u de trechter en steekt u de peilstok in de olievulhals zonder deze vast te schroeven.

   Afbeelding 2-8. Veilig werkbereik

7. Verwijder de peilstok en controleer of het oliepeil zich binnen het veilige werkbereik bevindt.OPMERKING: Controleer het oliepeil vaak tijdens het vullen om te voorkomen dat u te veel vult.
8. Plaats de olievuldop/peilstok en draai deze handvast.
9. Plaats het zijpaneel en de schroeven terug.

Brandstof

Explosie en brand. Brandstof en dampen zijn extreem ontvlambaar en explosief. Vul de brandstof in een goed geventileerde ruimte. Houd vuur en vonken uit de buurt. Als u dit niet doet, kan dit leiden tot de dood of ernstig letsel.

Explosie en brand. Vul de brandstoftank niet voorbij de volle lijn. Houd rekening met brandstofuitzetting. Overvulling kan ertoe leiden dat brandstof op de motor terechtkomt en brand of een explosie veroorzaakt, wat kan leiden tot de dood of ernstig letsel.

De brandstofvereisten zijn als volgt:

• Schone, verse, loodvrije benzine.
• Minimale classificatie van 87 octaan/87 AKI (91 RON).
• Maximaal 10% ethanol (gasohol) is acceptabel (waar beschikbaar wordt brandstof zonder ethanol aanbevolen).
• Gebruik GEEN E85.
• Gebruik GEEN gas-oliemengsel.
• Wijzig de motor NIET om op alternatieve brandstoffen te werken. Stabiliseer de brandstof voor opslag.

1. Controleer of de unit is uitgeschakeld en volledig is afgekoeld voordat u brandstof toevoegt.
2. Plaats de unit op een vlakke ondergrond in een goed geventileerde ruimte.
3. Maak het gebied rond de brandstofdop schoon.
4. Draai de dop langzaam om hem te verwijderen.
5. Voeg langzaam de aanbevolen brandstof toe. Niet overvullen.
6. Plaats de brandstofdop terug.

OPMERKING: Laat gemorste brandstof verdampen voordat u de unit start.

BELANGRIJKE OPMERKING: Het is belangrijk om te voorkomen dat er gomaanslag ontstaat in brandstofsysteemonderdelen, zoals de carburateur, brandstofslang of tank tijdens opslag. Alcoholgemengde brandstoffen (gasohol, ethanol of methanol genoemd) kunnen vocht aantrekken, wat leidt tot scheiding en vorming van zuren tijdens opslag. Zure gas kan het brandstofsysteem van een motor beschadigen tijdens opslag. Om motorproblemen te voorkomen, moet het brandstofsysteem worden geleegd voordat het 30 dagen of langer wordt opgeslagen. Zie de Opslag sectie. Gebruik nooit motor- of carburateurreinigingsproducten in de brandstoftank, omdat er permanente schade kan ontstaan.

Bediening

Vragen over bediening en gebruik

Bel Generac Customer Service op 1-888GENERAC (1-888-436-3722) met vragen of opmerkingen over de bediening en het onderhoud van de apparatuur.

Voordat u de motor start

1. Controleer of het motoroliepeil correct is.
2. Controleer of het brandstofpeil correct is.
3. Controleer of de unit stevig op een vlakke ondergrond staat, met voldoende speling en in een goed geventileerde ruimte.

Generator voorbereiden voor gebruik

Verstikking. Draaiende motoren produceren koolmonoxide, een kleurloos, reukloos, giftig gas. Koolmonoxide leidt, indien het niet vermeden wordt, tot de dood of ernstig letsel.

Verstikking. Het uitlaatsysteem moet goed worden onderhouden. Verander of wijzig het uitlaatsysteem niet op een manier waardoor het onveilig wordt of niet meer voldoet aan de plaatselijke voorschriften en/of normen. Het niet naleven hiervan leidt tot de dood of ernstig letsel.

Brandgevaar. Gebruik de generator niet zonder geïnstalleerde vonkenvanger. Het niet naleven hiervan kan leiden tot de dood of ernstig letsel.

Verstikking. Gebruik binnenshuis altijd een op batterijen werkende koolmonoxidemelder die geïnstalleerd is volgens de instructies van de fabrikant. Het niet naleven hiervan kan leiden tot de dood of ernstig letsel.

Brandgevaar. Hete oppervlakken kunnen brandbare stoffen doen ontbranden, wat tot brand kan leiden. Brand kan leiden tot de dood of ernstig letsel.

Hete oppervlakken. Raak bij het bedienen van de machine geen hete oppervlakken aan. Houd de machine tijdens gebruik uit de buurt van brandbare stoffen. Hete oppervlakken kunnen leiden tot ernstige brandwonden of brand.

Schade aan apparatuur en eigendommen. Koppel elektrische belastingen los voordat u het apparaat start of stopt. Het niet naleven hiervan kan leiden tot schade aan apparatuur en eigendommen.

De generator aarden tijdens gebruik

Zie Afbeelding 3-1. De generator is uitgerust met een aarding die het generatorframe en de aardingsklemmen op de AC-uitgangscontactdozen verbindt (zie NEC 250.34 (A). Hierdoor kan de generator als draagbaar worden gebruikt zonder het frame van de generator te aarden zoals gespecificeerd in NEC 250.34.

• Neutraal zwevend

  Afbeelding 3-1. De generator aarden

De generator (statorwikkeling) is geïsoleerd van het frame en van de aardingspen van het AC-stopcontact. Elektrische apparaten die een geaarde stopcontactpinaansluiting vereisen, werken niet als de stopcontactaardingspen niet functioneel is.

Aansluiten op het elektrische systeem van een gebouw

Gebruik een handmatige transferschakelaar wanneer u rechtstreeks aansluit op het elektrische systeem van een gebouw. Installatie en aansluitingen moeten worden uitgevoerd door een gekwalificeerde elektricien en in strikte overeenstemming met alle nationale en plaatselijke elektrische voorschriften en wetten.

Bedien de generator altijd met de Eco Mode Switch (Ecomodus-schakelaar) op OFF (uit) (indien aanwezig).

Speciale vereisten
Bekijk alle federale of staatsvoorschriften van de Occupational Safety and Health Administration (OSHA), lokale voorschriften of verordeningen die van toepassing zijn op het beoogde gebruik van de generator.

Raadpleeg een gekwalificeerde elektricien, elektrische inspecteur of het lokale agentschap dat bevoegd is:

• In sommige gebieden moeten generatoren worden geregistreerd bij lokale nutsbedrijven.
• Als de generator op een bouwplaats wordt gebruikt, kunnen er aanvullende voorschriften zijn die moeten worden nageleefd.

Ken de limieten van de generator

Het overbelasten van een generator kan leiden tot schade aan de generator en aangesloten elektrische apparaten. Neem het volgende in acht om overbelasting te voorkomen:

• Tel het totale wattage op van alle elektrische apparaten die tegelijkertijd moeten worden aangesloten. Dit totaal mag NIET groter zijn dan de wattagecapaciteit van de generator.
• Het nominale wattage van lampen kan worden afgelezen van de gloeilampen. Het nominale wattage van gereedschappen, apparaten en motoren is te vinden op een gegevenslabel of sticker die op het apparaat is aangebracht.
• Als het apparaat, gereedschap of de motor geen wattage aangeeft, vermenigvuldig dan de spanning met de ampèrewaarde om het wattage te bepalen (volt x ampère = watt).
• Sommige elektromotoren, zoals inductietypes, hebben ongeveer drie keer meer vermogen nodig om te starten dan om te draaien. Deze stroomstoot duurt slechts enkele seconden bij het starten van dergelijke motoren. Zorg ervoor dat u rekening houdt met een hoog startwattage bij het selecteren van elektrische apparaten die op de generator moeten worden aangesloten:

1. Bereken het aantal watt dat nodig is om de grootste motor te starten.
2. Tel bij dat cijfer het lopende wattage van alle andere aangesloten belastingen op.

De Wattage Referentie Gids wordt verstrekt om te helpen bepalen hoeveel items de generator tegelijkertijd kan bedienen.

OPMERKING: Alle cijfers zijn bij benadering. Zie het gegevenslabel op het apparaat voor de wattagevereisten.

Wattage Referentie Gids

Apparaat	Lopend Wattage
*Airconditioner (12.000 Btu)	1700
*Airconditioner (24.000 Btu)	3800
*Airconditioner (40.000 Btu)	6000
Batterijlader (20 ampère)	500
Bandschuurmachine (3")	1000
Kettingzaag	1200
Cirkelzaag (7-1/4")	tot 1400
*Wasdroger (elektrisch)	5750
*Wasdroger (gas)	700
*Wasmachine	1150
Koffiezetapparaat	1750
*Compressor (1 PK)	2000
*Compressor (3/4 PK)	1800
*Compressor (1/2 PK)	1400
Krultang	700
*Luchtontvochtiger	650
Schijfschuurmachine (9")	1200
Kantjesmaaier	500
Elektrische deken	400
Elektrisch spijkerpistool	1200
Elektrisch fornuis (per element)	1500
Elektrische braadpan	1250
*Vriezer	700
*Ventilator van de verwarming (3/5 PK)	875
*Garagedeuropener	tot 750
Haardroger	1200
Handboor	tot 1100
Heggenschaar	450
Slagmoersleutel	500
Strijkijzer	1200
*Straalpomp	800
Grasmaaier	1200
Gloeilamp	100
Magnetron	tot 1000
*Melkkoeler	1100
Oliebrander op verwarming	300
Oliegestookte ruimteverwarming (140.000 Btu)	400
Oliegestookte ruimteverwarming (85.000 Btu)	225
Oliegestookte ruimteverwarming (30.000 Btu)	150
*Verfspuit, Airless (1/3 PK)	600
Verfspuit, Airless (handheld)	150
Radio	tot 200
*Koelkast	700
Slowcooker	200
*Dompelpomp (1-1/2 PK)	2800
*Dompelpomp (1 PK)	2000
*Dompelpomp (1/2 PK)	1500
*Dompelpomp	tot 1050
*Tafelzaag (10")	tot 2000
Televisie	tot 500
Broodrooster	tot 1650
Gras trimmer	500
* Sta 3 keer het vermelde wattage toe voor het starten van deze apparaten.

Transport/kantelen van het apparaat

Bewaar of vervoer het apparaat niet onder een hoek groter dan 15 graden.

Motoren met trekkoord starten

Terugslaggevaar. De terugslag kan onverwacht terugtrekken. Terugslag kan leiden tot de dood of ernstig letsel.

Schade aan apparatuur en eigendommen. Koppel elektrische belastingen los voordat u het apparaat start of stopt. Het niet naleven hiervan kan leiden tot schade aan apparatuur en eigendommen.

1. Zie Afbeelding 3-2. Draai de PowerDial naar CHOKE (3).

   Afbeelding 3-2.PowerDial-posities
2. Zet de Economy switch (economieschakelaar) op OFF (uit).
3. Pak de terugslaghendel stevig vast en trek langzaam totdat er meer weerstand wordt gevoeld. Trek snel omhoog en weg.
4. Zie Afbeelding 3-2. Wanneer de motor start, draait u de Off/Run/Choke dial (uit/draaien/choke-knop) naar RUN (2). De choke-werking wordt verminderd wanneer de Off/Run/Choke dial (uit/draaien/choke-knop) naar RUN (draaien) wordt gedraaid.
   OPMERKING: Als de motor aanslaat, maar niet blijft draaien, draai dan de Off/Run/Choke dial (uit/draaien/choke-knop) naar OFF (uit) en herhaal de startinstructies.

BELANGRIJKE OPMERKING: Zie Afbeelding 3-3. Overbelast de generator of de afzonderlijke paneelstopcontacten niet. Als er een overbelasting optreedt, gaat de overload LED (overbelastings-LED) (A) branden en stopt de AC-uitvoer. Raadpleeg Generator Status Lights (Generatorstatuslampjes) om dit te verhelpen. Lees Ken de limieten van de generator zorgvuldig door.

Afbeelding 3-3.Uitschakelfout

Generator uitschakelen

Schade aan apparatuur en eigendommen. Koppel elektrische belastingen los voordat u het apparaat start of stopt. Het niet naleven hiervan kan leiden tot schade aan apparatuur en eigendommen.

1. Schakel alle belastingen uit en verwijder de stekker van de elektrische belastingen uit de generatorpaneelstopcontacten.
2. Laat de motor enkele minuten onbelast draaien om de interne temperatuur van de motor en de generator te stabiliseren.
3. Zie Afbeelding 3-2. Draai de PowerDial naar OFF (3).

Hete motoren starten

Schade aan apparatuur en eigendommen. Koppel elektrische belastingen los voordat u het apparaat start of stopt. Het niet naleven hiervan kan leiden tot schade aan apparatuur en eigendommen.

1. Zie Afbeelding 3-2. Draai de PowerDial van OFF (uit) naar RUN (draaien). Dit opent de brandstofklep en maakt starten mogelijk.
2. Pak de terugslaghendel stevig vast en trek langzaam totdat er meer weerstand wordt gevoeld. Trek snel omhoog en weg.

Uitschakelsysteem voor laag oliepeil

De motor is uitgerust met een sensor voor een laag oliepeil om de motor automatisch uit te schakelen wanneer het oliepeil onder een bepaald niveau daalt. De motor draait pas als de olie tot het juiste niveau is gevuld.

BELANGRIJKE OPMERKING: Controleer vóór gebruik het juiste motorolie- en brandstofniveau.

Parallelle werking

Raadpleeg de bedieningshandleiding van de parallelle kit of neem contact op met een IASD.

OPMERKING: Alle aansluitingen op de parallelle kit moeten worden gemaakt terwijl beide omvormers zijn uitgeschakeld en alle belastingen zijn losgekoppeld.

1. Zorg ervoor dat de Engine Economy Switch (economieschakelaar motor) op beide generatoren in dezelfde stand staat.
2. Maak de juiste parallelle aansluitingen op de stopcontacten op elke Generac-omvormer zoals beschreven in de gebruikershandleiding die bij de kit is geleverd.

OPMERKING: Koppel geen parallelle kitaansluitingen los als de units eenmaal draaien.

3. Start beide units volgens de startinstructies. Zodra de groene output indicator (uitgangsindicator) oplicht, kunnen apparaten worden aangesloten en ingeschakeld met behulp van het parallelle kitstopcontact.
4. Volg de instructies voorGenerator uitschakelen.

OPMERKING: Gebruik alleen de door Generac goedgekeurde parallelle kit.

Onderhoud

Regelmatig onderhoud verbetert de prestaties en verlengt de levensduur van de motor/apparatuur. Generac Power Systems, Inc. adviseert dat al het onderhoudswerk wordt uitgevoerd door een Independent Authorized Service Dealer (IASD). Regelmatig onderhoud, vervanging of reparatie van de emissiebeheersingsapparaten en -systemen kan worden uitgevoerd door elke reparatiewerkplaats of persoon naar keuze van de eigenaar. Om kosteloos gebruik te kunnen maken van de garantie op de emissiebeheersing, moet het werk worden uitgevoerd door een IASD. Zie de emissiegarantie.

OPMERKING: Bel 1-888-GENERAC (1-888-4363722) met vragen over het vervangen van onderdelen.

Onderhoudsschema

Volg de intervallen van het onderhoudsschema, afhankelijk van wat het eerst van toepassing is, volgens gebruik.

OPMERKING: Onder zware omstandigheden is vaker onderhoud nodig.

OPMERKING: Alle vereiste service en afstellingen moeten worden uitgevoerd zoals beschreven in de volgende tabel.

Bij elk gebruik

Controleer het motoroliepeil

Elke 100 uur of elke 6 maanden

Luchtfilter reinigen/vervangen**

Olie verversen ǂ

Geluiddemperrooster

Vonkenvanger reinigen/vervangen

Elke 300 uur of elk jaar*

Bougie vervangen

Brandstoffilter vervangen +

Klepspeling afstellen

Carterontluchtingsslang controleren/vervangen

Fittingen/bevestigingsmiddelen controleren +

ǂ Ververs de olie na de eerste maand of 20 draaiuren. + Uit te voeren door een IASD. * Ververs de olie elke maand bij gebruik onder zware belasting of bij hoge temperaturen. ** Vaker reinigen onder vuile of stoffige bedrijfsomstandigheden. Vervang luchtfilteronderdelen als ze niet voldoende kunnen worden gereinigd. *** Controleer de klepspeling en stel deze indien nodig af na de eerste 50 bedrijfsuren en daarna om de 300 uur.

Preventief onderhoud

Vuil of stof kan een onjuiste werking en schade aan de apparatuur veroorzaken. Reinig de generator dagelijks of voor elk gebruik. Houd het gebied rond en achter de geluiddemper vrij van brandbaar afval. Inspecteer alle koelluchtopeningen op de generator.

Persoonlijk letsel. Steek geen voorwerpen in de koelluchtsleuven. De generator kan op elk moment starten en kan leiden tot de dood, ernstig letsel en schade aan het apparaat.

• Gebruik een vochtige doek om de buitenkant schoon te vegen.
• Gebruik een zachte borstel om aangekoekt vuil, olie, enz. los te maken.
• Gebruik een stofzuiger om los vuil en afval op te zuigen.
• Er kan lagedruklucht (niet meer dan 25 psi) worden gebruikt om vuil weg te blazen. Inspecteer de koelluchtsleuven en -openingen op de generator. Deze openingen moeten schoon en vrij worden gehouden.

OPMERKING: Gebruik GEEN tuinslang om de generator te reinigen. Er kan water in het brandstofsysteem van de motor komen, wat problemen kan veroorzaken. Als er water via de koelluchtsleuven de generator binnenkomt, blijft er water achter in de holtes en spleten van de rotor- en statorwikkelingsisolatie. Water en vuilophoping op de interne wikkelingen van de generator vermindert de isolatieweerstand van de wikkelingen.

Motoronderhoud

Accidenteel opstarten. Koppel de bougiekabels los bij werkzaamheden aan het apparaat. Als u dit niet doet, kan dit leiden tot de dood of ernstig letsel.

Aanbevelingen voor motorolie

Om de productgarantie te behouden, moet de motorolie worden ververst in overeenstemming met de aanbevelingen in deze handleiding. Voor uw gemak zijn er onderhoudskits van de fabrikant verkrijgbaar die zijn ontworpen en bedoeld voor gebruik op dit product en die motorolie, een oliefilter, een luchtfilter, bougie(s), een werkplaatshanddoek en een trechter bevatten. Deze kits zijn verkrijgbaar bij een Independent Authorized Service Dealer (IASD).

Controleer het motoroliepeil

Risico op brandwonden. Laat de motor afkoelen voordat u de olie of koelvloeistof aftapt. Als u dit niet doet, kan dit leiden tot de dood of ernstig letsel.

Controleer het motoroliepeil voor elk gebruik of om de 8 bedrijfsuren.

1. Plaats de generator op een vlakke ondergrond.
2. Verwijder de schroeven en de zijafdekking.
3. Maak het gebied rond de olievuldop schoon.
4. Zie Afbeelding 4-1. Verwijder de olievuldop/peilstok en veeg de peilstok schoon.

   Afbeelding 4-1. Motorolievulling
5. Zie Afbeelding 4-2. Om het oliepeil te controleren, steekt u de peilstok in de olievulhals zonder deze vast te schroeven.

   Afbeelding 4-2. Veilig werkbereik
6. Verwijder de peilstok en controleer of het oliepeil zich binnen het veilige werkbereik bevindt.
7. Voeg indien nodig de aanbevolen motorolie toe.

OPMERKING: Controleer het oliepeil regelmatig tijdens het vullen om te voorkomen dat er te veel wordt gevuld.

8. Plaats de olievuldop/peilstok terug en draai deze met de hand vast.

OPMERKING: Sommige eenheden hebben meer dan één olievulpunt. Het is alleen nodig om één olievulpunt te gebruiken.

9. Plaats het zijpaneel en de schroeven terug.

Motorolie verversen

Accidenteel opstarten. Koppel de bougiekabels los bij werkzaamheden aan het apparaat. Als u dit niet doet, kan dit leiden tot de dood of ernstig letsel.

Als de generator onder extreme, vuile of stoffige omstandigheden wordt gebruikt, of bij extreem warm weer, moet de olie vaker worden ververst.

OPMERKING: Vervuil niet. Spaar grondstoffen. Breng gebruikte olie terug naar inzamelpunten.

Ververs de olie terwijl de motor nog warm is van het draaien, als volgt:

1. Plaats de generator op een vlakke ondergrond.
2. Verwijder de schroeven, de zijafdekking en de bougiedop.
3. Koppel de bougiekabel los van de bougie en plaats de kabel zo dat deze geen contact kan maken met de bougie.
4. Maak het gebied rond de olievuldop en de olieaftapplug schoon.
5. Verwijder de olievuldop/peilstok en veeg de peilstok schoon.
6. Kantel het apparaat en laat de olie volledig in een geschikte container lopen.
7. Zodra er voldoende olie uit het apparaat is gelopen, plaatst u de olieaftapplug terug en draait u deze stevig vast.
8. Zie Afbeelding 4-3. Steek een trechter in de olievulopening. Voeg indien nodig de aanbevolen motorolie toe.

   Afbeelding 4-3. Olievulopening met trechter

9. Zie Afbeelding 4-2. Om het oliepeil te controleren, verwijdert u de trechter en steekt u de peilstok in de olievulhals zonder deze vast te schroeven.
10. Verwijder de peilstok en controleer of het oliepeil zich binnen het veilige werkbereik bevindt.
    OPMERKING: Controleer het oliepeil regelmatig tijdens het vullen om te voorkomen dat er te veel wordt gevuld.
11. Plaats de olievuldop/peilstok terug en draai deze met de hand vast.
12. Veeg eventueel gemorste olie op.
13. Plaats het zijpaneel, de schroeven en de bougiedop terug.
14. Voer de olie op de juiste manier af in overeenstemming met alle toepasselijke voorschriften.

Luchtfilter

De motor zal niet goed lopen en kan beschadigd raken als hij met een vuil luchtfilter wordt gebruikt. Ververs het luchtfilter vaker onder vuile of stoffige omstandigheden. Het luchtfilter verversen:

1. Zie Afbeelding 4-4. Draai bout (A) los en verwijder de luchtfilterafdekking.

   Afbeelding 4-4. Luchtfilterassemblage
2. Was filter (B) in een sopje. Knijp droog in een schone doek (NIET WRINGEN).
3. Reinig de luchtfilterafdekking voor installatie.
4. Plaats de zijafdekking en de schroeven terug.

OPMERKING: Om een nieuw luchtfilter te bestellen, neemt u contact op met het dichtstbijzijnde erkende servicecentrum op 1-888436-3722.

Bougie onderhouden

De bougie onderhouden:

1. Zie Afbeelding 2-1. Verwijder de bougiedop en koppel de bougiekabel los.
2. Maak het gebied rond de bougie schoon.
3. Verwijder en inspecteer de bougie.
4. Zie Afbeelding 4-5. Inspecteer de elektrodenafstand met een voelermaat en stel de bougieafstand opnieuw in op 0,6 - 0,7 mm (0,024 - 0,028 inch).

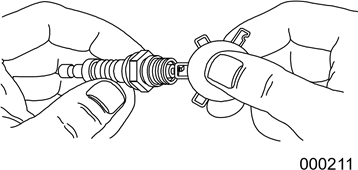

   Afbeelding 4-5. Bougie

OPMERKING: Vervang de bougie als de elektroden putten vertonen, verbrand zijn of het porselein is gebarsten. Gebruik UITSLUITEND de aanbevolen vervangingsbougie. Zie Productspecificaties.

5. Plaats de bougie met de hand vast en draai deze nog 3/8 tot 1/2 slag vast met een bougiesleutel.

Geluiddemper en vonkenvanger inspecteren

OPMERKING: Het is een overtreding van California Public Resource Code, Section 4442, om de motor te gebruiken of te bedienen op met bos bedekt, met struikgewas bedekt of met gras bedekt land, tenzij het uitlaatsysteem is uitgerust met een vonkenvanger, zoals gedefinieerd in Section 4442, die in effectieve staat wordt gehouden. Andere staten of federale jurisdicties kunnen vergelijkbare wetten hebben.

Neem contact op met de oorspronkelijke fabrikant van de apparatuur, de detailhandelaar of de dealer om een vonkenvanger te verkrijgen die is ontworpen voor het uitlaatsysteem dat op deze motor is geïnstalleerd.

OPMERKING: Gebruik UITSLUITEND originele vervangingsonderdelen.

Inspecteer de geluiddemper op scheuren, corrosie of andere schade. Verwijder de vonkenvanger, indien aanwezig, en inspecteer deze op schade of koolstofblokkering. Vervang onderdelen indien nodig.

Vonkenvangerscherm inspecteren

Hete oppervlakken. Raak bij het bedienen van de machine geen hete oppervlakken aan. Houd de machine tijdens gebruik uit de buurt van brandbare stoffen. Hete oppervlakken kunnen leiden tot ernstige brandwonden of brand.

Vonkenvangerscherm reinigen

De uitlaatdemper van de motor heeft een vonkenvangerscherm. Inspecteer en reinig het scherm om de 100 bedrijfsuren of om de zes maanden, afhankelijk van wat het eerst komt. De vonkenvanger onderhouden:

1. Zie Afbeelding 4-6. Verwijder de klem om de houder te verwijderen.

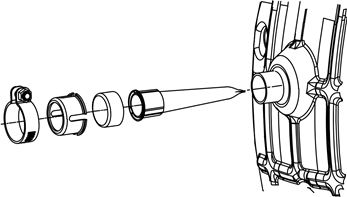

   Afbeelding 4-6. Vonkenvangerscherm
2. Schuif de vonkenvangerschermen uit de uitlaatpijp van de geluiddemper.
3. Inspecteer de schermen en vervang ze als ze gescheurd, geperforeerd of anderszins beschadigd zijn. Gebruik GEEN defect scherm. Als het scherm niet beschadigd is, reinig het dan met een commercieel oplosmiddel.
4. Plaats de schermen en de houder terug en zet ze vast met een klem.

Klepspeling

Neem contact op met een Independent Authorized Service Dealer voor servicehulp. De juiste klepspeling is essentieel voor het verlengen van de levensduur van de motor.

Controleer de klepspeling na de eerste vijftig bedrijfsuren. Stel indien nodig af.

• Inlaat — 0,10 ± 0,02 mm (koud), (0,004" ± 0,001" inch)
• Uitlaat — 0,10 ± 0,02 mm (koud) (0,004" ± 0,001" inch)

Opslag

Algemeen

Explosie en brand. Brandstof en dampen zijn extreem ontvlambaar en explosief. Bewaar brandstof in een goed geventileerde ruimte. Houd vuur en vonken uit de buurt. Het niet naleven hiervan zal leiden tot de dood of ernstig letsel.

Brandgevaar. Controleer of de machine goed is afgekoeld voordat u de kap installeert en de machine opbergt. Hete oppervlakken kunnen brand veroorzaken.

Het wordt aanbevolen om de generator elke 30 dagen 30 minuten te starten en te laten draaien. Als dit niet mogelijk is, raadpleeg dan de volgende lijst om de unit voor te bereiden op opslag.

• Plaats GEEN opbergkap op een hete generator. Laat de unit afkoelen tot kamertemperatuur voor opslag.
• Bewaar GEEN brandstof van het ene seizoen naar het andere, tenzij deze op de juiste manier is behandeld.
• Vervang de brandstofcontainer als er roest aanwezig is. Roest in de brandstof veroorzaakt problemen met het brandstofsysteem.
• Bedek de unit met een geschikte beschermende, vochtbestendige hoes.
• Bewaar de unit in een schone, droge ruimte.
• Bewaar de generator en brandstof altijd uit de buurt van warmte- en ontstekingsbronnen.

Brandstofsysteem/motor voorbereiden voor opslag

Verlies van gezichtsvermogen. Oogbescherming is vereist om te voorkomen dat er spray uit het bougiegat komt bij het starten van de motor. Het niet naleven hiervan kan leiden tot verlies van gezichtsvermogen.

Brandstof die langer dan 30 dagen wordt bewaard, kan bederven en onderdelen van het brandstofsysteem beschadigen. Houd brandstof vers, gebruik brandstofstabilisator.

Als er brandstofstabilisator aan het brandstofsysteem wordt toegevoegd, bereid de motor dan voor op langdurige opslag en laat hem draaien. Laat de motor 10-15 minuten draaien om de stabilisator door het brandstofsysteem te laten circuleren. Goed voorbereide brandstof kan tot 24 maanden worden bewaard.

OPMERKING: Als de brandstof niet is behandeld met brandstofstabilisator, moet deze in een goedgekeurde container worden afgetapt. Laat de motor draaien totdat hij stopt door gebrek aan brandstof. Het gebruik van brandstofstabilisator in de brandstofopslagcontainer wordt aanbevolen om de brandstof vers te houden.

1. Zie Figuur 4-7. Draai de schroef (A) los en tap de brandstof uit de carburateur.

   Figuur 4-7. Brandstof aftappen uit de carburateur

2. Ververs de motorolie.
3. Verwijder de bougie.
4. Giet een eetlepel (5-10 cc) schone motorolie in de cilinder of spuit een geschikt vernevelingsmiddel in de cilinder.
5. Trek de startkabels enkele keren aan om de olie in de cilinder te verdelen.
6. Installeer de bougie.
7. Trek de startkabels langzaam aan totdat er weerstand wordt gevoeld. Dit sluit de kleppen zodat er geen vocht in de motorcilinder kan komen. Laat de startkabels voorzichtig los.

Olie verversen

Ververs de motorolie voor opslag. Zie, Motorolie verversen.

Probleemoplossing

PROBLEEM	OORZAAK	CORRECTIE
Motor start niet.	Schakelaar uitgeschakeld. Brandstof op. Defecte bougie. Verstopte brandstoffilter. Defecte of vastzittende Schakelaar samenstelling. Incorrect motoroliepeil. Defecte bobine. Carburateur is overstroomd. Gasklepplaat gesloten.	Schakel de Schakelaar in. Vul de brandstoftank. Vervang de bougie. Vervang de brandstof en het brandstoffilter. Neem contact op met IASD. Controleer/vul de motorolie bij. Neem contact op met IASD. Tap de carburateur af. Open de gasklepplaat (duw naar de achterkant van de unit).
Motor start, maar valt dan uit.	Brandstof op. Incorrect motoroliepeil. Vervuilde brandstof. Defecte schakelaar voor laag oliepeil.	Vul de brandstoftank. Controleer het motoroliepeil. Neem contact op met IASD. Neem contact op met IASD.
Motor start niet; of start en loopt ruw.*	Choke zit vast of is ingeschakeld gelaten. Vuil of verstopt luchtfilter. Defecte of vuile bougie. Vuil brandstoffilter. Vuile of verstopte carburateur. Unit is niet opgewarmd. Vonkenvanger verstopt.	Schakel de choke uit. Reinig of vervang het luchtfilter. Vervang de bougie. Vervang de brandstof en het brandstoffilter. Reinig de carburateur. Pas geleidelijk de Schakelaar aan en verminder de choke totdat de motor soepel loopt in de RUN (DRAAIENDE) stand. Reinig de vonkenvanger.
Geen AC-uitgang.	Generator is overbelast. Invertermodule is oververhit. Kortsluiting in elektrisch apparaat. Defecte invertereenheid.	Koppel alle belastingen los. Schakel de generator uit om de module te resetten. Verminder de belastingen, start de generator opnieuw. Controleer of de onderhoudsdeur AAN staat. Laat 15 minuten afkoelen door de motor te laten draaien zonder AC-uitgang. Houd de Reset (Reset) knop op het bedieningspaneel ingedrukt, start de generator opnieuw. Controleer de staat van de verlengsnoeren en de items die van stroom worden voorzien. Houd de Reset (Reset) knop op het bedieningspaneel ingedrukt. Neem contact op met IASD.
Brandstof lekt uit de aftapslangen.	Carburateurafvoer in de kom is niet gesloten.	Draai de klep met de klok mee om te sluiten.
* Motortoerental neemt toe en af — Dit is normaal wanneer de generator opstart en de belastingen variëren.

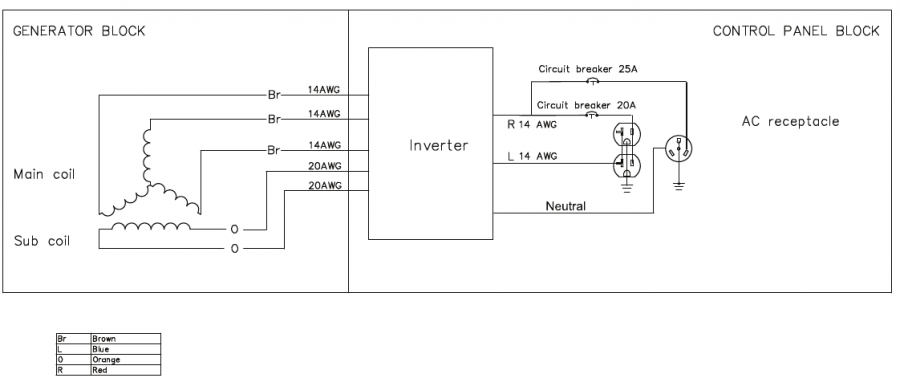

Bedradingsschema

Generac Power Systems, Inc.

S45 W29290 Hwy. 59

Waukesha, WI 53189

1-888-GENERAC (1-888-436-3722)

www.generac.com

Referenties

• Generac - Een totaal energiebedrijf
• http://www.p65warnings.ca.gov

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Generac GP3300i - Handleiding draagbare generator

Beschikbare talen
