BLACKSTONE 1933 - 17" Bakplaat met kap handleiding

VEILIGHEIDSWAARSCHUWING

Geeft een gevaarlijke situatie aan die, indien niet vermeden, de dood of ernstig letsel tot gevolg zal hebben.

Geeft een gevaarlijke situatie aan die, indien niet vermeden, kan leiden tot licht of matig letsel.

Geeft een gevaarlijke situatie aan die, indien niet vermeden, kan leiden tot de dood of ernstig letsel.

LET OP
Geeft informatie aan die als belangrijk wordt beschouwd, maar niet gevaarlijk is (bijv. berichten met betrekking tot schade aan eigendommen).

BELANGRIJKE VEILIGHEIDSINFORMATIE

Als u gas ruikt:

• Sluit de gastoevoer naar het apparaat af.
• Doof elke open vlam.
• Open de kap.
• Als de geur aanhoudt, blijf dan uit de buurt van het apparaat en neem onmiddellijk contact op met uw gasleverancier of de brandweer. Het niet opvolgen van deze instructies kan leiden tot brand of schade aan eigendommen, persoonlijk letsel of de dood.

• Gebruik dit apparaat NOOIT zonder toezicht.
• Gebruik dit apparaat NOOIT binnen 3,0 m van een constructie, brandbaar materiaal of andere gasfles.
• Gebruik dit apparaat NOOIT binnen 7,5 m van een ontvlambare vloeistof.
• Als er brand uitbreekt, blijf dan uit de buurt van het apparaat en neem onmiddellijk contact op met de brandweer. Probeer GEEN olie- of vetbrand met water te blussen. Het niet opvolgen van deze instructies kan leiden tot brand of schade aan eigendommen, persoonlijk letsel of de dood.

• Bewaar of gebruik GEEN benzine of andere ontvlambare vloeistoffen of dampen in de buurt van dit of enig ander apparaat.
• Een niet aangesloten LPG-fles mag niet worden opgeslagen in de buurt van dit of enig ander apparaat.

VEILIGHEID GASAPPARAAT

• Het gebruik van alcohol, medicijnen op recept of zonder recept kan het vermogen van de consument belemmeren om het apparaat op de juiste manier te monteren of veilig te bedienen.
• Houd kinderen en huisdieren te allen tijde uit de buurt van het apparaat.
• Zorg ervoor dat er een BC- of ABC-brandblusser direct beschikbaar is.

NIET GEBRUIKEN VOOR ANDERE DOELEINDEN DAN WAARVOOR HET BEDOELD IS:

• Wijzig dit apparaat NIET.
• Niet gebruiken voor commercieel koken.
• Gebruik dit apparaat NIET als verwarming.

DIT APPARAAT MAG ALLEEN BUITEN WORDEN GEBRUIKT.

• Gebruik dit apparaat NIET in gebouwen, garages of andere afgesloten ruimtes.
• Installeer dit apparaat NIET in of op een boot.
• Installeer dit apparaat NIET in of op een recreatievoertuig.

ZORG VOOR DE JUISTE AFSTAND TOT BRANDBAAR MATERIAAL:

• Gebruik dit apparaat NIET op of onder een balkon of terras van een appartement of condominium.
• Gebruik dit apparaat NIET onder brandbare constructies boven het hoofd.
• Belemmer de toevoer van verbrandings- en ventilatielucht NIET.
• Gebruik dit apparaat NIET dichter dan 36 inch (1 m) van de zijkanten en de achterkant van het apparaat.



INSTALLATIE MOET VOLDOEN AAN DE PLAATSELIJKE VOORSCHRIFTEN
Indien er geen plaatselijke voorschriften zijn, moet de installatie voldoen aan:

1. National Fuel Gas Code, ANSI Z223.1/NFPA 54, Opslag en behandeling van vloeibaar petroleumgas, ANSI/NFPA 58; of
2. Natural Gas and Propane Installation Code, CSA B149.1; Propane Storage and Handling, CSA B149.2; of
3. De norm voor recreatievoertuigen, ANSI A119.2/NFPA 1192; en Recreational Vehicle Code, CSA Z240 RV-serie, indien van toepassing.

ACTIVEER UW GARANTIE

OM DEZE GARANTIE IN TE SCHAKELEN, MOET U HET VOLGENDE VERSTREKKEN:

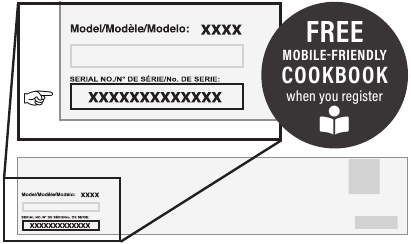

Het serienummer van uw apparaat

Deze bevindt zich op het fabriekslabel van uw apparaat.
(Het fabriekslabel is een grote zilveren sticker die op de behuizing van uw apparaat is aangebracht.)

Registreer uw apparaat op
BlackstoneProducts.com/register

MONTAGEHANDLEIDING

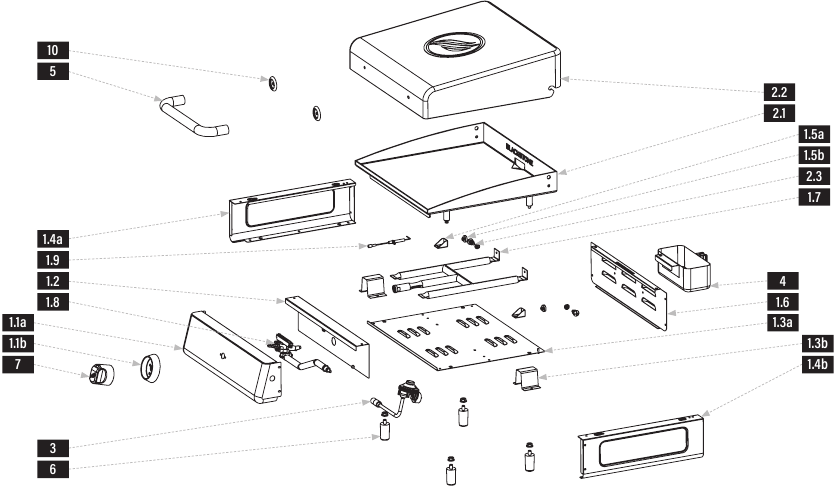

UITGEKLAPTE WEERGAVE

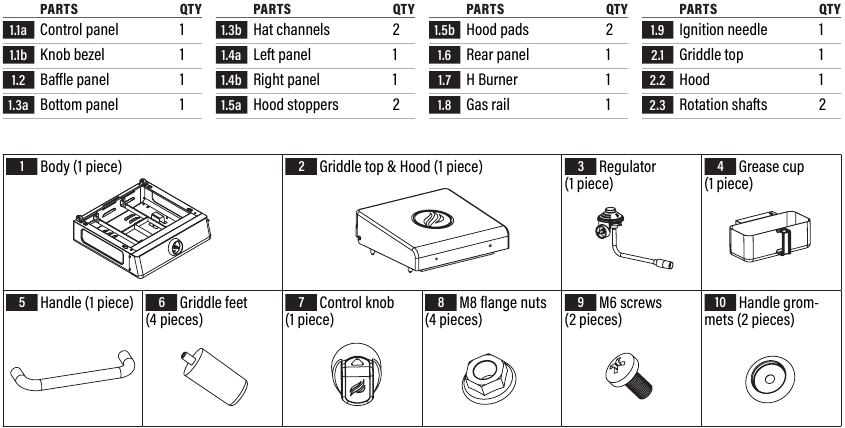

ONDERDELENLIJST

MONTAGE-INSTRUCTIES

Zoek een groot, schoon gebied om uw apparaat te monteren.
Verwijder al het verpakkingsmateriaal voordat u gaat monteren.

Scherpe randen. Draag handschoenen tijdens de montage.

NIET INBEGREPEN:
LPG-fles
Formaat: 10 x 20 cm, 453 g

BENODIGD GEREEDSCHAP:
Kruiskopschroevendraaier & verstelbare moersleutel

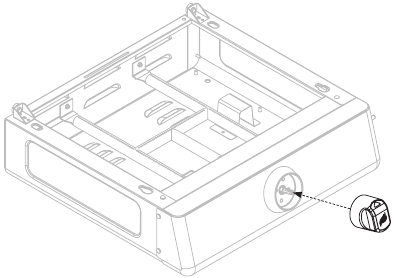

1. Plaats de bakplaat op een gladde, vlakke ondergrond. Installeer de bedieningsknop door deze op zijn plaats te duwen in de OFF-stand (UIT).

2. Gebruik vier (4) M8-moeren om de vier (4) bakplaatvoeten aan de onderkant van de bakplaat te bevestigen.

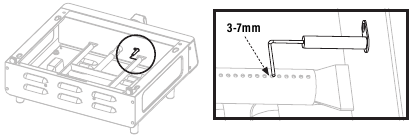

3. Zet de bakplaat op zijn voeten. Zorg ervoor dat de ontstekingsnaald 3-7 mm boven de branderbuis is gepositioneerd.

4. Plaats de bakplaat bovenop de bakplaatbehuizing door de vier pinnen uit te lijnen met de gaten van de behuizing.


Zorg ervoor dat de voorste pinnen volledig in de gaten zitten en duw vervolgens de bakplaat naar achteren om de bakplaat op zijn plaats te vergrendelen.

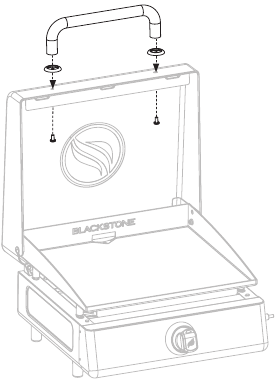

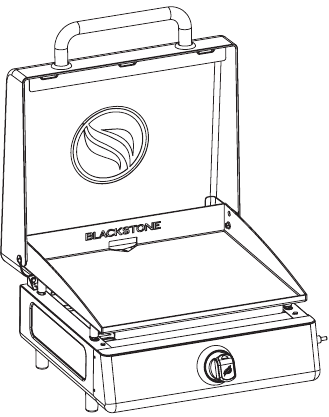

5. Gebruik twee (2) M6-schroeven om de handgreep en twee (2) handgreepringen aan de kap te bevestigen.

6. Plaats de vetopvangbeker aan de achterkant van de bakplaatbehuizing.

7. Ga verder met UW PRODUCT GEBRUIKEN.


LET OP
Plaats het apparaat tijdens gebruik op een hittebestendig en vlamvertragend oppervlak.

LET OP
Laat de kap tijdens het koken NIET langer dan 10 minuten gesloten.

UW PRODUCT GEBRUIKEN

DE LPG-FLES AANSLUITEN

453 G

1. Schroef de LPG-fles in de gasdrukregelaar en draai de fles met de klok mee.
   De regelaar kan tijdens het gebruik een zoemend of fluitend geluid maken. Dit heeft geen invloed op de veiligheid of het gebruik van het apparaat.



VEILIGHEID REGELAAR

Kruisdraad kan optreden als u een verbinding in een verkeerde hoek forceert. Dit beschadigt de schroefdraad, leidt tot propaanlekkage en kan mogelijk leiden tot een ophoping van brandstof die kan ontbranden.
Breng GEEN kruisdraad aan op de verbinding tussen uw LPG-fles en regelaar of regelaar en gasleiding.

Als u de regelaar niet kunt aansluiten, gebruik de regelaar dan NIET.
De regelaar moet worden vervangen door een door BLACKSTONE goedgekeurd model door een professioneel erkende, geautoriseerde dealer.

Gebruik dit apparaat, zoals gekocht, alleen met de meegeleverde gas- en regelaar-/ventielset.
Als de regelaar in het apparaat defect raakt, moet deze worden vervangen door een door BLACKSTONE goedgekeurd model (te vinden op uw fabriekslabel) door een professioneel erkende, geautoriseerde dealer. Het niet naleven hiervan maakt de garantie ongeldig.

2. Steek de regelaar en de LPG-fles in de gasleiding van het apparaat. Draai de kraag van de regelaar met de klok mee om deze aan de gasleiding te bevestigen.


VEILIGHEID LPG-FLES

• De te gebruiken lPG-toevoerfles moet zijn geconstrueerd en gemarkeerd in overeenstemming met de specificaties voor lP-gasflessen, het Amerikaanse ministerie van Transport (doT) of de norm voor flessen, bolvormen en buizen voor het transport van gevaarlijke goederen, CAN/CSA-B339.
• Alleen lPG-flessen met de markering "propaan" mogen worden gebruikt.
• De gebruikte fles moet, indien deze meer dan 1,00 kg propaancapaciteit heeft, een kraag bevatten om de flesafsluiter te beschermen.
• Het lPG-flestoevoersysteem moet zijn ingericht voor dampafname.

Houd nieuwe lPG-flessen altijd rechtop tijdens gebruik, transport of opslag.
Zorg ervoor dat de lPG-fles onder de regelaar is geplaatst.
(Als het vloeistofniveau van het propaan zich boven de regelaar bevindt, zal de regelaar bevriezen.)

De gasdrukregelaar is bedoeld om in een hoek naar de achterkant van de regelaar te worden gebruikt. De gasdrukregelaar is bedoeld om in een hoek naar de achterkant van het apparaat te worden gebruikt. het apparaat.

ALS HET BEVRIEZEN AANHOUDT NADAT DE FLES CORRECT IS GEHOEKT:

1. Schakel het apparaat uit en ontkoppel de LPG-fles onmiddellijk.
   Dit duidt op een probleem met de LPG-fles en deze mag niet op een ander product worden gebruikt.
2. Breng de LPG-fles terug naar de leverancier.

INSTRUCTIES VOOR HET TESTEN OP LEKKAGE

LET OP
Gebruik GEEN huishoudelijke schoonmaakmiddelen. Dit kan leiden tot schade aan de gasafsluiter en de onderdelen van de regelaar.
Gebruik een schone verfkwast en een milde zeep- en wateroplossing van 10/90 om de lektest uit te voeren.

1. Zet de bedieningsknoppen op OFF (UIT).
2. Sluit de LPG-fles aan op de regelaar. Sluit de regelaar aan op het apparaat.
   De regelaar kan tijdens het gebruik een zoemend of fluitend geluid maken. Dit heeft geen invloed op de veiligheid of het gebruik van het apparaat.
3. Borstel een zeepoplossing op de verbindingsgebieden van de ventielen en de regelaar. lekken worden aangegeven door groeiende lekken worden aangegeven door groeiende bellen. bellen.
   Lekken worden aangegeven door groeiende lekken worden aangegeven door groeiende bellen.

4. Als er groeiende bellen verschijnen, draai de verbindingen dan opnieuw vast.

Als lekken niet kunnen worden gestopt, probeer dan NIET te repareren.
De regelaar moet worden vervangen door een door BLACKSTONE goedgekeurd model.

EERSTE KEER REINIGEN

UW BAKPLAAT REINIGEN

LET OP
Zeep zal een ingevette bakplaat ruïneren. Dit is de enige keer dat u zeep op het kookoppervlak van de bakplaat mag gebruiken.

1. Was het kookoppervlak van de bakplaat met warm zeepsop.
2. Spoel af en droog volledig.

ONTSTEKINGSINSTRUCTIES

VENTIELEN CONTROLEREN

1. Draai de knop naar de OFF-stand (UIT).
2. Duw de knop in en laat deze los. De knop moet terugveren.
   Als de knoppen NIET terugveren, vervang dan de ventielset voordat u het apparaat gebruikt.
3. Draai de knop naar LOW (LAAG) en draai terug naar OFF (UIT). De knop moet soepel draaien.

PIËZO-ELEKTRISCHE ONTSTEKING

Leun NIET over het apparaat tijdens het aansteken.

1. Duw de bedieningsknop in om de gastoevoer te starten.
2. Draai de bedieningsknop tegen de klok in om de starter te activeren.
3. Stel de temperatuur in op het gewenste niveau.

CONTROLEER DE BRANDERVLAM

Controleer altijd de brandervlam voor gebruik.

1. Steek de branders aan en draai de knoppen van HIGH (HOOG) naar LOW (LAAG).
2. Kijk onder het kookoppervlak om de branders te bekijken. Wanneer de knop op HIGH (HOOG) staat, moeten de vlammen groter zijn dan wanneer de knop op LOW (LAAG) staat.

Een verstopte brander kan leiden tot brand onder het apparaat.
De brander moet jaarlijks worden verwijderd en gereinigd of wanneer er zware ophoping of insecten/insectennesten worden gevonden.

GEZOND BRANDERVLAMPATROON

1. Flikkeringen van gele kleur
2. Donkerblauwe kleur.
3. Levendig blauw.

BRANDERVLAMMEN ZIJN GEEL OF ONREGELMATIG
Als er sprake is van een plotselinge daling of een probleem met een lage vlam, raadpleeg dan het hoofdstuk Probleemoplossing.

PRODUCTINSTRUCTIES VOOR GEBRUIKSKLAAR MAKEN

WELKE OLIE IS HET BESTE OM TE GEBRUIKEN?

• Blackstone Seasoning and Cast Iron Conditioner.
• Elke plantaardige bakolie.
• Gesmolten dierlijk vet zonder toevoegingen.

VIDEO-INSTRUCTIE
Zo maak je een nieuwe Blackstone bakplaat gebruiksklaar
youtube.com/watch?v=VspmDVnj2pI&t=3s

1. Veeg eventuele resten van de bovenkant van de bakplaat.

2. Zet uw bakplaat op hoog vuur totdat de bovenkant van uw bakplaat van kleur verandert. (~10 min)

3. Gebruik een tang om een ​​papieren handdoek of katoenen doek vast te houden en verspreid 2-3 eetlepels van uw olie om de bakplaat gebruiksklaar te maken over de gehele bovenkant van de bakplaat. Wanneer u uw bakplaat gebruiksklaar maakt.
   Vergeet niet om bij het gebruiksklaar maken van uw bakplaat een dunne en gelijkmatige laag olie te gebruiken; hoe dunner de olielaag, hoe gemakkelijker het is om het eraf te branden.

4. De bovenkant van de bakplaat is klaar voor een nieuwe laag olie als deze niet meer rookt. Herhaal STAP 03 3-4 keer, of totdat het oppervlak van de bakplaat zwart is.


ROEST VOORKOMEN

Gebruik uw bakplaat regelmatig. Elke keer dat u kookt, voegt u toe aan de bereiding, waardoor roest minder snel optreedt.

LET OP
Als u in een vochtig klimaat of aan de kust woont, moet uw bakplaat mogelijk vaker tussen gebruik worden voorbereid. Als er roest op het oppervlak van de bakplaat verschijnt, wrijf deze dan weg met staalwol, schuurpapier met een lage korrel of de Blackstone puimsteen en maak het oppervlak opnieuw gebruiksklaar.

VIDEO-INSTRUCTIE
Uw Blackstone bakplaat herstellen
youtube.com/watch?v=thPE2IgnSiI

KOKEN OP UW APPARAAT

Brandbare voorwerpen kunnen spontaan ontbranden als ze in de buurt van het apparaat worden geplaatst. Plaats GEEN brandbare voorwerpen zoals spuitbussen, vette of vettige handdoeken in de buurt van het kookoppervlak.

Dit apparaat zal heet zijn tijdens en na gebruik. Raak GEEN hete onderdelen aan met onbeschermde handen. Gebruik kookgerei met lange handgrepen en ovenwanten.

LET OP
Bewaar GEEN voorwerpen binnen 8 cm van het kookoppervlak tijdens gebruik.

ALS ER VET OF ANDER HEET MATERIAAL OP DE KLEP, SLANG OF REGELAAR DRUPPELT:

1. Schakel de gastoevoer onmiddellijk uit.
2. Stel de oorzaak vast en corrigeer deze.
3. Reinig en inspecteer de klep, slang en regelaar.
4. Voer een lektest uit. (Raadpleeg de instructies voor de lektest in UW PRODUCT GEBRUIKEN.)

VIDEORECEPTEN
Vind recepten en kooktips op:
BlackstoneProducts.com/blogs/recipes
youtube.com/c/BlackstoneGriddles
@blackstoneproducts

UW APPARAAT REINIGEN

Reinig uw apparaat na elk gebruik, nadat het is afgekoeld tot aanraking.

• Gebruik GEEN schurend schuursponsje op gebieden met afbeeldingen.
• Als er een borstel wordt gebruikt om een ​​van de kookoppervlakken te reinigen, zorg er dan voor dat er geen losse haren op de kookoppervlakken achterblijven voordat u gaat koken.

Vetophoping kan brand veroorzaken. Reinig elk onderdeel van het apparaat dat heet wordt en na elk gebruik vetophoping ondervindt.

KUNSTSTOF ONDERDELEN & GESCHILDERDE OPPERVLAKKEN:
Wassen met warm zeepsop en droogwrijven met een niet-schurende doek.

LET OP
Gebruik GEEN Citrisol, schuurmiddelen of een geconcentreerd reinigingsmiddel op plastic onderdelen. Dit kan leiden tot schade aan en defecten van onderdelen.

VOOR ELK OPPERVLAK
De Blackstone ontvetter- en reinigingsspray is zacht genoeg om elk oppervlak van uw apparaat te reinigen. Gebruik het op het kookoppervlak, het frame van het apparaat of overal waar vet zich ophoopt.

APPARAATOPSLAG

Verplaats het apparaat NIET tijdens gebruik. Laat het apparaat afkoelen tot 45 °C voordat u het verplaatst of opbergt.

HANDLEIDING HOESPASSING
Dek uw apparaat altijd af wanneer het buiten wordt opgeslagen.
Om een hoes te vinden die op uw apparaat past, gaat u naar
BlackstoneProducts.com/support.

UW UNIT TOP REINIGEN

Reinig de bovenkant van de bakplaat na elk gebruik, terwijl deze nog warm is.

• Gebruik GEEN zeep op de bovenkant van de bakplaat. Dit vernietigt de bereiding van de bakplaat.
• De vetopvangbeker moet na elk gebruik worden verwijderd en geleegd.

De vetopvangbeker zal heet zijn tijdens en na gebruik. Verwijder de vetopvangbeker NIET voordat de bakplaat volledig is afgekoeld.

VIDEO-INSTRUCTIE
Uw Blackstone bakplaat schoonmaken
youtube.com/watch?v=-Iedu9z6NPY

1. Duw losse voedselresten met een spatel of rechte metalen schraper in de vetopvangbeker.

2. Veeg de bovenkant van de bakplaat af met een papieren handdoek.

3. Breng een paar eetlepels water aan op het oppervlak van de bakplaat en schraap vervolgens het water en de resten in de vetopvangbeker.
   (Gebruik een beetje grof zout voor vastzittende voedselresten.)

4. Veeg opnieuw af met een papieren handdoek en droog volledig af.

5. Breng een dunne laag bakolie aan om de voorbereiding te behouden en de bovenkant van de bakplaat te beschermen.


DE LPG-FLES LOSKOPPELEN

0,45 KG

1. Zorg ervoor dat de bedieningsknop(pen) op OFF (UIT) staan.
2. Zodra het apparaat is afgekoeld, koppelt u de regelaar los van de gasleiding door de kraag los te schroeven.
3. Schroef de LPG-fles los van de regelaar.
4. Plaats een stofkap op de uitlaat van de LPG-fles wanneer de fles niet in gebruik is.
   Installeer alleen het type stofkap op de uitlaat van de fles dat bij de fles is geleverd. Andere soorten doppen of pluggen kunnen leiden tot propaanlekkage.

LPG-FLESSEN OPSLAAN

• Bewaar GEEN reserve LPG-fles onder of in de buurt van dit apparaat.
• Vul een LPG-fles NIET tot meer dan 80%.
  Als de bovenstaande informatie niet exact wordt gevolgd, kan er brand ontstaan die de dood of ernstig letsel tot gevolg kan hebben.

• De LPG-fles moet worden losgekoppeld wanneer het apparaat niet in gebruik is.
• Bewaar het apparaat alleen binnenshuis als de LPG-fles is losgekoppeld en uit het apparaat is verwijderd.

PROBLEEMOPLOSSING

PROBLEEMOPLOSSING BIJ HET GEBRUIKSKLAAR MAKEN

ER ZIT EEN BRUINACHTIG RESIDU OP HET OPPERVLAK VAN DE UNIT

DE RANDEN VAN HET OPPERVLAK VAN DE UNIT ZIJN NIET ZWART

Na meerdere keren met uw bakplaat te hebben gekookt, zal het gebruiksklaar maken egaliseren en verbeteren.

PROBLEEMOPLOSSING BIJ ONTSTEKING

BRANDER ONTSTEEKT NIET

Als de ontsteking niet binnen 5 seconden plaatsvindt:

1. Zet de bedieningsknop van de brander op OFF (UIT).
2. Wacht 5 minuten.
3. Herhaal de ontstekingsprocedure.
   Als dit niet werkt, probeer dan uw apparaat met een lucifer aan te steken om de oorzaak te achterhalen.

INSTRUCTIES VOOR HET AANSTEKEN MET EEN LUCIFER
Controleer voor aanvang op gaslekken. open kap (indien van toepassing). Controleer voor aanvang op gaslekken. open kap (indien van toepassing).

1. Draai de bedieningsknop naar de OFF (UIT) stand.
2. Steek een lucifer (of lange aansteker) aan die niet korter is dan 28 cm.

3. Plaats de vlam naast de brander,
4. Duw de bedieningsknop naar binnen en draai eraan om de gastoevoer te starten. Zorg ervoor dat de brander ontsteekt en blijft branden.

ALS U UW APPARAAT MET EEN LUCIFER KUNT AANSTEKEN

MOGELIJKE OORZAKEN	OPLOSSING
Ontstekingsdraad verkeerd uitgelijnd.	Zorg ervoor dat de ontstekingsnaald zich 3-7 mm van de branderbuis bevindt en boven een brandergat.
Schade aan het ontstekingssysteem.	Neem contact op met de klantenservice voor vervangende onderdelen.

ALS U UW APPARAAT NIET MET EEN LUCIFER KUNT AANSTEKEN:

PROBLEEMOPLOSSING BIJ GASSTROOM

BRANDERVLAMMEN ZIJN GEEL OF ONREGELMATIG

• Apparaat bereikt geen hoge temperatuur of warmt ongelijkmatig op.
• Brander vlamt sterk op en daalt dan onmiddellijk naar laag, zelfs als de brander op de hoge stand staat.
• Vlamhoogte daalt wanneer een tweede brander wordt aangestoken
• Vlammen strekken zich NIET over de volledige lengte van de brander uit of lopen slechts aan één kant van de brander.
• Brander vlamt inconsistent.

ER KOMT EEN VLAM UIT DE LUCHTKLEP

DE BRANDEREENHEID REINIGEN

VIDEO-INSTRUCTIE
Uw branderbuis schoonmaken
youtube.com/watch?v=xKQTCrFCzf8

1. Zorg ervoor dat het gas is uitgeschakeld bij de bedieningsknoppen en de gastoevoer. Verwijder de bovenkant van het kookgedeelte.
2. Maak de brander voorzichtig los en verwijder deze.

3. Reinig de binnenkant van de brander:
   • Haal meerdere keren een smalle flessenborstel door elke branderbuis. (Gebruik GEEN staalborstels)
   • Haal meerdere keren een stijve draad gebogen in een kleine haak door elke branderbuis.

   • Gebruik perslucht om door de branderbuis en uit de branderpoorten te blazen. Controleer of er lucht door elk gat blaast. (Draag een veiligheidsbril)
4. Borstel het gehele buitenoppervlak van de brander om vuil te verwijderen.

5. Reinig verstopte poorten met een stijve draad, zoals een open paperclip.

6. Plaats de branders voorzichtig terug en bevestig ze opnieuw.


Het brandstofmondstuk van de gasrail moet opnieuw worden ingeschakeld in de branderopening.

KLANTENSERVICE

Bezoek ons online op BlackstoneProducts.com/support voor hulp met betrekking tot het gebruik van het apparaat, vervangende onderdelen of uw garantie.

KLANTENSERVICE UREN:
Maandag t/m vrijdag
7:00 uur – 17:00 uur (MST)

Referenties

• Product registreren - Blackstone Products
• Hoe een nieuwe Blackstone bakplaat in te branden | Blackstone Griddle - YouTube
• Uw Blackstone bakplaat herstellen - YouTube
• Blackstone Recepten – Blackstone Products
• Blackstone bakplaten - YouTube
• Ondersteuning – Blackstone Products
• Hoe uw Blackstone bakplaat schoon te maken | Blackstone bakplaten - YouTube
• Hoe uw branderbuis schoon te maken | Blackstone bakplaten - YouTube

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

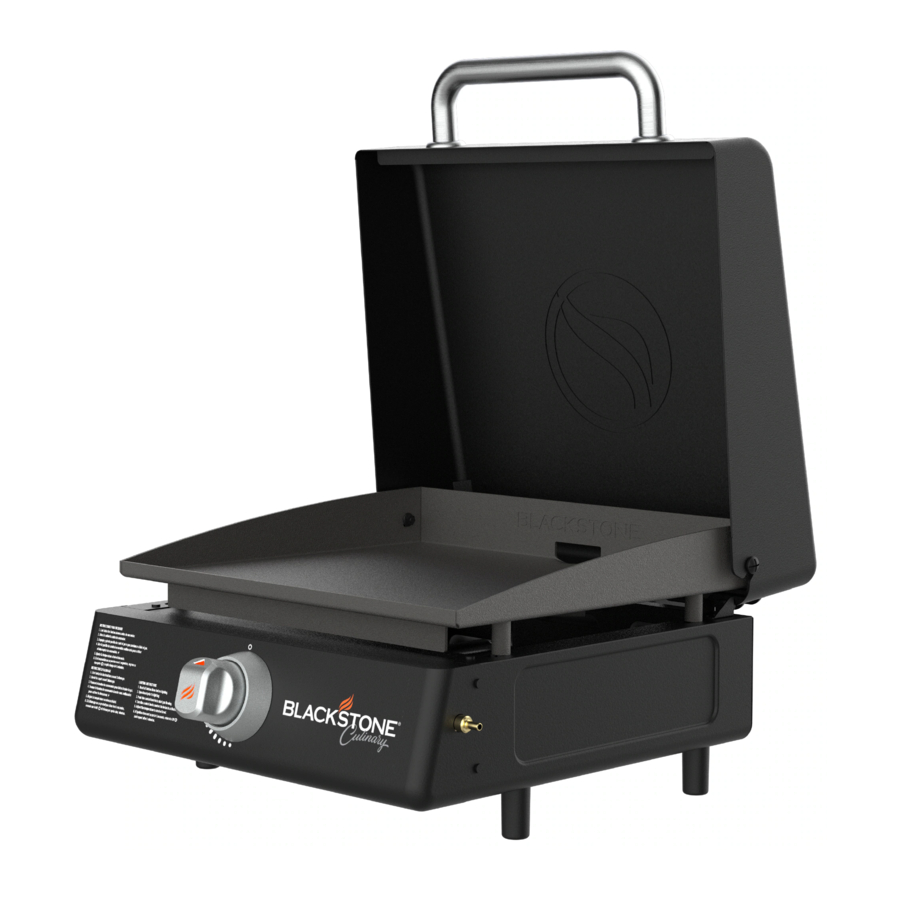

Download BLACKSTONE 1933 - 17" Bakplaat met kap handleiding

Beschikbare talen
