BLACKSTONE 1868 - 36" GRIDDLE Handleiding

Inhoud

1 MONTAGEHANDLEIDING
- 1.1 UITGEKLAPTE WEERGAVE
- 1.2 ONDERDELENLIJST
2 MONTAGE-INSTRUCTIES
3 UW BLACKSTONE GEBRUIKEN
- 3.1 DE LPG-CILINDER AANSLUITEN
- 3.2 INSTRUCTIES VOOR DE LEKTEST
4 EERSTE KEER REINIGEN
5 ONTSTEKINGSINSTRUCTIES
6 INSTRUCTIES VOOR HET INBRANDEN VAN DE BAKPLAAT
- 6.1 ROEST VOORKOMEN
7 UW AIRFRYER GEBRUIKEN
- 7.1 LPG AIRFRYER ONTSTEKING
- 7.2 AIRFRYER VEILIGHEID
8 KOKEN OP UW BLACKSTONE
9 UW APPARAAT REINIGEN
10 DE LPG-CILINDER LOSKOPPELEN
11 PROBLEMEN OPLOSSEN
12 BELANGRIJKE VEILIGHEIDSINFORMATIE
13 Referenties
14 Download handleiding
15 In andere talen

MONTAGEHANDLEIDING

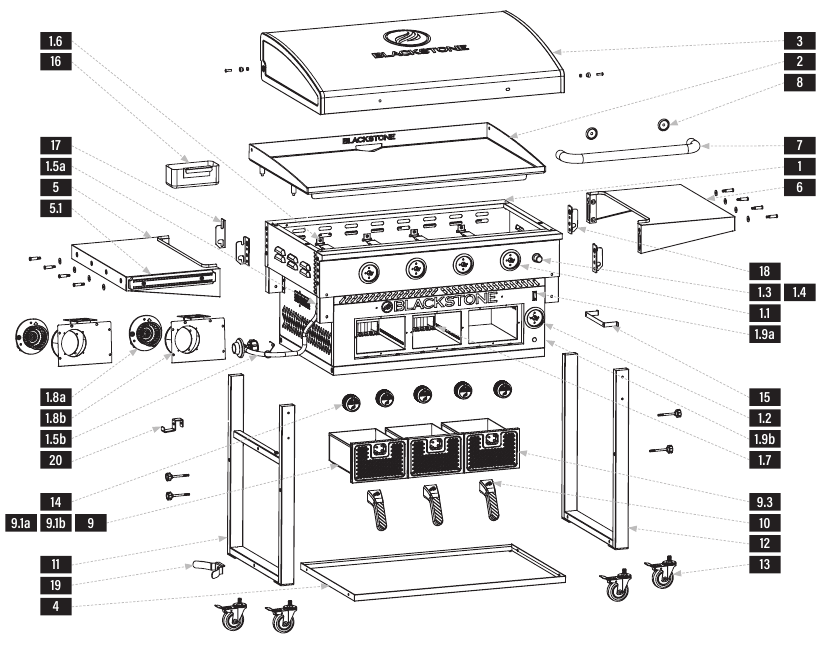

UITGEKLAPTE WEERGAVE

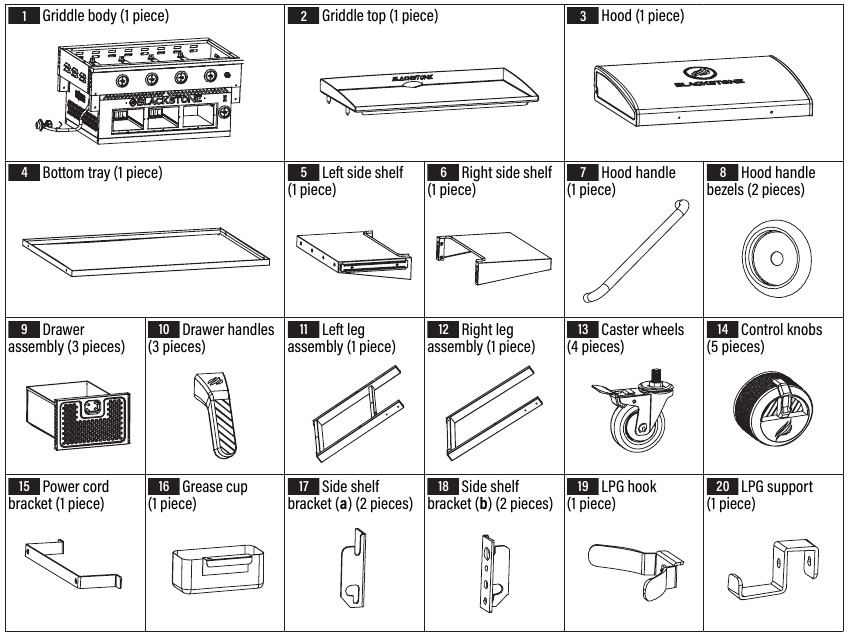

ONDERDELENLIJST

	ONDERDELEN	AANTAL		ONDERDELEN	AANTAL		ONDERDELEN	AANTAL		ONDERDELEN	AANTAL
1.1	Bedieningsknopring	4	1.5a	Gasleiding & Kleppen	1	1.8a	Motor	2	9.1a	Lade onderzetter	3
1.2	Bedieningsknopring airfryer	1	1.5b	Regelaarslang	1	1.8b	Motorbehuizing & Beugel	2	9.1b	Siliconen pad (4 stuks per verpakking)	3
1.3	Elektrische ontsteker	1	1.6	Tubulaire brander voor gasbakplaat	4	1.9a	Motorschakelaar	1	9.3	Lade voorpaneel	3
1.4	Elektrische ontstekingsdraad (5 stuks per set) met elektrode	1	1.7	H-brander voor Airfryer	1	1.9b	Netsnoer	1
			1.8	Motoreenheid	2	5.1	Magneetstrip	1

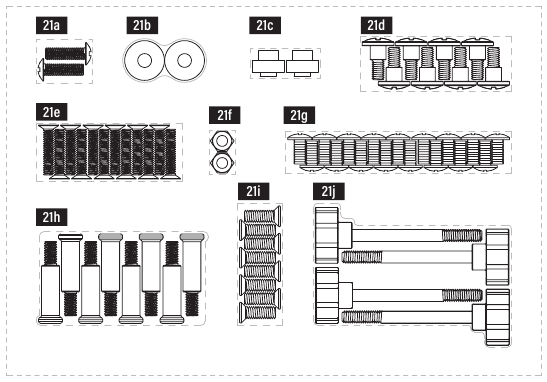

21 Hardware pakket (1 stuk)

M6x20 schroeven (2 stuks)
Sluitringen (8 stuks)
Afstandhouders deksel (2 stuks)
M6 Trapbouten (8 stuks)
M5x15 schroeven (12 stuks)
M6 borgmoeren (2 stuks)
M6x12 schroeven (17 stuks)
Zijplank pinnen (8 stuks)
M6x15 schroeven (8 stuks)
M6 Duimschroeven (4 stuks)

MONTAGE-INSTRUCTIES

Zoek een groot, schoon gebied om uw apparaat te monteren.
Verwijder al het verpakkingsmateriaal voordat u begint met de montage.

Scherpe randen. Draag handschoenen tijdens de montage.

Zware onderdelen. Twee personen moeten dit apparaat monteren.

NIET INBEGREPEN:
LPG-cilinder

Afmeting: 18 x 12 inch (45 x 30 cm), 9 kg
De LPG-cilinder moet een kraag hebben om de klep van de LPG-cilinder te beschermen.

NIET INBEGREPEN:
AA-batterij

BENODIGDE GEREEDSCHAPPEN:

Kruiskopschroevendraaier & verstelbare moersleutel

ELEKTRISCHE VEREISTEN:
120V 60Hz 1.0A

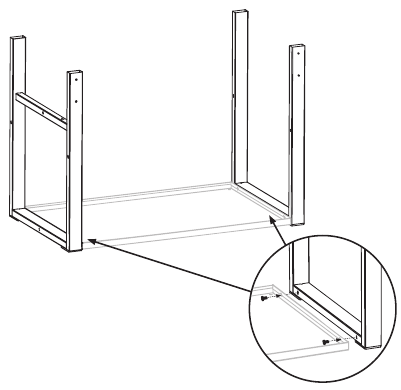

STAP 01 Gebruik vier (4) M6x12 schroeven om de linker- en rechterpootassemblage aan de onderste bak te bevestigen.

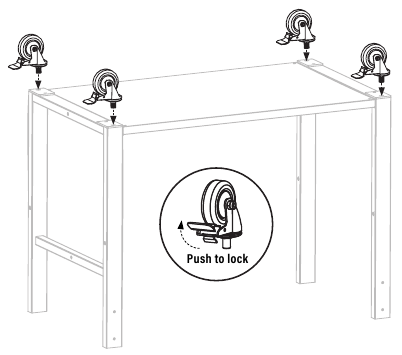

STAP 02 Draai de gemonteerde poten en bak ondersteboven en schroef de vier (4) vergrendelbare zwenkwielen vast. (zorg ervoor dat de wielen vergrendeld zijn voordat u ze bevestigt.)

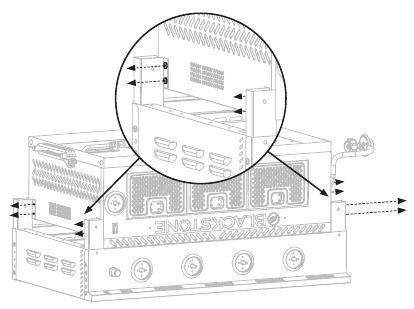

STAP 03 Met behulp van een andere persoon plaatst u de bakplaat ondersteboven op een gladde, vlakke ondergrond. Draai alle acht (8) schroeven op de bakplaatassemblage één (1) slag los.

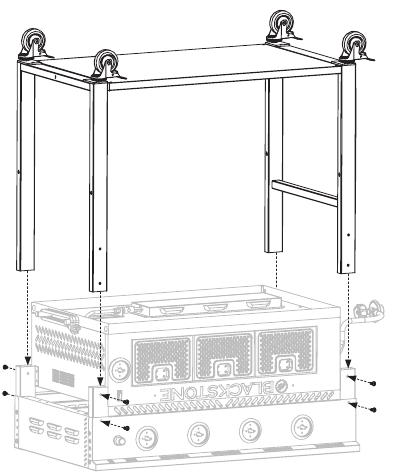

STAP 04 Schuif de poten in de sleuven op de bakplaatbehuizing en gebruik op elk van de vier hoeken twee (2) M6x12 schroeven om ze aan de bakplaatbehuizing te bevestigen. Draai de acht (8) eerder losgemaakte schroeven op de bakplaatbehuizing vast.

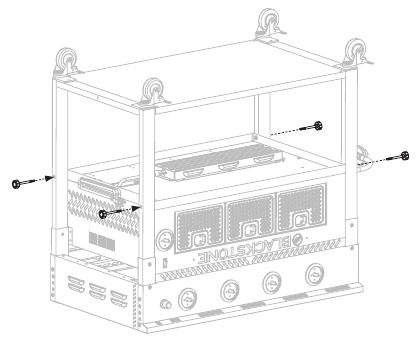

STAP 05 Gebruik vier (4) M6 duimschroeven om de poten aan de airfryerbehuizing te bevestigen.

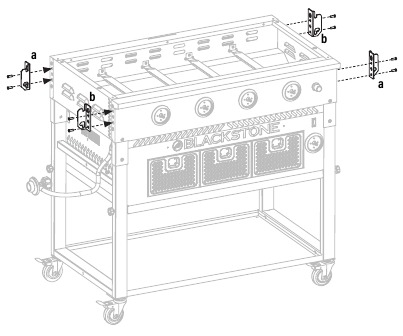

STAP 06 Met behulp van een andere persoon plaatst u de bakplaateenheid op zijn wielen. Gebruik acht (8) zwarte verzonken M6x15 schroeven om de vier (4) zijplankbeugels aan de zijkanten van de bakplaatbehuizing te bevestigen. (één zijplankbeugel (a) en zijplankbeugel (b) aan elke zijde.)

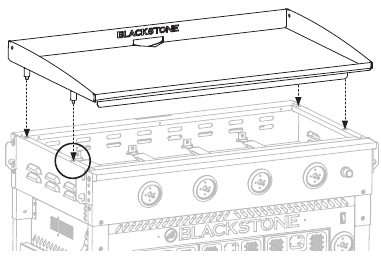

STAP 07 Met behulp van een andere persoon plaatst u de bakplaat bovenop de bakplaatbehuizing door de vier (4) pinnen uit te lijnen met de gaten van de behuizing.

Zorg ervoor dat de voorste pinnen volledig in de gaten zitten en duw de bakplaat vervolgens naar achteren om de bakplaat op zijn plaats te vergrendelen.

STAP 08 Gebruik twee (2) M6x12 schroeven en twee (2) deksel handgreepringen om de kapgreep aan de bakplaatkap te bevestigen.

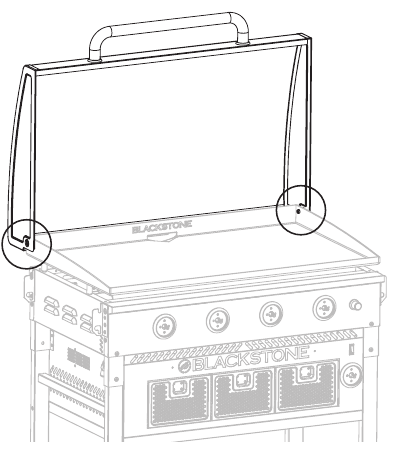

STAP 09 Bevestig de kap aan de bakplaat:

Lijn de kap uit met de gaten op de bakplaat.
Plaats één (1) kapafstandhouder tussen de kap en de bakplaat, het kleine uiteinde in de kap en het grote uiteinde in de bakplaat
Draai één (1) M6x20 schroef in de kap, kapafstandhouder, bakplaat en één (1) M6 borgmoer.

Herhaal aan de andere kant.

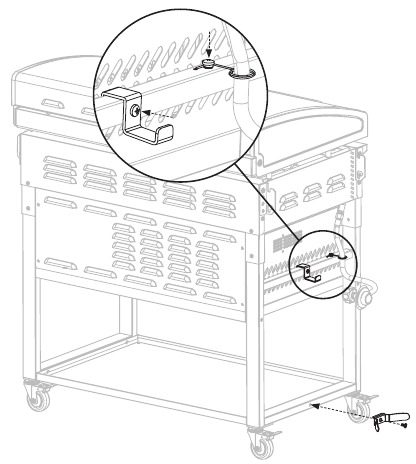

STAP 10 Gebruik één (1) M6x12 schroef om de slanghouder te monteren. Gebruik één (1) M6x12 schroef om de LPG-haak aan de linkerpootassemblage te bevestigen. Gebruik één (1) M6x12 schroef om de LPG-steun aan de onderkant van de linkerpootassemblage te bevestigen.

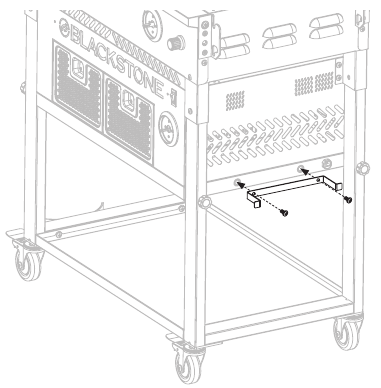

STAP 11 Gebruik twee (2) M6x12 schroeven om de stroomkabelbeugel aan de rechterpootassemblage te bevestigen.

STAP 12 Bevestig drie (3) zijplankpinnen en (3) zijplankringen aan de linker zijplank. Bevestig drie (3) zijplankpinnen en (3) zijplankringen aan de rechter zijplank.

STAP 13 Draai twee (2) M6 trapbouten in de bovenste gaten op de linker zijplank en twee (2) M6 trapbouten in de bovenste gaten op de rechterplank.

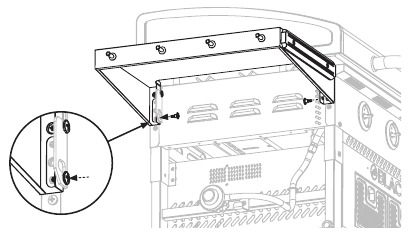

STAP 14 Haak de M6 trapbouten van de linker zijplank op de plankbeugels aan de linkerzijde van de bakplaat. Gebruik twee (2) M6 trapbouten om de plank aan de zijplankbeugels te bevestigen. Herhaal deze stap met de rechter zijplank.

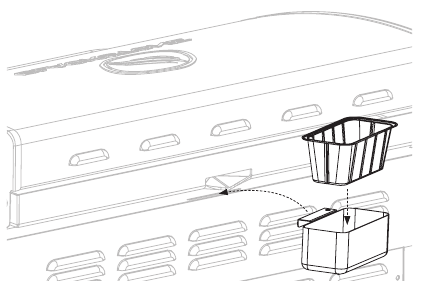

STAP 15 Hang de vetopvangbak in de sleuf aan de achterkant van de bakplaatbehuizing.

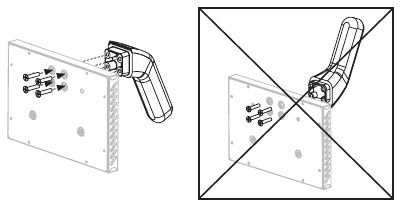

STAP 16 Bevestig de ladehandgreep:

Verwijder de twee kleine duimschroeven aan de binnenkant van de lade om het voorpaneel van de lade te verwijderen.
Gebruik vier (4) zilveren verzonken M5x15 schroeven om de ladehandgreep aan het voorpaneel te bevestigen. Zorg ervoor dat u de handgreep correct installeert, met de handgreep naar beneden gericht.
Bevestig het voorpaneel opnieuw met de eerder verwijderde Laat nooit olie onbeschermd achter in de regen. Dit kan leiden tot ernstige duimschroeven. brandwonden. Plaats de meegeleverde hardcover op de brander wanneer deze niet in gebruik is twee (2) laden. of als het begint te regenen.

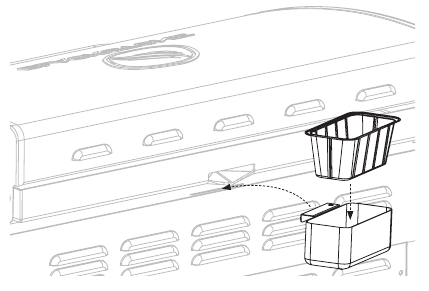

STAP 15 Hang de vetopvangbak in de sleuf aan de achterkant van de bakplaatbehuizing.

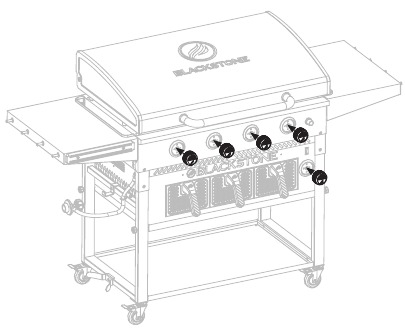

STAP 17 Installeer de vijf (5) bedieningsknoppen door ze in de oFF-positie op hun plaats te duwen. Ga verder met UW BLACKSTONE GEBRUIKEN.

LET OP

Maximaal gewicht op de zijplank is 4,5 kg.
De zijplank kan heet worden tijdens gebruik van het apparaat.

LET OP
Laat de kap NIET langer dan 10 minuten gesloten tijdens het koken.

UW BLACKSTONE GEBRUIKEN

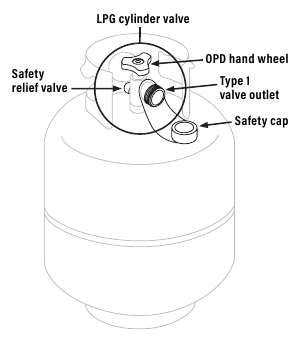

DE LPG-CILINDERKRAAN MOET HET VOLGENDE HEBBEN:

Type 1 kraanuitlaat (schroefdraad aan de buitenkant).
Veiligheidsontlastklep.
UL-gecertificeerd overvulbeveiliging (OPD). Deze OPD-veiligheidsfunctie wordt herkend aan een uniek driehoekig handwiel.
Veiligheidsdop (stofdop).

VEILIGHEID VAN DE REGELAAR

Kruislingse schroefdraad kan optreden als u een verbinding onder een verkeerde hoek forceert. Dit beschadigt de schroefdraad, leidt tot propaanlekken en kan mogelijk leiden tot een ophoping van brandstof die kan ontbranden.
Draai de verbinding tussen uw LPG-cilinder en regelaar NIET kruislings aan.

Als u de regelaar niet kunt aansluiten, gebruik de regelaar dan NIET.
De regelaar moet worden vervangen door een door Blackstone goedgekeurd model door een professioneel erkende, geautoriseerde dealer.

Gebruik dit apparaat, zoals gekocht, alleen met de meegeleverde gas- en regelaar/kraancombinatie.

FITTINGEN & SLANGEN

Het wordt aanbevolen om metalen fittingen jaarlijks te controleren en vast te draaien.
Houd de brandstoftoevoerslang uit de buurt van verwarmde oppervlakken.
Controleer voor elk gebruik of de slangen zijn gesneden of versleten. Vervang beschadigde slangen voordat u het apparaat gebruikt. (Gebruik alleen door Blackstone goedgekeurde vervangingsonderdelen voor de kraan, slang of regelaar. Het niet naleven hiervan maakt de garantie ongeldig.)

LPG-CILINDEREISEN

De te gebruiken LPG-cilinder moet zijn vervaardigd en gemarkeerd in overeenstemming met de specificaties voor lP-gascilinders, het Amerikaanse ministerie van Transport (doT) of de norm voor cilinders, bollen en buizen voor het transport van gevaarlijke goederen, CAN/CSA-B339.
Alleen LPG-cilinders met het opschrift "propaan" mogen worden gebruikt. Het LPG-cilindertoevoersysteem moet zijn ingericht voor dampafname.
- Houd nieuwe LPG-cilinders altijd rechtop tijdens gebruik, transport of opslag
- Houd de ventilatieopening(en) van de cilinderbehuizing altijd vrij en schoon van vuil

DE LPG-CILINDER AANSLUITEN

20 LB (9 KG)

STAP 01 Draai de bedieningsknoppen naar OFF (UIT).

Zorg ervoor dat de LPG-cilinder is UITgeschakeld door het OPD-handwiel met de klok mee tot een volledige stop te draaien.
Verwijder de veiligheidsdop van de Type 1 kraanuitlaat.

STAP 02 Houd de regelaar in een rechte lijn met de Type 1 kraanuitlaat om te voorkomen dat de verbinding kruislings wordt aangedraaid.

Centreer en steek de regelaarnipper in de Type 1 kraanuitlaat.
Draai de koppelmoer met de hand vast in de richting van de klok. (Gebruik GEEN gereedschap om aan te sluiten.)
Als de verbinding niet kan worden voltooid, koppel de regelaar dan los en herhaal deze stap.

STAP 03 Zet de LPG-cilinder vast aan het apparaat door hem aan de LPG-haak te hangen, zodat hij tegen de LPG-steun aanligt.

INSTRUCTIES VOOR DE LEKTEST

LET OP
Gebruik GEEN huishoudelijke schoonmaakmiddelen. Beschadiging van de gaskraan, slang en regelaar kan het gevolg zijn.
Gebruik een schone verfkwast en een milde zeep- en wateroplossing van 10/90 om de lektest uit te voeren.

LEKTEST: LPG-CILINDER

Voer een lektest uit op nieuwe en omgeruilde LPG-cilinders VOORDAT u ze aansluit op de bakplaat.
Niet roken tijdens de lektest.
Gebruik GEEN open vuur om te controleren op gaslekken.
Het apparaat moet buitenshuis worden getest op lekkage in een goed geventileerde ruimte, uit de buurt van ontstekingsbronnen, zoals gasgestookte of elektrische apparaten.
Houd het apparaat tijdens de lektest uit de buurt van open vuur of vonken.

STAP 01 Breng een zeepoplossing aan op de verbindingsstukken van de LPG-cilinder
(Aangegeven met pijlen in figuur 01)

Lekken worden aangegeven door groeiende bellen

Als er tijdens de lektest groeiende bellen verschijnen, gebruik of verplaats de LPG-cilinder dan NIET. Neem onmiddellijk contact op met een LPG-leverancier of de brandweer

LEKTEST: KRANEN, SLANG & REGELAAR

STAP 01 Draai de bedieningsknoppen naar OFF (UIT).

STAP 02 Sluit de regelaar aan op de LPG-cilinder.

STAP 03 Open de LPG-tank volledig door het OPD-handwiel tegen de klok in te draaien.

Als u een ruisend geluid hoort, sluit dan onmiddellijk de gastoevoer af. Er is een groot lek bij de aansluiting.
Sluit onmiddellijk de LPG-cilinder door het OPD-handwiel met de klok mee te draaien en draai de aansluitingen opnieuw vast. Als lekken niet kunnen worden gestopt, PROBEER DAN NIET TE REPAREREN.

STAP 04 Breng een zeepoplossing aan op de cilinder. op de verbindingsstukken van kranen en regelaar.
(Aangegeven met pijlen in figuur 02)

Lekken worden aangegeven door groeiende bellen.
Sluit onmiddellijk de LPG-cilinder door het OPD-handwiel met de klok mee te draaien en draai de aansluitingen opnieuw vast.

Als lekken niet kunnen worden gestopt, probeer dan NIET te repareren.
De regelaar moet worden vervangen door een door Blackstone goedgekeurd model door een professioneel erkende, geautoriseerde dealer.

EERSTE KEER REINIGEN

UW BAKPLAAT REINIGEN

LET OP
Zeep ruïneert een ingebrande bakplaat. Dit is de enige keer dat u zeep op het kookoppervlak van de bakplaat mag gebruiken.

STAP 01 Was het kookoppervlak van de bakplaat met heet zeepsop.

STAP 02 Spoel en droog volledig.

ONTSTEKINGSINSTRUCTIES

KLEPPEN CONTROLEREN

STAP 01 Draai de knoppen naar de OFF (UIT) -stand.

STAP 02 Duw de knoppen naar binnen en laat ze los. Knoppen moeten terugveren.
Als de knoppen NIET terugveren, vervang dan de kleppensamenstelling voordat u het apparaat gebruikt

STAP 03 Draai de knoppen naar LOW (LAAG) en vervolgens terug naar OFF (UIT). Knoppen moeten soepel draaien.

Als de brander niet ontsteekt met de open LPG-cilinderkraan, blijft er gas uit de brander stromen en kan deze per ongeluk/onbedoeld ontbranden met risico op letsel.
Zorg ervoor dat de gastoevoer is afgesloten bij de afsluitklep van de gastoevoer voordat u de apparaatkleppen controleert.

ONTSTEKING OP BATTERIJEN

warning Ga NIET over het apparaat heen hangen tijdens het aansteken.

STAP 01 Plaats één (1) AA-batterij (niet meegeleverd) onder de ontstekingsknop. Schroef de knop op zijn plaats over de positieve pool.

STAP 02

Draai de bedieningsknop naar OFF (UIT).

STAP 03 Zet de gastoevoer AAN bij de LPG-cilinder door het OPD-handwiel 1 tot 3 slagen tegen de klok in te draaien.

STAP 04

Houd de ontstekingsknop ingedrukt.
Draai de bedieningsknop tegen de klok in naar HIGH (HOOG). (Laat de ontstekingsknop los wanneer de brander brandt.)
Pas de temperatuur aan het gewenste niveau aan.

DE VLAM VAN DE BRANDER CONTROLEREN

Controleer altijd de vlam van de brander voor gebruik.

STAP 01 Steek de branders aan en draai de knoppen van HIGH (HOOG) naar LOW (LAAG).

STAP 02 Kijk onder het kookoppervlak om de branders te bekijken. Wanneer de knop op HIGH (HOOG) staat, moeten de vlammen groter zijn dan wanneer de knop op LOW (LAAG) staat.

Een verstopte branderbuis kan leiden tot brand onder het apparaat.
De brander moet jaarlijks worden verwijderd en schoongemaakt of wanneer er zware ophoping of insecten/insectennesten worden gevonden.

GEZOND VLAMBEELD VAN DE BRANDER

Flikkeringen van gele kleur.
Donkerblauwe kleur.
Levendig blauw.

BRANDERVLAMMEN ZIJN GEEL OF ONREGELMATIG

Als er sprake is van een plotselinge daling of een probleem met een lage vlam, raadpleeg dan het hoofdstuk Probleemoplossing.

INSTRUCTIES VOOR HET INBRANDEN VAN DE BAKPLAAT

WELKE OLIE KAN HET BESTE WORDEN GEBRUIKT?

Blackstone Seasoning en Cast Iron Conditioner.
Elke plantaardige kookolie.
Gesmolten dierlijk vet zonder toevoegingen.

VIDEO-INSTRUCTIE
Een nieuwe Blackstone-bakplaat inbranden youtube.com/watch?v=VspmdVnj2pI&t=3s

STAP 01 Veeg eventueel vuil van de bovenkant van de bakplaat.

STAP 02 Zet uw bakplaat op hoge temperatuur totdat de bovenkant van uw bakplaat van kleur verandert. (~10 min)

STAP 03 Gebruik een tang om een stuk keukenpapier of een katoenen doek vast te houden en verdeel 2-3 eetlepels van uw inbrandolie over de gehele bovenkant van de bakplaat.

Vergeet niet om een dunne en gelijkmatige laag olie te gebruiken bij het inbranden van uw bakplaat - hoe dunner de olielaag, hoe gemakkelijker het is om het eraf te branden

STAP 04 De bovenkant van de bakplaat is klaar voor een nieuwe olielaag als deze niet meer rookt. Herhaal STAP 03 3-4 keer, of totdat het oppervlak van de bakplaat zwart is.

ROEST VOORKOMEN

Gebruik uw bakplaat regelmatig. Elke keer dat u kookt, voegt u iets toe aan het inbranden, waardoor roest minder snel optreedt.

LET OP
Als u in een vochtig klimaat of een klimaat aan de kust woont, moet u uw bakplaat mogelijk vaker tussen gebruik inbranden.

Als er roest op het oppervlak van de bakplaat verschijnt, wrijf deze dan weg met staalwol, schuurpapier met een lage korrel of de Blackstone puimsteen en brand het oppervlak opnieuw in.

VIDEO-INSTRUCTIE
Uw Blackstone-bakplaat herstellen
youtube.com/watch?v=thPe2IgnSiI

UW AIRFRYER GEBRUIKEN

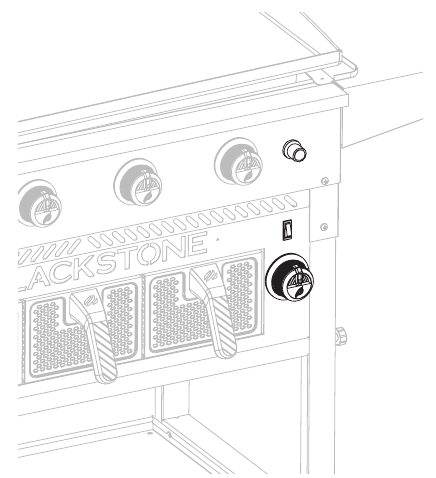

LPG AIRFRYER ONTSTEKING

STAP 01 Steek het netsnoer in een stopcontact.

STAP 02 Plaats één (1) AA-batterij (niet inbegrepen) onder de ontstekingsknop. Schroef de knop op zijn plaats over de positieve pool.

STAP 03

Draai de bedieningsknop van de friteuse naar OFF (UIT).

STAP 04 Draai de gastoevoer open bij de LPG-cilinder door het OPD-handwiel 1 tot 3 slagen tegen de klok in te draaien.

STAP 05

Houd de ontstekingsknop ingedrukt.
Druk op de bedieningsknop van de friteuse en draai deze tegen de klok in naar MAX. (Laat de ontstekingsknop los wanneer de brander aangaat.)
Stel de temperatuur in op het gewenste niveau.
HIGH: 425°F (220ºC) – 475°F (250ºC)
Med: 375°F (190ºC) – 425°F (220ºC)
LOW: 300°F (150ºC) – 375°F (190ºC)

Om te controleren of de brander van de airfryer brandt, kijkt u in de branderkamer vanaf de rechterkant van het apparaat.

STAP 06 Druk de tuimelschakelaar in om in te schakelen (power ON), de ventilator start onmiddellijk.

AIRFRYER VEILIGHEID

Verwijder voorwerpen onder de airfryer voordat u deze gebruikt.
Blaas laden leeg voor het koken om doorgangen schoon te houden.

TIJDENS GEBRUIK

Beperk de toevoer van verbrandingslucht of de hete uitlaatgassen NIET.
Plaats friteuseladen NIET op het bakoppervlak.
Plaats friteuseladen NIET op of in de buurt van een hete gas- of elektrische brander, of in een verwarmde oven.

VOEDSEL

Kook GEEN voedsel in de friteuse zonder de lade op zijn plaats.
Voeg GEEN vloeistoffen (water of sauzen) toe aan warm voedsel in de lade, omdat dit kan verdampen en brandwonden kan veroorzaken.

KOKEN OP UW BLACKSTONE

Gevaar
Ontvlambare voorwerpen kunnen spontaan ontbranden als ze in de buurt van het apparaat worden geplaatst. Plaats GEEN ontvlambare voorwerpen zoals spuitbussen, olieachtige of vette handdoeken in de buurt van het kookoppervlak.

Dit apparaat wordt heet tijdens en na gebruik. Raak GEEN hete onderdelen aan met onbeschermde handen. Gebruik kookgerei met lange handgrepen en ovenwanten.

LET OP
Bewaar GEEN voorwerpen binnen 8 cm van het kookoppervlak tijdens gebruik.

ALS ER VET OF ANDER HEET MATERIAAL OP DE KLEP, SLANG OF REGELAAR DRUPPELT:

STAP 01 Sluit de gastoevoer onmiddellijk af.

STAP 02 bepaal de oorzaak en corrigeer deze.

STAP 03 Reinig en inspecteer de klep, slang en regelaar.

STAP 04 Voer een lektest uit. (Raadpleeg de instructies voor de lektest in UW BLACKSTONE GEBRUIKEN.)

VIDEORECEPTEN

Vind recepten en kooktips op:
blackstoneproducts.com/blogs/recipes
youtube.com/c/BlackstoneGriddles
@blackstoneproducts

UW APPARAAT REINIGEN

Reinig uw apparaat na elk gebruik, nadat het koel aanvoelt.

Gebruik GEEN schuurpad op plaatsen met afbeeldingen.
Als er een borstel wordt gebruikt om een van de kookoppervlakken schoon te maken, zorg er dan voor dat er geen losse haren op de kookoppervlakken achterblijven voordat u gaat koken.

Vetophoping kan brand veroorzaken. Reinig elk onderdeel van het apparaat dat heet wordt en na elk gebruik vetophoping ervaart.

KUNSTSTOF ONDERDELEN & GELAKTE OPPERVLAKKEN:
Wassen met warm zeepsop en droogwrijven met een niet-schurende doek.

LET OP
Gebruik GEEN Citrisol, schuurmiddelen of een geconcentreerd reinigingsmiddel op plastic onderdelen. Dit kan leiden tot schade aan en defecten aan onderdelen.

VOOR ELK OPPERVLAK
De Blackstone ontvetter en reinigingsspray is zacht genoeg om elk oppervlak van uw apparaat schoon te maken. Gebruik het op het kookoppervlak, het frame van het apparaat of overal waar vetophoping optreedt.

APPARAATOPSLAG

Verplaats het apparaat NIET tijdens gebruik. Laat het apparaat afkoelen tot 45°C voordat u het verplaatst of opbergt.

HANDLEIDING AFDEKKINGSPASVORM
Dek uw apparaat altijd af als het buiten wordt opgeslagen.

Ga naar blackstoneproducts.com/support om een afdekking te vinden die op uw apparaat past.

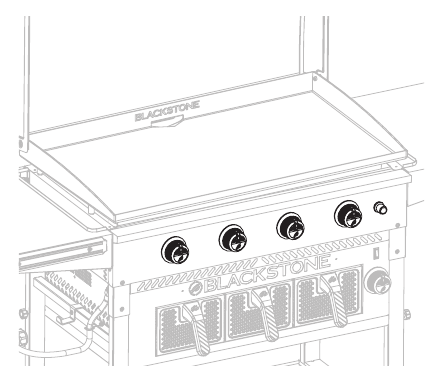

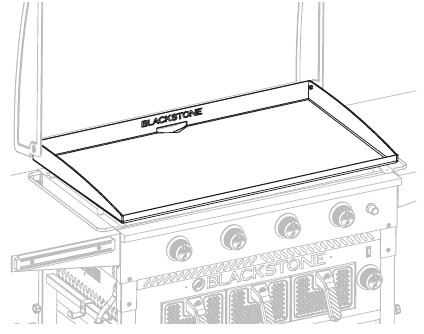

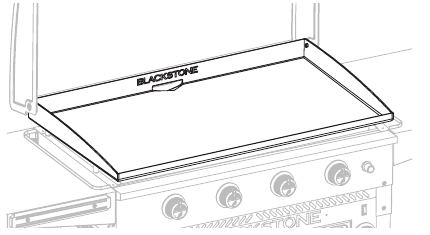

UW BAKPLAAT REINIGEN

Reinig de bakplaat na elk gebruik, terwijl deze nog warm is.

Gebruik GEEN zeep op de bakplaat. Dit vernietigt de kruiding van de bakplaat.
De vetopvangbak moet na elk gebruik worden verwijderd en geleegd.

De vetopvangbak is heet tijdens en na gebruik. Verwijder de vetopvangbak NIET voordat de bakplaat volledig is afgekoeld

VIDEOHANDLEIDING
Uw Blackstone bakplaat reinigen
youtube.com/watch?v=-Iedu9z6NPY

STAP 01 Duw losse voedselresten met een spatel of rechte metalen schraper in de vetopvangbak.

STAP 02 Veeg de bakplaat af met een papieren handdoek.

STAP 03 Breng een paar eetlepels water aan op het oppervlak van de bakplaat en schraap vervolgens het water en de resten in de vetopvangbak. (Gebruik voor vastzittende voedselresten een beetje grof zout.)

STAP 04 Veeg nogmaals af met een papieren handdoek en droog volledig.

STAP 05 Breng een dun laagje kookolie aan om de kruiding te behouden en de bakplaat te beschermen.

UW AIRFRYER REINIGEN

NIET reinigen met alcohol of een andere ontvlambare stof.
Reinig de airfryer NIET met een waterspray of iets dergelijks.

Wikkel het netsnoer rond de beugel van het netsnoer wanneer de airfryer niet in gebruik is.

UW AIRFRYERMAND REINIGEN

Uw airfryermand is vaatwasmachinebestendig.

U MOET DE HENDEL EERST VERWIJDEREN VOORDAT U DE MAND IN DE VAATWASMACHINE PLAATST.

STAP 01 Draai de bovenste twee (2) duimschroeven in de airfryerlade los.

STAP 02 Til de hendel op en verwijder deze. (Verwijder de duimschroeven NIET.)

STAP 03 Verwijder de onderzetter uit de airfryermand.

STAP 04 Bewaar de handgreep bij uw apparaat. Monteer de lade opnieuw nadat de mand schoon en droog is.

DE LPG-CILINDER LOSKOPPELEN

STAP 01 Zorg ervoor dat de bedieningsknoppen op OFF (UIT) staan.

Zorg ervoor dat de LPG-cilinder is UITGESCHAKELD door het OPD-handwiel met de klok mee tot aan de aanslag te draaien.
Draai de koppelmoer met de hand tegen de klok in om de regelaar te verwijderen. (Gebruik GEEN gereedschap om de verbinding te verbreken.)

STAP 02 Plaats een veiligheidsdop op de klepuitlaat van de LPG-cilinder wanneer de cilinder niet in gebruik is.
Installeer alleen het type veiligheidsdop op de klepuitlaat van de cilinder dat bij de cilinderklep wordt geleverd, andere soorten doppen of pluggen kunnen leiden tot propaanlekken

LPG-CILINDERS OPSLAAN

Bewaar GEEN reserve-LPG-cilinder onder of in de buurt van dit apparaat.
Vul een LPG-cilinder NIET verder dan 80%.

Als de bovenstaande informatie niet exact wordt opgevolgd, kan er brand ontstaan met de dood of ernstig letsel tot gevolg

De LPG-cilinder moet worden uitgeschakeld wanneer het apparaat niet in gebruik is.
LPG-cilinders moeten buiten en buiten het bereik van kinderen worden opgeslagen.
Bewaar GEEN LPG-cilinder in een gebouw, garage of een andere afgesloten ruimte.

VULLEN & RUILEN

Gebruik alleen gerenommeerde ruilbedrijven die hun cilinders inspecteren, nauwkeurig vullen, testen en certificeren. De LPG-dealer moet de nieuwe cilinder ontluchten voordat deze wordt gevuld.
Het volume propaan in de cilinder is afhankelijk van de temperatuur.

Een ijzige regelaar duidt op overvulling van gas.
Sluit onmiddellijk de klep van de LPG-cilinder en neem contact op met de plaatselijke LPG-dealer voor hulp.

Laat GEEN vloeibaar petroleumgas (LPG) in de atmosfeer vrijkomen.

Neem contact op met een gecertificeerde LPG-dealer of de plaatselijke brandweer voor hulp bij het verwijderen van gas uit de LPG-cilinder.
Vervang de tank alleen door een tank die is uitgerust met een OPD-veiligheidsvoorziening.
Uw detailhandelaar kan u helpen bij het vinden van een vervangende LPG-cilinder voor uw apparaat

PROBLEMEN OPLOSSEN

PROBLEMEN MET DE ONTSTEKING OPLOSSEN

BRANDERS WILLEN NIET ONTSTEKEN:
Als de ontsteking niet binnen 5 seconden plaatsvindt:

STAP 01 Zet de bedieningsknoppen van de brander UIT.

STAP 02 Wacht 5 minuten.

STAP 03 Herhaal de ontstekingsprocedure.
Als dit niet werkt, probeer dan uw apparaat met een lucifer aan te steken om de oorzaak te achterhalen

INSTRUCTIES VOOR HET AANSTEKEN MET EEN LUCIFER
Controleer voordat u begint op gaslekken. (Raadpleeg de instructies voor de lektest in UW BLACKSTONE GEBRUIKEN.)

STAP 01 Draai de bedieningsknop(pen) naar de UIT-stand.

STAP 02 Verwijder het kookoppervlak.

STAP 03 Steek een lucifer aan (of een lange aansteker) die niet korter is dan 28 cm. Plaats de vlam aan de rechter- of linkerkant van de brander.

STAP 04 Duw de bedieningsknop in en draai hem naar de HOGE stand. Zorg ervoor dat de brander ontsteekt en blijft branden.

ALS U UW APPARAAT MET EEN LUCIFER KUNT AANSTEKEN:

MOGELIJKE OORZAKEN	OPLOSSING
Lege/verkeerd geplaatste batterij.	Vervang deze door een nieuwe batterij
Ontstekingsdraad verkeerd uitgelijnd.	Zorg ervoor dat de ontstekingsnaald 3-7 mm van de branderbuis en boven een brandergaatje is geplaatst.
Schade aan het ontstekingssysteem.	Neem contact op met de klantenservice voor vervangende onderdelen.

ALS U UW APPARAAT NIET MET EEN LUCIFER KUNT AANSTEKEN:

MOGELIJKE OORZAKEN	OPLOSSING
De branderbuizen krijgen geen brandstof.	Reinig de branderconstructie om de verstopping te verwijderen.

PROBLEMEN MET DE GASSTROOM OPLOSSEN

ER KOMT EEN VLAM UIT DE LUCHTKLEP:

MOGELIJKE OORZAKEN	OPLOSSING
Er blokkeert iets de venturi in de branderbuis.	Reinig de branderconstructie om de verstopping te verwijderen.

BRANDERVLAMMEN ZIJN GEEL OF ONREGELMATIG:

Het apparaat bereikt geen hoge hitte of warmt ongelijkmatig op.
De brandervlammen beginnen sterk, maar zakken dan onmiddellijk naar laag, zelfs als de brander op de hoge stand staat.
De vlamhoogte daalt wanneer een tweede brander wordt ontstoken.
De vlammen lopen NIET over de volledige lengte van de brander, of lopen slechts aan één kant van de brander.
De brandervlammen zijn inconsistent.

MOGELIJKE OORZAKEN	OPLOSSING
Verstoppingen in de brander, gasjets of brandstofrail.	Reinig de brander, jets en gasslang.
De LPG-cilinder is leeg of bijna leeg.	Vul de LPG-cilinder bij of vervang deze.
De stroombegrenzingsinrichting van de regelaar is geactiveerd.	Reset het veiligheidssysteem: STAP 01 Zet het apparaat UIT, sluit de LPG-cilinderklep en koppel de regelaar los van de LPG-cilinder. STAP 02 Wacht vijf minuten zodat de druk kan verdwijnen, sluit de regelaar vervolgens opnieuw aan op de LPG-cilinder en open langzaam het OPd-handwiel een halve slag. STAP 03 Steek uw apparaat aan.
Regelaar zit vast in veiligheidspositie.	Neem contact op met de klantenservice voor vervangende onderdelen.

PROBLEMEN MET DE INBRANDING OPLOSSEN

ER BEVINDT ZICH EEN BRUINACHTIG RESIDU OP HET PLAATOPPERVLAK:

MOGELIJKE OORZAKEN

OPLOSSING

Er is te veel olie gebruikt.
U hebt de warmte te snel uitgeschakeld.

STAP 01 Zet uw bakplaat op hoog en laat hem 10-15 minuten opwarmen.

STAP 02 Schraap zoveel mogelijk van de ingedikte en gedeeltelijk gekookte olie weg.

STAP 03 Brand opnieuw in met een zeer dunne laag olie.

DE RANDEN VAN HET PLAATOPPERVLAK ZIJN NIET ZWART:
Na meerdere keren gebruik van uw bakplaat, zal de inbranding gelijkmatiger worden en verbeteren.

DE BRANDERCONSTRUCTIE REINIGEN

VIDEO-INSTRUCTIE
Uw branderbuis reinigen
youtube.com/watch?v=xKQTCrFCzf8

STAP 01 Zorg ervoor dat het gas is uitgeschakeld bij de bedieningsknoppen en de gastoevoer. Verwijder het kookoppervlak.

STAP 02 Maak de brander voorzichtig los en verwijder hem.

STAP 03 Reinig de binnenkant van de brander:

Haal een smalle flessenborstel meerdere keren door elke branderbuis. (Gebruik GEEN draadborstels)
Haal een stijve draad die in een kleine haak is gebogen meerdere keren door elke branderbuis.
Gebruik een luchtslang om lucht in de branderbuis en uit de branderpoorten te forceren. Controleer of er lucht door elk gat blaast. (Draag een veiligheidsbril)

STAP 04 Borstel het gehele buitenoppervlak van de brander om vuil te verwijderen.

STAP 05 Reinig verstopte poorten met stijf draad, zoals een open paperclip.

STAP 06 Plaats de branders voorzichtig terug en bevestig ze opnieuw.

Het brandstofmondstuk van de gasrail moet opnieuw worden ingezet in de branderopening.

BELANGRIJKE VEILIGHEIDSINFORMATIE

SLEUTEL VOOR VEILIGHEIDSWAARSCHUWING

Gevaar
Geeft een gevaarlijke situatie aan die, indien niet vermeden, de dood of ernstig letsel tot gevolg zal hebben.

Geeft een gevaarlijke situatie aan die, indien niet vermeden, licht of matig letsel tot gevolg kan hebben.

Geeft een gevaarlijke situatie aan die, indien niet vermeden, de dood of ernstig letsel tot gevolg kan hebben.

LET OP
Geeft informatie aan die als belangrijk wordt beschouwd, maar niet gerelateerd is aan gevaar (bijv. berichten met betrekking tot materiële schade).

Gevaar
Als u gas ruikt:

Sluit de gastoevoer naar het apparaat af.
Doof elke open vlam.
Open de kap.
Als de geur aanhoudt, blijf dan uit de buurt van het apparaat en neem onmiddellijk contact op met uw gasleverancier of de brandweer.

Het niet opvolgen van deze instructies kan leiden tot brand of materiële schade, persoonlijk letsel of de dood

Gevaar

Gebruik dit apparaat NIET zonder toezicht.
Gebruik dit apparaat NIET binnen 3,0 m van een constructie, brandbaar materiaal of andere gasfles.
Gebruik dit apparaat NIET binnen 7,5 m van een ontvlambare vloeistof.
Als er brand uitbreekt, blijf dan uit de buurt van het apparaat en neem onmiddellijk contact op met de brandweer. Probeer een olie- of vetbrand NIET met water te blussen. Het niet opvolgen van deze instructies kan leiden tot brand of materiële schade, persoonlijk letsel of de dood.

VEILIGHEID VAN ELEKTRISCHE APPARATEN

OM U TE BESCHERMEN TEGEN ELEKTRISCHE SCHOKKEN:

Dompel het snoer of de stekkers NIET onder in water of een andere vloeistof.
Haal de stekker uit het stopcontact wanneer het apparaat niet in gebruik is en vóór het schoonmaken. Laat het apparaat afkoelen voordat u onderdelen aanbrengt of verwijdert.
Gebruik dit apparaat NIET met een beschadigd snoer, stekker, of nadat het apparaat defect is geraakt of op enigerlei wijze is beschadigd. Neem contact op met de fabrikant voor reparatie.
Laat het snoer NIET over de rand van een tafel hangen of hete oppervlakken aanraken.
Houd een elektrisch snoer en de brandstoftoevoerslang uit de buurt van verwarmde oppervlakken.
Sluit bij het aansluiten eerst de stekker aan op het apparaat en vervolgens op het stopcontact.

GEBRUIK ALLEEN EEN AARDLEKSCHAKELAAR (GFI) BESCHERMD CIRCUIT MET DIT APPARAAT.

Verwijder de aardingsstekker NIET en gebruik geen adapter met 2 pinnen.
Gebruik alleen verlengsnoeren met een 3-polige aardingsstekker, die geschikt is voor het vermogen van de apparatuur en goedgekeurd is voor gebruik buitenshuis met een W-A-markering.

DIT APPARAAT IS NIET BEDOELD VOOR HET FRITUREN VAN KALKOENEN.

Bewaar of gebruik geen benzine of andere ontvlambare vloeistoffen of dampen in de buurt van dit of enig ander apparaat.
Een LPG-cilinder die niet is aangesloten voor gebruik, mag niet worden opgeslagen in de buurt van dit of enig ander apparaat.

VEILIGHEID VAN GASAPPARATEN

Het gebruik van alcohol, medicijnen op recept of medicijnen zonder recept kan het vermogen van de consument om het apparaat correct te monteren of veilig te bedienen, belemmeren.
Houd kinderen en huisdieren te allen tijde uit de buurt van het apparaat.
Houd een type BC- of ABC-brandblusser bij de hand.

NIET GEBRUIKEN VOOR ANDERE DOELEINDEN DAN WAARVOOR HET BESTEMD IS:

Wijzig dit apparaat NIET.
Niet gebruiken voor commercieel koken.
Gebruik dit apparaat NIET als verwarming.

DIT APPARAAT MAG ALLEEN BUITEN WORDEN GEBRUIKT.

Gebruik dit apparaat NIET in gebouwen, garages of andere afgesloten ruimtes.
Installeer dit apparaat NIET in of op een boot.
Installeer dit apparaat NIET in of op een recreatievoertuig.

ZORG VOOR DE JUISTE AFSTAND VAN BRANDBAAR MATERIAAL:

Gebruik dit apparaat NIET op of onder een balkon of terras van een appartement of condominium.
Gebruik dit apparaat NIET onder een bovenliggende brandbare constructie.
Belemmer de stroom van verbrandings- en ventilatielucht NIET.
Gebruik dit apparaat NIET dichter dan 90 cm (36 inch) van de zijkanten en de achterkant van het apparaat.

INSTALLATIE MOET VOLDOEN AAN DE PLAATSELIJKE WETGEVING
Bij afwezigheid van lokale wetgeving moet de installatie voldoen aan:

National Fuel Gas Code, ANSI Z223.1/NFPA 54, Opslag en behandeling van vloeibaar petroleumgas, ANSI/NFPA 58; of
Natural Gas and Propane Installation Code, CSA B149.1; Propane Storage and Handling, CSA B149.2; of
The Standard for Recreational Vehicles, ANSI A119.2/NFPA 1192; en Recreational Vehicle Code, CSA Z240 RV Series, indien van toepassing.

BELANGRIJKE VEILIGHEIDSMAATREGELEN

Bij het gebruik van elektrische apparaten moeten altijd elementaire veiligheidsmaatregelen worden genomen, waaronder de volgende:

Raak GEEN hete oppervlakken aan. Gebruik handgrepen of knoppen.
Dompel het snoer, de stekkers of het apparaat NIET onder in water of een andere vloeistof om u te beschermen tegen elektrische schokken.
Nauwlettend toezicht is noodzakelijk wanneer een apparaat wordt gebruikt door of in de buurt van kinderen.
Haal de stekker uit het stopcontact wanneer het apparaat niet in gebruik is en vóór het schoonmaken. Laat het apparaat afkoelen voordat u onderdelen aanbrengt of verwijdert.
Gebruik GEEN apparaat met een beschadigd snoer of stekker of nadat het apparaat defect is geraakt of op enigerlei wijze is beschadigd. Retourneer het apparaat naar de dichtstbijzijnde erkende servicefaciliteit voor onderzoek, reparatie of afstelling.
Het gebruik van accessoires die niet door de fabrikant van het apparaat worden aanbevolen, kan letsel veroorzaken.
Laat het snoer NIET over de rand van een tafel of aanrecht hangen of hete oppervlakken aanraken.
Niet op of in de buurt van een hete gas- of elektrische brander plaatsen of in een verwarmde oven.
Uiterste voorzichtigheid is geboden bij het verplaatsen van een apparaat dat hete olie of andere hete vloeistoffen bevat.
Om de verbinding te verbreken, zet u een bedieningselement op "uit" en haalt u vervolgens de stekker uit het stopcontact.
Gebruik het apparaat NIET voor ander dan beoogd gebruik.
Brandstof, zoals houtskoolbriketten, mag niet met het apparaat worden gebruikt.
Gebruik alleen op een correct geaard stopcontact.
Risico op elektrische schok. Houd de aansluiting van het verlengsnoer droog en van de grond.
Alleen voor gebruik buitenshuis, stel NIET bloot aan regen.

VOOR VERLENGSNOEREN:

Er wordt een kort stroomkabel meegeleverd om het risico te verminderen dat u verstrikt raakt in of struikelt over een langer snoer.
Langere stroomkabels of verlengsnoeren zijn beschikbaar en kunnen worden gebruikt als er zorgvuldig mee wordt omgegaan.
Als een langer stroomkabel of verlengsnoer wordt gebruikt:
1. Het gemarkeerde elektrische vermogen van het snoer of verlengsnoer moet minstens zo groot zijn als het elektrische vermogen van het apparaat.
2. Het snoer moet zo worden gerangschikt dat het niet over het aanrecht of de tafel drapeert, waar het door kinderen kan worden getrokken of onbedoeld over kan worden gestruikeld.
3. Het snoer of verlengsnoer moet een geaard 3-draads snoer zijn.
Verlengsnoeren voor buitengebruik moeten worden gebruikt met apparaten voor buitengebruik en zijn op het oppervlak gemarkeerd met de achtervoegselletter "W" en met een label met de tekst "Geschikt voor gebruik met apparaten voor buitengebruik".
De aansluiting op een verlengsnoer moet droog worden gehouden en van de grond.
Bewaar het apparaat binnenshuis wanneer het niet in gebruik is - buiten het bereik van kinderen.
Reinig dit product NIET met een waternevel of iets dergelijks.

KLANTENSERVICE
Bezoek ons online op blackstoneproducts.com/support voor hulp met betrekking tot het gebruik van het apparaat, vervangende onderdelen of uw garantie.

KLANTENSERVICE UREN:
Maandag – vrijdag 7:00 uur – 17:00 uur (MST)

Referenties

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

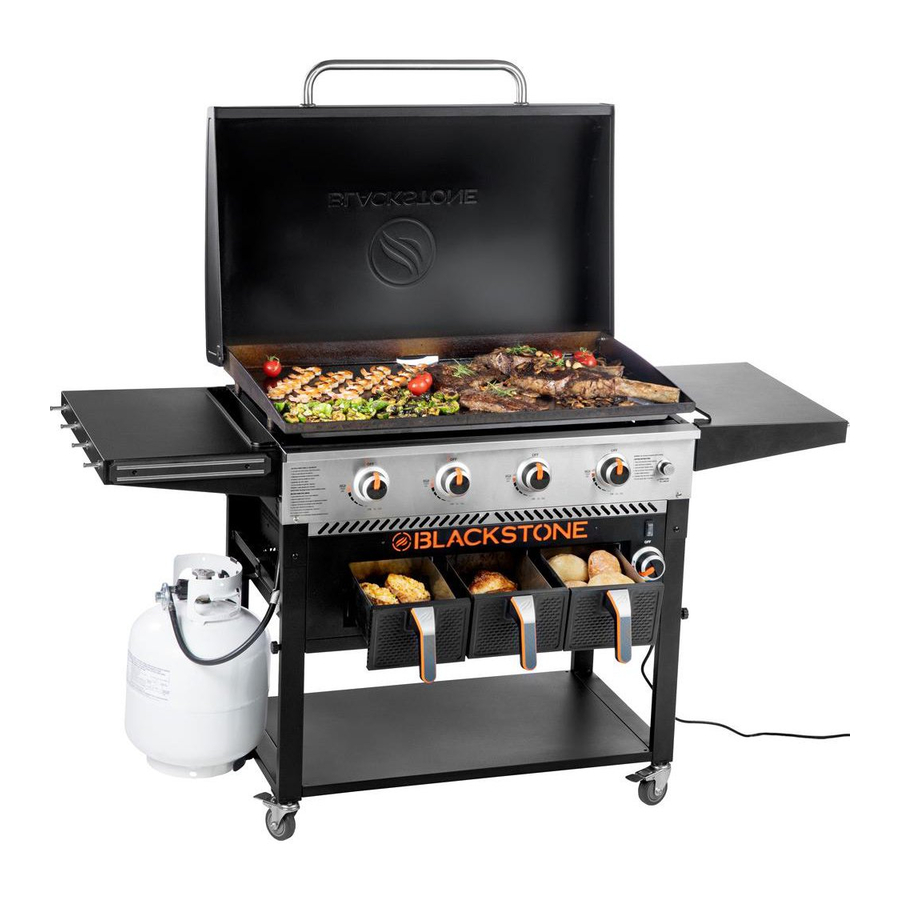

Download BLACKSTONE 1868 - 36" GRIDDLE Handleiding
