NVIDIA GeForce GTX 970 - Handleiding grafische kaart

INLEIDING

Hartelijk dank voor het kiezen van de NVIDIA GeForce GTX 970 grafische kaart.
De GTX 970 is een krachtige grafische kaart die je de snelle, vloeiende en stille gaming geeft die je zoekt in al je favoriete titels. Met functies zoals GPU Boost 2.0, NVIDIA TXAA en NVIDIA PhysX, geeft deze grafische kaart je het beste dat je games te bieden hebben.
Bovendien kun je met NVIDIA's GeForce Experience, dat rechtstreeks in de stuurprogramma's is ingebouwd, profiteren van NVIDIA's tienduizenden uren testen om je gameplay-instellingen met één klik te optimaliseren.

Over deze handleiding

Deze installatiehandleiding bespreekt de installatie en bediening van de NVIDIA GeForce GTX 970 grafische kaart.

Opmerking: Het is belangrijk om je product te registreren om online en telefonische ondersteuning te ontvangen. Raadpleeg de registratiekaart in de winkelverpakking voor meer informatie over het registreren van je product.

Systeemvereisten

• Moederbord
  PCl Express- of PCl Express 3.0-compatibel moederbord met één dualwidth x 16 grafische sleuf.
• Systeemvoeding
  Minimaal 500 W of grotere systeemvoeding met twee 6-pins PCl Express extra stroomconnectoren.
• Besturingssysteem
  • Microsoft Windows 8, 32-bits of 64-bits
  • Microsoft Windows 7, 32-bits of 64-bits
  • Linux 32-bits of 64 bits
  • FreeBSD x86
• Systeemgeheugen
  2 GB systeemgeheugen (4 GB aanbevolen)
• DVD-ROM-station of internetverbinding voor stuurprogramma-installatie
• 300 MB beschikbare harde schijfruimte

UITPAKKEN

Voordat je je nieuwe NVIDIA GeForce GTX 970 grafische kaart uitpakt, is het belangrijk om ervoor te zorgen dat je aan alle bovenstaande systeemvereisten voldoet voor een soepele installatie.
Zorg ervoor dat je elk onderdeel inspecteert dat in de verpakking is verzonden. Als er iets ontbreekt of beschadigd is, neem dan contact op met je reseller.

Uitrusting

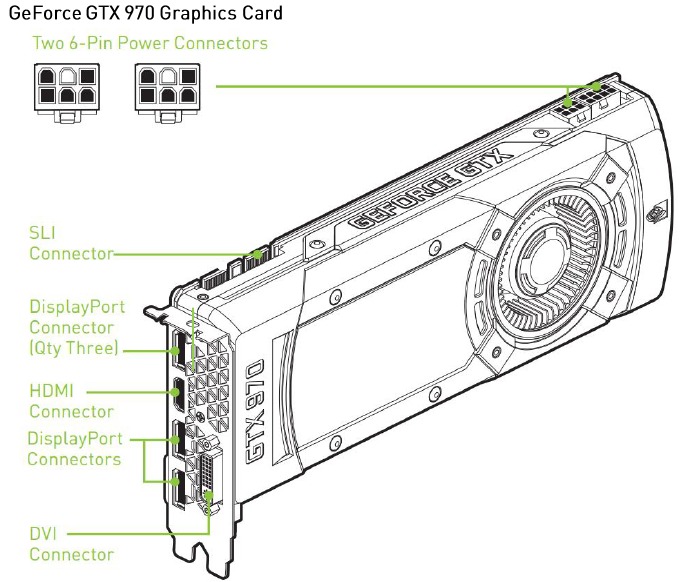

De volgende uitrusting en documentatie zijn inbegrepen in de GeForce GTX 970 grafische kaartdoos.

De NVIDIA Driver Installation Disc bevat:

• GeForce Experience Software
• Voor andere besturingssystemen en om je stuurprogramma's actueel te houden, ga je naar www.nvidia.com/drivers en download je de nieuwste stuurprogramma's
• Digitale versie van deze handleiding en stuurprogramma

HARDWARE-INSTALLATIE

Het installeren van de NVIDIA GeForce GTX 970 grafische kaart hardware omvat het openen van je computer. Volg alle veiligheidsinstructies die hier worden gegeven om ervoor te zorgen dat er geen schade is aan jou, je computer of de grafische kaart.

Voordat je begint

De GeForce GTX 970 grafische kaart is een PCl Express 3.0 x 16 grafische kaart. Je computer heeft mogelijk al een grafische kaart in de PCl Express-sleuf geïnstalleerd. Zo ja, dan moet je die grafische kaart verwijderen en vervangen door de GeForce GTX 970 grafische kaart.

Als je geen grafische kaart hebt, betekent dit dat je moederbord onboard graphics heeft (er is een grafische chip geïnstalleerd op je moederbord of geïntegreerd in de moederbordchipset). Als dit het geval is, hoeft er geen actie te worden ondernomen voordat je je nieuwe grafische kaart installeert.

Het apparaat installeren

Omdat er zoveel verschillende computersystemen op de markt zijn, kan de procedure voor het installeren van de GeForce GTX 970 grafische kaart van systeem tot systeem verschillen. Gebruik de volgende instructies als richtlijn en raadpleeg de documentatie van je computersysteem voor meer informatie over je individuele systeem.

Opmerking: Het is belangrijk dat alle stroom naar de computer is losgekoppeld voordat je de grafische kaart installeert.

Ontlaad de statische elektriciteit van je lichaam door een geaard oppervlak aan te raken voordat je de grafische kaart aanraakt. Een geaard oppervlak is de computerbehuizing of een ander oppervlak waarvan je weet dat het geaard is.

LET OP: Als je systeem al een tijdje draait voordat je de panelen opent, is het erg belangrijk dat je wacht tot de grafische kaart in je systeem is afgekoeld voordat je de kaart uit het systeem haalt. Grafische kaarten worden erg heet wanneer ze lange tijd in bedrijf zijn geweest.

Gebruik de volgende procedure om de GeForce GTX 970 grafische kaart in je computersysteem te installeren.

1. Schakel je computer en monitor uit en trek de stekker uit het stopcontact.
   Afhankelijk van je computersysteem moet je mogelijk de kabel loskoppelen die naar de achterkant van je systeem gaat. Markeer de kabels zodat je er zeker van kunt zijn dat je ze correct aansluit.
2. Open je computer door de afdekking/het zijpaneel te verwijderen. Raadpleeg de documentatie van je computer van de oorspronkelijke fabrikant voor hulp.
3. Verwijder een eventuele bestaande grafische kaart (indien aanwezig). Bewaar hardware (zoals schroeven en beugels) om te gebruiken bij het installeren van de NVIDIA grafische kaart.
4. Verwijder twee aangrenzende sleufafdekkingen als je geen grafische kaart hebt geïnstalleerd.
   Verwijder twee aangrenzende sleufafdekkingen die overeenkomen met de PCl-Express-sleuf waarin je de GeForce GTX 970 grafische kaart installeert.


Opmerking: De GeForce GTX 970-kaart is dubbel breed en vereist het verwijderen van twee sleufafdekkingen.

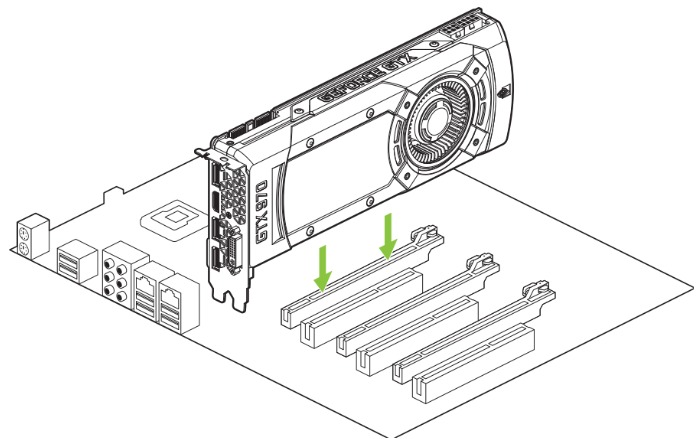

5. Sluit de GeForce GTX 970 grafische kaart aan op de primaire PCl Express x 16-sleuf op je moederbord. Dit is vaak de sleuf die zich het dichtst bij de CPU bevindt, maar het kan de tweede of derde sleuf zijn. Zoek naar de sleuf met het label x 16. Het is waarschijnlijk de enige PCl Express-sleuf met een retentiehendel aan het einde van de sleuf of degene die zich het dichtst bij de CPU bevindt.
   Installeer je GeForce GTX 970 grafische kaart in de primaire PCl Express x 16-sleuf (de primaire sleuf is degene die zich het dichtst bij de CPU bevindt).


LET OP : Het wordt aanbevolen om de grafische kaart in de primaire PCl Express x 16-sleuf te installeren. Als je de grafische kaart in de secundaire sleuf installeert, herkent je systeem de grafische kaart mogelijk niet en wordt er niets op de monitor weergegeven.
Houd er ook rekening mee dat op sommige moederbord SBIOS de fysieke locatie van de primaire sleuf kan worden geconfigureerd wanneer er meer dan één PCl Express x16-sleuf is.

Als je extra GeForce GTX970 grafische kaarten installeert voor een SLI-configuratie, ga dan verder met stap 6 (2-way SLI) of stap 6 en 7 (3-way SLI). Als je slechts één GeForce-kaart installeert, ga dan verder met stap 8.

LET OP: Alle grafische kaarten in een SLI-configuratie moeten identiek zijn. Daarom moet je alle GeForce GTX970 grafische kaarten hebben

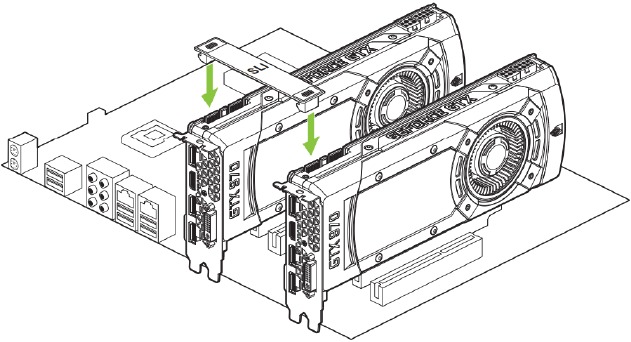

6. Installeer een tweede GeForce GTX 970 grafische kaart (2-way SLI):
   1. Installeer de tweede GeForce-kaart in de buitenste PCl Express x 16-sleuf op het moederbord.
   2. Verbind de twee GeForce GTX 970-kaarten met elkaar met behulp van de dubbele SLI-brugconnector die bij je SLI-ready moederbord is geleverd

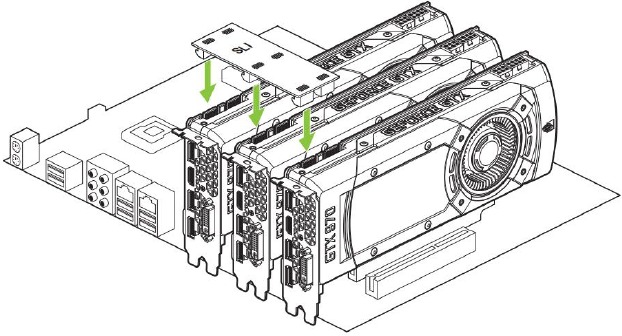

7. Installeer een derde GeForce GTX 970 grafische kaart (3-way SLI):
   1. Verbind de twee GeForce GTX 970-kaarten met elkaar met behulp van de dubbele SLI-brugconnector die bij je SLI-ready moederbord is geleverd.

   2. Verbind de drie GeForce GTX 970-kaarten met elkaar met behulp van de drievoudige SLI-brugconnector die bij je SLI-ready moederbord is geleverd.

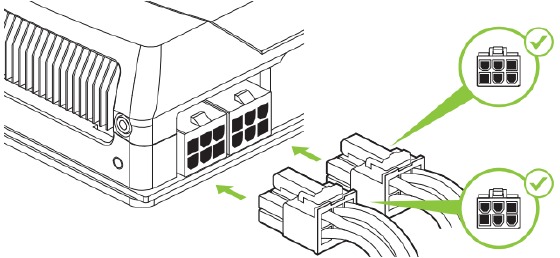

8. Sluit twee 6-pins PCl Express extra stroomconnectoren aan op de bovenrand van de GeForce GTX 970 grafische kaart. Merk op dat de connectoren en sockets op de grafische kaart een unieke vorm hebben en slechts op één manier kunnen worden aangesloten.

9. Plaats de afdekking terug op je computer en sluit alle kabels weer aan die je eerder tijdens de installatie hebt verwijderd.


SOFTWARE-INSTALLATIE

Nu de hardware is geïnstalleerd, is het tijd om de NVIDIA GeForce Experience-software en het grafische stuurprogramma te installeren.

GeForce Experience-software-installatie

1. Installeer de GeForce Experience-software.
   • Ga naar http://www.geforce.com/geforce-experience/download en klik op Download nu.
   • Accepteer de NVIDIA-softwarelicentieovereenkomst door Akkoord en Doorgaan te selecteren. De GeForce Experience-software begint te installeren.
   • Selecteer Sluiten om de installatie te voltooien.
2. Optimaliseer je geïnstalleerde games.
   • Open GeForce Experience en klik op Scannen naar games en klik op OK om je geïnstalleerde games te scannen.
   • Klik op Alles optimaliseren om je game-instellingen te optimaliseren.

Installeer de nieuwste stuurprogramma's

1. Open GeForce Experience en selecteer het tabblad Stuurprogramma's.
2. Selecteer Stuurprogramma downloaden. Je GPU-stuurprogramma begint te downloaden.
3. Selecteer Express installatie wanneer het downloaden is voltooid. GeForce Experience begint het grafische stuurprogramma te installeren.

Opmerking: Het kan enkele minuten duren voordat de installatie plaatsvindt. Je scherm kan een of meer keren tijdens de installatie enkele seconden leeg worden. Dit is normaal.

4. Klik op SLUITEN wanneer de installatie van het stuurprogramma is voltooid.

SLI in-/uitschakelen

Als je meer dan één GeForce GTX 970 grafische kaart hebt geïnstalleerd, kun je de SLI-functie in-/uitschakelen met behulp van de volgende procedure:

1. Open het NVIDIA-configuratiescherm en klik op SLI, Surround, PhysX configureren in het linkertakenvenster.
2. Selecteer een van de volgende multi-GPU-configuraties.
   • 3D-prestaties maximaliseren
     Selecteer deze modus als je wilt dat je grafische kaarten samenwerken om je renderingprestaties en beeldkwaliteit te verbeteren
   • Alle beeldschermen activeren
     Alle beeldschermen activeren schakelt SLI uit en activeert alle aangesloten beeldschermen (heads)
   • PhysX-instellingen
     PhysX-instellingen schakelen welke GPU PhysX uitvoert en kunnen ook een GPU alleen aan PhysX toewijzen
   • SLI uitschakelen
     Standaardselectie.
3. Klik op Toepassen.

HDMI CONFIGUREREN

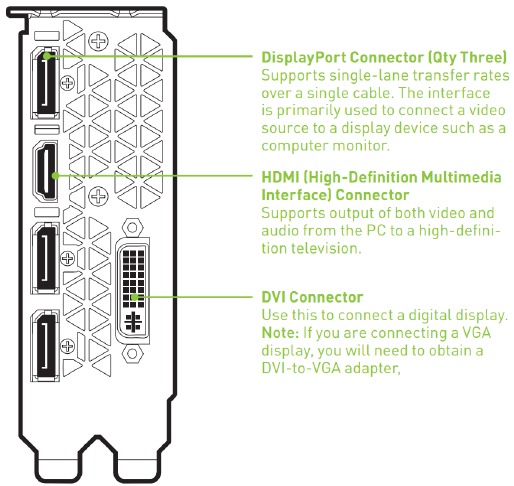

Door een HDTV aan te sluiten via HDMI kun je zowel digitale audio als video van je grafische kaart naar een HDTV uitvoeren.

Audio inschakelen via HDMI
Als je verbinding maakt met je beeldscherm via HDMI, moet je mogelijk de HDMI-uitgang instellen als je standaard audioapparaat.

1. Selecteer Start Configuratiescherm Geluid
2. Selecteer op het tabblad Afspelen je HDMI-beeldscherm en selecteer Als standaard instellen.

Gefeliciteerd! Je GeForce grafische kaart(en) is/zijn nu klaar voor gebruik!
Raadpleeg voor gedetailleerde instructies over het gebruik van het NVIDIA-configuratiescherm de Gebruikershandleiding van het configuratiescherm op www.geforce.com/drivers (selecteer je stuurprogramma en klik vervolgens op Gebruikershandleiding van het configuratiescherm om de gebruikershandleiding te downloaden).

VEILIGHEIDSINSTRUCTIES

Om het risico op brand, elektrische schokken of letsel te verminderen, moet je altijd basisveiligheidsmaatregelen volgen.

Opmerking: Alle hardware moet worden geïnstalleerd voordat de stuurprogramma's worden geïnstalleerd.

• Verwijder de stroom van je computer door de AC-hoofdstroombron los te koppelen vóór de installatie.
• Installeer deze kaart niet met I/O naar beneden.
• Gebruik dit product niet in de buurt van water of als je handen of lichaam nat zijn.
• Plaats dit product niet op zachte oppervlakken die de ventilatiesleuven kunnen blokkeren en oververhitting kunnen veroorzaken.
• Plaats dit product niet in de buurt van een verwarmingsrooster of radiator.
• Plaats dit product veilig op een stabiele ondergrond. Ernstige schade aan dit product kan optreden als het valt.
• Laat niets op het netsnoer rusten. Plaats dit product niet op een plaats waar een persoon op het netsnoer kan stappen of erover kan struikelen.
