NVIDIA GeForce RTX 3070 - Handleiding grafische kaart

INLEIDING

De GeForce RTX 3070 levert de ultraprestaties waar gamers naar hunkeren, mogelijk gemaakt door Ampere — NVIDIA's 2e generatie RTX-architectuur. Hij is gebouwd met verbeterde RT Cores en Tensor Cores, nieuwe streaming multiprocessors en high-speed G6-geheugen, waardoor je de kracht hebt die je nodig hebt om door de meest veeleisende games heen te scheuren.

Over deze handleiding

Deze installatiehandleiding bespreekt de installatie en werking van de NVIDIA GeForce RTX 3070 grafische kaart.

Systeemspecificaties

• Moederbord
  PCl Express@graphics slot vereist met vrije ruimte voor een kaart van 9,5" (L) x 4,4" (B) x 2-slot.
• Systeemvoeding
  650 W systeemvoeding¹ met één PCIE 8-pins stroomconnector vereist.
• Besturingssysteem
  • Microsoft@ Windows@ 10, 64-bits, build 2004, aanbevolen
  • Linux@ 64-bits
• Driverinstallatie
  • 2 GB beschikbare harde schijfruimte vereist voor driverinstallatie
  • Internetverbinding

¹Een lager vermogen kan werken, afhankelijk van de systeemconfiguratie. Neem contact op met de PSU-leverancier

UITPAKKEN

Voordat u uw nieuwe NVIDIA GeForce RTX 3070 grafische kaart uitpakt, is het belangrijk om ervoor te zorgen dat u aan alle systeemspecificaties voldoet voor een soepele installatie.
Zorg ervoor dat u elk stuk apparatuur dat in de verpakkingsdoos is verzonden, inspecteert. Als er iets ontbreekt of beschadigd is, neem dan contact op met uw reseller.

Uitrusting

De volgende apparatuur en documentatie zijn inbegrepen in de GeForce RTX 3070 grafische kaartdoos.

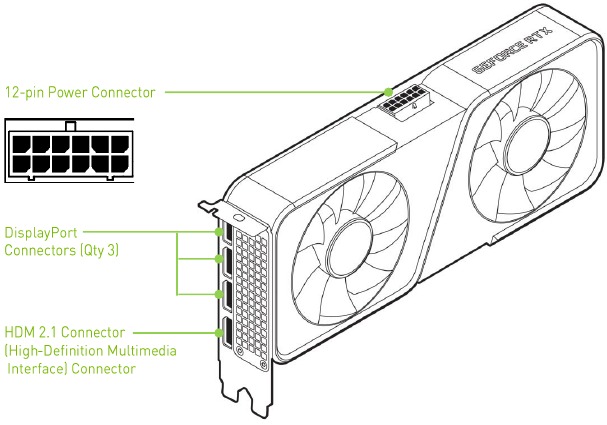

GeForce RTX 3070 Grafische kaart

HARDWARE-INSTALLATIE

Het installeren van de NVIDIA GeForce grafische kaart hardware omvat het openen van uw computer. RTX 3070 Volg alle veiligheidsinstructies die hier worden gegeven om ervoor te zorgen dat er geen schade is aan u, uw computer of de grafische kaart.

Veiligheidsinstructies

Om het risico op brand, elektrische schokken of letsel te verminderen, moet u altijd de elementaire veiligheidsmaatregelen volgen.

Opmerking: Alle hardware moet worden geïnstalleerd voordat de stuurprogramma's worden geïnstalleerd.

• Verwijder de stroom van uw computer door de AC-hoofdstroombron los te koppelen voor de installatie.
• Installeer deze kaart niet met 1/0 naar beneden.
• Gebruik dit product niet in de buurt van water of wanneer uw handen of lichaam nat zijn.
• Plaats dit product niet op zachte oppervlakken die de ventilatiesleuven kunnen blokkeren en oververhitting kunnen veroorzaken.
• Plaats dit product niet in de buurt van een verwarmingsrooster of radiator.
• Plaats dit product veilig op een stabiel oppervlak. Ernstige schade aan dit product kan het gevolg zijn als het valt.
• Laat niets op het netsnoer rusten. Plaats dit product niet op een plaats waar iemand op het netsnoer kan stappen of erover kan struikelen.

Voordat u begint

De GeForce RTX 3070 grafische kaart is een PCI Express 4.0 x 16 grafische kaart. Uw computer heeft mogelijk al een grafische kaart geïnstalleerd in het PCl Express-slot. Als dit het geval is, moet u die grafische kaart verwijderen en vervangen door de GeForce RTX 3070 grafische kaart.

Als u geen grafische kaart hebt, betekent dit dat uw moederbord onboard graphics heeft (er is een grafische chip geïnstalleerd op uw moederbord of geïntegreerd in de moederbord chipset). Als dit het geval is, hoeft er geen actie te worden ondernomen voordat u uw nieuwe grafische kaart installeert.

Gebruik de RTX 3070 grafische kaart met UL Listed ITE Personal Computer (PC)/Server.

De GeForce-grafische kaart installeren

Omdat er zoveel verschillende computersystemen op de markt zijn, kan de procedure voor het installeren van de GeForce RTX 3070 grafische kaart van systeem tot systeem verschillen. Gebruik de volgende instructies als richtlijn en raadpleeg de documentatie van uw computersysteem voor meer informatie over uw individuele systeem.

Opmerking: Het is belangrijk dat alle stroom naar de computer is losgekoppeld voordat u de grafische kaart installeert.

Ontlaad de statische elektriciteit van uw lichaam door een geaard oppervlak aan te raken voordat u de grafische kaart aanraakt. Een geaard oppervlak is de computerbehuizing of een ander oppervlak waarvan u weet dat het geaard is.

ATTENTIE: Als uw systeem al een tijdje draait voordat u de panelen opent, is het erg belangrijk dat u wacht tot de grafische kaart in uw systeem is afgekoeld voordat u de kaart uit het systeem haalt. Grafische kaarten worden erg heet wanneer ze langere tijd in gebruik zijn.

Gebruik de volgende procedure om de GeForce RTX 3070 grafische kaart in uw computersysteem te installeren.

1. Schakel uw computer en monitor uit en trek de stekker uit het stopcontact. Afhankelijk van uw computersysteem moet u mogelijk de kabel aan de achterkant van uw systeem loskoppelen. Markeer de kabels zodat u zeker weet dat u ze correct aansluit.
2. Open uw computer door de klep/het zijpaneel te verwijderen. Raadpleeg de documentatie van uw computer van de oorspronkelijke fabrikant voor hulp.
3. Verwijder een bestaande grafische kaart (als die er is). Bewaar hardware (zoals schroeven en beugels) om te gebruiken bij het installeren van de NVIDIA grafische kaart.
4. Verwijder twee aangrenzende slot covers als u geen grafische kaart hebt geïnstalleerd.

   Verwijder twee aangrenzende slot covers die overeenkomen met het PCl-Express slot waarin u de GeForce RTX 3070 grafische kaart installeert.
   Opmerking: De GeForce RTX 3070 kaart is dubbel breed en vereist het verwijderen van twee slot covers.

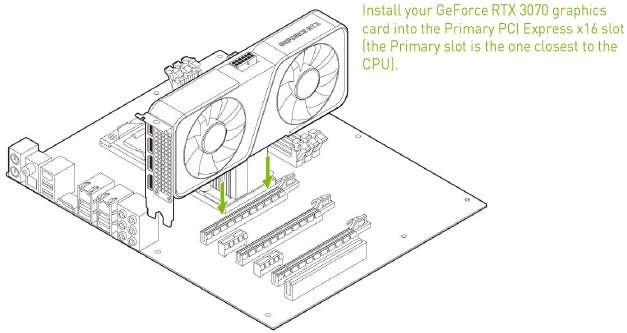

5. Sluit de GeForce RTX 3070 grafische kaart aan op het Primary PCl Express x 16 slot op uw moederbord. Dit is vaak het slot dat zich het dichtst bij de CPU bevindt, maar het kan het tweede of derde slot zijn. Zoek naar het slot met het label x 16. Het is waarschijnlijk het enige PCl Express slot met een vasthoudhendel aan het uiteinde van het slot of het slot dat zich het dichtst bij de CPU bevindt.


ATTENTIE : Deze GPU-kaart mag niet worden geïnstalleerd met de 1/0-beugels naar beneden gericht.

6. Sluit één 8-pins stroomconnector van de voeding aan op de NVIDIA Single PCIE 8-pins Power Dongle.

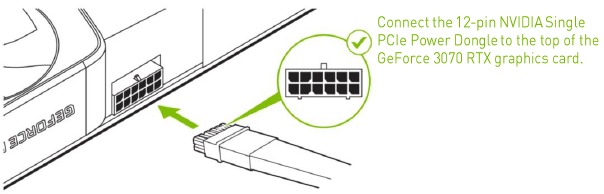

7. Sluit de 12-pins connector van de NVIDIA Single PCIe Power Dongle aan op de bovenrand van de GeForce RTX 3070 grafische kaart.

8. Plaats de klep terug op uw computer.
9. Sluit het netsnoer weer aan op de pc.

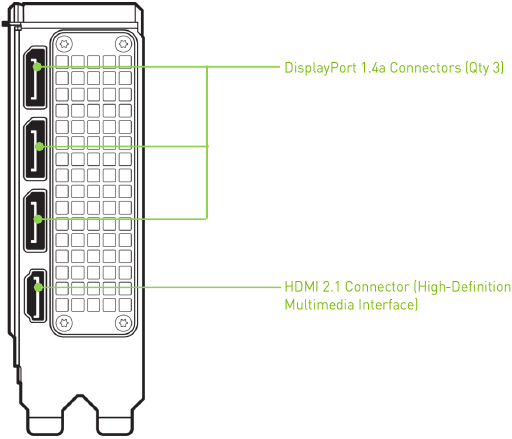

10. Sluit de display(s) aan op de grafische kaart.


SOFTWARE-INSTALLATIE

Nu de hardware is geïnstalleerd, is het tijd om de NVIDIA GeForce ExperienceTM software en de grafische driver te installeren.

GeForce Experience-software-installatie

1. Installeer GeForce Experience software.
   • Ga naar http://www.geforce.com/geforce-experience/download en klik op Download Now (Nu downloaden).
   • Accepteer de NVIDIA softwarelicentieovereenkomst door Agree and Continue (Akkoord en doorgaan) te selecteren. De GeForce Experience software begint te installeren.
   • Selecteer Close (Sluiten) om de installatie te voltooien.
2. Optimaliseer uw geïnstalleerde games.
   • Open GeForce Experience en klik op Scan for Games (Scannen naar games) en klik op OK om uw geïnstalleerde games te scannen.
   • Klik op Optimize All (Alles optimaliseren) om uw game-instellingen te optimaliseren.
3. Installeer de nieuwste stuurprogramma's.
   • Open GeForce Experience en selecteer het tabblad Drivers.
   • Selecteer Download Driver (Stuurprogramma downloaden). Uw GPU-stuurprogramma begint te downloaden.
   • Selecteer Express Installation (Snelle installatie) wanneer het downloaden is voltooid. GeForce Experience begint met het installeren van het grafische stuurprogramma.
     Opmerking: Het kan enkele minuten duren voordat de installatie plaatsvindt. Uw scherm kan een of meer keren tijdens de installatie enkele seconden leeg worden. Dit is normaal.
   • Klik op CLOSE (SLUITEN) wanneer de driverinstallatie is voltooid.

Gefeliciteerd!
Uw GeForce RTX 3070 grafische kaart is nu klaar voor gebruik!

HDMI CONFIGUREREN

Door een HDTV aan te sluiten via HDMI kunt u zowel digitale audio als video van uw grafische kaart naar een HDTV uitvoeren.

Audio inschakelen via HDMI

Als u via HDMI verbinding maakt met uw display, moet u mogelijk de HDMI-uitgang instellen als uw standaard audioapparaat.

1. Selecteer Start → Configuratiescherm → Geluid.
2. Selecteer op het tabblad Afspelen uw HDMI-scherm en selecteer
3. Stel in als standaard.

Gefeliciteerd! Uw GeForce-grafische kaart(en) is nu klaar voor gebruik!

Raadpleeg de Handleiding van het Configuratiescherm op www.geforce.com/drivers (selecteer uw driver en klik vervolgens op Handleiding van het Configuratiescherm om de handleiding te downloaden) voor gedetailleerde instructies over het gebruik van het NVIDIA Configuratiescherm.
