NVIDIA GeForce RTX 2060 SUPER - Handleiding grafische kaart

INLEIDING

Dank u voor het kiezen van de NVIDIA GeForce RTX 2060 SUPER grafische kaart.
De GeForce RTX 2060 SUPER wordt aangedreven door de geheel nieuwe NVIDIA Turing-architectuur om u ongelooflijke nieuwe niveaus van gamingrealisme, snelheid, energie-efficiëntie en immersie te bieden. Dit is opnieuw uitgevonden graphics.

Over deze handleiding

Deze installatiehandleiding bespreekt de installatie en bediening van de NVIDIA GeForce RTX 2060 SUPER grafische kaart.

Minimale systeemvereisten

• Moederbord
  PCl Express of een PCl Express 3.0-compatibel moederbord met een x16-grafische slot met dubbele breedte.
• Systeemvoeding
  Minimaal 550 W of meer systeemvoeding met een 8-pins PCl Express extra voedingsaansluiting.
• Besturingssysteem
  • Microsoft Windows 10 64-bits (v1809, november 2018 of later)
  • Microsoft Windows 7, 64-bits
  • Linux, 64-bits
• Systeemgeheugen
  8 GB systeemgeheugen (16 GB aanbevolen)
• Internetverbinding voor driverinstallatie
• 1,5 GB beschikbare ruimte op de harde schijf

UITPAKKEN

Voordat u uw nieuwe NVIDIA GeForce RTX 2060 SUPER grafische kaart uitpakt, is het belangrijk om ervoor te zorgen dat u aan alle bovenstaande systeemvereisten voldoet voor een vlotte installatie.
Zorg ervoor dat u elk onderdeel controleert dat in de verpakking is verzonden. Als er iets ontbreekt of beschadigd is, neem dan contact op met uw verkoper.

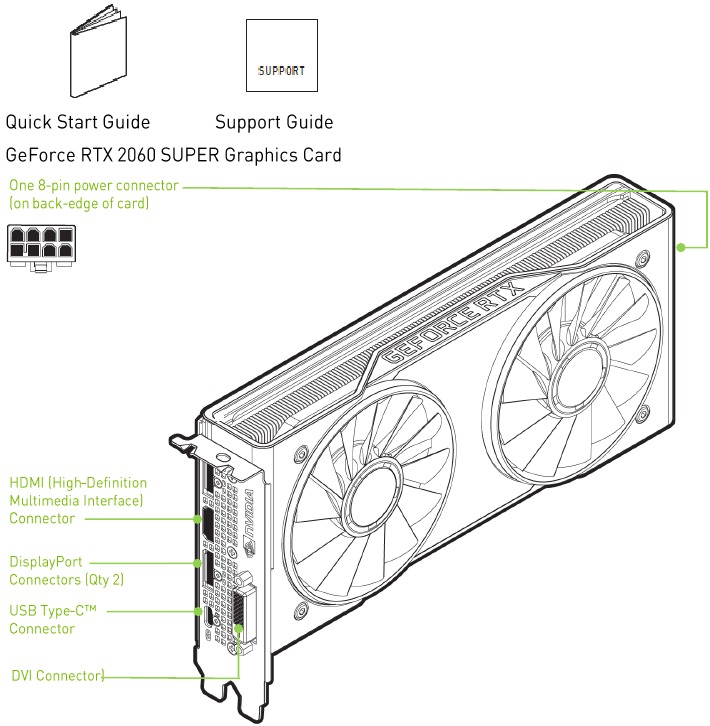

Apparatuur
De volgende apparatuur en documentatie zijn inbegrepen in de GeForce RTX 2060 SUPER grafische kaartdoos.

HARDWARE INSTALLATIE

Het installeren van de NVIDIA GeForce grafische kaart hardware omvat het openen van uw computer. RTX 2060 SUPER Volg alle veiligheidsinstructies die hier worden gegeven om ervoor te zorgen dat er geen schade is aan u, uw computer of de grafische kaart.

Voordat u begint

De GeForce RTX 2060 SUPER grafische kaart is een PCl Express 3.0 x 16 grafische kaart. Uw computer heeft mogelijk al een grafische kaart in de PCl Express-slot geïnstalleerd. Als dit het geval is, moet u die grafische kaart verwijderen en vervangen door de GeForce RTX 2060 SUPER grafische kaart.
Als u geen grafische kaart hebt, betekent dit dat uw moederbord ingebouwde graphics heeft (er is een grafische chip geïnstalleerd op uw moederbord of geïntegreerd in de moederbordchipset). Als dit het geval is, hoeft u geen actie te ondernemen voordat u uw nieuwe grafische kaart installeert.
Gebruik de RTX 2060 SUPER grafische kaart met UL-gecertificeerde ITE Personal Computer (PC)/Server.

Het apparaat installeren

Omdat er zoveel verschillende computersystemen op de markt zijn, kan de procedure voor het installeren van de GeForce RTX 2060 SUPER grafische kaart van systeem tot systeem verschillen. Gebruik de volgende instructies als richtlijn en raadpleeg de documentatie van uw computersysteem voor meer informatie over uw individuele systeem.

Opmerking: het is belangrijk dat alle stroom naar de computer is uitgeschakeld voordat u de grafische kaart installeert.

Ontlaad de statische elektriciteit van uw lichaam door een geaard oppervlak aan te raken voordat u de grafische kaart aanraakt. Een geaard oppervlak is het computerchassis, of een ander oppervlak waarvan u weet dat het geaard is.

LET OP: Als uw systeem al een tijdje draait voordat u de panelen opent, is het erg belangrijk dat u wacht tot de grafische kaart in uw systeem is afgekoeld voordat u de kaart uit het systeem haalt. Grafische kaarten worden erg heet wanneer ze lange tijd in gebruik zijn.

Gebruik de volgende procedure om de GeForce RTX 2060 SUPER grafische kaart in uw computersysteem te installeren.

1. Schakel uw computer en monitor uit en trek de stekker uit het stopcontact.
   Afhankelijk van uw computersysteem moet u mogelijk de kabel aan de achterkant van uw systeem loskoppelen. Markeer de kabels zodat u er zeker van kunt zijn dat u ze correct opnieuw aansluit.
2. Open uw computer door de afdekking/zijpaneel te verwijderen. Raadpleeg de documentatie van uw computer van de oorspronkelijke fabrikant voor hulp.
3. Verwijder een eventuele bestaande grafische kaart (als er een is). Bewaar hardware (zoals schroeven en beugels) om te gebruiken bij het installeren van de NVIDIA grafische kaart.
4. Verwijder twee aangrenzende slotafdekkingen als u geen grafische kaart hebt geïnstalleerd.
   Verwijder twee aangrenzende slotafdekkingen die overeenkomen met de PCI-Express-slot waarin u de GeForce RTX 2060 SUPER grafische kaart installeert.


Opmerking: De GeForce RTX 2060 SUPER kaart is dubbelbreed en vereist het verwijderen van twee slotafdekkingen.

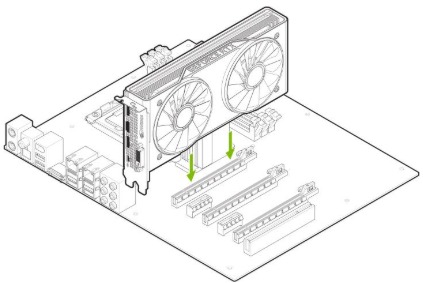

5. Sluit de GeForce RTX 2060 SUPER grafische kaart aan op de primaire PCl Express x 16-slot op uw moederbord. Dit is vaak de slot die zich het dichtst bij de CPU bevindt, maar kan de tweede of derde slot zijn. Zoek naar de slot met het label x 16. Het is waarschijnlijk de enige PCl Express-slot met een vasthoudhendel aan het einde van de slot of de slot die zich het dichtst bij de CPU bevindt.
   Installeer uw eerste GeForce RTX 2060 SUPER grafische kaart in de primaire PCl Express x16-slot.
   De RTX 2060 SUPER grafische kaart moet worden geïnstalleerd met de beugel naar de zijkant van de computer gericht.


Opmerking: het wordt aanbevolen om de grafische kaart in de primaire PCl Express x16-slot te installeren. Als u de grafische kaart in de secundaire slot installeert, herkent uw systeem de grafische kaart mogelijk niet en wordt er niets op de monitor weergegeven.
Houd er ook rekening mee dat op sommige moederbord SBIOS de fysieke locatie van de primaire slot kan worden geconfigureerd wanneer er meer dan één PCl Express x16-slot is.

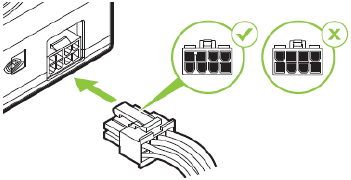

6. Sluit een 8-pins voedingsconnector van de voeding aan op de voedingsconnector aan de achterkant van de GeForce RTX 2060 SUPER grafische kaart. Houd er rekening mee dat de connector en het stopcontact op de grafische kaart een unieke vorm hebben en slechts op één manier kunnen worden aangesloten.
   GeForce RTX 2060 SUPER grafische kaart X vereist een 8-pins PCl Express-stekker van de systeemvoeding.


Plaats de afdekking terug op uw computer en sluit alle kabels weer aan die u eerder tijdens de installatie hebt verwijderd.

SOFTWARE INSTALLATIE

Nu de hardware is geïnstalleerd, is het tijd om de NVIDIA GeForce Experience software en de grafische driver te installeren.

GeForce Experience Software Installatie

1. Download en installeer de GeForce Experience software.
   • Ga naar http://www.geforce.com/geforce-experience/download en klik op Nu downloaden.
   • Accepteer de NVIDIA softwarelicentieovereenkomst door Akkoord en doorgaan te selecteren. De GeForce Experience software begint te installeren.
   • Selecteer Sluiten om de installatie te voltooien.
2. Optimaliseer uw geïnstalleerde games.
   • Open GeForce Experience en klik op Scannen naar games en klik op 0K om uw geïnstalleerde games te scannen.
   • Klik op Alles optimaliseren om uw game-instellingen te optimaliseren.
3. Installeer de nieuwste drivers.
   • Open GeForce Experience en selecteer het tabblad Drivers.
   • Selecteer Driver downloaden. Uw GPU-driver begint te downloaden.
   • Selecteer Express installatie wanneer de download is voltooid. GeForce Experience begint de grafische driver te installeren.

Opmerking: het kan enkele minuten duren voordat de installatie plaatsvindt. Uw scherm kan een paar seconden leeg worden, een of meerdere keren tijdens de installatie. Dit is normaal.

• Klik op SLUITEN wanneer de driverinstallatie is voltooid.

Gefeliciteerd!
Uw GeForce RTX 2060 SUPER grafische kaart is nu klaar voor gebruik!

Opmerking: Als u vragen heeft over uw NVIDIA product, kunt u live chatten met NVIDIA Customer Care op www.nvidia.com/support of bel 1-800-493-4578 (VS) of 0800-404-7747 (VK).

HDMI CONFIGUREREN

Door HDTV via HDMI aan te sluiten, kunt u zowel digitale audio als video van uw grafische kaart naar een HDTV uitvoeren.

Audio inschakelen via HDMI
Als u via HDMI verbinding maakt met uw scherm, moet u mogelijk de HDMI-uitgang instellen als uw standaard audioapparaat.

1. Selecteer Start Configuratiescherm Geluid.
2. Selecteer op het tabblad Afspelen uw HDMI-scherm en selecteer
3. Standaard instellen.

Gefeliciteerd! Uw GeForce grafische kaart(en) is/zijn nu klaar voor gebruik!
Raadpleeg voor gedetailleerde instructies over het gebruik van het NVIDIA Configuratiescherm de Gebruikershandleiding van het Configuratiescherm die u kunt vinden op www.geforce.com/drivers (selecteer uw driver en klik vervolgens op Gebruikershandleiding van het Configuratiescherm om de gebruikershandleiding te downloaden).

FUNCTIES

• NVIDIA GeForce Experience: zorgt voor de beste game-ervaring, op de dag dat een game wordt uitgebracht, door automatisch uw game-ready drivers bij te werken. Bovendien kunnen gebruikers de game-instellingen met één klik optimaliseren voor hun PC. GeForce Experience bevat ook SHARE waarmee u uw favoriete gamingmomenten kunt vastleggen en delen.
• Multi-Frame Sampled Anti-Aliasing (MFAA): MFAA levert een prestatieverbetering van 30% met behoud van gladde randen van hoge kwaliteit door voorbeeldberekeningen af te wisselen over elk frame en elke pixel.
• Dynamic Super Resolution (DSR): deze innovatieve functie kan 4K-getrouwheid leveren aan 1080p-schermen voor uitzonderlijke details en beeldkwaliteit.
• Voxel Global Illumination (VXGI): als onderdeel van de NVIDIA GameWorks-bibliotheek voor ontwikkelaars versnelt VXGI dynamische lichteffecten voor een werkelijk meeslepende, filmische ervaring.
• NVIDIA GameStream¹ : GeForce GPU-ondersteuning voor NVIDIA PhysX-technologie, waardoor een geheel nieuwe klasse van fysieke gaminginteractie mogelijk wordt voor een meer dynamische en realistische ervaring met GeForce.
• NVIDIA G-SYNC-Ready ² : NVIDIA G-SYNC-monitoren zijn voorzien van revolutionaire NVIDIA-technologie die screen tearing elimineert en tegelijkertijd input lag vermindert. Het resultaat is de soepelste, snelste en meest responsieve gamingmonitorervaring ooit gezien.
• Microsoft DirectX 12-ondersteuning: ondersteuning voor de nieuwste Microsoft DirectX API om next-generation gaming mogelijk te maken.
• NVIDIA GPU Boost 3.0: maximaliseert dynamisch de kloksnelheden op basis van de workload en maakt bedieningselementen van liefhebbersklasse mogelijk, zoals temperatuurdoel- en ventilatorbediening, extra overspanningsruimte en optimalisaties voor waterkoelingsoplossingen. Hierdoor kunnen gamers de prestaties naar nieuwe niveaus tillen.
• NVIDIA Adaptive Vertical Sync: schakel verticale synchronisatie dynamisch in op basis van uw huidige frame rates voor de soepelste game-ervaring.
• NVIDIA CUDA: ontgrendel de kracht van de processorkernen van de GPU om veeleisende taken zoals videotranscodering, fysica-simulatie, ray tracing en meer te versnellen, waardoor ongelooflijke prestatieverbeteringen worden geleverd ten opzichte van traditionele CPU's.
• DisplayPort: stuur de nieuwste DisplayPort-panelen aan met ondersteuning voor resoluties tot 4096x2160
• HDMI: ondersteuning voor HDMI omvat 4K-resolutie bij 60 Hz, GPU-versnelde Blu-ray 3D-ondersteuning, x.v. Color, HDMI Deep Color en 7.1 digitale surround sound.
• PCl Express 3.0: deze kaart is ontworpen voor de nieuwe PCl Express 3.0-busarchitectuur en biedt de hoogste gegevensoverdrachtsnelheden voor de meest bandbreedte-hongerige games en 3D-applicaties. Het behoudt ook achterwaartse compatibiliteit met bestaande PCl Express-moederborden voor de breedste ondersteuning.

¹ NVIDIA GameStream vereist een NVIDIA GameStream-ready apparaat

² NVIDIA G-SYNC vereist een NVIDIA G-SYNC-ready monitor

VEILIGHEIDSINSTRUCTIES

Om het risico op brand, elektrische schokken of letsel te verminderen, moet u altijd de basisveiligheidsmaatregelen volgen.

Opmerking: alle hardware moet zijn geïnstalleerd voordat de drivers worden geïnstalleerd.

• Schakel de stroom naar uw computer uit door de AC-hoofdstroombron los te koppelen voordat u de installatie uitvoert.
• Gebruik dit product niet in de buurt van water of wanneer uw handen of lichaam nat zijn.
• Plaats dit product niet op zachte oppervlakken die de ventilatiesleuven kunnen blokkeren en oververhitting kunnen veroorzaken.
• Plaats dit product niet in de buurt van een verwarmingsrooster of radiator.
• Plaats dit product veilig op een stabiele ondergrond. Ernstige schade aan dit product kan het gevolg zijn als het valt.
• Laat niets op het netsnoer rusten. Plaats dit product niet op een plaats waar een persoon op het netsnoer kan stappen of erover kan struikelen.
