Gigabyte AORUS CO49DQ - Handleiding gamingmonitor

Inhoud

INLEIDING

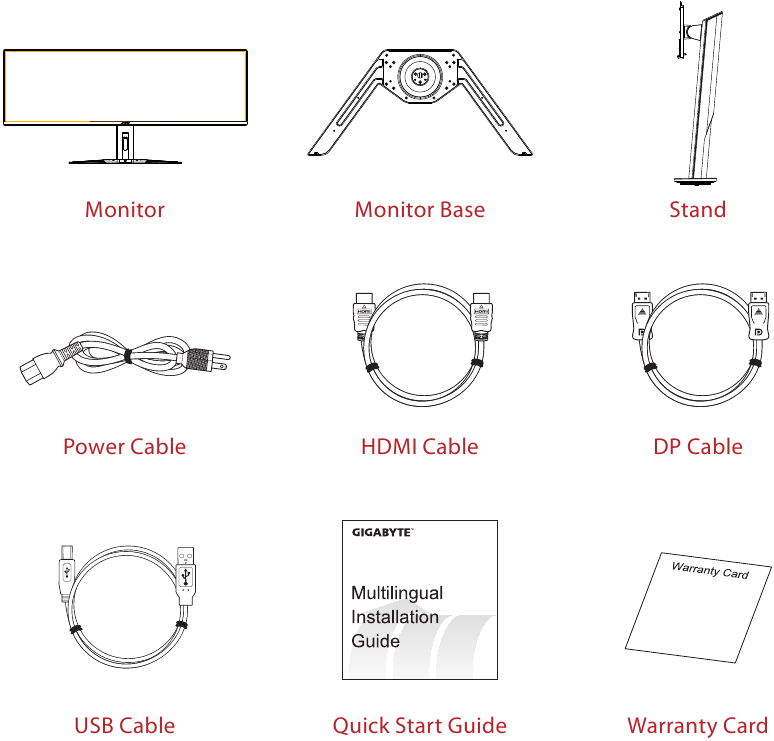

Inhoud van de verpakking

De volgende items worden meegeleverd in uw verpakking. Als er iets ontbreekt, neem dan contact op met uw lokale dealer.

Opmerking: Bewaar de verpakking en het verpakkingsmateriaal voor mogelijk transport van de monitor.

De beschermfolie van het scherm verwijderen met behulp van het verwijderlipje

Instructies voor het gebruik van het verwijderlipje:

  1. Het verwijderlipje bevindt zich op de plaats die wordt aangegeven door de rode pijl in de onderstaande afbeelding.
    Het verwijderlipje gebruiken - Stap 1
  2. Verwijder de beschermfolie van het scherm in de richting die wordt aangegeven door de rode pijl in de onderstaande afbeelding.
    Opmerking: Gebruik geen vingernagels of scherpe voorwerpen om de beschermfolie te verwijderen om schade aan het scherm te voorkomen. Gebruik in plaats daarvan plakband om de beschermfolie op te tillen en te verwijderen.
    Het verwijderlipje gebruiken - Stap 2

Productoverzicht

Vooraanzicht
Productoverzicht - Vooraanzicht

  1. Bedieningsknop
  2. Stroom-LED

Achteraanzicht

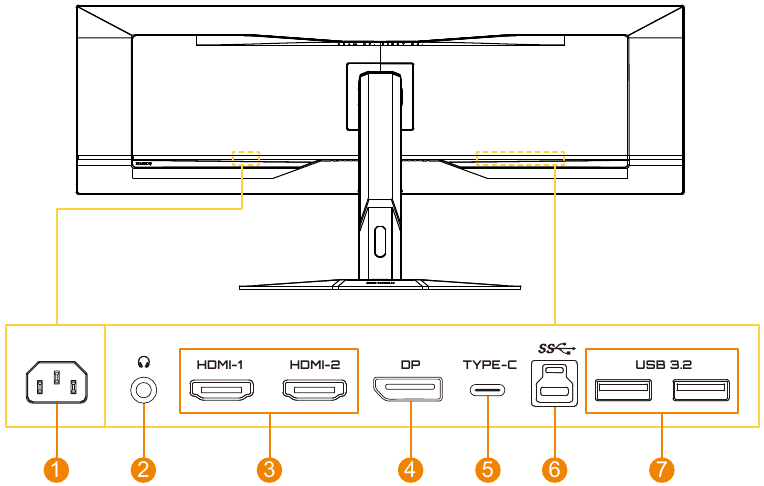

Productoverzicht - Achteraanzicht

  1. AC IN-aansluiting
  2. Koptelefoonaansluiting
  3. HDMI-poorten (x2)
  4. DisplayPort
  5. USB Type-C-poort
  6. USB-upstream poort
  7. USB 3.2-poorten (x2)

Uw monitor voorbereiden voor wandmontage

Opmerking: Gebruik alleen een 100 x 100 mm VESA-compatibele wandmontagekit om de monitor aan de muur te bevestigen. Raadpleeg de installatiehandleiding die is meegeleverd in de wandmontagebeugelset. VESA-montageschroefmaat: minimaal M4 x 10 mm.

HET APPARAAT GEBRUIKEN

De stroom in-/uitschakelen

Inschakelen
De stroom in-/uitschakelen

  1. Sluit het ene uiteinde van de stroomkabel aan op de AC IN-aansluiting aan de achterkant van de monitor.
  2. Sluit het andere uiteinde van de stroomkabel aan op een stopcontact.
  3. Druk op de Control (Bediening) -knop om de monitor in te schakelen. De stroom-LED licht wit op, wat aangeeft dat de monitor klaar is voor gebruik.

Uitschakelen
Houd de Control (Bediening) -knop 2 seconden ingedrukt om de monitor uit te schakelen.
Opmerking: Wanneer het Main (Hoofd) menu op het scherm verschijnt, kunt u de monitor ook uitschakelen door de Control (Bediening) -knop omlaag te bewegen () en "Power Off" (Uitschakelen) te selecteren.

De invoerbron selecteren

  1. Beweeg de Control (Bediening) -knop naar rechts () om het Input (Invoer) menu te openen.
  2. Beweeg de Control (Bediening) -knop omhoog/omlaag () om de gewenste invoerbron te selecteren. Druk vervolgens op de Control (Bediening) -knop om te bevestigen.

WERKING

Snelmenu

Standaard is de Control (Bediening) -knop toegewezen aan een specifieke functie.
Opmerking: Raadpleeg het gedeelte "Quick Switch" (Snel schakelen) om de vooraf ingestelde functies te wijzigen.
Om toegang te krijgen tot de Quick Switch (Snel schakelen) functies, doet u het volgende:

  • Beweeg de Control (Bediening) -knop omhoog () om het Black Equalizer (Zwartequalizer) menu te openen.
    Beweeg de Control (Bediening) -knop omhoog/omlaag () om de instelling aan te passen en druk op de Control (Bediening) -knop om te bevestigen.
  • Beweeg de Control (Bediening) -knop omlaag () om het Picture Mode (Beeldmodus) menu te openen.
    Beweeg de Control (Bediening) -knop omhoog/omlaag () om de gewenste optie te selecteren en druk op de Control (Bediening) -knop om te bevestigen.
  • Beweeg de Control (Bediening) -knop naar links () om het Audio Mode (Audiomodus) menu te openen.
    Beweeg de Control (Bediening) -knop omhoog/omlaag () om de gewenste optie te selecteren en druk op de Control (Bediening) -knop om te bevestigen.
  • Beweeg de Control (Bediening) -knop naar rechts () om het Input (Invoer) menu te openen. Raadpleeg het gedeelte "De invoerbron selecteren".

Opmerking: Om het Quick Switch (Snel schakelen) menu te sluiten, beweegt u de Control (Bediening) -knop naar links ().

Functietoetsgids

  • Druk op de Control (Bediening) -knop om het Main (Hoofd) menu weer te geven.

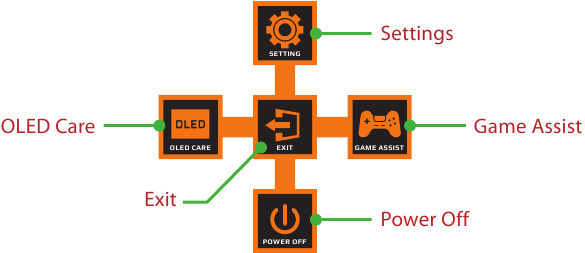

    Functietoetsoverzicht
    Gebruik vervolgens de Control (Bediening) -knop om een functiepagina te selecteren en de gerelateerde instellingen te configureren.

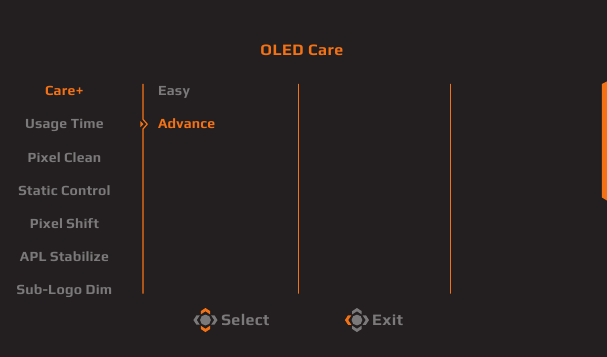

OLED-onderhoud

  • Wanneer het Main (Hoofd) menu op het scherm verschijnt, beweegt u de Control (Bediening) -knop naar links () om het OLED Care (OLED-onderhoud) menu te openen.
  • Care+: Integreer OLED-onderhoudsinstellingen voor optimale bescherming of selecteer om uw eigen instellingen aan te passen.
  • Usage Time: (Gebruikstijd:) Toont de geaccumuleerde schermgebruikstijd.
  • Pixel Clean: (Pixelreiniging:) Wanneer de monitor langer dan 4 uur wordt gebruikt, is het raadzaam dit proces te starten om het OLED-scherm met pixelcompensatie te reinigen en te vernieuwen.
  • Static Control: (Statische controle:) Vermindert de schermhelderheid wanneer de afbeelding statisch blijft.
  • Pixel Shift: (Pixelverschuiving:) Verplaatst de scherminhoud per pixel om statische beeldretentie te voorkomen.
  • APL Stabilize: (APL-stabilisatie:) Past de schermhelderheid aan om het gemiddelde beeldniveau (Average Picture Level, APL) te stabiliseren.
  • Sub-Logo Dim: (Sub-logo dimmen:) Verminder de helderheid van de taakbalk en statische logo's om beeldretentie te voorkomen.

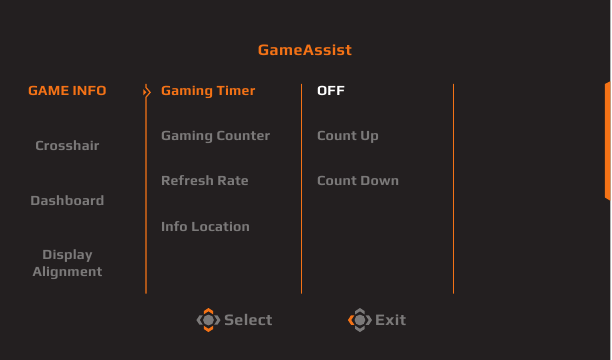

Game Assist

  • Wanneer het Main (Hoofd) menu op het scherm verschijnt, beweegt u de Control (Bediening) -knop naar rechts () om het Game Assist (Game-assistentie) menu te openen.
  • GAME INFO: (GAME INFO:) Gaminginformatie op het scherm in-/uitschakelen.
  • Crosshair: (Draadkruis:) Selecteer het type draadkruis om te helpen bij het richten.
  • Dashboard: (Dashboard:) Systeeminformatie van de pc die op het scherm wordt weergegeven, in-/uitschakelen.
    Opmerking: Officiële software-installatie en een USB-verbinding tussen de monitor en de pc zijn vereist.
  • Display Alignment: (Schermuitlijning:) Toon de uitlijningslijnen om te helpen bij instellingen voor meerdere monitoren.

De apparaatinstellingen configureren
Wanneer het Main (Hoofd) menu op het scherm verschijnt, beweegt u de Control (Bediening) -knop omhoog () om het Settings (Instellingen) menu te openen.

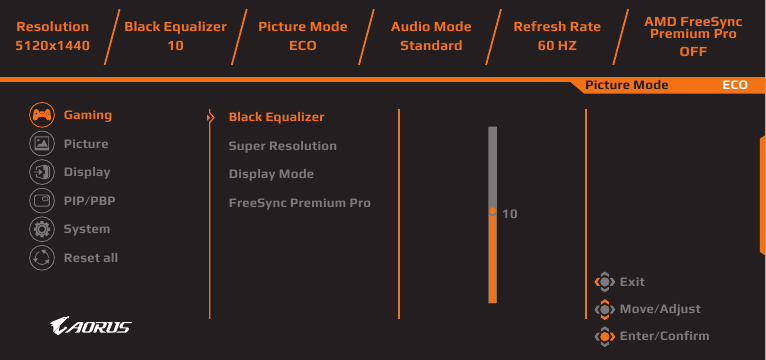

Gaming

Configureer de gamegerelateerde instellingen.

Item Beschrijving
Black Equalizer Pas de zichtbaarheid van donkere gebieden in de afbeelding aan om details te verbeteren en de zichtbaarheid in donkere scènes te verbeteren.
Super Resolution Verbeter de algehele beeldkwaliteit voor scherpere, gedetailleerde beelden.
Display Mode Selecteer de beeldverhouding van het scherm.
Opmerking: Deze optie is niet compatibel met AMD FreeSync Premium Pro en PIP/PBP-functies.
AMD FreeSync Premium Pro Wanneer deze functie is ingeschakeld, worden schermvertraging en tearing tijdens het spelen van games geëlimineerd.

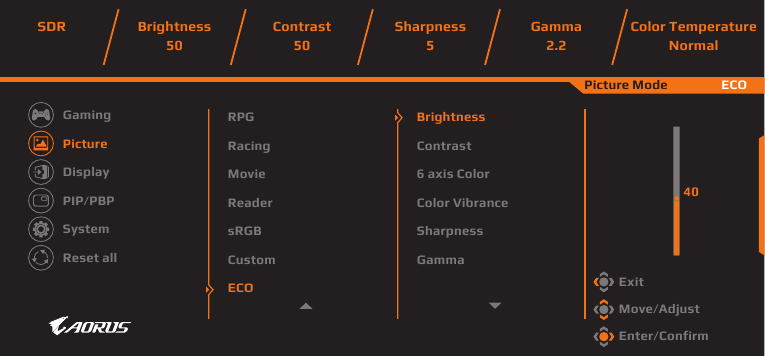

Beeld

Configureer de beeldgerelateerde instellingen.

Item Beschrijving
Picture Selecteer verschillende vooraf gedefinieerde instellingen om de visuele weergave te optimaliseren op basis van het inhoudstype of pas persoonlijke voorkeuren aan.

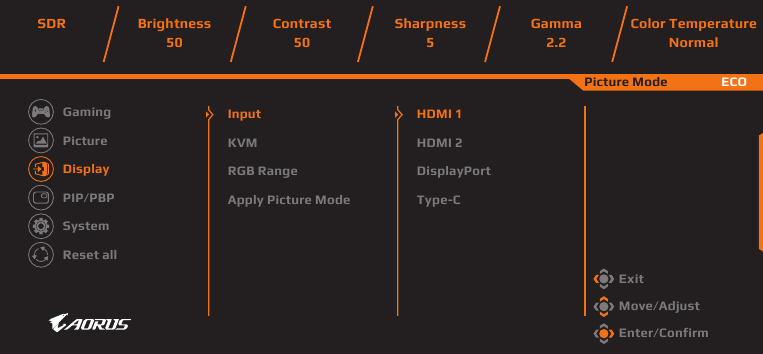

Weergave

Configureer de instellingen voor het beeldscherm.

Item Beschrijving
Input Selecteer de invoerbron.
KVM Configureer de KVM-functies om twee computers of apparaten te bedienen met één toetsenbord en muis.
RGB Range Stel het bereik van RGB handmatig in of detecteer het automatisch.
Apply Picture Mode Stel de Beeldmodus in om toe te passen op alle invoerbronnen of op de huidige invoerbron.

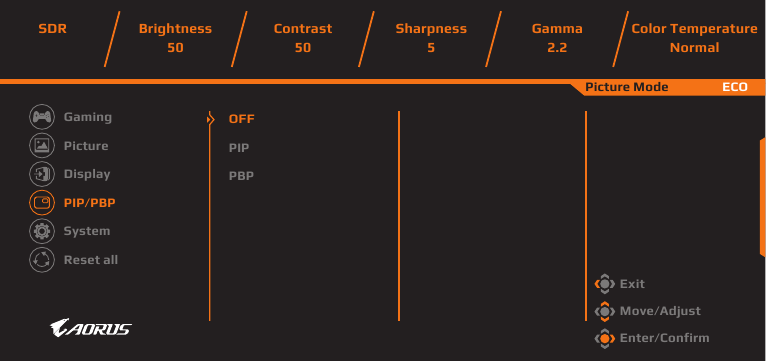

PIP/PBP

Configureer de instellingen voor Picture-In-Picture en Picture-By-Picture.

Opmerking: De PIP/PBP-functie kan niet worden ingeschakeld bij ontvangst van HDR- en FreeSync-signalen.

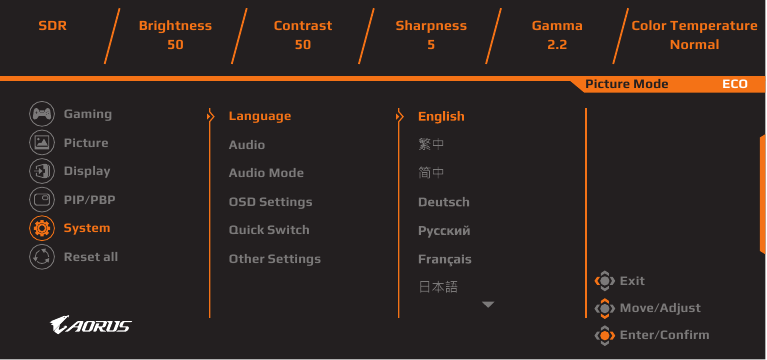

Systeem

Configureer de systeemgerelateerde instellingen.

Item Beschrijving
Language Selecteer de gewenste taal voor het OSD-menu.
Audio Configureer de audiogerelateerde instellingen.
Audio Mode Selecteer de gewenste audiomodus.
OSD Settings Configureer de gerelateerde instellingen van het On-Screen-Display menu.
Quick Switch Wijs de functies van Quick Switch (Snel schakelen) toe aan de Control (Bediening) -knop.
Other Settings
  • Resolution Notice: (Resolutie melding:) Resolutie-informatie in-/uitschakelen bij het schakelen of opnieuw opstarten van de schermsignaalbron.
  • Input Auto Switch: (Automatisch schakelen van invoer:) Automatisch schakelen naar een beschikbare invoerbron in-/uitschakelen.
  • Auto Power OFF: (Automatisch uitschakelen:) De timer in-/uitschakelen om de monitor automatisch uit te schakelen.
  • LED Indicator: (LED-indicator:) Selecteer het indicatortype van de stroom-LED.
  • Type-C Compatibility: (Type-C-compatibiliteit:) Schakel deze optie IN voor meer compatibiliteit met mobiele apparaten.
  • HDMI Version: (HDMI-versie:) Selecteer de HDMI-versie.
  • HDMI-CEC: Wanneer deze functie is ingeschakeld, kunnen CEC-apparaten zoals PS5, XBOX de monitor inschakelen wanneer ze worden geactiveerd en het scherm uitschakelen wanneer ze in de stand-by- of uit-modus gaan.
  • USB(A/C) Charge: (USB(A/C)-opladen:) De USB Type-A- en Type-C-oplaadfunctie in-/uitschakelen.

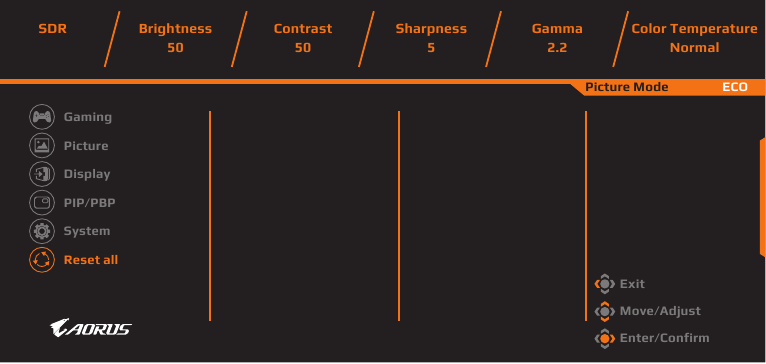

Alles resetten

Herstel de fabrieksinstellingen van de monitor.

Specificaties

Item Specificaties
Panel Size 49-inch
Aspect Ratio 32:9
Resolution 5120 x 1440
LED Life 30.000 uur
Pixel Pitch 233 x 233 um
Brightness 250 nits (Typ, SDR APL 100%)
1000 nits (Typ, HDR APL 3%)
Contrast Ratio 1.5M:1
Color Depth 1.07B (10 Bit)
Active Display Area 1196.7 (H) x 339.2 (V)
Viewing Angle 178° (H)/178° (V)
Input/Output Terminals 2 x HDMI 2.1
1 x DP 1.4
1 x USB upstream
2 x USB 3.2 (downstream, 5V/1.5A)
1 x USB Type-C (5V/3A, 9V/2A, 12V/1.5A, 15V/1.2A)
1 x Koptelefoon
Power Supply AC100~240V, 50/60Hz
Power Consumptions
  • On Mode: 72W
  • Standby: 0.5W
  • Off Mode: 0.3W
Opmerking: De testomstandigheden volgen de CEC-normen.
Dimensions (W x H x D) 1194.78 x 558.80 x 261.52 mm (met voet)
1194.78 x 372.23 x 160.51 mm (zonder voet)
Weight 11.28 kg (met voet)
8.33 kg (zonder voet)
Temperature Range (operation) 0°C tot 40°C

Opmerking: Specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.

Ondersteunde timinglijst

Timinglijst HDMI 1 HDMI 2 DP (Type-C)
640 x 480 / 60Hz V V V
640 x 480 / 67Hz V V V
640 x 480 / 72Hz V V V
640 x 480 / 75Hz V V V
720 x 400 / 70Hz V V V
720 x 480 / 60Hz V V V
800 x 600 / 56Hz V V V
800 x 600 / 60Hz V V V
800 x 600 / 72Hz V V V
800 x 600 / 75Hz V V V
832 x 624 / 75Hz V V V
1024 x 768 / 60Hz V V V
1024 x 768 / 70Hz V V V
1024 x 768 / 75Hz V V V
1152 x 864 / 75Hz V V V
1152 x 870 / 75Hz V V V
1280 x 720 / 50Hz V V V
1280 x 720 / 60Hz V V V
1280 x 720 / 100Hz V V V
1280 x 800 / 60Hz V V V
1280 x 960 / 60Hz V V V
1280 x 1024 / 60Hz V V V
1280 x 1024 / 75Hz V V V
1440 x 480 / 60Hz V V V
1440 x 900 / 60Hz V V V
1600 x 900 / 60Hz V V V
1680 x 1050 / 60Hz V V V
1920 x 1080 / 24Hz V V
1920 x 1080 / 50Hz V V V
1920 x 1080 / 60Hz V V V
1920 x 1080 / 100Hz V V V
1920 x 1080 / 120Hz V V V
2560 x 1440 / 60Hz V V V
2560 x 1440 / 120Hz V V V
3840 x 1080 / 60Hz V V V
3840 x 2160 / 24Hz V V
3840 x 2160 / 25Hz V V V
3840 x 2160 / 30Hz V V V
3840 x 2160 / 50Hz V V V
3840 x 2160 / 60Hz V V V
3840 x 2160 / 100Hz V V V
3840 x 2160 / 120Hz V V V
5120 x 1440 / 60Hz V V V
5120 x 1440 / 100Hz V V V
5120 x 1440 / 120Hz V V V
5120 x 1440 / 144Hz V V V

Ondersteunde timinglijst (PIP/PBP)

PIP PBP
Timinglijst HDMI 1 HDMI 2 DP HDMI 1 HDMI 2 DP
640 x 480 / 60Hz V V V V V V
640 x 480 / 67Hz V V V V V V
640 x 480 / 72Hz V V V V V V
640 x 480 / 75Hz V V V V V V
720 x 400 / 70Hz V V V V V V
720 x 480 / 60Hz V V V V V V
800 x 600 / 56Hz V V V V V V
800 x 600 / 60Hz V V V V V V
800 x 600 / 72Hz V V V V V V
800 x 600 / 75Hz V V V V V V
832 x 624 / 75Hz V V V V V V
1024 x 768 / 60Hz V V V V V V
1024 x 768 / 70Hz V V V V V V
1024 x 768 / 75Hz V V V V V V
1152 x 864 / 75Hz V V V V V V
1152 x 870 / 75Hz V V V V V V
1280 x 720 / 50Hz V V V V V V
1280 x 720 / 60Hz V V V V V V
1280 x 720 / 100Hz V V V V V V
1280 x 800 / 60Hz V V V V V V
1280 x 960 / 60Hz V V V V V V
1280 x 1024 / 60Hz V V V V V V
1280 x 1024 / 75Hz V V V V V V
1440 x 480 / 60Hz V V V V V V
1440 x 900 / 60Hz V V V V V V
1600 x 900 / 60Hz V V V V V V
1680 x 1050 / 60Hz V V V V V V
1920 x 1080 / 24Hz V V V V
1920 x 1080 / 60Hz V V V V V V
2560 x 1440 / 60Hz V V V
3840 x 1080 / 60Hz V V V
3840 x 2160 / 24Hz V V V V
3840 x 2160 / 25Hz V V V V V V
3840 x 2160 / 30Hz V V V V V V
3840 x 2160 / 60Hz V V V V V V
5120 x 1440 / 60Hz V V V
2560 x 1440 / 60Hz (PBP) V V V

Probleemoplossing

Probleem Mogelijke oplossing(en)
Geen stroom
  • Zorg ervoor dat de stroomkabel goed is aangesloten op de stroombron en de monitor.
  • Controleer de kabel en stekker om er zeker van te zijn dat ze niet kapot zijn.
  • Zorg ervoor dat de monitor is ingeschakeld.
Er verschijnt geen beeld op het scherm
  • Zorg ervoor dat de monitor en de computer goed zijn aangesloten en dat beide apparaten zijn ingeschakeld.
  • Zorg ervoor dat u de juiste ingangsbron hebt geselecteerd.
Het beeld vult niet het hele scherm
  • Probeer een andere instelling voor de Display Mode (beeldverhouding).
De kleuren zijn vervormd
  • Zorg ervoor dat de ingangssignaalkabel goed is aangesloten.
  • Configureer de beeldgerelateerde instellingen. Raadpleeg het gedeelte "Beeld".
Geen geluid of het volume is laag
  • Zorg ervoor dat de hoofdtelefoonkabel goed is aangesloten.
  • Pas het volumeniveau aan.
  • Pas de geluidsgerelateerde instellingen van uw computer aan.

Opmerking: Als het probleem aanhoudt, neem dan contact op met onze klantenservice voor verdere hulp.

Basisonderhoud

  • Veeg het scherm af met een zachte, pluisvrije doek om eventueel achtergebleven stof te verwijderen.
  • Spray of breng de reinigingsvloeistof aan op een zachte doek. Veeg het scherm vervolgens voorzichtig af met de vochtige doek.

Opmerking:

  • Zorg ervoor dat de doek vochtig is, maar niet nat.
  • Vermijd het uitoefenen van overmatige druk op het scherm tijdens het afvegen.
  • Zure of schurende reinigers kunnen het scherm beschadigen.

VEILIGHEIDSINFORMATIE

Veiligheidsmaatregelen

Lees de volgende veiligheidsmaatregelen door voordat u de monitor gebruikt.

  • Gebruik alleen de accessoires die bij de monitor zijn geleverd of die door de fabrikant worden aanbevolen.
  • Bewaar de plastic verpakkingszak voor het product op een plaats die niet bereikbaar is voor kinderen.
  • Voordat u de monitor op het stopcontact aansluit, moet u ervoor zorgen dat de spanning van de stroomkabel compatibel is met de stroomspecificatie in het land waar u zich bevindt.
  • De stekker van het netsnoer moet worden aangesloten op een correct bedraad en geaard stopcontact.
  • Raak de stekker niet aan met natte handen, omdat dit gemakkelijk een elektrische schok kan veroorzaken.
  • Plaats de monitor op een stabiele en goed geventileerde plaats.
  • Plaats de monitor niet in de buurt van warmtebronnen, zoals elektrische radiatoren of direct zonlicht.
  • De gaten of openingen op de monitor zijn voor ventilatie. Bedek of blokkeer de ventilatiegaten niet met voorwerpen.
  • Gebruik de monitor niet in de buurt van water, dranken of allerlei soorten vloeistoffen. Als u dit niet doet, kan dit leiden tot een elektrische schok of schade aan de monitor.
  • Zorg ervoor dat u de monitor loskoppelt van het stopcontact voordat u hem schoonmaakt.
  • Aangezien het schermoppervlak gemakkelijk kan worden bekrast, mag u het oppervlak niet aanraken met een hard of scherp voorwerp.
  • Gebruik een zachte, pluisvrije doek in plaats van een tissue om het scherm af te vegen. U kunt indien nodig een glasreiniger gebruiken om de monitor schoon te maken. Spray de reiniger echter nooit rechtstreeks op het scherm.
  • Koppel de stroomkabel los als de monitor gedurende langere tijd niet wordt gebruikt.
  • Probeer de monitor niet zelf te demonteren of te repareren.

Voorzorgsmaatregelen bij stabiliteitsrisico's

Het product kan vallen, wat ernstig persoonlijk letsel of de dood tot gevolg kan hebben. Om letsel te voorkomen, moet dit product stevig aan de vloer/muur worden bevestigd in overeenstemming met de installatie-instructies.
Veel letsel, vooral bij kinderen, kan worden voorkomen door eenvoudige voorzorgsmaatregelen te nemen, zoals:

  • Gebruik ALTIJD stands of installatiemethoden die worden aanbevolen door de fabrikant van de productset.
  • Gebruik ALTIJD meubels die het product veilig kunnen dragen.
  • Zorg er ALTIJD voor dat het product niet over de rand van het steunmeubel hangt.
  • Informeer kinderen ALTIJD over de gevaren van het klimmen op meubels om het product of de bedieningselementen ervan te bereiken.
  • Leid ALTIJD snoeren en kabels die op uw product zijn aangesloten zo dat er niet over kan worden gestruikeld, eraan kan worden getrokken of eraan kan worden gegrepen.
  • Plaats een product NOOIT op een onstabiele plaats.
  • Plaats het product NOOIT op hoge meubels (bijvoorbeeld kasten of boekenkasten) zonder zowel het meubel als het product aan een geschikte steun te verankeren.
  • Plaats het product NOOIT op een doek of andere materialen die zich tussen het product en het steunmeubel kunnen bevinden.
  • Plaats NOOIT voorwerpen die kinderen kunnen verleiden om te klimmen, zoals speelgoed en afstandsbedieningen, bovenop het product of het meubel waarop het product is geplaatst.
  • Als het bestaande product behouden en verplaatst gaat worden, moeten dezelfde overwegingen als hierboven worden toegepast.
  • Om persoonlijk letsel of schade aan het product als gevolg van kantelen door aardbevingen of andere schokken te voorkomen, moet u ervoor zorgen dat u het product op een stabiele plaats installeert en maatregelen neemt om vallen te voorkomen.

Aanbevelingen voor gebruikerscomfort

De monitor maakt gebruik van Flicker-Free-technologie die het met het oog zichtbare geflikker van de monitor opheft en voorkomt dat gebruikers last hebben van vermoeide ogen.
Hier volgen enkele tips voor comfortabel kijken naar uw monitor:

  • Houd een minimale afstand van 50 tot 75 cm (20" tot 30") tussen uw ogen en de monitor.
  • Een algemene richtlijn is om de monitor zo te plaatsen dat de bovenkant van het scherm zich op of iets onder ooghoogte bevindt wanneer u comfortabel zit.
  • Gebruik voldoende verlichting voor het type werk dat u uitvoert.
  • Neem regelmatig en frequente pauzes (minstens 10 minuten) om het half uur.
  • Zorg ervoor dat u tijdens de pauzes regelmatig wegkijkt van uw monitorscherm en u minstens 20 seconden op een object in de verte concentreert.
  • Oogoefeningen kunnen helpen vermoeide ogen te verminderen. Herhaal deze oefeningen regelmatig:
    1. kijk omhoog en omlaag
    2. rol uw ogen langzaam
    3. beweeg uw ogen diagonaal.

Dit model heeft de Flicker Free en Low Blue Light verificatie van TÜV Rheinland doorstaan.
Voor meer informatie:
https://www.gigabyte.com/tw/Support/FAQ/4310

GIGABYTE Service-informatie

Meer service-informatie vindt u op de officiële website van GIGABYTE.
https://www.gigabyte.com/

Referenties

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Gigabyte AORUS CO49DQ - Handleiding gamingmonitor

Beschikbare talen

Gerelateerde Handleidingen voor Gigabyte AORUS CO49DQ

Inhoudsopgave
