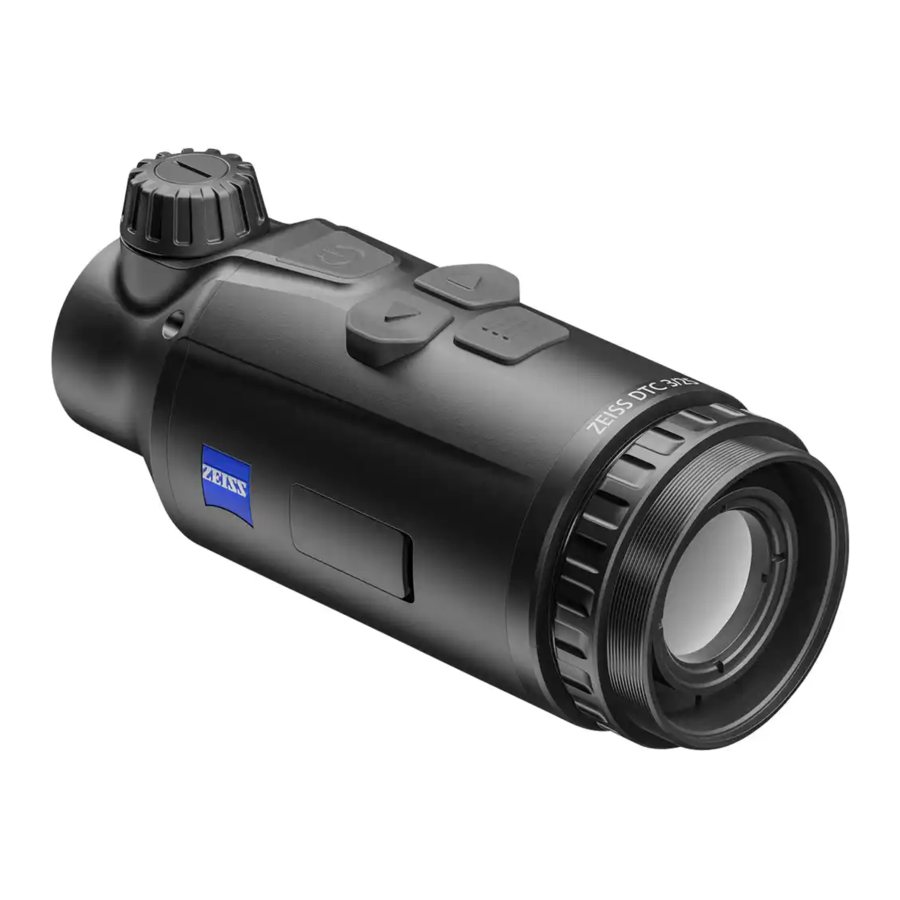

ZEISS DTI 3/38 | 3/25 - Handleiding thermische beeldcamera

Leveringsomvang

Batterij plaatsen/verwijderen

Het ZEISS thermische beeldopzetstuk is uitgerust met een batterij. Deze kan niet worden verwijderd.

Het thermische beeldopzetstuk bevestigen

Er is een adapter vereist om het te bevestigen aan een optisch apparaat, b.v. een richtkijker. Om de schroefdraad voor het bevestigen van de adapter bloot te leggen, draait u de borgring (6) zo ver mogelijk met de klok mee in de richting van het thermische beeldopzetstuk. Draai uw externe adapter met de hand vast met de klok mee op het apparaat. Beveilig de verbinding door de borgring (6) tegen de klok in te draaien in de richting van de externe adapter. Neem ook de montage-instructies in acht die bij uw adapter zijn ingesloten.
Opmerking: Controleer de wettelijke en regionale voorschriften in uw land voordat u de ZEISS DTC 3 in combinatie met een optisch vizier gebruikt.

TECHNISCHE GEGEVENS

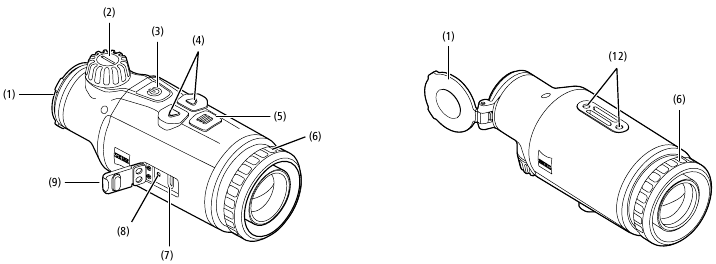

Overzicht

In-/uitschakelen

Houd de aan/uit-knop (3) (ca. 1,5 seconden) ingedrukt om het apparaat in te schakelen. Houd de aan/uit-knop (3) ingedrukt om het apparaat weer uit te schakelen.
Opmerking: De aan/uit-knop (3) moet worden ingedrukt totdat het UIT-symbool op het display verschijnt. Pas dan kan de aan/uit-knop (3) worden losgelaten en schakelt het apparaat uit. Als de aan/uit-knop (3) wordt losgelaten voordat het UIT-symbool wordt weergegeven, schakelt het apparaat niet uit, maar schakelt het over naar de stand-bymodus.

Stand-bymodus

Druk kort op de aan/uit-knop (3) om het apparaat in de stand-bymodus te zetten. Druk nogmaals kort op de aan/uit-knop (3) om het apparaat terug te schakelen naar de observatiemodus.
Om het batterijvermogen verder te sparen en de gebruiksduur te verlengen, biedt de ZEISS DTC 3 Smart Standby met een ingebouwde bewegingssensor. Deze detecteert automatisch de positie van het thermische beeldopzetstuk en activeert de stand-bymodus bij een laterale helling van 45° of een neerwaartse of opwaartse helling van 70°. Zodra het thermische beeldopzetstuk terugkeert naar zijn normale positie, schakelt het apparaat automatisch terug naar de observatiemodus. U kunt deze functie in het menu onder "Smart Standby" (Slimme stand-by) deactiveren.

Kalibratie

Het apparaat kan automatisch worden gekalibreerd (Auto Calibration = On (Automatische kalibratie = aan)) of handmatig (Auto Calibration = Off (Automatische kalibratie = uit)). Dit kan worden ingesteld in het hoofdmenu of via de rechterpijlknop (4) in de observatiemodus.
In de automatische modus voert het apparaat automatisch een kalibratie uit door een interne sluiter te sluiten en te openen wanneer dat nodig is. Er moet een zachte klik te horen zijn. In deze modus hebt u ook de mogelijkheid om de kalibratie handmatig uit te voeren. Druk kort op de rechterpijlknop (4). Het apparaat activeert de sluiter en kalibreert zichzelf. Het apparaat is nu weer gekalibreerd.
Om een handmatige, stille kalibratie uit te voeren, schakelt u eerst over naar de observatiemodus door de rechterpijlknop (4) in de handmatige modus ingedrukt te houden. Om te kalibreren, bedekt u de lens en drukt u vervolgens kort op de rechterpijlknop (4).
Opmerking: Bedek altijd de lens bij het uitvoeren van een handmatige kalibratie. Anders kan de sensor niet correct kalibreren en zal het beeld verslechteren, b.v. spookbeelden. Als u vergeet de lens te bedekken tijdens een handmatige kalibratie, herhaal dan de kalibratieprocedure met de lens bedekt.

Observatiemodus

Draai aan de scherpsteltoren (2) om de scène scherp te stellen.

Kleurmodi

De scène kan worden weergegeven in vier verschillende kleurmodi. Druk kort op de menuknop (5) om de observatiemodus te wijzigen. Wanneer gewijzigd, wordt de geselecteerde modus ongeveer 2 seconden als tekst op het display weergegeven. De volgende kleurmodi kunnen worden geselecteerd:

• White Hot (Wit heet): Koude gebieden worden hier in zwart en warme gebieden in wit weergegeven.
• Black Hot (Zwart heet): Koude gebieden worden hier in wit en warme gebieden in zwart weergegeven.
• Red Hot (Rood heet): Koude gebieden worden hier in zwart en warme gebieden in wit weergegeven. Daarnaast worden de warmste gebieden in geel tot rood weergegeven.
• Rainbow (Regenboog): Een gevarieerd kleurenpalet geeft koude gebieden weer in zwart tot blauw en warme gebieden in geel tot wit.

Menu

Houd de menuknop (5) ingedrukt om het hoofdmenu op het display weer te geven. Het hoofdmenu geeft u de volgende opties:

• Brightness (Helderheid): Stel hier de helderheid van het display in. Er zijn vier helderheidsniveaus om uit te kiezen. De helderheid is het laagst op niveau 1. De helderheid is het hoogst op niveau 4.
• Contrast (Contrast): Pas hier het contrast van de scène aan. Er zijn vier contrastniveaus om uit te kiezen. Het contrast is het laagst op niveau 1. Het contrast is het hoogst op niveau 4.
• Auto Calibration (Automatische kalibratie): Stel hier handmatige (Auto Calibration = Off (Automatische kalibratie = uit)) of automatische kalibratie (Auto Calibration = On (Automatische kalibratie = aan)) in.
• Contrast Boost (Contrastversterking): Activeer deze modus voor een betere zichtbaarheid bij hoge luchtvochtigheid of mist.
• Bluetooth: Schakel Bluetooth in (Bluetooth = On (Bluetooth = aan)) of uit (Bluetooth = Off (Bluetooth = uit)). Met Bluetooth ingeschakeld, kan het apparaat worden verbonden met uw smartphone en de app.
• Zeroing Profiles 1–4 (Nulstellingsprofielen 1–4): Selecteer het nulstellingsprofiel dat u hebt gemaakt voor de richtkijker die u momenteel gebruikt.
• Smart Standby (Slimme stand-by): Activeer (Smart Standby = On (Slimme stand-by = aan)) of deactiveer (Smart Standby = Off (Slimme stand-by = uit)) de automatische stand-bymodus.
• System (Systeem): Maak hier alle systeemrelevante instellingen, inclusief nullen, taal, tijd en fabrieksreset.

De pijlknoppen (4) en de menuknop (5) worden gebruikt om in het hoofdmenu te navigeren. Druk op de rechterpijlknop (4) om omlaag te scrollen. Druk op de linkerpijlknop (4) om omhoog te scrollen.
Druk kort op de menuknop (5) om een menu-item te selecteren. Dit opent het submenu. Maak uw instellingen met behulp van de pijlknoppen (4).
Druk kort op de menuknop (5) om uw selectie te bevestigen en terug te keren naar het hoofdmenu.
Houd de menuknop (5) ingedrukt om het hoofdmenu te verlaten en terug te keren naar de observatiemodus.

Contrastversterking

Met de contrastversterking kunt u het beeld op een verbeterde manier weergeven bij hoge luchtvochtigheid of mist. Dit benadrukt randen, zodat structuren beter kunnen worden herkend. Om de contrastversterking op uw apparaat te activeren, selecteert u "Contrast Boost" (Contrastversterking) in het hoofdmenu. Selecteer vervolgens "On" (Aan) of "Off" (Uit). Druk kort op de menuknop (5) om de selectie te bevestigen.
Opmerking: Het wordt aanbevolen om deze modus alleen in de bovengenoemde omstandigheden te gebruiken en deze modus in normale omstandigheden uit te schakelen.

Nulstellingsprofiel 1–4

Er kunnen maximaal vier verschillende nulstellingsprofielen op uw apparaat worden opgeslagen. Om het profiel te wijzigen, selecteert u "Zeroing Profile 1–4" (Nulstellingsprofiel 1–4) in het hoofdmenu. Selecteer het gewenste profiel en bevestig de selectie door kort op de menuknop (5) te drukken.

Systeem

Het submenu "System" (Systeem) heeft de volgende opties:

• Regulatory Info (Wettelijke informatie): Hier vindt u informatie over de gebruikte licenties en wettelijke informatie.
• Image Zeroing (Beeld nullen): Pas hier het thermische beeldopzetstuk aan zodat het perfect past bij uw richtkijker.
• Pixel Correction (Pixelcorrectie): Verwijder defecte pixels voor een perfect gezichtsveld.
• Factory Reset (Fabrieksreset): Selecteer "Factory Reset" (Fabrieksreset) om het apparaat terug te zetten naar de fabrieksinstellingen. Dit verwijdert ook alle instellingen die op het apparaat zijn opgeslagen.
  Opmerking: Als u een fabrieksreset uitvoert, worden alle nulstellingsprofielen verwijderd. Voer alleen een fabrieksreset uit als u alle instellingen op de ZEISS DTC 3 wilt verwijderen.
• Icon Mode (Icoonmodus): Selecteer het aantal pictogrammen dat op uw display moet worden weergegeven.
• Language (Taal): Selecteer hier een menutaal.

U kunt ook de volgende informatie bekijken:

• Serial Number (Serienummer): Het serienummer van uw apparaat wordt hier weergegeven.
• Firmware: De huidige firmwareversie wordt hier weergegeven.

Beeld nulstellen

Selecteer "Systeem" in het hoofdmenu om het geselecteerde nulpuntprofiel in te stellen. Ga naar "Beeld nulstellen" en start de nulpuntprocedure door kort op de menuknop (5) te drukken. De X-as instellen: Druk op de linkerpijltoets (4) voor min en de rechterpijltoets (4) voor plus. Telkens wanneer u op de knop drukt, verschuift het beeld in de overeenkomstige richting: bij een brandpuntsafstand van 25 mm met 2,4 cm op 100 m, bij een brandpuntsafstand van 38 mm met 1,6 cm op 100 m. Bevestig de instelling door kort op de menuknop (5) te drukken. Maak nu de instellingen voor de Y-as op dezelfde manier. Schakel tussen de instelling voor de X- en Y-as door kort op de menuknop (5) te drukken.

Om het trefpunt te corrigeren, verplaatst u het beeld tegengesteld aan de richting waarin u de afwijking hebt vastgesteld, d.w.z.:

• De kogelinslag zit te ver naar links: Correctie naar rechts
• De kogelinslag zit te ver naar rechts: Correctie naar links
• De kogelinslag zit te ver naar beneden: Correctie naar boven
• De kogelinslag zit te ver naar boven: Correctie naar beneden

Om de instellingen op te slaan, houdt u de menuknop (5) ingedrukt. Bevestig de vraag of u de kalibratie wilt opslaan of negeren door kort op de menuknop (5) te drukken.
Om een reeds opgeslagen nulpuntprofiel te wijzigen, selecteert u "Systeem" in het hoofdmenu. Ga vervolgens naar "Beeld nulstellen". Druk kort op de menuknop (5) om de nulpuntprocedure opnieuw te starten. Ga te werk zoals hierboven beschreven.
Om de instellingen op te slaan, houdt u de menuknop (5) ingedrukt. Bevestig de vraag of u de kalibratie wilt opslaan of negeren door kort op de menuknop (5) te drukken.
Let op: Het momenteel geselecteerde profiel wordt altijd gewijzigd.

Vereenvoudigde nulpuntmodus

De ZEISS Hunting App biedt u een nulpuntassistent voor het nulstellen. Ga naar het menu-item "Nulprofielen" in de app en voer de afwijkingen in ten opzichte van de afstand van de respectievelijke as. Het apparaat voert vervolgens automatisch de kalibratie uit. Neem voor meer informatie contact op met ZEISS Hunting App.

Pixelcorrectie

Als afzonderlijke pixels uitvallen, kunt u ze hier lokaliseren en de fout herstellen.
Selecteer "Systeem" in het hoofdmenu om de correctie te starten. Ga naar "Pixelcorrectie" en start de correctie door kort op de menuknop (5) te drukken. Er verschijnt een dradenkruis waarmee u de betreffende pixel kunt vastleggen. Voor een nauwkeurigere detectie wordt het gebied rond het dradenkruis vergroot weergegeven in een extra venster. De X-as instellen: Druk op de linkerpijltoets (4) voor min en de rechterpijltoets (4) voor plus. Elke keer dat u op de knop drukt, verplaatst u één pixel verder. Om meerdere pixels verder te springen, houdt u de pijltoets (4) langer ingedrukt. Bevestig de instelling door kort op de menuknop (5) te drukken. Maak nu de instellingen voor de Y-as op dezelfde manier. Schakel tussen de instelling voor de X- en Y-as door kort op de menuknop (5) te drukken.

Om de instellingen op te slaan, houdt u de menuknop (5) ingedrukt. Bevestig de vraag of u de kalibratie wilt opslaan of negeren door kort op de menuknop (5) te drukken.

Fabrieksreset

Om een fabrieksreset uit te voeren, selecteert u "Systeem" in het hoofdmenu. Ga vervolgens naar "Fabrieksreset". Selecteer "Ja" en bevestig uw selectie. Er volgt een tweede veiligheidsvraag, die ook moet worden bevestigd met "Ja".
Let op: Als u een fabrieksreset uitvoert, worden alle nulpuntprofielen verwijderd. Voer alleen een fabrieksreset uit als u alle instellingen op de ZEISS DTC 3 wilt verwijderen.
Let op: Het apparaat moet opnieuw worden opgestart voordat de reset van de instellingen succesvol is voltooid.

Icoonmodus

Met de ZEISS DTC 3 hebt u de mogelijkheid om verschillende pictogrammen op het display te laten weergeven: batterijpictogram, kalibratiemodus, Bluetooth, contrastversterking. Om de icoonmodus in te stellen, selecteert u "Icoonmodus" in het menu Systeem. Kies vervolgens tussen de volgende modi en bevestig uw selectie door kort op de menuknop (5) te drukken:

• Non: Er worden geen pictogrammen weergegeven.
• Bat: Alleen het batterijsymbool met de huidige laadstatus wordt weergegeven.
• All: Alle pictogrammen worden weergegeven.

Persoonlijke gegevens wanneer u uw ZEISS-apparaat weggooit of doorgeeft

Voordat u het apparaat aan een derde partij doorgeeft, voert u de fabrieksreset uit om gegevens te verwijderen en te verifiëren dat deze zijn verwijderd. Door dit te doen, helpt u uw privacy en gegevensbeveiliging te waarborgen.

Samenwerking op het gebied van apparaatveiligheid

Speel een actieve rol bij het beschermen van de IT-beveiliging van uw apparaat door de ZEISS Hunting App te gebruiken en nieuwe firmware-updates te installeren zodra deze beschikbaar zijn.

Firmware-update

Een firmware-update kan worden uitgevoerd met behulp van de ZEISS Hunting App. Volg hiervoor de instructies in de ZEISS Hunting App.
Let op: Als u een update start via de ZEISS Hunting App, moet u dit om veiligheidsredenen opnieuw bevestigen op het apparaat.
Let op: Zorg ervoor dat het apparaat volledig is opgeladen voordat u de firmware bijwerkt. Schakel het apparaat niet uit tijdens de update, anders kan het beschadigd raken.

LED-status

Let op: De LED bevindt zich onder de afdekking voor de USB-oplaadbus.

ZEISS Hunting App

Installeer de ZEISS Hunting App op uw smartphone en open de app. Om verbinding te maken met het thermische beeldopzetstuk, activeert u Bluetooth op uw thermische beeldopzetstuk en volgt u de stappen die in de app worden weergegeven. Met de app kunt u instellingen maken, de ZEISS DTC 3 bedienen via de afstandsbedieningsmodus en de vereenvoudigde nulpuntmodus gebruiken. Een meer gedetailleerde beschrijving is te vinden in de helpfunctie van de app.

Het apparaat opladen

Laad het apparaat op via de USB-poort (7) wanneer de batterij leeg is. Open hiervoor eerst de rubberen afdekking aan de zijkant van het apparaat (9).
Het batterijlaadniveau wordt in de linkerbovenhoek van het display weergegeven. Wanneer het laadniveau laag is, verandert het display in rood. Wanneer het apparaat wordt opgeladen, licht de LED (8) rood op wanneer het apparaat is in- en uitgeschakeld. Wanneer de batterij volledig is opgeladen, licht de LED (8) groen op.

De lensdop vervangen

Om de beschermende lensdop (1) te vervangen, maakt u het voorste deel van de lensdop los door deze tegen de klok in te draaien. Schroef de lensdop volledig los. Schroef vervolgens de nieuwe lensdop weer vast.

De USB-afdekking vervangen

Om de USB-afdekking (9) te vervangen, schroeft u de schroeven (13) los met een schroevendraaier. Verwijder de borgplaat (14) en de defecte USB-afdekking (9). Plaats de nieuwe USB-afdekking (9) en de borgplaat (14). Draai de schroeven (13) vast met een schroevendraaier.

Adapter

Twee ¼-inch standaard schroefdraden (12) bevinden zich aan de onderkant van het apparaat. Deze bieden u de mogelijkheid om hier een adapter te bevestigen, bijvoorbeeld voor een Picatinny-rail.

Onderhoud en verzorging van het apparaat

Veeg geen grove vuildeeltjes (bv. zand) van de lenzen af, maar blaas ze weg of gebruik een fijn borsteltje om ze te verwijderen! Vingerafdrukken kunnen na verloop van tijd het lensoppervlak aantasten. Op de lens ademen en deze met een schone optische reinigingsdoek polijsten is de gemakkelijkste manier om het lensoppervlak te reinigen. Droge opslag en het goed geventileerd houden van de buitenste lensoppervlakken, vooral in de tropen, helpt om de vorming van een mogelijke schimmellaag op de optiek te voorkomen. Uw thermische beeldopzetstuk vereist geen verdere speciale zorg.

Software-updates

In het kader van de wettelijke garantie (2 jaar vanaf de overdracht van het risico van de goederen - volgens het Duitse recht) zullen wij passende updates leveren om gebreken te verhelpen. Over het algemeen worden updates gebruikt voor beveiligingsgerelateerde aspecten of om functionele beperkingen te elimineren en omvatten ze geen nieuwe functies van de software. Voor zover het leveren van nieuwe functies noodzakelijk is om beveiligingsaspecten te verhelpen, vormt dit in principe geen aanspraak op nieuwe functies als zodanig.
Na het verstrijken van de wettelijke garantieperiode zullen wij ons uiteraard inspannen om u passende verdere updates te leveren. Er is echter geen recht op deze.

Probleemoplossing

Onderhoud en verzorging van de batterij

Volg deze stappen om de levensduur van de batterij te verlengen:

• Bewaar het apparaat alleen bij temperaturen tussen 0 en 35°C.
• Vermijd het bewaren van het apparaat met een volledig opgeladen batterij.
• Vermijd volledige ontlading van het apparaat.

Klantenservice

Voor vragen over de service of het verkrijgen van de garantievoorwaarden, kunt u terecht op onze website: www.zeiss.com/cop/warranty

Neem voor servicevragen of een gratis exemplaar van de garantievoorwaarden voor uw regio contact op met:

ZEISS Klantenservice
Zeiss Sports Optics GmbH
Gloelstr. 3-5, 35576 Wetzlar, Duitsland
Telefoon: +49 800 934 77 33
E-mail: consumerproducts@zeiss.com

ZEISS Klantenservice USA
Carl Zeiss SBE, LLC
Consumer Products
1050 Worldwide Blvd.
Hebron, KY 41048-8632, USA
Telefoon: +1-800-441-3005
E-mail: info.sportsoptics.us@zeiss.com

Adres van de fabrikant

Carl Zeiss AG
Carl-Zeiss-Straße 22
D-73447 Oberkochen
www.zeiss.com/nature und www.zeiss.com/hunting

Verklaring inzake gegevensbescherming

Persoonlijke gegevens worden verwerkt bij het gebruik van het thermische beeldvormingsvoorzetstuk.
Onze informatie over gegevensbescherming en de verwerking van persoonlijke gegevens is te vinden in ons downloadcentrum: www.zeiss.com/hunting/manuals
