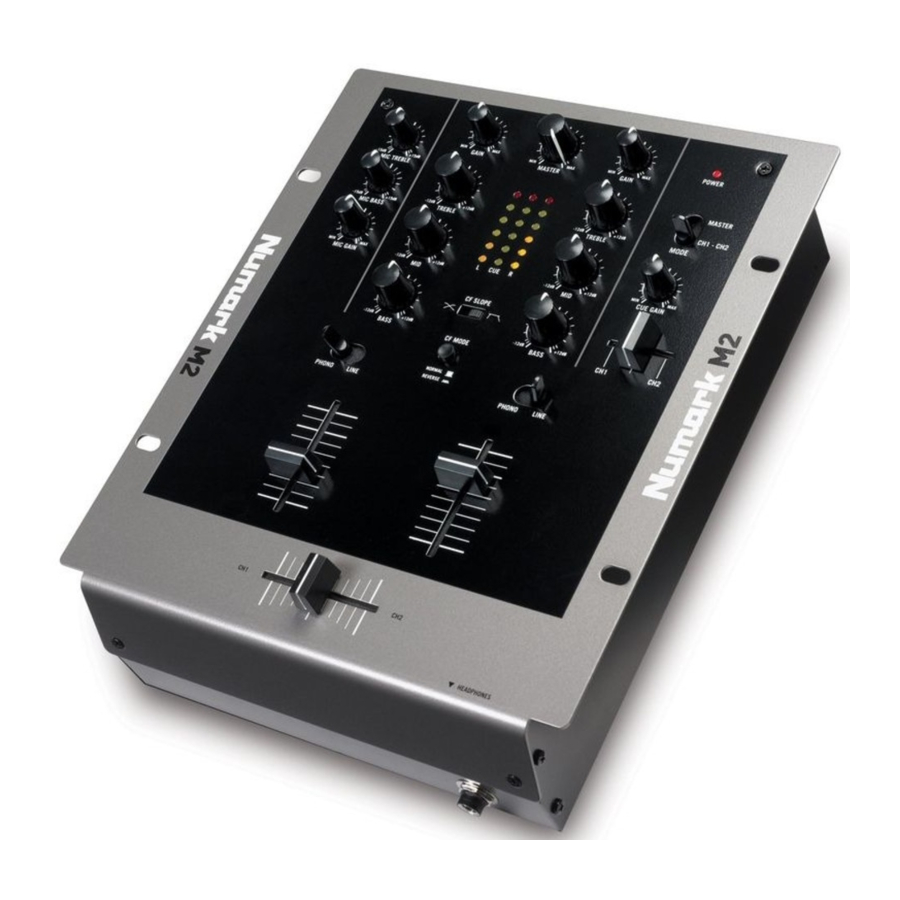

Numark M2 - 2-kanaals scratchmixerhandleiding
Inhoud
Introductie
Bij Numark weten we hoe serieus muziek voor je is. Daarom ontwerpen we onze apparatuur met maar één ding in gedachten: om van jouw optreden het beste te maken.
Inhoud van de doos
- M2
- Voedingsadapter
- Snelstartgids
- Handleiding voor veiligheid en garantie
Ondersteuning
Voor de meest recente informatie over dit product (systeemvereisten, compatibiliteitsinformatie, enz.) en productregistratie ga je naar numark.com.
Ga voor aanvullende productondersteuning naar numark.com/support.

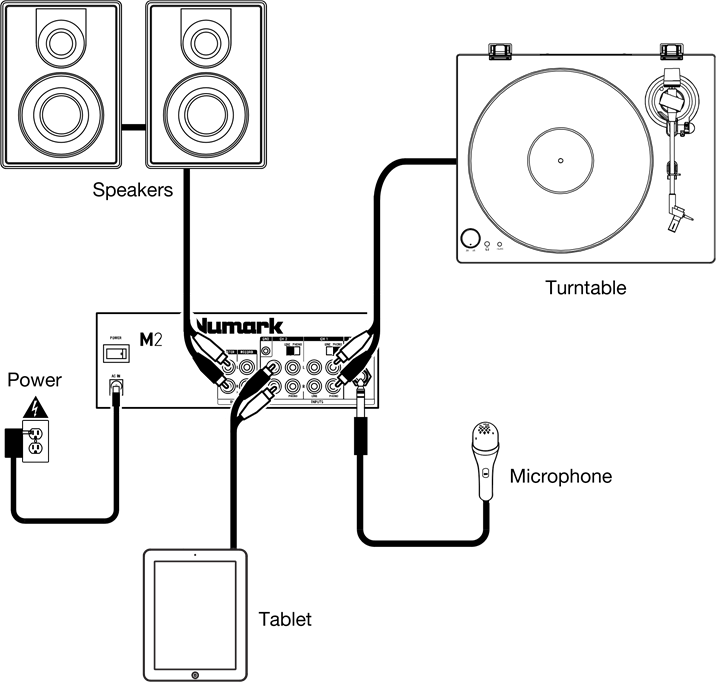

Installatie
Items die niet vermeld staan onder Introductie > Inhoud van de doos worden afzonderlijk verkocht.
- Plaats de M2 op een vlakke, stabiele ondergrond.
- Zorg ervoor dat alle apparaten zijn uitgeschakeld en dat alle faders en gain-knoppen op "nul" staan.
- Sluit, indien je een microfoon gebruikt, deze aan op de microfooningang van de M2.
- Sluit de uitgangen van de M2 aan op eindversterkers, tapedecks en/of andere audiobronnen.
- Steek de stekkers van alle apparaten in het stopcontact.
- Schakel bij het inschakelen van alles je apparaten in de volgende volgorde in:
- Audio-ingangsbronnen (d.w.z. draaitafels, cd-spelers, enz.
- M2
- eventuele versterkers, luidsprekers of uitvoerapparaten
- Schakel bij het uitschakelen van alles je apparaten in de volgende volgorde uit:
- Eventuele versterkers, luidsprekers of uitvoerapparaten
- M2
- Audio-ingangsbronnen (d.w.z. draaitafels, cd-spelers, enz.
Functies

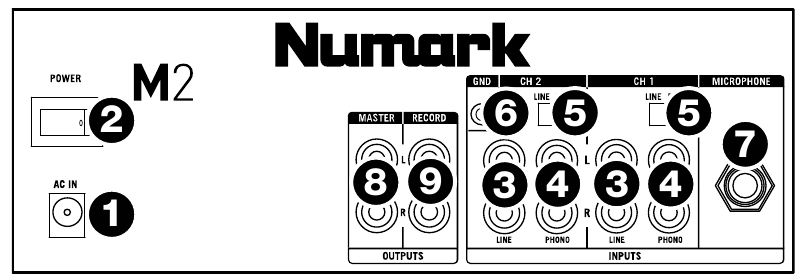

Achterpaneel
- AC In: Gebruik de meegeleverde voedingsadapter om de mixer op een stopcontact aan te sluiten. Steek, terwijl de stroom is uitgeschakeld, eerst de voeding in de mixer en steek de voeding vervolgens in een stopcontact.
- Power Switch: Schakelt de mixer in en uit. Schakel de mixer in nadat alle invoerapparaten zijn aangesloten en voordat je versterkers inschakelt. Schakel versterkers uit voordat je de mixer uitschakelt.
- Line Inputs (RCA): Gebruik standaard RCA-kabels om apparaten op lijnniveau, zoals cd-spelers, samplers of audio-interfaces, op deze ingangen aan te sluiten.
- Phono Inputs (RCA): Gebruik standaard RCA-kabels om je audiobronnen op lijn- en phononiveau op deze ingangen aan te sluiten.
- Aux Line / Phono Switch: Zet deze schakelaar in de juiste stand, afhankelijk van het apparaat dat is aangesloten op de Phono-ingangen. Als je draaitafels op phononiveau gebruikt, zet je deze schakelaar op "Phono" om de extra versterking te leveren die nodig is voor signalen op phononiveau. Als je een apparaat op lijnniveau gebruikt, zoals een cd-speler of sampler, zet je deze schakelaar op "Aux Line".
- Grounding Terminal: Als je een lage "brom" of "buzz" ervaart, kan dit betekenen dat je draaitafels niet zijn geaard. Als je draaitafels op phononiveau gebruikt met een aardingsdraad, sluit je de aardingsdraad aan op deze aansluiting.
Opmerking: Sommige draaitafels hebben een aardingsdraad ingebouwd in de RCA-aansluiting en daarom hoeft er niets op de aardingsaansluiting te worden aangesloten. - Mic Input: Sluit een 1/4" (6,35 mm) microfoon aan op deze ingang. De microfoonbedieningselementen bevinden zich op het bovenpaneel.
- Master Output (RCA): Gebruik standaard RCA-kabels om deze uitgang aan te sluiten op een luidspreker- of versterkersysteem. Het niveau van deze uitgang wordt geregeld door de Master Volume-knop op het bovenpaneel.
- Record Output (RCA): Gebruik standaard RCA-kabels om deze uitgang aan te sluiten op een opnameapparaat, zoals een cd-recorder of tapedeck. Het niveau van deze uitgang is gebaseerd op premaster-niveaus.

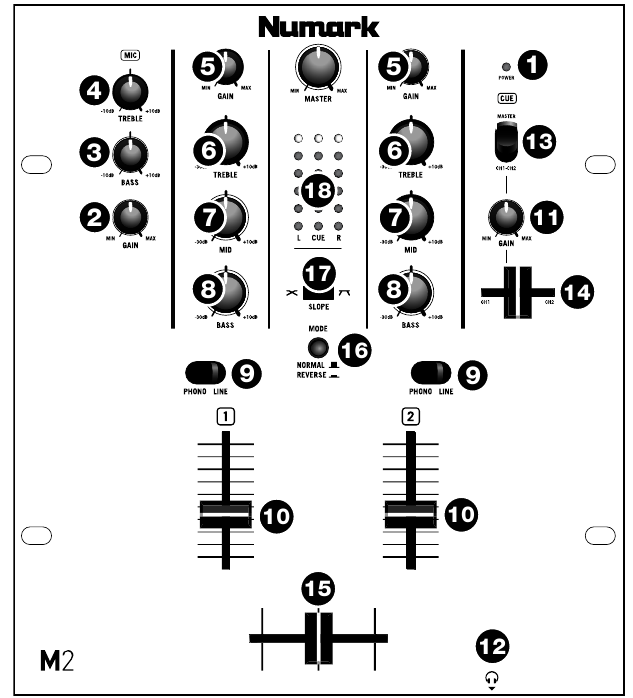

Bovenpaneel
- Power LED: Licht op wanneer de mixer is ingeschakeld.
- Mic Gain: Past het audioniveau van het microfoonsignaal aan.
- Mic Bass: Past de lage (bas) frequenties van het microfoonkanaal aan.
- Mic Treble: Past de hoge (treble) frequenties van het microfoonkanaal aan.
Tip: Als je feedback ervaart bij het gebruik van een microfoon op luide niveaus, probeer dan de hoge (treble) frequenties te verlagen. - Channel Gain: Past het audioversterkingsniveau van het kanaal aan, pre-fader en pre-EQ.
- Channel Treble: Past de hoge (treble) frequenties van het corresponderende kanaal aan.
- Channel Mid: Past de middenfrequenties van het corresponderende kanaal aan.
- Channel Bass: Past de lage (bas) frequenties van het corresponderende kanaal aan.
- Input Selector: Selecteert de ingangsbron die naar het corresponderende kanaal moet worden gerouteerd.
- Channel Fader: Past het audioniveau aan dat naar de programmamix wordt verzonden.
- Cue Gain: Past het audioniveau van het Cue-kanaal in de hoofdtelefoon aan.
- Headphones Output: Sluit je 1/4" (6,35 mm) hoofdtelefoon aan op deze uitgang voor cueing en mix monitoring.
- Cue Mode Selector: Selecteert de audio die naar de hoofdtelefoon moet worden gerouteerd. Schakel hem in op "Master" om de programmamix te horen. Schakel hem in op "CH1 CH2" om kanaal 1 en 2 te horen.
- Cue Slider: Wanneer Cue Mode Selector is ingesteld op "CH1 - CH2", mengt de cue-schuifregelaar de audio van kanaal 1 en kanaal 2 in de hoofdtelefoon. Beweeg deze schuifregelaar naar links om kanaal 1 te horen, of naar rechts om kanaal 2 te horen.
- Crossfader: Mengt audio tussen kanaal 1 en 2. Als je de crossfader naar links schuift, wordt kanaal 1 afgespeeld. Als je hem naar rechts schuift, wordt kanaal 2 afgespeeld.
Opmerking: De crossfader is door de gebruiker te vervangen als hij ooit versleten zou raken. Verwijder eenvoudigweg het voorpaneel en verwijder vervolgens de schroeven waarmee hij in positie wordt gehouden. Vervang de fader door een kwalitatieve, geautoriseerde vervanging van je lokale Numark-dealer. - Crossfader (CF) Mode: Druk op deze knop om de crossfader-toewijzing van kanaal 1 en 2 om te keren.
- Crossfader (CF) Slope: Past de helling van de crossfadercurve aan. Zet de schakelaar naar links voor een vloeiende fade (mixen) of naar rechts voor een scherpe cut (scratchen).
- Level Indicators: Bewaakt het audioniveau van de programmamix (L&R) en de pre-fader audioniveaus van kanaal 1 en 2 (Cue).
- Master Volume: Past het uitgangsvolume van de programmamix aan.
