Numark M101USB - All-Purpose Mixer met USB Handleiding

Inhoud

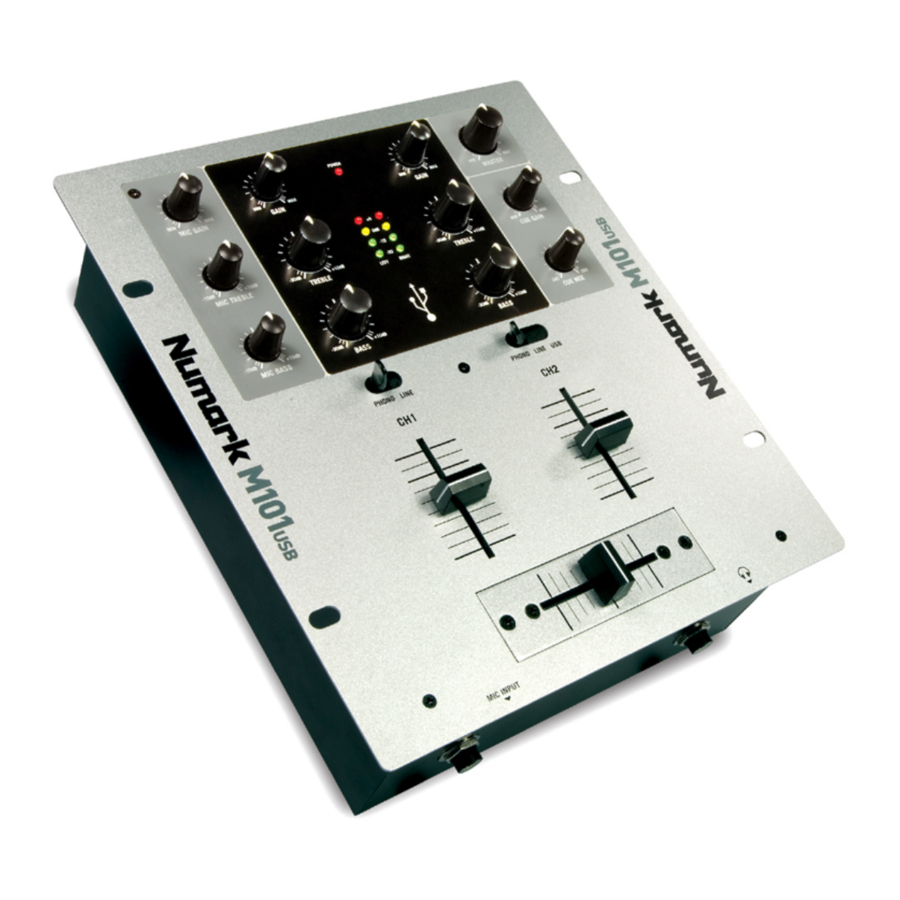

Numark M101USB mixer

INHOUD VAN DE VERPAKKING

  • M101USB
  • AC-voedingsadapter
  • Snelstartgids
  • Informatieboekje over veiligheid en garantie

REGISTRATIE

Ga naar http://www.numark.com om uw M101USB te registreren. Door uw product te registreren, kunnen we u op de hoogte houden van productontwikkelingen op het laatste moment en u voorzien van technische ondersteuning van wereldklasse, mocht u problemen ondervinden.

ALGEMENE REGELS

  1. Zorg ervoor dat alle items die in de sectie INHOUD VAN DE VERPAKKING staan vermeld, in de doos zitten.
  2. LEES HET INFORMATIEBOEKJE OVER VEILIGHEID EN GARANTIE VOORDAT U HET PRODUCT GEBRUIKT.
  3. Bestudeer het aansluitschema in deze handleiding.
  4. Plaats de mixer op een geschikte positie voor gebruik.
  5. Zorg ervoor dat alle apparaten zijn uitgeschakeld en dat alle faders en gain-knoppen op "nul" staan.
  6. Sluit alle stereo-ingangsbronnen aan zoals aangegeven in het diagram.
  7. Sluit de stereo-uitgangen aan op eindversterkers, tapedecks en/of andere audiobronnen.
  8. Steek alle apparaten in het stopcontact.
  9. Schakel alles in de volgende volgorde in:
    • Audio-ingangsbronnen (d.w.z. draaitafels, cd-spelers, enz.)
    • Mixer
    • Als laatste eventuele versterkers of uitvoerapparaten
  10. Schakel bij het uitschakelen deze handeling altijd in omgekeerde volgorde uit door:
    • Versterkers uitschakelen
    • Mixer
    • Als laatste eventuele invoerapparaten

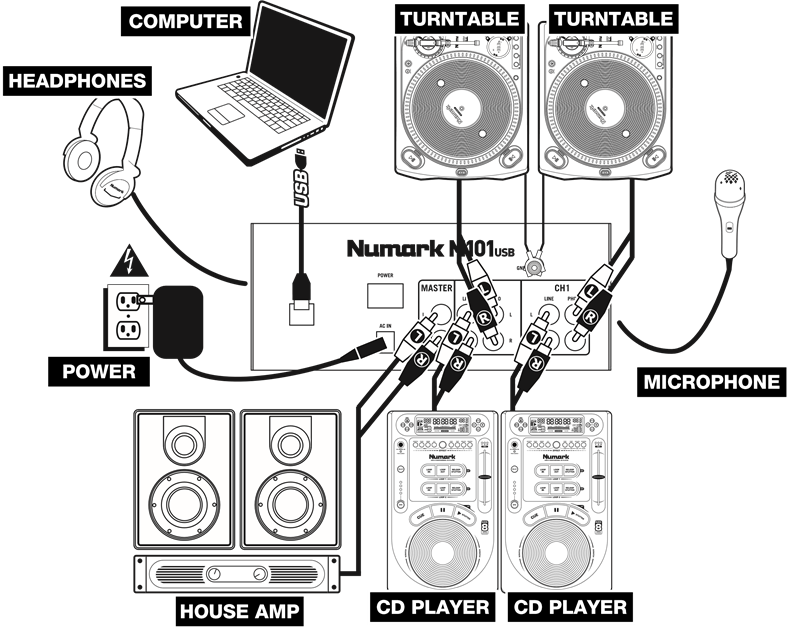

AANSLUITSCHEMA

AANSLUITSCHEMA

SYSTEEMEISEN

Minimale pc-vereisten:

  • Pentium 4 1 GHz-processor
  • 512 MB RAM
  • Beschikbare USB 1.1-poort
  • Windows XP, Vista, 7

Minimale Macintosh-vereisten:

  • Elke Apple-computer met native USB-ondersteuning
  • Mac OS X "Jaguar" versie 10.2 of later
  • 512 MB RAM

AUDIO-INSTELLINGEN

De M101USB is een apparaat dat voldoet aan de klasse-eisen en dat kan worden gebruikt met elke digitale audiowerkstation- of opnamesoftware die USB-audio ondersteunt. Om uw M101USB in staat te stellen audio te verzenden en te ontvangen van en naar uw computer, volgt u de onderstaande instructies voor het besturingssysteem van uw computer:

Zorg ervoor dat uw audiosoftwareprogramma is ingesteld om audio te ontvangen via de M101USB. Dit kan meestal worden gedaan in de "Voorkeuren" of "Apparaatinstellingen" van uw software. Raadpleeg uw softwarehandleiding voor meer informatie.
* Als u andere USB-audioapparaten op uw computer hebt aangesloten, die mogelijk identieke namen hebben, moet u mogelijk elk apparaat selecteren totdat de M101USB wordt herkend.
Standaard horen Windows 7- en Vista-gebruikers de systeemgeluiden van hun computer niet bij het afspelen of opnemen van audio met M101USB, omdat de "Exclusieve modus" van Windows al is geactiveerd. Als u M101USB echter als uw geluidskaart met verschillende softwareprogramma's wilt gebruiken, raden we u aan de "Exclusieve modus" uit te schakelen. Om dit te doen, volgt u stappen 1-6 van de installatie-instructies en schakelt u vervolgens beide vakjes onder "Exclusieve modus" uit.

WINDOWS 7:

  1. Gebruik de meegeleverde kabel om de M101USB op uw computer aan te sluiten.
  2. Ga naar Startmenu pijl Configuratiescherm pijl Hardware en geluiden pijl Geluid.
  3. Klik op het tabblad Afspelen en selecteer USB Audio Codec* als het standaardapparaat.
  4. Klik op het tabblad Opnemen en selecteer USB Audio Codec* als het standaardapparaat.
  5. Klik op Eigenschappen in de rechterbenedenhoek.
  6. Klik in het nieuwe venster op het tabblad Geavanceerd en selecteer 2-kanaals, 16-bits, 44100 Hz (CD-kwaliteit) als de standaardindeling.
  7. Klik op OK om het venster Eigenschappen te sluiten.
  8. Klik op OK om het configuratiescherm Geluid te sluiten.

WINDOWS VISTA:

  1. Gebruik de meegeleverde kabel om de M101USB op uw computer aan te sluiten.
  2. Ga naar Startmenu pijlConfiguratiescherm pijlGeluid. (Als u Geluid niet ziet, selecteert u Overschakelen naar klassieke weergave, en het Configuratiescherm Geluid zou beschikbaar moeten komen.)
  3. Klik op het tabblad Afspelen en selecteer USB Audio Codec* als het standaardapparaat.
  1. Klik op het tabblad Opnemen en selecteer USB Audio Codec* als het standaardapparaat.
  2. Klik op Eigenschappen in de rechterbenedenhoek.
  3. Klik in het nieuwe venster op het tabblad Geavanceerd en selecteer 2-kanaals, 16-bits, 44100 Hz (CD-kwaliteit) als de standaardindeling.
  4. Klik op OK om het venster Eigenschappen te sluiten.
  5. Klik op OK om het configuratiescherm Geluid te sluiten.

WINDOWS XP:

  1. Gebruik de meegeleverde kabel om de M101USB op uw computer aan te sluiten.
  2. Ga naar Startmenu pijl Configuratiescherm pijl Geluiden en audioapparaten.
  3. Klik op het tabblad Audio.
  4. Selecteer onder Geluidsweergave en Geluidsopname USB Audio Codec* als het standaardapparaat.
  5. Klik op OK.

MAC:

  1. Gebruik de meegeleverde kabel om de M101USB op uw computer aan te sluiten.
  2. Ga naar Applicaties pijl Hulpprogramma's pijl Audio MIDI Setup.
  3. Selecteer in het tabblad Audioapparaten onder Systeeminstellingen USB Audio Codec* als uw Standaardingang en Standaarduitgang.
  4. Sluit het venster.

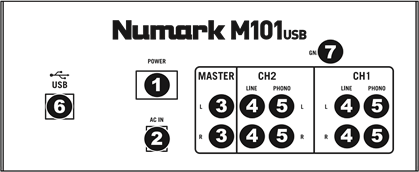

KENMERKEN ACHTERPANEEL

KENMERKEN ACHTERPANEEL

  1. AAN/UIT-SCHAKELAAR – Schakelt de mixer in en uit.
    Schakel de mixer in nadat alle invoerapparaten zijn aangesloten en voordat u versterkers inschakelt. Schakel versterkers uit voordat u de mixer uitschakelt.
  2. AC IN – Gebruik de meegeleverde voedingsadapter om de mixer op een stopcontact aan te sluiten. Steek de voeding, terwijl de stroom is uitgeschakeld, eerst in de mixer en steek de voeding vervolgens in een stopcontact.
    Opmerking: De mixer is ontworpen om alleen met de meegeleverde voeding te werken. Het gebruik van een incompatibele voeding kan schade aan het apparaat veroorzaken.
  3. MASTER-UITGANG (RCA) – Gebruik standaard RCA-kabels om deze uitgang aan te sluiten op een luidspreker- of versterkersysteem. Het niveau van deze uitgang wordt geregeld door de MASTER-knop op het bovenpaneel.
  4. LIJNINGANGEN (RCA) – Sluit apparaten op lijnniveau, zoals cd-spelers, samplers of audio-interfaces, aan op deze ingangen.
  5. PHONO-INGANGEN (RCA) – Sluit apparaten op phono-niveau, zoals draaitafels, aan op deze ingangen.
  6. USB – Sluit deze USB-poort aan op een vrije USB-poort op uw computer met behulp van een standaard USB-kabel (apart verkrijgbaar). Wanneer de INPUT SELECTOR van kanaal 2 is ingesteld op "USB", wordt alle audio die op uw computer wordt afgespeeld via kanaal 2 verzonden. Wanneer de INPUT SELECTOR van kanaal 2 is ingesteld op "LINE" of "PHONO", wordt de programmamixt van M101USB naar uw computer verzonden (voor opname, bewaking, enz.). Zie USB-WERKING voor meer informatie.
  7. AARDINGSAANSLUITING – Als u draaitafels op phono-niveau met een aardingsdraad gebruikt, sluit u de aardingsdraad aan op deze aansluitingen. Als u een lage "brom" of "zoem" ervaart, kan dit betekenen dat uw draaitafels niet zijn geaard.
    Opmerking: sommige draaitafels hebben een aardingsdraad ingebouwd in de RCA-aansluiting en daarom hoeft er niets op de aardingsaansluiting te worden aangesloten.

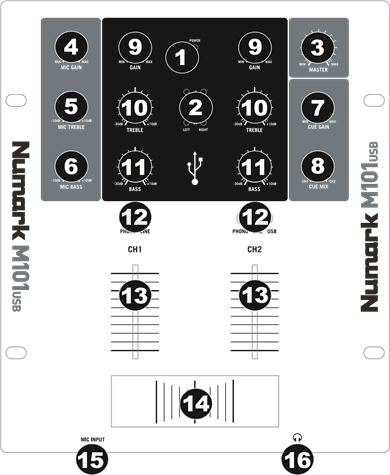

KENMERKEN BOVENPANEEL

KENMERKEN BOVENPANEEL

  1. POWER LED – Licht op wanneer de mixer is ingeschakeld.
  2. STEREO-NIVEAU-INDICATOR – Geeft het audioniveau van de programmamixt weer.
  3. MASTER – Deze regelaar past het uitvoervolume van de programmamixt aan.
  4. MIC GAIN – Past het audioniveau van het microfoonsignaal aan.
  5. MIC TREBLE – Past de hoge (treble) frequenties van het microfoonkanaal aan.
    Tip: Als u feedback ervaart bij het gebruik van een microfoon op luide niveaus, probeer dan de hoge frequenties te verlagen.
  6. MIC BASS – Past de lage (bass) frequenties van het microfoonkanaal aan.
  7. CUE GAIN – Past het niveau van de hoofdtelefoonaudio aan.
  8. CUE MIX – Draai om te mixen tussen kanaal 1 en 2 in de hoofdtelefoon. Wanneer helemaal naar links, is alleen kanaal 1 te horen. Wanneer helemaal naar rechts, is alleen kanaal 2 te horen.
  9. CHANNEL GAIN – Past het pre-fader- en pre-EQ-versterkingsniveau van het bijbehorende kanaal aan.
  10. CHANNEL TREBLE – Past de hoge (treble) frequenties van de audio op het bijbehorende kanaal aan.
  11. CHANNEL BASS – Past de lage (bass) frequenties van de audio op het bijbehorende kanaal aan.
  12. INPUT SELECTOR – Selecteert de invoerbron die naar het bijbehorende kanaal moet worden geleid. Invoeraansluitingen bevinden zich op het achterpaneel.
  13. CHANNEL FADER – Past het audioniveau op het bijbehorende kanaal aan.
  14. CROSSFADER – Mengt audio die tussen kanaal 1 en 2 wordt afgespeeld. Door deze naar links te schuiven, wordt kanaal 1 afgespeeld en door naar rechts te schuiven, wordt kanaal 2 afgespeeld.
    Opmerking: De crossfader kan door de gebruiker worden vervangen als deze ooit verslijt. Verwijder eenvoudig het voorpaneel en verwijder vervolgens de schroeven die het op zijn plaats houden. Vervang de fader alleen door een hoogwaardige, geautoriseerde vervanging van uw lokale Numark-dealer.
  15. MIC INPUT – Sluit ¼" microfoons aan op deze ingang. De microfoonbediening bevindt zich op het bovenpaneel.
  16. HOOFDTELEFOON – Sluit uw ¼" hoofdtelefoon aan op deze uitgang voor cueing en mixtbewaking.
