Numark M4 - Handleiding 2-kanaals scratchmixer
Inhoud
INLEIDING

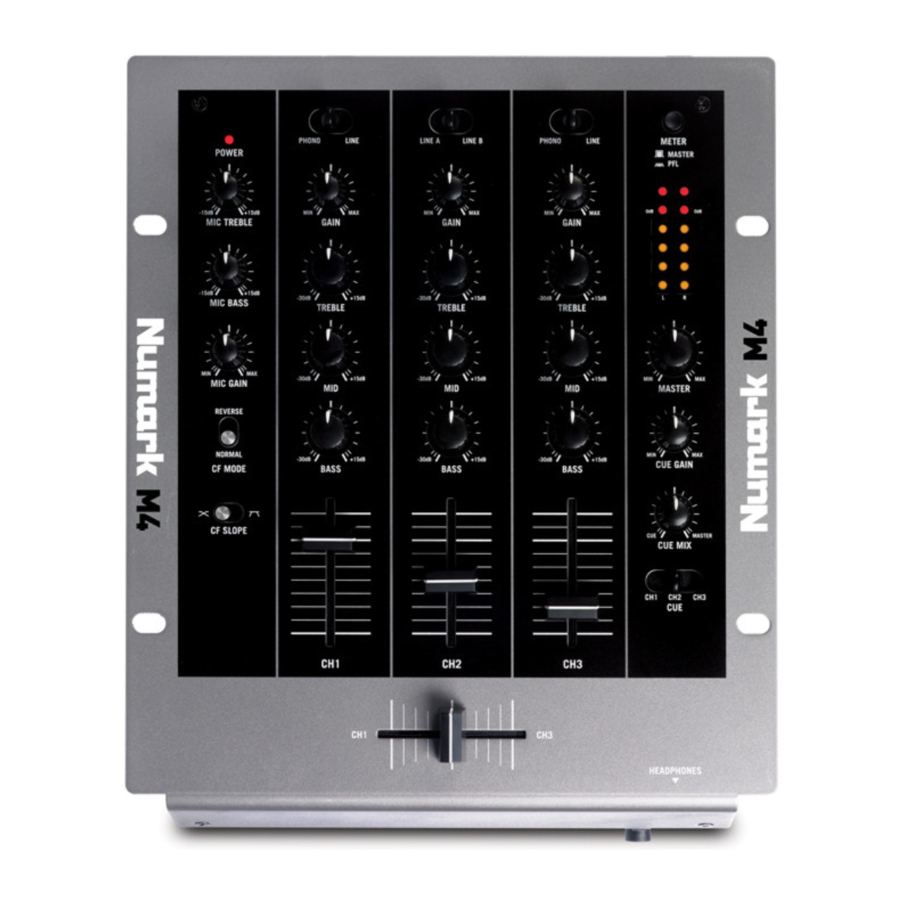

Welkom bij de M4 professionele 3-kanaals mixer. Hier zijn een aantal functies waar u zeker van zult houden aan de M4:
- 2 fono-ingangen (met fono-uitschakelaar) en 4 lijn-ingangen
- Microfooningang met 2-bands EQ
- Soepele digitale crossfader met omkeerschakelaar en continue draaiknop voor de helling
- Vooruitkijkende piekbegrenzing op hoofdtelefoon- en masteruitgangen ƒ
- 3-bands EQ met draaiknop-uitschakeling en gain-knoppen op elk kanaal
We hopen dat de M4 u nog vele jaren van dienst zal zijn.
INHOUD VAN DE DOOS
- M4
- AC-voedingsadapter
- Snelstartgids
- Informatieboekje over veiligheid & garantie
REGISTRATIE
Ga naar http://www.numark.com om uw M4 te registreren. Door uw product te registreren, kunnen we u op de hoogte houden van productontwikkelingen op het laatste moment en u technische ondersteuning van wereldklasse bieden als u problemen ondervindt.
GRONDREGELS
- Zorg ervoor dat alle items die in het gedeelte INHOUD VAN DE DOOS worden vermeld, in de doos zitten.
- LEES HET INFORMATIEBOEKJE OVER VEILIGHEID & GARANTIE VOOR GEBRUIK VAN HET PRODUCT.
- Bestudeer het aansluitschema in deze gids.
- Plaats de mixer op een geschikte positie voor gebruik.
- Zorg ervoor dat alle apparaten zijn uitgeschakeld en dat alle faders en gain-knoppen op "nul" staan.
- Sluit alle stereo-ingangsbronnen aan zoals aangegeven in het diagram.
- Sluit de stereo-uitgangen aan op eindversterkers, tapedecks en/of andere audiobronnen.
- Steek de stekker van alle apparaten in het stopcontact.
- Schakel alles in de volgende volgorde in.
- Audio-ingangsbronnen (d.w.z. draaitafels, cd-spelers, enz.)
- Mixer
- Als laatste eventuele versterkers of uitvoerapparaten
- Bij het uitschakelen, draai deze handeling altijd om door,
- Versterkers uitschakelen
- Mixer
- Als laatste eventuele invoerapparaten

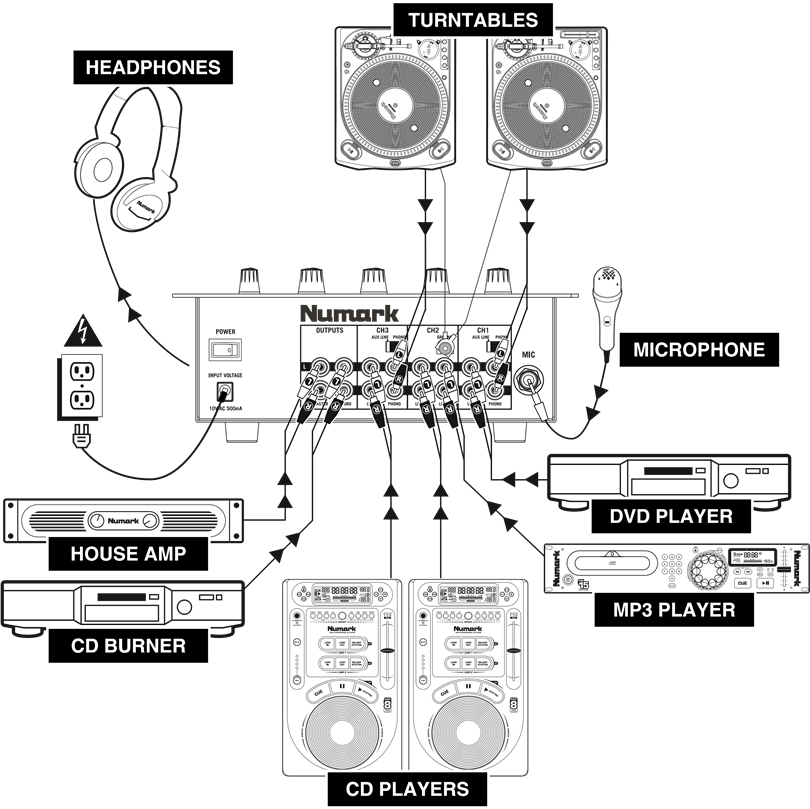

AANSLUITSCHEMA

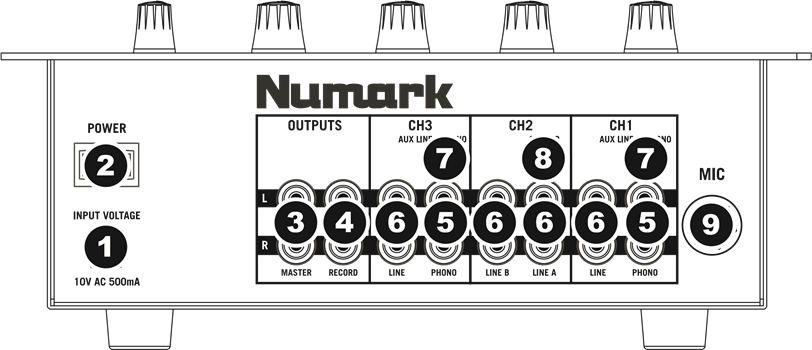

FUNCTIES ACHTERPANEEL
- AC IN – Gebruik de meegeleverde voedingsadapter om de mixer aan te sluiten op een stopcontact. Terwijl de stroom is uitgeschakeld, steekt u eerst de voeding in de mixer en steekt u vervolgens de voeding in een stopcontact.
Let op: De mixer is ontworpen om alleen met de meegeleverde AC-voeding te werken. Het gebruik van een incompatibele voeding kan schade aan het apparaat veroorzaken. - POWER SWITCH – Schakelt de mixer in en uit. Schakel de mixer in nadat alle invoerapparaten zijn aangesloten en voordat u versterkers inschakelt. Schakel versterkers uit voordat u de mixer uitschakelt.
- MASTER OUTPUT (RCA) – Gebruik standaard RCA-kabels om deze uitgang aan te sluiten op een luidspreker of versterkersysteem. Het niveau van deze uitgang wordt geregeld door de MASTER-knop op het bovenpaneel.
- RECORD OUTPUT (RCA) – Gebruik standaard RCA-kabels om deze uitgang aan te sluiten op een opnameapparaat, zoals een cd-recorder of tapedeck. Het niveau van deze uitgang is gebaseerd op pre-master niveaus.
- LINE | PHONO INPUTS (RCA) – Sluit uw audiobronnen aan op deze ingangen. Deze ingangen kunnen zowel lijn- als fononiveau-signalen accepteren. (Zie #7.)
- LINE INPUTS (RCA) – Sluit apparaten op lijnniveau, zoals cd-spelers, samplers of audio-interfaces, aan op deze ingangen.
- AUX LINE | PHONO SWITCH – Zet deze schakelaar in de juiste stand, afhankelijk van het apparaat dat is aangesloten op de PHONO INPUTS. Als u draaitafels op fononiveau gebruikt, zet u deze schakelaar op "PHONO" om de extra versterking te leveren die nodig is voor signalen op fononiveau. Als u een apparaat op lijnniveau gebruikt, zoals een cd-speler of sampler, zet u deze schakelaar op "AUX LINE".
- AARDINGSAANSLUITING – Als u draaitafels op fononiveau gebruikt met een aardingsdraad, sluit u de aardingsdraad aan op deze aansluitingen. Als u een lage "brom" of "buzz" ervaart, kan dit betekenen dat uw draaitafels niet geaard zijn.
Opmerking: sommige draaitafels hebben een aardingsdraad ingebouwd in de RCA-aansluiting en daarom hoeft er niets op de aardingsaansluiting te worden aangesloten. - MIC INPUT – Sluit een ¼" microfoon aan op deze ingang. Microfoonbedieningen bevinden zich op het bovenpaneel.

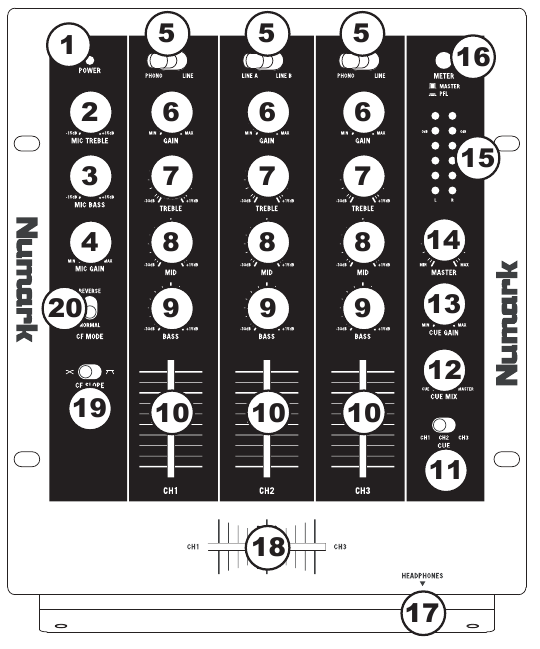

FUNCTIES BOVENPANEEL
- POWER LED – Licht op wanneer de mixer is ingeschakeld.
- MIC TREBLE – Past de hoge (treble) frequenties van het microfoonkanaal aan. Tip: Als u feedback ervaart bij het gebruik van een microfoon op luide niveaus, probeer dan de hoge frequenties te verlagen.
- MIC BASS – Past de lage (bass) frequenties van het microfoonkanaal aan.
- MIC GAIN – Past het audioniveau van het microfoonsignaal aan.
- INPUT SELECTOR – Selecteert de ingangsbron die naar het bijbehorende kanaal moet worden geleid. Ingangsconnectoren bevinden zich op het achterpaneel.
- CHANNEL GAIN – Past het prefader- en pre-EQ-gainniveau van het bijbehorende kanaal aan.
- CHANNEL TREBLE – Past de hoge (treble) frequenties van het bijbehorende kanaal aan.
- CHANNEL MID – Past de middenfrequenties van het bijbehorende kanaal aan.
- CHANNEL BASS – Past de lage (bass) frequenties van het bijbehorende kanaal aan.
- CHANNEL FADER – Past het audioniveau op het bijbehorende kanaal aan.
- CUE MODE SELECTOR – Selecteert de audio die naar de hoofdtelefoon wordt gestuurd. Schakel deze naar "CH1", "CH2" of "CH3" om Kanaal 1, 2 of 3 in het Cue-kanaal te horen.
- CUE BLEND – Draai om te mengen tussen Cue en Program in de hoofdtelefoon. Wanneer helemaal naar links, zijn alleen kanalen die naar CUE worden geleid te horen. Wanneer helemaal naar rechts, is alleen de Program-mix te horen.
- CUE GAIN – Past het niveau van de hoofdtelefoonaudio aan.
- MASTER – Past het uitvoervolume van de Program-mix aan.
- STEREO LEVEL INDICATOR – Meet het audioniveau van de Program-mix.
- METER ASSIGN – Bepaalt of audio van de Program-mix of het Cue-kanaal naar de STEREO LEVEL INDICATOR wordt gestuurd.
- HEADPHONES – Sluit uw ¼" hoofdtelefoon aan op deze uitgang voor cueing en mix monitoring. Hoofdtelefoonuitgangsbedieningen bevinden zich op het bovenpaneel.
- CROSSFADER – Mengt audio die wordt afgespeeld tussen Kanaal 1 en 3. Schuif deze naar links om Kanaal 1 af te spelen en schuif naar rechts om Kanaal 3 af te spelen.
Opmerking: de crossfader is door de gebruiker te vervangen als deze ooit verslijt. Verwijder gewoon het voorpaneel en verwijder vervolgens de schroeven die het op zijn plaats houden. Vervang de fader alleen door een kwaliteitsgeautoriseerde vervanging van uw lokale Numark-dealer. - CROSSFADER (CF) SLOPE – Past de helling van de crossfadercurve aan. Zet de schakelaar naar links voor een soepele fade (mixen) of naar rechts voor een scherpe cut (scratchen).
- CROSSFADER (CF) MODE – Draait de toewijzing van Kanaal 1 en 3 op de crossfader om.
