De Ulticontroller vervangen

Alleen voor intern gebruik

Zorg ervoor dat het filament is verwijderd, de Ultimaker is uitgeschakeld en de stroomtoevoer is losgekoppeld voordat u met de vervanging begint.

Tip: alle oriëntaties worden genoteerd zoals te zien vanaf de voorkant van de printer

Opmerking: Deze instructies zijn hetzelfde voor de Ultimaker 3 en Ultimaker 3 Extended.

Benodigde apparatuur/benodigdheden

Gereedschap

2.0 inbusschroevendraaier
Tang
0.3 Momentschroevendraaier met 11 CR-V-dop

Onderdelen

1x 1994 - USB Ulticontroller-kaart

Demontage

Z-platform omhoog bewegen
- Plaats de printkop in de rechtervoorhoek.
- Beweeg de bouwplaat handmatig halverwege omhoog.
De knop voorkant verwijderen
- Steek een schroevendraaier in het gat aan de achterkant van de knopbehuizing.
- Duw stevig om de knop voorkant eruit te laten springen.
De knopbehuizing verwijderen
- Gebruik een tang om de M7-moer (1354) linksom te draaien totdat deze los zit.
- Houd de M7-sluitring (1287) omhoog met uw vingernagel om deze uit te lijnen met de pen, terwijl de transparante behuizing naar voren en uit het voorpaneel wordt bewogen.
De Ulticontroller-cover losmaken
- Plaats de Ultimaker 3 voorzichtig op de linkerzijde.
- Verwijder de twee M3x12-bouten waarmee de Ulticontroller-cover is bevestigd.
De Ulticontroller-cover verwijderen
- Trek eerst het achterste deel van de cover weg van het onderste paneel, zodat de twee kleine lipjes uit het paneel komen.
- Beweeg vervolgens de hele cover naar achteren.
De Ulticontroller-kaart van het onderste paneel verwijderen
- Verwijder de vier M3x12-bouten waarmee de Ulticontroller-kaart aan het onderste paneel is bevestigd.
- Trek de Ulticontroller-kaart en het display voorzichtig weg van het voor- en onderpaneel.
- Plaats deze voor u met het display naar beneden.
  Opmerking: zorg ervoor dat u de fragiele platte kabel van het display niet zijwaarts buigt.
Het display loskoppelen
- Open voorzichtig de clip die de displaykabel vasthoudt, met uw vingernagels aan elke kant.
- Schuif de displaykabel uit de connector.

Opnieuw monteren

Het display aansluiten
- Neem de nieuwe Ulticontroller-kaart en plaats deze in dezelfde richting voor u.
- Schuif de kabel van het display in de connector.
- Deze moet worden ingevoegd totdat het zwarte deel aan het einde van de kabel niet meer zichtbaar is terwijl de clip open is.
- Sluit de clip aan beide zijden.
De kabels aansluiten
- Sluit de USB-Ulticontroller-kabel aan op de connector aan de linkerkant.
- Sluit de flatwire-kabels aan op EXP1 en EXP2.

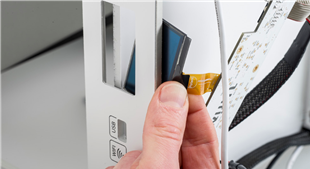

De Ulticontroller in positie brengen
- Beweeg de Ulticontroller voorzichtig naar zijn positie op het onderste paneel.
- Schuif het display in de uitsparing in het voorpaneel.
- Lijn de schroefdraad afstandhouders op de Ulticontroller-kaart uit met de gaten voor de bouten in het onderste paneel.
De Ulticontroller-kaart aan het onderste paneel bevestigen
- Steek de vier M3x12-bouten door het onderste paneel vanaf de binnenkant van de printer.
- Gebruik de 2.0 inbusschroevendraaier om ze vast te draaien.
De knopbehuizing plaatsen
- Plaats de transparante behuizing van de controllerknop in de ronde opening van het voorpaneel.
- Zorg ervoor dat het kleine gat zich aan de binnenkant van de printer bevindt en de twee lipjes parallel lopen met het onderste paneel.
De knopbehuizing vastzetten
- Plaats de M7-sluitring over de pen.
- Plaats de M7-moer over de sluitring en draai deze vast.

  Tip: idealiter moet deze worden vastgedraaid bij 0.3 Nm. Als er geen momentschroevendraaier beschikbaar is, gebruikt u, nadat u de moer met de hand hebt vastgedraaid, een tang om de moer 1/6 met de klok mee te draaien. De behuizing mag niet meer vrij kunnen bewegen.
De knop voorkant plaatsen
- Duw de knop over de pen.
- Controleer of deze soepel draait. Als dit niet het geval is, kan de moer te vast zijn aangedraaid. Deze moet worden losgemaakt om schade aan de Ulticontroller te voorkomen.

  Opmerking: Zorg ervoor dat de kabels netjes langs de panelen lopen.
  Opmerking: De USB-Ulticontroller-kabel en camerakabel moeten door de hoek naast elkaar lopen met de dubbele flat-wire die ze bedekt.
De Ulticontroller-cover terugplaatsen.
- Schuif de voorste twee lipjes tegen het display, aan elke kant van de displaykabel.
- Plaats de achterste twee lipjes in de sleuven van het onderste paneel.
- Pak één kant van de cover vast en trek deze iets naar achteren terwijl u deze naar het onderste paneel duwt, zodat het lipje in de sleuf in het voorpaneel klikt.
- Herhaal dit voor de andere kant.

  Tip: houd de kabels op hun plaats om te voorkomen dat ze vast komen te zitten tussen de cover en het frame.
De Ulticontroller-cover vastzetten
- Zet de Ulticontroller-cover vast aan het onderste paneel met de twee M3x12-bouten en borgmoeren.

  Tip: Plaats een vinger over de borgmoer terwijl u de bout vanaf de binnenkant van de printer plaatst. Dit zorgt ervoor dat deze op zijn plaats blijft.
