Ultimaker S5 Handleiding

Vereist

Gereedschap

• ESD-preventiemateriaal
• Momentschroevendraaier (verstelbaar)
  • 0,5 Nm
• Safety Torx TX10 bit
• 2.0 mm hex bit
• 2.0 mm hex schroevendraaier
• Platte schroevendraaier(aanbevolen)
• Ferrietkerngereedschap
• Veiligheidsstekker
• Deurfixatiegereedschap

Onderdelen

• 1x 210213 - Ultimainboard-Olimex-assemblage
• 1x 2004 - Wi-Fi-kaart(optioneel)

Tijd

• 20 minuten

Opmerkingen

Zorg ervoor dat de Ultimaker S5 is uitgeschakeld en de stroomkabel is losgekoppeld voordat u met de vervanging begint.

Veiligheidsopmerking: De Ultimaker S5 heeft een ingebouwde voeding die blootligt wanneer de onderklep wordt verwijderd. Plaats de veiligheidsstekker voordat u de klep verwijdert. Sluit nooit de stroomkabel aan wanneer de onderklep is verwijderd.

Deze reparatie omvat het werken met of blootleggen van gevoelige elektronische componenten. Neem ESD-voorzorgsmaatregelen voordat u met deze procedure begint.

Tip: Alle oriëntaties zijn gezien vanaf de voorkant in de rechtopstaande oriëntatie, tenzij anders aangegeven.

Demontage

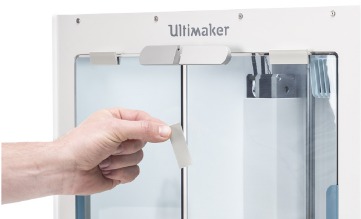

1. Plaats het deurfixatiegereedschap tussen de glazen deuren om de deuren op hun plaats te houden


Tip: Dit voorkomt dat de deur(en) openvallen bij het hanteren van de printer
Gereedschap: 2x (of meer) deurfixatiegereedschap

2. Plaats de printer op de linkerzijde, met de onderkant naar u toe gericht


Tip: Deze oriëntatie is het meest stabiel en biedt de beste toegang tot de elektronica.

Plaats de printer niet op de achterkant; dit kan de feeders beschadigen

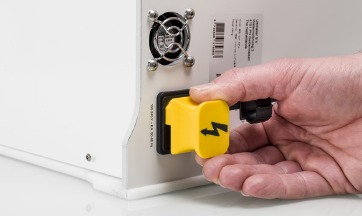

3. Plaats de veiligheidsstekker in de stroomingang


Dit is een belangrijke veiligheidsprocedure. Sluit nooit de stroomkabel aan wanneer de onderklep is verwijderd. Hierdoor loopt u het risico op een ernstige elektrische schok.

4. Verwijder de acht Safety Torx-bouten waarmee de onderklep is bevestigd
   Gereedschap: Schroevendraaier met Safety Torx (TX10) bit

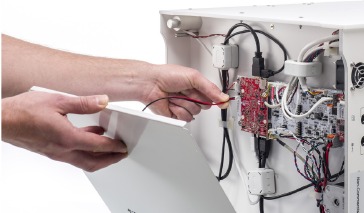

5. Beweeg de klep van de printer weg en koppel de luidsprekerkabel los
   Opmerking: De onderklep kan opzij worden gelegd

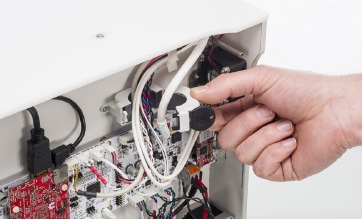

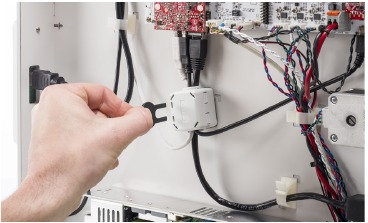

6. Plaats het ferrietkerngereedschap in de sleuven van de kleine ferrietkern en druk omlaag om deze te openen
   Tip: De kleine ferrietkern bevindt zich tussen het Ultimainboard en de voeding
   Gereedschap: Ferrietkerngereedschap

7. Open de grote, ronde ferrietkern en maak alle kabels los
   Tip: De derde ferrietkern (in de linkerbovenhoek in deze oriëntatie) hoeft niet te worden geopend
   Gereedschap: Platte schroevendraaier (aanbevolen)

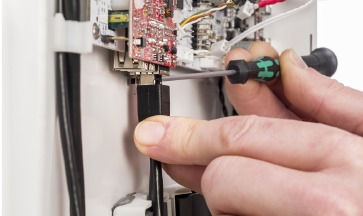

8. Druk op de clip van de ethernetkabel om deze los te koppelen van de Olimex-kaart
   Tip: Dit kan moeilijk te bereiken zijn; gebruik een platte schroevendraaier om de clip omhoog te drukken
   Gereedschap: Platte schroevendraaier (aanbevolen)

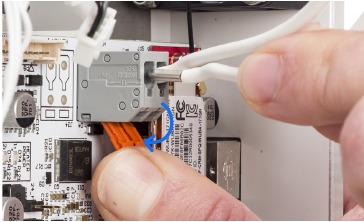

9. Duw de oranje grendels van de grijze terminal gemarkeerd met 'HEATED BED' open om de twee witte verwarmingsdraden los te maken

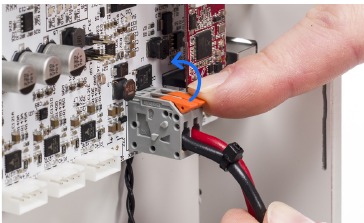

10. Duw de oranje grendels van de grijze terminal gemarkeerd met 'RED BLACK' open om de 24 V-kabel los te maken

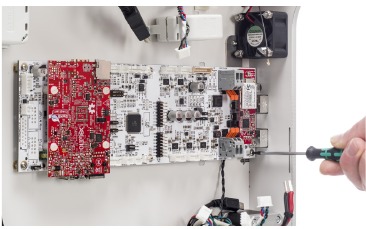

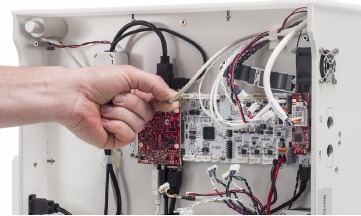

11. Koppel alle kabels los van het Ultimainboard en Olimex


Tip: Begin in de rechterbenedenhoek (in deze oriëntatie) en koppel alle kabels los in de richting van de klok

Trek niet aan de kabels, maar aan de connectoren

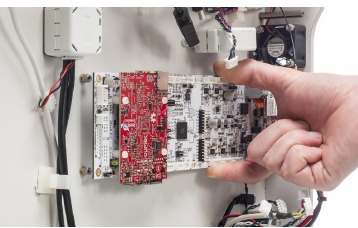

12. Verwijder de zes M3x6-bouten waarmee het Ultimainboard aan het onderste paneel is bevestigd
    Gereedschap: 2.0 mm hex schroevendraaier

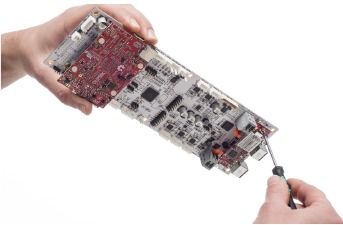

13. Trek de Ultimainboard-Olimex-assemblage weg van het onderste paneel
    Tip: De kaart zit vast aan het paneel met thermisch geleidende pads; oefen kracht uit, maar voorzichtig

14. Verwijder de M2.5x4-bout waarmee de Wi-Fi-kaart aan het Ultimainboard is bevestigd
    Gereedschap: 2.0 mm hex schroevendraaier

15. Trek de Wi-Fi-kaart weg van het Ultimainboard


Houd de Wi-Fi-kaart parallel aan het Ultimainboard. Trek deze niet onder een hoek weg, omdat dit de pinnen van de Wi-Fi-kaart kan beschadigen

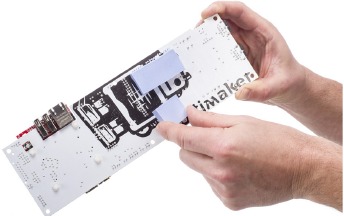

16. Verwijder de twee thermisch geleidende pads van de onderkant van het Ultimainboard
    Tip: Het is mogelijk dat de thermisch geleidende pads nog steeds aan het onderste paneel zijn bevestigd. Als dit het geval is, laat ze dan op hun plaats


Opnieuw monteren

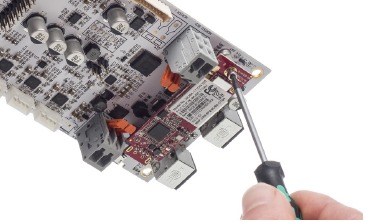

1. Plaats de Wi-Fi-kaart op het Ultimainboard en bevestig met een M2.5x4 bout
   Tip: Zorg ervoor dat de pinnen van de Wi-Fi-kaart volledig in de zwarte connector zijn gestoken
   Tools: 2.0 mm zeskantschroevendraaier

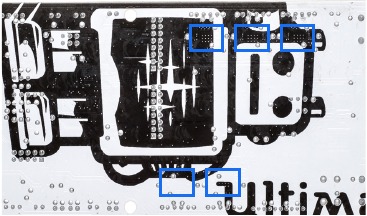

2. Zoek de vijf stappenmotordrivers aan de onderkant van het Ultimainboard
   Tip: De stappenmotordrivers zijn te herkennen aan de 12 kleine stippen achter de motorconnectoren
   Tip: Als de thermisch geleidende pads nog op het onderste paneel zitten, kan deze stap worden overgeslagen

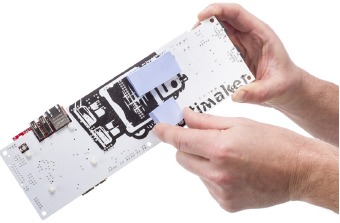

3. Duw de thermisch geleidende pads stevig op het Ultimainboard, over de stappenmotordrivers
   Tip: De langere pad wordt aan de linkerkant van de Ultibot geplaatst, de kortere aan de rechterkant
   Tip: Als de thermisch geleidende pads nog op het onderste paneel zitten, kan deze stap worden overgeslagen

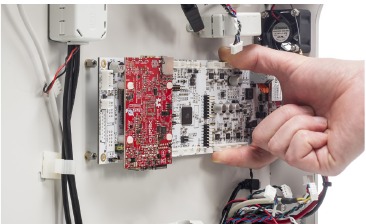

4. Lijn de Ultimainboard-Olimex-assemblage uit met de zes afstandhouders in het onderste paneel
   Tip: Duw hem stevig op zijn plaats

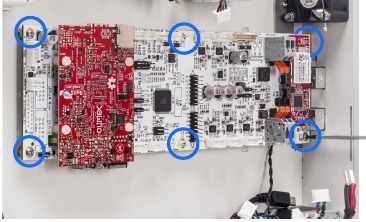

5. Bevestig de Ultimainboard-Olimex-assemblage met zes M3x6-bouten
   Tools: Momentschroevendraaier met zeskantbit 2.0 mm, 0.5 Nm

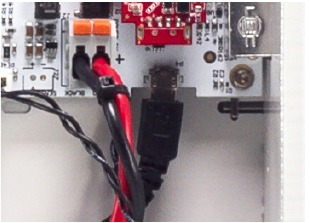

6. Sluit het kleine uiteinde van de micro-USB-kabel aan
   Tip: Alle kabels worden in een patroon met de klok mee aangesloten, beginnend in de rechterbenedenhoek (in de huidige oriëntatie)

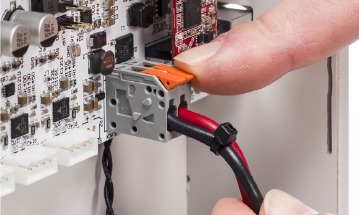

7. Steek de draden van de 24 V-kabel in de grijze terminal en duw de vergrendelingen stevig dicht


Let op de oriëntatie; steek de rode draad aan de rechterkant en de zwarte draad aan de linkerkant, zoals aangegeven op de kaart

Tip: Trek voorzichtig aan elke afzonderlijke draad om te controleren of ze vastzitten

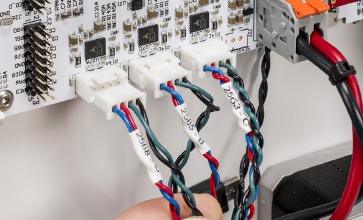

8. Sluit de motorkabels aan zoals aangegeven: 2563 op 'Z-MOTOR', 2565 op 'Y-MOTOR' en 2568 op 'EXT-LEFT'
   Tip: De motorkabels zijn gemarkeerd met krimpkousen en hun onderdeelnummers om aan te geven tot welke motor de kabel behoort

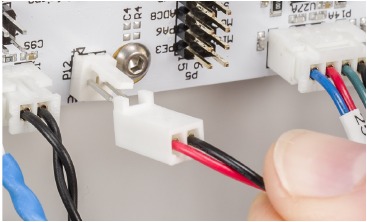

9. Sluit de rood-zwarte draden van de linker systeemventilator aan op de connector gemarkeerd met 'FAN24V'

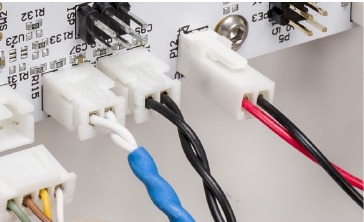

10. Sluit de zwarte draden van de Z-limietschakelaar aan op 'Z-BLACK'

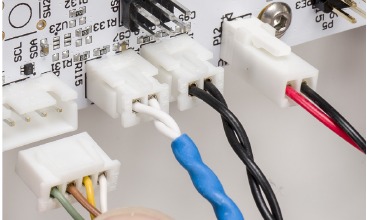

11. Sluit de witte draden met de blauwe krimpkous van de X-limietschakelaar aan op 'X-BLUE'

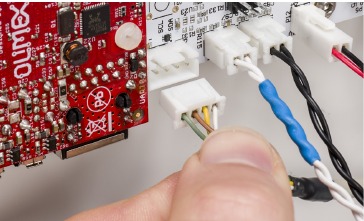

12. Sluit de grijze filamentdetectiekabel van de linker feeder aan op 'F. FLOW LEFT'
    Tip: Er is een identieke kabel aan de andere kant; zorg ervoor dat u de kabel aan de juiste kant van het Ultimainboard aansluit

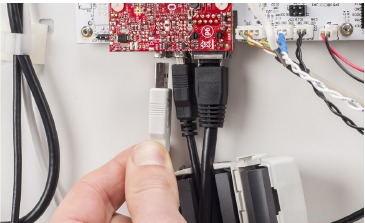

13. Sluit de kabels aan op de Olimex zoals aangegeven: De ethernetkabel aan de rechterkant, de USB-micro-USB-kabel in het midden en de witte camerakabel aan de linkerkant
    Tip: Zorg ervoor dat de ethernetkabel stevig op zijn plaats klikt

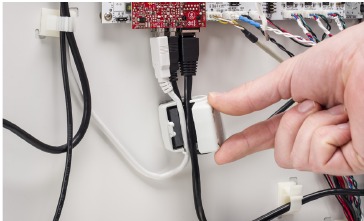

14. Plaats de drie kabels in de ferrietkern en duw de kern dicht


Zorg ervoor dat de kabels niet bekneld raken door de behuizing van de ferrietkern. Als dit gebeurt, gebruikt u onmiddellijk het ferrietkerngereedschap om de kern weer te openen

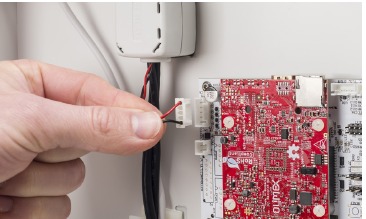

15. Sluit de rood-zwarte draden van de LED-strip aan op de connector aan de zijkant van het Ultimainboard, gemarkeerd met 'RGBW'

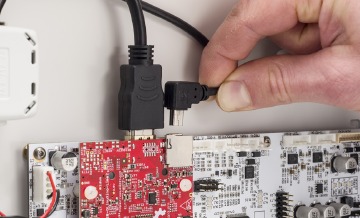

16. Sluit de HDMI-kabel en de USB-kabel aan op de connectoren aan de bovenkant van de Olimex-kaart
    Tip: De USB-kabel moet naar het achterpaneel wijzen (de rechterkant in de huidige oriëntatie van de printer)

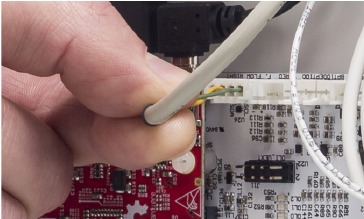

17. Sluit de grijze filamentdetectiekabel van de linker feeder aan op 'F. FLOW RIGHT'

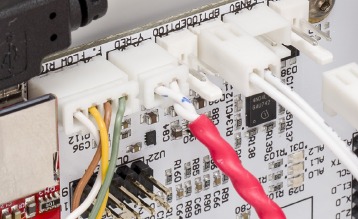

18. Sluit de witte draden met de rode krimpkous van de Y-limietschakelaar aan op 'Y-RED'

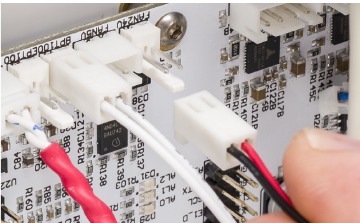

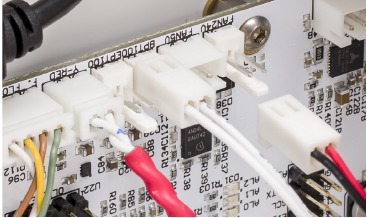

19. Sluit de witte draden van de verwarmde bed PT100-sensor aan op de connector gemarkeerd met 'BPT100'


Zorg ervoor dat u deze kabel op de juiste plaats aansluit. Sluit de bed PT100 niet aan op de ongebruikte connector gemarkeerd met 'EPT100'. Dit leidt tot temperatuursensorfouten

20. Sluit de rood-zwarte draden van de rechter systeemventilator aan op de connector gemarkeerd met 'FAN24V'

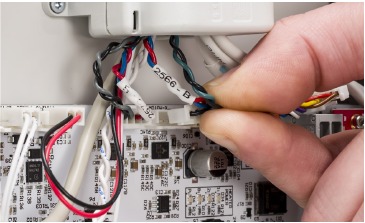

21. Sluit de motorkabels aan zoals aangegeven: 2570 op 'EXT-RIGHT' en 2566 op 'X-MOTOR'
    Tip: De motorkabels zijn gemarkeerd met krimpkousen en hun onderdeelnummers om aan te geven tot welke motor de kabel behoort

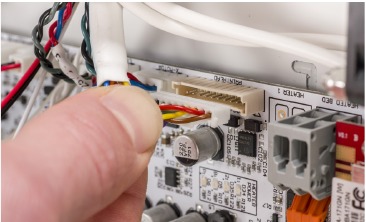

22. Duw de printkopkabel in de brede connector gemarkeerd met 'PRINTHEAD'
    Tip: Zorg ervoor dat de clip naar het Ultimainboard is gericht en de printkopkabel stevig op zijn plaats klikt

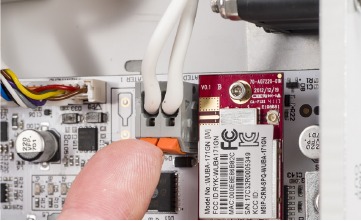

23. Steek de twee witte verwarmingsdraden in de grijze terminal en duw de vergrendelingen stevig dicht
    Tip: De oriëntatie van de witte draden maakt niet uit
    Tip: Trek voorzichtig aan elke afzonderlijke draad om te controleren of ze vastzitten

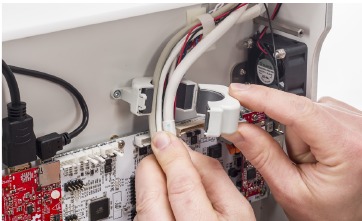

24. Leid alle draden vanuit de rechterbovenhoek door de grote ferrietkern en sluit deze


Zorg ervoor dat de kabels niet bekneld raken door de behuizing van de ferrietkern. Als dit gebeurt, gebruikt u onmiddellijk het ferrietkerngereedschap om de kern weer te openen

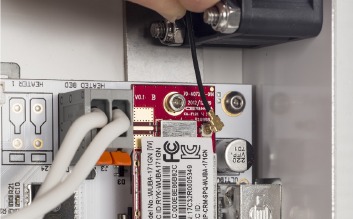

25. Duw de kleine connector van de Wi-Fi-antennedraad op de rechterbovenkant van de Wi-Fi-kaart

26. Houd de onderste afdekking dicht bij de Ultimaker S5 en sluit de luidsprekerkabel aan op de zijkant van de kaart, op de connector gemarkeerd met 'SPEAKER'

27. Plaats de Ultimaker S5 weer rechtop

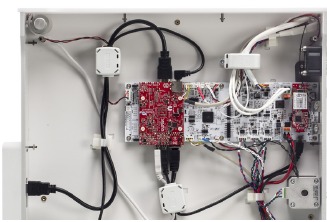

Voordat u de onderste afdekking terugplaatst op de Ultimaker S5, controleert u of alle kabels correct en stevig zijn aangesloten.
Zie "Productmontage aansluitingsoverzicht".

27. Lijn de onderste afdekking uit met de Ultimaker S5 en bevestig deze met de acht veiligheidstorxbouten
    Tools: Schroevendraaier met veiligheidstorxbit (TX10), 0.5 Nm


Klaar!
De veiligheidsstekker kan nu worden verwijderd en de stroomkabel kan weer worden aangesloten

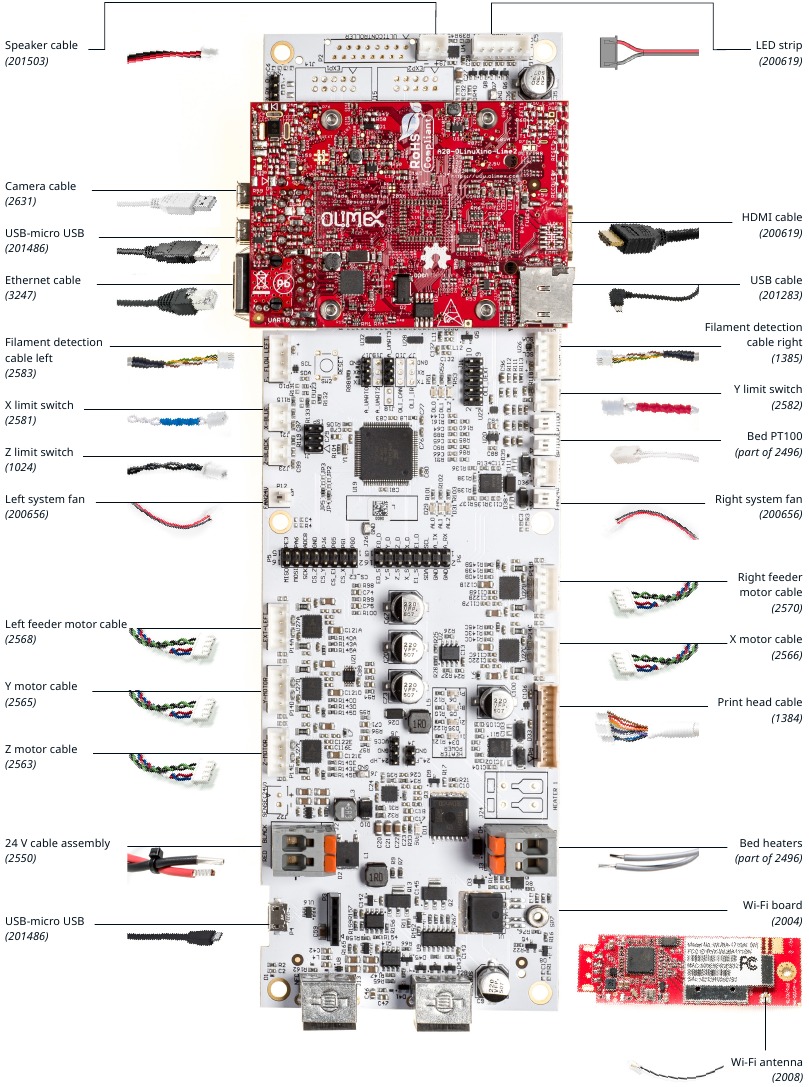

Overzicht productassemblageverbinding
