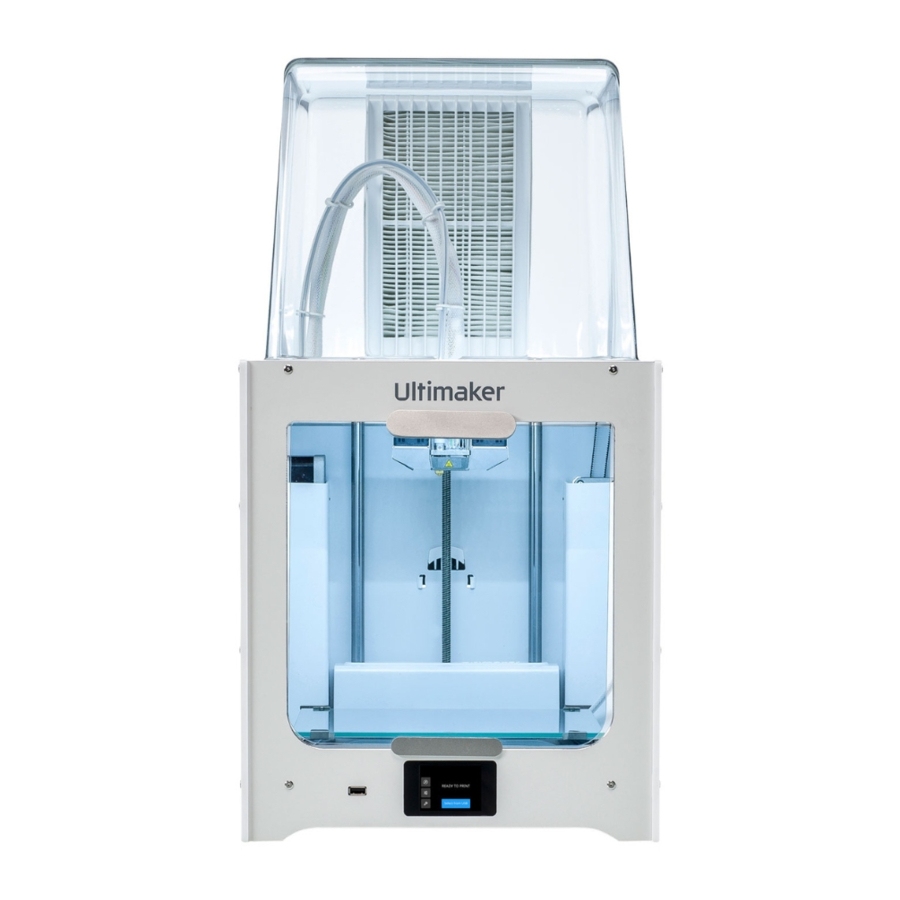

Ultimaker 2+ Connect Handleiding

Vereist

Gereedschap

• ESD-preventiematerialen
• 2,0 mm zeskantschroevendraaier
• 2,0 mm zeskantbitje
• Momentschroevendraaier 0,5 Nm (of verstelbaar)
• Pincet of platte schroevendraaier (optioneel)

Onderdelen

• 1x 221542 – Connectiviteitsbordassemblage

Tijd

• 10 minuten

Opmerkingen

Zorg ervoor dat het filament is verwijderd, de Ultimaker 2+ Connect is uitgeschakeld en de stroomkabel is losgekoppeld voordat u met de vervanging begint.

Deze reparatie omvat het werken met of blootstellen van gevoelige elektronische componenten. Neem ESD-voorzorgsmaatregelen voordat u met deze procedure begint.
Tip: Alle oriëntaties zijn gezien vanaf de voorkant in de rechtopstaande oriëntatie, tenzij anders aangegeven.

Demontage

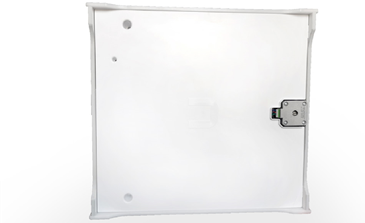

1. Plaats de printer op de linkerzijde, met de onderkant naar u toe gericht

   Plaats de printer niet op de achterkant; dit is instabiel en kan de invoer beschadigen

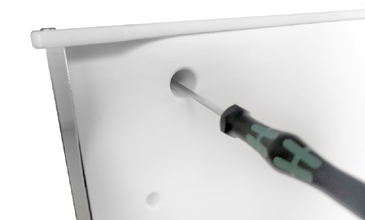

2. Draai de twee M3x6-bouten aan de voorkant los die de onderste kap bevestigen
   Gereedschap: 2,0 mm zeskantschroevendraaier
   Tip: Het kleinere gat in de kap is voor de resetknop en bevat geen bout

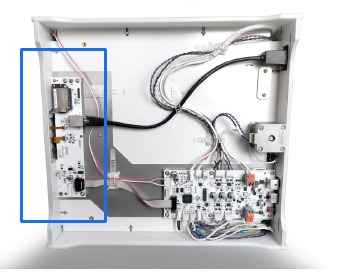

3. Trek de voorkant van de kap naar u toe en trek de twee lipjes van de kap uit het achterpaneel
   Tip: Plaats de onderste kap en de twee bouten opzij; zorg ervoor dat u de bouten ergens veilig bewaart, zodat u ze niet kwijtraakt tijdens het reparatieproces

   Het connectiviteitsbord is de PCB die zich aan de voorkant van de printer bevindt

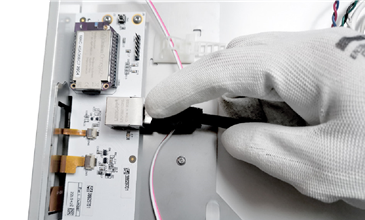

4. Druk op de lip op de Ethernet-kabel en koppel de kabel los van het connectiviteitsbord
   Tip: U hoeft geen van de kabelklemmen te openen

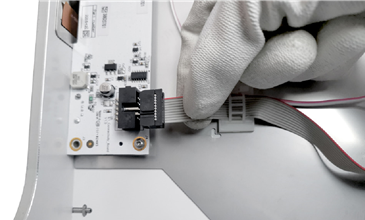

5. Koppel de grijze lintkabel los van het connectiviteitsbord

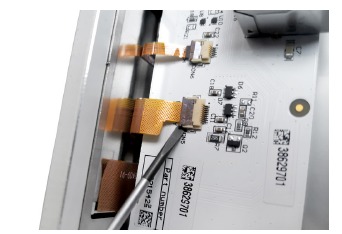

6. Open voorzichtig de twee kleine connectoren die de displaykabels vasthouden
   Tip: Gebruik uw nagels, een pincet of een platte schroevendraaier om de vergrendeling te openen

   Wees erg voorzichtig; deze connectoren zijn kwetsbaar

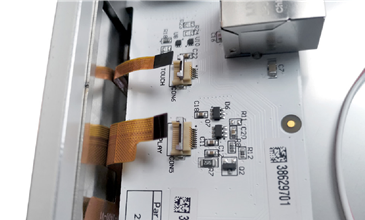

7. Open de connectoren volledig en verwijder de twee displaykabels
   Gereedschap: 2,0 mm zeskantschroevendraaier

8. Verwijder de vier M3x12-bouten die het connectiviteitsbord aan het onderste paneel bevestigen
   Gereedschap: 2,0 mm zeskantschroevendraaier

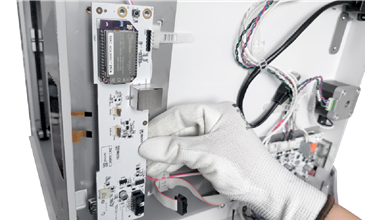

9. Haal de connectiviteitsbordassemblage eruit


Montage

1. Lijn de nieuwe connectiviteitsbordassemblage uit met de inzetstukken in het onderste paneel
   Tip: Verwijder het bord pas uit de ESD-zak vlak voordat u het installeert

   Zorg ervoor dat de displaykabels niet achter het bord vast komen te zitten

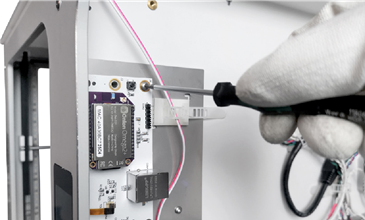

2. Bevestig het bord aan het onderste paneel met de vier M3x12-bouten
   Gereedschap: Momentschroevendraaier met zeskantbitje 2,0 mm, 0,5 Nm

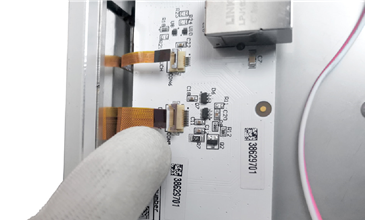

3. Steek de twee displaykabels voorzichtig in de bijbehorende connectoren
   Opmerking: Klein = aanraken, groot = display

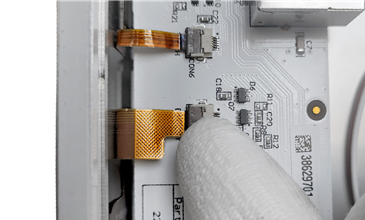

4. Duw de vergrendelingen volledig dicht om de kabels vast te zetten
   Opmerking: Zorg ervoor dat de kabels volledig ingebracht blijven terwijl u de connectoren sluit

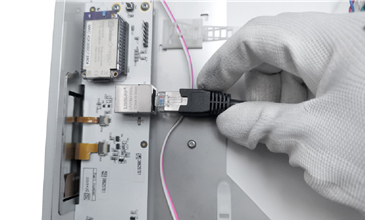

5. Sluit de Ethernet-kabel aan zodat deze op zijn plaats klikt

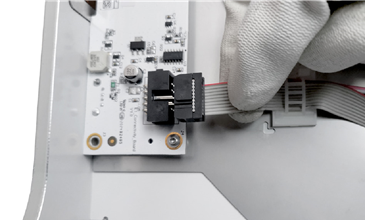

6. Sluit de lintkabel aan op de zwarte connector aan de zijkant van het bord

7. Lijn de lipjes aan de achterkant van de onderste kap uit met de sleuven in het achterpaneel

   Let op alle draden en zorg ervoor dat er niets bekneld raakt tussen de kap en het frame

8. Sluit de onderste kap en bevestig deze met de twee M3x6-bouten
   Gereedschap: 2,0 mm zeskantschroevendraaier

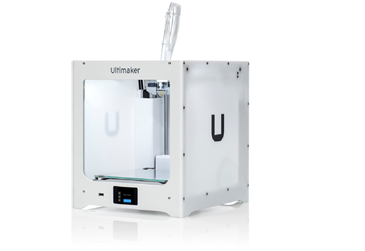

9. Plaats de printer weer rechtop


Klaar!
Na het vervangen van het connectiviteitsbord worden de volgende acties en controles aanbevolen:

• Update de firmware naar de nieuwste versie
• Verbind de printer met het netwerk
• Voer een (snelle) testprint uit
