Ultimaker 2+ Handleiding

Inhoud

1 Het vervangen van het moederbord
2 Download handleiding
3 In andere talen

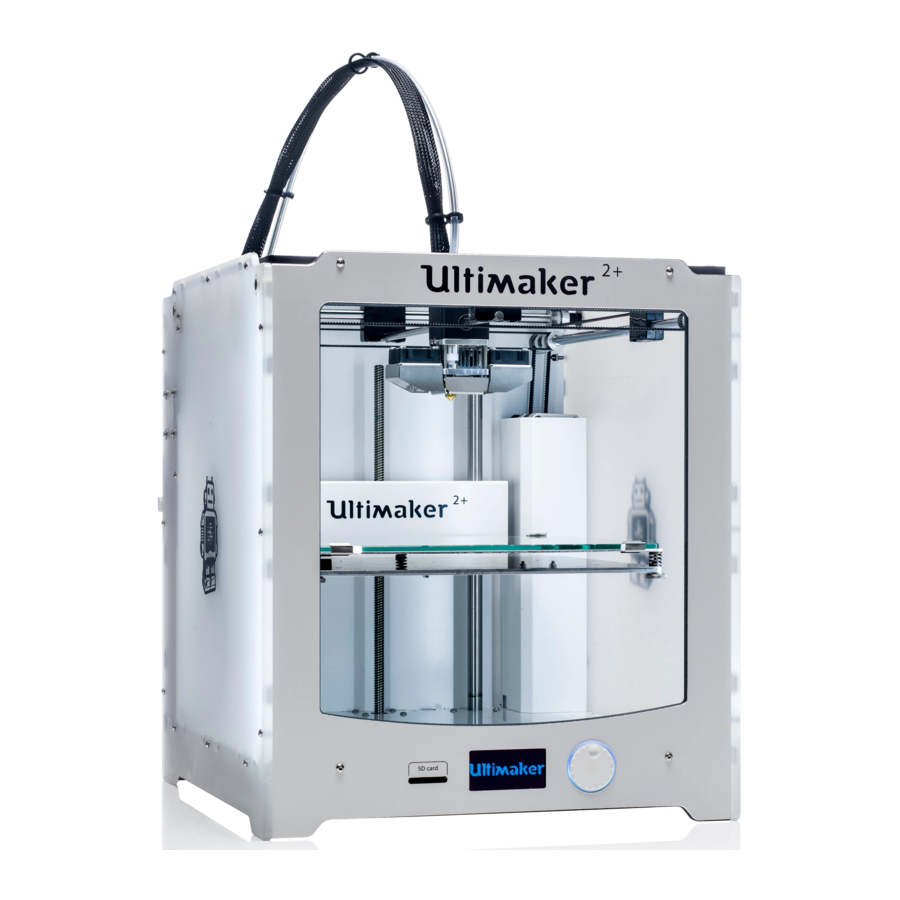

Ultimaker 2+

Het vervangen van het moederbord

Zorg ervoor dat de filament is verwijderd, de Ultimaker is uitgeschakeld en de stroomtoevoer is losgekoppeld voordat u de vervanging start.
Tip: Alle oriëntaties worden genoteerd zoals gezien vanaf de voorkant van de printer.
Opmerking: Deze instructies zijn hetzelfde voor de Ultimaker 2, Ultimaker 2 Extended en Ultimaker 2 Go, evenals de Ultimaker 2+ en Ultimaker 2 Extended+. Kleine verschillen worden uitgelegd voor de specifieke stappen.

Benodigde apparatuur/benodigdheden

Gereedschap

2.0 zeskantschroevendraaier
Sleufschroevendraaier
Tang of dopsleutel

Onderdelen

1x 1370 Ultimainboard 4 steppers

Demontage

Plaats de printkop in de rechtervoorhoek
- Beweeg het Z-platform helemaal naar beneden.
- Haal de motorkap uit de printer.
- Til het Z-platform handmatig helemaal omhoog en plaats de Ultimaker 2 voorzichtig op zijn rechterkant, met het onderste paneel naar u toe gericht.

  Ultimaker 2: Sommige oudere modellen van de Ultimaker 2 hebben afdekkingen die alleen zijn bevestigd met een enkele M3x10-bout.
Verwijder de linker motorkap
- Verwijder de twee M3x10-bouten waarmee de kap op zijn plaats wordt gehouden. Er zit er een in het midden onder de motor van het linker paneel en een onder de invoerder in het achterpaneel.
Verwijder de Ultimainboard-afdekking.
- Draai de twee M3x12-bouten los waarmee de Ultimainboard-afdekking aan de binnenkant van de printer is bevestigd, terwijl u de borgmoeren op hun plaats houdt met een tang of een dopsleutel.

  Ultimaker 2Go: De motorkappen van de Ultimaker 2Go zijn van plastic en klikken eenvoudig in en uit de printer. Ze zijn niet bevestigd met bouten. Om de linker motorkap op de Ultimaker 2Go te verwijderen, pakt u de bovenkant van de kap vast en trekt u deze naar voren en naar links. Hierdoor komen de lipjes van de kap los van de inkepingen in het frame.
- Trek de afdekking weg van het onderste paneel en naar de voorkant van de printer.
- Verwijder de ferrietkern van de Y-motor- en invoermotorbedrading.
  Opmerking: dit proces is anders voor verschillende printers.
  Ultimaker 2Go: Het moederbord van de Ultimaker 2Go is ondersteboven in vergelijking met de andere printers in de complete Ultimaker 2-familie. Het hoeft niet te worden omgedraaid, omdat de kant met de connectoren al naar u toe is gericht.

  Alleen voor intern gebruik
Maak de Ultimainboard los van het onderste paneel
- Verwijder de vier M3x20-bouten waarmee de Ultimainboard aan het onderste paneel is bevestigd vanaf de binnenkant van de printer.
- Neem de vier afstandhouders en leg ze opzij.
Verwijder alle verbindingen van de Ultimainboard
- Ga tegen de klok in rond het bord.
- Verwijder de Fan PWM
- Trek de Ultimainboard voorzichtig weg van het onderste paneel, maar let op de aan/uit-knop, de USB-poort en de stroomconnector, die door het achterpaneel gaan.
  Tip: De afstandhouders zijn klein en raken gemakkelijk kwijt. Verwijder de bouten een voor een en houd de afstandhouder vast net voordat de bout er helemaal uit komt.
- Verwijder de LED PWM
- Verwijder de X-eindschakelaarkabel (blauw)
- Verwijder de Y-eindschakelaarkabel (rood)
- Verwijder de Z-eindschakelaarkabel (zwart)
- Verwijder de dubbele lintkabel
  Tip: Markeer de kabel die is aangesloten op 'EXP1'. Wanneer u de kabels opnieuw aansluit, maakt dit het gemakkelijker om de kabels in de bijbehorende connectoren te plaatsen zonder de Ulticontroller-afdekking te hoeven verwijderen. ondersteboven, omdat de kant met de connectoren al naar u toe is gericht.

  Alleen voor intern gebruik
- Verwijder de PT100B-sensorkabel
- Verwijder de invoermotorkabel
- Verwijder de verwarmde bedsensorkabel
  Tip: De afstandhouders zijn klein en raken gemakkelijk kwijt. Verwijder de bouten een voor een en houd de afstandhouder vast net voordat de bout er helemaal uit komt.
- Verwijder de Z-motorkabel
- Verwijder de Y-motorkabel
- Verwijder de X-motorkabel
Draai de Ultimainboard om
- Dit maakt het gemakkelijker om bepaalde andere verbindingen te verwijderen.
- Verwijder de Hot end-ventilatorkabel

  Tip: Om de verwarmingsdraden te verwijderen, is het gemakkelijker om eerst de hele connector van het moederbord te schuiven. De connector kan recht naar u toe worden getrokken. Gebruik een platte schroevendraaier om op de oranje delen te drukken, die de draden losmaken.

  Alleen voor intern gebruik
- Verwijder de verwarmingspatroonkabel
- Wanneer de Ultimainboard volledig los is, neemt u ten slotte de twee jumpers van 'SAFETY1' en 'SAFETY2'.
- Verwijder de bedverwarmingsdraden

Herassemblage

Een nieuwe Ultimainboard installeren
- Neem een nieuwe Ultimainboard
- Plaats de twee jumpers van het oude bord op 'SAFETY1' en 'SAFETY2'. De oriëntatie van de jumpers maakt niet uit, maar zorg ervoor dat de jumpers stevig zijn verbonden.
- Sluit de blauw-oranje kabel van de 5V hot end-ventilator aan op de connector in het midden van het bord.

  Alleen voor intern gebruik
Ga verder met het opnieuw aansluiten van alle kabels op de Ultimainboard
- Volg deze specifieke volgorde voor het beste kabelbeheer.
- Sluit de bedverwarmingsdraden aan op de groene aansluiting gemarkeerd met 'BED'. Druk met een platte schroevendraaier op de oranje delen en steek de draden vervolgens volledig in. Laat het oranje deel omhoog komen en trek na het aansluiten voorzichtig aan elke draad om er zeker van te zijn dat deze goed vastzit.

  Opmerking: dit proces is anders voor verschillende printers.
  Ultimaker 2 Go: De Ultimaker 2 Go heeft geen verwarmd bed, dus uiteraard ook geen verwarmingsdraden.
- Sluit de verwarmingspatroondraden aan op de groene aansluiting gemarkeerd met 'HEATER1'. Druk met een platte schroevendraaier op de oranje delen en steek de draden vervolgens volledig in. Laat het oranje deel omhoog komen en trek na het aansluiten voorzichtig aan elke draad om er zeker van te zijn dat deze goed vastzit.
Draai de Ultimainboard om
- Dit plaatst de Ultimainboard in de juiste richting en maakt het gemakkelijker om de andere kabels aan te sluiten.
- Sluit de groen-gele kabel van de modelkoelventilatoren aan op 'FAN PWM'.
- Sluit de PT100-sensor aan op 'TEMP1' en de verwarmde bedsensorkabel op 'TEMP3'.
  Opmerking: dit proces is anders voor verschillende printers.
  Ultimaker 2/2 Extended/2 Go: De PT100 is een zilveren kabel met drie dunne draden aan het uiteinde, twee rode en een witte.
  Ultimaker 2+/2 Extended+: De PT100 is een witte kabel met twee draden.
  Ultimaker 2 Go: De Ultimaker 2 Go heeft geen verwarmd bed, dus uiteraard ook geen temperatuursensor voor het bed.

  Alleen voor intern gebruik
- Sluit de zwart-rode kabel van de LED-strip aan op 'LED PWM'.
- Neem de platte kabel die eerder is gemarkeerd en sluit deze aan op 'EXP1'. Sluit de andere kabel aan op 'EXP2'.
- Neem de drie eindschakelaars en sluit de blauwe eindschakelaar aan op 'X-STOP', de rode op 'Y-STOP' en de zwarte op 'Z-STOP'.
- Zoek de kabel van de X-motor. Dit is de langste kabel die van rechts komt, van achter de Z-motor. Sluit deze aan op 'X'.
- Sluit de Z-motor aan op 'Z'.
- Steek de vier M3x25-bouten door de vier sleuven in het onderste paneel, vanaf de binnenkant van de printer.

  Alleen voor intern gebruik
- Neem de kabel van de Y-motor, dit is de kortste kabel die van links komt. Sluit deze aan op 'Y'.
- Plaats een afstandhouder van 10 mm over elke bout.
- Neem de laatste motorkabel die van links komt, dit is de invoermotor. Sluit deze aan op 'E1'.
- Houd de printplaat vast met de connectoren naar het onderste paneel en de aan/uit-knop naar het achterpaneel. Steek de knop door het achterpaneel en lijn de vier hoeken van de Ultimainboard uit met de bouten.

  Opmerking: dit proces is anders voor verschillende printers.
  Ultimaker 2 Go: Het moederbord van de Ultimaker 2Go is ondersteboven in vergelijking met de andere printers in de complete Ultimaker 2-familie. Het hoeft niet te worden omgedraaid, omdat de kant met de connectoren al naar u toe is gericht.
Bevestig de Ultimainboard aan het onderste paneel
- Schroef de bouten zeer losjes in de schroefdraadafstandhouders op de printplaat. Begin met de bout rechtsvoor, gezien vanaf de voorkant, en bevestig elke bout met slechts een paar slagen met de klok mee. Het moederbord moet nog steeds enigszins kunnen bewegen.
- Zorg ervoor dat alle draden uit de weg blijven en duw de Ultimainboard stevig naar het achterpaneel.
- Houd hem in positie terwijl u de vier bouten volledig vastdraait, in dezelfde volgorde als voorheen.
Zorg voor een goed kabelbeheer
- Plaats alle kabels aan de linkerkant van de Ultimainboard netjes langs het linkerpaneel.
- Leid de Y-motor, invoermotor, hot end-ventilator, Z-eindschakelaar en beide verwarmingsdraden netjes over de achterkant van de Ultimainboard.
- Plaats alle motordraden dicht langs hun connectoren aan de rechterkant van de Ultimainboard, naar achteren toe.
De ferrietkern plaatsen
- Plaats de ferrietkern over de kabels van de Y-motor en de invoermotor en klik hem dicht.
Plaats de afdekking terug over de Ultimainboard
- Schuif de afdekking in een lichte hoek over de printplaat en steek de twee kleine lipjes in het achterpaneel. Zorg ervoor dat er geen kabels vast komen te zitten tussen de afdekking en het frame.
- Plaats de afdekking tegen het onderste paneel en zorg ervoor dat de twee kleine lipjes in het midden in de inkepingen in het onderste paneel en het linkerpaneel worden gestoken.

  Alleen voor intern gebruik
Bevestig de Ultimainboard-afdekking aan het onderste paneel
- Steek de twee M3x12-bouten vanaf de binnenkant van de printer door het onderste paneel.
- Houd de borgmoeren op hun plaats met een tang of een dopsleutel en draai de twee M3x12-bouten vast.
  Opmerking: Zorg ervoor dat u de nieuwste firmware op het moederbord installeert.
