KTC H32S17 - Displayhandleiding

Productintroductie

Overzicht

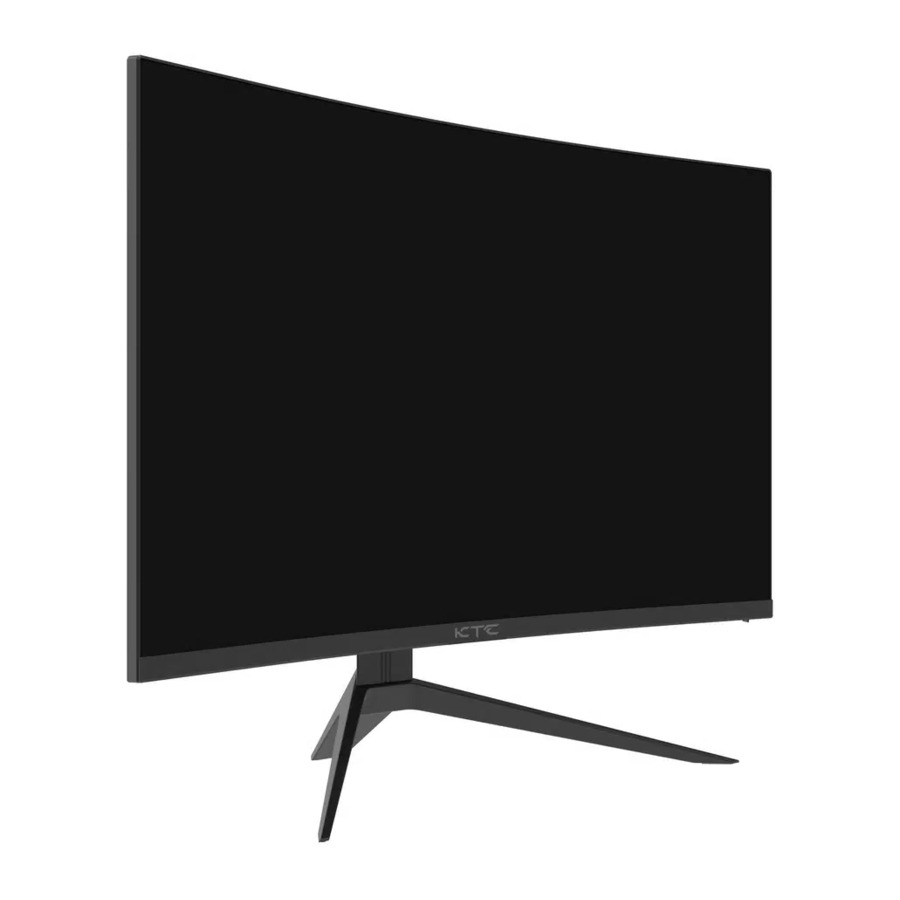

Dit is een soort van hoogwaardige intelligente display met meerdere frequentiescans, die gebruikmaakt van een actieve matrix dunnefilmtransistor LCD met LED-achtergrondverlichting. De display wordt bediend via de digitale microcomputer MCU-technologie. Het is compact en lichtgewicht, waardoor het geschikt is voor smalle werkruimtes.

Paklijst

Controleer vóór de installatie of de volgende artikelen compleet zijn in de verpakking:

• LCD x1
• stroomadapter x1
• schroevendraaier x1
• DP-signaalkabel x1
• Garantiebewijs x1
• QSG x1
• stroomkabel x1
• Bose- en montageschroeven (Max16 * 2)

Als een van de bovenstaande producten ontbreekt, neem dan onmiddellijk contact op met de productdistributeur.
Let op: Specifieke accessoires hebben voorrang in natura. Bewaar verpakkingsmateriaal voor toekomstige verplaatsing.

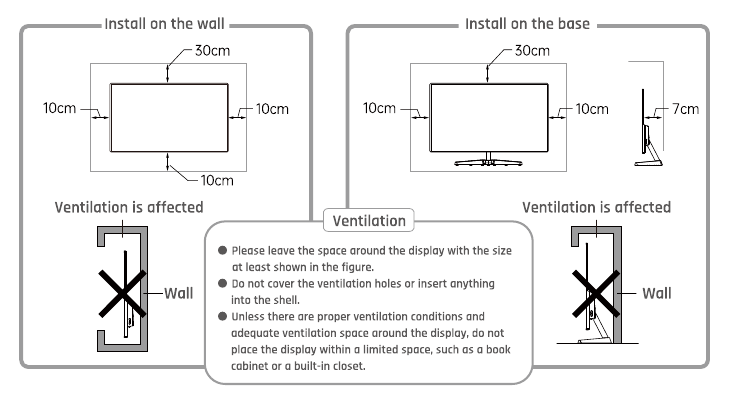

Installatie en aansluiting

Displayinstallatie

Installatiehandleiding

• De display moet worden geïnstalleerd in de buurt van een stopcontact dat gemakkelijk toegankelijk is.
• Het wordt aanbevolen om geschikte muurbeugels of een voet te gebruiken voor veiligheidsdoeleinden.
• Om letsel te voorkomen, moet de display op een glad, horizontaal vlak worden geplaatst of aan een stevige muur worden bevestigd.
• Als u het aan een muur moet installeren, moet dit worden gedaan door professionele technici. Een onjuiste displayinstallatie kan instabiliteit veroorzaken.
• Plaats de display niet op een plaats waar deze kan worden blootgesteld aan mechanische trillingen.
• Plaats de display niet op een plaats waar insecten kunnen binnendringen.
• Plaats de display niet direct tegenover een airconditioner, anders kan het interne paneel condenseren, wat tot storingen kan leiden.
• Plaats de display niet op een plaats waar een sterk elektromagnetisch veld is, anders wordt deze gestoord en beschadigd door de elektromagnetische golven.

Signaalkabelaansluiting

Sluit de signaalkabel aan op de HDMI- of DP-signaaluitgangspoort op de pc en sluit vervolgens het andere uiteinde van de signaalkabel aan op de bijbehorende signaalingangspoort op de LCD.

Headsetaansluiting

Na het aansluiten van de headset is er audio-uitvoer en ondersteunt het ook externe luidsprekers.

Upgraden via USB

De USB-poort wordt alleen gebruikt om de displayfirmware bij te werken vanaf een mobiel USB-apparaat. Sluit geen andere apparaten aan.

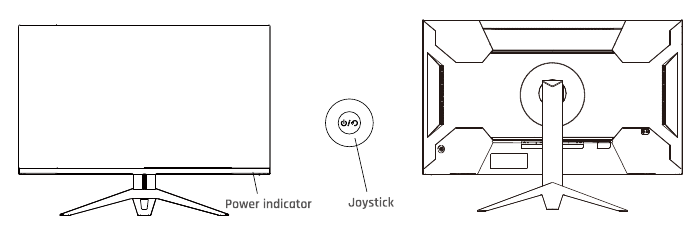

Displaybediening

De joystick wordt weergegeven zoals in de afbeelding. Voor de modellen van sommige series verschillen alleen de toetsenposities en de framestijlen. Raadpleeg de feitelijke situatie voor meer informatie.

Stroomindicator

De blauwe indicator staat voor de juiste werking van de display; de rode knipperindicator geeft aan dat er geen signaal is. In de energiebesparende staat zal de display normaal werken als het signaal opnieuw wordt geleverd. De display is nog steeds ingeschakeld in de stand-bystand. Haal daarom de stekker uit het stopcontact als u de display niet gebruikt voor de veiligheid.

Introductie van toetsfuncties

Initiële status:

Het functiemenu openen:

Veiligheidsbescherming

Wanneer het pc-videosignaal het frequentiebereik van de display overschrijdt, zal de display de lijn- en veldsynchronisatiesignalen uitschakelen om de display te beschermen. In dit geval moet u de uitvoerfrequentie van de pc instellen op een acceptabel bereik zodat de display correct kan werken.

Eenvoudige probleemoplossing

Product technische specificaties

Energiebeheersysteem

Modus	Stroomverbruik
Normale werking	65W
Stand-by	0.5W

Opmerking: Alle technische specificaties in de gebruikershandleiding en op de buitenverpakking mogen zonder voorafgaande kennisgeving worden gewijzigd. Als er een subtiel verschil is tussen de gebruikershandleiding en de daadwerkelijke werking, prevaleert de laatste.

Instructie voor basisinstallatie

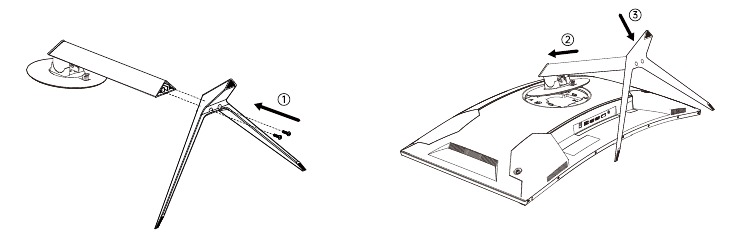

1. De voet installeren:

   1. Installeer de voet op de standaard en bevestig deze met twee M4x16-schroeven;
   2. Kantel de voet in de richting van de tweede pijl en bevestig deze met vier M4x16-schroeven. Druk vervolgens op de hele voet en vergrendel deze.

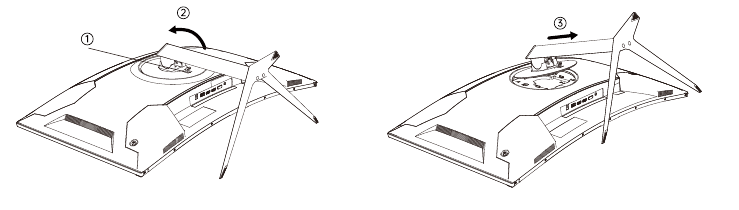

2. Als u de hele voet wilt verwijderen, doet u het volgende:


1. Duw de schuifregelaar omhoog in de buurt van de VESA-dop op de voet;
2. Til de voet op en haal hem eruit in de richting van de pijl.

Neem bij vragen of opmerkingen contact met ons op via onderstaande gegevens
support@ktcplay.com [Noord-Amerika]
support.eu@ktcplay.com [Europa]

Belangrijke veiligheidsmaatregelen

1. Lees alle instructies zorgvuldig door voordat u het product gebruikt.
2. Wanneer u de display reinigt, haal dan de stekker uit het stopcontact. Veeg de display af met een zachte, vochtige doek in plaats van vloeibare of sprayreiniger. Gebruik LCD-schermreiniger in geval van een hardnekkige vlek.
3. Gebruik geen accessoires die niet door de fabrikant worden aanbevolen, anders kan er gevaar dreigen.
4. Wanneer u de stekker van de display of de stroomadapter uit het stopcontact haalt, houdt u de stekker met uw hand vast in plaats van rechtstreeks aan het snoer te trekken om hem los te koppelen.
5. Plaats de display niet in de buurt van water, zoals een badkuip, wastafel, gootsteen of wasmachine. Plaats de display NIET op de natte grond of in de buurt van het zwembad. Gebruik geen vingers of harde voorwerpen om op het oppervlak van het LCD-scherm te drukken.
6. De groeven en gaten op de behuizing of aan de achterkant en onderkant van de display zijn ontworpen voor de ventilatie en warmteafvoer van de componenten om een betrouwbare werking te garanderen. Plaats de display dus niet op het bed, de bank, het tapijt of andere soortgelijke oppervlakken om te voorkomen dat de warmteafvoergaten worden geblokkeerd en plaats de display niet in de buurt van of boven de radiator of kachel. Plaats de display bovendien niet in een ingebed apparaat, tenzij er voldoende ventilatie is.
7. Alleen het type voeding dat op het typeplaatje staat, kan worden gebruikt voor de display. Raadpleeg gerust de displaydealer of de plaatselijke afdeling voor de stroomvoorziening als u twijfelt over uw type voeding.
8. Voor de veiligheid gebruikt de display of de stroomadapter een stroomkabel met een driepolige stekker, waarvan de derde pool alleen correct kan worden geaard wanneer deze wordt gebruikt met een correct geaard stopcontact. Als uw stopcontact niet overeenkomt met de stekker, neem dan contact op met een elektricien om uw originele stopcontact te vervangen, zodat de stekker optimaal kan functioneren om de veiligheid te waarborgen.
9. Aangezien u na het verwijderen van de behuizing met hoogspanning of andere gevaren te maken kunt krijgen, mag u de display niet zelf repareren. U kunt het laten repareren door gekwalificeerd onderhoudspersoneel.
10. Haal de stekker van de display of de stroomadapter uit het stopcontact en neem contact op met gekwalificeerd onderhoudspersoneel om de display te laten repareren wanneer de volgende gevallen zich voordoen:
    1. Het netsnoer of de stekker is beschadigd of versleten.
    2. De display is van een hoogte gevallen of de behuizing is beschadigd.
    3. Elke duidelijke afwijking duidt op een noodzakelijke reparatie.
11. Plaats de display in een goed geventileerde omgeving, uit de buurt van sterk licht, hoge temperaturen of vochtigheid.
12. De kamertemperatuur voor de displayopslag is -10ºC—60ºC, anders kan deze permanent beschadigd raken.
