KTC H24T09P - Displayhandleiding

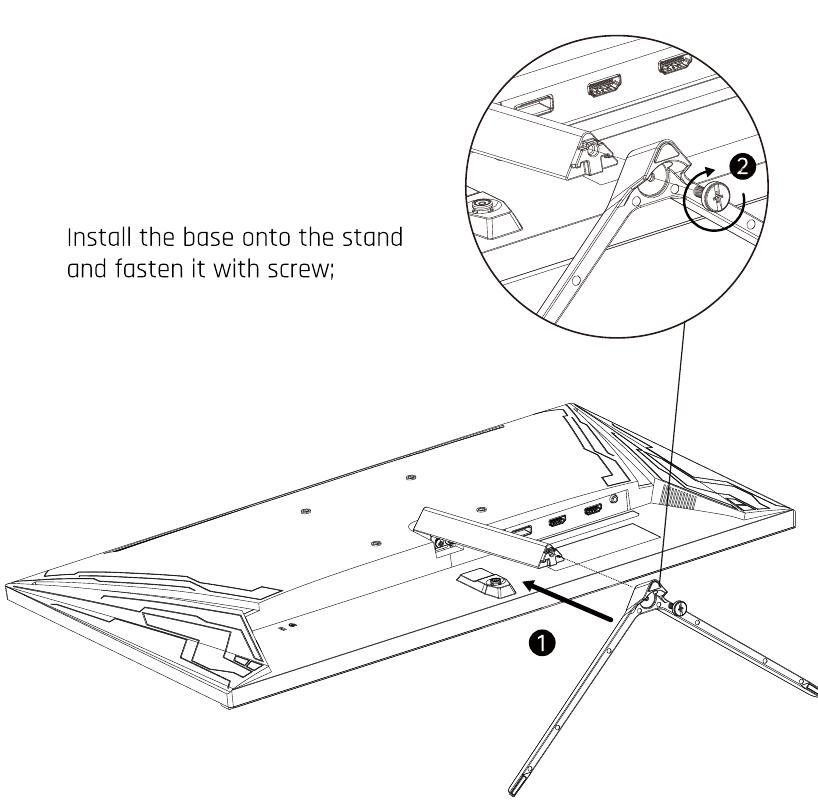

De voet installeren
Productintroductie
Dit is een soort van high-performance intelligente multiple frequency scanning display, die een active matrix thin film transistor LED-backlit LCD gebruikt. De display wordt bediend via de microcomputer MCU digitale technologie. Het is compact en lichtgewicht, waardoor het geschikt is voor smalle werkruimtes.
Controleer voor de installatie of de volgende artikelen compleet zijn in de verpakking:
- LCDx1
- HDMI-signaal
- Kabel x1
- Voet x1
- Netadapter x1
- Garantiekaart x1
- Schroevendraaier x1
Als een van de bovenstaande producten ontbreekt, neem dan onmiddellijk contact op met de productdistributeur.
Let op: Specifieke accessoires om in natura te zegevieren. Bewaar verpakkingsmaterialen voor toekomstige verplaatsingen.
Display installatie
- De display moet in de buurt van een stopcontact worden geïnstalleerd dat gemakkelijk kan worden aangesloten.
- Het wordt aanbevolen om geschikte muurbeugels of een voet te gebruiken voor veiligheidsdoeleinden.
- Om letsel te voorkomen, moet de display op een glad horizontaal vlak worden geplaatst of aan een stevige muur worden bevestigd.
- Als je het aan een muur moet installeren, moet dit worden gedaan door professionele technici. De onjuiste installatie van de display kan instabiliteit veroorzaken.
- Plaats de display niet waar deze kan worden blootgesteld aan mechanische trillingen.
- Plaats de display niet waar insecten kunnen binnendringen.
- Plaats de display niet direct voor een airconditioner, anders kan het interne paneel condenseren, wat tot fouten leidt.
- Plaats de display niet waar een sterk elektromagnetisch veld is, anders wordt deze gestoord en beschadigd door de elektromagnetische golven.
Display bediening
De blauwe indicator staat voor de goede werking van de display; de rode flush indicator staat voor geen signaal staat. Onder de energiebesparende staat zal de display normaal werken als het signaal opnieuw wordt geleverd. De display is nog steeds ingeschakeld in de stand-by stand. Koppel daarom het netsnoer los wanneer je de display niet gebruikt voor de veiligheid.
| Initiële sneltoetsen | Ga naar het functie menu | |
 | Signaalbroninvoer | Omhoog |
 | Luminantie | Omlaag |
 | Sneltoets voor Gaming Assistance | Verlaat en keer terug naar het vorige menu |
 | Sneltoetsen | Open submenu en selecteer een optie |
 | Zet de display aan door kort te drukken. Schakel de display uit door 3 seconden ingedrukt te houden, | Schakel de display uit door 3 seconden ingedrukt te houden |

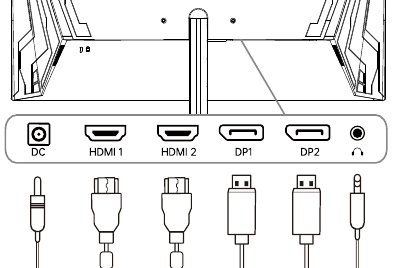

Poortbeschrijving
Signaalkabelaansluiting
Sluit de signaalkabel aan op de HDMI- of DP-signaaluitvoerpoort op de pc en sluit vervolgens het andere uiteinde van de signaalkabel aan op de bijbehorende signaalinvoerpoort op de LCD.
Headset aansluiting
Na het aansluiten van de headset is er audio-uitvoer en het ondersteunt ook externe luidsprekers.
Veiligheidsbescherming
Wanneer het pc-videosignaal het frequentiebereik van de display overschrijdt, schakelt de display de lijn- en veldsynchronisatiesignalen uit om de display te beschermen. Onder deze omstandigheid moet je de uitvoerfrequentie van de pc instellen op een acceptabel bereik voor de display om correct te werken.
Energiebeheersysteem
| Modus | Stroomverbruik |
| Normale werking |  36W |
| Stand-by | 0.5W |
Opmerking: Als er een subtiel verschil is tussen de gebruikershandleiding en de daadwerkelijke werking, prevaleert de laatste.
Eenvoudige probleemoplossing
| Symptomen | Verwijderingsmethoden |
Leeg scherm / Stroomindicator werkt niet | Controleer of de voeding goed contact maakt met de display en het stopcontact; en controleer of de display is uitgeschakeld. |
Wazige, te grote of te kleine afbeeldingen | Ga naar het categoriemenu "Beeldinstellingen" en selecteer "Beeld Auto Aanpassen" om de monitor automatisch te laten aanpassen om te corrigeren. (Alleen beschikbaar voor monitoren met VGA) |
Donker scherm | Ga naar het menu "Helderheid & contrast" om het contrast en de helderheid van de display te regelen. |
Display oververhitting | Laat minstens 5 cm geventileerde ruimte rond de display. Plaats geen artikelen op de display. |
Donkere/lichte plekken wanneer ingeschakeld | Het is normaal. Vanwege het temperatuurverschil in de omgeving zendt de backlit buis ongelijkmatig licht uit in de beginfase nadat de display is ingeschakeld. De backlit buis zal echter na 20 minuten normaal licht uitzenden en de donkere/lichte plekken zullen op dat moment worden geëlimineerd. |
Beeldvervorming, flikkering, schudden | Controleer je computerconfiguratie, kies de juiste resolutie en reset je vernieuwingsrote. |
Lawaaiig signaal wanneer uitgeschakeld | Tijdens het uitschakelen van de display kunnen er lawaaiige signalen op het scherm verschijnen die worden veroorzaakt door de normale ontlading. |

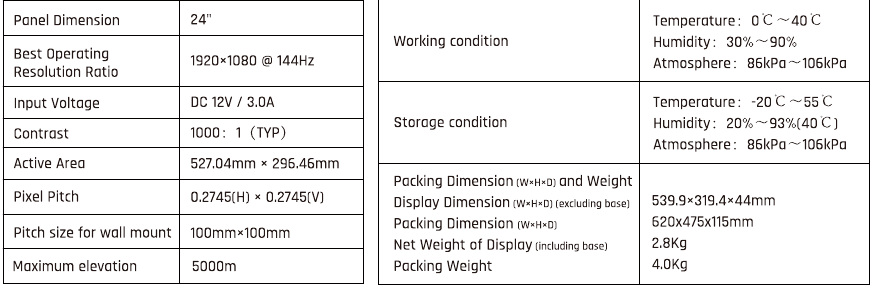

Product technische specificaties
Belangrijke veiligheidsmaatregelen
- Lees alle instructies zorgvuldig door voordat je het product gebruikt.
- Wanneer je de display schoonmaakt, koppel dan het netsnoer los. Veeg de display af met een zachte natte doek in plaats van vloeibare of sprayreiniger. Gebruik LCD-schermreiniger in geval van een hardnekkige vlek.
- Gebruik geen accessoires die niet door de fabrikant worden aanbevolen, anders kan er gevaar ontstaan.
- Wanneer je het netsnoer van de display of de netadapter loskoppelt, houd dan de stekker met je hand vast in plaats van rechtstreeks aan het netsnoer te trekken om het los te koppelen.
- Plaats de display niet in de buurt van water, zoals een badkuip, wastafel, gootsteen of wasmachine. Plaats de display NIET op de natte grond of in de buurt van het zwembad. Gebruik geen vingers of harde voorwerpen om op het oppervlak van het LCD-scherm te drukken.
- De groeven en gaten op de schaal of aan de achterkant en onderkant van de display zijn ontworpen voor de ventilatie en warmteafvoer van de componenten om een betrouwbare werking te garanderen. Plaats de display dus niet op het bed, de bank, het tapijt of andere soortgelijke oppervlakken om te voorkomen dat de warmteafvoergaten blokkeren en plaats de display niet in de buurt van of boven de radiator of verwarming. Plaats de display bovendien niet in een ingebed apparaat, tenzij er voldoende ventilatie is.
- Alleen het voedingstype dat op het typeplaatje staat, kan voor de display worden gebruikt. Raadpleeg gerust de displaydealer of de lokale elektriciteitsvoorziening als je twijfels hebt over je voedingstype.
- Voor de veiligheid gebruikt de display of de stroomadapter een netsnoer met een driepolige stekker, waarvan de derde poot alleen correct kan worden geaard bij gebruik met een correct geaard stopcontact. Als je stopcontact niet overeenkomt met de stekker, neem dan contact op met een elektricien om je originele stopcontact te vervangen, zodat de stekker de veiligheid volledig kan garanderen.
- Omdat je mogelijk te maken krijgt met hoogspanning of andere gevaren na het verwijderen van de schaal, repareer de display niet zelf. Je kunt het laten repareren door gekwalificeerd onderhoudspersoneel.
- Koppel het netsnoer van de display of de stroomadapter los van het stopcontact en neem contact op met gekwalificeerd onderhoudspersoneel voor het repareren van de display wanneer de volgende gevallen zich voordoen:
- Het netsnoer of de stekker is beschadigd of versleten.
- De display is van hoog gevallen of de schaal is beschadigd.
- Elke duidelijke afwijking duidt op een noodzakelijke reparatie.
- Plaats de display in een goed geventileerde omgeving, die uit de buurt is van sterk licht, hoge temperatuur of vochtigheid.
- De kamertemperatuur voor de displayopslag is -10ºC - 60ºC, anders kan deze permanent beschadigd raken.
Als je vragen of opmerkingen hebt, neem dan contact met ons op via onderstaande gegevens
support@ktcplay.com [Noord-Amerika]
support.eu@ktcplay.com [Europa]
Download handleiding
Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
Download KTC H24T09P - Displayhandleiding
