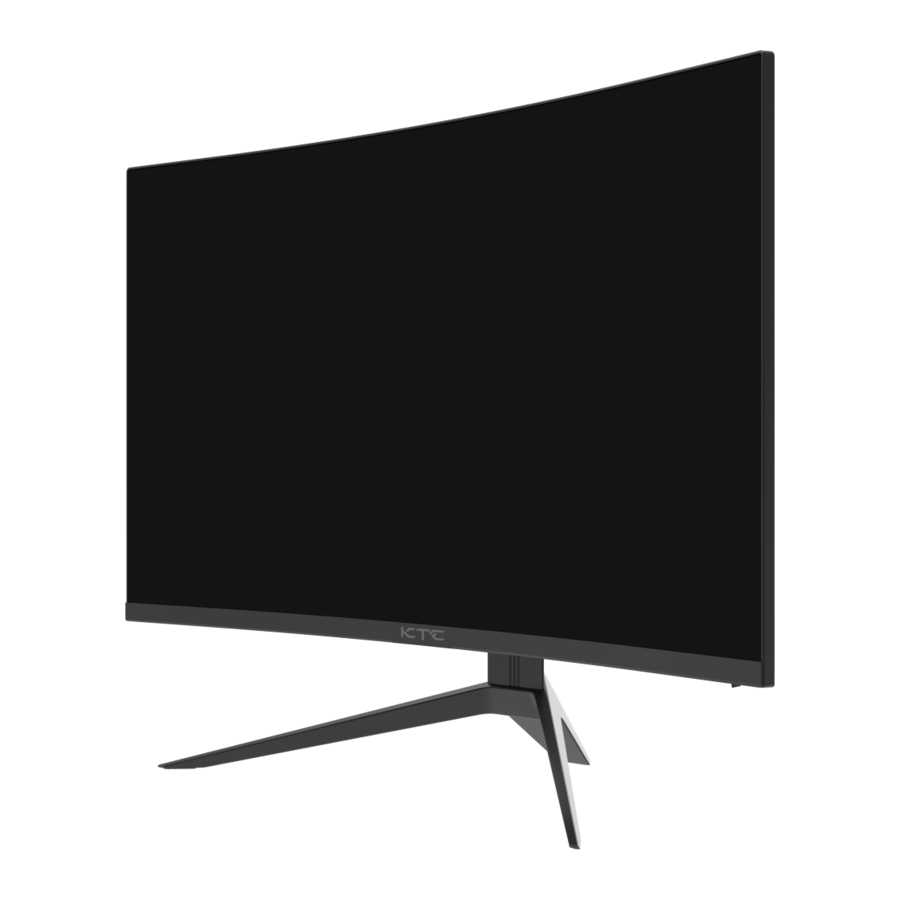

KTC H27S17 - Display Handleiding

Productintroductie

Overzicht

Dit is een soort intelligente high-performance display met meerdere frequentiescans, die gebruik maakt van een actief matrix dunne film transistor LED-backlit LCD. Het display wordt bestuurd door middel van de microcomputer MCU digitale technologie. Het is compact en lichtgewicht, waardoor het geschikt is voor smalle werkruimtes.

Paklijst

Controleer voor de installatie of de volgende artikelen compleet zijn in de verpakking:

• LED x1
• DP-signaalkabel x1
• Stroomkabel x1
• Stroomadapter x1
• Garantiekaart x1
• Basis en bevestigingsschroeven (M4x16 * 2)
• Schroevendraaier x1
• QSG x1

Als een van de bovenstaande producten ontbreekt, neem dan onmiddellijk contact op met de productdistributeur.
Let op: Specifieke accessoires zijn afhankelijk van het daadwerkelijke product. Bewaar het verpakkingsmateriaal voor toekomstig transport.

Installatie en aansluiting

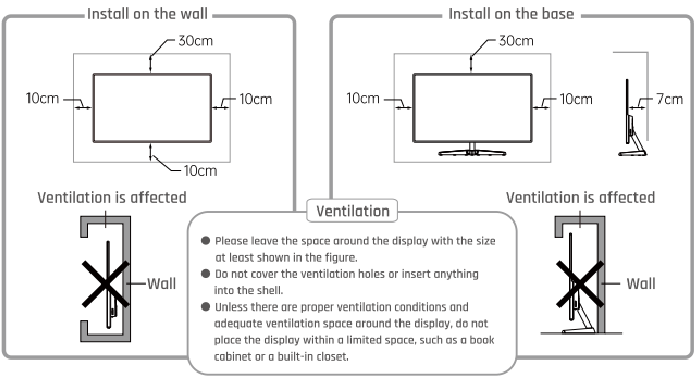

Display installatie

Installatiehandleiding

• Het display moet worden geïnstalleerd in de buurt van een stopcontact dat gemakkelijk bereikbaar is.
• Het wordt aanbevolen om geschikte muurbeugels of een voet te gebruiken voor de veiligheid.
• Om letsel te voorkomen, moet het display op een glad horizontaal vlak worden geplaatst of aan een stevige muur worden bevestigd.
• Als u het aan een muur wilt installeren, moet dit worden gedaan door professionele technici. De onjuiste installatie van het display kan instabiliteit veroorzaken.
• Plaats het display niet op een plaats waar het kan worden blootgesteld aan mechanische trillingen.
• Plaats het display niet op een plaats waar insecten kunnen binnendringen.
• Plaats het display niet rechtstreeks tegenover een airconditioner, anders kan het interne paneel condenseren, wat tot storingen kan leiden.
• Plaats het display niet op een plaats waar een sterk elektromagnetisch veld is, anders wordt het gestoord en beschadigd door de elektromagnetische golven.

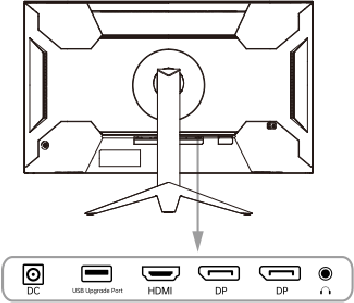

Signaalkabelaansluiting

Sluit de signaalkabel aan op de HDMI- of DP-signaaluitgangspoort op de pc en sluit vervolgens het andere uiteinde van de signaalkabel aan op de bijbehorende signaalingangspoort op het LCD-scherm.

Headsetaansluiting

Na het aansluiten van de headset is er audio-uitvoer en het ondersteunt ook externe luidsprekers.

Upgraden via USB

De USB-poort wordt alleen gebruikt om de displayfirmware bij te werken vanaf een mobiel USB-apparaat. Steek geen andere apparaten erin.

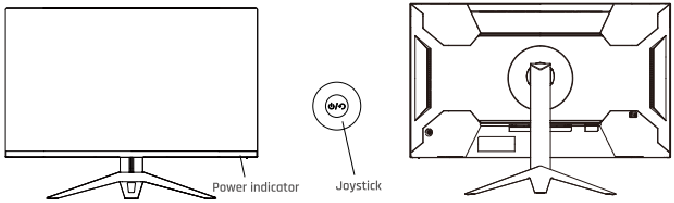

Displaybediening

De joystick wordt weergegeven zoals in de afbeelding. Voor de modellen van dezelfde serie verschillen alleen de belangrijkste posities en de framestijlen. Raadpleeg de daadwerkelijke situatie voor details.

Stroomindicator

De blauwe indicator geeft de juiste werking van het display aan; de rode knipperende indicator geeft aan dat er geen signaal is. In de energiebesparende modus zal het display normaal werken als het signaal opnieuw wordt geleverd. Het display is nog steeds ingeschakeld in de stand-bymodus. Haal daarom de stekker uit het stopcontact als u het display niet gebruikt voor de veiligheid.

Introductie van de belangrijkste functies

Initiële status:

Ga naar het functiemenu:

Veiligheidsbescherming

Wanneer het PC-videosignaal het frequentiebereik van het display overschrijdt, zal het display de lijn- en veldsynchronisatiesignalen uitschakelen om het display te beschermen. In dit geval moet u de uitgangsfrequentie van de pc instellen op een acceptabel bereik zodat het display correct werkt.

Eenvoudige probleemoplossing

Product technische specificaties

Energiebeheersysteem

Opmerking: Alle technische specificaties in de gebruikershandleiding en op de buitenverpakking kunnen zonder voorafgaande kennisgeving worden gewijzigd. Als er een subtiel verschil is tussen de gebruikershandleiding en de daadwerkelijke bediening, prevaleert de laatste.

Instructie voor basisinstallatie

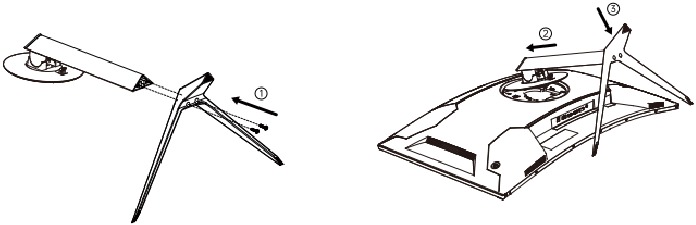

1. De basis installeren:

   1. Installeer de basis op de standaard en bevestig deze met twee M4x16-schroeven;
   2. Kantel de basis in de richting van de tweede pijl en bevestig deze met vier M4x16-schroeven. Druk vervolgens op de hele basis en vergrendel deze.

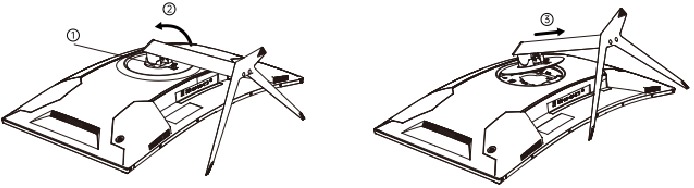

2. Als u de hele basis wilt verwijderen, doet u het volgende:

   1. Duw de schuifregelaar omhoog in de buurt van de VESA-dop op de basis;
   2. Til de basis op en haal deze eruit in de richting van de pijl.

Belangrijke veiligheidsmaatregelen

1. Lees alle instructies zorgvuldig door voordat u het product gebruikt.
2. Haal bij het schoonmaken van het display de stekker uit het stopcontact. Veeg het display af met een zachte, vochtige doek in plaats van vloeibare of spuitreiniger. Gebruik LCD-schermreiniger in geval van een hardnekkige vlek.
3. Gebruik geen accessoires die niet door de fabrikant worden aanbevolen, anders kan dit gevaarlijk zijn.
4. Wanneer u de stekker van het display of de stroomadapter uit het stopcontact haalt, houd dan de stekker met uw hand vast in plaats van rechtstreeks aan het snoer te trekken om de stekker eruit te halen.
5. Plaats het display niet in de buurt van water, zoals een badkuip, wastafel, gootsteen of wasmachine. Plaats het display niet op een natte ondergrond of in de buurt van het zwembad. Gebruik geen vingers of harde voorwerpen om op het oppervlak van het LCD-scherm te drukken.
6. De groeven en gaten op de behuizing of aan de achterkant en onderkant van het display zijn ontworpen voor de ventilatie en warmteafvoer van de componenten om een betrouwbare werking te garanderen. Plaats het display dus niet op het bed, de bank, het tapijt of andere soortgelijke oppervlakken om te voorkomen dat de warmteafvoergaten worden geblokkeerd en plaats het display niet in de buurt van of boven de radiator of verwarming. Plaats het display bovendien niet in een ingebed apparaat, tenzij er voldoende ventilatie is.
7. Alleen het type voeding dat op het typeplaatje staat, mag voor het display worden gebruikt. Neem gerust contact op met de displaydealer of de plaatselijke voedingsadministratie als u twijfelt over uw type voeding.
8. Voor de veiligheid gebruikt het display of de stroomadapter een stroomkabel met een driepolige stekker, waarvan de derde pool alleen correct kan worden geaard wanneer deze wordt gebruikt met een correct geaard stopcontact. Als uw stopcontact niet overeenkomt met de stekker, neem dan contact op met een elektricien om uw originele stopcontact te vervangen, zodat de stekker optimaal kan zorgen voor veiligheid.
9. Aangezien u na het verwijderen van de behuizing mogelijk te maken krijgt met hoogspanning of andere gevaren, mag u het display niet zelf repareren. U kunt het laten repareren door gekwalificeerd onderhoudspersoneel.
10. Haal de stekker van het display of de stroomadapter uit het stopcontact en neem contact op met gekwalificeerd onderhoudspersoneel voor het repareren van het display wanneer de volgende gevallen zich voordoen:
    1. Het netsnoer of de stekker is beschadigd of versleten.
    2. Het display is van hoogte gevallen of de behuizing is beschadigd.
    3. Elke duidelijke afwijking geeft een noodzakelijke reparatie aan.
11. Plaats het display in een goed geventileerde omgeving, die zich uit de buurt bevindt van vreemd licht, hoge temperaturen of vochtigheid.
12. De kamertemperatuur voor de opslag van het display is -10°C 60°C, anders kan het permanent beschadigd raken.

Voor vragen of opmerkingen kunt u contact met ons opnemen via onderstaande gegevens:
support@ktcploy.com [Noord-Amerika]
support.eu@ktcploy.com [Europa]
Bezoek voor uw garantie-informatie www.ktcplay.com
