KTC H27T22 - Displayhandleiding

Productintroductie

Overzicht

Het is een soort intelligente multi-frequentiescanning-display met hoge prestaties, dat een actieve matrix dunne film transistor LED-backlit LCD gebruikt. Het display wordt bestuurd door de microcomputer MCU digitale technologie. Het is compact en licht van gewicht, waardoor het geschikt is voor smalle werkruimtes.

Paklijst

Controleer voor de installatie of de volgende artikelen compleet zijn in de verpakking:

• LCD x1
• DP-signaalkabel x1
• stroomkabel x1

• Stroomadapter x1
• Garantiebewijs x1
• Basis

Als een van de bovenstaande producten ontbreekt, neem dan onmiddellijk contact op met de productdistributeur.
Let op: Specifieke accessoires prevaleren in natura. Bewaar verpakkingsmateriaal voor toekomstige verplaatsing.

Installatie en aansluiting

Display-installatie

Installatiehandleiding

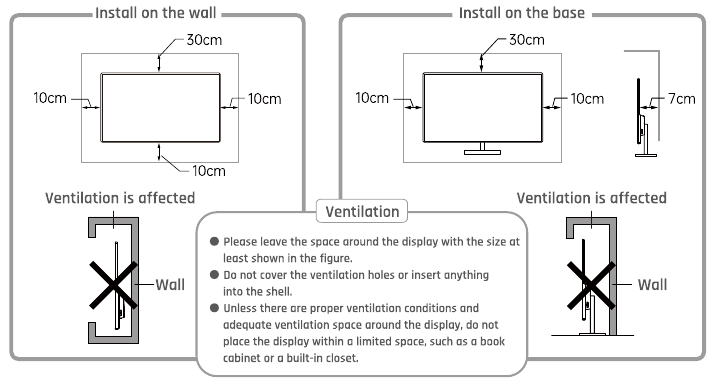

• Het display moet worden geïnstalleerd in de buurt van een stopcontact dat gemakkelijk kan worden aangesloten.
• Het wordt aanbevolen om geschikte muurbeugels of een basis te gebruiken voor veiligheidsdoeleinden.
• Om letsel te voorkomen, moet het display op een glad, horizontaal vlak worden geplaatst of op een stevige muur worden bevestigd.
• Als u het aan een muur moet installeren, moet dit worden gedaan door professionele technici. De onjuiste display-installatie kan instabiliteit veroorzaken.
• Plaats het display NIET op een plaats waar het kan worden blootgesteld aan mechanische trillingen.
• Plaats het display niet op een plaats waar insecten kunnen binnendringen.
• Plaats het display niet direct tegenover een airconditioner, anders kan het interne paneel condenseren, wat tot storingen kan leiden.
• Plaats het display niet op een plaats waar een sterk elektromagnetisch veld is, anders wordt het gestoord en beschadigd door de elektromagnetische golven.

Signaalkabelaansluiting

Sluit de signaalkabel aan op de HDMI- of DP-signaaluitgangspoort op de PC en sluit vervolgens het andere uiteinde van de signaalkabel aan op de bijbehorende signaalingangspoort op het LCD-scherm.

Headset aansluiting

Na het aansluiten van de headset is er audio-uitvoer en het ondersteunt ook externe luidsprekers.

Upgraden via USB

De USB-poort wordt alleen gebruikt om de displayfirmware bij te werken vanaf een mobiel USB-apparaat. Plaats GEEN andere apparaten.

Displaybediening

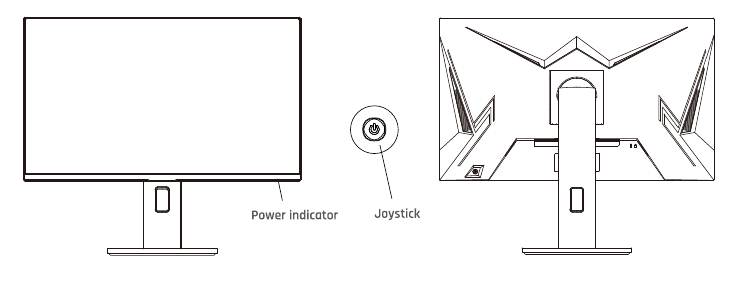

De joystick wordt weergegeven zoals in de afbeelding. Voor de modellen van sommige series verschillen alleen de belangrijkste posities en de framestijlen. Raadpleeg de feitelijke situatie voor details.

Stroomindicator

De blauwe indicator geeft de juiste werking van het display aan; de rode knipperindicator geeft een toestand zonder signaal aan. In de energiebesparende toestand zal het display normaal werken als het signaal opnieuw wordt geleverd. Het display is nog steeds ingeschakeld in de stand-bystand. Trek daarom de stekker uit het stopcontact als u het display niet gebruikt voor de veiligheid.

Introductie van de belangrijkste functies

Initiële status:

Ga naar het functiemenu:

Veiligheidsbescherming

Wanneer het pc-videosignaal het frequentiebereik van het display overschrijdt, schakelt het display de lijn- en veldsynchronisatiesignalen uit om het display te beschermen. Onder deze omstandigheid moet u de uitvoerfrequentie van de PC instellen op een acceptabel bereik zodat het display goed werkt.

Eenvoudige probleemoplossing

Product technische specificaties

Energiebeheersysteem

Mode	Stroomverbruik
Normale werking	54W
Standby	0.5W

Opmerking: Alle technische specificaties in de gebruikershandleiding en op de buitenverpakking mogen zonder voorafgaande kennisgeving worden gewijzigd. Als er een subtiel verschil is tussen de gebruikershandleiding en de daadwerkelijke bediening, prevaleert de laatste.

Instructie voor basisinstallatie

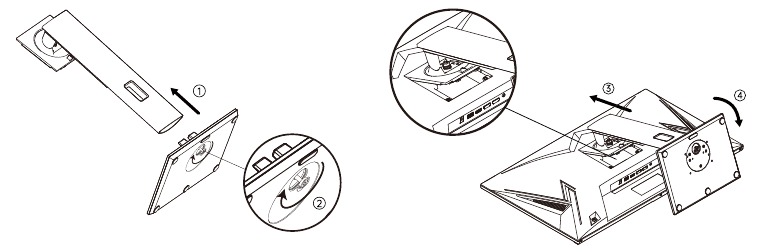

1. De basis installeren:

   1. Installeer de basis op de standaard en bevestig deze met twee M4x16 schroeven;
   2. Kantel de basis in de richting van de tweede pijl en bevestig deze met vier M4x16 schroeven. Druk vervolgens op de hele basis en vergrendel deze.

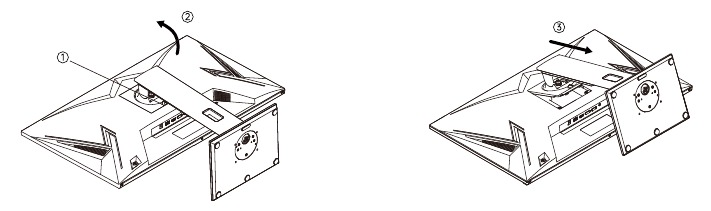

2. Als u de hele basis wilt verwijderen, doet u het volgende:


1. Duw de schuifregelaar in de buurt van de VESA-dop op de basis omhoog;
2. Til de basis op en haal deze eruit in de richting van de pijl.

Heeft u vragen of opmerkingen, neem dan contact met ons op via onderstaande gegevens
support@ktcplay.com [Noord-Amerika]
support.eu@ktcplay.com [Europa]

Belangrijke veiligheidsmaatregelen

1. Lees alle instructies zorgvuldig door voordat u het product gebruikt.
2. Koppel bij het schoonmaken van het display de stekker uit het stopcontact. Veeg het display af met een zachte, vochtige doek in plaats van vloeibare of spuitreiniger. Gebruik LCD-schermreiniger in geval van een hardnekkige vlek.
3. Gebruik geen accessoires die niet door de fabrikant worden aanbevolen, anders kan er gevaar dreigen.
4. Wanneer u de stekker van het display of de voedingsadapter uit het stopcontact haalt, houdt u de stekker met uw hand vast in plaats van rechtstreeks aan het snoer te trekken om de stekker eruit te halen.
5. Plaats het display niet in de buurt van water, zoals een badkuip, wastafel, gootsteen of wasmachine. Plaats het display NIET op een natte ondergrond of in de buurt van het zwembad. Gebruik geen vingers of harde voorwerpen om op het oppervlak van het LCD-scherm te drukken.
6. De groeven en gaten op de schaal of aan de achterkant en onderkant van het display zijn ontworpen voor de ventilatie en warmteafvoer van de componenten om een betrouwbare werking te garanderen. Plaats het display dus niet op het bed, de bank, het tapijt of andere soortgelijke oppervlakken om te voorkomen dat de warmteafvoergaten worden geblokkeerd en plaats het display niet in de buurt van of boven de radiator of verwarming. Plaats het display bovendien niet in een ingebed apparaat, tenzij er voldoende ventilatie is.
7. Alleen het type voeding dat op het typeplaatje staat, kan worden gebruikt voor het display. Raadpleeg gerust de displaydealer of de lokale elektriciteitsadministratie als u twijfelt over uw type voeding.
8. Voor de veiligheid gebruikt het display of de voedingsadapter een stroomkabel met een driepolige stekker, waarvan de derde poot alleen goed kan worden geaard bij gebruik met een goed geaard stopcontact. Als uw stopcontact niet overeenkomt met de stekker, neem dan contact op met een elektricien om uw originele stopcontact te vervangen, zodat de stekker volledig kan worden benut om de veiligheid te waarborgen.
9. Omdat u mogelijk te maken krijgt met hoogspanning of andere gevaren na het verwijderen van de schaal, mag u het display niet zelf repareren. U kunt het laten repareren door gekwalificeerd onderhoudspersoneel.
10. Koppel de stekker van het display of de voedingsadapter los van het stopcontact en neem contact op met gekwalificeerd onderhoudspersoneel om het display te repareren als zich de volgende gevallen voordoen:
    1. Het netsnoer of de stekker is beschadigd of versleten.
    2. Het display is van hoog gevallen of de schaal is beschadigd.
    3. Elke duidelijke afwijking duidt op een noodzakelijke reparatie.
11. Plaats het display in een goed geventileerde omgeving, die uit de buurt is van sterk licht, hoge temperaturen of vochtigheid.
12. De kamertemperatuur voor de displayopslag is -10ºC - 60ºC, anders kan het permanent beschadigd raken.
