KTC H32S17C - Displayhandleiding

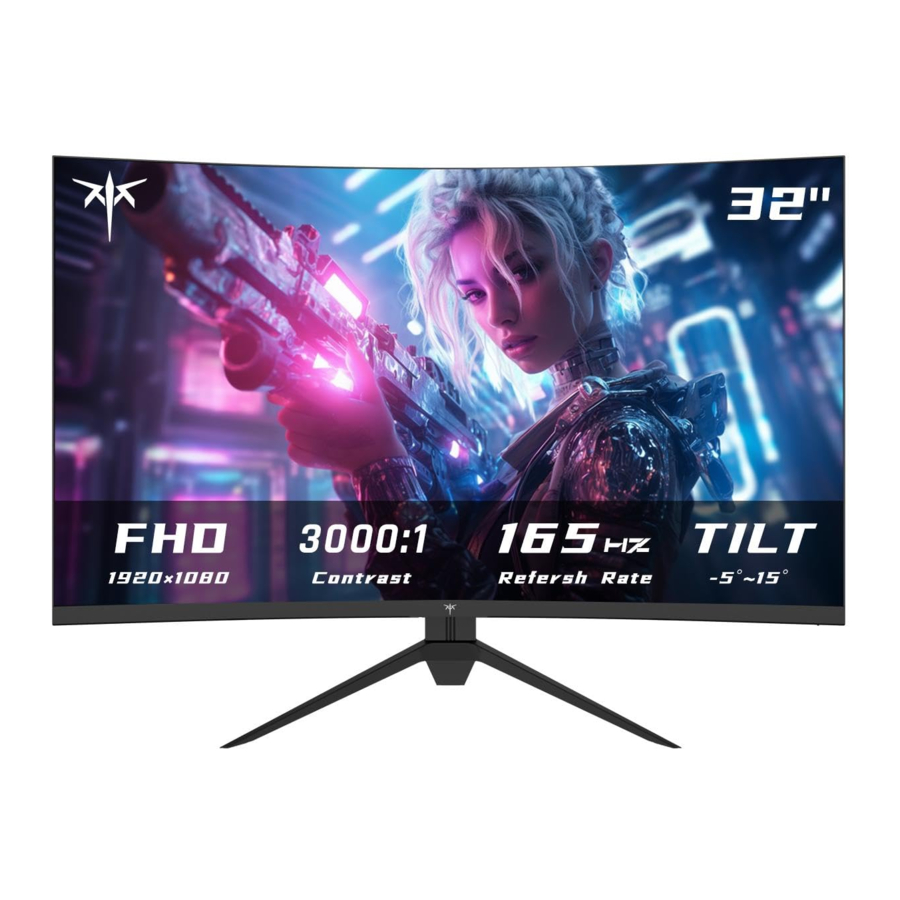

Productintroductie

Het is een soort intelligent multi-frequentie scanning display met hoge prestaties, dat een active matrix dunne film transistor LED-backlit LCD gebruikt. Het display wordt bestuurd via de microcomputer MCU digitale technologie. Het is compact en lichtgewicht, waardoor het geschikt is voor krappe werkruimtes.
Controleer voor de installatie of de volgende artikelen compleet zijn in de verpakking:

• LCD x1
• Voet x1
• Stroomkabel x1

• Stroomadapter x1
• Garantiekaart x1

• Signaalkabel x1
• Schroevendraaier x1
• Gebruikershandleiding x1

Neem onmiddellijk contact op met de productdistributeur als een van de bovenstaande producten ontbreekt.
Let op: Specifieke accessoires hebben voorrang in natura. Bewaar verpakkingsmaterialen voor toekomstig transport.

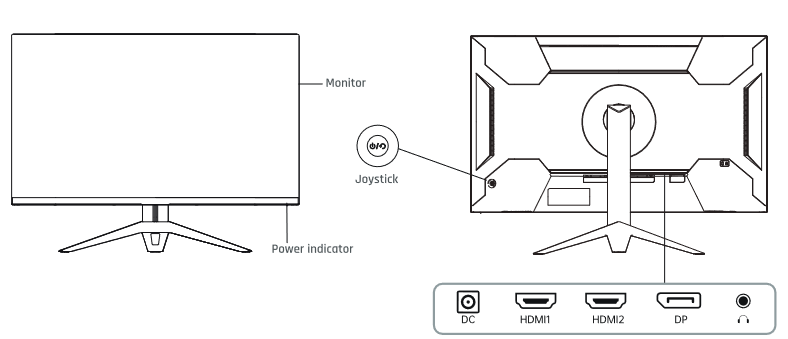

Toetsen en interfaces

	Initiële sneltoetsen	Ga naar het functie menu
	Signaalbroninvoer	Omhoog bewegen
	Luminantie	Omlaag bewegen
	Sneltoets voor	Afsluiten en terugkeren naar vorig menu
	Sneltoetsen voor gaminghulp	Open submenu en selecteer een optie
	Schakel het display in door kort te drukken. Schakel het display uit door 3 seconden ingedrukt te houden,	Schakel het display uit door 3 seconden ingedrukt te houden

Signaalkabelaansluiting
Sluit de signaalkabel aan op de HDMI- of DP-signaaluitgangspoort op de pc en sluit vervolgens het andere uiteinde van de signaalkabel aan op de bijbehorende signaalingangspoort op de LCD.

Headsetaansluiting
Na het aansluiten van de headset is er audio-uitvoer en het ondersteunt ook externe luidsprekers.

Stroomindicator
De blauwe indicator geeft de juiste werking van het display aan; de rode knipperindicator geeft aan dat er geen signaal is. In de energiebesparende modus zal het display normaal werken als het signaal opnieuw wordt geleverd. Het display staat nog steeds aan in de stand-bystand. Koppel daarom de stroomkabel los als u het display niet gebruikt voor de veiligheid.

Voet en wandmontage

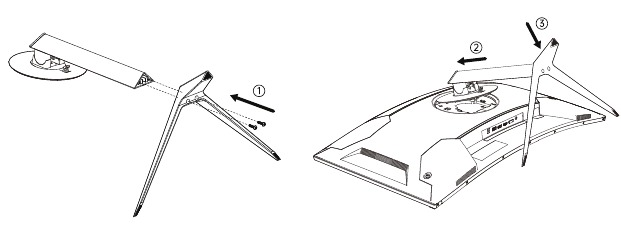

1. De voet installeren:

   1. Installeer de voet op de standaard en bevestig deze met de twee M4x16 schroeven;
   2. Kantel de voet in de richting van de tweede pijl en installeer deze in het gat in de achterkant, druk vervolgens op de hele voet en vergrendel deze in de richting van de derde pijl.

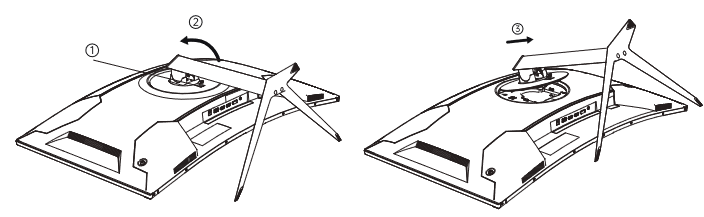

2. Als u de hele voet wilt verwijderen, doet u het volgende:

   1. Duw de schuifregelaar in de buurt van de VESA-dop op de voet omhoog;
   2. Til de voet op en haal hem eruit in de richting van de pijl.

Gebruik M4 schroeven 100x100mm
De aanbevolen schroeflengte is 8 mm (als u een wandmontagebeugel nodig heeft, moet u deze apart aanschaffen)

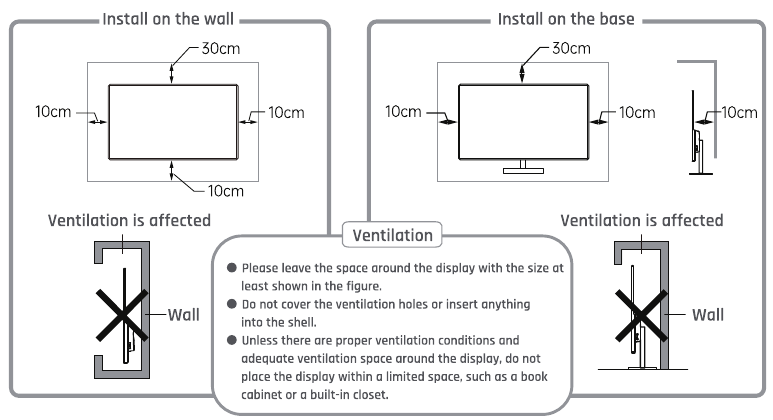

Montagelocatie

Installatiegids

• Het display moet in de buurt van een stopcontact worden geïnstalleerd dat gemakkelijk kan worden aangesloten.
• Het wordt aanbevolen om geschikte wandmontagebeugels of een voet te gebruiken voor veiligheidsdoeleinden.
• Om letsel te voorkomen, moet het display op een glad horizontaal vlak worden geplaatst of aan een stevige muur worden bevestigd.
• Als u het aan een muur moet installeren, moet dit worden gedaan door professionele technici. De onjuiste installatie van het display kan instabiliteit veroorzaken.
• Plaats het display niet op een plaats waar het kan worden blootgesteld aan mechanische trillingen.
• Plaats het display niet op een plaats waar insecten naar binnen kunnen.
• Plaats het display niet direct tegenover een airconditioner, anders kan het interne paneel condenseren, wat tot storingen kan leiden.
• Plaats het display niet op een plaats waar een sterk elektromagnetisch veld is, anders wordt het gestoord en beschadigd door de elektromagnetische golven.

Veiligheidsbescherming

Wanneer het pc-videosignaal het frequentiebereik van het display overschrijdt, zal het display de lijn- en veldsynchronisatiesignalen uitschakelen om het display te beschermen. Onder deze omstandigheid moet u de uitgangsfrequentie van de pc instellen op een acceptabel bereik zodat het display correct kan werken.

Energiebeheersysteem

Modus	Energieverbruik
Normale werking	65W
Stand-by	0.5W

Opmerking: Alle technische specificaties in de gebruikershandleiding en op de buitenverpakking kunnen zonder voorafgaande kennisgeving worden gewijzigd. Als er een subtiel verschil is tussen de gebruikershandleiding en de werkelijke werking, prevaleert de laatste.

Product technische specificaties

Eenvoudige probleemoplossing

Belangrijke veiligheidsmaatregelen

1. Lees alle instructies zorgvuldig door voordat u het product gebruikt.
2. Koppel bij het schoonmaken van het display de stroomkabel los. Veeg het display af met een zachte, vochtige doek in plaats van vloeibare of spuitreiniger. Gebruik LCD-schermreiniger in geval van een hardnekkige vlek.
3. Gebruik geen accessoires die niet door de fabrikant worden aanbevolen, anders kunnen er gevaarlijke situaties ontstaan.
4. Houd bij het loskoppelen van de stroomkabel van het display of de stroomadapter de stekker met uw hand vast in plaats van rechtstreeks aan de stroomkabel te trekken om deze los te koppelen.
5. Plaats het display niet in de buurt van water, zoals een badkuip, wastafel, gootsteen of wasmachine. Plaats het display NIET op een natte ondergrond of in de buurt van het zwembad. Gebruik geen vingers of harde voorwerpen om op het oppervlak van het LCD-scherm te drukken.
6. De groeven en gaten op de behuizing of aan de achterkant en onderkant van het display zijn ontworpen voor de ventilatie en warmteafvoer van de componenten om een betrouwbare werking te garanderen. Plaats het display dus niet op het bed, de bank, het tapijt of andere soortgelijke oppervlakken om te voorkomen dat de warmteafvoergaten worden geblokkeerd en plaats het display niet in de buurt van of boven de radiator of verwarming. Plaats het display bovendien niet in een ingebed apparaat, tenzij er voldoende ventilatie is.
7. Alleen het type voeding dat op het typeplaatje staat, mag voor het display worden gebruikt. Neem gerust contact op met de displaydealer of de plaatselijke stroomleverancier als u twijfelt over uw type voeding.
8. Voor de veiligheid gebruikt het display of de stroomadapter een stroomkabel met een driepolige stekker, waarvan de derde pool alleen correct kan worden geaard wanneer deze wordt gebruikt met een correct geaard stopcontact. Als uw stopcontact niet overeenkomt met de stekker, neem dan contact op met een elektricien om uw originele stopcontact te vervangen, zodat de stekker volledig kan worden gebruikt om de veiligheid te waarborgen.
9. Aangezien u na het verwijderen van de behuizing te maken kunt krijgen met hoogspanning of andere gevaren, mag u het display niet zelf repareren. U kunt het laten repareren door gekwalificeerd onderhoudspersoneel.
10. Koppel de stroomkabel van het display of de stroomadapter los van het stopcontact en neem contact op met gekwalificeerd onderhoudspersoneel om het display te repareren, wanneer de volgende gevallen zich voordoen:
    1. De stroomkabel of de stekker is beschadigd of versleten.
    2. Het display is van een hoogte gevallen of de behuizing is beschadigd.
    3. Elke duidelijke afwijking duidt op een noodzakelijke reparatie.
11. Plaats het display in een goed geventileerde omgeving, uit de buurt van fel licht, hoge temperaturen of vochtigheid.
12. De kamertemperatuur voor de opslag van het display is -20ºC - 55ºC, anders kan het permanent beschadigd raken.
13. Het monitorscherm is kwetsbaar, dus wees voorzichtig bij het verplaatsen of hanteren ervan!

Meer informatie
Scan de QR-code of bezoek www.ktcplay.com

Referenties

• KTC-康冠科技 品牌官方网站|显示器

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download KTC H32S17C - Displayhandleiding
