Productinformatie

Specificaties van de afstandsbediening

Tabel 2

Stroomtoevoer	2 AAA-batterijen
Signaalbereik	8 m
Toegestane omgevingstemperatuur	-5°C... 60°C

Gebruik met multi-split airconditioner

De binnenunit kan worden gebruikt in een systeem met een multi-split airconditioner. In dit geval zijn de volgende functies uitgeschakeld:

• Energiebesparende functies Save+ en Power control
• Zelfreiniging (iClean 56°C)
• Geluidsreductie (Silent Mode)
• Handmatige bediening
• Detectie van koelmiddellekkage
• Automatische energiebesparende modus in stand-by modus (1 W stand-by)

IP Gateway specificaties

Tabel 3

	Unit	Value
U	V DC	5
P max	W	2.5
f (RF)	GHz	2.4 (802.11 b/g/n) (P = max. + 20 dBm)
T amb	°C	-20... 50
BUS	–	UART
IP class	–	IP40

Bediening

Overzicht binneneenheid

Legenda van Fig. 1:

1. Display
2. Voorpaneel
3. Luchtrooster
4. Luchtfilters
5. Knop voor handmatige bediening
6. Bewegingssensor (menselijke sensor)
7. Luchtstroompaneel

Display binneneenheid
Het display van de binneneenheid blijft standaard uit en licht slechts kort 15 seconden op wanneer de afstandsbediening wordt gebruikt. Deze functie is bedoeld om energie te besparen.

Tabel 4 Symbolen op het display van de binneneenheid

Symbool	Uitleg
Nummer	Temperatuurweergave, bedieningsfunctie en foutcodes
	WLAN-verbinding actief
	Weergegeven bij sommige functies, als deze zijn ingeschakeld. Geeft aan dat de AAN-timer actief is wanneer de binneneenheid is uitgeschakeld.
0F	Weergegeven bij sommige functies, als deze zijn uitgeschakeld.
dF	Automatisch ontdooien actief
FP	Vorstbeveiliging actief: de binneneenheid houdt de kamertemperatuur op minimaal 8°C.
CL	Zelfreinigingsfunctie is actief (iClean 56°C)

Overzicht afstandsbediening

Knoppen op de afstandsbediening

Tabel 5 Knoppen op de afstandsbediening

Pos.	Knop	Functie
1		In-/uitschakelen.
		Bedrijfsmodus instellen
		Save+
2		Menu
		Keuze bevestigen
		Timer instellen
		Temperatuur verhogen
		Temperatuur verlagen
3		Ventilatorsnelheid
		Verticaal/horizontaal zwenken
		Geavanceerde ionisator
	Turbo	Turbomodus
	Silent	Stille modus
	Sleep	Slaapmodus
		Kinderslot

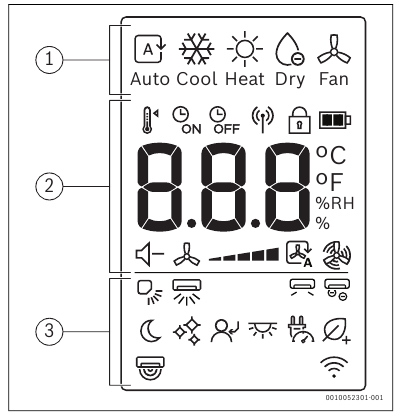

Display afstandsbediening

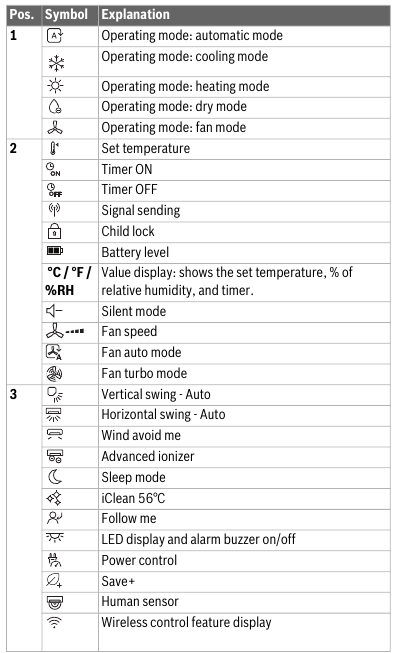

Tabel 6 Symbolen op het display van de afstandsbediening

De afstandsbediening gebruiken

Het signaalbereik is 8 m. Als er objecten in de weg staan of bepaalde fluorescentielampen in dezelfde ruimte worden gebruikt, kan dit de signaaloverdracht beïnvloeden.

• Richt de afstandsbediening op het signaalontvangstvenster van het apparaat en druk op de gewenste knop.

LET OP
De afstandsbediening kan permanent worden verhinderd correct te werken.

• Stel de afstandsbediening niet bloot aan direct zonlicht.
• Laat de afstandsbediening niet in de buurt van een verwarmingstoestel liggen.
• Bescherm de afstandsbediening tegen vocht en stoten.

Connectiviteit

Connectiviteit
Bedien de belangrijkste functies heel eenvoudig via de Bosch HomeCom Easy-app op uw mobiele apparaat.

Onjuist gebruik!
Het is de gebruiker ten strengste verboden het product te openen en ermee te werken anders dan voor de handelingen die in dit hoofdstuk zijn toegestaan. Elk onjuist gebruik kan leiden tot gevaar voor de bewoner en voor het product zelf!

Technische vereisten

Tabel 7 Technische vereisten

Besturingssysteem	Android IOS
Router	Standaardrouter met 2,4 GHz-signaal
WLAN-standaard	IEEE 802.11b/g/n

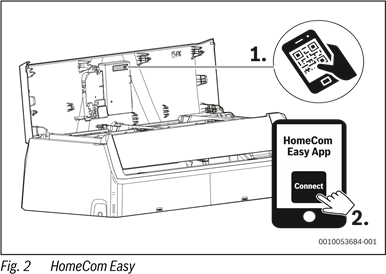

De app downloaden
De app kan worden gedownload in de Apple App Store voor iOS en de Google Play Store voor Android. Om te profiteren van de nieuwste functie- en beveiligingsupdates, moet u ervoor zorgen dat u altijd de nieuwste versie op uw mobiele apparaat hebt geïnstalleerd.

• Scan de QR-code om de app te downloaden en te installeren.
• Stel uw account in.
• Zorg ervoor dat u de gebruiksvoorwaarden accepteert.

Koppelen
De WLAN-signaalsterkte is voldoende om een verbinding met internet tot stand te brengen. Als het signaal te zwak is:

• Gebruik een WLAN-repeater.
• Schakel de binneneenheid in.
• Open de app en volg de beschreven stap.
• Scan de QR-code om het product te koppelen.

Matter-compatibiliteit
Deze airconditioner is ontworpen om compatibel te zijn met het Matter-protocol, waardoor een naadloze integratie met Alexa, Google Assistance, Apple Home of andere apparaten met Matter-ondersteuning wordt gegarandeerd, voor verbeterde interoperabiliteit en connectiviteit met uw smart home-ecosysteem.
Ondersteunde functies zijn:

• Apparaat in- en uitschakelen
• Bedrijfsmodus instellen (koelen, verwarmen, drogen, ventilator, auto)
• Kamertemperatuur bewaken
• Kamertemperatuur instellen
• Ventilatorsnelheid instellen

De beschikbare functies kunnen variëren afhankelijk van uw Matter-apparaattype.
Raadpleeg de respectieve gebruikershandleidingen of documentatie die bij die apparaten is geleverd voor specifieke instructies over het aansluiten en gebruiken van andere Matter-compatibele apparaten.

De belangrijkste bedrijfsmodus instellen

Het apparaat in-/uitschakelen

• Druk op de knop om het apparaat in of uit te schakelen: Het apparaat start in de ingestelde bedrijfsmodus.

Instellingen kunnen ook worden geselecteerd wanneer het apparaat is uitgeschakeld. Het apparaat slaat de instellingen op en behoudt ze ook in geval van een stroomstoring.

Na het uitschakelen blijft het apparaat in de stand-bymodus. Intelligente aan-uit-technologie maakt een automatische energiebesparende modus mogelijk in de stand-bymodus (stand-by van 1 W).

Automatische modus
In de automatische modus schakelt het apparaat automatisch tussen de verwarmings- en koelmodus om de gewenste temperatuur te handhaven.

• Druk herhaaldelijk op de knop totdat op het display verschijnt.
• Selecteer de gewenste temperatuur met de en knoppen.

De ventilatorsnelheid kan niet worden aangepast in de automatische modus.

Koelmodus

• Druk herhaaldelijk op de knop totdat op het display verschijnt.
• Selecteer de gewenste temperatuur met de en knoppen.
• Druk op de knop totdat de vereiste luchtsnelheid is bereikt.

Ventilatormodus

• Druk herhaaldelijk op de knop totdat op het display verschijnt.
• Druk op de knop totdat de vereiste ventilatorsnelheid is bereikt.

De temperatuur kan niet worden aangepast of weergegeven in de ventilatormodus.

Droogmodus

• Druk herhaaldelijk op de knop totdat op het display verschijnt.
• Selecteer de gewenste temperatuur met de en knoppen.

Wijzig het vochtigheidspercentage om het minimaal gewenste vochtigheidsniveau te behouden tijdens de droogmodus:

• Druk herhaaldelijk op de knop totdat %RH op het display verschijnt.
• Bevestig met de Ok knop.
• Druk op de en knoppen totdat het gewenste percentage relatieve vochtigheid wordt weergegeven. Het instelbereik is 35% - 85% in stappen van 5%. De ingestelde vochtigheid wordt weergegeven op het display van de afstandsbediening.

Deze functie is niet ontworpen om de luchtvochtigheid te verhogen. Het is specifiek bedoeld voor ontvochtiging.
De ventilatorsnelheid kan niet worden aangepast of weergegeven in de droogmodus.

Verwarmingsmodus

• Druk herhaaldelijk op de knop totdat op het display verschijnt.
• Stel de gewenste temperatuur in met de en knoppen.
• Druk op de knop totdat de vereiste ventilatorsnelheid is bereikt.

Als de buitentemperatuur erg laag is, is de verwarmingscapaciteit van het airconditioningsysteem mogelijk niet voldoende. We raden aan om extra warmtebronnen aan te sluiten.

Timer instellen

AAN- en UIT-timers kunnen worden ingesteld tussen 0 en 24 uur, in stappen van 30 minuten voor de eerste 10 uur, daarna in stappen van 1 uur. Als 0 uur is ingesteld, wordt de timer geannuleerd.

De aan-timer instellen

• Druk op de knop totdat het symbool verschijnt.
• Druk op de of knop om de gewenste tijd in te stellen. De instelling wordt kort daarna toegepast.

De uit-timer instellen

• Druk op de knop totdat het symbool verschijnt.
• Druk op de of knop om de gewenste tijd in te stellen. De instelling wordt kort daarna toegepast.

Timer annuleren

• Druk op de knop om de bijbehorende timer te selecteren.
• Stel 0,0 uur in.
  De timer wordt na korte tijd geannuleerd.

Timers combineren
De twee timers kunnen tegelijkertijd worden ingesteld. Beide timers kunnen worden geprogrammeerd om vóór de andere te worden geactiveerd

• Stel de aan-timer en de uit-timer in.
  De instellingen worden automatisch gecombineerd.

Tabel 8 Voorbeeld

Huidige tijd	13:00 uur
Instelling van AAN-timer	4,0 uur
Instelling van UIT-timer	8,5 uur
Inschakeltijd	17:00 uur
Uitschakeltijd	21:30 uur

U kunt de aan-timer en de uit-timer niet programmeren om het apparaat op verschillende temperaturen of met andere instellingen te laten werken.

Primaire bedieningsfuncties

Energiebesparingsfunctie
De volgende energiebesparingsfunctie kan op het apparaat worden geselecteerd:

Save+
Het apparaat vermindert automatisch het energieverbruik, terwijl de gewenste kamertemperatuur behouden blijft.

• Druk op de -toets om deze functie te activeren.
  De afstandsbediening geeft het symbool weer.

De Save+-functie kan alleen worden geselecteerd in de koel- en verwarmingsmodus.
Door op de -toets te drukken, wordt de Save+-werking gestopt.

De zwenkfunctie instellen
LET OP
Als de lamellen gedurende een langere periode in de laagste stand blijven staan in de koelmodus, kan er condens ontstaan. Het handmatig verstellen van de lamellen kan storingen veroorzaken.

• Gebruik alleen de afstandsbediening om de lamellen te verstellen.

De zwenkfunctie kan worden geactiveerd in de verticale of horizontale positie ( 2).

Automatische verticale zwenkmodus (omhoog/omlaag)

• ▶ Druk op de -toets.
  De afstandsbediening geeft het symbool weer.

Om de automatische verticale zwenkmodus te annuleren:

• Druk nogmaals op de-toets.

De lamellen handmatig draaien (omhoog/omlaag)

• Druk herhaaldelijk op de -toets totdat de gewenste stand is ingesteld. De instelling verandert in de volgende volgorde:


Automatische horizontale zwenkmodus (links/rechts)

• Druk 2 seconden op de -toets om de automatische horizontale zwenkmodus te activeren.
  De afstandsbediening geeft het symbool weer.

Om de automatische horizontale zwenkmodus te annuleren:

• Druk nogmaals twee seconden op de-toets.

Wanneer het apparaat wordt ingeschakeld, hervat de lamelpositie automatisch de vorige hoek.

Geavanceerde ionisator (frisse luchtfunctie)
Wanneer deze functie is geselecteerd, wordt een intern onderdeel van de binnenunit bekrachtigd en worden er ionen verspreid in de ruimte om luchtverontreinigende stoffen zoals schimmels, virussen en allergenen tegen te gaan, waardoor de luchtkwaliteit binnenshuis wordt verbeterd.

• Druk op de -toets om deze functie te activeren.
  De afstandsbediening geeft het symbool weer.

De functie afsluiten:

• Druk nogmaals op de -toets.

Turbo cool/Turbo heat
Wanneer Turbo cool/Turbo heat actief is, werkt het apparaat gedurende 30 minuten op maximaal vermogen om de ruimte snel te verwarmen of te koelen.

• Turbo cool: schakel de koelmodus in en druk op de Turbo-toets.
• Turbo heat: schakel de verwarmingsmodus in en druk op de Turbo-toets. De afstandsbediening geeft het symbool weer.

De functie afsluiten:

• Druk nogmaals op de Turbo-toets.
  Het symbool op de afstandsbediening verdwijnt.

Deze functie is alleen beschikbaar in de koel- en verwarmingsmodus.

Stille modus
Deze functie vermindert de geluiden van de binnen- en buitenunit wanneer deze in werking is. Dit is vooral 's nachts voordelig, als u rekening moet houden met uw buren.

• Druk op de Silent-toets om deze functie te activeren. De afstandsbediening geeft het symbool weer.

De functie afsluiten:

• Druk nogmaals op de Silent-toets.
  Het symbool op de afstandsbediening verdwijnt.

De ventilatorsnelheid van de binnenunit wordt verlaagd tot het minimum. Als u een hogere ventilatorsnelheid instelt voor de binnenunit, wordt de stille modus gedeactiveerd.
Wanneer het apparaat in de stille modus staat, is het mogelijk niet mogelijk om de vereiste koel-/verwarmingscapaciteit te bereiken, omdat de compressor in de buitenunit op een lage frequentie werkt.

Slaapmodus
Het doel van deze functie is om energie te besparen tijdens inactieve perioden. Na een uur verwarmt of koelt het apparaat minder intensief. Hiervoor wordt de ingestelde temperatuur met 1°C gewijzigd. Na twee uur verandert de ingestelde temperatuur nog eens met 1°C. Vervolgens blijft het op de nieuwe temperatuur.
Om de functie te activeren:

• Druk op de Sleep-toets.
  De afstandsbediening geeft het symbool weer.

Om de functie te deactiveren:

• Druk nogmaals op de Sleep-toets of na 8 uur gebruik in de slaapmodus. Het symbool op de afstandsbediening verdwijnt.

De functie is niet beschikbaar in de droog- en ventilatormodus.

Kinderslotfunctie
De toetsen van de afstandsbediening kunnen worden vergrendeld met het kinderslot.
Om de functie te activeren:

• Druk tegelijkertijd 5 seconden op de Turbo- en Sleep-toets. De afstandsbediening geeft het symbool weer.

Om de functie te deactiveren:

• Druk tegelijkertijd 3 seconden op de Turbo- en Sleep-toets. Het symbool op de afstandsbediening verdwijnt.

Vorstbeveiliging (8°C verwarming)
De vorstbeveiliging kan worden geactiveerd om de kamertemperatuur op minimaal 8°C te houden.

• Stel in de verwarmingsmodus de temperatuur in op 16°C.
• Druk 2x binnen 1 seconde op de -toets.
  Het apparaat blijft uit totdat de temperatuur onder 8°C daalt.

De functie afsluiten:

• Druk op de -toets, de -toets of een andere toets.

Fp verschijnt op het display van de binnenunit wanneer de vorstbeveiligingsfunctie actief is.

Overige functies

• Druk op de -toets.
• Druk herhaaldelijk op de -toets of de , -toetsen om de functie te selecteren.
  • = LED aan/uit-functie
  • = Vermogensregelingsfunctie
  • = Menselijke sensorfunctie
  • = Wind vermijden (Indirecte luchtstroomfunctie)
  • = iClean 56°C
  • = Volg mij-functie
  • = Draadloze bedieningsfunctie
• Bevestig de selectie met de Ok-toets.

De functie afsluiten:

• Herhaal de bovenstaande stappen.

Overschakelen van display en alarmzoemer (Stille modus)
Om het display op de binnenunit en de alarmzoemer in of uit te schakelen:

• Druk herhaaldelijk op de -toets of de , -toetsen totdat het pictogram wordt weergegeven.
• Bevestig de selectie met de Ok-toets.

Om de huidige kamertemperatuur weer te geven:

• Houd de Silent-toets 5 seconden ingedrukt.

Om de ingestelde temperatuur weer te geven:

• Houd de Silent-toets nog 5 seconden ingedrukt.

Vermogensregeling
De volgende opties voor vermogensregeling zijn beschikbaar. Er kunnen twee opties voor vermogensregeling worden geselecteerd om het energieverbruik van het apparaat te verminderen:

• Power control (100%): normale werking (de functie Power control afsluiten)
• Power control (75%): verminder het energieverbruik met 25%
• Power control (50%): verminder het energieverbruik met 50%

Om de gewenste optie voor vermogensregeling te selecteren:

• Druk herhaaldelijk op de -toets of de , -toetsen totdat wordt weergegeven.
• Bevestig met de Ok-toets.
• Druk op de - en -toetsen en selecteer het gewenste vermogensregelingsniveau (100%, 75%, 50%).
• Bevestig met de Ok-toets.

De Power control-functie kan alleen worden geselecteerd in de koelmodus.

Bewegingssensorfunctie (Menselijke sensor)
Het binnentoestel heeft een bewegingssensor aan de achterkant van het voorpaneel. De sensor detecteert bewegende objecten in een ruimte om menselijke activiteiten te bepalen.
Als de sensor gedurende 30 minuten geen beweging in de ruimte detecteert, vermindert het apparaat het vermogen. Wanneer de beweging weer in de ruimte wordt gedetecteerd, neemt het vermogen toe tot de normale werking.
De menselijke sensor ( 3, [2]) detecteert binnen een bereik van 6 meter [B], met een niet-detecteerbaar gebied van 1 meter [A] en een detecteerbaar gebied van 5 meter [1]. Het heeft ook een detectiehoek van 2,5 meter vanaf het midden van de airconditioner naar de zijkanten (zwenkfunctie) ( 4).

• Druk herhaaldelijk op de -toets of de , /-toetsen totdat het pictogram wordt weergegeven.
• Bevestig de selectie met de Ok-toets.

Veegrobots, zwenkventilatoren, door de wind voortbewogen planten en gordijnen, enz. worden allemaal geïdentificeerd als menselijke activiteiten, wat kan leiden tot het falen van de energiebesparingsfuncties van noman.

Wind vermijden (Indirecte luchtstroomfunctie)
Deze functie voorkomt een directe luchtstroom op het lichaam.

• Druk herhaaldelijk op de -toets of de , -toetsen totdat het pictogram wordt weergegeven.
• Bevestig de selectie met de Ok-toets.

De functie is alleen beschikbaar in de koelmodus, de ontvochtigingsmodus en de ventilatormodus.

iClean 56°C
Het apparaat heeft een zelfreinigende functie voor de warmtewisselaar van de binnenunit. De zelfreinigende functie verwijdert stof, schimmel en vet dat kan leiden tot onaangename geuren. Het werkt door automatisch te bevriezen, het ijs snel te ontdooien en vervolgens hete lucht te gebruiken om de wisselaar te drogen, waardoor deze onzuiverheden effectief worden verwijderd.

• Druk herhaaldelijk op de -toets of de , -toetsen totdat het pictogram wordt weergegeven.
• Bevestig de selectie met de Ok-toets.

CL verschijnt op het display van de binnenunit wanneer de zelfreiniging bezig is. De zelfreiniging eindigt automatisch na 90 tot 120 minuten.

Volg mij-functie (Follow Me)
De functie activeert de afstandsbediening op de huidige locatie om de temperatuur met tussenpozen van 3 minuten te meten. De binnenunit wordt nu geregeld met verwijzing naar deze metingen.

• Druk herhaaldelijk op de -toets of de - en -toetsen totdat het pictogram wordt weergegeven.
• Bevestig de selectie met de Ok-toets.

De Follow Me-functie is alleen beschikbaar in de koelmodus, de verwarmingsmodus en de automatische modus.

Draadloze bedieningsfunctie
Het doel van deze functie is om een verbinding tot stand te brengen via WLAN. Als het apparaat de functie niet weergeeft:

• Druk herhaaldelijk op de -toets of de - en -toetsen totdat wordt weergegeven.
• Bevestig de selectie met de Ok-toets.

Probleemoplossing

Storingen met indicatie (zelfdiagnosefunctie)
Als er tijdens bedrijf een storing optreedt, knipperen de LED's gedurende een langere periode of wordt er een foutcode weergegeven (bijv. EH 02).
Als er langer dan 10 minuten een storing aanwezig is:

• Koppel de stroomtoevoer kort los en schakel de binnenunit weer in.

Als een storing aanhoudt:

• Neem contact op met de klantenservice en geef de foutcode en details van het apparaat door.

Storingen zonder indicatie
Als er tijdens bedrijf storingen optreden die niet kunnen worden verholpen:

• Neem contact op met de klantenservice over de storing en geef details van het apparaat door.

Tabel 9

Storing	Mogelijke oorzaak
Het vermogen van de binnenunit is te laag	De temperatuur is te hoog of te laag ingesteld.
	Het luchtfilter is vuil en moet worden schoongemaakt.
	Ongunstige omgevingsomstandigheden voor de binnenunit, bijv. de ventilatieopeningen van de apparaten zijn geblokkeerd, deuren/ramen in de kamer staan open of de kamer bevat krachtige warmtebronnen.
	De geluidsarme werking is geactiveerd en voorkomt dat het volledige vermogen wordt gebruikt.
Binnenunit schakelt niet in	De binnenunit heeft een veiligheidsmechanisme om overbelasting te voorkomen. Het kan 3 minuten duren voordat de binnenunit opnieuw kan worden gestart.
	De batterijen van de afstandsbediening zijn leeg.
	De timer is ingeschakeld.
De bedrijfsmodus verandert van Cooling (koelen) of Heating (verwarmen) naar Fan Mode (ventilatiestand).	De binnenunit verandert van bedrijfsmodus om de vorming van vorst te voorkomen.
	De ingestelde temperatuur is tijdelijk bereikt.
Er komt een witte nevel uit de binnenunit	In vochtige gebieden kan er een witte nevel verschijnen als er een aanzienlijk temperatuurverschil is tussen de binnenlucht en de gekoelde lucht.
Er komt een witte nevel uit de binnenunit en de buitenunit.	Als de verwarmingsmodus direct na het automatisch ontdooien wordt geactiveerd, kan dit een witte nevel genereren als gevolg van de hogere luchtvochtigheid.
Er komt lawaai uit de binnenunit en de buitenunit.	Er kan een suizend geluid in de binnenunit worden gehoord als de positie van het luchtkanaalrooster naar achteren is ingesteld.
	Een zacht sissend geluid is normaal tijdens bedrijf. Dit wordt veroorzaakt door de stroming van koelmiddel.
	Er kunnen kraken en piepen worden gehoord, omdat de metalen en plastic onderdelen van het apparaat uitzetten of samentrekken tijdens verwarming/koeling.
	De buitenunit stoot tijdens bedrijf ook een reeks andere geluiden uit, wat normaal is.
Er komt stof uit de binnenunit of de buitenunit.	Er kan zich stof in de apparaten ophopen als ze gedurende een langere periode zijn uitgeschakeld en niet zijn afgedekt.
Onaangename geur tijdens bedrijf	Onaangename geuren in de lucht kunnen de apparaten binnendringen en zich verspreiden.
	Er kan zich schimmel op het luchtfilter bevinden en dit moet daarom worden schoongemaakt.
De ventilator van de buitenunit draait niet continu.	Variabele ventilatorregeling wordt gebruikt om een optimale werking te garanderen.
De werking is onregelmatig of onvoorspelbaar of de binnenunit reageert niet.	De binnenunit kan worden beïnvloed door storing van mobiele radiomasten of externe signaalversterkers. Koppel de binnenunit kort los van de stroomtoevoer en start deze vervolgens opnieuw op.
Luchtklep of lamellen werken niet correct	De luchtklep of lamellen zijn handmatig versteld of niet correct geïnstalleerd. Schakel de binnenunit uit en controleer of de componenten correct zijn vastgeklikt. Schakel de IDU in.

Onderhoud

Gevaar door elektrische schok of bewegende onderdelen

• Koppel de stroomtoevoer los voordat u onderhoudswerkzaamheden uitvoert.
• Laat onderhoudswerkzaamheden die hier niet worden vermeld, uitvoeren door een erkende installateur.

De batterijen vervangen

U hebt 2 AAA-batterijen nodig. Het gebruik van oplaadbare batterijen wordt niet aanbevolen.

• Verwijder het batterijklepje ( Afb. 5).
• Plaats nieuwe batterijen en let op de juiste polariteit.
• Plaats het klepje terug.

De unit en de afstandsbediening reinigen

LET OP
Schade aan de unit door onjuiste reiniging!

• Spat of giet er niet direct water op.
• Gebruik geen heet water, verdunner, schuurmiddelen of sterke oplosmiddelen.
• Reinig de binnenunit en de afstandsbediening door ze af te vegen met een zachte doek.
• Laat de buitenunit alleen reinigen door een erkende aannemer.

Het luchtfilter reinigen

LET OP
Het luchtfilter kan vervormen in direct zonlicht.

• Stel het luchtfilter niet bloot aan direct zonlicht.

Reinig het luchtfilter om de 2 weken en ook voor en na het buiten gebruik stellen gedurende langere perioden.

• Schakel de binnenunit uit.
• Klap de voorklep van de binnenunit omhoog Afb. 6, [1]).
• Verwijder de luchtkanalen en haal ze uit de unit ( Afb. 6, [2]).
• Haal de luchtfilters uit de kanalen, indien geïnstalleerd ( Afb. 6, [3]).
• Reinig de kleine luchtfilters met een handstofzuiger.
• Was het grote luchtfilter met warm water en een mild reinigingsmiddel en droog het in de schaduw.
• Bevestig het kleine luchtfilter en het grote luchtfilter opnieuw.

Buiten gebruik stellen gedurende langere perioden

Voor het buiten gebruik stellen gedurende langere perioden:

• Reinig het luchtfilter.
• Activeer de zelfreiniging van de binnenunit met de Clean (Reinigen) knop.
• Schakel na de zelfreiniging de ventilatorstand in totdat de binnenunit droog is.
• Schakel de binnenunit uit en koppel de stroomtoevoer los.
• Haal de batterijen uit de afstandsbediening.
• Bescherm de apparaten tegen stof.

Handmatige bediening

LET OP
Schade aan units door onjuiste bediening
Het is niet de bedoeling om de handmatige bediening continu te gebruiken.

• Dit mag alleen worden gebruikt voor testdoeleinden of in noodgevallen.
• Gebruik dit slechts korte tijd.
• Schakel de binnenunit uit.
• Klap de bovenklep van de binnenunit omhoog.
• Zoek de handmatige bedieningsknop aan de rechterkant van de displaybox ( 7).
• Druk met een dun voorwerp op de knop voor de handmatige bedieningsmodus:
  • Eén keer drukken: de unit wordt geforceerd in de automatische modus.
  • Twee keer drukken: de unit wordt geforceerd in de koelmodus.
  • Drie keer drukken: de binnenunit wordt uitgeschakeld.
• Gebruik de afstandsbediening om de normale modus te herstellen.

Uitleg van symbolen en veiligheidsinstructies

Uitleg van symbolen

In waarschuwingen worden signaalwoorden aan het begin van een waarschuwing gebruikt om de aard en de ernst van het daaruit voortvloeiende risico aan te geven als er geen maatregelen worden genomen om het gevaar te minimaliseren.
De volgende signaalwoorden zijn gedefinieerd en kunnen in dit document worden gebruikt:

geeft aan dat er ernstig of levensbedreigend persoonlijk letsel zal optreden.

geeft aan dat er ernstig tot levensbedreigend persoonlijk letsel kan optreden.

geeft aan dat er licht tot middelzwaar persoonlijk letsel kan optreden.
LET OP
geeft aan dat er materiële schade kan optreden.

Het infosymbool geeft belangrijke informatie aan waarbij er geen risico is voor personen of eigendommen.

Tabel 1

Symbool	Betekenis
	Waarschuwing betreffende ontvlambare stoffen: het koelmiddel R32 dat in dit product wordt gebruikt, is een gas met een lage ontvlambaarheid en een lage toxiciteit (A2L of A2).
	Draag beschermende handschoenen tijdens installatie- en onderhoudswerkzaamheden.
	Onderhoud door een gekwalificeerd persoon moet worden uitgevoerd volgens de instructies van de servicehandleiding.
	Volg voor de bediening de instructies van de gebruikershandleiding.

Algemene veiligheidsinstructies

Opmerkingen voor de doelgroep
Deze bedieningsinstructies zijn bedoeld voor de bediener van het airconditioningsysteem. Alle systeemrelevante instructies moeten in acht worden genomen. Het niet naleven van de instructies kan leiden tot materiële schade en persoonlijk letsel, inclusief levensgevaar.

• Lees en bewaar de bedieningsinstructies van alle systeemcomponenten
• Neem de veiligheidsinstructies en waarschuwingen in acht.

Beoogd gebruik
De binnenunit is bedoeld voor installatie in het gebouw met aansluiting op een buitenunit en verdere systeemcomponenten, bijv. bedieningselementen.
De buitenunit is bedoeld voor installatie buiten het gebouw met aansluiting op een of meer binnenunits en verdere systeemcomponenten, bijv. bedieningselementen.
Het airconditioningsysteem is uitsluitend bedoeld voor commercieel/residentieel gebruik waar temperatuurafwijkingen van de aangepaste instelpunten niet leiden tot schade aan levende wezens of materialen. Het airconditioningsysteem is niet geschikt om gewenste absolute vochtigheidsniveaus nauwkeurig in te stellen en te handhaven.
Elk ander gebruik wordt als ongepast beschouwd. Elke schade die kan voortvloeien uit misbruik is uitgesloten van aansprakelijkheid.
Voor installatie op speciale locaties (ondergrondse garage, machinekamers, balkon of in semi-open ruimtes):

• Raadpleeg eerst de vereisten voor de installatielocatie in de technische documentatie.

Algemene gevaren van het koelmiddel

• Dit apparaat is gevuld met koelmiddel. Als het koelmiddelgas in contact komt met vuur, kan het giftig gas genereren.
• Laat het systeem regelmatig inspecteren en onderhouden door een erkende aannemer.
• Als er een mogelijkheid is dat er koelmiddel is ontsnapt, ventileer de ruimte dan grondig en breng de erkende aannemer op de hoogte.

Ombouw en reparaties
Als wijzigingen aan het airconditioningsysteem niet correct worden uitgevoerd, kan dit leiden tot persoonlijk letsel en/of materiële schade.

• Laat werkzaamheden alleen uitvoeren door een erkende aannemer.
• Breng geen wijzigingen aan aan de buitenunit, binnenunit of andere onderdelen van het airconditioningsysteem.
• Koppel het airconditioningsysteem los van de stroomtoevoer voordat u onderhoudswerkzaamheden uitvoert.

Opmerkingen over het gebruik van het systeem
Als het airconditioningsysteem onjuist wordt gebruikt, kan dit uw gezondheid schaden.

• Ga niet langdurig direct in de luchtstroom staan.
• Zorg ervoor dat de kamertemperatuur geschikt is voor alle mensen in de kamer, inclusief baby's, kinderen, ouderen, bedlegerige of gehandicapte mensen.
• Steek nooit voorwerpen in de unit, u kunt uzelf verwonden.
  Als de unit onjuist wordt gebruikt, kan dit leiden tot verminderde prestaties en ook tot schade aan de unit en persoonlijk letsel.
• Blokkeer de luchtinlaten en -uitlaten van de unit niet.
• Sluit deuren en ramen wanneer de unit in werking is.
• Bescherm de binnenunit tegen binnendringend water.
• Controleer het montagerek van de buitenunit periodiek op slijtage en om er zeker van te zijn dat het stevig op zijn plaats zit.
• Breng geen gewicht aan op de buitenunit, bijv. voorwerpen of personen.
• Houd stof, stoom en vocht in de installatieruimte van de binnenunit tot een minimum beperkt.
• Gebruik geen licht ontvlambare gassen, bijv. uit spuitbussen, in de buurt van de units.
• Als er iets mis lijkt te zijn met de airconditioner (bijvoorbeeld een brandlucht of een defecte kabel), stop dan onmiddellijk met het gebruik ervan en koppel de stroomtoevoer los.

Veiligheid van elektrische apparaten voor huishoudelijk gebruik en soortgelijke doeleinden
De volgende vereisten zijn van toepassing in overeenstemming met EN 60335-1 om te voorkomen dat er gevaren ontstaan bij het gebruik van elektrische apparaten:
"Dit apparaat kan worden gebruikt door kinderen van 8 jaar en ouder, evenals door mensen met verminderde fysieke, zintuiglijke of mentale vermogens of gebrek aan ervaring en kennis, als ze onder toezicht staan en instructies hebben gekregen over het veilige gebruik van het apparaat en de daaruit voortvloeiende gevaren begrijpen. Kinderen mogen niet met het apparaat spelen. Reiniging en gebruikersonderhoud mogen niet door kinderen zonder toezicht worden uitgevoerd."
"Als de voedingskabel beschadigd is, moet deze worden vervangen door de fabrikant, zijn klantenservice of een vergelijkbaar gekwalificeerd persoon, zodat risico's worden vermeden."

Opmerkingen met betrekking tot deze instructies

De figuren worden samen aan het einde van deze instructies weergegeven. De tekst bevat verwijzingen naar de figuren.
Afhankelijk van het model kunnen de producten afwijken van de producten die in deze instructies worden weergegeven.

Referenties

• Google Play
• ‎HomeCom Easy in de App Store

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Bosch Climate 7000i - Handleiding airconditioner

Beschikbare talen
