Inleiding

De Seagate FireCuda 530 SSD is een veelzijdige NVMe SSD met PCIe Gen4 x4-interface. Hij is tot 12x sneller dan SATA SSD's en levert ultrasnelle prestaties en verbeterde duurzaamheid voor langdurig gebruik.

Functies

Tabel 1 De functies van de FireCuda 530 SSD

Referenties

In geval van strijdigheid tussen dit document en de volgende referentiedocumenten, heeft dit document voorrang.

• PCIe-specificaties
  • PCIe - PCI Express elektromechanische specificatie, revisie 4.0
  • NVMe - Non Volatile Memory Express-specificatie 1.4
  • PCIe CEM - PCI Express Card elektromechanische specificatie, revisie 1.1
  • PCI Express M.2-specificatie, revisie 1.1
• Seagate-downloads zijn beschikbaar op de Seagate-supportpagina hier:
  https://www.seagate.com/support/

Modellen

Revisiegeschiedenis

Specificaties

Modellen en capaciteit

Tabel 2 Modellen en capaciteit

OPMERKING
Over capaciteit:

• Sectorgrootte: 512 bytes (standaard) en 4K
• Door de gebruiker adresseerbare LBA-telling = (97696368) + (1953504 x (gewenste capaciteit in GB-50,0)) van International Disk Drive Equipment and Materials Association (IDEMA) (LBA1-03_standard.doc)

Prestaties

Tabel 3 Willekeurige en sequentiële lees- en schrijfprestaties

OPMERKING
Over prestaties:

• Nieuwe (FOB) prestaties verkregen op een nieuw geformatteerde schijf. De prestaties kunnen variëren afhankelijk van de firmwareversie, de systeemhardware en de configuratie van de SSD.
• De prestaties zijn gebaseerd op AMD Gen4 X570 + 8 Core CPU + 16 GB DDR4 (3200 MHz).
• CrystalDiskMark 7.0.0, 1GB-bereik, QD=16, Thread=1 (standaardaffiniteit ingeschakeld).
• Sequentieel lezen/schrijven wordt gemeten tijdens het vijf keer testen van 1000 MB door CrystalDiskMark.

Stroomverbruik

Tabel 4 Stroomverbruik

OPMERKING Over stroomverbruik:

• De gemiddelde waarde van het stroomverbruik is gebaseerd op een conversie-efficiëntie van 100%.
• Gebaseerd op de SU6SExxx-serie onder omgevingstemperatuur.
• Gebruik CrystalDiskMark 6.0.2 x64 1GB-bereik, QD128, Thread=1. Meten van het stroomverbruik tijdens sequentieel lezen en sequentieel schrijven.
• De gemeten voedingsspanning is 3,3 V.
• Gemeten onder omgevingstemperatuur.
• Het stroomverbruik kan verschillen afhankelijk van de flashconfiguratie en het platform.
• Het stroomverbruik tijdens lees- en schrijfhandelingen wordt gemeten op Gen4 X570 + 8 Core CPU.

Omgevingsomstandigheden

Tabel 5 Temperatuur, vochtigheid, schokken

OPMERKING
Temperatuur wordt gemeten zonder condensatie. De temperatuur in de werkingsmodus wordt gemeten door een temperatuursensor, SMART-attribuut.
Luchtstroom wordt aanbevolen. Luchtstroom zorgt ervoor dat het apparaat op de juiste temperatuur kan worden gebruikt voor elk onderdeel tijdens omgevingen met zware workloads.
Schok- en trillingsresultaten gaan ervan uit dat de SSD stevig is gemonteerd en dat de ingangstrilling wordt toegepast op de SSD-montage. Deze specificaties hebben geen betrekking op verbindingsproblemen die kunnen voortvloeien uit testen op dit niveau. De gemeten specificatie is in de vorm van root mean square (RMS).

• Niet-operationele schokken. De limieten van niet-operationele schokken zijn van toepassing op alle omstandigheden van hantering en transport. Dit omvat zowel geïsoleerde SSD's als geïntegreerde SSD's. Schokken kunnen worden toegepast in de X-, Y- of Z-as.
• Niet-operationele trillingen. De limieten van niet-operationele trillingen zijn van toepassing op alle omstandigheden van hantering en transport. Dit omvat zowel geïsoleerde SSD's als geïntegreerde SSD's. Trillingen kunnen worden toegepast in de X-, Y- of Z-as.

Betrouwbaarheid/duurzaamheid

Tabel 6 Betrouwbaarheid/duurzaamheid

OPMERKING
Over duurzaamheid:

• De SSD behaalt de gespecificeerde MTBF in een operationele omgeving die voldoet aan het operationele temperatuurbereik dat in deze handleiding wordt gespecificeerd. De bedrijfstemperaturen worden gemeten door een temperatuursensor.
• Duurzaamheidsclassificatie geldig voor SSD levensduur resterend > 1%.

Mechanische afmetingen en tekeningen

Deze sectie bevat het gewicht, de afmetingen en de mechanische tekeningen.

Tabel 7 FireCuda 530 SSD gewicht en afmetingen

Tabel 8 FireCuda 530 SSD met koellichaam gewicht en afmetingen

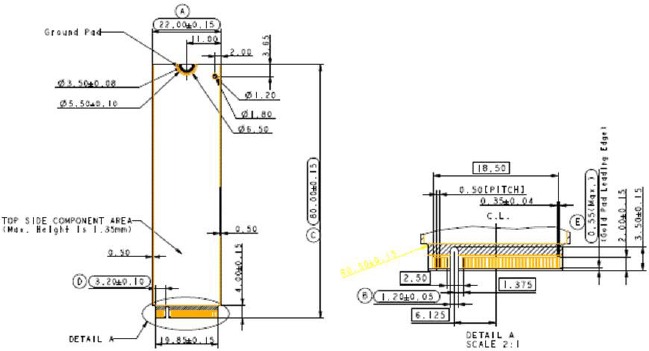

Figuur 1 FireCuda 530 SSD M2 2280-D2-M bovenaanzicht

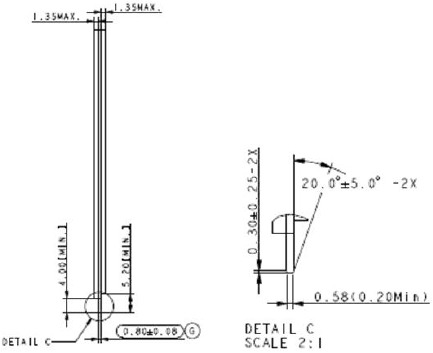

Figuur 2 FireCuda 530 SSD M2 2280-D2-M zijaanzicht

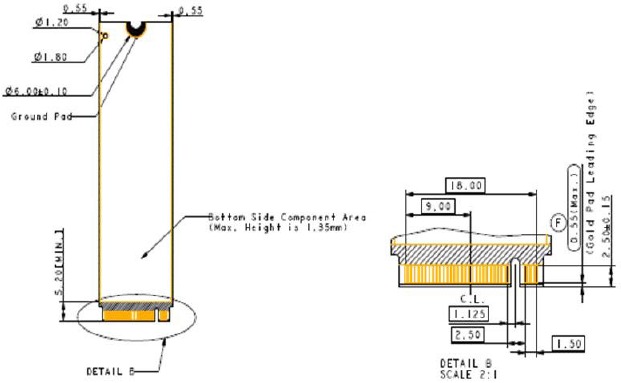

Figuur 3 FireCuda 530 SSD M2 2280-D2-M onderaanzicht

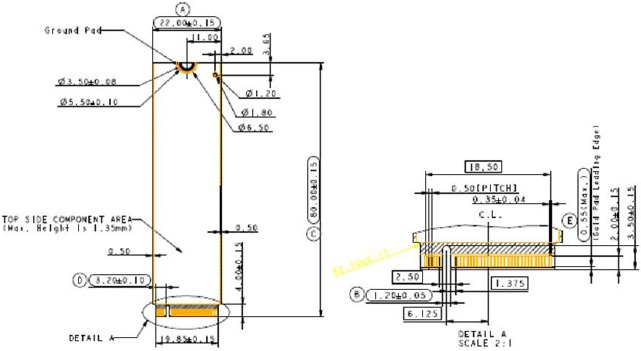

Figuur 4 FireCuda 530 SSD M2 2280-S2-M bovenaanzicht

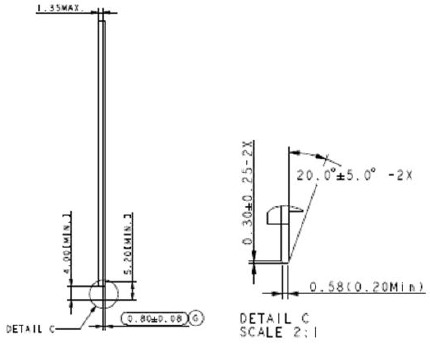

Figuur 5 FireCuda 530 SSD M2 2280-S2-M zijaanzicht

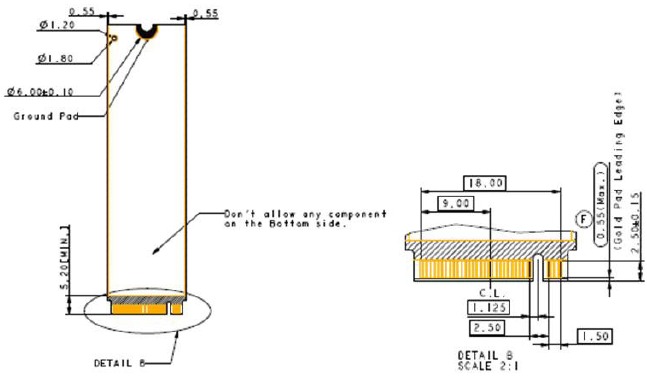

Figuur 6 FireCuda 530 SSD M2 2280-S2-M onderaanzicht

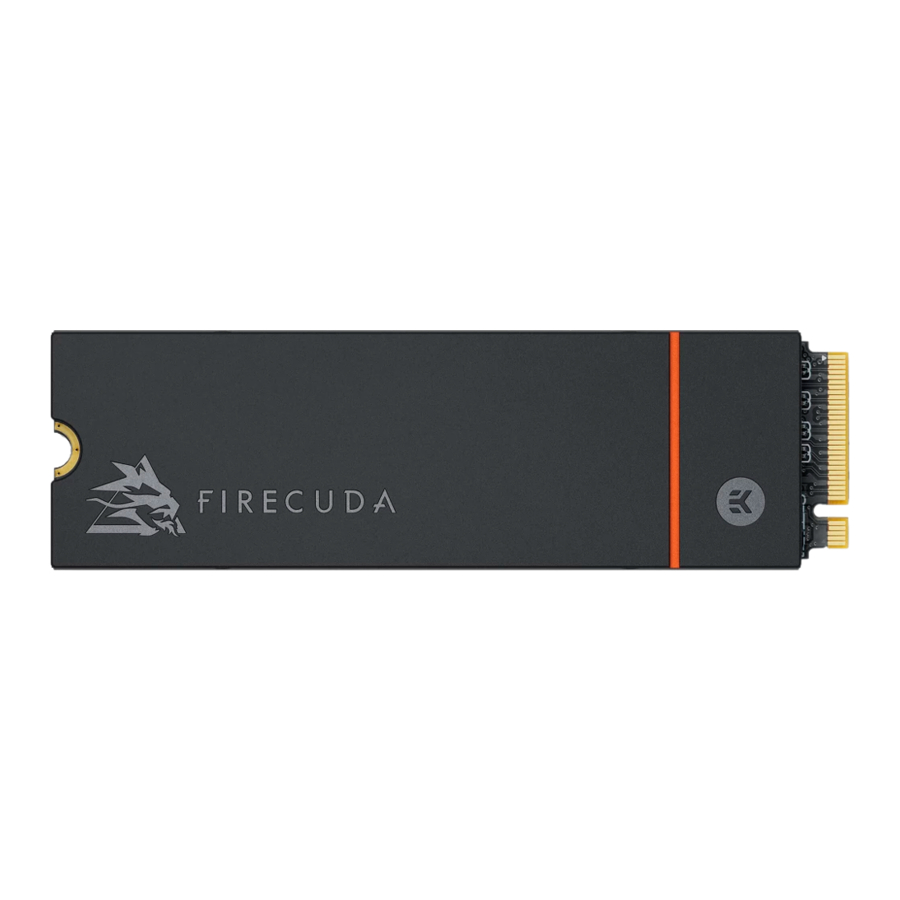

Figuur 7 FireCuda 530 SSD's met koellichaam (500 GB en 1000 GB)

Figuur 8 FireCuda 530 SSD's met koellichaam (2000 GB)

Figuur 9 FireCuda 530 SSD's met koellichaam (4000 GB)

Pin- en signaalbeschrijvingen

Tabel 9 Pinbeschrijvingen

NVMe-opdrachten

Tabel 10 Admin-opdrachten

Tabel 11 I/O-opdrachten

Tabel 12 Opdrachten voor het instellen van functies

Tabel 13 Opdrachten voor het ophalen van logboekpagina's

SMART-ondersteuning

De FireCuda 530 SSD ondersteunt de SMART-opdrachtenset.

SMART-attributen
De volgende tabel geeft een overzicht van de SMART-attributen en -beschrijvingen.

Tabel 14 SMART-attributen (logboek-ID 02h)

OPMERKINGEN
Voor (logboek-ID 02h:

• "Critical Warning [Byte 0]" (Kritieke waarschuwing [byte 0])
• Dit veld geeft kritieke waarschuwingen voor de status van de controller aan.
  • Bit#0: Available spare is below threshold (Beschikbare reserve is onder de drempelwaarde)
  • Bit#1: Temperature exceeded threshold or below an under temperature threshold (Temperatuur heeft de drempelwaarde overschreden of is onder een temperatuurdrempelwaarde)
  • Bit#2: Reliability is degraded due to excessive media or internal errors (Betrouwbaarheid is aangetast door overmatige media- of interne fouten)
  • Bit#3: Media is placed in read only mode (Media is in de alleen-lezenmodus geplaatst)
  • BIt#4: Volatile memory backup device has failed. (Apparaat voor back-up van vluchtig geheugen is defect.)
  • Bit#5 - Bit#7: Reserved (Gereserveerd)
• "Available Spare [Byte 3]" Value (percentage) = 100* [(total reserved VB - consumed VB caused by early, later bad)/ total reserved VB] ("Beschikbare reserve [byte 3]" waarde (percentage) = 100* [(totaal gereserveerde VB - verbruikte VB veroorzaakt door vroege, latere slechte)/ totaal gereserveerde VB])
• "Percentage Used [Byte 5]" (Percentage gebruikt [byte 5])
• Value (percentage) = 100* (total VB erase count/ PE cycle for total VB) (Waarde (percentage) = 100* (totaal aantal VB-wissingen/ PE-cyclus voor totale VB))

Tabel 15 SMART-attributen (logboek-ID C0h)

OPMERKINGEN
Voor logboek-ID C0h:

• "SSD Life Remaining Percent D3 [Byte 47:40]"
  • Value (percentage) = 100 *[1 - (Average of the Flash's block erase count / NAND EOL erase count)] (Waarde (percentage) = 100 *[1 - (gemiddelde van het aantal blokwissingen van de flash / NAND EOL-aantal wissingen)])
• "SSD Life Used Percent [Byte 55:48]"
  • Value (percentage) = 100 *(Average of the Flash's block erase count / NAND EOL erase count) (Waarde (percentage) = 100 *(gemiddelde van het aantal blokwissingen van de flash / NAND EOL-aantal wissingen))

Functiedetails

Flashbeheer

Foutcorrectiecode

Flashgeheugencellen zullen door gebruik verslechteren, wat willekeurige bitfouten in de opgeslagen gegevens kan genereren. Daarom past de FireCuda 530 SSD de vierde generatie LDPC (Low Density Parity Check) van het ECC-algoritme toe, dat fouten kan detecteren en corrigeren die optreden tijdens het leesproces, ervoor zorgt dat gegevens correct zijn gelezen en gegevens beschermt tegen beschadiging.

Slijtageverdeling

NAND-flashapparaten kunnen slechts een beperkt aantal programma-/wissingscycli ondergaan, en in de meeste gevallen worden de flashmedia niet gelijkmatig gebruikt. Als sommige gebieden vaker worden bijgewerkt dan andere, zou de levensduur van het apparaat aanzienlijk worden verkort. Daarom wordt Slijtageverdeling toegepast om de levensduur van NAND Flash te verlengen door schrijf- en wiscycli gelijkmatig over de media te verdelen.

Seagate biedt een geavanceerd Slijtageverdelingsalgoritme, dat het flashgebruik efficiënt over het hele flashmediagebied kan spreiden. Bovendien wordt door de implementatie van zowel dynamische als statische Slijtageverdelingsalgoritmen de levensverwachting van de NAND-flash aanzienlijk verbeterd.

Bad Block-beheer

Slechte blokken zijn blokken die niet goed functioneren of meer ongeldige bits bevatten, waardoor opgeslagen gegevens instabiel worden en hun betrouwbaarheid niet kan worden gegarandeerd. Blokken die door de fabrikant als slecht zijn geïdentificeerd en gemarkeerd, worden "Vroege Slechte Blokken" genoemd. Slechte blokken die zich ontwikkelen tijdens de levensduur van de flash, worden "Latere Slechte Blokken" genoemd. Seagate implementeert een efficiënt algoritme voor het beheer van slechte blokken om de in de fabriek geproduceerde slechte blokken te detecteren en slechte blokken te beheren die bij gebruik verschijnen. Deze praktijk voorkomt dat gegevens worden opgeslagen in slechte blokken en verbetert de gegevensbetrouwbaarheid verder.

TRIM

TRIM is een functie die de lees-/schrijfprestaties en -snelheid van solid-state drives (SSD) helpt verbeteren. In tegenstelling tot harde schijven (HDD) kunnen SSD's bestaande gegevens niet overschrijven, dus de beschikbare ruimte wordt geleidelijk kleiner bij elk gebruik. Met de TRIM-opdracht kan het besturingssysteem de SSD informeren welke gegevensblokken niet meer in gebruik zijn en permanent kunnen worden verwijderd. De SSD voert dus de wisactie uit, waardoor ongebruikte gegevens niet de hele tijd blokken bezetten.

SMART

SMART, een acroniem voor Self-Monitoring, Analysis and Reporting Technology, is een open standaard waarmee een harde schijf automatisch zijn gezondheid kan detecteren en potentiële storingen kan melden. Wanneer een storing wordt geregistreerd door SMART, kunnen gebruikers ervoor kiezen om de schijf te vervangen om onverwachte uitval of gegevensverlies te voorkomen. Bovendien kan SMART gebruikers informeren over dreigende storingen terwijl er nog tijd is om proactieve acties uit te voeren, zoals het kopiëren van gegevens naar een ander apparaat.

Overprovisioning

Overprovisioning verwijst naar de opname van extra NAND-capaciteit in een SSD, die niet zichtbaar is en niet door gebruikers kan worden gebruikt. Met Overprovisioning worden de prestaties en IOPS (Input/output Operations per Second) verbeterd door de controller extra ruimte te bieden om P/E-cycli te beheren, wat de betrouwbaarheid en duurzaamheid ook verbetert. Bovendien wordt de schrijfversterking van de SSD lager wanneer de controller gegevens naar de flash schrijft.

Firmware-upgrade

Firmware kan worden beschouwd als een reeks instructies over hoe het apparaat met de host communiceert. Firmware wordt geüpgraded wanneer nieuwe functies worden toegevoegd, compatibiliteitsproblemen worden opgelost of de lees-/schrijfprestaties worden verbeterd.

Thermische beperking

Het doel van thermische beperking is om te voorkomen dat componenten in een SSD oververhit raken tijdens lees- en schrijfbewerkingen. Het apparaat is ontworpen met een on-die en een on-board thermische sensor, en met zijn nauwkeurigheid kan firmware verschillende niveaus van beperking toepassen om het doel van bescherming efficiënt en proactief te bereiken via SMART-lezing.

Tabel 16 Huidige versie: Thermische beperking 2.0

OPMERKING
Voor optimale prestaties:

• Zorg voor voldoende luchtstroom en koeling.

Geavanceerde apparaatbeveiligingsfuncties

NVMe-indeling

Secure Erase is een standaard NVMe-indelingsopdracht en schrijft alle "0xFF" om alle gegevens op de SSD's volledig te wissen. Wanneer deze opdracht wordt gegeven, wist de SSD-controller de opslagblokken en zet de schijf terug naar de fabrieksinstellingen.

Sanitairbewerking

De Sanitize-functie is een alternatief voor de bestaande veilige wisfunctionaliteiten via de opdracht Format NVM en zorgt voor een robuuste gegevensbeveiliging door ervoor te zorgen dat de gebruikersgegevens van de media, caches en de Controller Memory Buffer van de schijf allemaal worden gewist door de blokwisbewerkingen, het overschrijven of vernietigen van de versleutelingssleutel. De volgende tabel illustreert de soorten ondersteunde Sanitize-bewerkingen.

Tabel 17 Ondersteunde Sanitize-bewerkingen

OPMERKING
Het voltooien van de Sanitize Overschrijf-opdracht duurt minstens een uur per terabyte per doorgang. Het aantal doorgangen is selecteerbaar voor de schijf. De NVMe-specificatie standaard is 16 doorgangen. Neem contact op met Seagate Support voor meer gedetailleerde informatie.

Levensduurbeheer van het product

Totaal aantal geschreven bytes

TBW (total bytes written) is een meting van de verwachte levensduur van de SSD's, die de hoeveelheid gegevens vertegenwoordigt die naar het apparaat is geschreven. Om de TBW van een SSD te berekenen, wordt de volgende vergelijking toegepast:
TBW = [(NAND-uithoudingsvermogen) x (SSD-capaciteit)] / WAF

NAND-uithoudingsvermogen: NAND-uithoudingsvermogen verwijst naar de P/E-cyclus (Program/Erase) van een NAND-flash. SSD-capaciteit: De SSD-capaciteit is de specifieke capaciteit in totaal van een SSD.

WAF: Write Amplification Factor (WAF) is een numerieke waarde die de verhouding weergeeft tussen de hoeveelheid gegevens die een SSD-controller moet schrijven en de hoeveelheid gegevens die de flashcontroller van de host schrijft. Een betere WAF, die in de buurt van 1 ligt, garandeert een beter uithoudingsvermogen en een lagere frequentie van gegevens die naar het flashgeheugen worden geschreven.

Indicator voor mediaslijtage

Werkelijke levensduurindicator gerapporteerd door SMART-kenmerk byte-index [5], Percentage gebruikt, adviseert gebruiker om de schijf te vervangen wanneer 100% wordt bereikt.

Alleen-lezenmodus

Einde levensduur
Wanneer de schijf is verouderd door geaccumuleerde programma-/wissingscycli, kan mediaslijtage leiden tot een toenemend aantal latere slechte blokken. Wanneer het aantal beschikbare reserves lager is dan de drempelwaarde (5%, SMART-kenmerklog ID 02h Byte4), zal de schijf Host via AER-gebeurtenis en Kritieke Waarschuwing informeren om de Alleen-lezenmodus te activeren om verdere gegevensbeschadiging te voorkomen. De gebruiker moet de schijf onmiddellijk vervangen door een andere.

Een adaptieve benadering van prestatie-afstemming

Doorvoer

Op basis van de beschikbare ruimte op de schijf regelt de schijf de lees-/schrijfsnelheid en beheert de prestaties van de doorvoer. Wanneer er nog veel ruimte over is, zal de firmware continu lees-/schrijfhandelingen uitvoeren. Het is nog steeds niet nodig om garbagecollection te implementeren om geheugen toe te wijzen en vrij te geven, wat de lees-/schrijfverwerking versnelt om de prestaties te verbeteren. Omgekeerd, wanneer de ruimte opgebruikt raakt, vertraagt de schijf de lees-/schrijfverwerking en implementeert garbagecollection om geheugen vrij te geven. Daarom worden de lees-/schrijfprestaties trager.

Voorspellen & ophalen

Normaal gesproken, wanneer de Host gegevens probeert te lezen van de PCIe SSD, voert de PCIe SSD slechts één leesactie uit na ontvangst van één opdracht. De schijf past echter Voorspellen & ophalen toe om de leessnelheid te verbeteren. Wanneer de host sequentiële leesopdrachten naar de PCIe SSD geeft, verwacht de PCIe SSD automatisch dat de volgende ook leesopdrachten zullen zijn. Voordat de volgende opdracht wordt ontvangen, heeft flash de gegevens dus al voorbereid. Dienovereenkomstig versnelt dit de gegevensverwerkingstijd en hoeft de host niet zo lang te wachten om gegevens te ontvangen.

SLC-caching

Het firmware-ontwerp van het apparaat maakt momenteel gebruik van dynamische caching om betere prestaties te leveren voor een beter uithoudingsvermogen en een betere gebruikerservaring. De SLC-cachegrootte is maximaal 1/3 van de vrije capaciteit van de SSD.

Voorzorgsmaatregelen bij productinstallatie

Instructies voor apparaatbehandeling

Er zijn veel componenten gemonteerd op een enkel SSD-apparaat. Behandel de schijf met zorg, vooral als deze WLCSP-componenten (Wafer Level Chip Scale Packaging) heeft, zoals PMIC, thermische sensor of belastingsschakelaar. WLCSP is een verpakkingstechnologie die veel wordt gebruikt voor het maken van kleinere footprints. Echter, stoten of krassen kunnen deze ultra-kleine onderdelen beschadigen, dus u moet ze met de nodige voorzichtigheid behandelen. Zie Afbeelding 9.2, FireCuda 530 SSD-installatie-instructies

LAAT SSD NIET VALLEN

INSTALLEER SSD MET ZORG

BEWAAR SSD IN EEN GOEDE VERPAKKING

Instructies voor apparaatinstallatie

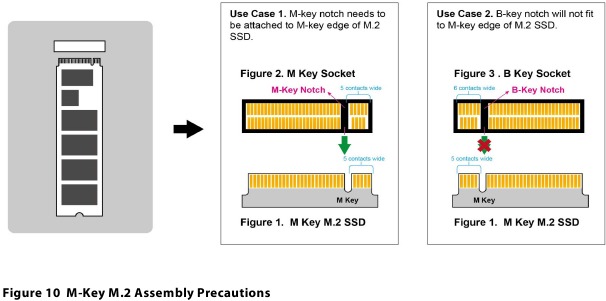

FireCuda 530 heeft de PCIe-connector met M-key, die alleen compatibel is met de M-key-socket. Zie Gebruiksscenario 1 in Afbeelding 10, M-Key M.2 Montagevoorzorgsmaatregelen. Zoals weergegeven in Gebruiksscenario 2, kan misbruik ernstige schade aan een SSD veroorzaken, inclusief doorbranden.

Bekendmakingen over koellichamen

OPMERKING
Over SSD's met koellichaam.

• Koellichamen zijn vooraf geïnstalleerd. Verwijder het koellichaam niet; u kunt de SSD beschadigen.
• Afmetingen overschrijden de standaardspecificaties voor de M.2 zonder koellichaam. Controleer of uw systeem voldoende ruimte heeft voor installatie.
• SSD's met koellichamen worden aanbevolen voor M.2 met connectoren H3.2 en hoger.
