Modellen
| Gebruikerscapaciteit | Modelnummer |
| 480 GB | XP480SE30001 |
| 960 GB | XP960SE30001 |
| 1920 GB | XP1920SE30001 |
Seagate Technology ondersteuningsdiensten
Voor ondersteuning van interne SSD's gaat u naar:https://www.seagate.com/support/products/
Voor het downloaden van firmware en tools voor veilig wissen gaat u naar: https://www.seagate.com/support/downloads/
Voor informatie over online ondersteuning en diensten gaat u naar:http://www.seagate.com/contacts/
Voor informatie over garantie-ondersteuning gaat u naar: http://www.seagate.com/support/warranty-and-replacements/
Voor informatie over gegevenshersteldiensten gaat u naar: http://www.seagate.com/services-software/seagate-recovery-services/recover/
Voor Seagate OEM- en distributiepartner- en Seagate-wederverkopersportaal gaat u naar: http://www.seagate.com/partners

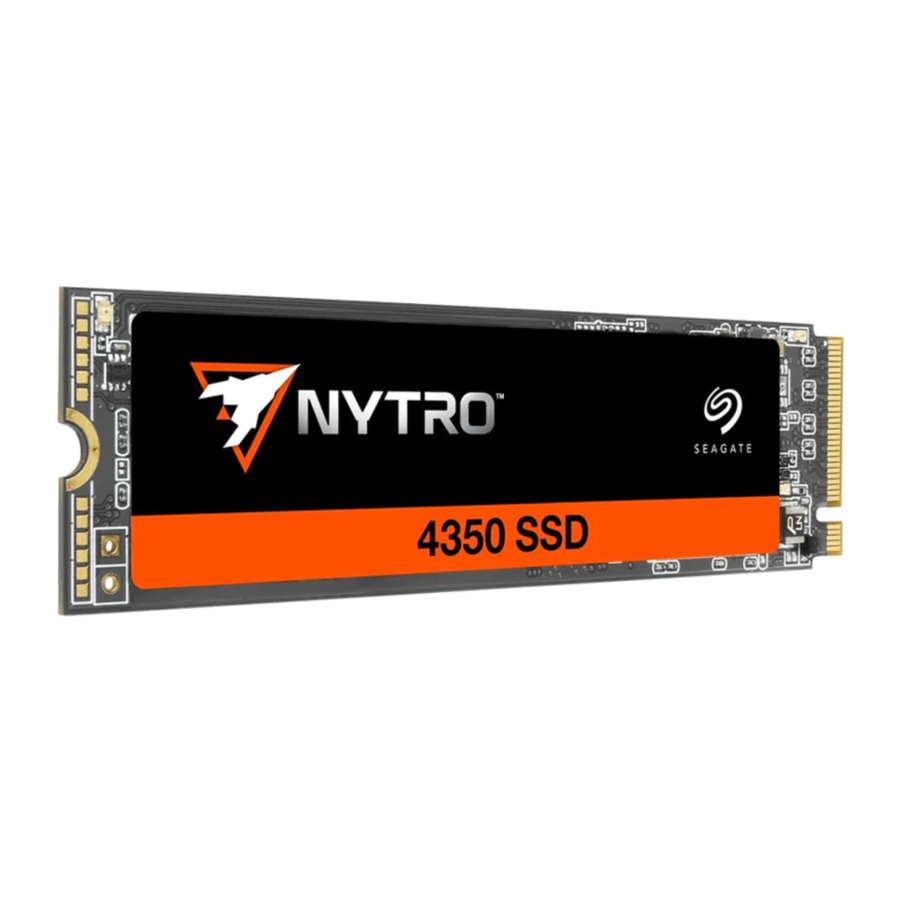

Inleiding
De Seagate Nytro 4350 SSD is een snelle, betrouwbare opslagoplossing voor opstarttoepassingen of leesintensieve workloads in datacenters. De Seagate Nytro 4350 SSD biedt een PCIe Gen 4 x 4-interface met NVMe-protocolondersteuning in een kleine M.2-vormfactor.
Tabel 1 De functies van de Nytro 4350 SSD
| Functie | Beschrijving | |
| Capaciteit (gebruiker) |
| |
| Certificeringen, Eco-naleving |
| |
| Afmetingen |
| |
| Uithoudingsvermogen |
| Uithoudingsvermogen is geldig voor SSD Life Remaining > 1% (SMART E7h>1). Zie Sectie Betrouwbaarheid en uithoudingsvermogen. |
| Vormfactor |
| |
| Interface-naleving |
| |
| NAND |
| |
| Besturingssystemen |
| |
| Willekeurige prestaties |
| De werkelijke prestaties kunnen variëren afhankelijk van de gebruiksomstandigheden en de omgeving. Zie Sectie Prestaties. |
| Sequentiële prestaties |
| De werkelijke prestaties kunnen variëren afhankelijk van de capaciteit, de gebruiksomstandigheden en de omgeving. Zie Sectie Prestaties. |
| Stroomverbruik |
| De resultaten variëren per capaciteit en modus. Zie Sectie Stroomverbruik. |
| Energiebeheer |
| |
| Gegevensbescherming bij stroomverlies |
| |
| Betrouwbaarheid |
| |
| Beveiliging |
| |
| Schokken en trillingen | Schokken
| Zie Sectie Omgevingsomstandigheden. |
Trillingen
| ||
| Temperatuurbereik (operationeel) |
| |
| Spanning |
| |
| Garantie |
| |
| Gewicht |
| |
Specificaties
Modellen en capaciteit
Tabel 2 Modellen en capaciteit
| Capaciteit | Model | Door de gebruiker adresseerbare sectoren |
| 480 GB | XP480SE30001 | 937.703.088 |
| 960 GB | XP960SE30001 | 1.875.385.008 |
| 1920 GB | XP1920SE30001 | 3.750.748.848 |
OPMERKING
Over capaciteit:
- Sectorgrootte: 512 bytes
- Door de gebruiker adresseerbare LBA-telling = (97696368) + (1953504 x (gewenste capaciteit in Gb-50,0)). Van International Disk Drive Equipment and Materials Association (IDEMA) (LBA1-03_standard.doc)
Prestaties
Tabel 3 Willekeurige en sequentiële lees- en schrijfprestaties
| Parameter | 480 GB | 960 GB | 1920 GB |
| 128KB sequentiële lezing (MB/s) | 5500 | 5500 | 5500 |
| 128KB sequentiële schrijfbewerking (MB/s) | 700 | 1400 | 2000 |
| 4KB willekeurige lezing (IOPS) | 400.000 | 600.000 | 800.000 |
| 4KB willekeurige schrijfbewerking (IOPS) | 17.000 | 34.000 | 58.000 |
| 8KB willekeurige lezing (IOPS) | 230.000 | 330.000 | 460.000 |
| 8KB willekeurige schrijfbewerking (IOPS) | 9.000 | 18.000 | 30.000 |
OPMERKING
Over prestaties:
- De prestaties kunnen variëren op basis van de firmwareversie, de systeemhardware en de configuratie van de SSD.
- De prestaties worden gemeten onder de volgende omstandigheden
- Aanhoudende sequentiële bewerking: FIO, volledig bereik, QD=32
- Aanhoudende willekeurige bewerking: FIO, volledig bereik, QD=32, 8 werkprocessen
Latentie
Tabel 4 QD1 4KB willekeurige gemiddelde latentie
| Capaciteit | Lezen (4KB) | Schrijven (4KB) |
| 480 GB | 75 | 40 |
| 960 GB | 75 | 30 |
| 1920 GB | 75 | 30 |
OPMERKING
Over latentie:
- De prestaties kunnen verschillen afhankelijk van de flashconfiguratie en het platform.
- Eenheden zijn in microseconden.
Servicekwaliteit
Tabel 5 Servicekwaliteit (QoS)
| Capaciteit | QoS (99%) | |||
| Lezen (4KB QD=1) | Schrijven (4KB QD=1) | Lezen (4KB QD=32) | Schrijven (4KB QD=32) | |
| Eenheid: µs | ||||
| 480 GB | 100 | 60 | 350 | 1600 |
| 960 GB | 100 | 50 | 300 | 970 |
| 1920 GB | 100 | 50 | 250 | 850 |
| Capaciteit | QoS (99,99%) | |||
| Lezen (4KB QD=1) | Schrijven (4KB QD=1) | Lezen (4KB QD=32) | Schrijven (4KB QD=32) | |
| Eenheid: µs | ||||
| 480 GB | 130 | 130 | 550 | 1500 |
| 960 GB | 130 | 130 | 550 | 1300 |
| 1920 GB | 130 | 130 | 450 | 1100 |
OPMERKING
Over QoS:
- QoS wordt gemeten onder de volgende omstandigheden
FIO-test: 4KB overdrachtsformaat, QD=1 of 32 bij 4KB willekeurig lees- en schrijfbewerking op het hele LBA-bereik van de SSD-prestaties in stabiele toestand en alle achtergrondbewerkingen worden normaal uitgevoerd. - Volgens willekeurige 4KB QD=1 en 32 workloads is het resultaat van QoS de maximale retourtijd die nodig is voor 99,0% en 99,99% van de opdrachten naar de host.
- QoS kan variëren op basis van de firmwareversie, systeemhardware en configuratie van de SSD.
Voedingsspanning
Tabel 6 Voedingsspanning
| Parameter | Waarde |
| Bedrijfsspanning | Min = 3,14V Max = 3,47V |
| Stijgtijd (max./min.) | 100 ms / 0,1 ms |
| Aflooptijd (max./min.) | 1 s / 10 ms |
| Minimale uitschakeltijd | 1 s |
OPMERKING
Minimale uitschakeltijd is de tijd tussen het moment waarop de stroom van de SSD wordt verwijderd (Vcc<100 mW) en het moment waarop de stroom weer op de SSD wordt aangesloten.
Energieverbruik
Tabel 7 Energieverbruik
| 480 GB | 960 GB | 1920 GB | |
| Actief lezen (RMS, max.) | 9,4 W | 10,4 W | 11,55 W |
| Actief schrijven (RMS, max.) | 6,3 W | 8,1 W | 10,7 W |
| Inactief | 3,3 W | 3,3 W | 3,3 W |
OPMERKING
Over energieverbruik:
- De gemeten voedingsspanning is 3,3 V.
- Het energieverbruik wordt gemeten tijdens het sequentiële/willekeurige lezen en schrijven uitgevoerd door FIO op Linux.
- Het energieverbruik kan variëren op basis van de firmwareversie, de systeemhardware en de configuratie van de SSD.
Omgevingsomstandigheden
Tabel 8 Temperatuur, vochtigheid, schokken
| Specificatie | Waarde | |
| Temperatuur | Bedrijfstemperatuur (met luchtstroom: 800 LFM bij 35°C) | 0°C tot 70°C |
| Niet-operationeel | -40°C tot 85°C | |
| Vochtigheid | In bedrijf | 90% |
| Niet-operationeel (opslag) | 93% | |
| Schokken Niet-operationeel | 1.500 G, duur 0,5 ms | |
| Trilling Niet-operationeel | 1,52 GRMS, (20 Hz tot 80 Hz, frequentie) | |
OPMERKING
Temperatuur wordt gemeten zonder condensatie.
De temperatuur in de bedrijfsmodus wordt gemeten door de temperatuursensor, SMART-attribuut C2h.
Luchtstroom wordt aanbevolen. Luchtstroom zorgt ervoor dat het apparaat op de juiste temperatuur kan worden gebruikt voor elk onderdeel tijdens omgevingen met zware workloads.
OPMERKING
Schok- en trillingsresultaten gaan ervan uit dat de SSD stevig is gemonteerd en dat de ingangstrilling wordt toegepast op de SSD-montage. Deze specificaties hebben geen betrekking op verbindingsproblemen die kunnen voortvloeien uit het testen op dit niveau. De gemeten specificatie is in de vorm van root mean square (RMS).
- Niet-operationele schokken. De limieten van niet-operationele schokken zijn van toepassing op alle omstandigheden van behandeling en transport. Dit omvat zowel geïsoleerde SSD's als geïntegreerde SSD's. Schokken kunnen worden toegepast in de X-, Y- of Z-as.
- Niet-operationele trillingen. De limieten van niet-operationele trillingen zijn van toepassing op alle omstandigheden van behandeling en transport. Dit omvat zowel geïsoleerde SSD's als geïntegreerde SSD's. Trillingen kunnen worden toegepast in de X-, Y- of Z-as.
Betrouwbaarheid en duurzaamheid
Tabel 9 Betrouwbaarheid en duurzaamheid
| Specificatie | Waarde |
| Gemiddelde tijd tussen storingen (MTBF) | 2 miljoen uur |
| Bitfoutpercentage | 1 fout in 1017 gelezen bits |
| Duurzaamheid |
|
OPMERKING
Over duurzaamheid:
- De SSD behaalt de gespecificeerde MTBF in een operationele omgeving die voldoet aan het operationele temperatuurbereik dat in deze handleiding is gespecificeerd. Bedrijfstemperaturen worden gemeten door de temperatuursensor, SMART-attribuut-ID C2h.
- Duurzaamheidsclassificatie geldig voor resterende levensduur van SSD > 1% (SMART E7h>1).
- Duurzaamheid wordt gekenmerkt tijdens het uitvoeren van JEDEC enterprise workload (JESD219).
Afmetingen en gewicht
Tabel 10 Afmetingen en gewicht
| Capaciteit | Gewicht | Lengte | Breedte | Hoogte |
| 480GB | 9,7 g | 80 mm ± 0,15 mm | 22 mm ± 0,15 mm | 4 mm ± 0,08 mm
|
| 960GB | 10,3 g | |||
| 1920GB | 10,5 g |

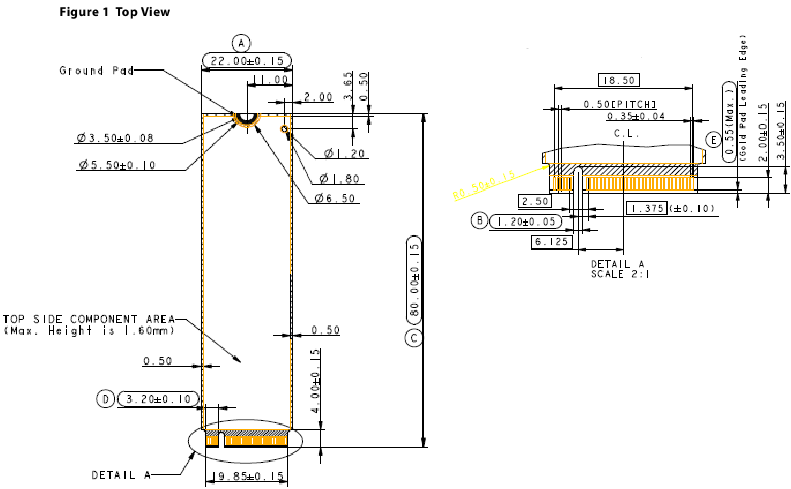

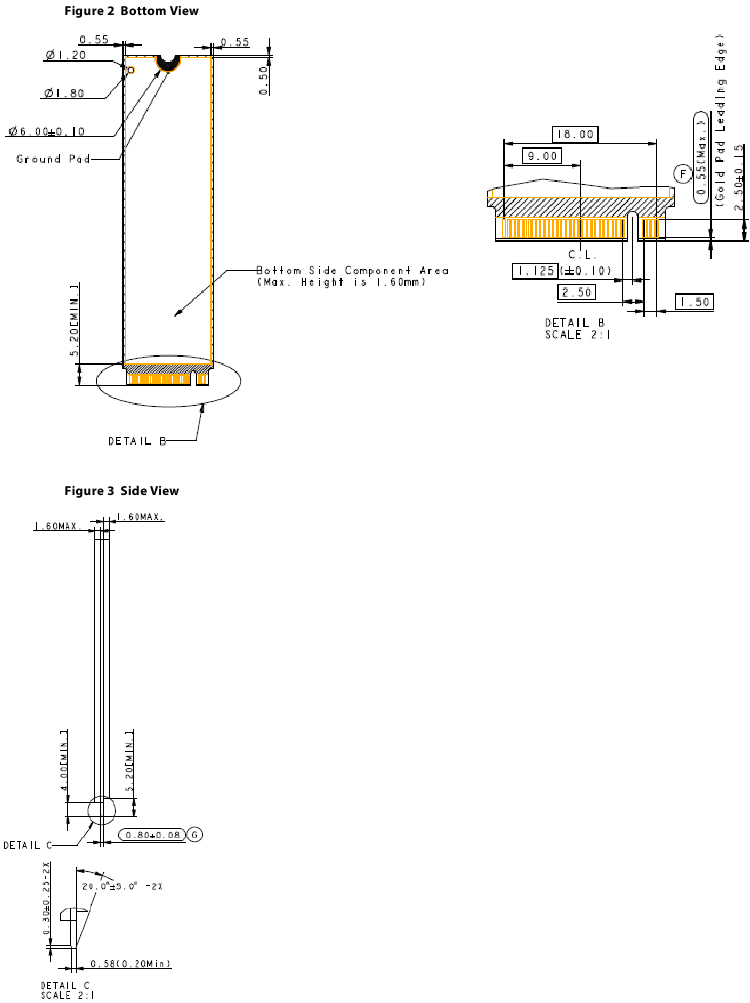

Zie de afbeeldingen 1-3.
Pin- en signaalbeschrijvingen
Tabel 11 Pinbeschrijvingen
| Pin nr. | PCIe Pin | Beschrijving |
| 1 | GND | CONFIG_3=GND |
| 2 | 3.3V | 3.3V-bron |
| 3 | GND | Aarde |
| 4 | 3.3V | 3.3V-bron |
| 5 | PETn3 | PCIe TX Differentieel signaal gedefinieerd door de PCI Express M.2-specificatie |
| 6 | N/C | Niet aangesloten |
| 7 | PETp3 | PCIe TX Differentieel signaal gedefinieerd door de PCI Express M.2-specificatie |
| 8 | N/C | Niet aangesloten |
| 9 | GND | Aarde |
| 10 | LED1# | Open drain, actief laag signaal. Deze signalen worden gebruikt om de add-in-kaart in staat te stellen statusindicatoren te leveren via LED-apparaten die door het systeem worden geleverd. |
| 11 | PERn3 | PCIe RX Differentieel signaal gedefinieerd door de PCI Express M.2-specificatie |
| 12 | 3.3V | 3.3V-bron |
| 13 | PERp3 | PCIe RX Differentieel signaal gedefinieerd door de PCI Express M.2-specificatie |
| 14 | 3.3V | 3.3V-bron |
| 15 | GND | Aarde |
| 16 | 3.3V | 3.3V-bron |
| 17 | PETn2 | PCIe TX Differentieel signaal gedefinieerd door de PCI Express M.2-specificatie |
| 18 | 3.3V | 3.3V-bron |
| 19 | PETp2 | PCIe TX Differentieel signaal gedefinieerd door de PCI Express M.2-specificatie |
| 20 | N/C | Niet aangesloten |
| 21 | GND | Aarde |
| 22 | N/C | Niet aangesloten |
| 23 | PERn2 | PCIe RX Differentieel signaal gedefinieerd door de PCI Express M.2-specificatie |
| 24 | N/C | Niet aangesloten |
| 25 | PERp2 | PCIe RX Differentieel signaal gedefinieerd door de PCI Express M.2-specificatie |
| 26 | N/C | Niet aangesloten |
| 27 | GND | Aarde |
| 28 | N/C | Niet aangesloten |
| 29 | PETn1 | PCIe TX Differentieel signaal gedefinieerd door de PCI Express M.2-specificatie |
| 30 | N/C | Niet aangesloten |
| 31 | PETp1 | PCIe TX Differentieel signaal gedefinieerd door de PCI Express M.2-specificatie |
| 32 | N/C | Niet aangesloten |
| 33 | GND | Aarde |
| 34 | N/C | Niet aangesloten |
| 35 | PERn1 | PCIe RX Differentieel signaal gedefinieerd door de PCI Express M.2-specificatie. |
| 36 | N/C | Niet aangesloten |
| 37 | PERp1 | PCIe RX Differentieel signaal gedefinieerd door de PCI Express M.2-specificatie. |
| 38 | N/C | Niet aangesloten |
| 39 | GND | Aarde |
| 40 | SMB_CLK (I/O)(0/1.8V) | SMBus Clock; Open Drain met pull-up op platform. |
| 41 | PETn0 | PCIe TX Differentieel signaal gedefinieerd door de PCI Express M.2-specificatie. |
| 42 | SMB_DATA (I/O)(0/1.8V) | SMBus Data; Open Drain met pull-up op platform. |
| 43 | PETp0 | PCIe TX Differentieel signaal gedefinieerd door de PCI Express M.2-specificatie. |
| 44 | ALERT#(O) (0/1.8V) | Alertmelding naar master; Open Drain met pull-up op platform; Actief laag. |
| 45 | GND | Aarde |
| 46 | N/C | Niet aangesloten |
| 47 | PERn0 | PCIe RX Differentieel signaal gedefinieerd door de PCI Express M.2-specificatie. |
| 48 | N/C | Niet aangesloten |
| 49 | PERp0 | PCIe RX Differentieel signaal gedefinieerd door de PCI Express M.2-specificatie. |
| 50 | PERST#(I)(0/3. 3V) | PE-Reset is een functionele reset naar de kaart zoals gedefinieerd door de PCIe Mini CEM-specificatie. |
| 51 | GND | Aarde |
| 52 | CLKREQ#(I/O) (0/3.3V) | Clock Request is een referentieklokaanvraagsignaal zoals gedefinieerd door de PCIe Mini CEM-specificatie; Ook gebruikt door L1 PM Sub-states. |
| 53 | REFCLKn | PCIe-referentiekloksignalen (100 MHz) gedefinieerd door de PCI Express M.2-specificatie. |
| 54 | PEWAKE#(I/O) (0/3.3V) | PCIe PME Wake. Open Drain met pull-up op platform; Actief laag. |
| 55 | REFCLKp | PCIe-referentiekloksignalen (100 MHz) gedefinieerd door de PCI Express M.2-specificatie. |
| 56 | Reserved for MFG DATA | Manufacturing Data-lijn. Alleen gebruikt voor SSD-fabricage. Niet gebruikt bij normaal gebruik. platform Socket. |
| 57 | GND | Aarde |
| 58 | Reserved for MFG CLOCK | Manufacturing Clock-lijn. Alleen gebruikt voor SSD-fabricage. Niet gebruikt bij normaal gebruik. Pins moeten N/C worden gelaten in het platform Socket. |
| 59 | Module Key M | Module Key |
| 60 | Module Key M | |
| 61 | Module Key M | |
| 62 | Module Key M | |
| 63 | Module Key M | |
| 64 | Module Key M | |
| 65 | Module Key M | |
| 66 | Module Key M | |
| 67 | N/C | Niet aangesloten |
| 68 | SUSCLK(32KHz) (I)(0/3.3V) | 32,768 kHz kloktoevoerinput die door de platformchipset wordt geleverd om het stroomverbruik en de kosten voor de module te verminderen. |
| 69 | N/C | PEDET (NC-PCIe) |
| 70 | 3.3V | 3.3V-bron |
| 71 | GND | Aarde |
| 72 | 3.3V | 3.3V-bron |
| 73 | GND | Aarde |
| 74 | 3.3V | 3.3V-bron |
| 75 | GNDZD | Aarde |
SMART-ondersteuning
De Nytro 4350 SSD ondersteunt de SMART-commandoset.
SMART-ID's
De volgende tabel geeft een overzicht van de SMART-ID's en -beschrijvingen.
Tabel 12 SMART-attributen (logboek-ID 02h)
| Bytes Index | Bytes | Beschrijving |
| [0] | 1 | Kritieke waarschuwing |
| [2:1] | 2 | Samengestelde temperatuur |
| [3] | 1 | Beschikbaar reserve |
| [4] | 1 | Drempelwaarde voor beschikbare reserve |
| [5] | 1 | Percentage gebruikt |
| [31:6] | 26 | Gereserveerd |
| [47:32] | 16 | Gelezen data-eenheden |
| [63:48] | 16 | Geschreven data-eenheden |
| [79:64] | 16 | Host leesopdrachten |
| [95:80] | 16 | Host schrijfopdrachten |
| [111:96] | 16 | Bezig met controller |
| [127:112] | 16 | Stroomcycli |
| [143:128] | 16 | Ingeschakelde uren |
| [159:144] | 16 | Onveilige afsluitingen |
| [175:160] | 16 | Media- en data-integriteitsfouten |
| [191:176] | 16 | Aantal foutinformatielogboekvermeldingen |
| [195:192] | 4 | Tijd voor samengestelde waarschuwingstemperatuur |
| [199:196] | 4 | Tijd voor kritieke samengestelde temperatuur |
| [201:200] | 2 | Temperatuursensor 1 (huidige temperatuur) |
| [203:202] | 2 | Temperatuursensor 2 (N/A) |
| [205:204] | 2 | Temperatuursensor 3 (N/A) |
| [207:206] | 2 | Temperatuursensor 4 (N/A) |
| [209:208] | 2 | Temperatuursensor 5 (N/A) |
| [211:210] | 2 | Temperatuursensor 6 (N/A) |
| [213:212] | 2 | Temperatuursensor 7 (N/A) |
| [215:214] | 2 | Temperatuursensor 8 (N/A) |
| [511:216] | 296 | Gereserveerd |
OPMERKING
(Optioneel) Contextuele informatie voor logboek-ID 02h:
- Kritieke waarschuwing [Byte 0]. Dit veld geeft kritieke waarschuwingen aan voor de status van de controller.
Bit#0: Beschikbaar reserve is lager dan de drempelwaarde
Bit#1: Temperatuur overschrijdt de drempelwaarde of ligt onder een lage temperatuurdrempelwaarde
Bit#2: Betrouwbaarheid is verminderd door buitensporige media- of interne fouten
Bit#3: Media is in de modus alleen-lezen geplaatst
BIt#4: Volatiele geheugenback-upapparaat is defect
Bit#5 - Bit#7: Gereserveerd - Beschikbaar reserve [Byte 3]. Deze waarde (percentage) = 100* [(totaal gereserveerde VB - verbruikte VB veroorzaakt door vroege, latere slechte)/ totaal gereserveerde VB]
- Percentage gebruikt [Byte 5]. Deze waarde (percentage) = 100* (totaal VB wis aantal/ PE-cyclus voor totaal VB).
Functiedetails
Flashbeheer
Foutcorrectiecode
Flashgeheugencellen verslechteren bij gebruik. Dit kan willekeurige bitfouten genereren in de opgeslagen gegevens. De Nytro 4350 SSD past het LDPC ECC-algoritme toe om fouten te detecteren en te corrigeren die optreden tijdens het leesproces, om ervoor te zorgen dat de SSD correct leest en om gegevens te beschermen tegen beschadiging.
Slijtagevereffening
NAND-flashapparaten kunnen slechts een beperkt aantal programma-/wiscycli ondergaan. Over het algemeen gebruikt de SSD gebieden van de flashmedia niet gelijkmatig. Als de SSD sommige gebieden vaker bijwerkt dan andere, vermindert dit de levensduur van het apparaat. Slijtagevereffening verlengt de levensduur van de NAND-flash door schrijf- en wiscycli gelijkmatig over de media te verdelen.
Het geavanceerde algoritme voor slijtagevereffening van Seagate verspreidt het flashgebruik over het hele flashmediagebied. De implementatie van dynamische en statische algoritmen voor slijtagevereffening verbetert de levensverwachting van de NAND-flash.
Beheer van slechte blokken
Slechte blokken functioneren niet goed en kunnen meer ongeldige bits bevatten. Dit kan opgeslagen gegevens onstabiel maken en de betrouwbaarheid van slechte blokken is niet gegarandeerd. Blokken die door de fabrikant als slecht zijn geïdentificeerd en gemarkeerd, worden "Early Bad Blocks" genoemd. Slechte blokken die zich ontwikkelen tijdens de levensduur van de flash, worden "Later Bad Blocks" genoemd. Het algoritme voor het beheer van slechte blokken van Seagate detecteert de in de fabriek geproduceerde slechte blokken en beheert slechte blokken die bij gebruik verschijnen. Deze praktijk voorkomt dat de schijf gegevens opslaat in slechte blokken en verbetert de betrouwbaarheid van de gegevens
TRIM
De TRIM-functie verbetert de lees-/schrijfprestaties en de snelheid van SSD's. SSD's kunnen bestaande gegevens niet overschrijven, dus de beschikbare ruimte wordt kleiner bij elk gebruik van een gegevensblok. De TRIM-opdracht wordt uitgevoerd binnen het besturingssysteem om de SSD te vertellen welke gegevensblokken permanent kunnen worden verwijderd omdat ze niet langer in gebruik zijn. De SSD wist deze ongebruikte gegevensblokken.
SMART
SMART staat voor Self-Monitoring, Analysis, and Reporting Technology. SMART is een open standaard waarmee een SSD automatisch zijn status kan detecteren en potentiële fouten kan melden. Wanneer SMART een fout registreert, kunnen gebruikers de SSD vervangen om onverwachte uitval of gegevensverlies te voorkomen. SMART kan gebruikers ook informeren over dreigende fouten terwijl er nog tijd is om gegevens naar een ander apparaat te kopiëren.
Overprovisionering
Overprovisionering (OP) behoudt een extra gebied buiten de gebruikerscapaciteit in een SSD, dat niet zichtbaar is voor gebruikers en niet door hen kan worden gebruikt. OP verbetert de prestaties en IOPS (Input/Output Operations per Second) door de controller extra ruimte te bieden om P/E-cycli te beheren. OP verbetert ook de betrouwbaarheid en het uithoudingsvermogen. Bovendien wordt de schrijfversterking van de SSD lager wanneer de controller gegevens naar de flash schrijft.
Firmware-upgrade
Firmware biedt een reeks instructies over hoe het apparaat met de host communiceert. Firmware-upgrades zijn doorgaans beschikbaar met toegevoegde functies, opgeloste compatibiliteitsproblemen en verbeterde lees-/schrijfprestaties.
Thermische throttling
Thermische throttling voorkomt dat componenten in een SSD oververhit raken tijdens lees- en schrijfbewerkingen. Het Nytro 4350 SSD-ontwerp biedt een on-die en on-board thermische sensor. Met deze nauwkeurigheid kan firmware verschillende niveaus van throttling toepassen om efficiënt en proactief te beschermen via de SMART-uitlezing.
Tabel 13 Huidige versie: Thermal Throttling 2.0
| Item | Inhoud |
| Smart reporting temperature | Flash normalized case temperature |
| Reference of temp. reading | On-board thermische sensor, Controller on-die thermische sensor |
| tmt1 threshold | 76°C per Smart reported |
| tmt2 threshold | 79°C per Smart reported |
| Protect controller threshold | 115°C from on-die thermal sensor |
| Fatal threshold | 120°C from on-die thermal sensor |
| Resume performance threshold | 72°C per Smart reported |
| Temperature polling frequency | Elke 1 seconde |
| TMT1_state impact | ±10% CE |
| TMT2_state impact | -20% CE |
Meerdere naamruimten
Een NVMe-naamruimte is een hoeveelheid niet-vluchtig geheugen (NVM) dat kan worden geformatteerd in logische blokken.
Naamruimten worden gebruikt wanneer een virtuele opslagmachine is geconfigureerd met het NVMe-protocol. De Nytro 4350 SSD ondersteunt maximaal 16 naamruimten voor meer implementatieflexibiliteit.
Garbagecollection
Garbagecollection wijst geheugen toe en geeft het vrij om de lees-/schrijfverwerking te versnellen en de prestaties te verbeteren. Wanneer er minder ruimte beschikbaar is, vertraagt de SSD de lees-/schrijfverwerking en implementeert garbagecollection om geheugen vrij te maken.
Geavanceerde apparaatbeveiligingsfuncties
Veilig wissen
Secure Erase is een standaard NVMe-formatopdracht en schrijft alle "0x00" om alle gegevens op harde schijven en SSD's volledig te wissen. Wanneer deze opdracht wordt gegeven, wist de SSD-controller zijn opslagblokken en keert terug naar de fabrieksinstellingen.
Fysieke aanwezigheid SID
TCG definieert Physical Presence SID (PSID) als een tekenreeks van 32 tekens. PSID zet de SSD terug naar de fabrieksinstelling wanneer de SSD is ingesteld via TCG Pyrite (niet-SED). De PSID-code staat op het SSD-label. PSID wist alle gegevens wanneer de SSD wordt teruggezet naar de fabrieksinstellingen.
Saneren
De Sanitize-functie gebruikt de Format NVM-opdracht om een alternatief te bieden voor de bestaande veilige wis mogelijkheden. Deze functie biedt robuuste gegevensbeveiliging door ervoor te zorgen dat de gebruikersgegevens van de SSD-media, caches en de Controller Memory Buffer worden gewist door de blokwisbewerkingen, waardoor de versleutelingssleutel wordt overschreven of vernietigd. De volgende tabel toont de typen Sanitize Operations die worden ondersteund.
Tabel 14 Sanitize Operations
| SSD-beveiligingstype | Sanitize Operation | TCG Commands | |||
| Overschrijven | Blok wissen | Crypto wissen | PSID-terugkeerproces | Directe beveiliging wissen | |
| Niet-SED (TCG Pyrite) | Ja | Ja | Nee | Ja | Nee |
OPMERKING
Sanitize Overschrijven opdracht wist alle gegevens op de schijf tot voorbij alle haalbare inspanningen om te herstellen. Voltooiing duurt minstens een uur per terabyte per doorgang. Het aantal doorgangen kan door de schijf worden geselecteerd. De NVMe-specificatie is standaard 16 passes. Neem contact op met de ondersteuning van Seagate voor meer gedetailleerde informatie.
SSD-levensduurbeheer
Schijfbewerkingen per dag (DWPD) De TBW-specificatie (Total Bytes Written) van een SSD berekent hoe vaak u de gebruikerscapaciteit van een SSD per dag kunt schrijven gedurende de garantieperiode (of een ander aantal jaren), op basis van de JEDEC-workload die wordt gebruikt om de TBW te specificeren.
DWPD = (TBW van een SSD x 1024) / (Garantiedagen x SSD-grootte in GB)
TBW meet de levensduur van de SSD. Deze meting vertegenwoordigt de hoeveelheid gegevens die naar het apparaat is geschreven. Gebruik de volgende vergelijking om de TBW van een SSD te berekenen:
TBW = [(NAND-uithoudingsvermogen) x (SSD-capaciteit)] / [WAF]
NAND-uithoudingsvermogen: NAND-uithoudingsvermogen verwijst naar de P/E-cyclus (Program/Erase) van een NAND-flash.
SSD-capaciteit: De SSD-capaciteit is de specifieke capaciteit in totaal van een SSD.
WAF: Write Amplification Factor (WAF) is een numerieke waarde. Deze waarde vertegenwoordigt de verhouding tussen de hoeveelheid gegevens die een SSD-controller moet schrijven en de hoeveelheid gegevens die de flashcontroller van de host schrijft. Een WAF, dicht bij 1, garandeert een beter uithoudingsvermogen en een lagere frequentie van gegevens die naar flashgeheugen worden geschreven.
TBW in dit document is gebaseerd op de JEDEC 218/219 workload.
Media Wear Indicator
De SMART-attribuutbyte-index [5], Percentage Used, rapporteert de Actual Life Indicator. Vervang de SSD wanneer dit aantal 100% bereikt.
Alleen-lezenmodus
(Einde levensduur)
Wanneer programma-/wiscycli de SSD verouderen, kan media-slijtage een toenemend aantal slechte blokken veroorzaken. Wanneer het aantal bruikbare goede blokken lager is dan de drempelwaarde (5%, SMART-attribuutlog-ID 02h Byte4), waarschuwt de SSD de host via een AER-gebeurtenis en Critical Warning om de alleen-lezenmodus te activeren om verdere gegevensbeschadiging te voorkomen. Wanneer dit gebeurt, vervangt u de SSD onmiddellijk.
Adaptieve benadering van prestatie-tuning
Voorspellen en ophalen
Wanneer de host gegevens van de SSD probeert te lezen, voert de SSD slechts één leesactie uit na ontvangst van één opdracht. De Nytro 4350 SSD past echter Predict and Fetch toe om de leessnelheid te verbeteren. Wanneer de host sequentiële leesopdrachten naar de SSD verzendt, verwacht de SSD dat de volgende ook leesopdrachten zijn. Daarom heeft flash de gegevens voorbereid voordat de volgende opdracht is ontvangen. Dit versnelt de gegevensverwerkingstijd en de host heeft minder wachttijd nodig om gegevens te ontvangen.
Doorvoer
Op basis van de beschikbare ruimte van de SSD regelt de Nytro 4350 SSD de lees-/schrijfsnelheid en beheert de prestaties van de doorvoer. Wanneer de SSD meer ruimte heeft, voert de firmware continu lees-/schrijf acties uit. Wanneer de SSD minder beschikbare ruimte heeft, vertraagt de lees-/schrijfverwerking en implementeert garbagecollection om geheugen vrij te maken.
Installatievoorzorgsmaatregelen
Voorzorgsmaatregelen bij het hanteren
Er zijn veel componenten gemonteerd op een enkel SSD-apparaat. Behandel de schijf voorzichtig, vooral als deze WLCSP-componenten (Wafer Level Chip Scale Packaging) bevat, zoals PMIC, thermische sensor of lastschakelaar. WLCSP is een van de verpakkingstechnologieën die op grote schaal wordt gebruikt om kleinere footprints te maken, maar eventuele stoten of krassen kunnen die ultra kleine onderdelen beschadigen, dus voorzichtig hanteren wordt sterk aanbevolen.
LAAT DE SSD NIET VALLEN
INSTALLEER DE SSD VOORZICHTIG
BEWAAR DE SSD IN EEN GESCHIKTE VERPAKKING

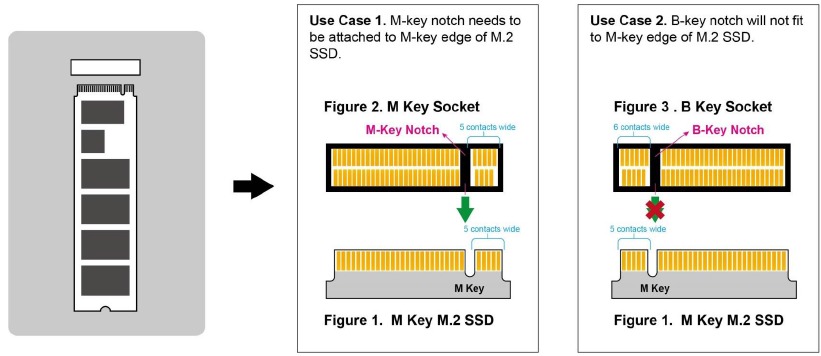

Voorzorgsmaatregelen bij montage
M Key M.2 SSD (Afbeelding 1) is alleen compatibel met de M Key (Afbeelding 2) socket. Zoals weergegeven in Gebruiksscenario 2, kan misbruik ernstige schade aan de SSD veroorzaken, inclusief doorbranden.
Seagate Technology LLC
AMERICAS
Seagate Technology LLC 47488 Kato Road, Fremont, California 94538, United States, 510-661-1000
ASIA/PACIFIC
Seagate Singapore International Headquarters Pte. Ltd. 7000 Ang Mo Kio Avenue 5, Singapore 569877, 65-6485-3888
EUROPE, MIDDLE EAST AND AFRICA
Seagate Technology Netherlands BV, Tupolevlaan, 105, 119 PA Schipol-Rijk. the Netherlands
Referenties
Productondersteuning | Seagate US
Software- en firmware-downloads | Seagate US
Contact met ons opnemen | Seagate US
Garantie en vervangingen | Seagate US
Contact met ons opnemen | Seagate US
Seagate Partners | Seagate US
Download handleiding
Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
Download Seagate Nytro 4350 Handleiding
