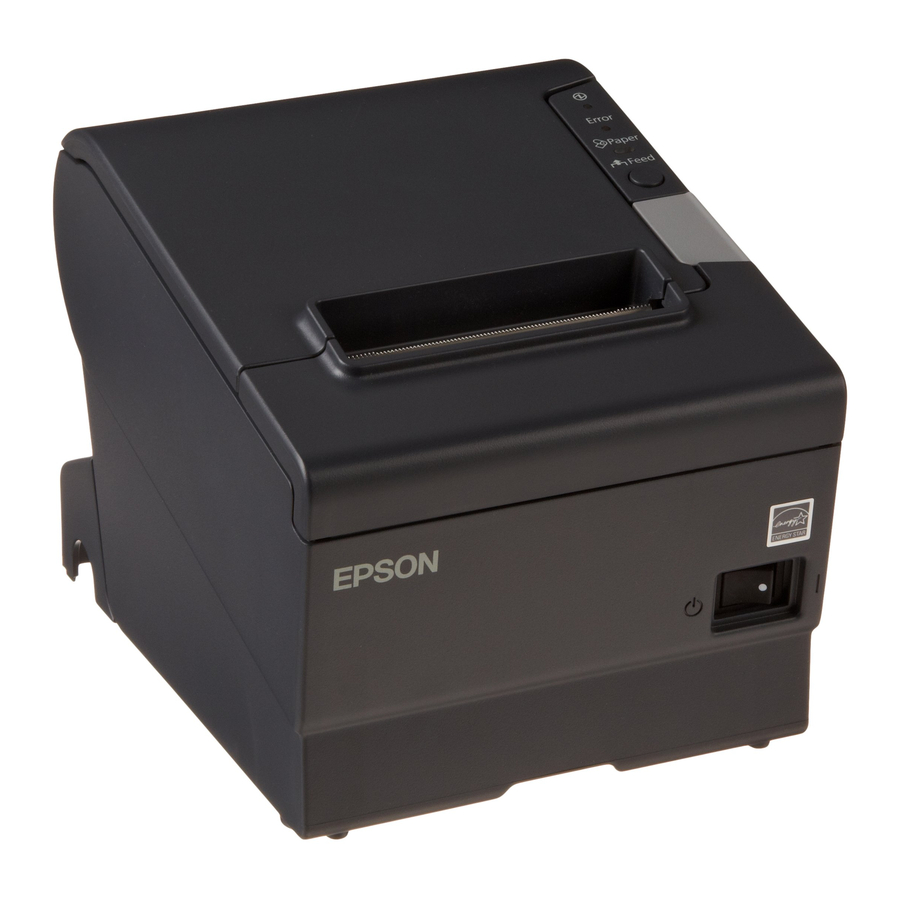

Epson TM-T88V - Label Printer Handleiding

Dit is een Klasse A product. In een huiselijke omgeving kan dit product radiostoring veroorzaken, in welk geval de gebruiker mogelijk adequate maatregelen moet nemen.

Voorzichtigheidslabels

Raak de thermische kop en het frame aan de zijkant niet aan, omdat deze na het afdrukken erg heet kunnen zijn.

Het aanraken van de handmatige snijder kan letsel veroorzaken.

Gebruiksbeperking

Wanneer dit product wordt gebruikt voor toepassingen die een hoge betrouwbaarheid/veiligheid vereisen, zoals transportmiddelen met betrekking tot luchtvaart, spoorwegen, scheepvaart, auto's enz.; apparaten voor rampenbestrijding; diverse veiligheidsvoorzieningen enz.; of functionele/precisie-apparaten enz., dient u dit product pas te gebruiken na overweging om faalveiligheden en redundanties in uw ontwerp op te nemen om de veiligheid en de totale systeembetrouwbaarheid te waarborgen. Omdat dit product niet bedoeld is voor gebruik in toepassingen die een extreem hoge betrouwbaarheid/veiligheid vereisen, zoals ruimtevaartapparatuur, hoofdcommunicatieapparatuur, nucleaire energiecontroleapparatuur of medische apparatuur met betrekking tot directe medische zorg enz., dient u zelf te beoordelen of dit product geschikt is na een volledige evaluatie.

Uitpakken

De volgende items zijn inbegrepen bij de standaard specificatieprinter. Neem contact op met uw dealer als een item beschadigd is.

• Printer
• Papierrol
• Connectorafdekking
• Afdekking van de aan/uit-schakelaar

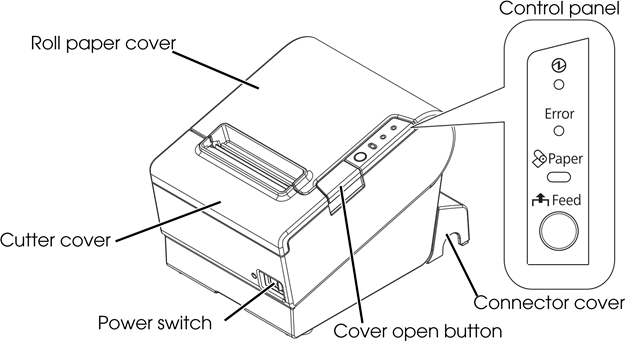

Onderdelen noemen

Bedieningspaneel
(Aan/uit) LED
Deze LED brandt wanneer de printer is ingeschakeld.

Fout-LED
Dit geeft een fout aan.

Papier-LED
Aan geeft aan dat het papier bijna op is of op is. Knipperen geeft stand-by aan.

Feed-knop
Deze knop voert papier in.

De printer horizontaal of verticaal installeren

U kunt de printer horizontaal op een vlakke ondergrond plaatsen (met de papieruitvoer aan de bovenkant) of verticaal (met de papieruitvoer aan de voorkant) door hem aan de muur te hangen met behulp van de optionele WH-10 ophangbeugelset.

Wanneer u de printer aan de muur hangt met de ophangbeugelset, moet u ervoor zorgen dat u een connectorafdekking aan de printer bevestigt.

De printer instellen

Volg de onderstaande stappen om de printer in te stellen.

1. Sluit de kabels aan.
2. Bevestig de connectorafdekking.
3. Plaats de papierrol.

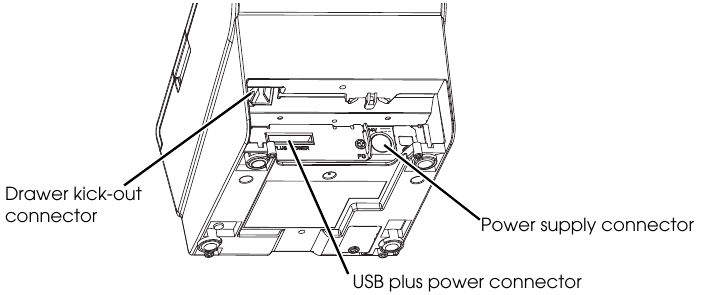

De kabels aansluiten

Schakel de printer niet in voordat u het printerstuurprogramma hebt geïnstalleerd.

1. Sluit het netsnoer en de USB- plus stroomkabel aan op de connectoren op de achterkant van de printer.

2. Sluit de interfacekabel aan op de computer.
3. Steek de stekker van het netsnoer in een stopcontact.

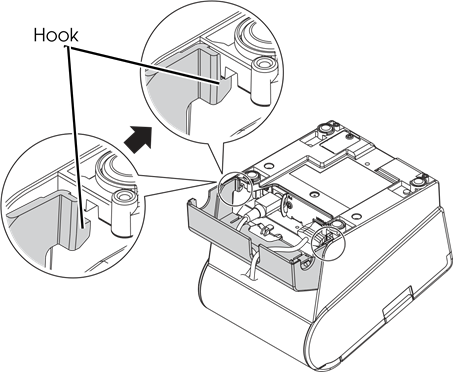

De connectorafdekking bevestigen

Volg de onderstaande stappen om de connectorafdekking te bevestigen om de kabels te beschermen.

1. Draai de printer om.
2. Plaats de twee haken aan beide zijden van de connectorafdekking zo dat ze de printerbehuizing haken.

3. Duw de connectorafdekking omlaag om op de printerbehuizing te klikken.
4. Steek elke kabel door de kabeluitgangen aan de onderkant van de connectorafdekking.
5. Draai de printer om en zorg ervoor dat de kabels niet bekneld raken.

Om de connectorafdekking te verwijderen, draait u de printer om en duwt u de connectorafdekking omlaag terwijl u beide zijden van de connectorafdekking naar binnen duwt om de haken van de printerbehuizing los te maken.

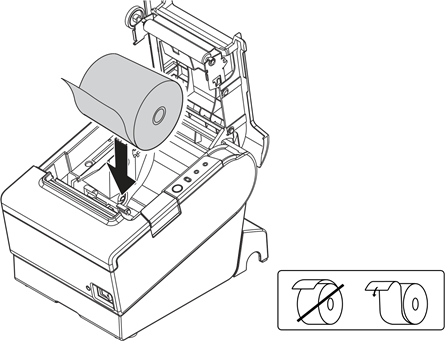

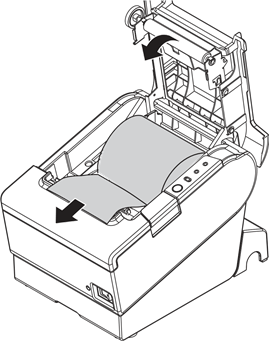

Papierrol plaatsen

Volg de onderstaande stappen om de papierrol te plaatsen.

1. Druk op de knop om de klep te openen om de klep van de papierrol te openen.

2. Verwijder de gebruikte papierrolkern, indien aanwezig, en plaats de papierrol. De juiste richting van het papier wordt weergegeven in de onderstaande afbeelding.

3. Trek wat papier eruit en sluit de klep van de papierrol.

4. Scheur het papier af.


De afdekking van de aan/uit-schakelaar bevestigen

De meegeleverde afdekking van de aan/uit-schakelaar zorgt ervoor dat de aan/uit-schakelaar niet per ongeluk wordt ingedrukt. Om deze afdekking te gebruiken, installeert u deze zoals weergegeven in de onderstaande afbeelding.

Als er een ongeluk gebeurt met de afdekking van de aan/uit-schakelaar bevestigd, trek dan onmiddellijk de stekker uit het stopcontact. Voortgezet gebruik kan brand of een schok veroorzaken.

Probleemoplossing

Geen lampjes op het bedieningspaneel

Controleer of de stroomkabel correct is aangesloten op de printer en het stopcontact.

Fout-LED brandt zonder afdrukken

• Controleer of de klep van de papierrol gesloten is. Als deze open is, sluit u deze.
• Als de Papier-LED aan is, controleer dan of de papierrol correct is geplaatst en of er nog papierrol over is.

Fout-LED knippert zonder afdrukken

• Controleer of er een papierstoring is opgetreden. Als er papier vastzit, verwijder dan het vastgelopen papier zoals beschreven hieronder en plaats de papierrol correct.
• Het afdrukken stopt als de kop oververhit raakt en wordt automatisch hervat wanneer deze is afgekoeld.
• Voor andere gevallen schakelt u de printer uit en na 10 seconden weer in.

Vastgelopen papier verwijderen

Wanneer er een papierstoring optreedt, trek het papier er nooit met geweld uit. Open de klep van de papierrol en verwijder het vastgelopen papier.

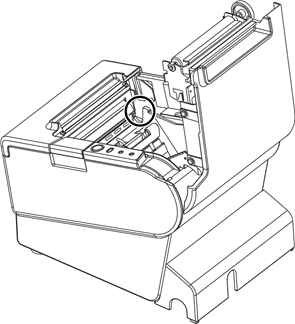

Raak de thermische kop en het frame aan de zijkant (aangegeven in de cirkel in de onderstaande afbeelding) niet aan, omdat deze na het afdrukken erg heet kunnen zijn.

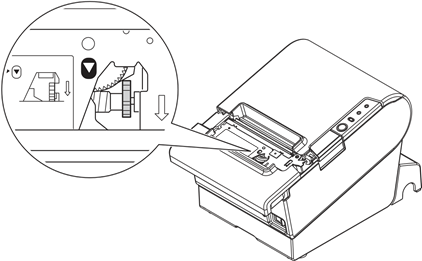

Als de klep van de papierrol niet opengaat, volgt u de onderstaande stappen.

1. Schakel de printer uit.
2. Schuif de snijderafdekking naar voren om deze te openen.

3. Draai aan de knop totdat u een driehoek in de opening ziet. Dit brengt het snijmes terug in de normale positie. Er zit een label in de buurt van de snijder om u te helpen.

4. Sluit de snijderafdekking.
5. Open de klep van de papierrol en verwijder het vastgelopen papier.

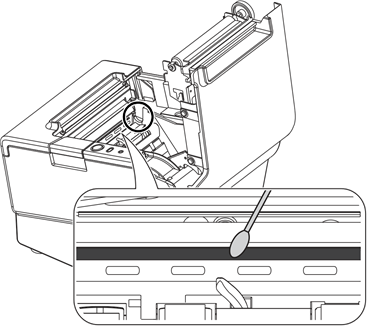

De thermische kop reinigen

Na het afdrukken kunnen de thermische kop en het frame aan de zijkant (aangegeven in de cirkel in de onderstaande afbeelding) erg heet zijn. Wees voorzichtig dat u deze niet aanraakt en laat deze afkoelen voordat u deze reinigt. Beschadig de thermische kop niet door deze met uw vingers of een hard voorwerp aan te raken.

Schakel de printer uit, open de klep van de papierrol en reinig de thermische elementen van de thermische kop met een wattenstaafje dat is bevochtigd met een alcoholhoudend oplosmiddel (ethanol of IPA).

Epson raadt aan om de thermische kop periodiek (over het algemeen om de 3 maanden) te reinigen om de kwaliteit van de bonafdruk te behouden.

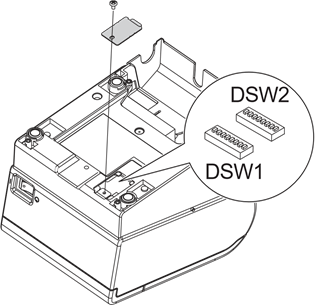

De DIP-schakelaars instellen

Zorg ervoor dat u de printer uitschakelt voordat u de afdekking van de DIP-schakelaars verwijdert. Het verwijderen ervan terwijl de printer is ingeschakeld, kan problemen veroorzaken, zoals een elektrische kortsluiting, die tot een storing van de printer leidt.

1. Schakel de printer uit.
2. Draai de printer om.
3. Verwijder de afdekking van de DIP-schakelaar door de schroef te verwijderen.

4. Stel de DIP-schakelaars in met behulp van een fijn puntig gereedschap.
5. Plaats de afdekking van de DIP-schakelaar terug en bevestig deze door de schroef te installeren.

De nieuwe instelling wordt van kracht nadat de printer is ingeschakeld.

DIP-schakeltabellen

DIP-schakelaar 1

Tabel A

DIP-schakelaar 2

Specificaties

lps: lijnen per seconde
dpi: dots per 25,4 mm (dots per inch)

Veiligheidsmaatregelen

Dit hoofdstuk bevat belangrijke informatie om te zorgen voor een veilig en effectief gebruik van dit product. Lees dit hoofdstuk zorgvuldig door en bewaar het op een toegankelijke plaats.

Schakel uw apparatuur onmiddellijk uit als deze rook, een vreemde geur of ongebruikelijke geluiden produceert. Voortgezet gebruik kan leiden tot brand. Haal onmiddellijk de stekker van de apparatuur uit het stopcontact en neem contact op met uw dealer of een Seiko Epson-servicecentrum voor advies.

Probeer dit product nooit zelf te repareren. Onjuiste reparatiewerkzaamheden kunnen gevaarlijk zijn.

Demonteer of wijzig dit product nooit. Knoeien met dit product kan leiden tot letsel of brand.

Zorg ervoor dat u de aangegeven stroombron gebruikt. Aansluiting op een onjuiste stroombron kan brand veroorzaken.

Laat geen vreemde voorwerpen in de apparatuur vallen. Het binnendringen van vreemde voorwerpen kan leiden tot brand.

Als er water of een andere vloeistof in deze apparatuur terechtkomt, trek dan onmiddellijk de stekker uit het stopcontact en neem contact op met uw dealer of een Seiko Epson-servicecentrum voor advies. Voortgezet gebruik kan leiden tot brand.

Als u de DIP-schakelaar openmaakt, zorg er dan voor dat u de kap sluit en de schroef aandraait nadat u de DIP-schakelaar hebt ingesteld. Gebruik van dit product met de kap open kan brand of een elektrische schok veroorzaken.

Gebruik geen spuitbussen met ontvlambaar gas in of rond dit product. Dit kan brand veroorzaken.

Sluit kabels niet anders aan dan beschreven in deze handleiding. Andere aansluitingen kunnen schade aan de apparatuur en brand veroorzaken.

Zorg ervoor dat u deze apparatuur op een stevige, stabiele, horizontale ondergrond plaatst. Het product kan breken of letsel veroorzaken als het valt.

Niet gebruiken op plaatsen met een hoge luchtvochtigheid of veel stof. Overmatige vochtigheid en stof kunnen schade aan de apparatuur of brand veroorzaken.

Plaats geen zware voorwerpen op dit product. Ga nooit op dit product staan of leunen. Apparatuur kan vallen of instorten, waardoor breuk en mogelijk letsel kunnen ontstaan.

Om de veiligheid te garanderen, moet u de stekker van dit product uit het stopcontact halen voordat u het voor langere tijd niet gebruikt.

Let op dat u uw vingers niet bezeert aan de handmatige snijder

• Wanneer u afgedrukt papier verwijdert
• Wanneer u andere bewerkingen uitvoert, zoals het plaatsen/vervangen van rolpapier
