Epson C7500 Series handleiding
Inleiding
Het volgende servicebulletin loodst operators door preventieve onderhoudsprocedures die ze zelf kunnen uitvoeren om hun Epson C7500 Series labelprinter als nieuw te laten functioneren.
Behandelde onderwerpen over preventief onderhoud:
- De papierbaan reinigen
- De messen van de snijplotter reinigen
- Papierstof verwijderen
Behandelde onderwerpen over technische ondersteuning:
- Verwijderen van vastgelopen labels en lijmresten
- Een vastgelopen label in de papierbaan verwijderen
Preventief onderhoud

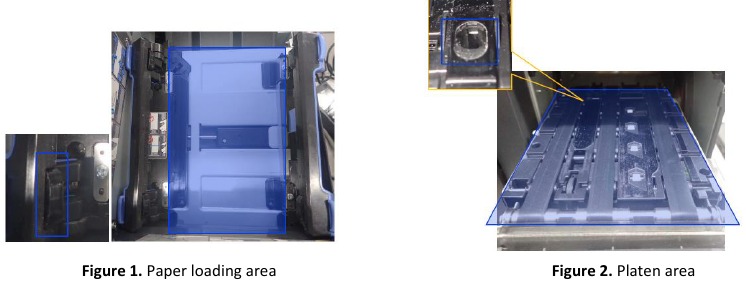

De papierbaan reinigen: de enige plaatsen langs de papierbaan die kunnen worden gereinigd, zijn het papierlaadgebied (Afbeelding 1) en het plaatgebied (Afbeelding 2). Om deze twee gebieden te reinigen, moet u een microvezeldoek gebruiken die licht bevochtigd is met gedestilleerd water en een neutraal reinigingsmiddel. Het is de bedoeling dat er geen papierstof of vuil meer in het papierlaadgebied of het plaatgebied zit; deze gebieden zijn blauw gemarkeerd in Afbeelding 1 en Afbeelding 2 hieronder.

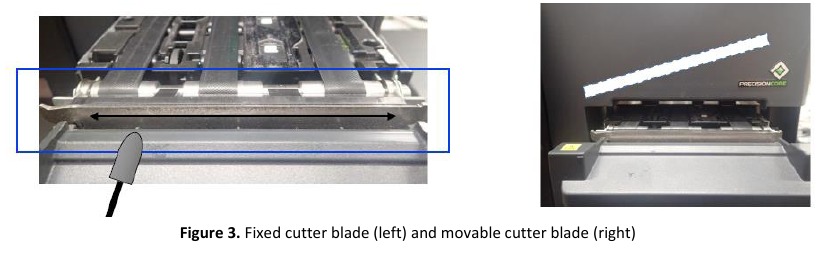

Het mes van de snijplotter reinigen: Er zitten twee messen in het apparaat: een vast mes en een beweegbaar mes. Het beweegbare mes bevindt zich in het product en is niet toegankelijk. U kunt alleen het vaste mes in het apparaat reinigen. U reinigt het vaste mes door een wattenstaafje met ontsmettingsalcohol te nemen en dit langs het vaste mes te halen, zoals weergegeven in Afbeelding 3. Zorg ervoor dat u alle papierstof of lijmresten van de snijplotter verwijdert.
Opmerking: als het beweegbare mes bot is geworden, neem dan contact op met de afdeling ondersteuning, dan sturen zij een technicus om het mes te vervangen.

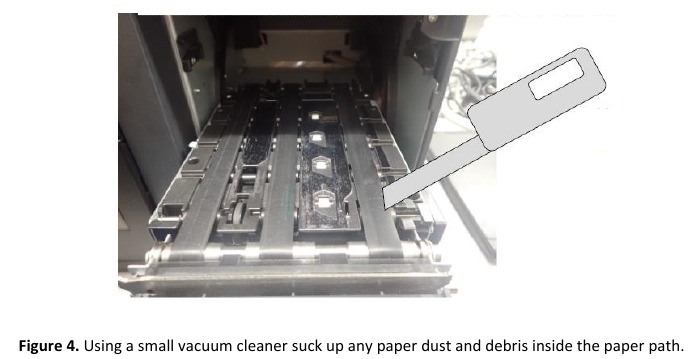

Papierstof verwijderen: Verwijder alle ophopingen van papierstof in de machine met een kleine stofzuiger, zoals weergegeven in Afbeelding 4. Gebruik geen spuitbussen/perslucht in de machine. Als u lucht in de machine spuit, kan het vuil in de machine circuleren, wat problemen met de afdrukkwaliteit kan veroorzaken.
Technische ondersteuning
Verwijderen van vastgelopen labels en lijmresten: Verwijder het vastgelopen papier volgens de methode voor het verwijderen van papierstoringen die wordt beschreven in Afbeelding 5. Controleer het plaatgedeelte en de papierhoudeenheid en controleer of er lijm of labels zijn achtergebleven.

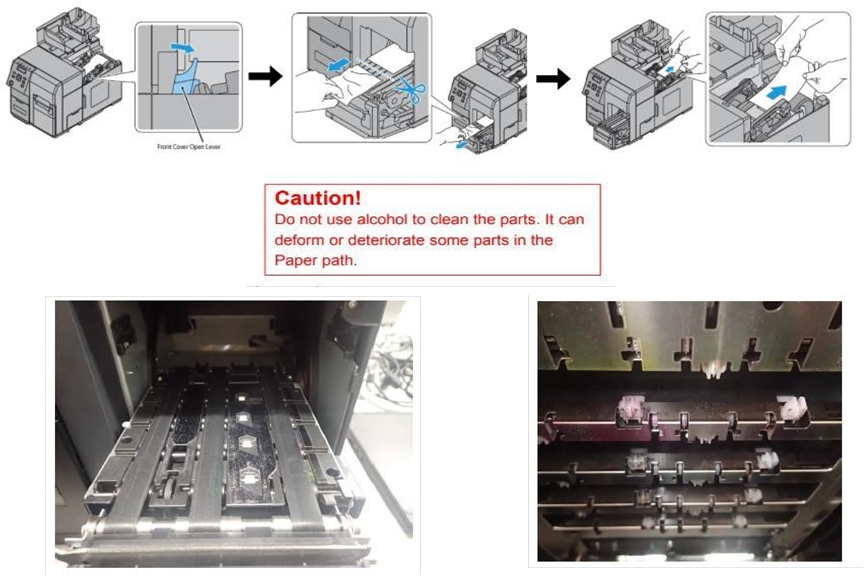

Afbeelding 5. Vastgelopen labelmedia wegsnijden van het laadstation (boven) Plaatgebied (linksonder) Bovenkant van de printengine (rechtsonder)
Een vastgelopen label in de papierbaan verwijderen: Open de voorklep en verwijder het label dat aan het oppervlak van de papierhoudeenheid is bevestigd handmatig. De operator kan geen labels verwijderen die boven de papierhoudeenheid zijn binnengekomen.

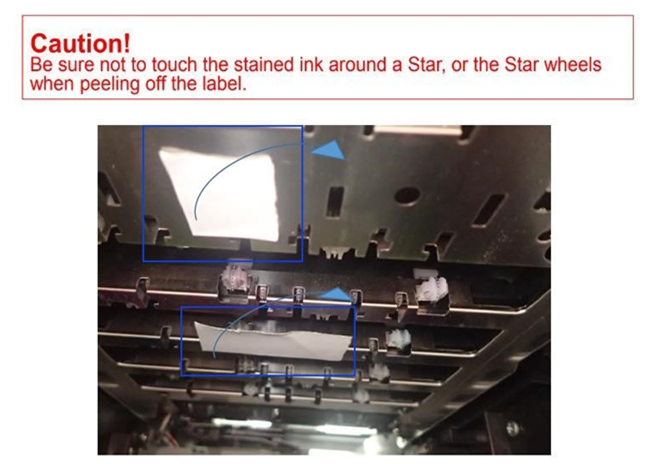

Afbeelding 6. Vastgelopen labelmateriaal bovenop de printengine
Voor aanvullende ondersteuning kunt u contact opnemen met het Vivid Data Group Support Team op 1-855-848-4332- en optie 2 selecteren
