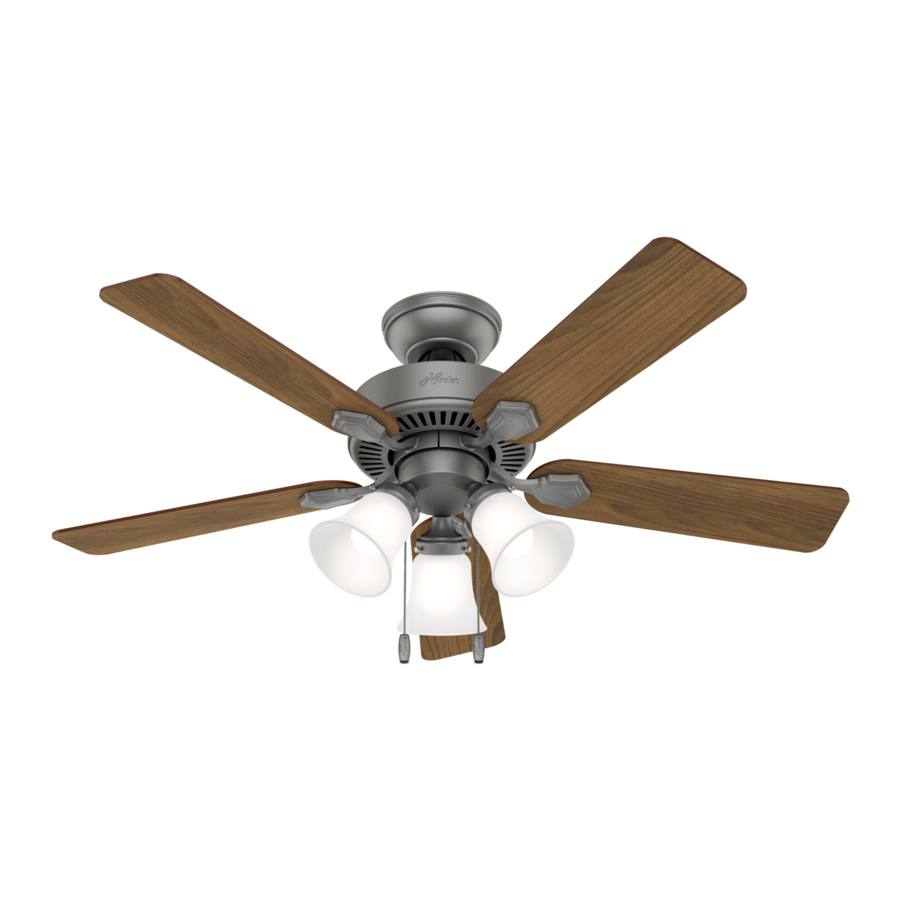

Hunter Swanson 50881 / 50882 / 50885 Handleiding
Voorbereiding
Dit zijn de tools die u nodig hebt om uw installatie te voltooien:
OPTIONEEL
Als u op een ondersteuningsstructuur monteert, hebt u ook deze tools nodig.
U moet de ventilator kunnen bevestigen aan de gebouwstructuur of een voor ventilatoren geschikte contactdoos.
Om mogelijke elektrische schokken te voorkomen, dient u, voordat u uw ventilator installeert, de stroom uit te schakelen door de stroomonderbrekers uit te schakelen naar de contactdoos die is verbonden met de locatie van de wandschakelaar.
Verwijder de transportblokken van de motor. Bewaar de schroeven. Deze zijn nodig voor de installatie van het bladijzer.

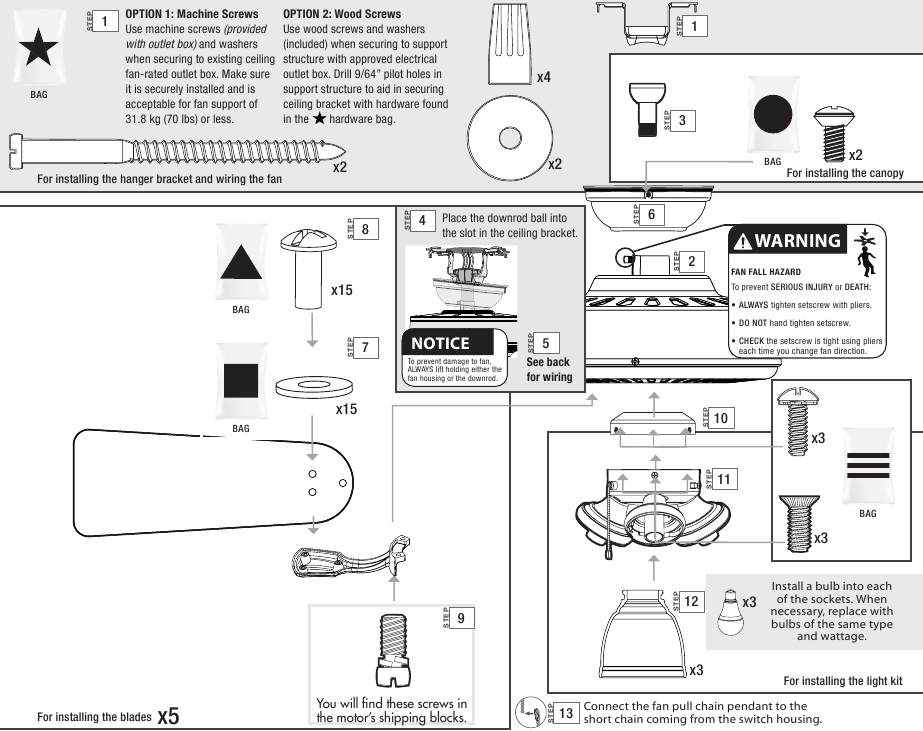

Montage-instructies
Bedradingsinstructies

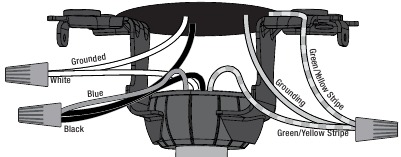

Enkele schakelaar
De plafondventilator moet geaard zijn. Als de aarddraad voor de installatielocatie niet aanwezig is, STOP dan onmiddellijk de installatie en raadpleeg een gekwalificeerde elektricien.
Alle bedrading moet in overeenstemming zijn met de nationale en lokale elektrische codes ANSI/NFPA 70. Als u niet bekend bent met bedrading of in twijfelt, raadpleeg dan een gekwalificeerde elektricien.
- Sluit de drie aardingsdraden (groen, groen/gele streep of blank koper) aan die afkomstig zijn van het plafond, de valpijp en de ophangbeugel.
- Sluit de witte (geaarde) draad van het plafond aan op de witte draad van de ventilator.
- Sluit de zwarte (niet-geaarde) draad van het plafond aan op de zwarte draad en de blauwe draad van de ventilator.

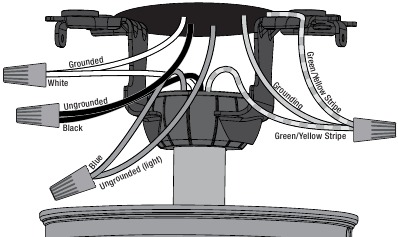

Dubbele schakelaars
- Sluit de drie aardingsdraden (groen, groen/gele streep of blank koper) aan die afkomstig zijn van het plafond, de valpijp en de ophangbeugel.
- Sluit de witte (geaarde) draad van het plafond aan op de witte draad van de ventilator.
- Sluit de zwarte (niet-geaarde) draad van het plafond aan op de zwarte draad van de ventilator.
- Sluit de tweede niet-geaarde (licht) draad van het plafond aan op de blauwe draad van de ventilator.
Opmerking: Om de draden aan te sluiten, houdt u de blanke metalen uiteinden bij elkaar en plaatst u er een draadconnector overheen, draai vervolgens met de klok mee tot deze vastzit. Draai de splitsingen omhoog en duw ze voorzichtig terug door de ophangbeugel in de contactdoos. Spreid de draden uit elkaar, met de geaarde draden aan de ene kant van de contactdoos en de niet-geaarde draden aan de andere kant van de contactdoos.
Probleemoplossing
Ventilator werkt niet
- Zorg ervoor dat de aan/uit-schakelaar is ingeschakeld.
- Trek aan de trekketting om er zeker van te zijn dat deze is ingeschakeld.
- Duw de motoromkeerschakelaar stevig naar links of rechts om ervoor te zorgen dat deze is ingeschakeld.
- Controleer de stroomonderbreker om er zeker van te zijn dat de stroom is ingeschakeld.
- Zorg ervoor dat de bladen vrij kunnen draaien.
- Schakel de stroom uit via de stroomonderbreker, maak vervolgens de baldakijn los en controleer alle aansluitingen volgens het bedradingsschema.
- Controleer de stekkerverbinding in de schakelaarbehuizing.
Overmatig wiebelen
- Zorg ervoor dat de bladen correct zijn geïnstalleerd op de bladijzeren palen.
- Schakel de stroom uit, ondersteun de ventilator voorzichtig en controleer of de ophangkogel correct is geplaatst.
- Gebruik de meegeleverde balanceerset en instructies om de ventilator in evenwicht te brengen.
Lawaaierige werking
- Zorg ervoor dat de bladen correct zijn geïnstalleerd.
- Controleer of er scheuren in de bladen zitten. Zo ja, vervang dan alle bladen.

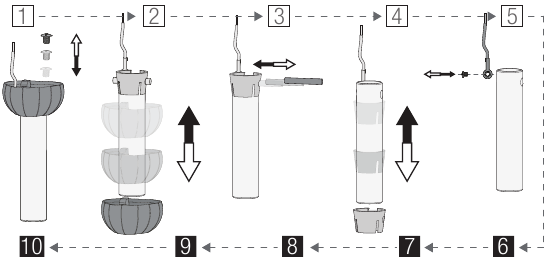

Valpijp
Als u een andere lengte van de valpijp nodig hebt, volgt u deze stappen:
Volg de stappen 1-5 om de standaard valpijp te verwijderen
Volg de stappen 6-10 om opnieuw te monteren met een nieuwe valpijp
VENTILATORVALGEVAAR
Om ERNSTIG LETSEL of DEATH te voorkomen:
- Volg ALTIJD de instructies voor de montage van de valpijp precies op.
- CONTROLEER of de valpijp correct is gemonteerd door stevig aan de ophangkogel te trekken.
- Om het risico op brand, elektrische schokken of persoonlijk letsel te verminderen, monteert u de ventilator rechtstreeks vanuit de gebouwstructuur en/of een contactdoos die is gemarkeerd als acceptabel voor ventilatorondersteuning van 70 lbs (31,8 kg) en gebruikt u de montageschroeven die bij de contactdoos zijn geleverd.
- Om mogelijke elektrische schokken te voorkomen, dient u, voordat u uw ventilator installeert of onderhoudt, de stroom uit te schakelen door de stroomonderbrekers uit te schakelen naar de contactdoos en de bijbehorende wandschakelaar. Als u de stroomonderbrekers niet in de uit-stand kunt vergrendelen, bevestigt u een opvallend waarschuwingsapparaat, zoals een label, stevig aan het servicepaneel.
- Om het risico op elektrische schokken te verminderen, moet deze ventilator worden geïnstalleerd met een isolerende wandschakelaar/-bediening.
- Om het risico op persoonlijk letsel te verminderen, mag u de bladbeugels niet buigen bij het installeren van de bladbeugels, het in evenwicht brengen van de bladen of het reinigen van de ventilator. Steek geen vreemde voorwerpen tussen de draaiende ventilatorbladen.
Wij zijn er om u te helpen!
Wij bieden telefonische ondersteuning op 1.888.830.1326 of bezoek ons op HunterFan.com.
