Hunter Aker (50387, 50386) Handleiding

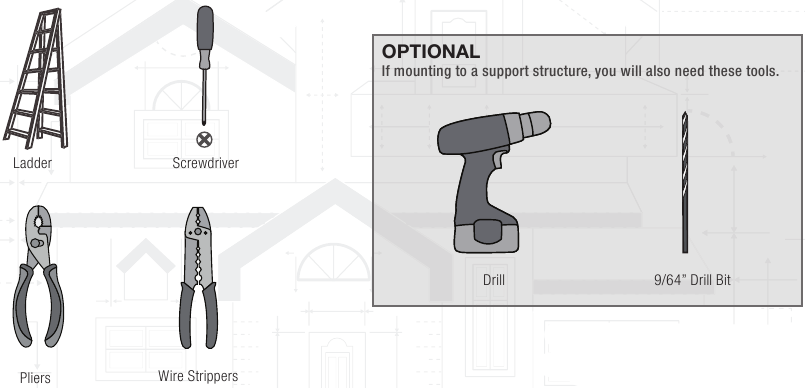

Dit zijn de hulpmiddelen die u nodig heeft om uw installatie te voltooien

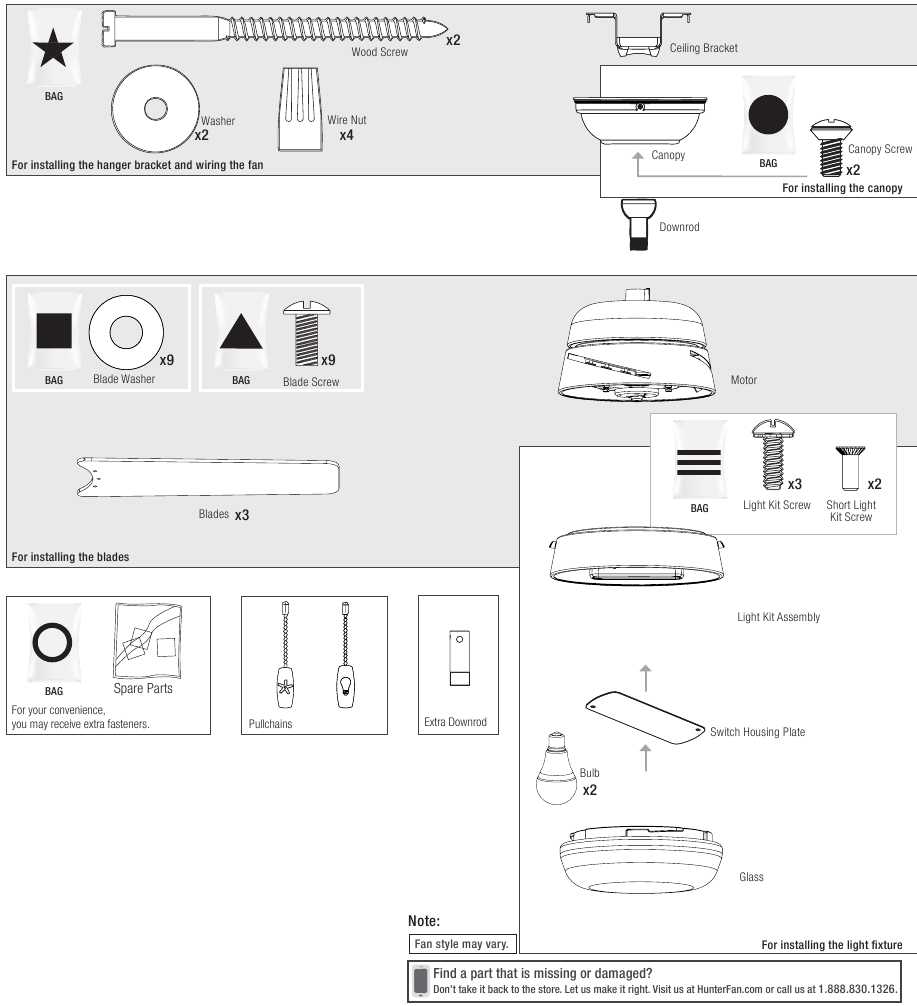

Dit is wat er in uw doos zit

We raden u aan om alles uit de doos te halen en uit te stallen. We hebben de getekende onderdelen hieronder gegroepeerd met de hardware die u nodig heeft voor die onderdelen. De schroeven hieronder zijn op schaal getekend om het gemakkelijker te maken om te identificeren welk stuk hardware nodig is om elk onderdeel te installeren.

Gooi de hardwarezakken niet weg en meng geen onderdelen uit verschillende zakken. Let op het symbool dat op elke hardwarezak is gedrukt. De symbolen kunnen worden gebruikt om de juiste hardware voor elke stap te identificeren.

De juiste installatielocatie kiezen

U hebt deze ventilator waarschijnlijk gekocht met een locatie in gedachten. Laten we hieronder kijken of het een goede match is.

Controleer de afmetingen van de kamer:

Controleer de contactdoos:

U moet de ventilator kunnen bevestigen aan de bouwconstructie of contactdoos die geschikt is voor ventilatoren.

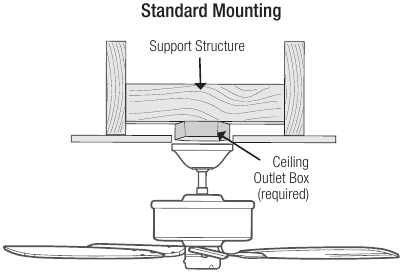

De hoek van het plafond controleren

Als u een plat plafond heeft:
Hang uw ventilator op aan een standaard verlengstuk. Sommige ventilatoren worden geleverd met een korter verlengstuk voor een Low Profile-installatie.

Als u een schuin of gewelfd plafond heeft:

1. U hebt een langer verlengstuk nodig. (apart verkrijgbaar bij HunterFan.com)
2. Als uw plafondhoek groter is dan 34°, heeft u ook een montageset voor schuine plafonds nodig. (Apart verkrijgbaar bij HunterFan.com)

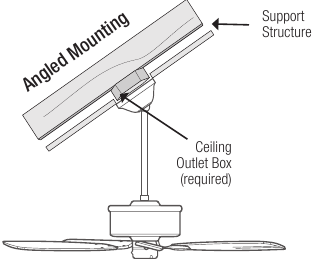

Schuine montage

Wat meer informatie over schuine montage:
Voor optimale prestaties en uitstraling moet een langer verlengstuk worden gebruikt met uw Hunter plafondventilator bij installatie op een hoog of schuin plafond. Als uw plafond een hoek heeft van meer dan 34°, heeft u ook een montageset voor schuine plafonds nodig. Langere verlengstukken en de montageset voor schuine plafonds zijn apart verkrijgbaar bij HunterFan.com.

Hunter Pro-tip: Bepalen of u een montageset voor schuine plafonds nodig heeft:
Vouw op de stippellijn. Plaats de rand tegen de muur. Schuif naar het plafond.
Als de geleider de muur raakt, maar niet het plafond, heeft u een montageset voor schuine plafonds nodig.

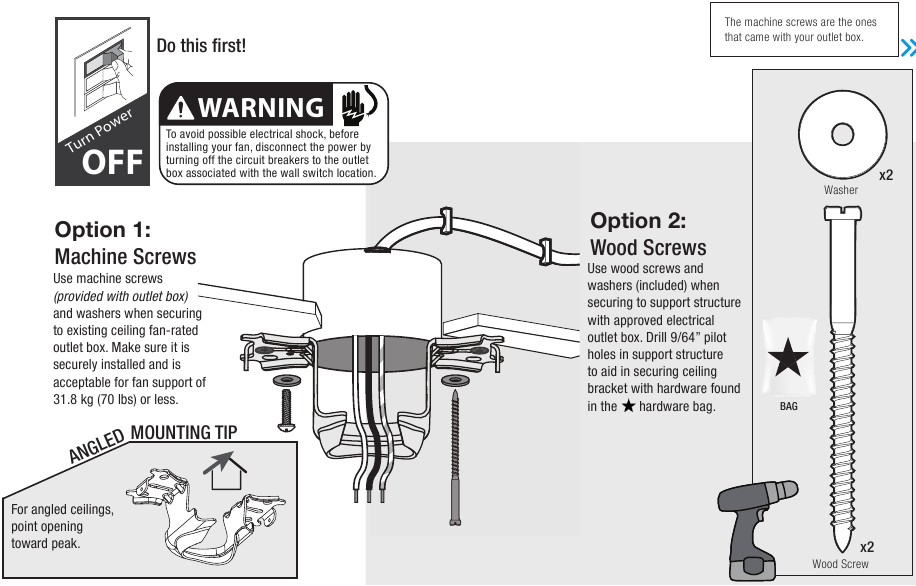

De plafondbeugel installeren

U heeft twee opties voor installatie. Kies welke het beste werkt voor uw locatie. Verwijder een eventuele bestaande beugel vóór de installatie. Gebruik alleen de meegeleverde Hunter plafondbeugel die in de doos van uw ventilator zat.

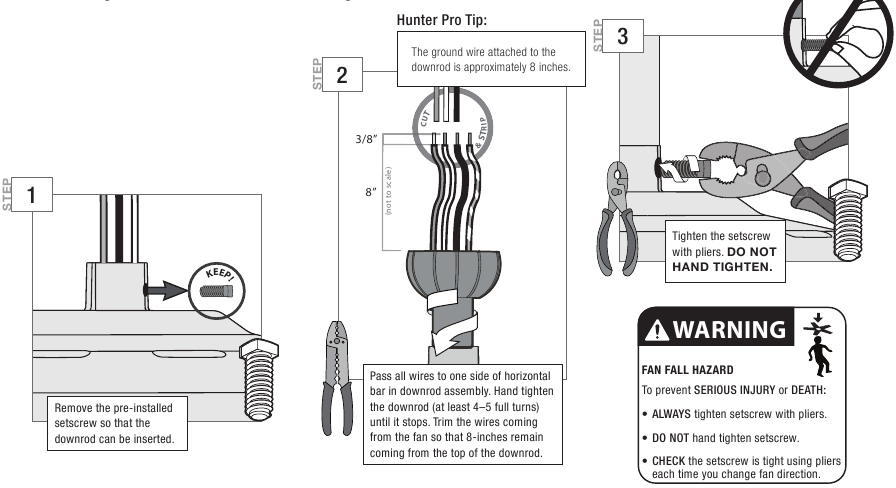

Het verlengstuk installeren

Volg de onderstaande stappen als u het verlengstuk gebruikt dat vooraf in uw doos is gemonteerd. Moet u een langer of korter verlengstuk installeren? Bekijk de handleiding aan het einde van deze handleiding.

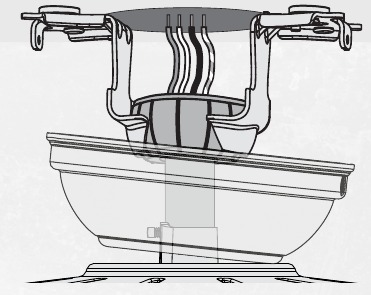

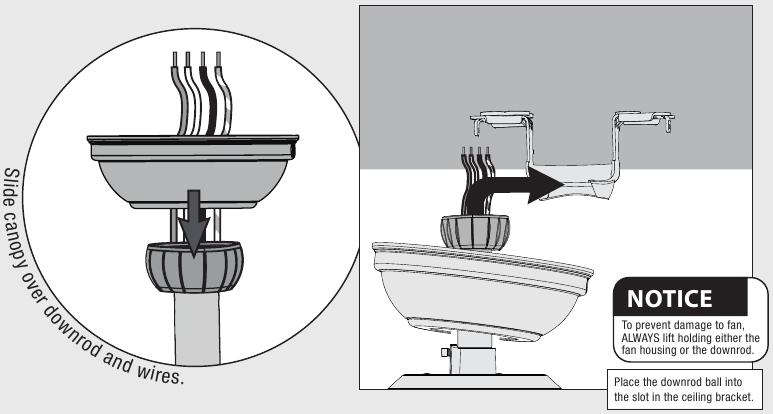

De ventilator ophangen

Voortgangscontrole:
Uw ventilator zou er zo uit moeten zien.

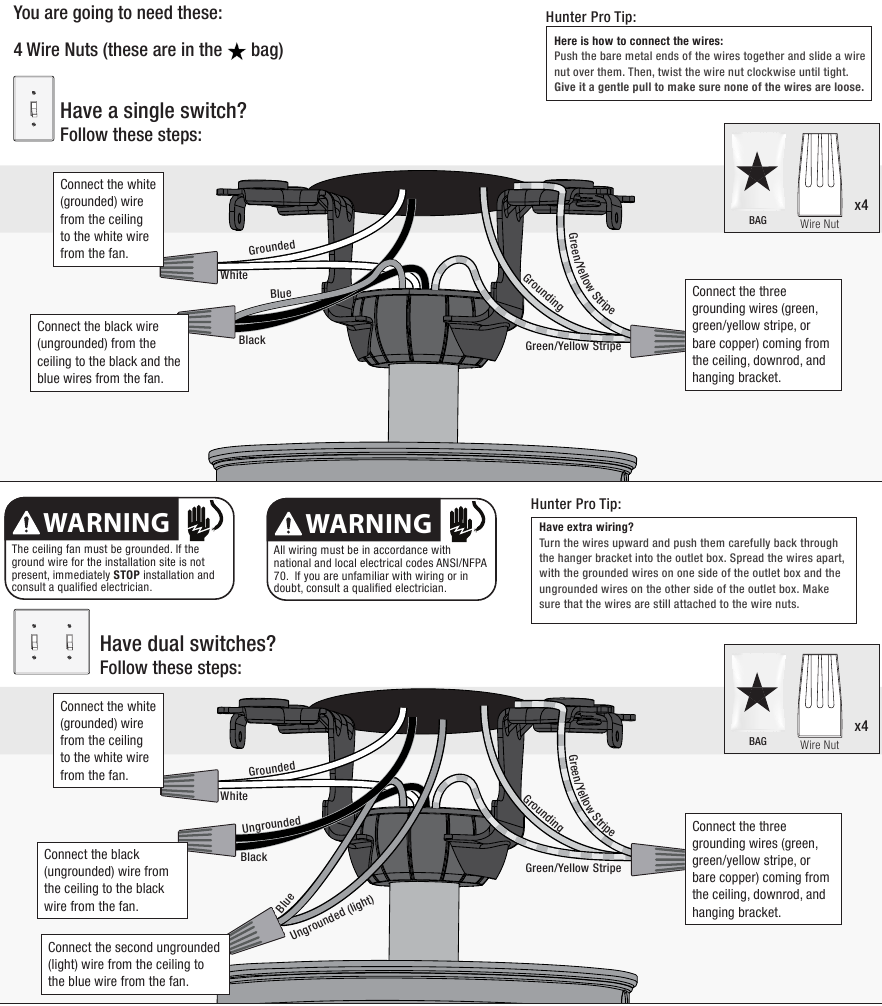

De ventilator bedraden

Volg deze stappen om uw ventilator snel en veilig te bedraden. Volg de onderstaande route die het beste past bij uw wandchakelaaropstelling. Als u niet bekend bent met bedrading of het niet prettig vindt om het zelf te doen, neem dan contact op met een gekwalificeerde elektricien.

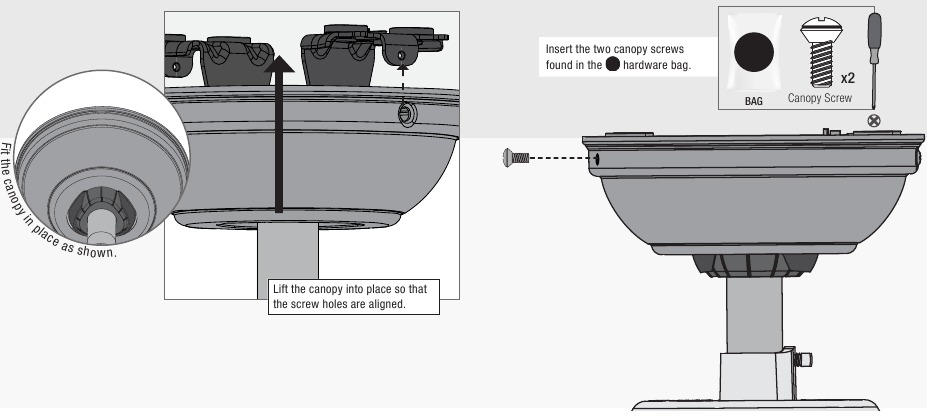

De kap installeren

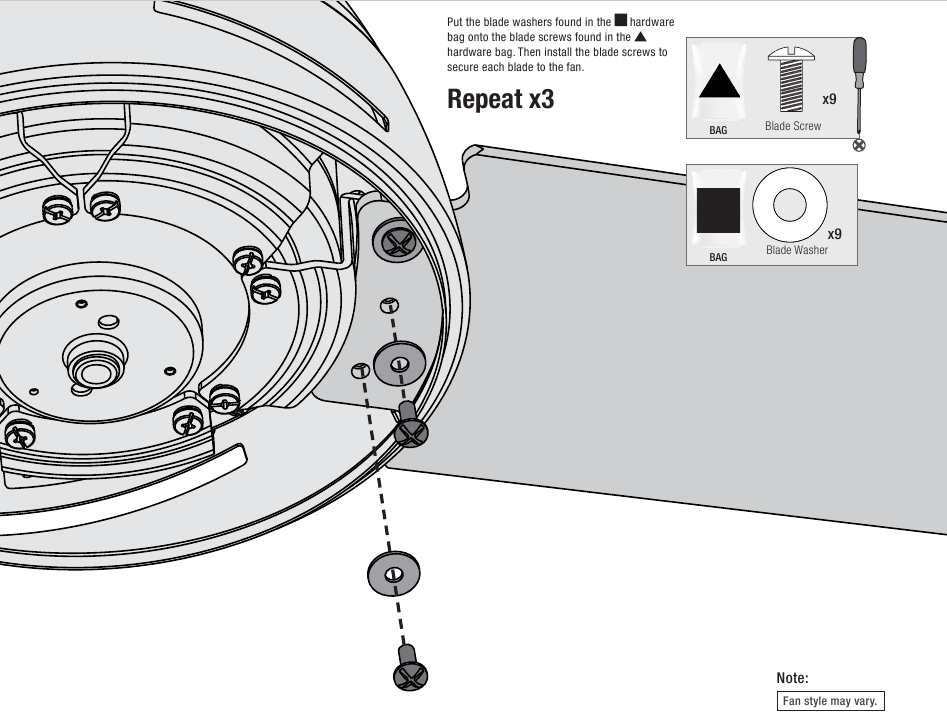

De bladen installeren

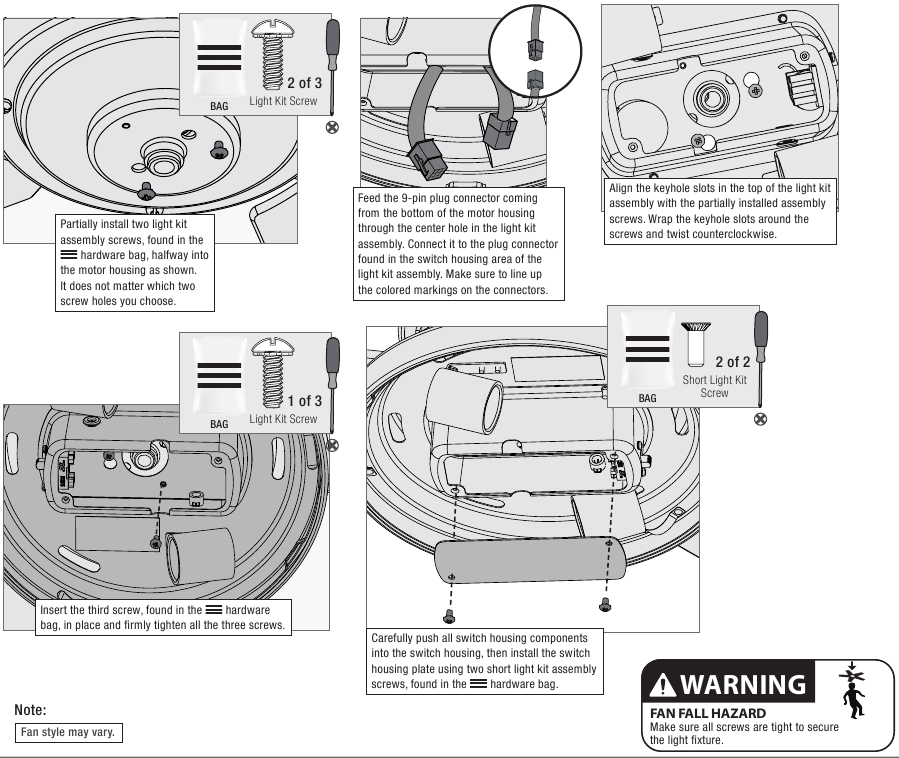

De lichtset monteren

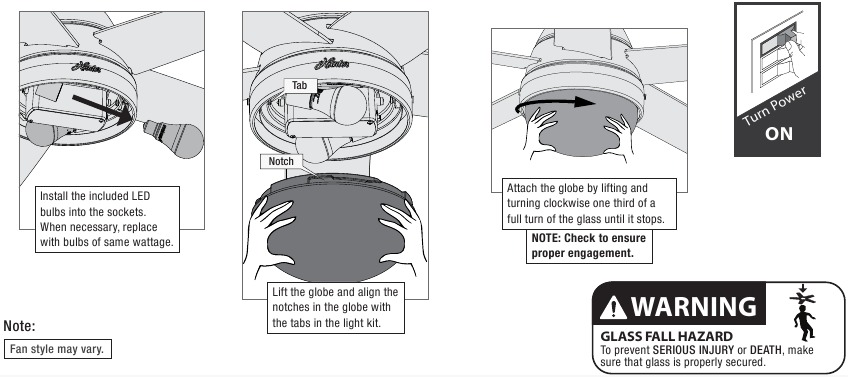

De lampen en het glas installeren

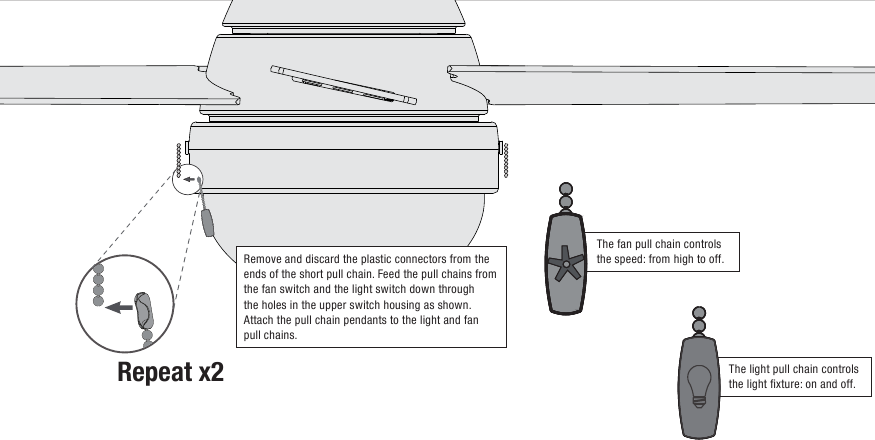

De trekkettingen installeren

Opmerking:
Ventilatorstijl kan variëren.

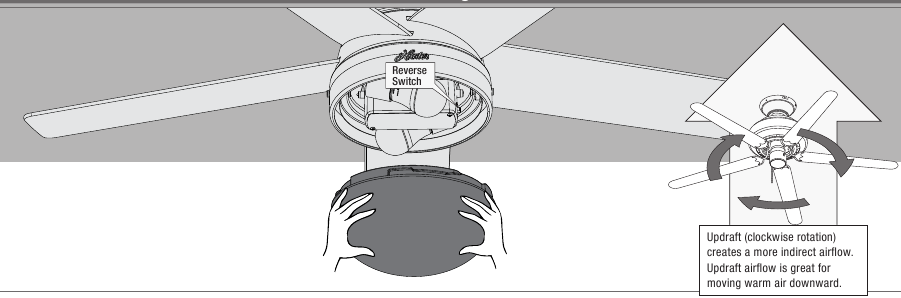

De ventilator omdraaien

Plafondventilatoren werken in twee richtingen: neerwaartse en opwaartse trek. Om de luchtstroomrichting te wijzigen, zet u de ventilator uit en laat u hem volledig tot stilstand komen. De omkeerschakelaar bevindt zich in de armatuur. Deze is alleen toegankelijk als het glas is verwijderd. Schuif de omkeerschakelaar naar de tegenovergestelde positie. Start de ventilator opnieuw.

Neerwaartse trek (rotatie tegen de klok in) creëert een directe bries en een maximaal koeleffect.

Opmerking:
Ventilatorstijl kan variëren.

Probleemoplossing

Ventilator werkt niet

• Zorg ervoor dat de aan/uit-schakelaar is ingeschakeld.
• Trek aan de trekketting om er zeker van te zijn dat deze is ingeschakeld.
• Duw de motoromkeerschakelaar stevig naar links of rechts om er zeker van te zijn dat deze is ingeschakeld.
• Controleer de stroomonderbreker om er zeker van te zijn dat de stroom is ingeschakeld.
• Zorg ervoor dat de bladen vrij kunnen draaien.
• Schakel de stroom uit via de stroomonderbreker en maak vervolgens de kap los en controleer alle aansluitingen volgens het bedradingsschema.
• Controleer de stekkerverbinding in de schakelaarbehuizing.

Overmatig schudden

• Zorg ervoor dat de bladen correct zijn geïnstalleerd op de bladijzeren stijlen.
• Schakel de stroom uit, ondersteun de ventilator voorzichtig en controleer of de hangerbal goed is geplaatst.
• Gebruik de meegeleverde balanceerset en instructies om de ventilator te balanceren.

Lawaaierige werking

• Zorg ervoor dat de bladen correct zijn geïnstalleerd.
• Controleer of een van de bladen is gebarsten. Als dit het geval is, vervang dan alle bladen.

Hunter Pro-tip:
De ventilator schoonmaken
Gebruik zachte borstels of doeken om krassen te voorkomen.
Reinigingsproducten kunnen de afwerking beschadigen.

Beperkte levenslange garantie

Hunter Fan Company verleent deze beperkte garantie aan de oorspronkelijke koper van deze Hunter plafondventilator.

Dit document is te vinden op www.HunterFan.com.

Neem online of telefonisch contact op met Hunter Fan Company om service te verkrijgen.
www.HunterFan.com/Support/Contact-Us/
1-888-830-1326

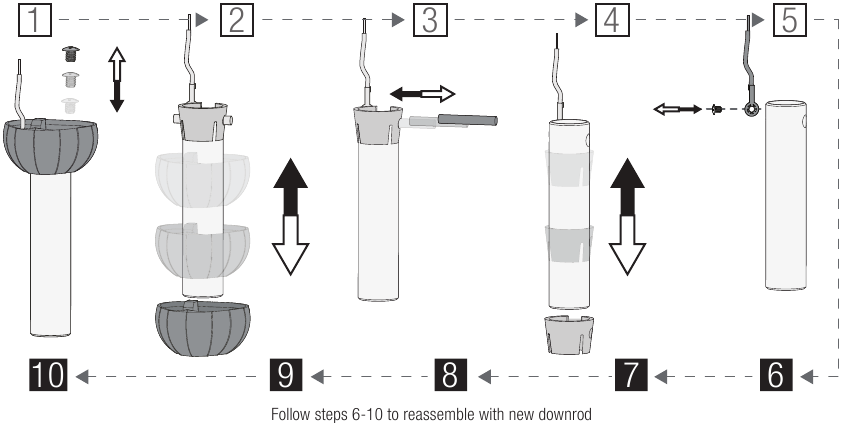

Verlengstuk

Als u een andere lengte van het verlengstuk nodig heeft, volgt u deze stappen:
Volg de stappen 1-5 om de standaard verlengbuis te verwijderen

GEVAAR VOOR VALLENDE VENTILATOR Om ERNSTIG LETSEL of OVERLIJDEN te voorkomen:

• Volg ALTIJD de instructies voor de montage van het verlengstuk nauwkeurig op.
• CONTROLEER of het verlengstuk correct is gemonteerd door stevig aan de hangerbal te trekken.

Wij zijn hier om te helpen!

Deze handleiding is ontworpen om de installatie zo eenvoudig mogelijk te maken. Houd tijdens het doorwerken van deze handleiding uw smartphone of tablet in de buurt. We hebben videolinks toegevoegd om u door de meer technische onderdelen te helpen. Als u niet bekend bent met bedrading of het niet prettig vindt, neem dan contact op met een gekwalificeerde elektricien. We bieden ook telefonische ondersteuning op 1.888.830.1326 of bezoek ons op HunterFan.com.

Veiligheidsinstructies

LEES en BEWAAR deze instructies

1. Om het risico op brand, elektrische schokken of persoonlijk letsel te verminderen, monteert u de ventilator rechtstreeks aan de bouwconstructie en/of een contactdoos die is gemarkeerd als acceptabel voor ventilatorondersteuning van 31,8 kg (70 lbs) en gebruikt u de montageschroeven die bij de contactdoos zijn geleverd.
2. Om mogelijke elektrische schokken te voorkomen, schakelt u, voordat u uw ventilator installeert of onderhoudt, de stroom uit door de stroomonderbrekers uit te schakelen naar de contactdoos en de bijbehorende wandchakellocatie. Als u de stroomonderbrekers niet in de uit-stand kunt vergrendelen, bevestigt u een duidelijk waarschuwingsapparaat, zoals een label, stevig aan het servicepaneel.
3. Om het risico op elektrische schokken te verminderen, moet deze ventilator worden geïnstalleerd met een isolerende wandbediening/schakelaar.
4. Om het risico op persoonlijk letsel te verminderen, buigt u de bladbeugels niet bij het installeren van de bladbeugels, het balanceren van de bladen of het reinigen van de ventilator. Steek geen vreemde voorwerpen tussen de draaiende ventilatorbladen.

1. Alle bedrading moet in overeenstemming zijn met de nationale en lokale elektrische codes ANSI/NFPA 70. Als u niet bekend bent met bedrading, gebruik dan een gekwalificeerde elektricien.
2. Gebruik alleen Hunter vervangingsonderdelen.

wijzigingen die niet zijn goedgekeurd door de partij die verantwoordelijk is voor de naleving, kunnen de bevoegdheid van de gebruiker om de apparatuur te bedienen ongeldig maken.
