Hunter Cassius 59261 / 59262 / 59263 / 59264 Handleiding

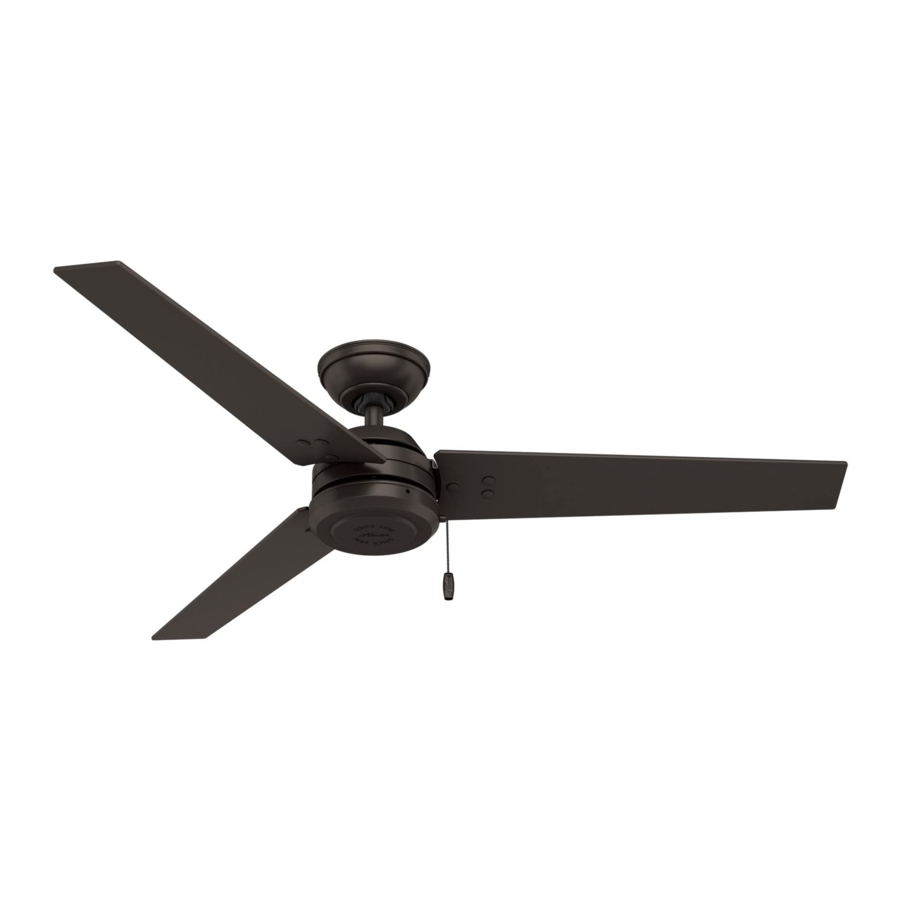

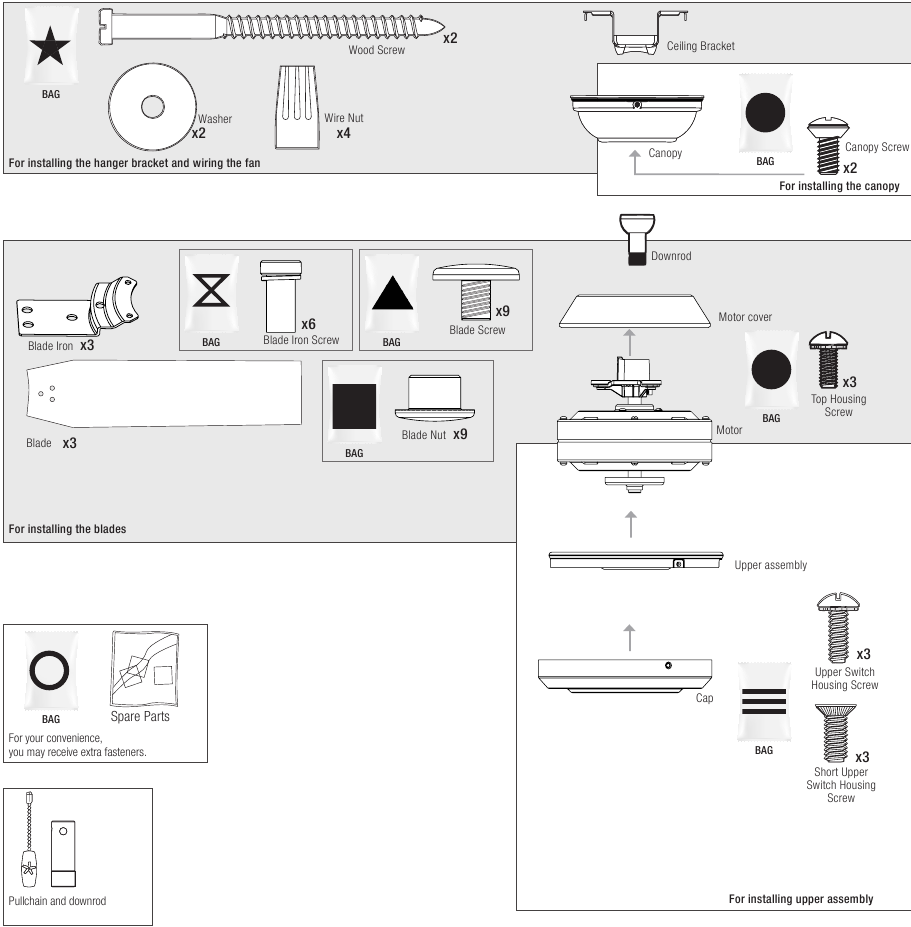

Dit zit er in de doos

We raden u aan om alles uit de doos te halen en klaar te leggen. We hebben de getekende onderdelen hieronder gegroepeerd met de hardware die u nodig heeft voor die onderdelen. De schroeven hieronder zijn op schaal getekend om het gemakkelijker te maken om te identificeren welk stuk hardware nodig is om elk onderdeel te installeren.

Hunter Pro Tip:
Gooi de hardwarezakken niet weg en meng geen onderdelen uit verschillende zakken. Noteer het symbool dat op elke hardwarezak is gedrukt. De symbolen kunnen worden gebruikt om de juiste hardware voor elke stap te identificeren.

Opmerking: Ventilatorstijl kan variëren.
Mist u een onderdeel of is het beschadigd?
Breng het niet terug naar de winkel. Laat ons het rechtzetten. Bezoek ons op HunterFan.com of bel ons op 1.888.830.1326.

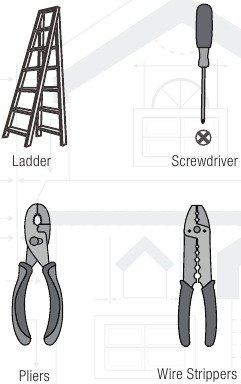

Dit zijn de tools die u nodig hebt om uw installatie te voltooien

OPTIONEEL
Als u op een ondersteunende structuur monteert, hebt u ook deze tools nodig.

De juiste installatielocatie kiezen

U hebt deze ventilator waarschijnlijk gekocht met een locatie in gedachten. Laten we hieronder controleren of het een goede pasvorm is.

Controleer de kamerdimensies:

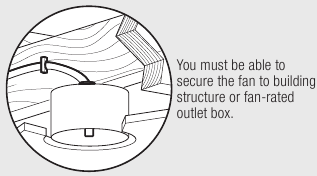

Controleer de contactdoos:

De plafondhoek controleren

Standaardmontage

Als u een plat plafond hebt:
Hang uw ventilator op aan een standaard verlengbuis. Sommige ventilatoren worden geleverd met een kortere verlengbuis voor een Low Profile-installatie.

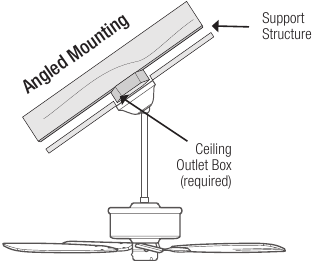

Hoekmontage

Als u een schuin of gewelfd plafond hebt:

1. U hebt een langere verlengbuis nodig. (apart verkrijgbaar op HunterFan.com)
2. Als uw plafondhoek groter is dan 34°, hebt u ook een hoekmontageset nodig. (Apart verkrijgbaar op HunterFan.com)

Hoekmontage

Iets meer informatie over hoekmontage:
Voor optimale prestaties en uiterlijk moet een langere verlengbuis worden gebruikt met uw Hunter-plafondventilator bij installatie op een hoog of schuin plafond. Als uw plafond meer dan 34° hellend is, hebt u ook een hoekmontageset nodig. Langere verlengbuizen en de hoekmontageset zijn apart verkrijgbaar op HunterFan.com.

Hunter Pro Tip:
Bepalen of u een hoekmontageset nodig hebt:
Vouw op de stippellijn. Plaats tegen de rand tegen de muur. Schuif richting het plafond.
Als de geleider de muur raakt, maar niet het plafond, hebt u een hoekmontageset nodig.

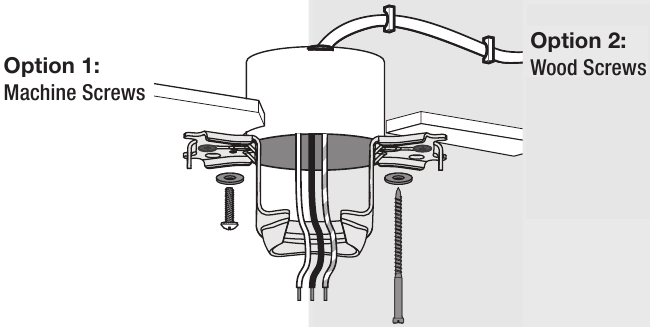

De plafondbeugel installeren

U hebt twee opties voor installatie. Kies welke het beste werkt voor uw locatie. Verwijder een bestaande beugel vóór de installatie. Gebruik alleen de meegeleverde Hunter-plafondbeugel die in de doos van uw ventilator zat.
Hunter Pro Tip:
De machineschroeven zijn de schroeven die bij uw contactdoos zijn geleverd.

Doe dit eerst!

Om mogelijke elektrische schokken te voorkomen, dient u, voordat u uw ventilator installeert, de stroom uit te schakelen door de stroomonderbrekers uit te schakelen naar de contactdoos die is gekoppeld aan de locatie van de wandschakelaar.

Optie 1:
Machineschroeven
Gebruik machineschroeven (meegeleverd met contactdoos) en ringen bij het bevestigen aan een bestaande contactdoos die geschikt is voor plafondventilatoren. Zorg ervoor dat deze stevig is geïnstalleerd en aanvaardbaar is voor ventilatorondersteuning van 31,8 kg of minder.

Optie 2:

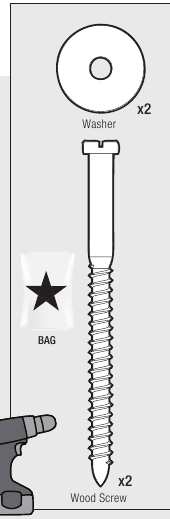

Houtschroeven
Gebruik houtschroeven en ringen (meegeleverd) bij het bevestigen aan een ondersteunende structuur met een goedgekeurde elektrische contactdoos. Boor proefgaten van 9/64" in de ondersteunende structuur om de plafondbeugel te bevestigen met hardware die u vindt in de hardwarezak.

TIP VOOR HOEKMONTAGE
Richt voor schuine plafonds de opening naar de piek.

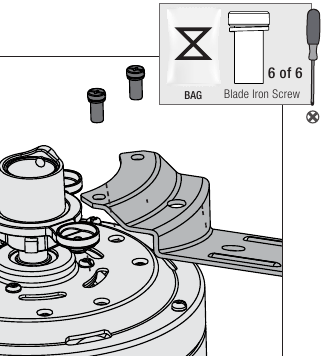

De bladijzers installeren

1. Verwijder de voorgeïnstalleerde stelschroef zodat de verlengbuis kan worden geplaatst.

2. Bevestig de bladijzers losjes aan de motor met schroeven die u vindt in de hardwarezak , en draai ze daarna stevig vast nadat de schroeven zijn bevestigd.

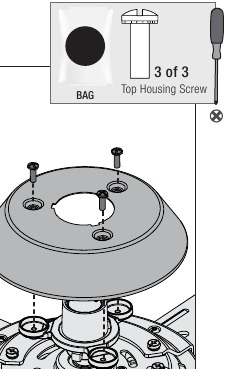

3. Laat de bovenste behuizing op de bovenkant van de motor zakken. Installeer de drie bovenste behuizingsschroeven die u vindt in de hardwarezak.


Opmerking: Ventilatorstijl kan variëren.

De verlengbuis installeren

Volg onderstaande instructies als u de verlengbuis gebruikt die voorgemonteerd in uw doos zat. Moet u een langere of kortere verlengbuis installeren? Zie de onderstaande handleiding.

Hunter Pro Tip:
De aardingsdraad die aan de verlengbuis is bevestigd, is ongeveer 20 cm.

1. Voer alle draden naar één kant van de horizontale balk in de verlengbuisconstructie. Draai de verlengbuis met de hand vast (minstens 4-5 volledige slagen) totdat deze stopt. Knip de draden die uit de ventilator komen af, zodat er 20 cm overblijft vanaf de bovenkant van de verlengbuis.

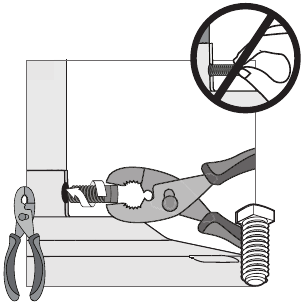

2. Draai de stelschroef vast met een tang. NIET MET DE HAND VASTDRAAIEN.


GEVAAR VOOR HET VALLEN VAN DE VENTILATOR
Om ERNSTIG LETSEL of OVERLIJDEN te voorkomen:

• Draai de stelschroef ALTIJD vast met een tang.
• Draai de stelschroef NIET met de hand vast.
• CONTROLEER of de stelschroef goed vastzit met een tang telkens wanneer u de draairichting van de ventilator wijzigt.

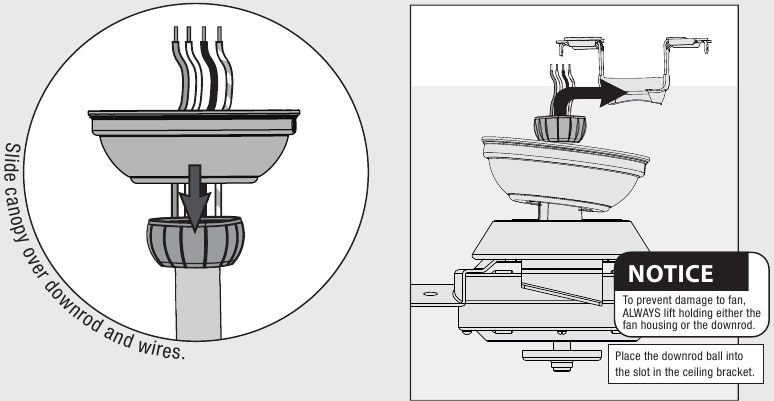

De ventilator ophangen

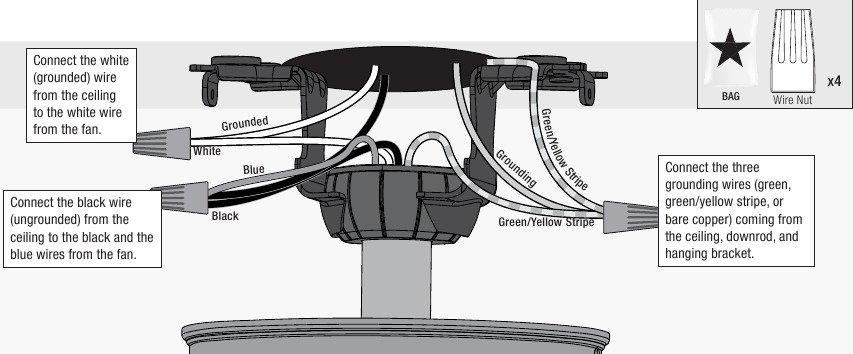

De ventilator bedraden

We weten dat bedrading moeilijk is. Laten we het makkelijker maken.
Volg deze stappen om uw ventilator snel en veilig te bedraden. Volg de onderstaande route die het beste overeenkomt met uw muurschakelaarconfiguratie. Als u niet bekend bent met bedrading of het niet prettig vindt om het zelf te doen, neem dan contact op met een gekwalificeerde elektricien.

Dit heb je nodig:
4 kroonsteentjes (deze zitten in de zak)

De plafondventilator moet geaard zijn. Als de aarddraad voor de installatieplaats niet aanwezig is, STOP dan onmiddellijk de installatie en raadpleeg een gekwalificeerde elektricien.

Alle bedrading moet in overeenstemming zijn met de nationale en lokale elektrische codes ANSI/NFPA 70. Als u niet bekend bent met bedrading of twijfelt, raadpleeg dan een gekwalificeerde elektricien.

Hunter Pro-tip:
Extra bedrading?
Draai de draden omhoog en duw ze voorzichtig terug door de ophangbeugel in de wandcontactdoos. Spreid de draden uit elkaar, met de geaarde draden aan de ene kant van de wandcontactdoos en de niet-geaarde draden aan de andere kant van de wandcontactdoos. Zorg ervoor dat de draden nog steeds aan de kroonsteentjes vastzitten.

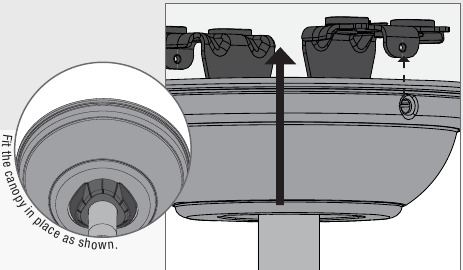

De kap installeren

Til de kap op zijn plaats zodat de schroefgaten zijn uitgelijnd.

Steek de twee kap schroeven in de hardwarezak.

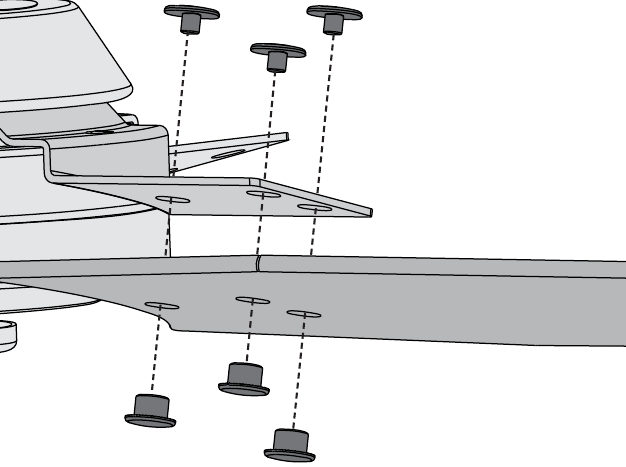

De bladen installeren

Bevestig elk blad aan een bladijzer zoals afgebeeld met behulp van de bladmoeren, te vinden in de hardwarezak, en de bladassemblageschroeven, te vinden in de hardwarezak.

Herhaal x3

De verlichtingsarmatuur monteren

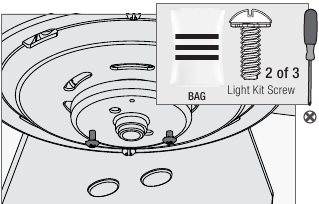

Installeer de twee montageschroeven van de lichtset, te vinden in de hardwarezak, halverwege in de motorbehuizing zoals afgebeeld. Het maakt niet uit welke twee schroefgaten u kiest.

Voer de draadstekker door het middelste gat van de bovenste schakelaarbehuizing en wikkel vervolgens de sleutelgatsleuven rond de schroeven en draai tegen de klok in.

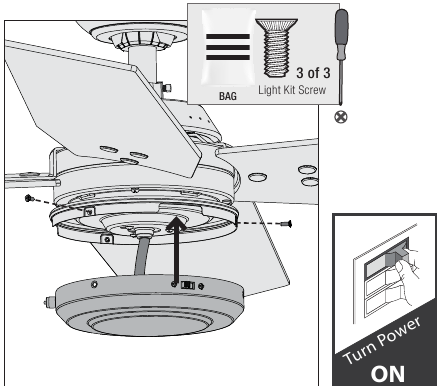

Plaats de derde schroef, te vinden in de hardwarezak, op zijn plaats en draai vervolgens alle drie de schroeven vast.

VENTILATOR VALGEVAAR
Zorg ervoor dat alle drie de schroeven stevig vastzitten om de sierring aan de montageplaat te bevestigen.

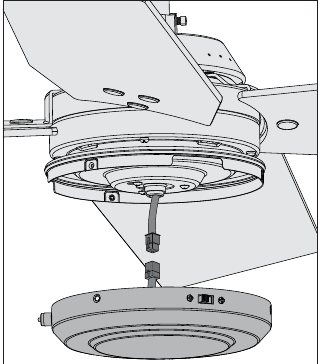

Sluit de stekkers van de bovenste en onderste schakelaarbehuizing aan. Zorg ervoor dat u de gekleurde markeringen op de connectoren uitlijnt.

Til de onderste schakelaarbehuizing op totdat de schroefgaten zijn uitgelijnd met de schroefgaten in de bovenste schakelaarbehuizing. Installeer de drie schroeven van de schakelaarbehuizing, te vinden in de hardwarezak. Draai alle drie de schroeven vast.

Let op: De ventilatorstijl kan variëren.

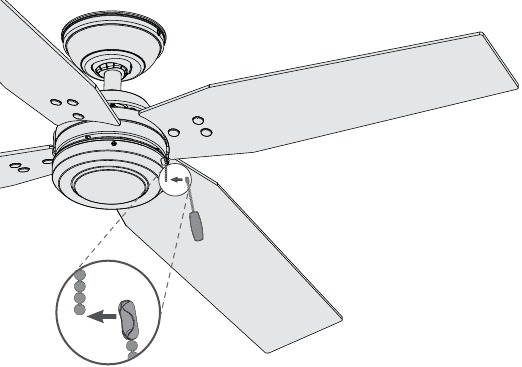

De trekketting installeren

De trekketting hanger installeren - Bevestig de trekketting hanger aan de korte ketting die uit de schakelaarbehuizing komt.

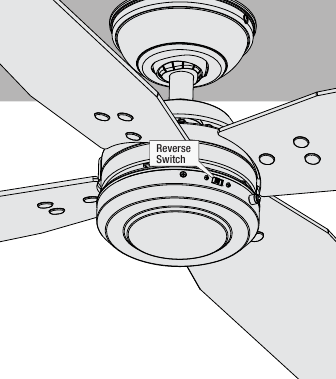

De ventilator omkeren

Plafondventilatoren werken in twee richtingen: neerwaartse luchtstroom (rotatie tegen de klok in) en opwaartse luchtstroom (rotatie met de klok mee). Om de richting van de luchtstroom te veranderen, schakelt u de ventilator uit en laat u deze volledig tot stilstand komen. Schuif de omkeerschakelaar naar de tegenovergestelde positie. Start de ventilator opnieuw.

Opwaartse luchtstroom (rotatie met de klok mee) creëert een meer indirecte luchtstroom. Opwaartse luchtstroom is ideaal om warme lucht naar beneden te verplaatsen.

Neerwaartse luchtstroom (rotatie tegen de klok in) creëert een directe bries en een maximaal verkoelend effect.

Probleemoplossing

Ventilator werkt niet

• Zorg ervoor dat de aan/uit-schakelaar is ingeschakeld.
• Trek aan de trekketting om er zeker van te zijn dat deze is ingeschakeld.
• Duw de motoromkeerschakelaar stevig naar links of rechts om ervoor te zorgen dat deze is ingeschakeld.
• Controleer de stroomonderbreker om er zeker van te zijn dat de stroom is ingeschakeld.
• Zorg ervoor dat de bladen vrij kunnen draaien.
• Schakel de stroom uit via de stroomonderbreker, maak vervolgens de kap los en controleer alle aansluitingen volgens het bedradingsschema.
• Controleer de stekkerverbinding in de schakelaarbehuizing.

Overmatig slingeren

• Zorg ervoor dat de bladen correct op de bladijzeren stangen zijn geïnstalleerd.
• Schakel de stroom uit, ondersteun de ventilator voorzichtig en controleer of de ophangkogel goed zit.
• Gebruik de meegeleverde balanceerset en instructies om de ventilator in evenwicht te brengen.

Lawaaierige werking

• Zorg ervoor dat de bladen correct zijn geïnstalleerd.
• Controleer of een van de bladen is gebarsten. Zo ja, vervang dan alle bladen.

Hunter Pro-tip:
De ventilator schoonmaken
Gebruik zachte borstels of doeken om krassen te voorkomen. Reinigingsproducten kunnen de afwerkingen beschadigen.

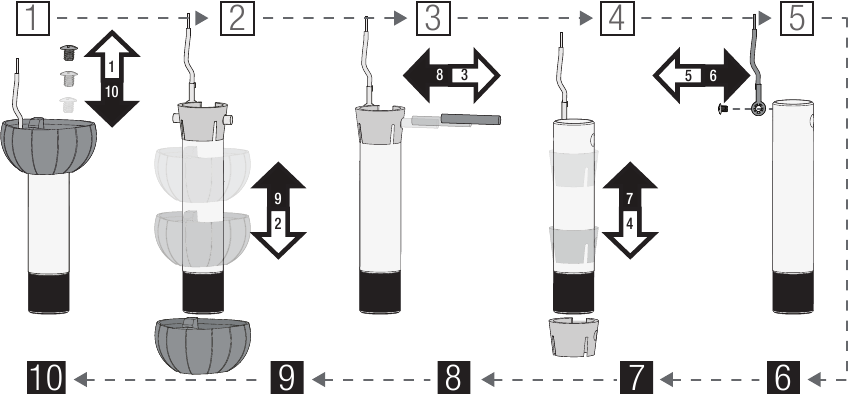

Downrod

Als u een andere lengte downrod nodig hebt, volgt u deze stappen:
Volg stap 1-5 om de standaard downrod-pijp te verwijderen
Volg stap 6-10 om opnieuw te monteren met een nieuwe downrod

Hier is nog een weergave van de gedemonteerde downrod-montage.

Een gemonteerde downrod zou er zo uit moeten zien

VENTILATOR VALGEVAAR
Om ERNSTIG LETSEL of OVERLIJDEN te voorkomen:

• Volg ALTIJD exact de instructies voor de downrod-montage.
• CONTROLEER of de downrod correct is gemonteerd door stevig aan de hangerkogel te trekken.
• De pin moet opnieuw worden geplaatst om de downrod-montage vast te zetten.

1. Om het risico op brand, elektrische schokken of persoonlijk letsel te verminderen, monteert u de ventilator rechtstreeks aan de bouwconstructie en/of een aansluitdoos die geschikt is voor ventilatorsteunen van 31,8 kg (70 lbs) en gebruikt u de montageschroeven die bij de aansluitdoos zijn geleverd.
2. Om mogelijke elektrische schokken te voorkomen, schakelt u, voordat u uw ventilator installeert of onderhoudt, de stroom uit door de stroomonderbrekers naar de aansluitdoos en de bijbehorende wandschakelaar uit te schakelen. Als u de stroomonderbrekers niet in de uit-stand kunt vergrendelen, bevestigt u een opvallend waarschuwingsapparaat, zoals een label, stevig aan het servicepaneel.
3. Om het risico op elektrische schokken te verminderen, moet deze ventilator worden geïnstalleerd met een isolerende wandbediening/schakelaar.
4. Om het risico op persoonlijk letsel te verminderen, mag u de bladbeugels niet buigen bij het installeren van de bladbeugels, het balanceren van de bladen of het schoonmaken van de ventilator. Steek geen vreemde voorwerpen tussen de draaiende ventilatorbladen.

1. Alle bedrading moet in overeenstemming zijn met de nationale en lokale elektrische voorschriften ANSI/NFPA 70. Als u niet bekend bent met bedrading, gebruik dan een gekwalificeerde elektricien.
2. Gebruik alleen Hunter-vervangingsonderdelen.

Als u niet bekend of vertrouwd bent met bedrading, neem dan contact op met een gekwalificeerde elektricien. We bieden ook telefonische ondersteuning op 1.888.830.1326 of bezoek ons op HunterFan.com.
