Inleiding

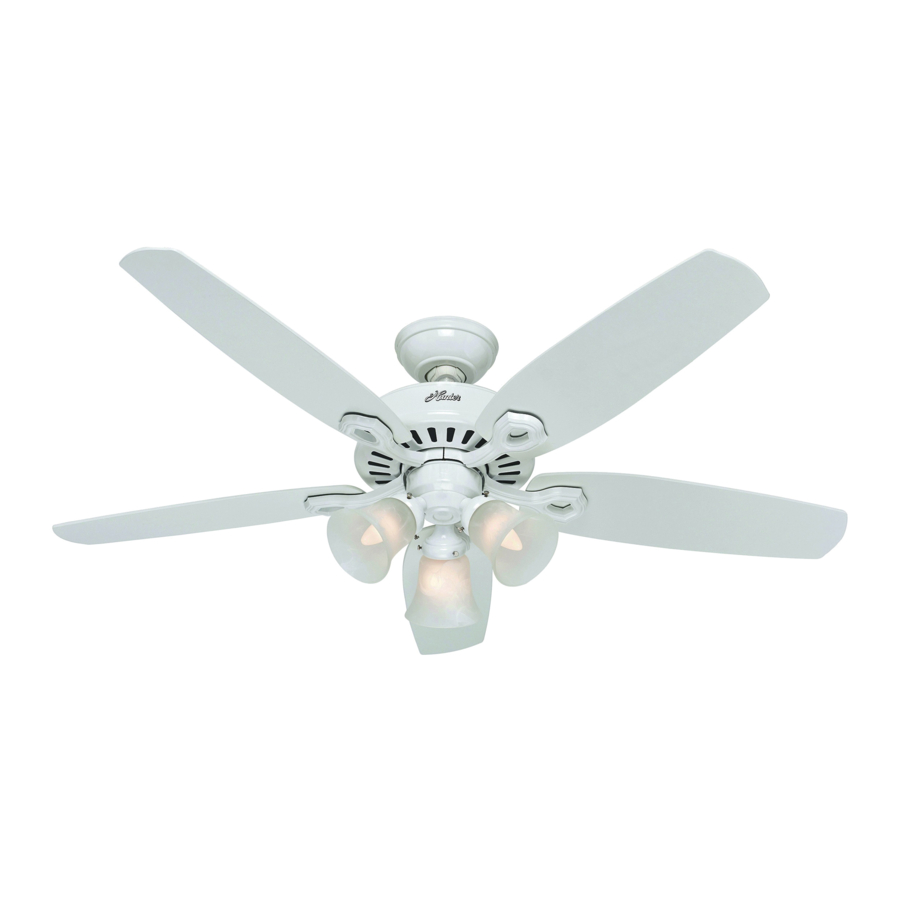

Model:
53236 Snow White
53237 Brushed Nickel
53238 New Bronze
51110 Matte Silver
51111 Brushed Nickel
Ventilatorgewicht ±2 lbs: 19.0 lbs (8.6 kg)
Gefeliciteerd met de aankoop van uw nieuwe Hunter® plafondventilator!
De plafondventilator die u hebt gekocht, zal jarenlang comfort en prestaties leveren in uw huis of kantoor. Deze handleiding bevat volledige instructies voor het installeren en bedienen van uw ventilator. We zijn trots op ons werk en waarderen de mogelijkheid om u de beste plafondventilator te leveren die overal ter wereld verkrijgbaar is.
Wij zijn hier om u te helpen!
Deze handleiding is ontworpen om de installatie zo eenvoudig mogelijk te maken. Houd uw smartphone of tablet in de buurt terwijl u deze handleiding doorwerkt. We hebben videolinks toegevoegd om u te helpen bij de meer technische secties. Als u niet bekend of ongemakkelijk bent met bedrading, neem dan contact op met een gekwalificeerde elektricien.
LEES en BEWAAR deze instructies
|
w.1 - Om het risico op brand, elektrische schokken of persoonlijk letsel te verminderen, monteert u de ventilator rechtstreeks aan de bouwconstructie en/of een contactdoos die geschikt is voor ventilatorondersteuning van 70 lbs (31,8 kg) en gebruikt u de montageschroeven die bij de contactdoos zijn geleverd. w.2 - Om mogelijke elektrische schokken te voorkomen, dient u, voordat u uw ventilator installeert of onderhoudt, de stroom uit te schakelen door de stroomonderbrekers naar de contactdoos en de bijbehorende wandcontactdoos uit te schakelen. Als u de stroomonderbrekers niet in de uit-stand kunt vergrendelen, bevestigt u een opvallend waarschuwingsapparaat, zoals een label, stevig aan het servicepaneel. w.3 – Om het risico op elektrische schokken te verminderen, moet deze ventilator worden geïnstalleerd met een isolerende wandbediening/schakelaar. w.4 - Om het risico op persoonlijk letsel te verminderen, mag u de bladsteunen niet buigen bij het installeren van de bladsteunen, het balanceren van de bladen of het reinigen van de ventilator. Steek geen vreemde voorwerpen tussen de draaiende ventilatorbladen.
c.1 - Alle bedrading moet in overeenstemming zijn met de nationale en lokale elektrische voorschriften ANSI/NFPA 70. Als u niet bekend bent met bedrading, neem dan een gekwalificeerde elektricien in de arm. c.2 - Gebruik alleen Hunter-vervangingsonderdelen. |

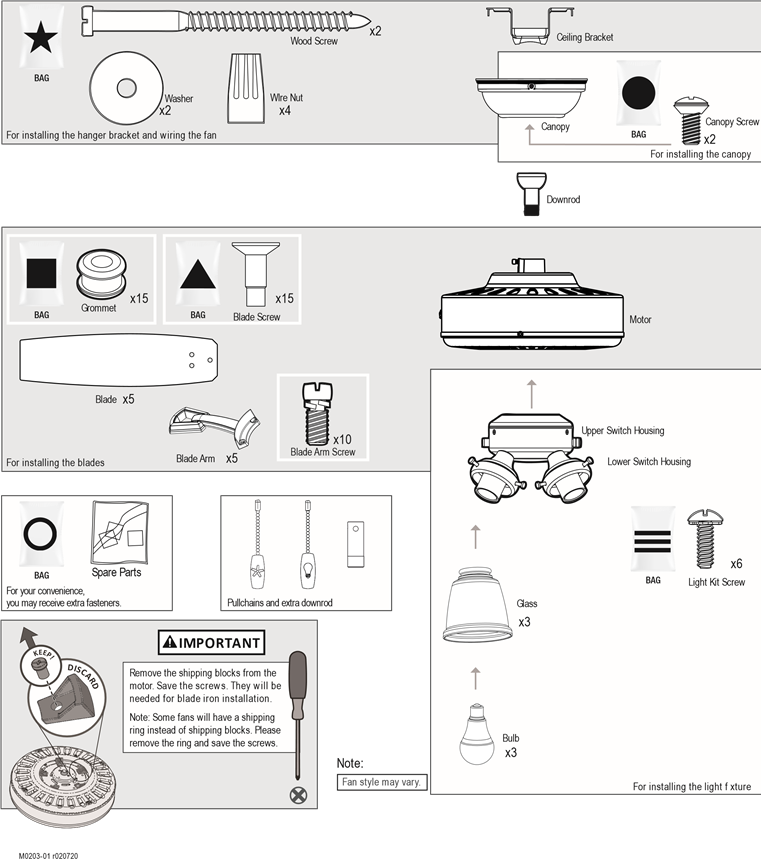

Dit is wat er in uw doos zit
We raden u aan om alles uit de doos te halen en uit te spreiden. We hebben de getekende componenten hieronder gegroepeerd met de hardware die u nodig hebt voor die onderdelen. De schroeven hieronder zijn op schaal getekend om het gemakkelijker te maken om te identificeren welk stuk hardware nodig is om elk onderdeel te installeren.
Hunter Pro Tip: Gooi de hardwarezakken niet weg en meng geen onderdelen uit verschillende zakken. Noteer het symbool dat op elke hardwarezak is gedrukt. De symbolen kunnen worden gebruikt om de juiste hardware voor elke stap te identificeren. |
De juiste installatielocatie kiezen
U hebt deze ventilator waarschijnlijk gekocht met een locatie in gedachten. Laten we hieronder controleren of het een goede match is.
Controleer de afmetingen van de ruimte:

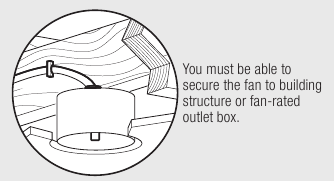

Controleer de contactdoos:
De plafondhoek controleren

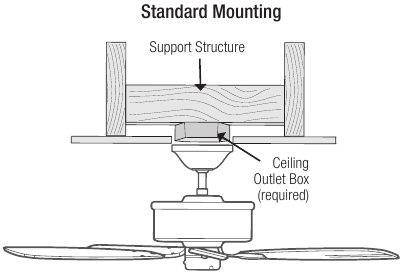

Als u een plat plafond heeft:
Hang uw ventilator op aan een standaard stang. Sommige ventilatoren worden geleverd met een kortere stang voor een Low Profile installatie.

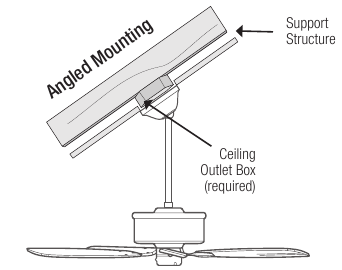

Als u een schuin of gewelfd plafond heeft:
- U hebt een langere stang nodig.
- Als uw plafondhoek groter is dan 34°, hebt u ook een hoekmontageset nodig.
Hoekmontage
Wat meer informatie over hoekmontage:
Voor optimale prestaties en uiterlijk moet een langere stang worden gebruikt met uw Hunter-plafondventilator bij installatie op een hoog of schuin plafond. Als uw plafond meer dan 34° schuin is, hebt u ook een hoekmontageset nodig.
Hunter Pro Tip:
Bepalen of u een hoekmontageset nodig hebt:
Vouw op de stippellijn. Plaats de rand tegen de muur. Schuif naar het plafond. Als de geleider de muur wel raakt, maar niet het plafond, hebt u een hoekmontageset nodig.

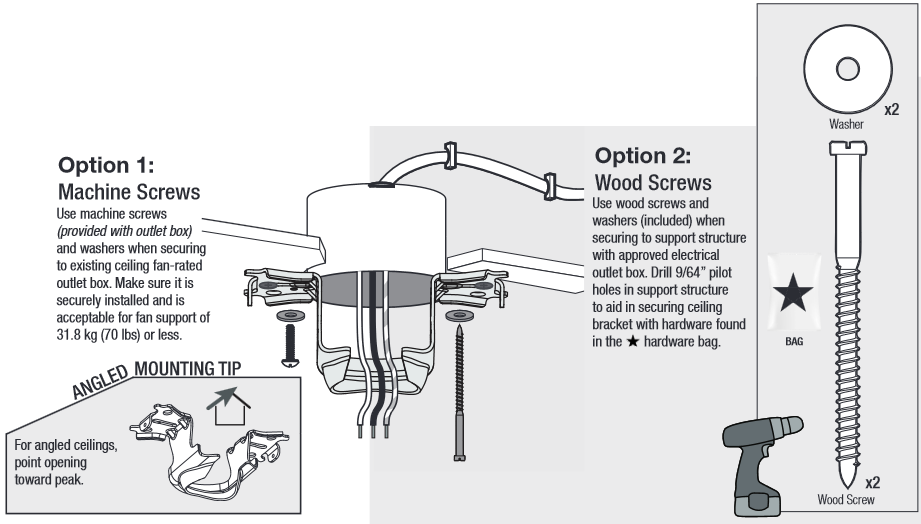

De plafondbeugel installeren
U hebt twee opties voor installatie. Kies welke het beste werkt voor uw locatie. Verwijder een eventuele bestaande beugel voorafgaand aan de installatie. Gebruik alleen de meegeleverde Hunter-plafondbeugel die in de doos van uw ventilator zat.
Hunter Pro Tip:
De machineschroeven zijn de schroeven die bij uw contactdoos zijn geleverd.
Doe dit eerst!
Om mogelijke elektrische schokken te voorkomen, dient u, voordat u uw ventilator installeert, de stroom uit te schakelen door de stroomonderbrekers uit te schakelen naar de contactdoos die is verbonden met de locatie van de wandschakelaar.

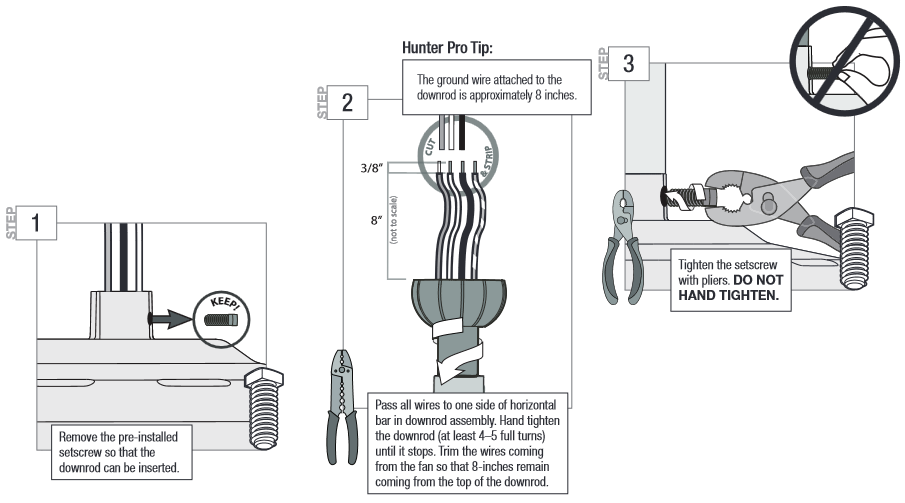

De stang installeren
Volg de onderstaande stappen als u de stang gebruikt die voorgemonteerd in uw doos zat. Moet u een langere of kortere stang installeren? Bekijk de handleiding aan het einde van deze handleiding.
GEVAAR VOOR VALLENDE VENTILATOR
Om ERNSTIG LETSEL of DODELIJK LETSEL te voorkomen:
- Draai de stelschroef ALTIJD vast met een tang.
- Draai de stelschroef NIET met de hand vast.
- CONTROLEER of de stelschroef goed vastzit met een tang telkens wanneer u de draairichting van de ventilator wijzigt.

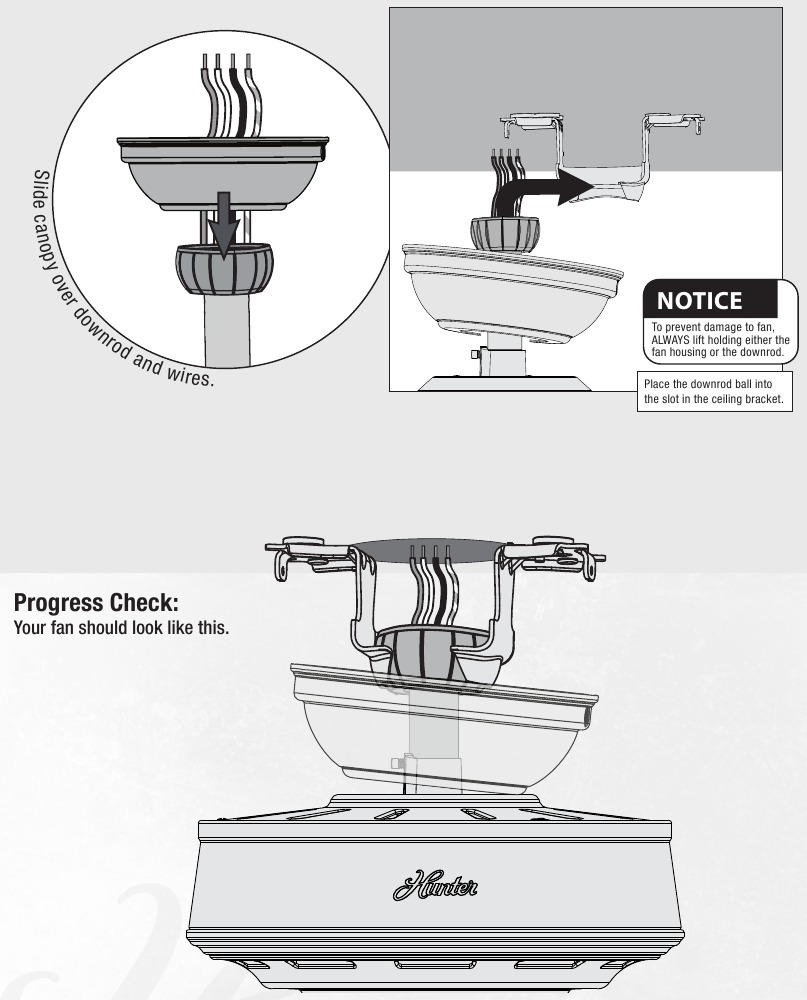

De ventilator ophangen
De ventilator bedraden
We weten dat bedrading lastig is. Laten we het gemakkelijker maken.
Volg deze stappen om uw ventilator snel en veilig te bedraden. Volg de onderstaande route die het beste overeenkomt met uw wandcontactdoosconfiguratie. Als u niet bekend bent met bedrading of het niet prettig vindt om het zelf te doen, neem dan contact op met een gekwalificeerde elektricien.
Hunter Pro Tip:
Zo sluit u de draden aan: Duw de blanke metalen uiteinden van de draden tegen elkaar en schuif er een draadmoer overheen. Draai vervolgens de draadmoer rechtsom vast. Geef er een zachte ruk aan om er zeker van te zijn dat geen van de draden los zit.
Dit heeft u nodig:
4 draadmoeren (deze zitten in de
zak)

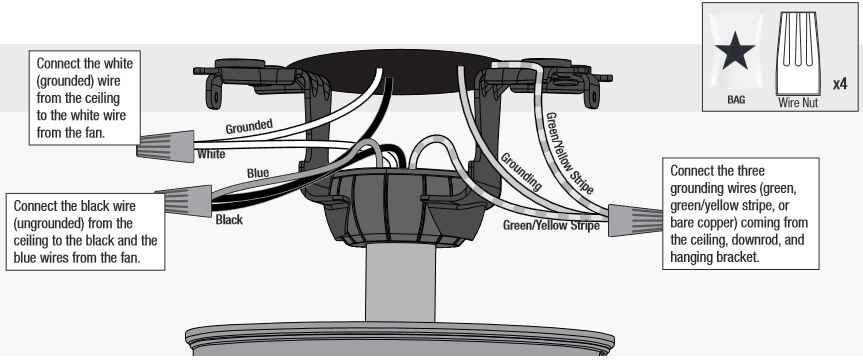

Heeft u een enkele schakelaar?
Volg deze stappen:
De plafondventilator moet geaard zijn. Als de aarddraad voor de installatielocatie niet aanwezig is, STOP dan onmiddellijk de installatie en raadpleeg een gekwalificeerde elektricien.
Alle bedrading moet in overeenstemming zijn met de nationale en lokale elektrische voorschriften ANSI/NFPA 70. Als u niet bekend bent met bedrading of twijfelt, raadpleeg dan een gekwalificeerde elektricien.
Hunter Pro Tip:
Heeft u extra bedrading?
Draai de draden omhoog en duw ze voorzichtig terug door de ophangbeugel in de contactdoos. Spreid de draden uit elkaar, met de geaarde draden aan de ene kant van de contactdoos en de niet-geaarde draden aan de andere kant van de contactdoos. Zorg ervoor dat de draden nog steeds aan de draadmoeren zijn bevestigd.

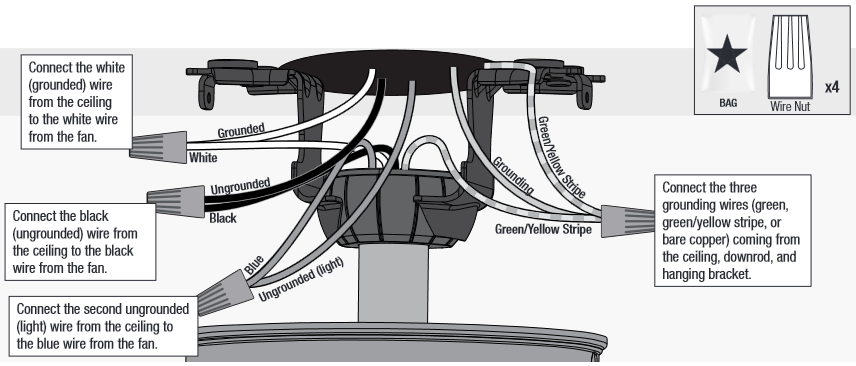

Heeft u dubbele schakelaars?
Volg deze stappen:

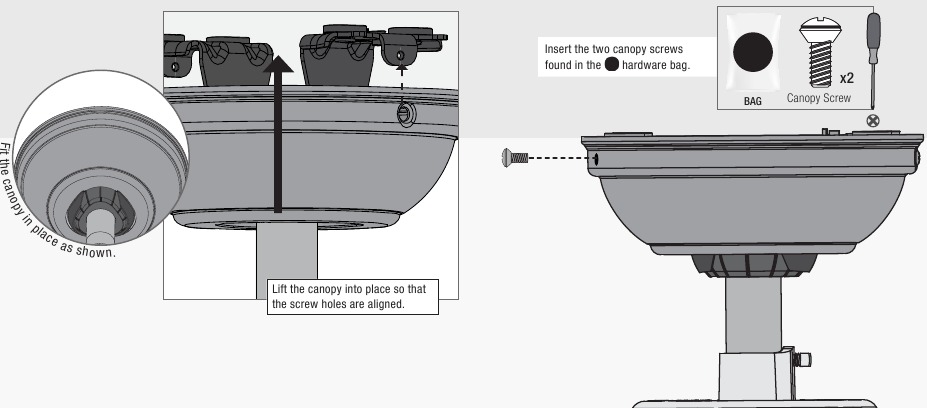

De kap installeren

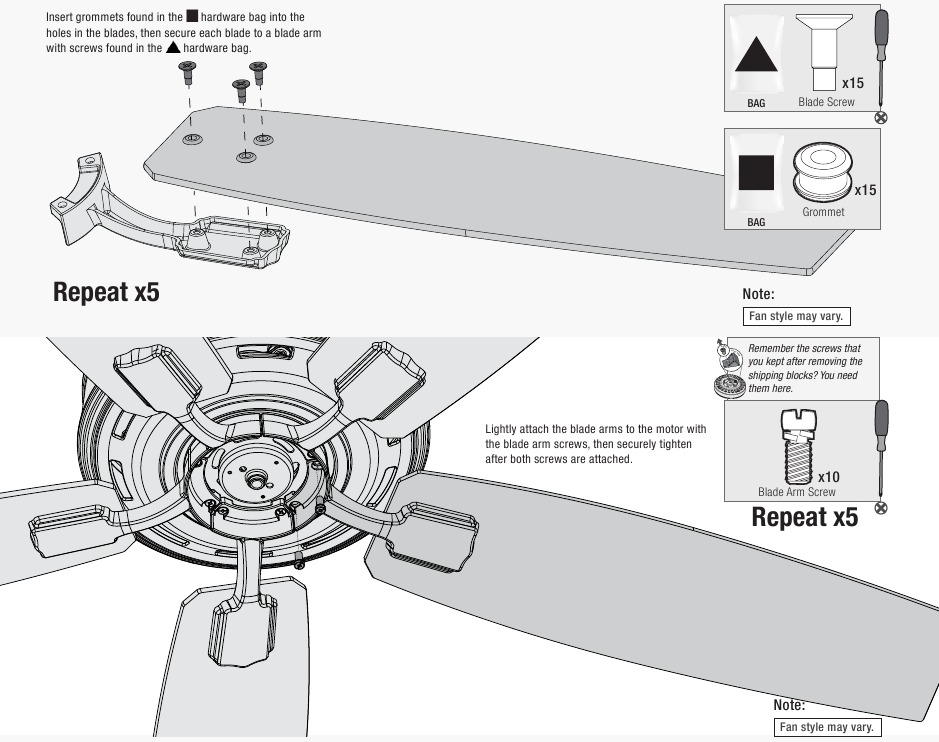

De bladen installeren

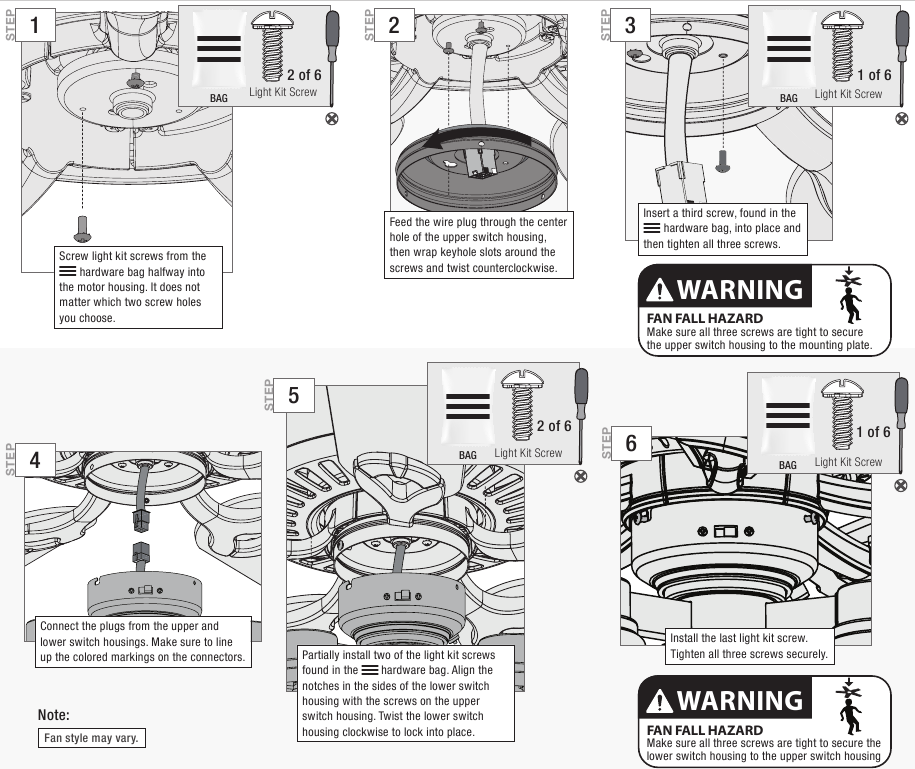

De lamp monteren

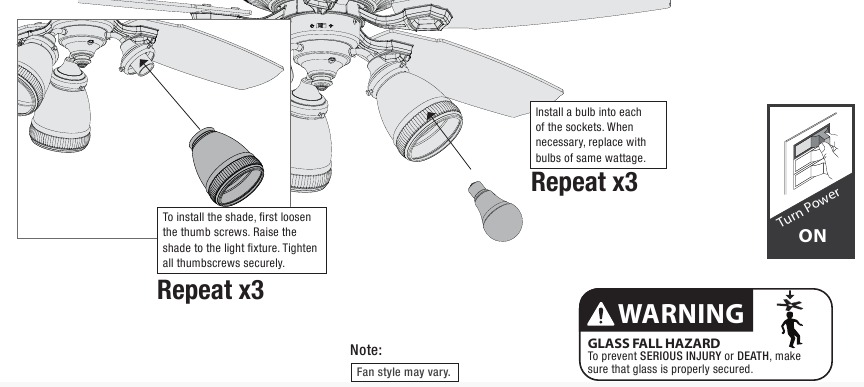

De lampen en het glas installeren

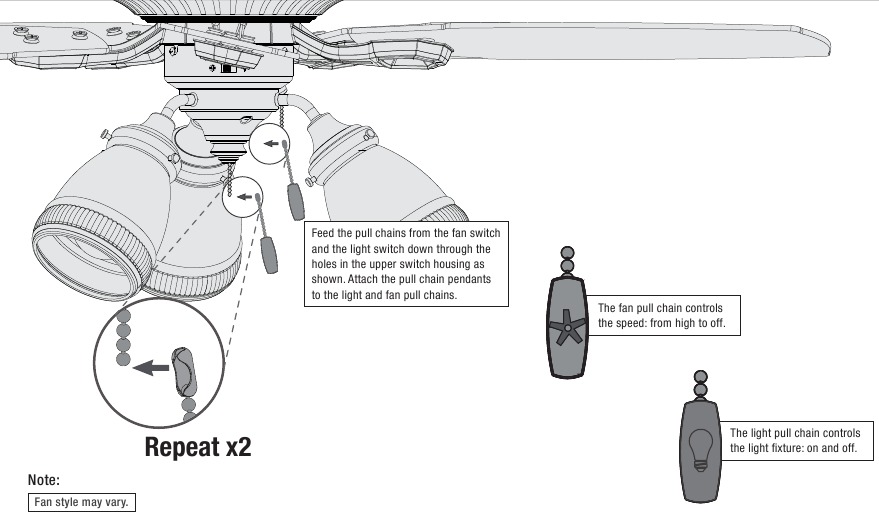

De trekkettingen installeren

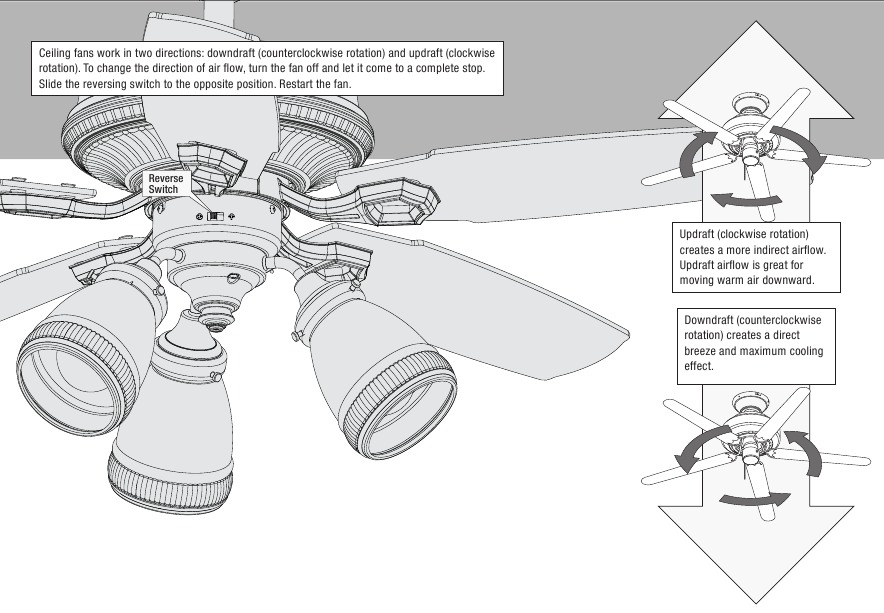

De ventilator omdraaien
Probleemoplossing
Ventilator werkt niet
- Zorg ervoor dat de aan/uit-schakelaar is ingeschakeld.
- Trek aan de trekketting om er zeker van te zijn dat deze is ingeschakeld.
- Duw de motoromschakelaar stevig naar links of rechts om ervoor te zorgen dat deze is ingeschakeld.
- Controleer de stroomonderbreker om er zeker van te zijn dat de stroom is ingeschakeld.
- Zorg ervoor dat de bladen vrij kunnen draaien.
- Schakel de stroom uit via de stroomonderbreker, maak vervolgens de kap los en controleer alle aansluitingen volgens het bedradingsschema.
- Controleer de stekkerverbinding in de schakelaarbehuizing.
Overmatig schommelen
- Zorg ervoor dat de bladen correct zijn geïnstalleerd op de bladijzerstijlen.
- Schakel de stroom uit, ondersteun de ventilator voorzichtig en controleer of de ophangkogel goed is geplaatst.
- Gebruik de meegeleverde balanceerset en instructies om de ventilator in evenwicht te brengen.
Lawaaierige werking
- Zorg ervoor dat de bladen correct zijn geïnstalleerd.
- Controleer of een van de bladen is gebarsten. Zo ja, vervang dan alle bladen.
Hunter Pro Tip:
De ventilator reinigen
Gebruik zachte borstels of doeken om krassen te voorkomen. Reinigingsproducten kunnen de afwerking beschadigen.

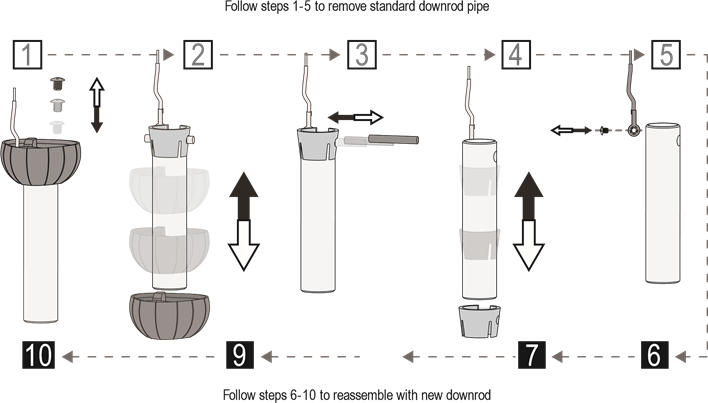

Stang
Als u een andere stanglengte nodig hebt, volgt u deze stappen:
8
GEVAAR VOOR VALLENDE VENTILATOR
Om ERNSTIG LETSEL of DODELIJK LETSEL te voorkomen:
- Volg de instructies voor het monteren van de stang ALTIJD nauwkeurig.
- CONTROLEER of de stang correct is gemonteerd door stevig aan de ophangkogel te trekken.
