Hunter 3 Handleiding

De ventilatorlocatie voorbereiden

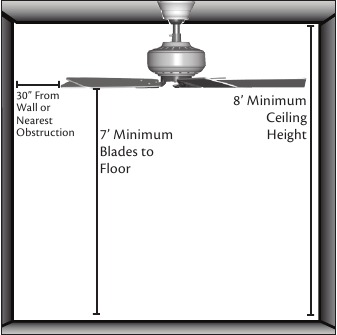

1. De ventilatorlocatie kiezen
   De juiste locatie van de plafondventilator en de bevestiging aan de bouwconstructie zijn essentieel voor de veiligheid, een betrouwbare werking, maximale efficiëntie en energiebesparing.

   Kies een ventilatorlocatie waar:
   • Geen object in contact kan komen met de draaiende ventilatorbladen tijdens normaal bedrijf.
   • De ventilatorbladen zich minstens 2,1 meter boven de vloer bevinden en het plafond minstens 2,4 meter hoog is.
   • De ventilatorbladen geen obstakels hebben voor de luchtstroom, zoals muren of palen, binnen 76 cm van de ventilatorbladpunten.
   • De ventilator zich direct onder een balk of steun bevindt die de contactdoos en het volledige gewicht van de ventilator kan dragen.

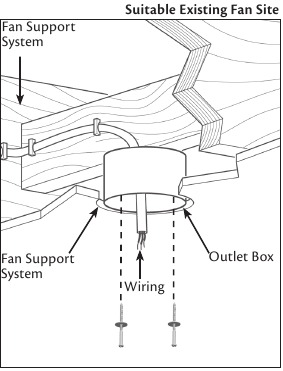

   Checklist voor een bestaande ventilatorlocatie
   Als u een bestaande ventilatorlocatie wilt gebruiken, vult u de volgende checklist in om te bepalen of de locatie acceptabel en veilig is voor uw nieuwe Hunter-ventilator. Als u niet elk item kunt afvinken, bereidt u een nieuwe ventilatorlocatie voor zoals beschreven op deze pagina.
   Ventilatorsteunsysteem


   • Ventilator wordt direct aan de bouwconstructie bevestigd.
   • Het ventilatorsteunsysteem kan het volledige gewicht van de ventilator en de lampenkap dragen.

   Plafondgat

   • Het uitsparinggat van de contactdoos bevindt zich direct onder de balk of steun.

   Contactdoos

   • De contactdoos is een UL-goedgekeurde achthoekige contactdoos van 10 x 3,8 cm (of zoals gespecificeerd door de fabrikant van de steun).
   • De contactdoos is bevestigd aan de balk of steun met houtschroeven en sluitringen door de binnenste gaten van de contactdoos.
   • De buitenste gaten van de contactdoos zijn uitgelijnd met de balk of steun.
   • De onderkant van de contactdoos is minimaal 1,5 mm verzonken in het plafond.

   Bedrading

   • De elektriciteitskabel is met een goedgekeurde connector aan de contactdoos bevestigd.
   • Er steken 15 cm lange snoeren uit de contactdoos.

   Als uw bestaande ventilatorlocatie geschikt is, gaat u verder naar sectie "De plafondplaat installeren".

2. Het plafondgat snijden
   1. Zoek de locatie voor het plafondgat direct onder de balk of steun die de contactdoos en de ventilator zal dragen.
   2. Snijd een gat met een diameter van 10 cm door de gipsplaat of het pleisterwerk van het plafond. U gebruikt het gat om de steun en de contactdoos te installeren.

3. Indien nodig een steun installeren
   Stel vast of er direct boven het plafondgat een plafondbalk zit. Als de balk er is, stel dan vast of deze zo is geplaatst dat u de contactdoos minimaal 1,5 mm in het plafond kunt laten verzinken. Zo niet, installeer dan een steun als volgt:
   1. Bevestig een steun van 5 x 10 cm tussen twee balken. Plaats deze zo dat u de onderkant van de contactdoos minimaal 1,5 mm in het plafond kunt laten verzinken.
   2. Controleer de steun om er zeker van te zijn dat deze het volledige gewicht van de ventilator en de lampenkap kan dragen.
4. De contactdoos installeren

   1. Schaf een UL-goedgekeurde achthoekige contactdoos van 10 x 3,8 cm aan, plus twee houtschroeven nr. 8 x 3,8 cm en sluitringen, verkrijgbaar bij elke bouwmarkt of elektrotechnische groothandel.
   2. Plaats de contactdoos zo dat zowel de binnenste als de buitenste gaten in de doos zijn uitgelijnd met de balk of steun.
   3. Boor geleidegaten die niet groter zijn dan de kleine diameter van de houtschroeven (2 mm) door de binnenste gaten van de contactdoos.
   4. Bevestig de contactdoos rechtstreeks aan de steun of balk met twee houtschroeven nr. 8 x 3,8 cm en sluitringen. De onderkant van de contactdoos moet minimaal 1,5 mm in het plafond zijn verzonken.
5. De bedrading voorbereiden

   1. Zorg ervoor dat de stroomonderbrekers naar de ventilatortoevoerleidingen en de bijbehorende wandcontactdoos zijn uitgeschakeld. Als u de stroomonderbrekers niet in de uit-stand kunt vergrendelen, bevestigt u een duidelijk waarschuwingsapparaat, zoals een label, aan het servicepaneel.
   2. Haal de ventilatortoevoerleiding door de contactdoos zodat de ventilatortoevoerleiding minstens 15 cm voorbij de doos uitsteekt.
   3. Bevestig de ventilatortoevoerleiding aan de contactdoos met een goedgekeurde connector, verkrijgbaar bij elke bouwmarkt of elektrotechnische groothandel.
   4. Zorg ervoor dat de bedrading voldoet aan alle nationale en lokale normen en ANSI/NFPA 70. U hebt nu met succes uw plafondventilatorlocatie voorbereid. Ga voor instructies over het installeren van uw plafondventilator naar uw ventilatorhandleiding en ga verder met sectie "De plafondplaat installeren".

Alle bedrading moet in overeenstemming zijn met de nationale en lokale elektriciteitsvoorschriften en ANSI/NFPA 70. Als u niet bekend bent met bedrading, schakel dan een gekwalificeerde elektricien in.

Installer's Choice en optionele accessoires

Montage en Installer's Choice^® begrijpen

Het gepatenteerde montagesysteem met 3 posities van Hunter biedt u maximale installatieflexibiliteit en gemak. U kunt uw Hunter-ventilator op een van de drie manieren installeren, afhankelijk van de plafondhoogte en uw voorkeur: laag profiel, standaard of schuine montage. De stappen in deze handleiding bevatten instructies voor alle drie de Installer's Choice-montagemethoden.

Standaard montage hangt aan het plafond met een stang (meegeleverd).

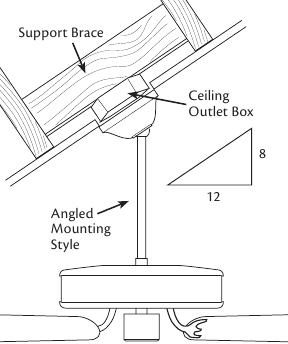

Schuine montage aanbevolen voor een gewelfd of schuin plafond.

Lage profielmontage past dicht tegen het plafond, aanbevolen voor plafonds die minder dan 2,4 meter hoog zijn.

Om het risico op persoonlijk letsel te verminderen, bevestigt u de ventilator rechtstreeks aan de ondersteuningsstructuur van het gebouw volgens deze instructies en gebruikt u alleen de meegeleverde hardware.

Optionele accessoires overwegen

Overweeg het gebruik van de optionele accessoires van Hunter, waaronder een wand- of afstandsbediening voor de snelheid. Volg de instructies die bij elk product zijn meegeleverd om de accessoires te installeren en te gebruiken. Gebruik voor een stille en optimale Standaard montage hangt aan het plafond met Hunter-snelheidsregelaars.
Voor plafonds die hoger zijn dan 2,4 meter, kunt u Hunter-verlengstangen kopen. Alle Hunter-ventilatoren gebruiken een stevige pijp met een diameter van 19 mm om stabiliteit en een trillingsvrije werking te garanderen.

Voorbereiding

Om een plafondventilator te installeren, moet u de volgende dingen kunnen doen:

• Zoek de plafondbalk of een andere geschikte steun in het plafond.
• Boor gaten voor en installeer houtschroeven.
• Identificeer en verbind elektrische draden.
• Til 18 kilo op.

Als u hulp nodig hebt bij het installeren van de ventilator, kan uw Hunter-ventilatordealer u doorverwijzen naar een erkende installateur of elektricien.

Het gereedschap verzamelen

U hebt het volgende gereedschap nodig voor het installeren van de ventilator:

• Elektrische boormachine met 9/64" bit
• Standaard schroevendraaier (magnetische punt aanbevolen)
• Kruiskopschroevendraaier (magnetische punt aanbevolen)
• Steeksleutel of tang
• Ladder (hoogte afhankelijk van installatielocatie)

De ventilatoronderdelen controleren

Pak uw ventilator zorgvuldig uit om schade aan de ventilatoronderdelen te voorkomen. Raadpleeg de meegeleverde onderdelengids. Controleer op eventuele transportschade aan de motor of de ventilatorbladen. Als er onderdelen ontbreken of beschadigd zijn, neem dan contact op met uw Hunter-dealer of bel de Hunter Technical Support Department op 888-830-1326 (in Canada, bel 1-866-268-1936).

Meerdere ventilatoren installeren?
Als u meer dan één ventilator installeert, houd dan de ventilatorbladen en de bladijzers (indien van toepassing) in sets, zoals ze zijn verzonden.

De plafondplaat installeren

Om mogelijke elektrische schokken te voorkomen, koppelt u voordat u uw ventilator installeert de stroom los door de stroomonderbrekers naar de contactdoos en de bijbehorende wandcontactdoos uit te schakelen. Als u de stroomonderbrekers niet in de uit-stand kunt vergrendelen, bevestigt u een duidelijk waarschuwingsapparaat, zoals een label, aan het servicepaneel.

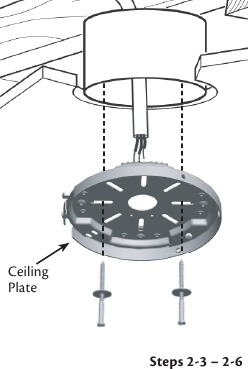

2. De plafondplaat installeren
   1. Boor twee geleidegaten in de houten ondersteuningsstructuur door de buitenste gaten in de contactdoos. De geleidegaten moeten een diameter van 2 mm hebben.
      Voor schuine plafonds: Zorg ervoor dat u de plafondplaat zo plaatst dat de twee lipjes naar de plafondpiek wijzen.

   2. Uw ventilator wordt geleverd met vier vooraf geïnstalleerde geluidsisolatoren. Controleer of alle vier de isolatoren op hun plaats zitten en niet zijn verwijderd tijdens het transport.

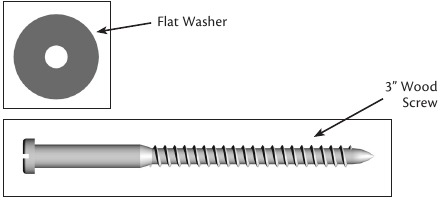

   3. Plaats een platte sluitring op elk van de twee 3" houtschroeven.


   4. Haal de voedingsdraden van de contactdoos in het plafond door het gat in het midden van de plafondplaat.
   5. Lijn de sleufgaten in de plafondplaat uit met de geleidegaten die u in de houten ondersteuningsstructuur hebt geboord. Gebruik voor een juiste uitlijning sleufgaten die direct tegenover elkaar liggen.
      Opmerking: De isolatoren moeten vlak tegen het plafond liggen.
   6. Steek de schroeven door de sleufgaten in de plafondplaat in de geleidegaten die u hebt geboord.
      Draai de schroeven vast in de 2 mm geleidegaten; gebruik geen smeermiddelen op de schroeven. Draai niet te vast.

De ventilator monteren en ophangen

De ventilator kan vallen als deze niet is gemonteerd zoals beschreven in deze installatie-instructies.

3. De ventilator monteren en ophangen
   1. Maak de draden van de ventilator los.

Voor standaard of schuine montage:

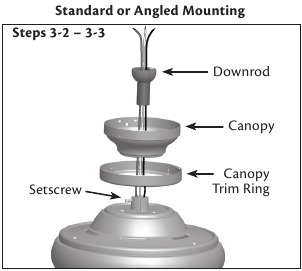

2. Steek de stang door de kap en de kapafwerkring. Voer de draden van de ventilator door de stang aan één kant van de pin in de kogel.
3. Draai de vierkante stelschroef op de adapter los om de pijp- en kogelconstructie te installeren.

   Opmerking: Wanneer de pijp- en kogelconstructie volledig is geïnstalleerd, zijn er nog 2-3 schroefdraden op de pijp zichtbaar; dit is normaal. Draai de stelschroef stevig vast met een steeksleutel of tang. Ga verder naar stap 7.

   De adapter heeft een speciale coating op de schroefdraden. Verwijder deze coating niet; de coating voorkomt dat de stang losdraait. Verwijder de stang na montage niet meer.

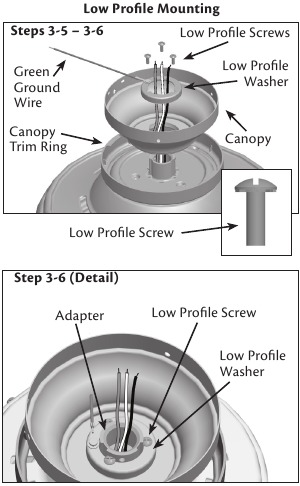

Voor montage met laag profiel:
Opmerking: Voor montage met laag profiel wordt de stang vervangen door de sluitring met laag profiel.

4. Verwijder de stelschroef van de adapter.
5. Plaats de sluitring met laag profiel in de kap met de rand naar beneden.

6. Lijn de gaten in de sluitring uit met de gaten in de adapter.
   Monteer stevig met drie schroeven met laag profiel.

De ventilator ophangen:
Opmerking: Om de ventilator op te hangen, moet u de kap in een bijna verticale positie kantelen, zodat de kapgleuven op de haken van de plafondplaat rusten.

7. Til de ventilator op en lijn de sleuven in de kap uit met de haken op de plafondplaat.
8. Plaats de sleuven over de haken om de ventilator op te hangen.

De afstandsbedieningstransmitter en -ontvanger instellen

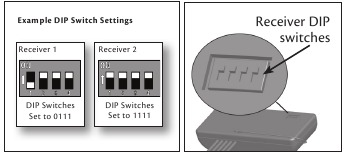

DIP-schakelaars en jumpers instellen
Wanneer er twee of meer ventilatoren dicht bij elkaar staan, kunt u de ontvanger/transmitter voor elke ventilator op een andere code instellen, zodat de werking van de ene ventilator geen invloed heeft op de werking van de andere ventilatoren.
De DIP-schakelaars voor de ontvanger bevinden zich op het vlakke oppervlak van de ontvanger. De jumpers voor de transmitter bevinden zich in het batterijvak.

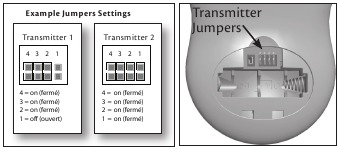

4. De afstandsbedieningstransmitter en -ontvanger instellen
   1.
      Voordat u de jumperinstellingen wijzigt, moet u ervoor zorgen dat de batterij niet op de transmitter is aangesloten.
      Wijzig de positie van de jumpers in de transmitter en de DIP-schakelaars in de ontvanger. Zorg ervoor dat de positie van de jumper in de transmitter overeenkomt met de positie van de DIP-schakelaars in de ontvanger. Als ze niet overeenkomen, werkt de controller niet. Lees het onderstaande vak voor instructies over het instellen van de jumpers.

   2. Plaats de 12-volt batterij in de transmitter.

Het apparaat voor afstandsbediening voldoet aan deel 15 van de FCC-voorschriften.
Wijzigingen of aanpassingen die niet uitdrukkelijk zijn goedgekeurd door Hunter Fan Company kunnen uw bevoegdheid om deze apparatuur te bedienen ongeldig maken.
De werking is onderhevig aan de volgende twee voorwaarden:

1. Dit apparaat mag geen schadelijke storing veroorzaken.
2. Dit apparaat moet alle ontvangen storingen accepteren, inclusief storingen die ongewenste werking kunnen veroorzaken.

Opmerking: gebruik met een ventilator met een luchtspleetschakelaar (normale aan-uit-wandschakelaar).

De maximale ventilatorbelasting is 1 ampère; de maximale lampbelasting is 300 watt.

De ventilator bedraden

Alle bedrading moet voldoen aan de nationale en lokale elektriciteitsvoorschriften en ANSI/NFPA 70. Als u niet bekend bent met bedrading, schakel dan een gekwalificeerde elektricien in.

5. De ventilator bedraden
   1. Zorg ervoor dat de stroom nog steeds is uitgeschakeld.
   2. Om de draden aan te sluiten, houdt u de blanke metalen draden bij elkaar en plaatst u er een draadconnector overheen. Draai vervolgens met de klok mee totdat deze goed vastzit. Gebruik voor al deze aansluitingen de meegeleverde draadconnectoren.

      Zorg ervoor dat er na het maken van de aansluitingen geen blanke draad of draadstrengen zichtbaar zijn.
   3. Sluit met een grote draadconnector de aarddraad van het plafond aan op de groene aarddraad van de plafondplaat en de groene aarddraad van de pendelbuis.

   4. Sluit met de grote draadconnectoren de witte draad en de zwarte draad van het plafond als volgt aan:

      • De witte (gemeenschappelijke) stroomdraad van het plafond naar de witte draad van de ontvanger (gemarkeerd op rode tag "NEUTRAL IN")
      • De zwarte stroomdraad van het plafond naar de zwarte draad van de ontvanger (gemarkeerd op rode tag "LIVE IN")
   5. Sluit met de kleine draadconnectoren de draden van de ventilator als volgt aan:

      • De zwarte draad met een witte streep van de ventilator naar de rode draad van de ontvanger (gemarkeerd op witte tag "LIGHT OUT")
      • De zwarte draad van de ventilator naar de zwarte draad van de ontvanger (gemarkeerd op witte tag "FAN OUT")
      • De witte draad van de ventilator naar de witte draad van de ontvanger (gemarkeerd op witte tag "COMMON OUT")
   6. Controleer elke aansluiting om er zeker van te zijn dat er geen blanke draad of draadstrengen zichtbaar zijn. Duw alle draden en draadconnectoren, behalve de witte antennedraad van de ontvanger, terug door de plafondplaat in de contactdoos.
   7. Plaats de ontvanger in de kap zodat de antenne zich dicht bij de rand van de plafondplaat bevindt voor een duidelijke ontvangst.

De kap en de sierring van de kap installeren

Als u de volgende stappen niet uitvoert, kan de ventilator vallen.
Opmerking: het wordt aanbevolen om een schroevendraaier met magnetische punt te gebruiken voor de volgende stappen.

6. De kap en de sierring van de kap installeren
   1. Draai de ophangkogel zodat het lipje in de kap stevig in de groef van de ophangkogel zit.
      Opmerking: uw ventilator kan meerdere lipjes en groeven hebben die moeten worden uitgelijnd.

   2. Zwenk de ventilator omhoog om de schroefgaten van de kap uit te lijnen met de montagegaten op de plafondplaat.

      De sleuven in de kap moeten ingeschakeld blijven tijdens het zwenken van de kap voor uitlijning.

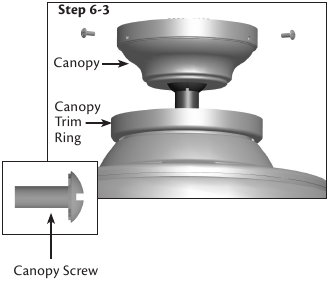

   3. Houd de kap omhoog met de schroefgaten uitgelijnd en draai gedeeltelijk twee kap schroeven in de gaten tegenover de lipjes van de plafondplaat.

   4. Draai gedeeltelijk een kap schroef in het gat tussen de twee lipjes van de plafondplaat. Wanneer alle gaten correct zijn uitgelijnd, draait u alle drie de kap schroeven stevig vast.
   5. Controleer of de lipjes in de kap zich nog steeds in de groeven van de ophangkogel bevinden.
   6. Lijn de lipjes op de sierring uit tegenover de groeven in de ophangkogel. Duw de sierring met beide handen omhoog naar de bovenkant van de kap. De sierring klikt vast en vergrendelt op zijn plaats.
      Opmerking: als u de sierring moet verwijderen, drukt u stevig op de tegenoverliggende zijden van de sierring direct boven de groef in de ophangkogel. De lipjes buigen naar buiten en maken de sierring los.

De bladen monteren

Hunter-ventilatoren gebruiken verschillende stijlen ventilatorbladijzers (beugels die het blad aan de ventilator bevestigen).

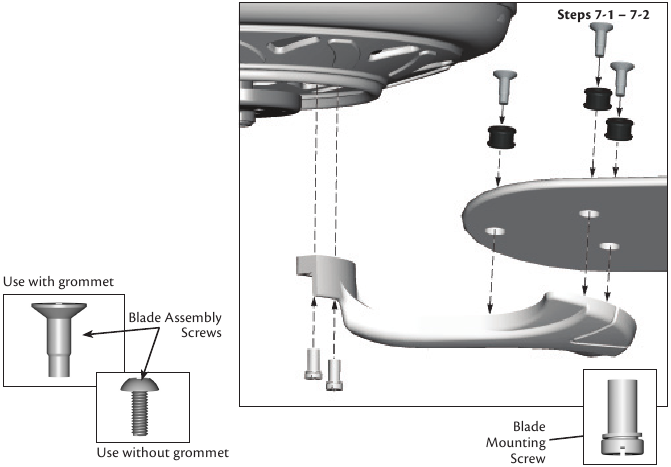

7. De bladen monteren
   1. Uw ventilator kan bladringen bevatten. Als uw ventilator ringen heeft, plaatst u deze met de hand in de gaten op de bladen.


   2. Bevestig elk blad aan een bladijzer met behulp van drie bladmontageschroeven. Als u ringen hebt gebruikt, kunnen de bladen enigszins los zitten nadat de schroeven zijn vastgedraaid. Dit is normaal.
   3. Verwijder de bladmontageschroeven en rubberen transportbumpers van de motor.
      Opmerking: sommige bladmontageschroeven zijn in de motor geïnstalleerd om transportblokken vast te zetten.
   4. Steek voor elk blad één bladmontageschroef door het bladijzer en bevestig deze lichtjes aan de ventilator. Steek de tweede bladmontageschroef erin en draai vervolgens beide montageschroeven stevig vast.

Opmerking: de bladen van deze ventilator zijn behandeld met Hunter's Dust Armor-bescherming, waardoor de bladen minder snel stof en vuil aantrekken. Gebruik een droge of licht vochtige pluisvrije doek om de bladen schoon te maken. Gebruik geen meubelpoets of andere reinigingsmiddelen die resten achterlaten, omdat deze de beschermende Dust Armor op de bladen beschadigen.

Uw installatie voltooien met een komlamp

Uw Hunter-ventilator wordt geleverd met een geïntegreerde lamp.

Gebruik alleen de lamp die bij dit ventilatormodel is geleverd.

8. Uw installatie voltooien met een komlamp

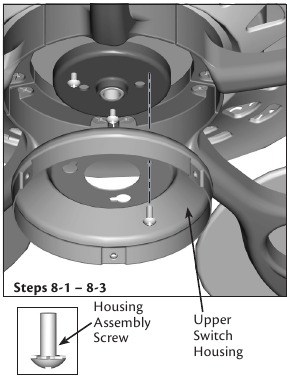

   1. Om de bovenste schakelbehuizing te bevestigen, draait u gedeeltelijk twee schroeven voor de behuizingsmontage in de montageplaat van de schakelbehuizing.

   2. Voer de bovenste stekkerconnector door de middelste opening van de behuizing.
   3. Lijn de sleutelgatsleuven in de behuizing uit met de schroeven voor de behuizingsmontage.

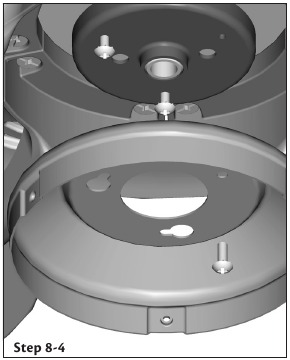

   4. Draai de behuizing tegen de klok in totdat de schroeven voor de behuizingsmontage stevig in het smalle uiteinde van de sleutelgatsleuven zitten. Draai de overige schroeven in de behuizing. Draai alle drie de schroeven stevig vast.

      Zorg ervoor dat de bovenste schakelbehuizing stevig is bevestigd aan de montageplaat van de schakelbehuizing. Als u alle drie de montageschroeven niet goed bevestigt en vastdraait, kan de schakelbehuizing en de lamp vallen.

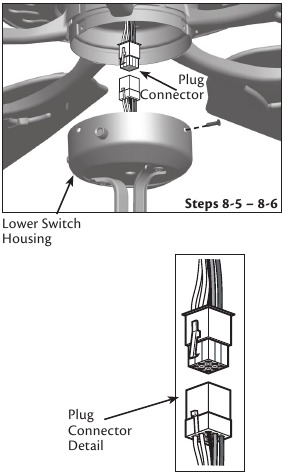

   5. Om de onderste schakelbehuizing te bevestigen, sluit u de bovenste stekkerconnector van de motor aan op de onderste stekkerconnector in de onderste schakelbehuizing.
      Opmerking: beide stekkerconnectoren zijn gepolariseerd en passen maar op één manier in elkaar. Zorg ervoor dat de connectoren correct zijn uitgelijnd voordat u ze aansluit. Een onjuiste aansluiting kan leiden tot een onjuiste werking en schade aan het product.

   6. Plaats de onderste schakelbehuizing over de bovenste schakelbehuizing. Lijn de zijschroefgaten in de bovenste en onderste schakelbehuizingen uit. Bevestig de onderste schakelbehuizing aan de bovenste schakelbehuizing met drie schroeven voor de behuizingsmontage.

      Opmerking: in overeenstemming met de Amerikaanse federale energievoorschriften bevat deze plafondventilator een apparaat dat de lichtopbrengst beperkt. Het overschrijden van de wattage limiet die is aangegeven op de MAX wattage sticker die is bevestigd aan de lamphouder(s) kan leiden tot brandgevaar of een onjuiste werking. Raadpleeg het hoofdstuk over probleemoplossing als de lampen niet goed lijken te werken.

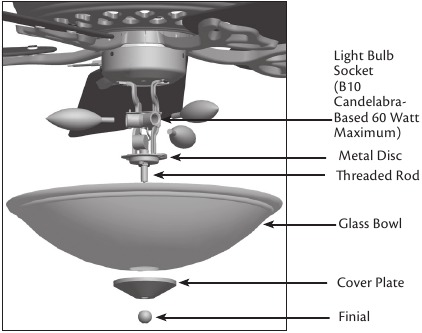

De glazen kom installeren

7. Plaats eerst B10-kandelaarlampen (maximaal 60 watt) in de fittingen.
8. Plaats de afdekplaat tegen de glazen kom. Lijn de gaten in de afdekplaat en de glazen kom uit.
9. Schroef de sierknop op het uiteinde van de draadstang totdat deze goed vastzit.

De afstandsbediening bedienen en de houder monteren

9. De afstandsbediening bedienen en de houder monteren
   1. De afstandsbediening heeft afzonderlijke knoppen voor het instellen van de ventilatorsnelheid en het licht. Raadpleeg de afbeelding aan de rechterkant.
      Opmerking: voor de beste werking start u de ventilator door op hoog te drukken en selecteert u vervolgens de gewenste snelheid.
   2. De lichtknop schakelt het licht in. Druk nogmaals op de lichtknop om het licht uit te schakelen.
   3. Vervang de batterij indien nodig door een 12-volt alkalinebatterij.

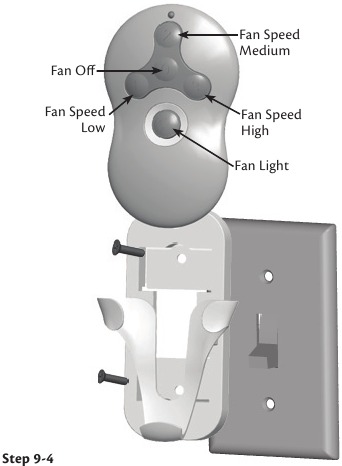

   4. U kunt de afstandsbedieningshouder op elke schakelplaat monteren met de schroeven die al in de schakelplaat zitten. Of u kunt de afstandsbedieningshouder eenvoudig aan de muur monteren.


Uw plafondventilator bedienen en reinigen

10. Uw plafondventilator bedienen en reinigen
    1. Schakel de elektrische stroom naar de ventilator in.

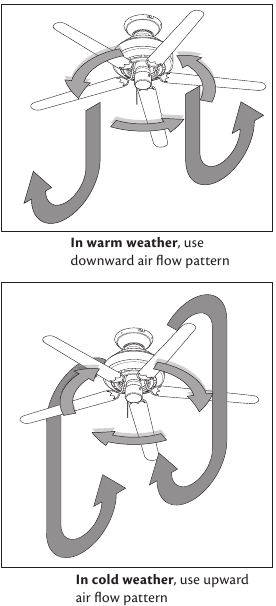

    2. Plafondventilatoren werken het beste door in warm weer lucht naar beneden te blazen (rotatie van de bladen tegen de klok in) om de ruimte te koelen met een directe bries. In de winter zal het laten opstijgen van lucht door de ventilator (rotatie van de bladen met de klok mee) de warmere lucht die aan het plafond is opgesloten, door de ruimte verdelen zonder tocht te veroorzaken.

    3. Gebruik voor het reinigen van afwerkingen een zachte borstel of een pluisvrije doek om krassen te voorkomen. Een borstelmondstuk van een stofzuiger kan zwaarder stof verwijderen. Verwijder oppervlaktevlekken of opgehoopt vuil en stof met een mild reinigingsmiddel en een licht vochtige doek. U kunt een artistiek middel gebruiken, maar nooit schurende reinigingsmiddelen, omdat deze de afwerking beschadigen.
    4. De bladen van deze ventilator zijn behandeld met Hunter's Dust Armor-bescherming, waardoor de bladen minder snel stof en vuil aantrekken. Gebruik een droge of licht vochtige pluisvrije doek om de bladen schoon te maken. Gebruik geen meubelpoets of andere reinigingsmiddelen die resten achterlaten, omdat deze de beschermende Dust Armor op de bladen beschadigen.

Om de luchtstroomrichting te veranderen
Schakel de ventilator uit en laat hem volledig tot stilstand komen. Schuif de omkeerschakelaar op de ventilator naar de tegenovergestelde stand. Start de ventilator opnieuw.

Probleemoplossing

Er gebeurt niets; ventilator beweegt niet

1. Schakel de stroom in, vervang de zekering of reset de stroomonderbreker.
2. Maak de kap los, controleer alle aansluitingen volgens de bedrading in het ventilatordeel.
3. Controleer de stekkerverbinding in de schakelaarbehuizing.
4. Duw de motoromkeerschakelaar stevig naar links of rechts om ervoor te zorgen dat de schakelaar is ingeschakeld.
5. Verwijder de transportbeschermers.

Lawaaierige werking

1. Draai de schroeven van de bladconstructie en de schroeven van het bladijzeren anker vast tot ze goed vastzitten.
2. Controleer of het blad is gebarsten. Zo ja, vervang dan alle bladen.

Overmatig schommelen

1. Als uw ventilator tijdens het gebruik schommelt, gebruik dan de meegeleverde balanceerset en instructies om de ventilator in evenwicht te brengen.
2. Draai alle bladijzeren schroeven vast.

Lichten gaan plotseling uit, maar de ventilator blijft werken

1. Controleer of het wattage en het type lampen die zijn geïnstalleerd voldoen aan de specificaties op de MAX wattage sticker die op de fitting is aangebracht.
2. Schakel de stroom naar de ventilator uit bij de wandschakelaar. Wacht 5 minuten en hervat de stroom naar de ventilator.

• LEES DEZE HELE HANDLEIDING ZORGVULDIG DOOR VOORDAT U MET DE INSTALLATIE BEGINT. BEWAAR DEZE INSTRUCTIES.
• Gebruik alleen Hunter vervangingsonderdelen.
• Om het risico op persoonlijk letsel te verminderen, bevestigt u de ventilator rechtstreeks aan de steunconstructie van het gebouw volgens deze instructies, en gebruik alleen de meegeleverde hardware.
• Om mogelijke elektrische schokken te voorkomen, moet u, voordat u uw ventilator installeert, de stroom uitschakelen door de stroomonderbrekers uit te schakelen naar de contactdoos en de bijbehorende wandschakelaar. Als u de stroomonderbrekers niet in de uit-stand kunt vergrendelen, bevestigt u veilig een prominent waarschuwingsapparaat, zoals een label, aan het servicepaneel.
• Alle bedrading moet in overeenstemming zijn met de nationale en lokale elektrische codes en ANSI/NFPA 70. Als u niet bekend bent met bedrading, schakel dan een gekwalificeerde elektricien in.
• Om het risico op persoonlijk letsel te verminderen, mag u het bladbevestigingssysteem niet buigen bij het installeren, uitbalanceren of reinigen van de ventilator. Steek nooit vreemde voorwerpen tussen de draaiende ventilatorbladen.
• Om het risico op brand, elektrische schokken of schade aan de motor te verminderen, mag u geen solid-state snelheidsregelaar met deze ventilator gebruiken. Gebruik alleen Hunter snelheidsregelaars.
• Dit product voldoet aan UL STD 507 en is gecertificeerd volgens STD C22.2 No.113
• Was uw handen nadat uw ventilatorinstallatie is voltooid.

Als u onderdelen of servicehulp nodig hebt, bel dan 888-830-1326 (in Canada, bel 866-268-1936) of bezoek ons op onze website op http://www.HunterFan.com.
Hunter Fan Company
7130 Goodlett Farms Parkway #400
Memphis, Tennessee 38016

Referenties

• Hunter Fan Company - Online plafondventilatorwinkel

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Hunter 3 Handleiding

Beschikbare talen
