Hunter 51059 Handleiding

Inhoud

Inleiding

De plafondventilator die u hebt aangeschaft, biedt jarenlang comfort en prestaties in uw huis of kantoor. Deze handleiding bevat volledige instructies voor het installeren en bedienen van uw ventilator. We zijn trots op ons werk en waarderen de mogelijkheid om u de beste plafondventilator ter wereld te leveren.

Wij zijn er om u te helpen!
Deze handleiding is ontworpen om de installatie zo eenvoudig mogelijk te maken. Houd tijdens het doornemen van deze handleiding uw smartphone of tablet bij de hand. We hebben videolinks toegevoegd om u door de meer technische gedeelten te helpen. Als u niet bekend bent met bedrading of zich er niet prettig bij voelt, neem dan contact op met een gekwalificeerde elektricien. We bieden ook telefonische ondersteuning op 1.888.830.1326 of bezoek ons op HunterFan.com.
waarschuwingLEES en BEWAAR deze instructies



  1. Om het risico op brand, elektrische schokken of persoonlijk letsel te verminderen, monteert u de ventilator rechtstreeks aan de bouwconstructie en/of een contactdoos die is goedgekeurd voor ventilatorondersteuning van 31,8 kg (70 lbs) en gebruikt u de montageschroeven die bij de contactdoos zijn geleverd.
  2. Om mogelijke elektrische schokken te voorkomen, koppelt u, voordat u uw ventilator installeert of onderhoudt, de stroom los door de stroomonderbrekers naar de contactdoos en de bijbehorende muurschakelaar uit te schakelen. Als u de stroomonderbrekers niet in de uit-stand kunt vergrendelen, bevestigt u een opvallend waarschuwingsapparaat, zoals een label, stevig aan het servicepaneel.
  3. Om het risico op elektrische schokken te verminderen, moet deze ventilator worden geïnstalleerd met een isolerende wandbediening/schakelaar.
  4. Om het risico op persoonlijk letsel te verminderen, buigt u de mesbeugels niet bij het installeren van de mesbeugels, het uitbalanceren van de messen of het reinigen van de ventilator. Steek geen vreemde voorwerpen tussen de draaiende ventilatorbladen.
  5. Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar en personen met verminderde fysieke, zintuiglijke of mentale vermogens of gebrek aan ervaring en kennis, mits ze onder toezicht staan of instructies hebben gekregen over het veilige gebruik van het apparaat en de gevaren ervan begrijpen. Kinderen mogen niet met het apparaat spelen. Reiniging en gebruikersonderhoud mogen niet door kinderen zonder toezicht worden uitgevoerd. Het wordt aanbevolen om toezicht te houden op kinderen om ervoor te zorgen dat ze het apparaat niet op de verkeerde manier gebruiken.

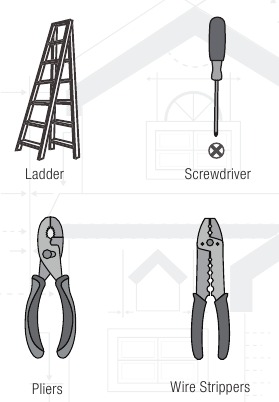

Dit zijn de hulpmiddelen die u nodig hebt om uw installatie te voltooien

OPTIONEEL
Als u op een ondersteunende constructie monteert, hebt u ook deze hulpmiddelen nodig.

Dit is wat er in uw doos zit

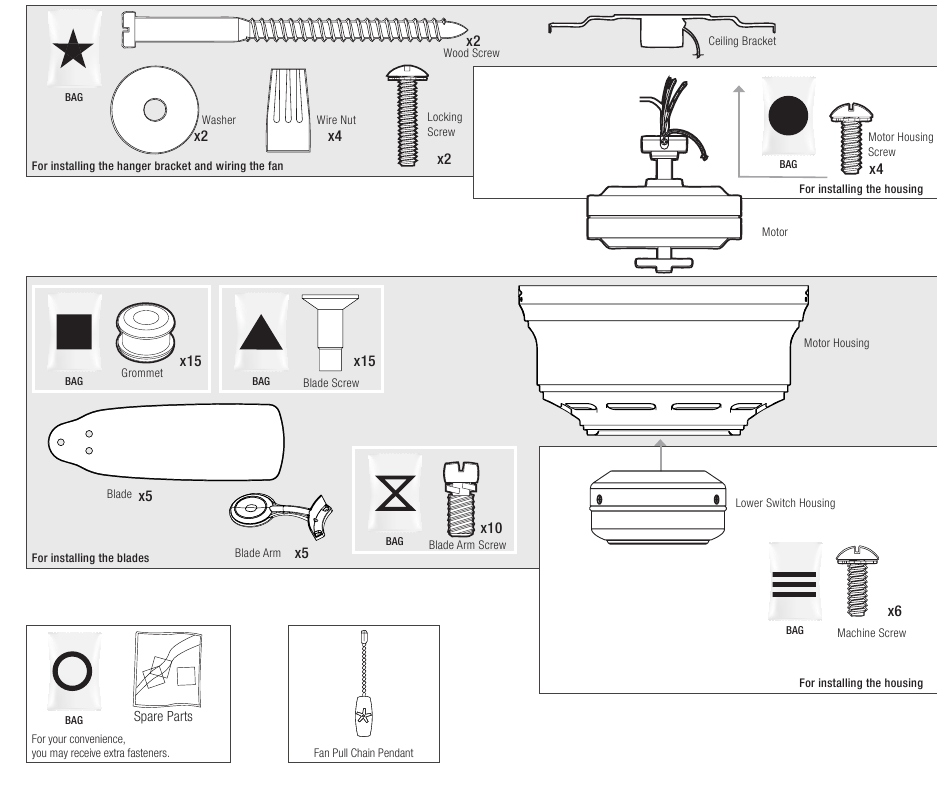

We raden u aan om alles uit de doos te halen en neer te leggen. We hebben de getekende componenten hieronder gegroepeerd met de hardware die u nodig hebt voor die onderdelen. De schroeven hieronder zijn op schaal getekend om het gemakkelijker te maken om te bepalen welk stuk hardware nodig is om elk onderdeel te installeren.

Hunter Pro Tip:

Gooi de hardwarezakken niet weg en meng geen onderdelen uit verschillende zakken. Noteer het symbool dat op elke hardwarezak is gedrukt. De symbolen kunnen worden gebruikt om de juiste hardware voor elke stap te identificeren.

Opmerking:
Het ventilatormodel kan variëren.
Mist u een onderdeel of is het beschadigd?
Breng het niet terug naar de winkel. Laat ons het goedmaken. Bezoek ons op HunterFan.com of bel ons op 1.888.830.1326.

De juiste installatielocatie kiezen

U hebt deze ventilator waarschijnlijk gekocht met een locatie in gedachten. Laten we hieronder controleren of deze goed past.

Controleer de kamerdimensies:

Controleer de contactdoos:
U moet de ventilator kunnen bevestigen aan de bouwconstructie of een voor ventilatoren geschikte contactdoos.

De plafondbeugel installeren

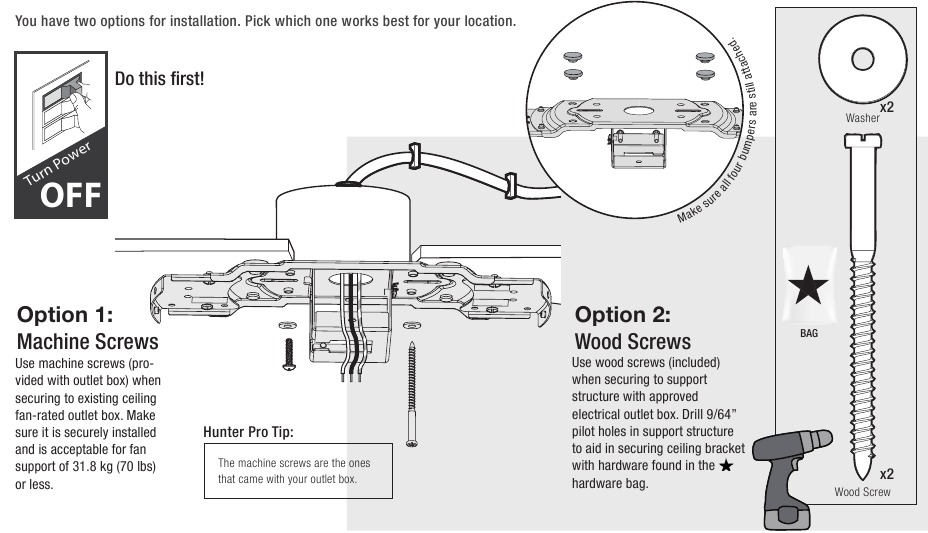

De plafondbeugel installeren

De ventilator ophangen

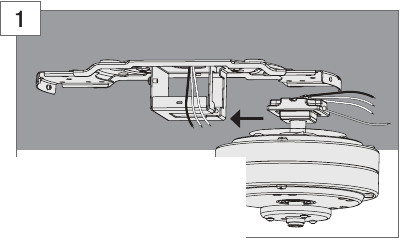

  1. Houd de draden uit de weg, til de motorassemblage op en plaats de vierkante hanger in de opening in de plafondbeugel. Zorg ervoor dat de aardingsdraad die aan de hanger is bevestigd uit de grote opening in de plafondbeugel steekt.
    De ventilator ophangen - Stap 1

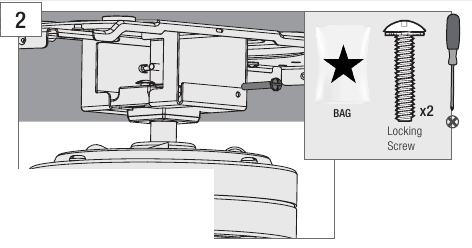

  2. Zodra de motor in de plafondbeugel zit, gebruikt u de twee borgschroeven die in de hardwarezak zitten om de motor aan de plafondbeugel te bevestigen.
    De ventilator ophangen - Stap 2

De ventilator bedraden

We weten dat bedrading moeilijk is. Laten we het gemakkelijker maken.
Volg deze stappen om uw ventilator snel en veilig te bedraden. Volg de onderstaande route die het beste past bij uw muurschakelaaropstelling. Als u niet bekend bent met bedrading of het niet prettig vindt om het zelf te doen, neem dan contact op met een gekwalificeerde elektricien.

Hunter Pro Tip:
Zo sluit u de draden aan:
Duw de blanke metalen uiteinden van de draden tegen elkaar en schuif er een draadmoer overheen. Draai vervolgens de draadmoer met de klok mee vast. Trek er voorzichtig aan om er zeker van te zijn dat geen van de draden los zit.

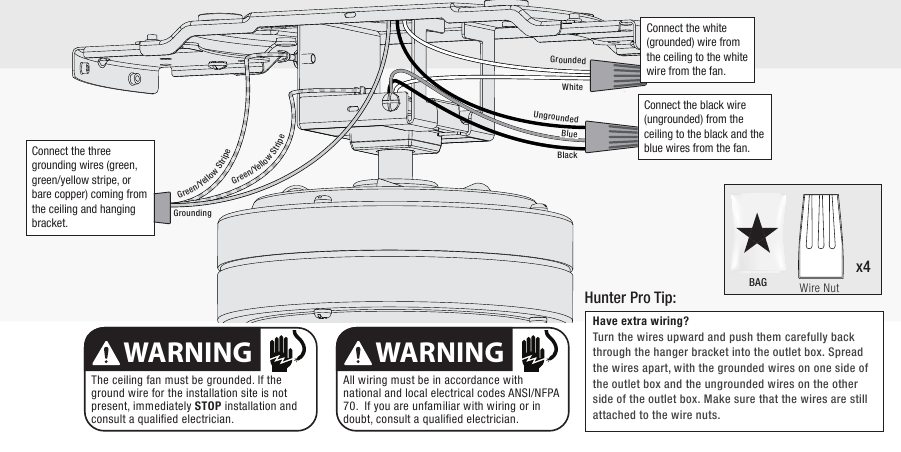

Hebt u een enkele schakelaar? Volg deze stappen:
De ventilator bedraden - Methode 1

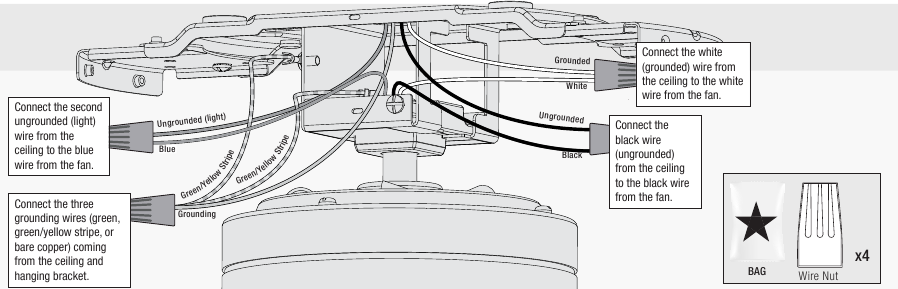

Hebt u dubbele schakelaars? Volg deze stappen:
De ventilator bedraden - Methode 2

Opmerking: Het ventilatormodel kan variëren.

De motorbehuizing installeren

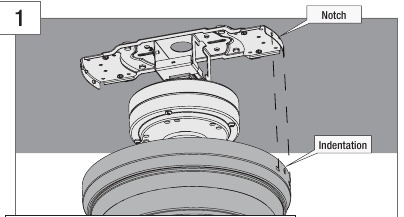

  1. Til de motorbehuizing over de motor en de plafondbeugel omhoog. Draai de motorbehuizing zodat de schroefgaten uitlijnen en de inkeping in de behuizing op zijn plaats vergrendelt met de inkeping in de plafondbeugel. De motorbehuizing is niet bevestigd totdat de volgende stap is voltooid. Niet onbeheerd achterlaten.
    De motorbehuizing installeren - Stap 1

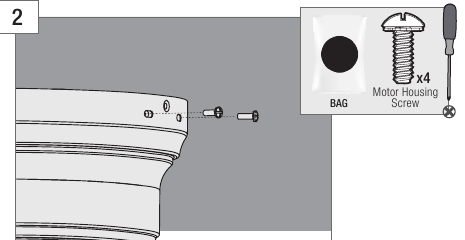

  2. Installeer met een kruiskopschroevendraaier de vier motorbehuizingsschroeven die in de hardwarezak zitten. Draai alle vier de schroeven stevig vast.
    De motorbehuizing installeren - Stap 2

De bladen installeren

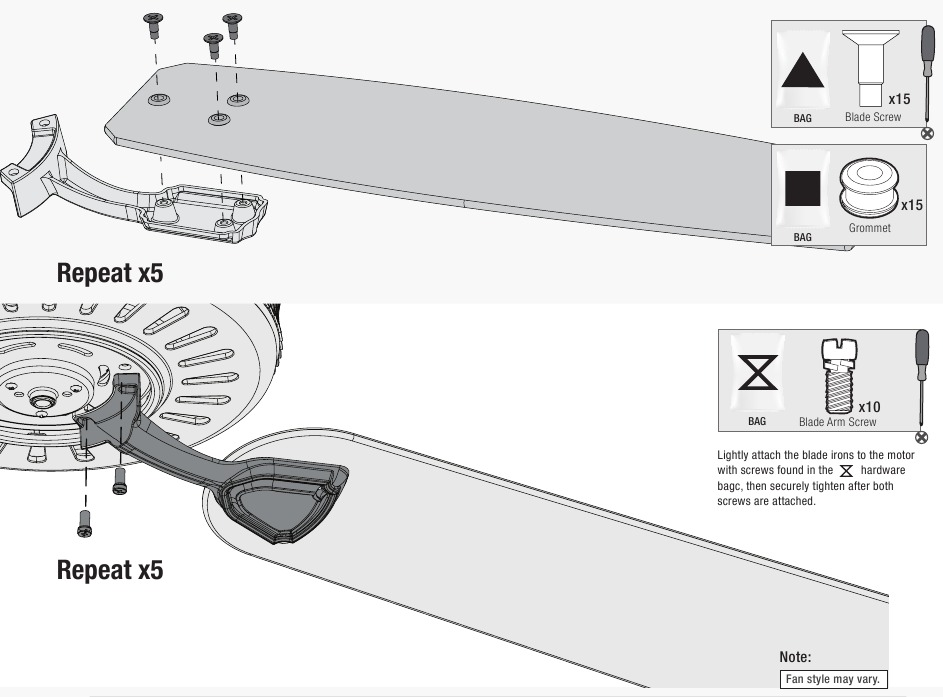

Plaats de grommets die in de hardwarezak zitten in de gaten in de bladen en bevestig vervolgens elk blad aan een bladarm met schroeven die in de hardwarezak zitten.
De bladen installeren

De schakelaarbehuizing monteren

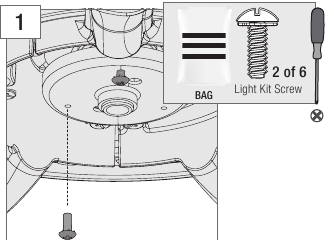

  1. Schroef de schroeven van de lampenset uit de hardwarezak halverwege in de motorbehuizing. Het maakt niet uit welke twee schroefgaten u kiest.
    De schakelaarbehuizing monteren - Stap 1

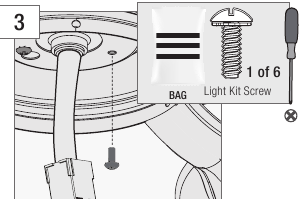

  2. Steek de draadstekker door het middelste gat van de bovenste schakelaarbehuizing en wikkel vervolgens de sleutelgatsleuven rond de schroeven en draai ze tegen de klok in.
  3. Plaats een derde schroef, die zich in de hardwarezak bevindt, op zijn plaats en draai vervolgens alle drie de schroeven vast.


    GEVAAR VOOR HET VALLEN VAN DE VENTILATOR
    Zorg ervoor dat alle drie de schroeven vastzitten om de bovenste schakelaarbehuizing aan de montageplaat te bevestigen.
    De schakelaarbehuizing monteren - Stap 2

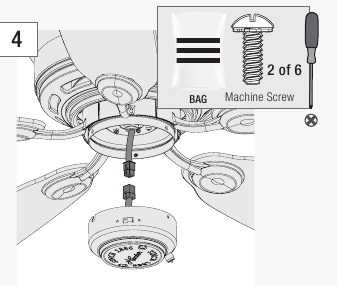

  4. Installeer de schakelaarbehuizingsschroeven die zich in de zak zitten gedeeltelijk. Sluit de stekkers van de bovenste en onderste schakelaarbehuizing aan. Zorg ervoor dat u de gekleurde markeringen op de stekkerconnectoren uitlijnt.
    De schakelaarbehuizing monteren - Stap 3

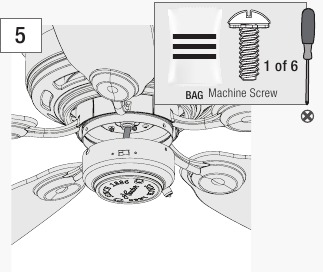

  5. Lijn de inkepingen in de zijkanten van de onderste schakelaarbehuizing uit met de schroeven op de bovenste schakelaarbehuizing. Draai de onderste schakelaarbehuizing met de klok mee om op zijn plaats te vergrendelen. Installeer de derde schakelaarbehuizingsschroef. Draai alle drie de schroeven stevig vast.
    De schakelaarbehuizing monteren - Stap 4



GEVAAR VOOR HET VALLEN VAN DE VENTILATOR
Zorg ervoor dat alle drie de schroeven vastzitten om de onderste schakelaarbehuizing aan de bovenste schakelaarbehuizing te bevestigen

De trekkettingen installeren

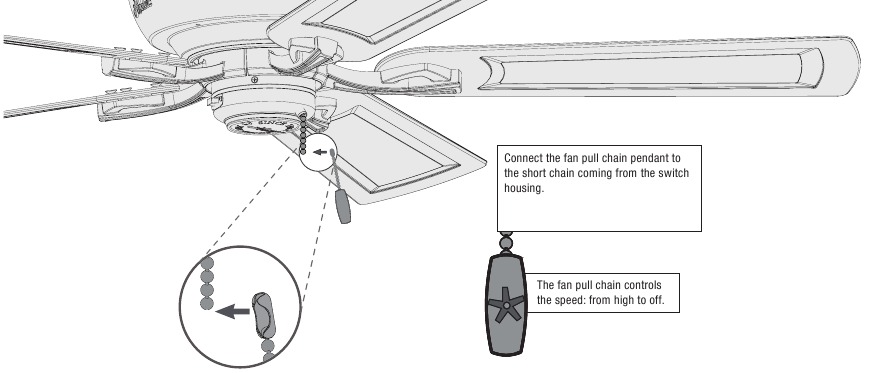

De trekkettingen installeren

De ventilator omkeren

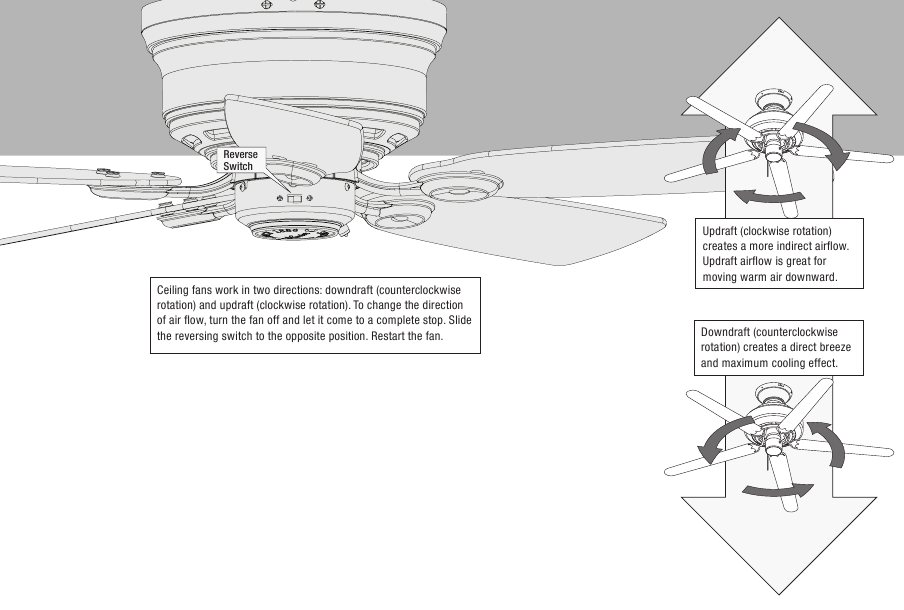

De ventilator omkeren

Probleemoplossing

Ventilator werkt niet

  • Zorg ervoor dat de aan/uit-schakelaar is ingeschakeld.
  • Trek aan de trekketting om er zeker van te zijn dat deze is ingeschakeld.
  • Duw de motoromkeerschakelaar stevig naar links of rechts om ervoor te zorgen dat deze is ingeschakeld.
  • Controleer de stroomonderbreker om er zeker van te zijn dat de stroom is ingeschakeld. is ingeschakeld.
  • Zorg ervoor dat de bladen vrij kunnen draaien.
  • Schakel de stroom uit via de stroomonderbreker en maak vervolgens de kap los en controleer alle aansluitingen volgens het bedradingsschema.
  • Controleer de stekkerverbinding in de schakelaarbehuizing.

Overmatig wiebelen

  • Zorg ervoor dat de bladen correct zijn geïnstalleerd op de bladijzeren stijlen.
  • Schakel de stroom uit, ondersteun de ventilator voorzichtig en controleer of de hangerkogel goed vastzit.
  • Gebruik de meegeleverde balanceringskit en instructies om de ventilator uit te balanceren.

Lawaaierige werking

  • Zorg ervoor dat de bladen correct zijn geïnstalleerd.
  • Controleer of een van de bladen is gebarsten. Als dit het geval is, vervang dan alle bladen.

Hunter Pro Tip: De ventilator reinigen
Gebruik zachte borstels of doeken om krassen te voorkomen. Reinigingsmiddelen kunnen de afwerking beschadigen.
