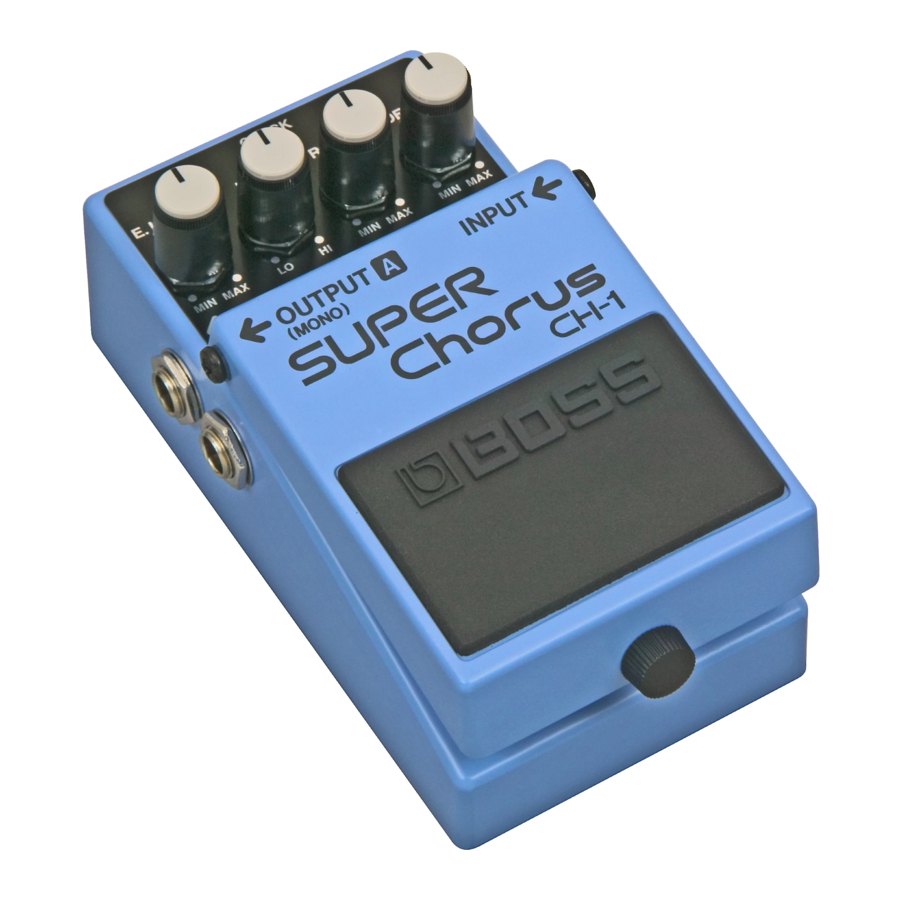

Boss CH-1 SUPER Chorus Handleiding

PANEELBESCHRIJVING

1. AC-adapteraansluiting
   Sluit een optionele AC-adapter (BOSS PSA-120, 220 of 240) aan op deze aansluiting voor AC-werking.
   • Met de AC-adapter kunt u lang en veilig werken zonder dat u zich zorgen hoeft te maken over de levensduur van de batterij. Een mangaanbatterij gaat ongeveer 20 uur mee.
2. Controlelampje
   Dit lampje brandt wanneer het effect is ingeschakeld en kan daarom worden gebruikt als een effect aan/uit-indicator.
   • De controlelampje dient ook als batterijcontrole. Wanneer het dimmer wordt of helemaal niet oplicht, is batterijvervanging vereist.
3. Effect Level-knop
   Hiermee stelt u het mengniveau in van het effectgeluid (waarvan de toonhoogte verandert) ten opzichte van het normale geluid.
   Draaien met de klok mee () verhoogt het volume van het effectgeluid, terwijl draaien tegen de klok in () het verlaagt.
4. Equalizer-knop
   Hiermee regelt u de klank van het effectgeluid. Draaien met de klok mee () versterkt hogere frequenties en draaien tegen de klok in () snijdt ze af.
5. Modulation Rate-knop
   Hiermee stelt u de snelheid van het choruseffect in. Draaien met de klok mee () versnelt de snelheid en draaien tegen de klok in () vertraagt deze.
6. Modulation Depth-knop
   Hiermee stelt u de diepte van het choruseffect in.
   Draaien met de klok mee () verdiept het effect en draaien tegen de klok in () creëert het tegenovergestelde effect.
7. Output-jacks A/B
   Sluit een versterker aan op deze jacks. Gebruik voor monauraal geluid alleen Output A.
8. Input-jack
   Sluit een elektrisch/elektronisch muziekinstrument, zoals een gitaar, aan op deze jack.
   • Door deze jack aan te sluiten, wordt het apparaat automatisch ingeschakeld. Zorg ervoor dat u het snoer van deze jack loskoppelt wanneer het apparaat niet wordt gebruikt.
9. Pedalschakelaar
   Door op het pedaal te drukken, wordt het effect in- of uitgeschakeld.
10. Duimschroef
    Draai deze schroef los om de klep te openen voor batterijvervanging.
    • Verwijder de schroef niet van de klep, zodat u deze niet kwijtraakt.

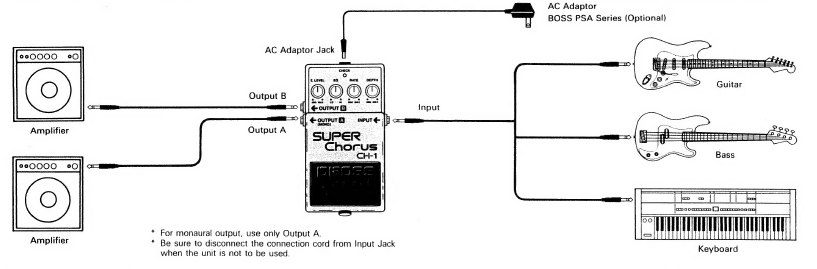

AANSLUITINGEN

WERKING

1. Maak alle benodigde aansluitingen en stel vervolgens de bedieningsknoppen op het paneel in zoals hieronder weergegeven.

2. Zorg ervoor dat het controlelampje oplicht (als het niet brandt, drukt u op de pedaalschakelaar).

3. Stel de gewenste snelheid in met de Modulation Rate-knop.

4. Stel de gewenste diepte in met de Modulation Depth-knop.

5. Pas de klank van het effectgeluid aan met de Equalizer-knop.

6. Stel het volume van het effectgeluid in met de Effect Level-knop.


• Gebruik voor monauraal geluid alleen Output A. Output A stuurt de mix van het effect en normale geluid.
• Bij gebruik van de CH-1 in stereo-uitgang.
  OUTPUT A: Alleen effectgeluid (waarvan de toonhoogte verandert) wordt uitgevoerd.
  OUTPUT B: Alleen normaal geluid wordt uitgevoerd. De CH-1 maakt gebruik van het ruimtecompounding-stereosysteem, dus het effect varieert afhankelijk van de afstand tussen twee luidsprekers (L/R). Probeer het instrument te bespelen om te controleren hoe het daadwerkelijk klinkt. Als u de equalizer of het effectniveau verlaagt, wordt de pan naar Output B verplaatst.
• Het geluid kan vervormd raken als een gitaar met een groot uitgangsvermogen wordt gebruikt. Als dit gebeurt, verlaag dan het volume van de gitaar of gebruik een limiter.

BATTERIJ VERVANGEN

1. Draai de duimschroef op het pedaal los om het te openen (klep).
2. Haal de batterij uit de batterijhouder en koppel vervolgens de batterijclip los.
3. Sluit een nieuwe batterij aan op de batterijclip en plaats de batterij terug in de batterijhouder.
   • Zorg ervoor dat de polariteit van de batterij correct is.
4. Duw de spiraalveer in de veerbasis aan de achterkant van het pedaal (klep) en sluit vervolgens het pedaal.
   • Zorg ervoor dat het clipkoord niet bekneld raakt in het pedaal of de spiraalveer.
5. Steek de duimschroef in het gat van de geleidebus en draai de schroef stevig vast.

Gebruik één 9-volt batterij

BELANGRIJKE OPMERKINGEN

• Als de batterijspanning daalt (het controlelampje brandt dimmer), worden verschillende symptomen weergegeven, zoals het effect wordt zwakker, er wordt geen geluid geproduceerd, enz. Om dat te voorkomen, moet u de batterij onmiddellijk vervangen.
• Zorg ervoor dat de polariteit van de batterij correct is bij het aansluiten van de batterij.
• Wanneer het apparaat gedurende langere tijd niet wordt gebruikt, verwijder dan de batterij om batterijlekkage te voorkomen.
• Zorg ervoor dat u de AC-adapter BOSS PSA-120, 220 of 240 gebruikt, afhankelijk van het voltagesysteem in uw land.
• Zorg ervoor dat de batterij stevig is aangesloten, zelfs tijdens het gebruik van de AC-adapter, dan blijft het apparaat werken, zelfs als het AC-adapterkoord tijdens het optreden losraakt.
• Door de input-jack aan te sluiten, wordt het apparaat automatisch ingeschakeld. Zorg ervoor dat u het snoer van deze jack loskoppelt wanneer het apparaat niet wordt gebruikt.
• Laat geen vaste of vloeibare stoffen in het apparaat komen.
• Koppel de AC-adapter los van het stopcontact wanneer het apparaat niet in gebruik is.
• Als dit apparaat niet goed werkt, schakel het dan onmiddellijk uit en bel uw lokale Roland-servicecentrum.

BOSS PSA-120/220/240 (optioneel)

SPECIFICATIES

Voeding: 9V DC 006P (x 1), AC-adapter (PSA-serie: optioneel)
Stroomverbruik: 15mA (9V DC)
Bediening: Effect Level, Equalizer, Modulation Rate, Modulation Depth
Indicator: Effect aan/uit (batterijcontrole)
Jacks: Input, Output A, Output B, AC-adapter
Restruis: Minder dan —95dBm (IHF-A) met EQ ingesteld op de middelste positie
Ingangsimpedantie: 1 MO
Uitgangsbelastingimpedantie: Meer dan 10kQ
Afmetingen: 70(B) x 55(H) x 125(D) mm/2-%" x 2-³/16" x 4- ¹⁵/16"
Gewicht: 400g/14 oz

• Specificaties kunnen zonder kennisgeving worden gewijzigd
