BOSS Equalizer GE-7 Handleiding

Belangrijkste kenmerken

Lees, voordat u dit apparaat gebruikt, zorgvuldig de paragrafen "HET APPARAAT VEILIG GEBRUIKEN" en "BELANGRIJKE OPMERKINGEN" (geleverd op een apart blad). Bewaar het (de) document(en) na het lezen op een plaats waar het direct beschikbaar is voor toekomstig gebruik.

• De Graphic Equalizer GE-7 past de harmonische inhoud van een instrument of microfoon aan in zeven afzonderlijke banden.
• Het bestrijkt het frequentiespectrum voor elektrische bas, elektrische gitaar, keyboard, microfoon, enz., om ze aan te passen aan de akoestiek van de ruimte of om een bepaald toonbereik te accentueren.
• Elke bediening past een iets uitgebreider octaaf aan om ±15 dB aan verlaging of versterking te leveren.
• De eerste drie banden passen de grondtoon aan en de hogere vier banden passen de sterkte van het harmonische accent aan.
• Daarnaast is de niveauregeling erg handig voor het in balans brengen van het effectgeluid.

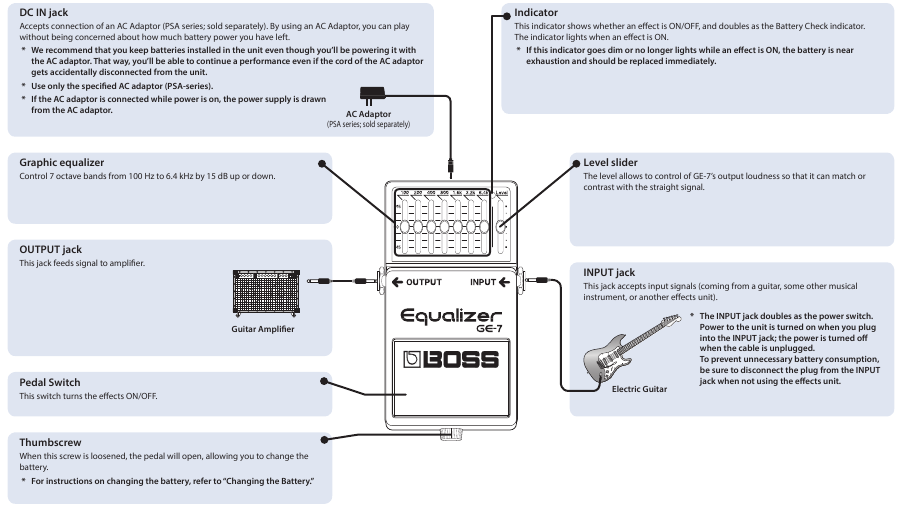

Paneelbeschrijvingen

Voorzorgsmaatregelen bij het aansluiten

• Om storingen en defecten aan de apparatuur te voorkomen, moet u altijd het volume lager zetten en alle apparaten uitschakelen voordat u aansluitingen maakt.
• Zodra alles correct is aangesloten, moet u de onderstaande procedure volgen om de stroom in te schakelen. Als u de apparatuur in de verkeerde volgorde inschakelt, loopt u het risico dat er storingen of defecten aan de apparatuur ontstaan. Bij het inschakelen: Zet de stroom naar uw gitaarversterker als laatste aan. Bij het uitschakelen: Zet de stroom naar uw gitaarversterker als eerste uit.
• Voordat u het apparaat in- of uitschakelt, moet u altijd het volume lager zetten. Zelfs als het volume is verlaagd, kunt u een geluid horen wanneer u het apparaat in- of uitschakelt. Dit is echter normaal en duidt niet op een storing.

Gebruik van batterij

• Er was een batterij in het apparaat geplaatst voordat het de fabriek verliet. De levensduur van deze batterij kan echter beperkt zijn, aangezien het primaire doel was om het testen mogelijk te maken.
• Als u onjuist met batterijen omgaat, loopt u het risico op explosie en vloeistoflekkage. Zorg ervoor dat u alle items met betrekking tot batterijen die worden vermeld in "HET APPARAAT VEILIG GEBRUIKEN" en "BELANGRIJKE OPMERKINGEN" (geleverd op een apart blad) zorgvuldig in acht neemt.
• Wanneer u alleen op batterijstroom werkt, wordt de indicator van het apparaat zwakker wanneer de batterij bijna leeg is. Vervang de batterij zo snel mogelijk.
• Batterijen moeten altijd worden geplaatst of vervangen voordat andere apparaten worden aangesloten. Op deze manier kunt u storingen en schade voorkomen.

Het apparaat bedienen

1. Nadat u alle benodigde snoeren hebt aangesloten, stelt u alle knoppen op het paneel in zoals afgebeeld.

2. Druk op de pedaalschakelaar. De CHECK LED gaat branden om "EFFECT AAN" aan te geven en dooft om "EFFECT UIT" aan te geven. * Deze CHECK LED wordt ook gebruikt om de batterij te controleren. Als de LED niet oplicht of zwak wordt, moet de batterij worden vervangen.

3. Stel de Graphic Equalizer-schuifregelaars in op de juiste positie.

4. Terwijl u het pedaal AAN en UIT schakelt, stelt u de Level-schuifregelaar in op de juiste positie, zodat er geen volumeverandering is tussen de Normal- en Effect-modi.


De batterij vervangen

1. Houd het pedaal ingedrukt en draai de duimschroef los en open vervolgens het pedaal omhoog.
   * Het pedaal kan worden geopend zonder de duimschroef volledig los te maken.
2. Verwijder de oude batterij uit de batterijhouder en verwijder het snoer dat erop is aangesloten.
3. Sluit het snoer aan op de nieuwe batterij en plaats de batterij in de batterijhouder.
   * Let goed op de polariteit van de batterij (+ versus -).
4. Schuif de spiraalveer op de veerbasis aan de achterkant van het pedaal en sluit vervolgens het pedaal.
   * Zorg er zorgvuldig voor dat het snoer niet bekneld raakt in het pedaal, de spiraalveer en de batterijhouder.
5. Steek ten slotte de duimschroef in het geleidebusgat en zet deze stevig vast.

Belangrijkste specificaties

* 0 dBu = 0,775 Vrms
* Dit document beschrijft de specificaties van het product op het moment dat het document werd uitgegeven. Raadpleeg de Roland-website voor de meest recente informatie.
