BOSS Octave OC-5 Handleiding
Inhoud

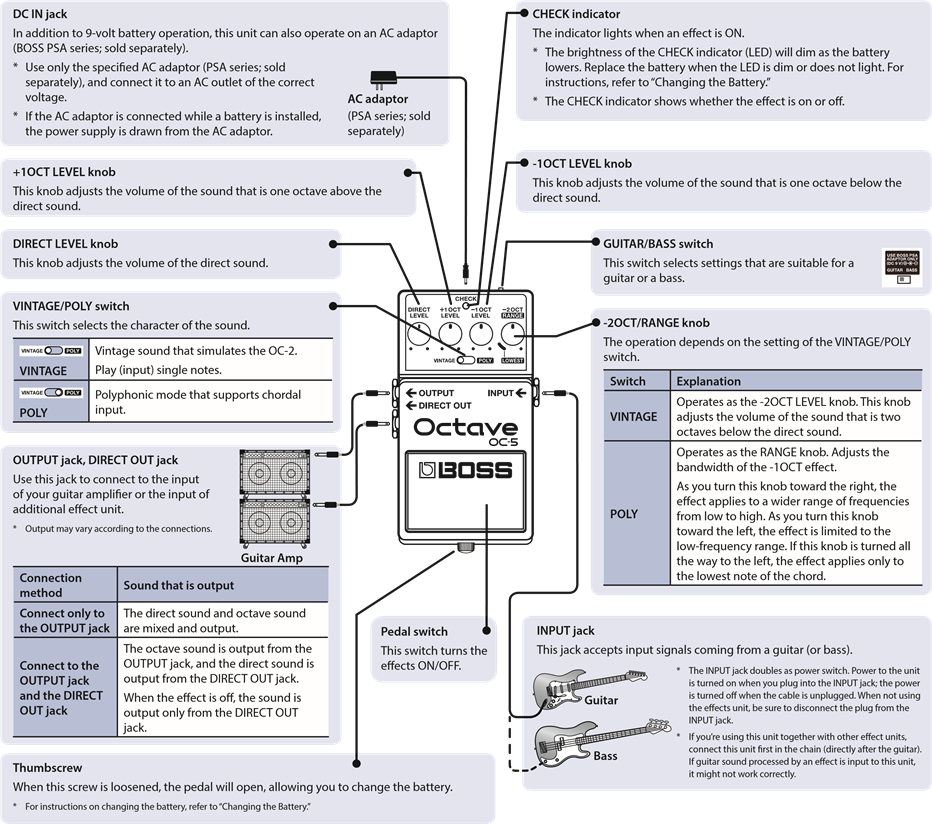

Paneelbeschrijvingen
Voorzorgsmaatregelen bij het aansluiten
- Om storingen en defecten aan de apparatuur te voorkomen, moet u altijd het volume lager zetten en alle units uitschakelen voordat u verbindingen maakt.
- Zodra alles correct is aangesloten, moet u de onderstaande procedure volgen om de stroom in te schakelen. Als u apparatuur in de verkeerde volgorde inschakelt, loopt u het risico dat er storingen of defecten aan de apparatuur ontstaan.
| Bij het inschakelen: | Zet de stroom naar uw gitaarversterker als laatste aan. |
| Bij het uitschakelen: | Schakel de stroom naar uw gitaarversterker als eerste uit. |
- Voordat u het apparaat in- of uitschakelt, moet u er altijd voor zorgen dat u het volume lager zet. Zelfs als het volume lager is gezet, kunt u een geluid horen wanneer u het apparaat in- of uitschakelt. Dit is echter normaal en duidt niet op een storing.
Gebruik van de batterij
- Als u dit apparaat op batterijen gebruikt, gebruik dan een alkalinebatterij.
- De levensduur van de meegeleverde batterij kan beperkt zijn, omdat deze in de eerste plaats bedoeld was om te testen tijdens de montage.
- Als u het apparaat alleen op batterijen gebruikt, wordt de indicator van het apparaat zwakker wanneer het batterijvermogen te laag wordt. Vervang de batterij zo snel mogelijk.
- Als u onjuist met batterijen omgaat, loopt u het risico op explosie en vloeistoflekkage. Zorg ervoor dat u alle items met betrekking tot batterijen zorgvuldig in acht neemt.

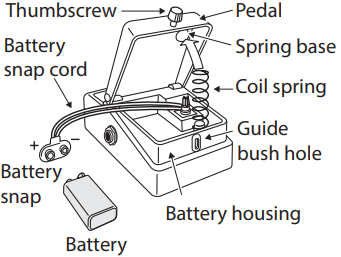

De batterij vervangen
- Houd het pedaal ingedrukt en draai de duimschroef los, open het pedaal vervolgens naar boven.
![De batterij vervangen]( "BOSS - Octave - De batterij vervangen")
* Het pedaal kan worden geopend zonder de duimschroef volledig los te maken. - Verwijder de oude batterij uit de batterijhouder en verwijder het klikkoord dat erop is aangesloten.
- Sluit de batterijclip aan op de nieuwe batterij en plaats de batterij in de batterijhouder.
* Let er goed op dat u de polariteit van de batterij (+ versus -) in acht neemt. - Schuif de spiraalveer op de veerbasis aan de achterkant van het pedaal en sluit vervolgens het pedaal.
* Zorg er zorgvuldig voor dat het klikkoord niet bekneld raakt in het pedaal, de spiraalveer en de batterijhouder. - Houd tot slot het pedaal ingedrukt terwijl u de duimschroef in het geleidebusgat vastdraait.
Belangrijkste specificaties
| Nominaal ingangsniveau | -20 dBu |
| Ingangsimpedantie | 1 MΩ |
| Nominaal uitgangsniveau | -20 dBu |
| Uitgangsimpedantie | 1 kΩ |
| Aanbevolen belastingimpedantie | 10 kΩ of groter |
| Voeding | Alkalinebatterij (9 V, 6LR61 of 6LF22) AC-adapter (PSA-serie: afzonderlijk verkrijgbaar) |
| Stroomverbruik | 60 mA * Verwachte levensduur van de batterij bij continu gebruik: Alkalinebatterij: Ongeveer 5 uur Deze cijfers variëren afhankelijk van de werkelijke gebruiksomstandigheden. |
| Afmetingen | 73 (B) x 129 (D) x 59 (H) mm 2-7/8 (B) x 5-1/8 (D) x 2-3/8 (H) inch |
| Gewicht (inclusief batterij) | 440 g 1 lb |
| Accessoires | Folder ("HET APPARAAT VEILIG GEBRUIKEN", "BELANGRIJKE OPMERKINGEN" en "Informatie") Alkalinebatterij (9 V, 6LR61 of 6LF22) |
| Optie (afzonderlijk verkrijgbaar) | AC-adapter (PSA-serie) |
- 0 dBu = 0,775 Vrms
- Dit document beschrijft de specificaties van het product op het moment dat het document werd uitgegeven. Raadpleeg de Roland-website voor de meest recente informatie.
Aanvullende voorzorgsmaatregelen
- Wanneer u de verpakkingsdoos of het opvulmateriaal waarin dit apparaat was verpakt weggooit, moet u de afvalverwerkingsvoorschriften van uw gemeente in acht nemen.
- Gebruik geen aansluitkabels met een ingebouwde weerstand.
