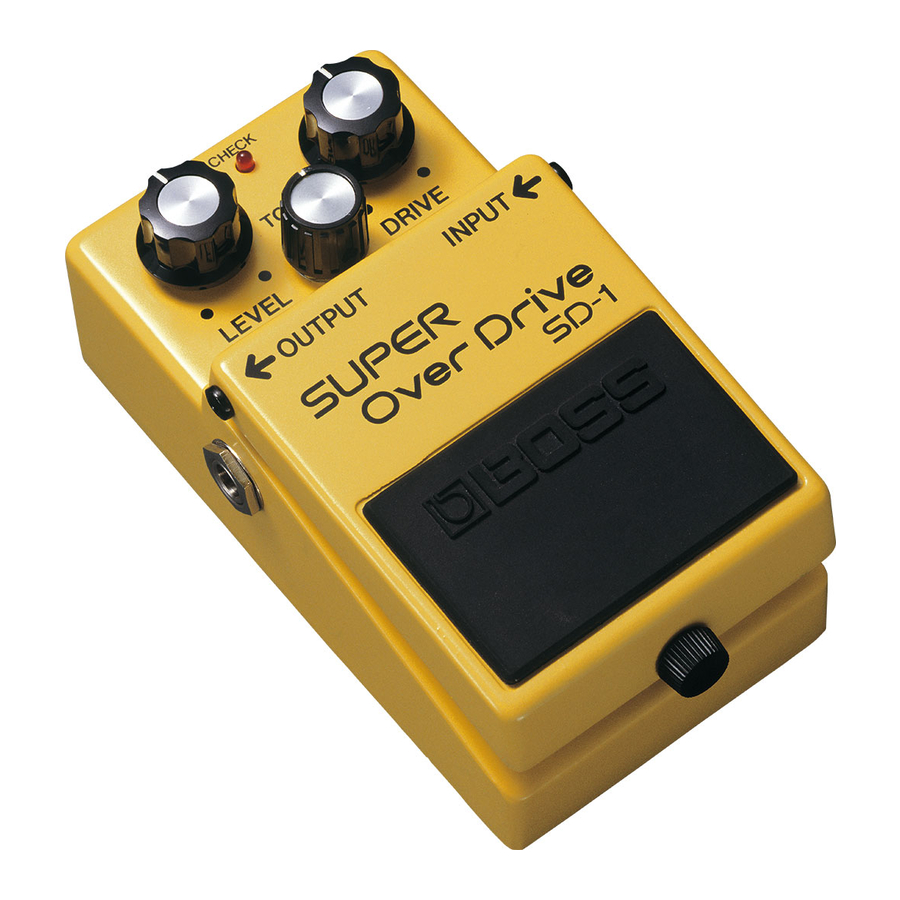

Boss Super Overdrive SD-1 Handleiding

Belangrijkste functies

Lees voordat u dit apparaat gebruikt zorgvuldig de paragrafen "HET APPARAAT VEILIG GEBRUIKEN" en "BELANGRIJKE OPMERKINGEN" (op een apart blad bijgeleverd). Bewaar het/de document(en) na het lezen op een plaats waar het/ze direct beschikbaar is/zijn.

• In tegenstelling tot eerdere fuzz-units kan de SD-1 de pickingdynamiek en subtiele nuances van uw spel getrouw weergeven. Ongeacht het type gitaar dat u gebruikt, komt het ware karakter van de klank naar voren.
• Dit apparaat genereert een zachte en heldere distortion, zoals die van een overstuurde buizenversterker.
• Daarnaast kunt u de toonregeling gebruiken om het hoogfrequente bereik te versterken of te verzwakken, waardoor een veelzijdig scala aan effecten ontstaat.
• Als het effect is ingeschakeld, licht de led op, zodat u in één oogopslag kunt zien of het effect is in- of uitgeschakeld.

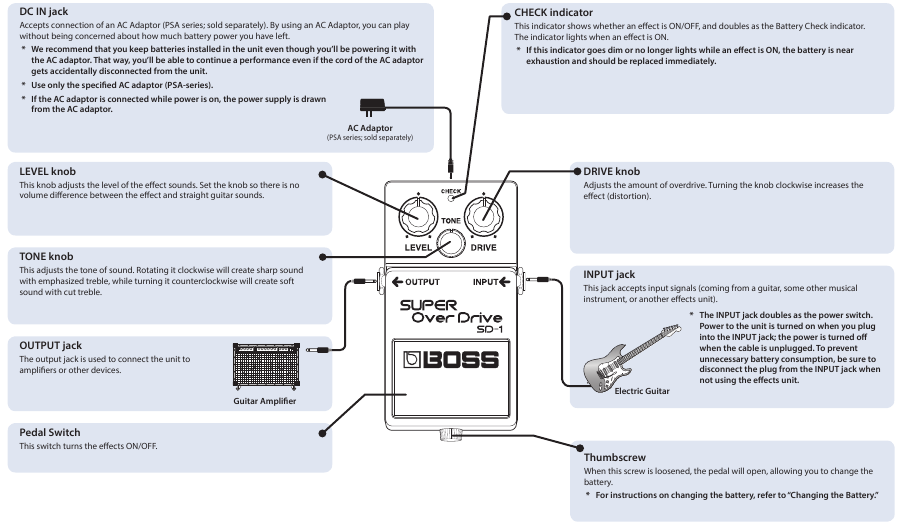

Paneelbeschrijvingen

Voorzorgsmaatregelen bij het aansluiten

• Om storingen en defecten aan de apparatuur te voorkomen, moet u altijd het volume lager zetten en alle apparaten uitschakelen voordat u aansluitingen maakt.
• Als alles goed is aangesloten, moet u de onderstaande procedure volgen om de stroom in te schakelen. Als u apparatuur in de verkeerde volgorde inschakelt, loopt u het risico op storingen of defecten aan de apparatuur. Bij het inschakelen: Schakel de stroom naar uw gitaarversterker als laatste in. Bij het uitschakelen: Schakel de stroom naar uw gitaarversterker als eerste uit.
• Voordat u het apparaat in- of uitschakelt, moet u er altijd voor zorgen dat u het volume lager zet. Zelfs als het volume is verlaagd, kunt u een geluid horen wanneer u het apparaat in- of uitschakelt. Dit is echter normaal en wijst niet op een storing.

Gebruik van de batterij

• Er was een batterij in het apparaat geplaatst voordat het de fabriek verliet. De levensduur van deze batterij kan echter beperkt zijn, omdat het primaire doel ervan was om het testen mogelijk te maken.
• Als u batterijen verkeerd behandelt, loopt u het risico op explosie en vloeistoflekkage. Zorg ervoor dat u alle punten met betrekking tot batterijen die worden vermeld in "HET APPARAAT VEILIG GEBRUIKEN" en "BELANGRIJKE OPMERKINGEN" (op een apart blad bijgeleverd) zorgvuldig in acht neemt.
• Wanneer u alleen op batterijstroom werkt, wordt de indicator van het apparaat zwakker wanneer de batterij bijna leeg is. Vervang de batterij zo snel mogelijk.
• Batterijen moeten altijd worden geplaatst of vervangen voordat andere apparaten worden aangesloten. Op deze manier kunt u storingen en schade voorkomen.

Het apparaat bedienen

1. Nadat u alle benodigde kabels hebt aangesloten, stelt u alle knoppen op het paneel in zoals afgebeeld.

2. Druk op de voetschakelaar. Controleer of de led-lampjes "EFFECT ON" (EFFECT AAN) aangeven en doven om "EFFECT OFF" (EFFECT UIT) aan te geven.
   * Deze controle-led wordt ook gebruikt om de batterij te controleren. Als de led niet oplicht of zwak wordt, moet de batterij worden vervangen.

3. Draai de DRIVE-knop naar de juiste positie.

4. Terwijl u de voetschakelaar AAN en UIT zet, draait u de LEVEL-knop naar de juiste positie, zodat er geen volumeverandering wordt waargenomen tussen de normale en de effectmodus.

5. Draai de TONE-knop naar de juiste positie.


De batterij vervangen

1. Houd het pedaal ingedrukt en draai de duimschroef los, en open het pedaal omhoog.
   * Het pedaal kan worden geopend zonder de duimschroef volledig los te maken.
2. Verwijder de oude batterij uit de batterijhouder en verwijder de klikkabel die erop is aangesloten.
3. Sluit de klikkabel aan op de nieuwe batterij en plaats de batterij in de batterijhouder.
   * Let goed op de polariteit van de batterij (+ versus -).
4. Schuif de spiraalveer op de veerbasis aan de achterkant van het pedaal en sluit vervolgens het pedaal.
   * Zorg er zorgvuldig voor dat de klikkabel niet bekneld raakt in het pedaal, de spiraalveer en de batterijhouder.
5. Steek ten slotte de duimschroef in het geleidebusgat en zet deze stevig vast.

Belangrijkste specificaties

* 0 dBu = 0,775 Vrms
* Dit document beschrijft de specificaties van het product op het moment dat het document werd uitgegeven. Raadpleeg de Roland-website voor de meest recente informatie.
