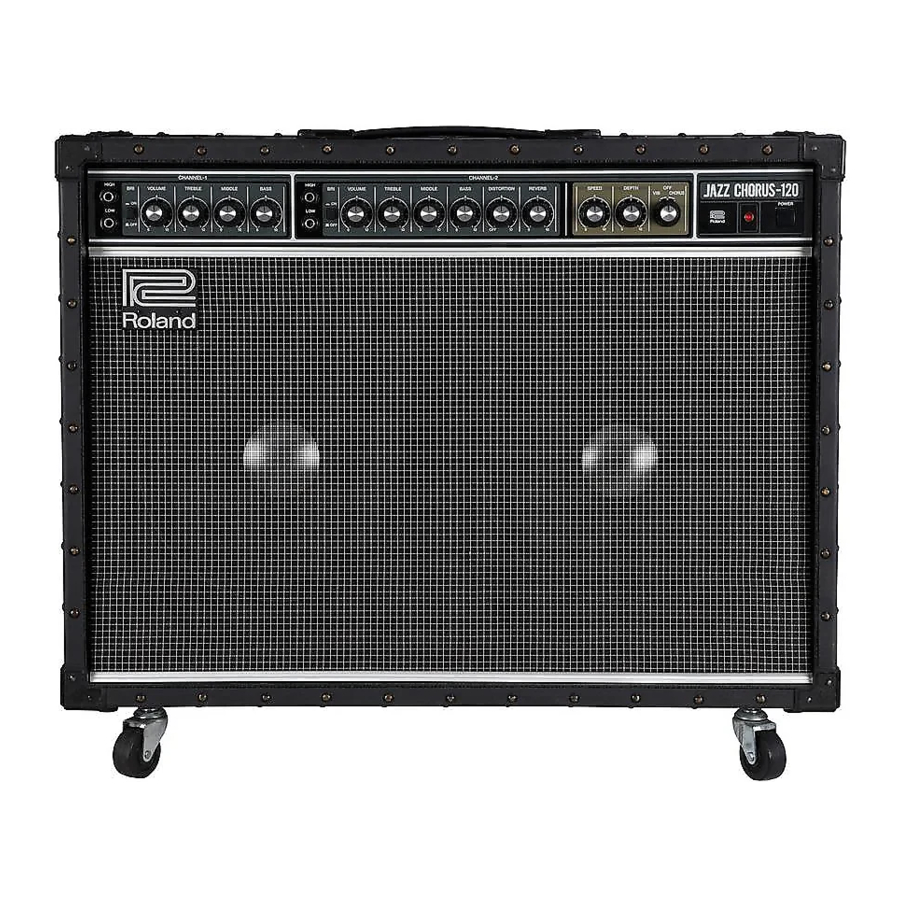

Roland JAZZ CHORUS JC-120 Handleiding

Inhoud

KENMERKEN

  • 120 watt (rms) uitgangsvermogen; 2 kanalen van elk 60 watt. Kanaal 2 is uitgerust met het befaamde chorus-effect van Roland.
  • Twee ingangsaansluitingen (high-gain en low-gain) geschikt voor vrijwel elke gitaar.
  • Beide kanalen bevatten een Bright-schakelaar voor meer toonregeling.
  • Een drie-veer reverb unit produceert een warm, kenmerkend geluid.
  • De versterkte kast is ontworpen om de ontberingen van de weg te weerstaan en biedt tegelijkertijd een karakteristieke styling.
  • Chorus/Vibrato, Reverb en Distortion kunnen allemaal worden bediend met voetschakelaars, waardoor je handen vrij zijn om te spelen.
  • Kanaal 2 bevat een effectloopcircuit waarmee je een seriële of parallelle verbinding kunt selecteren. Verder biedt het de keuze uit een +4dBm of -20dBm ingangsniveau om overeen te komen met het niveau van je effectapparaat.

PANEELBESCHRIJVING

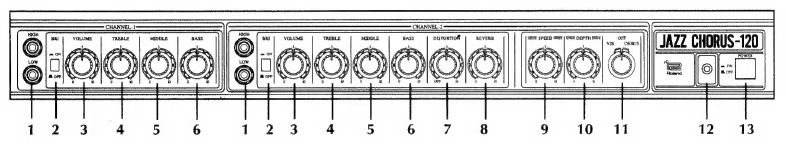

VOORPANEEL
VOORPANEEL

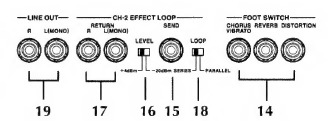

ACHTERPANEEL
ACHTERPANEEL

  1. Ingangsaansluitingen
    Er zijn twee ingangsaansluitingen aanwezig. Gebruik voor een gitaar met een standaarduitgang de "HIGH"-ingang. Gebruik voor instrumenten met een zeer hoge output de "LOW"-ingang.
  2. BRI (Bright) schakelaar
    Als deze schakelaar op AAN staat, kan een helder, zuiver geluid worden verkregen.
  3. VOLUME Knop
    Draaien met de klok mee verhoogt het totale volume van de versterker.
  4. TREBLE Control Knop
    Draaien met de klok mee versterkt de hogere frequenties.
  5. MIDDLE Control Knop
    Draaien met de klok mee versterkt de allerbelangrijkste middenfrequenties.
  6. BASS Control Knop
    Draaien met de klok mee versterkt de lagere frequenties.
  7. DISTORTION Knop
    Draaien met de klok mee versterkt het distortion-effect. "OFF" (uit) schakelt het effect uit.
  8. REVERB Knop
    Draaien met de klok mee versterkt het reverb-effect.
  1. Vibrato SPEED Knop
    Deze knop past de snelheid (frequentie van de geluidstrillingen) van het vibrato-effect aan. Draaien met de klok mee verhoogt de vibrato-snelheid.
  2. Vibrato DEPTH Knop
    Deze knop past de diepte van het vibrato-effect aan. Draaien met de klok mee verdiept het vibrato-effect.
  3. VIB/OFF/CHORUS Switch
    Deze knop selecteert het Chorus- of Vibrato-effect. Wanneer deze op de "OFF" (uit) positie staat, wordt geen van beide effecten verkregen.
    * Noch de snelheid, noch de diepte van het Chorus-effect kan worden gewijzigd.
  4. Pilot Lamp
    Deze gaat branden wanneer de versterker is ingeschakeld.
  5. POWER Switch
    Deze schakelaar schakelt de versterker in en uit.
    * Zorg ervoor dat de VOLUME Knop op "0" (nul) staat voordat je de versterker in- of uitschakelt. Je kunt een "DC thump" (gelijkstroom bonk) horen bij het in- of uitschakelen van de versterker, maar dit is normaal.
  1. FOOTSWITCH Jacks
    Met de juiste voetschakelaar aangesloten op de juiste aansluiting, kun je Chorus/Vibrato, Reverb en/of Distortion aan/uit zetten. * Zelfs als een voetschakelaar is ingeschakeld, wordt er geen effect verkregen als de knoppen 7 en 17 in de "OFF" (uit) positie staan.
  1. CH-2 EFFECT LOOP SEND Jack
    Dit is de aansluiting van waaruit het droge (onbewerkte) signaal naar het effectapparaat wordt gestuurd.
  1. CH-2 EFFECT LOOP LEVEL Switch
    Deze schakelaar selecteert het input/output-niveau voor de Channel 2-effectloop. Wijzig de schakelaarstand om aan te passen aan het effectapparaat dat je gebruikt. Wanneer het input/output-niveau van de aangesloten unit hoog is, zet je de schakelaar op "+4dBm," en wanneer dat niveau laag is, zet je de schakelaar op "-20dBm."
  1. CH-2 EFFECT LOOP RETURN Jacks
    Dit zijn ingangsaansluitingen voor het retoursignaal van je effectapparaat. Stereo-aansluitingen (L/R) zijn mogelijk. Om de unit in mono te gebruiken, gebruik je de L(MONO)-aansluiting.
    * Wanneer je deze unit in mono gebruikt, wordt het retourgeluid niet via de luidsprekers weergegeven, zelfs niet als je het retourgeluid naar de RETURN R-aansluiting stuurt. Dat wil zeggen, wanneer de L(MONO)-aansluiting niet wordt gebruikt, worden alleen directe geluiden uitgevoerd (ongeacht de LOOP-schakelaarinstelling).
    * Voordat je aansluitingen maakt op de RETURN-aansluiting(en), moet je de units uitschakelen.

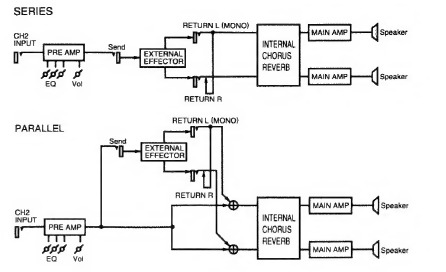

  2. CH-2 EFFECT LOOP Switch
    Deze schakelaar selecteert de seriële of parallelle verbinding voor het Effects Loop-circuit.
    Wanneer PARALLEL is geselecteerd, worden externe effectgeluiden en directe geluiden (onbewerkte geluiden) gemengd.
    Wanneer SERIES is geselecteerd, worden externe effectgeluiden niet gemengd met directe geluiden.
  3. LINE OUT Jacks
    Gebruik deze aansluitingen om de JC-1 20 aan te sluiten op een andere gitaarversterker of mixer, of op een tapedeck voor opname. Er is een stereopaar (L/R) aanwezig, maar mono-aansluitingen zijn ook mogelijk (gebruik de L (MONO)-aansluiting).

SPECIFICATIES

Nominaal uitgangsvermogen
120W (60W+60W) / 8Q+8Q
Luidsprekers
30cm (1 2 inch) + 30cm (12 inch)
Voeding
AC 117V, AC 230V of AC240V
Stroomverbruik
132W (117, 230, 240V)
Nominaal ingangsniveau
-30dBm / 680kQ OdBm=0.775V
Connectoren
CH-1: Input Jacks (HIGH, LOW), CH-2 Input Jacks (HIGH, LOW), FOOTSWITCH Jacks (CHORUS/VIBRATO, REVERB, en DISTORTION), CH-2 EFFECT LOOP SEND Jack, CH-2 EFFECT LOOP RETURN Jacks (L/(MONO), R), LINE OUT Jacks (LAMONO), R)
Bedieningselementen
CH-1: BRI (Bright) Switch, VOLUME Knob, TREBLE Control Knob, MIDDLE Control Knob, BASS Control Knob CH-2: BRI (Bright) Switch, VOLUME Knob, TREBLE Control Knob, MIDDLE Control Knob, BASS Control Knob, DISTOR- TION Knob, REVERB Knob, Vibrato SPEED Knob, Vibrato DEPTH Knob, VIB/OFF/CHORUS Switch
POWER Switch, CH-2 EFFECT LOOP Switch, CH-2 EFFECT LOOP LEVEL Switch
Afmetingen
760(B) x 280(D) x 622(H) mm (inclusief wielen) 29-15/16 (B) x 11-1/16(D). x 24-1/2 (H) inches
Gewicht
28kg / 61.7 lbs
Accessoires
Vinylhoes, Gebruiksaanwijzing
Opties
Voetschakelaar: FS-1, FS-5L (BOSS)

  • In het belang van productontwikkeling kunnen de specificaties en/of het uiterlijk van dit apparaat zonder voorafgaande kennisgeving worden gewijzigd.

BELANGRIJKE OPMERKINGEN

Voeding

  • Voordat je dit apparaat op andere apparaten aansluit, schakel je de stroom naar alle apparaten uit; dit helpt schade of storingen te voorkomen.
  • Gebruik dit apparaat niet op hetzelfde stroomcircuit als een apparaat dat lijnruis genereert; bijvoorbeeld een elektromotor of een variabel verlichtingssysteem.

Plaatsing

  • Het gebruik van het apparaat in de buurt van eindversterkers (of andere apparatuur met grote voedingstransformatoren) kan brom veroorzaken.
  • Dit apparaat kan de radio- en televisieontvangst storen. Gebruik dit apparaat niet in de buurt van dergelijke ontvangers.

Onderhoud

  • Veeg het apparaat voor dagelijkse reiniging af met een zachte, droge doek of een doek die licht bevochtigd is met water. Gebruik een mild, niet-schurend reinigingsmiddel om hardnekkig vuil te verwijderen. Zorg er daarna voor dat je het apparaat grondig afveegt met een zachte, droge doek.
  • Gebruik nooit benzeen, verdunners, alcohol of oplosmiddelen van welke aard dan ook om de mogelijkheid van verkleuring en/of vervorming te voorkomen.

Aanvullende voorzorgsmaatregelen

  • Bescherm het apparaat tegen sterke schokken.
  • Een kleine hoeveelheid warmte zal van het apparaat afstralen tijdens normaal gebruik.
  • Raadpleeg gekwalificeerd onderhoudspersoneel voordat je het apparaat in het buitenland gebruikt.

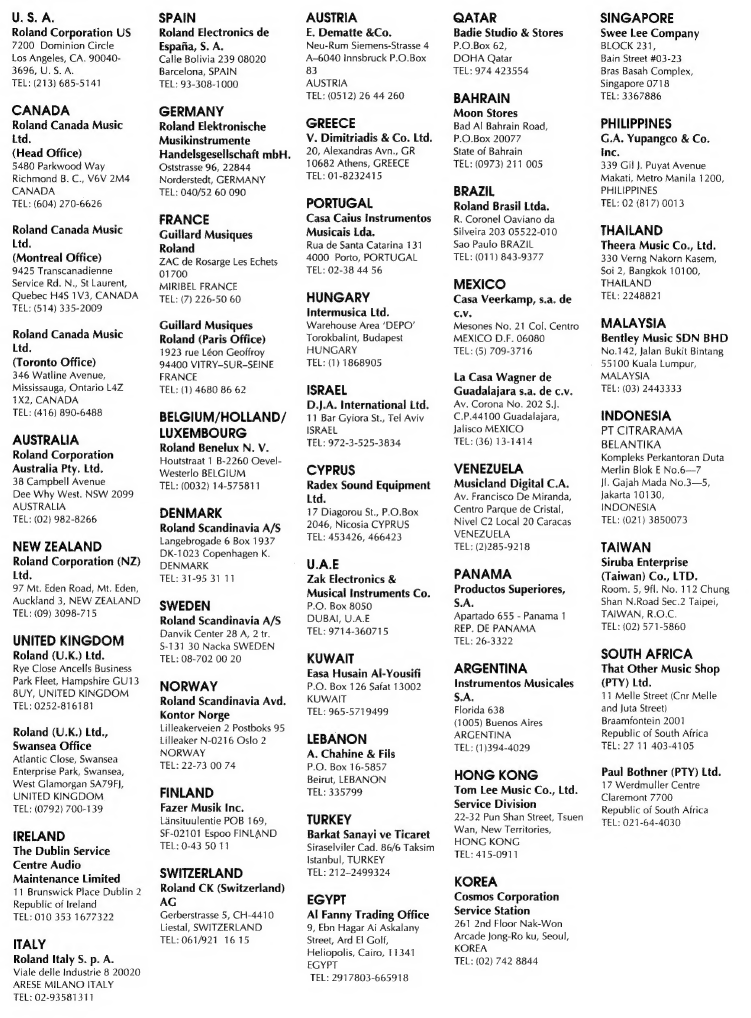

Informatie

Wanneer je reparatieservice nodig hebt, bel dan je lokale Roland Servicestation of de geautoriseerde Roland-distributeur in je land, zoals hieronder weergegeven.
Informatie

BELANGRIJKE VEILIGHEIDSINSTRUCTIES


RISICO OP ELEKTRISCHE SCHOKKEN NIET OPENEN

OM HET RISICO OP ELEKTRISCHE SCHOKKEN TE VERMINDEREN, MAG JE DE BEHUIZING (OF ACHTERKANT) NIET VERWIJDEREN. BEVAT GEEN ONDERDELEN DIE DOOR DE GEBRUIKER KUNNEN WORDEN ONDERHOUDEN. LAAT ONDERHOUD OVER AAN GEKWALIFICEERD ONDERHOUDSPERSONEEL.
gevaar voor schokkenDe bliksemflits met pijlpunt binnen een gelijkzijdige driehoek is bedoeld om de gebruiker te waarschuwen voor de aanwezigheid van niet-geïsoleerde "gevaarlijke spanning" in de behuizing van het product die van voldoende omvang kan zijn om een risico op elektrische schokken voor personen te vormen.
waarschuwingHet uitroepteken binnen een gelijkzijdige driehoek is bedoeld om de gebruiker te waarschuwen voor de aanwezigheid van belangrijke bedienings- en onderhoudsinstructies in de documentatie die bij het product wordt geleverd.

INSTRUCTIES MET BETREKKING TOT HET RISICO VAN BRAND, ELEKTRISCHE SCHOKKEN OF LETSEL AAN PERSONEN.
BEWAAR DEZE INSTRUCTIES

Bij het gebruik van elektrische producten moeten altijd basisvoorzorgsmaatregelen worden genomen, waaronder de volgende:

  1. Lees alle instructies voordat je het product gebruikt.
  2. Gebruik dit product niet in de buurt van water - bijvoorbeeld in de buurt van een badkuip, wasbak, aanrecht, in een natte kelder of in de buurt van een zwembad, of iets dergelijks.
  3. Dit product mag alleen worden gebruikt met een kar of standaard die door de fabrikant wordt aanbevolen.
  4. Dit product, alleen of in combinatie met een versterker en hoofdtelefoon of luidsprekers, kan geluidsniveaus produceren die permanent gehoorverlies kunnen veroorzaken. Gebruik het niet gedurende lange tijd op een hoog volumeniveau of op een niveau dat oncomfortabel is. Als je gehoorverlies of oorsuizingen ervaart, moet je een audioloog raadplegen.
  5. Het product moet zo worden geplaatst dat de locatie of positie de juiste ventilatie niet belemmert.
  6. Het product moet uit de buurt worden geplaatst van warmtebronnen zoals radiatoren, warmteroosters of andere producten die warmte produceren.
  7. Het product mag alleen worden aangesloten op een voeding van het type dat wordt beschreven in de bedieningsinstructies of zoals aangegeven op het product.
  1. Het netsnoer van het product moet uit het stopcontact worden gehaald wanneer het gedurende lange tijd niet wordt gebruikt.
  2. Er moet op worden gelet dat er geen voorwerpen vallen en dat er geen vloeistoffen in de behuizing terechtkomen via openingen.
  3. Het product moet worden onderhouden door gekwalificeerd onderhoudspersoneel wanneer:
    1. Het netsnoer of de stekker is beschadigd; of
    2. Er zijn voorwerpen gevallen of er is vloeistof op het product gemorst; of
    3. Het product is blootgesteld aan regen; of
    4. Het product lijkt niet normaal te werken of vertoont een duidelijke verandering in de prestaties; of
    5. Het product is gevallen of de behuizing is beschadigd.
  4. Probeer het product niet verder te onderhouden dan beschreven in de onderhoudsinstructies voor de gebruiker. Al het andere onderhoud moet worden overgelaten aan gekwalificeerd onderhoudspersoneel.

AARDINGSINSTRUCTIES
Voor de VS
Dit product moet geaard zijn. Als het defect raakt of kapot gaat, biedt aarding een pad met de minste weerstand voor elektrische stroom om het risico op elektrische schokken te verminderen.
Dit product is uitgerust met een snoer met een aardgeleider en een aardingsstekker. De stekker moet worden aangesloten op een geschikt stopcontact dat correct is geïnstalleerd en geaard in overeenstemming met alle lokale voorschriften en verordeningen.

Een onjuiste aansluiting van de aardgeleider kan leiden tot een risico op elektrische schokken. Raadpleeg een gekwalificeerde elektricien of monteur als je twijfelt of het product correct is geaard.
Wijzig de stekker die bij het product is geleverd niet - als deze niet in het stopcontact past, laat dan een geschikt stopcontact installeren door een gekwalificeerde elektricien.

Voor gepolariseerde stekker
Voor Canada

OM ELEKTRISCHE SCHOKKEN TE VOORKOMEN, MOET JE HET BREDE MES VAN DE STEKKER OVEREEN LATEN KOMEN MET DE BREDE SLEUF EN VOLLEDIG INBRENGEN

Voor het VK

HET APPARAAT MOET GEAARD ZIJN BELANGRIJK: DE DRADEN IN DIT NETSNOER ZIJN GEKLEURD VOLGENS DE VOLGENDE CODE.
GROEN-EN-GEEL: AARDE, BLAUW: NEUTRAAL, BRUIN: LIVE
Aangezien de kleuren van de draden in het netsnoer van dit apparaat mogelijk niet overeenkomen met de gekleurde markeringen die de aansluitingen in je stekker identificeren, ga je als volgt te werk:
De draad die GROEN-EN-GEEL is gekleurd, moet worden aangesloten op de aansluiting in de stekker die is gemarkeerd met de letter E of met het veiligheidsaardingssymbool @ of die GROEN of GROEN-EN-GEEL is gekleurd.
De draad die BLAUW is gekleurd, moet worden aangesloten op de aansluiting die is gemarkeerd met de letter N of die ZWART is gekleurd. De draad die BRUIN is gekleurd, moet worden aangesloten op de aansluiting die is gemarkeerd met de letter L of die ROOD is gekleurd.
Het product dat is uitgerust met een DRIEDRAADS AARDINGSTYPE STEKKER moet worden geaard.
