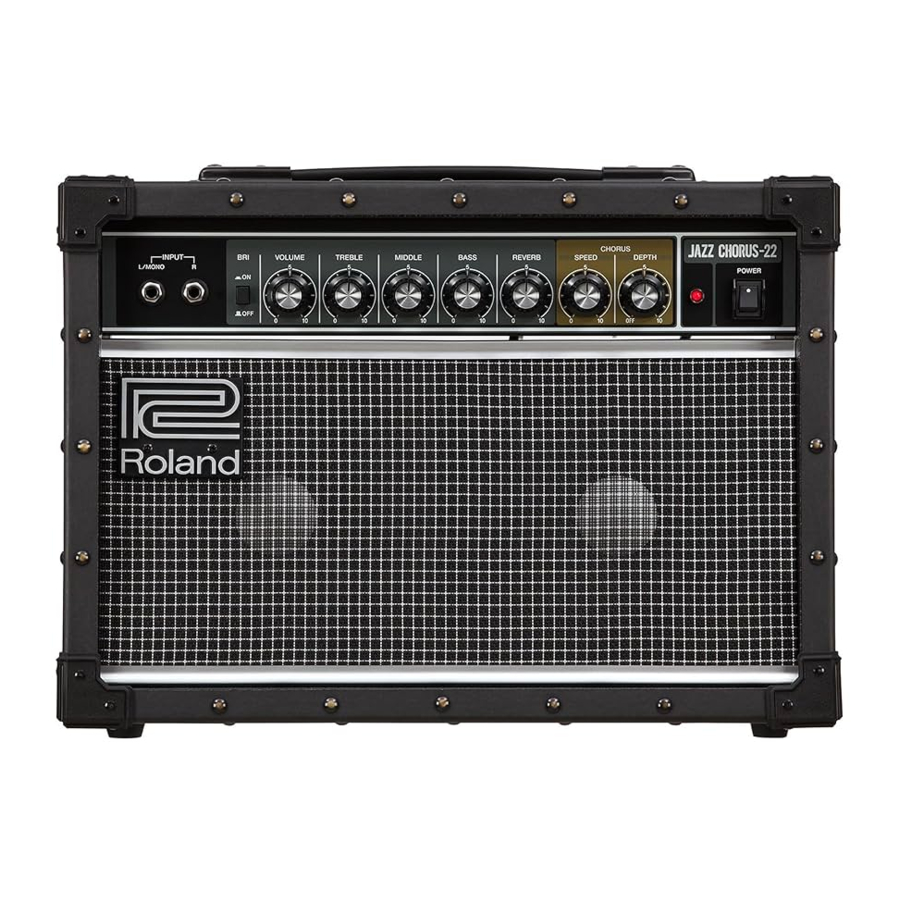

Roland JAZZ CHORUS, JC-22 handleiding

Belangrijkste functies

De JC-22 is een 30 W stereo-input/output gitaarversterker met een transparante, cleane toon die het ware karakter van je gitaar natuurgetrouw weergeeft.

• Het unieke stereo-input ontwerp maakt het mogelijk om een stereo-effectapparaat aan te sluiten op het voorpaneel en te genieten van een stereo-effect met slechts één versterker.
• Een prachtig dimensionaal space chorus effect wordt geproduceerd door ruimtelijke menging (waardoor het directe geluid en het effectgeluid in de lucht kunnen mengen).
• Naast een 3-bands tone-stack EQ biedt het ook een bright switch, waardoor je een rijk palet aan tooninstellingen hebt.
• Met twee onafhankelijke eindversterkers en twee speciaal ontworpen 6,5-inch speakers levert de JC-22 een stereo-effect.
• De behuizing is ontworpen voor sterkte en duurzaamheid, gemaakt van gehard vezelplaat en voorzien van hoekbeschermers.
• Als een afzonderlijk verkrijgbare voetschakelaar is aangesloten, kun je chorus en reverb met je voet in- en uitschakelen.

Dimensionaal space chorus
Dit maakt gebruik van twee volledig onafhankelijke versterkers en luidsprekers; één versterker en luidspreker geven het directe geluid weer dat van de gitaar wordt verzonden, terwijl de andere versterker en luidspreker een geluid weergeven dat subtiel in toonhoogte is gemoduleerd. Deze twee geluiden worden in de lucht gemengd, waardoor een zacht, ruimtelijk driedimensionaal effect ontstaat dat warm, diep en natuurlijk klinkt.

Paneelbeschrijvingen

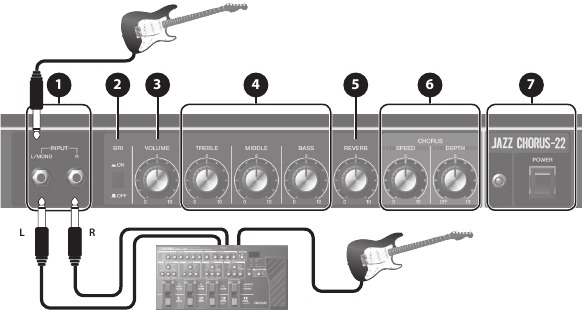

Voorpaneel

1. INPUT-aansluitingen
   Sluit hier je elektrische gitaar of effectapparaat aan. Als je een gitaar rechtstreeks aansluit, of een monauraal effectapparaat, sluit je deze aan op de L/MONO-aansluiting. Als je een stereo-output effectapparaat aansluit op deze aansluitingen, krijg je een stereo-effect met de linker- en rechterluidspreker van de JC-22.
   • Als je je gitaar aansluit op de R-aansluiting, is het geluid alleen te horen via de rechterluidspreker.
2. [BRI] (Bright) schakelaar
   Verheldert het midden- en hoogfrequentiebereik, waardoor het geluid helderder wordt.
3. [VOLUME] knop
   Past het algehele volume aan.
4. [TREBLE]/[MIDDLE]/[BASS] knoppen
   Past het volume van respectievelijk de hoge, midden- en lage frequentiebereiken aan.
5. [REVERB] knop
   Past de reverb-diepte aan.
6. CHORUS
   De JC-22 is voorzien van dimensionale space chorus effecten.
   [SPEED] knop
   Past de modulatiesnelheid van de chorus aan.
   [DEPTH] knop
   Past de modulatiediepte van de chorus aan. Als dit is ingesteld op "OFF," (uit) wordt de chorus niet toegepast.
7. [POWER] schakelaar
   Schakelt de stroom van de JC-22 in/uit. Wanneer de stroom is ingeschakeld, brandt de indicator.

De stroom in-/uitschakelen

1. Zorg ervoor dat de [VOLUME]-knop van de JC-22 en het volume van de apparaten die op de JC-22 zijn aangesloten op 0 staan.
   • Voordat je je instrument aansluit op de INPUT-aansluitingen van de JC-22, zet je de [VOLUME]-knop op de minimuminstelling (helemaal links).
2. Schakel de JC-22 in.
   • Voordat je het apparaat in- of uitschakelt, moet je altijd het volume lager zetten. Zelfs met het volume laag, kun je wat geluid horen bij het in- of uitschakelen van het apparaat. Dit is echter normaal en duidt niet op een storing.

3. Schakel de stroom van de aangesloten apparaten in.
4. Pas de volumeniveaus voor de apparaten aan.
   Voordat je de stroom uitschakelt, zet je het volume van elk van de apparaten in je systeem lager en schakel je vervolgens de apparaten UIT in de omgekeerde volgorde waarin ze zijn ingeschakeld.
   • Als je de stroom volledig moet uitschakelen, schakel je eerst het apparaat uit en trek je vervolgens het netsnoer uit het stopcontact. Raadpleeg "Om de stroom naar het apparaat volledig uit te schakelen, trek je de stekker uit het stopcontact".

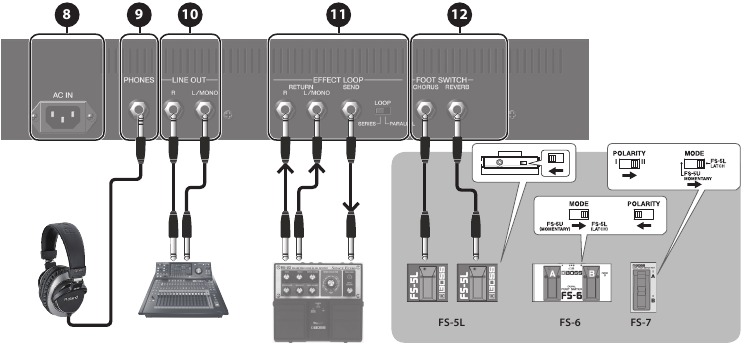

Achterpaneel

8. AC IN-aansluiting
   Sluit het meegeleverde netsnoer aan.
   • Gebruik alleen het netsnoer dat bij het apparaat is meegeleverd.
9. PHONES-aansluiting
   Sluit hier een hoofdtelefoon aan.
   • Als er een stekker in deze aansluiting is gestoken, wordt er geen geluid uitgevoerd via de eigen luidspreker van de JC-22.
10. LINE OUT-aansluitingen
    Sluit deze aan op je PA-systeem of recorder.
    Je kunt dit gebruiken in combinatie met een extern PA-systeem, of om je performance via een directe lijn op te nemen terwijl je het geluid van de luidspreker van de JC-22 monitort.
    Als je een monaurale aansluiting gebruikt, sluit je je apparatuur aan op de L/MONO-aansluiting.
    • Als de chorus is ingeschakeld en je de line-out in stereo aansluit, wordt het dimensionale space chorus-effect (L: direct geluid, R: effectgeluid) verkregen.
11. EFFECT LOOP SEND/RETURN-aansluitingen
    Sluit een extern effectapparaat aan. Sluit de SEND-aansluiting aan op de ingang van je externe effectapparaat en sluit de uitgang van je externe effectapparaat aan op de RETURN-aansluiting.
    Als je een stereo-effectapparaat aansluit, wordt het stereo-effect verkregen met behulp van de linker- en rechterluidspreker van de JC-22. Als je een monauraal effectapparaat aansluit, sluit je dit aan op de L/MONO-aansluiting.
    • Als je alleen de R-aansluiting aansluit, wordt er geen geluid uitgevoerd via de luidsprekers, de LINE OUT-aansluitingen en de PHONES-aansluiting.
    • Het geluid dat wordt ingevoerd via de RETURN-aansluitingen wordt niet beïnvloed door de bedieningselementen op het voorpaneel . Als je wilt dat de bedieningselementen invloed hebben op dit geluid, sluit je je apparatuur aan op de INPUT (L/MONO, R)-aansluitingen op het voorpaneel.
    • Om storingen en defecten aan apparatuur te voorkomen, moet je altijd het volume lager zetten en alle apparaten uitschakelen voordat je aansluitingen maakt.

[LOOP] schakelaar
Als "PARALLEL" (parallel) is ingesteld, worden het externe effectgeluid en het directe geluid gemengd.
Als "SERIES" (serieel) is ingesteld, wordt alleen het externe effectgeluid afgespeeld.

• Als "SERIES" (serieel) is ingesteld, is er geen geluid als het volume van je externe effectapparaat is verlaagd of als het is uitgeschakeld.
  > Raadpleeg voor meer informatie over de EFFECT LOOP SEND/RETURN-aansluitingen en de [LOOP]-schakelaar het "Blokschema" aan het einde van deze handleiding.

12. FOOT SWITCH-aansluitingen
    Als een afzonderlijk verkrijgbare voetschakelaar (BOSS FS-5L, FS-6, FS-7) is aangesloten, kun je chorus en reverb met je voet in- en uitschakelen.
    • De JC-22 is compatibel met latch-type voetschakelaars (FS-5L, FS-6, FS-7). Als je een FS-6 of FS-7 gebruikt, stel je de modus van A en B in op FS-5L (LATCH).
    • Als je een FS-6 of FS-7 gebruikt, sluit je een 1/4"-stekker (monauraal) aan op aansluiting A of B.
    • Als je de A&B-aansluiting van de FS-6 gebruikt, gebruik je een stereo 1/4"-stekker ↔ twee 1/4" monaurale stekkers (apart verkrijgbaar: PCS-31L, etc.).

Belangrijkste specificaties

Roland JC-22: Gitaarversterker

• 0 dBu = 0,775 Vrms
• Dit document beschrijft de specificaties van het product op het moment dat het document werd uitgegeven. Raadpleeg de Roland website voor de meest recente informatie.

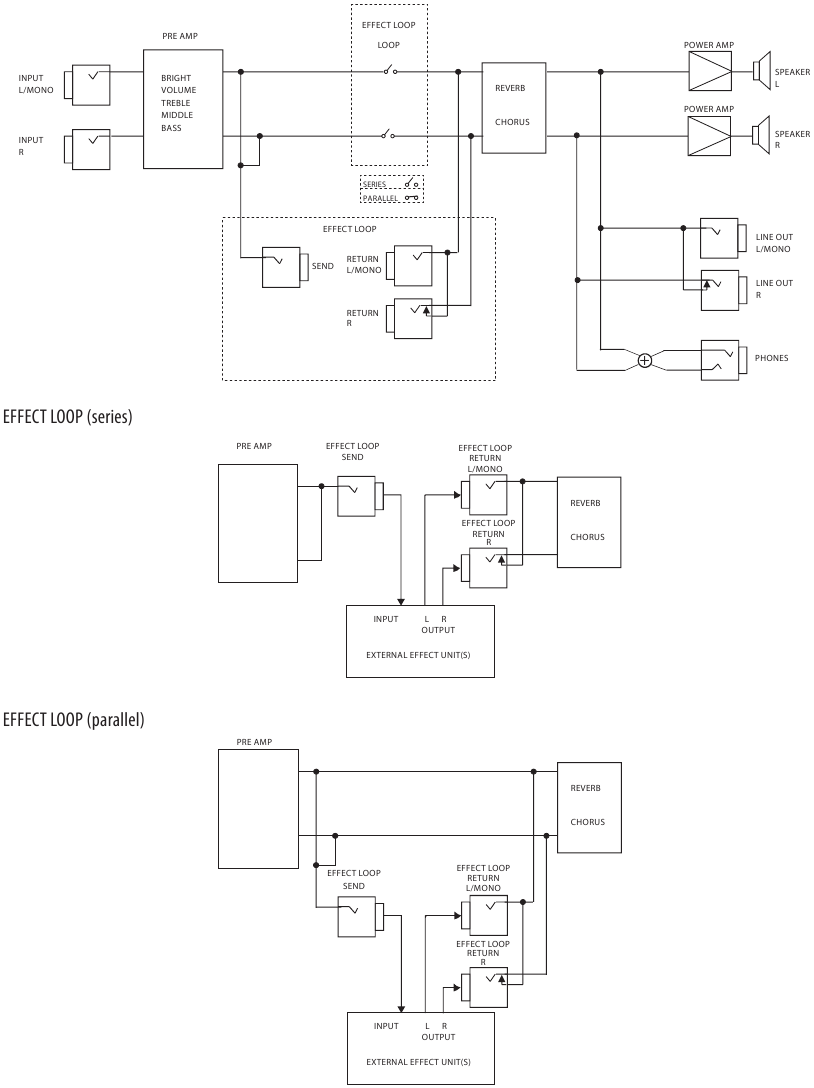

Blokschema

JC-22 blokschema

VEILIG GEBRUIK VAN HET APPARAAT

Lees voordat je dit apparaat gebruikt zorgvuldig de "BELANGRIJKE VEILIGHEIDSINSTRUCTIES" (binnenkant voorkant), "VEILIG GEBRUIK VAN HET APPARAAT" en "BELANGRIJKE OPMERKINGEN". Bewaar na het lezen het document(en) inclusief die secties waar het beschikbaar is voor onmiddellijke referentie.

INSTRUCTIES TER VOORKOMING VAN BRAND, ELEKTRISCHE SCHOK OF PERSOONLIJK LETSEL
Over WAARSCHUWING en LET OP-mededelingen

Wordt gebruikt voor instructies die bedoeld zijn om de gebruiker te waarschuwen voor het risico op overlijden of ernstig letsel als het apparaat onjuist wordt gebruikt.

Wordt gebruikt voor instructies die bedoeld zijn om de gebruiker te waarschuwen voor het risico op letsel of materiële schade als het apparaat onjuist wordt gebruikt.
* Materiële schade verwijst naar schade of andere nadelige effecten veroorzaakt met betrekking tot het huis en alle meubels, evenals huisdieren.

Over de symbolen

	Het symbool waarschuwt de gebruiker voor belangrijke instructies of waarschuwingen. De specifieke betekenis van het symbool wordt bepaald door het ontwerp in de driehoek. In het geval van het symbool aan de linkerkant wordt het gebruikt voor algemene waarschuwingen, waarschuwingen of signalen voor gevaar.
	Het symbool waarschuwt de gebruiker voor items die nooit mogen worden uitgevoerd (zijn verboden). Het specifieke ding dat niet mag worden gedaan, wordt aangegeven door het ontwerp in de cirkel. In het geval van het symbool aan de linkerkant betekent dit dat het apparaat nooit mag worden gedemonteerd.
	Het symbool waarschuwt de gebruiker voor dingen die moeten worden uitgevoerd. Het specifieke ding dat moet worden gedaan, wordt aangegeven door het ontwerp in de cirkel. In het geval van het symbool aan de linkerkant betekent dit dat de stekker van het netsnoer uit het stopcontact moet worden getrokken.

NEEM ALTIJD HET VOLGENDE IN ACHT

Zorg ervoor dat het netsnoer is geaard
Sluit de stekker van dit model aan op een stopcontact met een beschermende aardverbinding.
Om de stroom naar het apparaat volledig uit te schakelen, trekt u de stekker uit het stopcontact
Zelfs als de aan/uit-schakelaar is uitgeschakeld, is dit apparaat niet volledig gescheiden van de belangrijkste stroombron. Wanneer de stroom volledig moet worden uitgeschakeld, schakelt u de aan/uit-schakelaar op het apparaat uit en trekt u de stekker uit het stopcontact. Om deze reden moet het stopcontact waarop u de stekker van het netsnoer aansluit, gemakkelijk bereikbaar en toegankelijk zijn.
Zorg voor voldoende ruimte op de installatielocatie
Aangezien dit apparaat normaal gesproken een kleine hoeveelheid warmte afgeeft, moet u ervoor zorgen dat er voldoende ruimte omheen is, zoals hieronder wordt weergegeven.

Niet zelf demonteren of aanpassen
Voer niets uit, tenzij u daartoe in de handleiding wordt geïnstrueerd. Anders loopt u het risico een storing te veroorzaken.
Onderdelen niet zelf repareren of vervangen
Laat alle onderhoud over aan uw verkoper, het dichtstbijzijnde Roland Service Center of een geautoriseerde Roland-distributeur, zoals vermeld in de "Informatie".

Niet gebruiken of opslaan op de volgende soorten locaties

• Blootgesteld aan extreme temperaturen (bijv. direct zonlicht in een afgesloten voertuig, in de buurt van een verwarmingskanaal, bovenop warmtegenererende apparatuur); of
• Vochtig (bijv. baden, wasruimten, op natte vloeren); of zijn

• Blootgesteld aan stoom of rook; of zijn
• Blootgesteld aan zout; of zijn
• Blootgesteld aan regen; of zijn
• Stoffig of zanderig; of zijn
• Blootgesteld aan hoge trillingen en schokken; of zijn
• Geplaatst op een slecht geventileerde plaats.

Niet op een onstabiele plaats plaatsen
Anders loopt u het risico op letsel als gevolg van het omvallen of naar beneden vallen van het apparaat.
Sluit het netsnoer aan op een stopcontact met de juiste spanning
Het apparaat mag alleen worden aangesloten op een voeding van het type dat wordt beschreven op de achterkant van het apparaat.
Gebruik alleen het meegeleverde netsnoer
Gebruik alleen het meegeleverde netsnoer. Het meegeleverde netsnoer mag ook niet met een ander apparaat worden gebruikt.
Buig het netsnoer niet en plaats er geen zware voorwerpen op
Anders kan er brand of een elektrische schok ontstaan.
Vermijd langdurig gebruik op een hoog volume
Het gebruik van het apparaat op een hoog volume gedurende langere tijd kan gehoorverlies veroorzaken. Als u ooit gehoorverlies of oorsuizen ervaart, moet u onmiddellijk stoppen met het gebruik van het apparaat en een gespecialiseerde arts raadplegen.
Laat geen vreemde voorwerpen of vloeistoffen in het apparaat komen; plaats nooit containers met vloeistof op het apparaat
Plaats geen containers met vloeistof (bijv. bloemvazen) op dit product. Laat nooit vreemde voorwerpen (bijv. ontvlambare voorwerpen, munten, draden) of vloeistoffen (bijv. water of sap) in dit product komen. Dit kan kortsluiting, een defecte werking of andere storingen veroorzaken.

Schakel het apparaat uit als er een afwijking of storing optreedt
Schakel het apparaat onmiddellijk uit, verwijder het netsnoer uit het stopcontact en vraag onderhoud aan bij uw verkoper, het dichtstbijzijnde Roland Service Center of een geautoriseerde Roland-distributeur, zoals vermeld in de "Informatie" wanneer:

• Het netsnoer is beschadigd; of
• Als er rook of een ongewone geur optreedt; of
• Er zijn voorwerpen in het apparaat gevallen of er is vloeistof op het apparaat gemorst; of
• Het apparaat is blootgesteld aan regen (of is anderszins nat geworden); of
• Het apparaat lijkt niet normaal te werken of vertoont een duidelijke verandering in prestaties.

Wees voorzichtig om kinderen te beschermen tegen letsel
Zorg er altijd voor dat er een volwassene aanwezig is om toezicht en begeleiding te bieden bij het gebruik van het apparaat op plaatsen waar kinderen aanwezig zijn, of wanneer een kind het apparaat zal gebruiken.
Niet laten vallen en niet blootstellen aan sterke schokken
Anders loopt u het risico schade of storingen te veroorzaken.
Deel geen stopcontact met een onredelijk aantal andere apparaten
Anders loopt u het risico op oververhitting of brand.
Niet in het buitenland gebruiken
Raadpleeg voordat u het apparaat in het buitenland gebruikt uw verkoper, het dichtstbijzijnde Roland Service Center of een geautoriseerde Roland-distributeur, zoals vermeld in de "Informatie".
De ventilatie mag niet worden belemmerd door de ventilatieopeningen te bedekken met items zoals kranten, tafelkleden, gordijnen enz.
Er mogen geen open vlammen, zoals brandende kaarsen, op het apparaat worden geplaatst.
Gebruik het apparaat in gematigde klimaten.

Als u het netsnoer loskoppelt, pak het dan bij de stekker
Om schade aan de geleider te voorkomen, moet u het netsnoer altijd bij de stekker vastpakken wanneer u hem loskoppelt.
Reinig de stekker regelmatig
Een ophoping van stof of vreemde voorwerpen tussen de stekker en het stopcontact kan leiden tot brand of een elektrische schok.
Zorg er met regelmatige tussenpozen voor dat u de stekker eruit trekt en met een droge doek al het stof of vreemde voorwerpen verwijdert dat zich mogelijk heeft opgehoopt.
Koppel de stekker los wanneer het apparaat langere tijd niet wordt gebruikt
Brand kan het gevolg zijn in het onwaarschijnlijke geval dat er een storing optreedt.
Leid alle netsnoeren en kabels zo dat ze niet verstrikt kunnen raken
Er kan letsel ontstaan als iemand over een kabel struikelt en ervoor zorgt dat het apparaat valt of omvalt.
Klim niet bovenop het apparaat en plaats er geen zware voorwerpen op
Anders loopt u het risico op letsel als gevolg van het omvallen of naar beneden vallen van het apparaat.
Sluit nooit een stekker aan of los als uw handen nat zijn
Anders kunt u een elektrische schok krijgen.
Koppel alle snoeren/kabels los voordat u het apparaat verplaatst
Koppel voordat u het apparaat verplaatst de stekker los van het stopcontact en trek alle snoeren uit externe apparaten.
Koppel voordat u het apparaat reinigt de stekker los van het stopcontact
Als de stekker niet uit het stopcontact wordt verwijderd, loopt u het risico een elektrische schok te krijgen.
Wanneer er dreiging is van bliksem, koppelt u de stekker los van het stopcontact
Als de stekker niet uit het stopcontact wordt verwijderd, loopt u het risico een storing te veroorzaken of een elektrische schok te krijgen.

BELANGRIJKE OPMERKINGEN

Stroomvoorziening

• Sluit dit apparaat niet aan op hetzelfde stopcontact dat wordt gebruikt door een elektrisch apparaat dat wordt bestuurd door een omvormer of een motor (zoals een koelkast, wasmachine, magnetron of airconditioner). Afhankelijk van de manier waarop het elektrische apparaat wordt gebruikt, kan ruis van de stroomvoorziening ervoor zorgen dat dit apparaat defect raakt of hoorbare ruis produceert. Als het niet praktisch is om een apart stopcontact te gebruiken, sluit dan een ruisfilter voor de stroomvoorziening aan tussen dit apparaat en het stopcontact.

Plaatsing

• Het gebruik van het apparaat in de buurt van vermogensversterkers (of andere apparatuur die grote vermogenstransformatoren bevat) kan brom veroorzaken. Om het probleem te verhelpen, wijzigt u de oriëntatie van dit apparaat of verplaatst u het verder weg van de bron van de storing.
• Dit apparaat kan de radio- en televisie-ontvangst verstoren. Gebruik dit apparaat niet in de buurt van dergelijke ontvangers.
• Er kan ruis worden geproduceerd als draadloze communicatie-apparaten, zoals mobiele telefoons, in de buurt van dit apparaat worden gebruikt. Dergelijke ruis kan optreden bij het ontvangen of initiëren van een gesprek, of tijdens het converseren. Als u dergelijke problemen ondervindt, moet u dergelijke draadloze apparaten verplaatsen zodat ze zich op een grotere afstand van dit apparaat bevinden, of ze uitschakelen.
• Wanneer het apparaat wordt verplaatst van de ene locatie naar de andere waar de temperatuur en/of luchtvochtigheid sterk verschillen, kunnen zich waterdruppels (condensatie) in het apparaat vormen. Schade of storingen kunnen het gevolg zijn als u probeert het apparaat in deze toestand te gebruiken. Daarom moet u het apparaat, voordat u het gebruikt, enkele uren laten staan, totdat de condensatie volledig is verdampt.
• Afhankelijk van het materiaal en de temperatuur van het oppervlak waarop u het apparaat plaatst, kunnen de rubberen voetjes het oppervlak verkleuren of beschadigen.
• Plaats geen containers of iets anders dat vloeistof bevat bovenop dit apparaat. En als er vloeistof op het oppervlak van dit apparaat is gemorst, veeg deze dan onmiddellijk weg met een zachte, droge doek.

Onderhoud

• Gebruik nooit benzine, verdunners, alcohol of oplosmiddelen van welke aard dan ook, om de mogelijkheid van verkleuring en/of vervorming te voorkomen.

Aanvullende voorzorgsmaatregelen

• Wees redelijk voorzichtig bij het gebruik van de knoppen, schuifregelaars of andere bedieningselementen van het apparaat; en bij het gebruik van de aansluitingen en connectoren. Ruwe behandeling kan leiden tot storingen.
• Wanneer u alle kabels loskoppelt, pakt u de connector zelf vast en trekt u nooit aan de kabel. Op deze manier voorkomt u kortsluiting of schade aan de interne elementen van de kabel.
• Er zal een kleine hoeveelheid warmte van het apparaat afstralen tijdens normaal gebruik.
• Om te voorkomen dat u anderen in de buurt stoort, probeert u het volume van het apparaat op redelijke niveaus te houden.
• Gebruik geen aansluitkabels die een ingebouwde weerstand bevatten.

Intellectueel eigendomsrecht

• Roland en BOSS zijn gedeponeerde handelsmerken of handelsmerken van Roland Corporation in de Verenigde Staten en/of andere landen.
• Bedrijfsnamen en productnamen die in dit document voorkomen, zijn gedeponeerde handelsmerken of handelsmerken van hun respectieve eigenaars.
