KTM RC 390, RC 390 GP Handleiding

Inhoud

WIJZE VAN WEERGAVE

Gebruikte symbolen

Hieronder wordt de betekenis van de afzonderlijke symbolen beschreven.

Geeft een verwachte reactie aan (bijv. van een werkstap of een functie).
Geeft een onverwachte reactie aan (bijv. van een werkstap of een functie).
Geeft een paginaverwijzing aan (op de aangegeven pagina staat meer informatie).
informatie Geeft informatie met meer details of tips aan.
Geeft het resultaat van een teststap aan.
Geeft een spanningsmeting aan.
Geeft een stroommeting aan.
Geeft een weerstandsmeting aan.
Geeft het einde van een activiteit inclusief potentiële nabewerking aan.

INSTALLATIE

Transportmodus

Dit voertuig is softwarematig geblokkeerd voor transport.
Om het voertuig te kunnen bedienen, moet de voertuigelektronica geactiveerd worden.
Dit proces wordt uitgevoerd tijdens de eerste installatie in KTMDealer.net.
Activering zorgt ervoor dat de eerste installatie in KTMDealer.net wordt gedocumenteerd.
Activering kan tijdelijk worden uitgevoerd, bijv. voor een proefrit, of permanent voor de overdracht van het voertuig.

informatie Zorg ervoor dat het voertuig permanent is geactiveerd voordat u het aan de klant overhandigt.

Diagnoseconnector

Diagnoseconnector bevindt zich onder de stoel van de bestuurder vooraan.

Het voertuig uitpakken en opzetten


Voorbereidende werkzaamheden

  • Verwijder de riemen en de doos.

Belangrijkste werkzaamheden

  • Verwijder de plakband in het bovenste gedeelte van de motorfiets.
  • Rol de folie aan de zijkanten naar beneden.
    informatie Om beschadiging van de motorfiets tijdens het uitpakken te voorkomen, laat u de andere folies op het voertuig zitten totdat u klaar bent met de werkzaamheden aan het voertuig.
  • Verwijder de afzonderlijke behuizing en pak deze uit. Controleer de afzonderlijke behuizing op volledigheid.
    informatie De procedure voor ontbrekende onderdelen wordt beschreven in de Klantenservicehandleiding.
  • Controleer het voertuig op transportschade.
    informatie De procedure in geval van transportschade wordt beschreven in de Klantenservicehandleiding.
  • Draai de achteruitkijkspiegel aan beide zijden in de juiste positie.
  • Zorg ervoor dat de koppelingskabel is bevestigd aan de koppelingsontgrendelingshendel en is vastgezet.
  • Controleer de speling van de koppelingshendel.
  • Verwijder voorzichtig de beugel van de verbindingsvork.
    informatie Een assistent voorkomt dat de motorfiets omvalt.
  • Maak de spanbanden rond de onderste kroonplaat voorzichtig los en verwijder ze.
    ✓ Het voertuig is aan de voorkant losgemaakt.
  • Til het voertuig samen met een assistent van de pallet.

    Letselgevaar
    Accuzuur en accugassen veroorzaken ernstige chemische brandwonden.
    • Houd 12V-accu's buiten bereik van kinderen.
    • Draag geschikte beschermende kleding en een veiligheidsbril.
    • Vermijd contact met accuzuur en accugassen.
    • Houd vonken of open vuur uit de buurt van de 12V-accu.
    • Laad 12V-accu's alleen op in goed geventileerde ruimtes.
    • Spoel het getroffen gebied onmiddellijk met veel water als het in contact komt met de huid.
    • Spoel de ogen minstens 15 minuten met water en raadpleeg onmiddellijk een arts als er accuzuur en accugassen in de ogen komen.
  • Vul de 12V-accu.
    informatie Lees de aanwijzingen in de accessoireverpakking van de 12V-accu.
  • Laad de 12V-accu op.
    Richtlijn
    De 12V-accu moet volledig opgeladen zijn voordat deze aan de klant wordt overhandigd.
    informatie Het eerste laadproces kan langer duren bij een nieuwe 12V-accu.
  • Verwijder de stoel van de bestuurder vooraan.
  • Bewaar de gereedschapsset onder de stoel.
  • Verwijder de reservesleutel en KEYCODECARD en bewaar deze op een veilige plaats voor de overdracht.
  • Verwijder de brandstoftankafdekking.
  • Installeer de 12V-accu.
  • Verwijder de resterende folie, de opvulling, het golfkarton en het andere verpakkingsmateriaal.
  • Monteer de brandstoftankafdekking.
  • Monteer de stoel van de bestuurder vooraan.

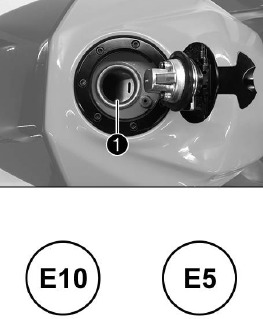

  • Tank bij.
  • Bereid het voertuig voor volgens de specificaties in KTMDealer.net voor de overdracht aan de klant.

WERK

De speling van de koppelingshendel controleren

Opmerking
Beschadiging van de koppeling
Als er geen vrije slag is bij de koppelingshendel, zal de koppeling beginnen te slippen.

  • Controleer de vrije slag van de koppelingshendel telkens voordat u de motorfiets gebruikt.
  • Stel de vrije slag van de koppelingshendel indien nodig af volgens de specificatie.
  • Controleer de koppelingshendel op een soepele werking.
  • Zet het stuur in de rechtuitstand.
  • Trek de koppelingshendel aan tot er weerstand voelbaar is en bepaal de speling in de koppelingshendel speling van de koppelingshendel.
    Koppelingshendelspeling
    Koppelingshendelspeling koppelingshendel 1... 3 mm (0.04... 0.12 in)
    Controleren Als de speling van de koppelingshendel niet aan de opgegeven waarde voldoet:
    • Stel de speling in de koppelingshendel af.
  • Beweeg het stuur heen en weer over het hele stuurbereik.
    De speling van de koppelingshendel mag niet veranderen.
    Controleren Als de speling van de koppelingshendel verandert:
    • Controleer de geleiding van de koppelingskabel.
      Controleren

De speling in de koppelingshendel afstellen

  • Zet het stuur in de rechtuitstand.

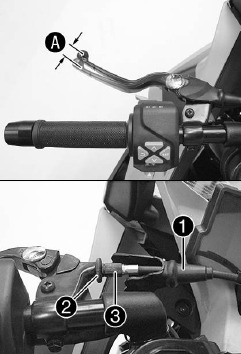

  • Duw de huls terug terugschuiven.
    Schuif terug
  • Maak de borgmoer los losdraaien.
  • Stel de speling in de koppelingshendel Afstellen af door de stelschroef draaien te draaien.
    Richtlijn
    Koppelingshendelspeling koppelingshendel 1... 3 mm (0.04... 0.12 in)
  • Draai de borgmoer vast Vastzetten.
  • Plaats balg Plaatsen.
    Controleren

De passagiersstoel verwijderen

Voorbereidende werkzaamheden

  • Verwijder de stoel van de bestuurder vooraan.

Hoofdwerk

  • Maak de afdekking van het stoelslot los losdraaien in het gebied Gebied en trek naar voren.
    Trek naar voren
  • Verwijder de schroef Verwijderen.
    schroef
  • Til de passagiersstoel op en verwijder deze.
    Controleren

De passagiersstoel monteren

Hoofdwerk

  • Plaats de passagiersstoel en schuif deze naar voren.
    ✓ Haak Haak grijpt in beugel beugel.
    Haak
  • Monteer en draai de schroef schroef met sluitring vast.
    schroef
    Richtlijn
    Schroef, passagiersstoel M6 7 Nm (5.2 lbf ft)
    Gevaar
    Gevaar voor ongevallen
    De stoel kan loskomen van de verankering als deze niet correct is gemonteerd.
    • Controleer na de montage of de stoel correct is vergrendeld en niet omhoog kan worden getrokken.
  • Controleer of de passagiersstoel correct is gemonteerd.
  • Plaats de afdekking van het stoelslot Plaatsen en druk het gebied Gebied in de beugel.
    In de beugel drukken
    Afrondende werkzaamheden
  • Monteer de stoel van de bestuurder vooraan.
    Controleren

De stoel van de bestuurder vooraan verwijderen

  • Steek de contactsleutel in het stoelslot stoelslot en draai deze met de klok mee.
    Draai met de klok mee
  • Til de achterkant van de stoel van de bestuurder vooraan op, trek deze naar achteren en verwijder deze omhoog.
  • Verwijder de contactsleutel uit het stoelslot.
    Controleren

De stoel van de bestuurder vooraan monteren

  • Bevestig uitsparingen uitsparingen op de stoel van de bestuurder vooraan aan de brandstoftank, duw de stoel van de bestuurder vooraan naar voren en laat deze aan de achterkant zakken.
    ✓ De pin vergrendeling vergrendelt hoorbaar op zijn plaats.
    Vergrendelt
  • Controleer of de stoel van de bestuurder vooraan correct is gemonteerd.
    Controleren

De brandstoftankafdekking verwijderen

Voorbereidende werkzaamheden

  • Verwijder de stoel van de bestuurder vooraan.

Hoofdwerk

  • Verwijder de schroeven schroeven.
    schroeven
  • Trek de brandstoftankafdekking van de bevestigingsnokken bevestigingsnokken.
    bevestigingsnokken
  • Trek de bevestigingsnokken bevestigingsnokken uit de beugels.
    uit de beugels
  • Trek de brandstoftankafdekking naar achteren eraf en verwijder deze omhoog.
    Controleren

De brandstoftankafdekking monteren

Hoofdwerk

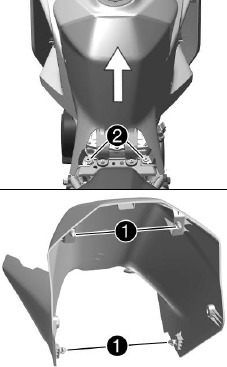

  • Plaats de brandstoftankafdekking en schuif deze naar voren.
    ✓ Bevestigingsnokken Bevestigingsnokken grijpen in de beugels.
    Grijp in
  • Plaats de beugels met rubberen bussen rubberen bussen op de bevestigingsnokken en schuif deze naar beneden.
  • Monteer en draai de schroeven schroeven vast.
    schroeven
    Richtlijn
    Overige schroeven, bekleding M6 6 Nm (4.4 lbf ft)
  • Controleer of de brandstoftankafdekking correct is gemonteerd.

Afrondende werkzaamheden

  • Monteer de stoel van de bestuurder vooraan.
    Controleren

De 12V-accu opladen

Waarschuwing
Letselgevaar
Accuzuur en accugassen veroorzaken ernstige chemische brandwonden.

  • Houd 12V-accu's buiten bereik van kinderen.
  • Draag geschikte beschermende kleding en een veiligheidsbril.
  • Vermijd contact met accuzuur en accugassen.
  • Houd vonken en open vuur uit de buurt van de 12V-accu.
  • Laad 12V-accu's alleen op in goed geventileerde ruimtes.
  • Spoel het getroffen gebied onmiddellijk met veel water bij contact met de huid.
  • Spoel de ogen gedurende ten minste 15 minuten met water en raadpleeg onmiddellijk een arts als er accuzuur en accugassen in de ogen komen.

Opmerking
Gevaar van schade
Een onjuist geselecteerde laadmodus beschadigt de 12V-accu.

  • Selecteer altijd een laadmodus die compatibel is met het type accu.
    Opmerking
    Milieugevaar
    12V-accu's bevatten milieugevaarlijke stoffen.
    • Gooi 12V-accu's niet weg bij het huishoudelijk afval.
    • Lever 12V-accu's in bij een inzamelpunt voor gebruikte accu's.

Opmerking
Milieugevaar
Gevaarlijke stoffen veroorzaken schade aan het milieu.

  • Oliën, vet, filters, brandstof, reinigingsmiddelen, remvloeistof enz. correct en conform de geldende voorschriften afvoeren.

informatie Ook als er geen belasting op de 12V-accu staat, ontlaadt deze elke dag gestaag.
Het laadniveau en de laadmethode zijn erg belangrijk voor de levensduur van de 12V-accu.
Snel opladen met een hoge laadstroom verkort de levensduur van de accu.
Als de laadstroom, laadspanning of laadtijd wordt overschreden, ontsnapt er elektrolyt via de veiligheidskleppen. Dit vermindert de capaciteit van de 12V-accu.
Als de 12V-accu wordt ontladen door herhaaldelijk starten, laad de 12V-accu dan onmiddellijk op.
Als de 12V-accu gedurende langere tijd in een ontladen toestand wordt gelaten, raakt deze diep ontladen en treedt sulfatering op, waardoor de accu wordt vernield.
De 12V-accu is onderhoudsvrij. Het zuurniveau hoeft niet te worden gecontroleerd.

Voorbereidende werkzaamheden

  • Verwijder het voorste zadel.
  • Verwijder de brandstoftankdeksel.
  • Koppel de negatieve kabel van de 12V-accu los.

Hoofdwerkzaamheden

  • Sluit een acculader aan op de 12V-accu. Stel de acculader in.

    EU-acculader XCharge‑professional (00029095050)
    Alternatief 1
    US-acculader XCharge‑professional (00029095051)
    Alternatief 2
    UK-acculader XCharge‑professional (00029095052)
    informatie Volg de instructies van de lader en de handleiding.
  • Koppel de acculader los na het opladen van de 12V-accu.
    Richtlijn
    De laadstroom, laadspanning en laadtijd mogen niet worden overschreden.
    Laad de 12V-accu regelmatig op wanneer de motorfiets niet wordt gebruikt 6 maanden

Afsluitende werkzaamheden

  • Sluit de negatieve kabel van de 12V-accu aan.
  • Monteer de brandstoftankdeksel.
  • Monteer het voorste zadel.
  • Stel tijd en datum in.

De 12V-accu plaatsen

Hoofdwerkzaamheden

  • Plaats de 12V-accu in het accucompartiment.
    Richtlijn
    De aansluitklemmen van de accu moeten naar boven wijzen.
    12V-accu (ETZ-9-BS)
  • Bevestig de rubberen riem .
  • Plaats de positieve kabel en monteer en draai de schroef vast.
  • Plaats de positieve aansluitklemdeksel .
  • Plaats de negatieve kabel en monteer en draai de schroef vast.

Afsluitende werkzaamheden

  • Monteer de brandstoftankdeksel.
  • Monteer het voorste zadel.
  • Stel tijd en datum in.

De negatieve kabel van de 12V-accu loskoppelen

Voorbereidende werkzaamheden

  • Verwijder het voorste zadel.
  • Verwijder de brandstoftankdeksel.

Hoofdwerkzaamheden

  • Koppel de negatieve kabel van de 12V-accu los.

De negatieve kabel van de 12V-accu aansluiten

Hoofdwerkzaamheden

  • Sluit de negatieve kabel van de 12V-accu aan.

Afsluitende werkzaamheden

  • Monteer de brandstoftankdeksel.
  • Monteer het voorste zadel.
  • Stel tijd en datum in.

Tijd en datum instellen

Voorwaarde
De motorfiets staat stil.

  • Druk op de SET button (knop) als het menu gesloten is.
  • Druk op de UP (OMHOOG) of DOWN button (OMLAAG) totdat Settings (Instellingen) verschijnt. Druk op de SET button (knop) om het menu te openen.
  • Druk op de UP (OMHOOG) of DOWN button (OMLAAG) totdat Time/Date (Tijd/Datum) is gemarkeerd. Druk op de SET button (knop) om het menu te openen.

De klok instellen

  • Druk op de UP (OMHOOG) of DOWN button (OMLAAG) totdat de tijd is gemarkeerd.
  • Druk op de SET button (knop).
    ✓ Het uur knippert en is onderstreept.
  • Druk op de UP (OMHOOG) of DOWN button (OMLAAG) totdat het huidige uur is ingesteld.
  • Druk op de SET button (knop).
    ✓ De minuten knipperen en zijn onderstreept.
  • Druk op de UP (OMHOOG) of DOWN button (OMLAAG) totdat de huidige minuut is ingesteld.
  • Druk op de SET button (knop).
    ✓ De tijd is opgeslagen.

De datum instellen

  • Druk op de UP (OMHOOG) of DOWN button (OMLAAG) totdat de datum is gemarkeerd.
  • Druk op de SET button (knop).
    ✓ De dag knippert en is onderstreept.
  • Druk op de UP (OMHOOG) of DOWN button (OMLAAG) totdat de huidige dag is ingesteld.
  • Druk op de SET button (knop).
    ✓ De maand knippert en is onderstreept.
  • Druk op de UP (OMHOOG) of DOWN button (OMLAAG) totdat de huidige maand is ingesteld.
  • Druk op de SET button (knop).
    ✓ Het jaar knippert en is onderstreept.
  • Druk op de UP (OMHOOG) of DOWN button (OMLAAG) totdat het huidige jaar is ingesteld.
  • Druk op de SET button (knop).
    ✓ De datum is opgeslagen.

De tankdop openen

Gevaar
Brandgevaar
Brandstof is licht ontvlambaar.
De brandstof in de brandstoftank zet uit bij warmte en kan ontsnappen bij overvulling.

  • Tank de motor niet in de buurt van open vuur of brandende sigaretten.
  • Schakel de motor uit tijdens het tanken.
  • Zorg ervoor dat er geen brandstof wordt gemorst, vooral niet op hete onderdelen van de motor.
  • Als er brandstof wordt gemorst, veeg dit dan onmiddellijk weg.
  • Neem de specificaties voor het tanken in acht.

Waarschuwing
Vergiftigingsgevaar
Brandstof is schadelijk voor de gezondheid.

  • Vermijd huid-, oog- en kledingcontact met brandstof.
  • Raadpleeg onmiddellijk een arts als u brandstof inslikt.
  • Adem geen brandstofdampen in.
  • Spoel het getroffen gebied onmiddellijk met veel water bij contact met de huid.
  • Spoel de ogen grondig met water en raadpleeg een arts in geval van contact met de ogen.
  • Vervang uw kleding als er brandstof op is gemorst.
  • Bewaar brandstoffen op de juiste manier in een geschikte jerrycan en buiten het bereik van kinderen.

Opmerking
Milieugevaar
Onjuiste omgang met brandstof is een gevaar voor het milieu.

  • Zorg ervoor dat er geen brandstof in het grondwater, de bodem of het riool terechtkomt.
  • Til de deksel van de tankdop op en steek de contactsleutel in het slot.

    Opmerking
    Gevaar van schade
    De contactsleutel kan breken bij overbelasting. Beschadigde contactsleutels moeten worden vervangen.
    • Duw de tankdop naar beneden om de druk van de contactsleutel te halen.
  • Draai de contactsleutel 90° met de klok mee.
  • Til de tankdop op.
  • Verwijder de contactsleutel.

De tankdop sluiten

Waarschuwing
Brandgevaar
Brandstof is licht ontvlambaar en schadelijk voor de gezondheid.

  • Controleer of de tankdop na het sluiten correct vergrendeld is.
  • Vervang uw kleding als er brandstof op is gemorst.
  • Spoel de getroffen zone onmiddellijk met veel water bij contact met de huid.
  • Sluit de tankdop.
  • Draai de contactsleutel 90° met de klok mee.
  • Duw de tankdop omlaag en draai de contactsleutel tegen de klok in tot de tankdopvergrendeling in werking treedt.
  • Verwijder de contactsleutel en sluit de afdekking.

Tanken

Gevaar
Brandgevaar
Brandstof is licht ontvlambaar.
De brandstof in de brandstoftank zet uit als deze warm is en kan ontsnappen bij overvulling.

  • Tank het voertuig niet in de buurt van open vuur of brandende sigaretten.
  • Schakel de motor uit om te tanken.
  • Zorg ervoor dat er geen brandstof wordt gemorst, vooral niet op hete onderdelen van het voertuig.
  • Als er brandstof wordt gemorst, veeg dit dan onmiddellijk weg.
  • Neem de specificaties voor tanken in acht.

Waarschuwing
Vergiftigingsgevaar
Brandstof is schadelijk voor de gezondheid.

  • Vermijd huid-, oog- en kledingcontact met brandstof.
  • Raadpleeg onmiddellijk een arts als u brandstof inslikt.
  • Adem geen brandstofdampen in.
  • Spoel de getroffen zone onmiddellijk met veel water bij contact met de huid.
  • Spoel de ogen grondig met water en raadpleeg een arts in geval van brandstofcontact met de ogen.
  • Vervang uw kleding als er brandstof op is gemorst.

Opmerking
Materiële schade
Onvoldoende brandstofkwaliteit zorgt ervoor dat het brandstoffilter snel verstopt raakt.
In sommige landen en regio's is de beschikbare brandstofkwaliteit en -zuiverheid mogelijk niet voldoende. Dit zal problemen veroorzaken met het brandstofsysteem.

  • Tank alleen met schone brandstof die voldoet aan de gespecificeerde normen.
    Opmerking
    Milieugevaar
    Onjuiste behandeling van brandstof is een gevaar voor het milieu.
    • Laat geen brandstof in het grondwater, de bodem of het riool terechtkomen.
  • Schakel de motor uit.
  • Open de tankdop.
  • Vul de brandstoftank met brandstof tot de onderrand van de brandstofvuller.
    Totale brandstoftankcapaciteit, ca. 14 l (3,7 US gal) Super loodvrij (ROZ 95)
  • Sluit de tankdop.

TECHNISCHE SPECIFICATIES

Aanhaalkoppels chassis

Uitlaatklem - 19 Nm (14 lbf ft)
Overige schroeven, chassis M4 4 Nm (3 lbf ft)
Schroef, EFI-regeleenheid M4 3 Nm (2.2 lbf ft)
Moer, kettingbeschermer M5 7 Nm (5.2 lbf ft)
Moer, reflector op bevestigingsplaat M5 7 Nm (5.2 lbf ft)
Overige moeren, chassis M5 5 Nm (3.7 lbf ft)
Overige schroeven, chassis M5 5 Nm (3.7 lbf ft)
Overige schroeven, bekleding M5 4 Nm (3 lbf ft)
Schroef, ABS-slangklem M5 6 Nm (4.4 lbf ft)
Schroef, rotatiebeveiliging, stuurhelft M5 4 Nm (3 lbf ft)
Schroef, batterijvak M5 4 Nm (3 lbf ft)
Schroef, deksel vóór batterijvak M5 4 Nm (3 lbf ft)
Schroef, brandstoftankdeksel M5 5 Nm (3.7 lbf ft)
Schroef, brandstoftankdeksel M5 5 Nm (3.7 lbf ft)
Schroef, bevestigingsplaat op kentekenplaathouder M5 4 Nm (3 lbf ft)
Schroef, zijstandaardsensor M5 5 Nm (3.7 lbf ft) Loctite® 243™
Schroef, achterkant onderste deel M5 4 Nm (3 lbf ft)
Schroef, hellingshoeksensor M5 6 Nm (4.4 lbf ft) Loctite® 243™
Schroef, wielsnelheidssensor wiel M5 7 Nm (5.2 lbf ft) Loctite® 243™
ABS-fitting M6 7 Nm (5.2 lbf ft) Loctite® 243™
Dekselvergrendeling batterijvak M6 6 Nm (4.4 lbf ft)
Moer, kentekenplaathouder M6 8.5 Nm (6.27 lbf ft)
Moer, radiateur M6 5 Nm (3.7 lbf ft)
Moer, achterlicht M6 7 Nm (5.2 lbf ft)
Overige moeren, chassis M6 15 Nm (11.1 lbf ft)
Overige schroeven, chassis M6 9 Nm (6.6 lbf ft)
Overige schroeven, bekleding M6 6 Nm (4.4 lbf ft)
Schroef, ABS-module op ABS-modulebevestigingsbeugel M6 7 Nm (5.2 lbf ft)
Schroef, luchtfilterhuisdeksel M6 3 Nm (2.2 lbf ft)
Schroef, luchtfilterhuis, op frame M6 6 Nm (4.4 lbf ft)
Schroef, batterijvak M6 6 Nm (4.4 lbf ft)
Schroef, remvloeistofreservoir voor achterrem M6 8 Nm (5.9 lbf ft)
Schroef, remslangklem M6 6 Nm (4.4 lbf ft)
Schroef, remleidinggeleider op onderste kroonplaat M6 7 Nm (5.2 lbf ft) Loctite® 243™
Schroef, kettingbeschermer M6 3 Nm (2.2 lbf ft)
Schroef, kettingschuifbeschermer M6 7 Nm (5.2 lbf ft)
Schroef, compensatietank M6 9 Nm (6.6 lbf ft)
Schroef, kruisverbinder, stoelsteun M6 5 Nm (3.7 lbf ft)
Schroef, dempingsrubber voor radiateur M6 6 Nm (4.4 lbf ft)
Schroef, motortandwieldeksel M6 8 Nm (5.9 lbf ft)
Schroef, voetremcilinder M6 8 Nm (5.9 lbf ft) Loctite® 243™
Schroef, remschijf voor M6 14 Nm (10.3 lbf ft) Loctite® 243™
Schroef, voorkuip M6 7 Nm (5.2 lbf ft)
Schroef, voorkuipstructuur op koplampbeugel M6 6 Nm (4.4 lbf ft)
Schroef, voorspatbord op asbevestiging M6 7 Nm (5.2 lbf ft)
Schroef, bevestiging voorstoel M6 6 Nm (4.4 lbf ft)
Schroef, voorspoiler M6 7 Nm (5.2 lbf ft)
Schroef, bevestigingsbeugel voorspoiler, achter M6 6 Nm (4.4 lbf ft)
Schroef, bevestigingsbeugel voorspoiler, achter, op motor M6 9 Nm (6.6 lbf ft)
Schroef, voorspoiler boven voorkant M6 7 Nm (5.2 lbf ft)
Schroef, voorspoiler, rechts, op voetsteunbeugel M6 7 Nm (5.2 lbf ft)
Schroef, brandstofpomp M6 10 Nm (7.4 lbf ft)
Schroef, brandstoftankbevestiging, zijdelings, op frame M6 11 Nm (8.1 lbf ft)
Schroef, massakabel, op frame M6 7 Nm (5.2 lbf ft)
Schroef, stuurhelft M6 8 Nm (5.9 lbf ft) Loctite® 243™
Schroef, stuurgewicht M6 9 Nm (6.6 lbf ft)
Schroef, kentekenplaathouder op kentekenplaatbeugel M6 7 Nm (5.2 lbf ft)
Schroef, magnetische houder op zijstandaard M6 5 Nm (3.7 lbf ft) Loctite® 243™
Schroef, passagiersstoel M6 7 Nm (5.2 lbf ft)
Schroef, beschermplaat M6 8 Nm (5.9 lbf ft)
Schroef, radiateurhouder M6 6 Nm (4.4 lbf ft)
Schroef, achterspatbord M6 7 Nm (5.2 lbf ft)
Schroef, bevestigingsbeugel, EFI-regeleenheid M6 6 Nm (4.4 lbf ft)
Schroef, stelring schokdemper M6 3.5 Nm (2.58 lbf ft)
Schroef, zijdeksel M6 7 Nm (5.2 lbf ft)
Schroef, zijdeksel op voorkuip M6 6 Nm (4.4 lbf ft)
Schroef, bevestigingsbeugel zijdeksel M6 7 Nm (5.2 lbf ft)
Schroef, spanningsregelaar M6 11 Nm (8.1 lbf ft)
Schroef, wielsnelheidssensorhouder M6 8 Nm (5.9 lbf ft)
Schroef, windscherm M6 9 Nm (6.6 lbf ft)
Moer, schroef achtertandwiel M8 38 Nm (28 lbf ft)
Overige moeren, chassis M8 30 Nm (22.1 lbf ft)
Overige schroeven, chassis M8 25 Nm (18.4 lbf ft)
Schroef, onderste kroonplaat M8 15 Nm (11.1 lbf ft)
Schroef, verbindingsplaat, subframe M8 19 Nm (14 lbf ft)
Schroef, voetremhevel M8 16 Nm (11.8 lbf ft) Loctite® 243™
Schroef, vorkhelft M8 15 Nm (11.1 lbf ft)
Schroef, brandstoftankbevestiging, voorkant, op frame M8 20 Nm (14.8 lbf ft)
Schroef, stuurklem M8 15 Nm (11.1 lbf ft)
Schroef, claxon M8 7 Nm (5.2 lbf ft)
Schroef, hoofddemper M8 24 Nm (17.7 lbf ft)
Schroef, spiegelhouder M8 19 Nm (14 lbf ft)
Schroef, passagiersvoetsteuneenheid M8 20 Nm (14.8 lbf ft) Loctite® 243™
Schroef, voordemper op frame M8 24 Nm (17.7 lbf ft)
Schroef, achterremschijf M8 29 Nm (21.4 lbf ft) Loctite® 243™
Schroef, bevestigingsbeugel op brandstoftank M8 13 Nm (9.6 lbf ft)
Schroef, schakelhevel M8 16 Nm (11.8 lbf ft) Loctite® 243™
Schroef, subframe onderkant M8 25 Nm (18.4 lbf ft) Loctite® 243™
Schroef, bovenste kroonplaat M8 15 Nm (11.1 lbf ft)
Schroef, remklauw voor M8x1 32 Nm (23.6 lbf ft) Loctite® 243™
Banjo-bout, remleiding M10 24 Nm (17.7 lbf ft)
Moer, motorsteun, voorkant M10 48 Nm (35.4 lbf ft) Loctite® 243™
Overige moeren, chassis M10 50 Nm (36.9 lbf ft)
Overige schroeven, chassis M10 46 Nm (33.9 lbf ft)
Schroef, zijstandaard M10 35 Nm (25.8 lbf ft) Loctite® 243™
Schroef, draaipunt zijstandaard M10 35 Nm (25.8 lbf ft)
Moer, zijstandaardbeugel M10x1.25 36 Nm (26.6 lbf ft) Loctite® 243™
Schroef, schokdemper onderkant M10x1.25 50 Nm (36.9 lbf ft) Loctite® 243™
Schroef, voetsteunbeugel voor M10x1.25 45 Nm (33.2 lbf ft) Loctite® 243™
Schroef, schokdemper bovenkant M10x1.25 50 Nm (36.9 lbf ft) Loctite® 243™
Swingarm draaipunt M14 100 Nm (73.8 lbf ft)
Moer, vorkdraaipunt M14x1.5 100 Nm (73.8 lbf ft)
Moer, achterwielas M14x1.5 100 Nm (73.8 lbf ft)
Schroef, stuurkop, bovenkant M16x1.5 47 Nm (34.7 lbf ft) Loctite® 243™
Lambdasensor M18x1.5 19 Nm (14 lbf ft)
Schroef, subframe bovenkant M22 120 Nm (88.5 lbf ft)
Stelring, koppelingsvorklager M22x1 Vastdraaien en controleren of er geen speling is
Schroef, voorwielas M24x1.5 45 Nm (33.2 lbf ft)
Moer, stuurkop M30x1
  1. 55 Nm (40.6 lbf ft)
  2. 2 slagen losdraaien (tegen de klok in)
  3. 5 Nm (3.7 lbf ft)

STOFFEN

Super loodvrij (ROZ 95)
Standaard/classificatie

  • DIN EN 228 (ROZ 95)

Richtlijn

  • Gebruik uitsluitend super loodvrije benzine die voldoet aan de gespecificeerde norm of daaraan gelijkwaardig is.
  • Brandstof met een ethanolgehalte tot 10% (E10-brandstof) is veilig te gebruiken.
    informatie Gebruik geen brandstof die methanol bevat (bijv. M15, M85, M100) of meer dan 10% ethanol (bijv. E15, E25, E85, E100).

Referenties

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download KTM RC 390, RC 390 GP Handleiding

Beschikbare talen

Gerelateerde Handleidingen voor KTM RC 390

Inhoudsopgave
