KTM 990 DUKE 2024 Handleiding

WIJZE VAN WEERGAVE

Gebruikte symbolen

Hieronder wordt de betekenis van specifieke symbolen beschreven.

	Geeft een verwachte reactie aan (bijv. van een werkstap of een functie).
	Geeft een onverwachte reactie aan (bijv. van een werkstap of een functie).
	Geeft informatie met meer details of tips aan.
»	Geeft het resultaat van een teststap aan.
V	Geeft een spanningsmeting aan.
A	Geeft een stroommeting aan.
Ω	Geeft een weerstandsmeting aan.

Gebruikte notaties

De in dit document gebruikte typografische notaties worden hieronder uitgelegd.

SETUP

Dit document is geldig voor de volgende modellen:
990 DUKE EU (F9803XC, F9803XD)
990 DUKE US (F9875XC, F9875XD)
990 DUKE CN (F9887XC, F9887XD)

Transportmodus

Dit voertuig is in de software voor transport geblokkeerd.
Om het voertuig te gebruiken, moet de voertuigelektronica worden ingeschakeld. Dit proces wordt tijdens de eerste setup uitgevoerd.
Inschakelen zorgt ervoor dat de eerste setup wordt gedocumenteerd in het elektronische servicebewijs.
Inschakelen kan tijdelijk worden uitgevoerd, bijvoorbeeld voor een testrit, of permanent voor de voertuigoverdracht.

Info
Zorg ervoor dat het voertuig permanent is ingeschakeld voordat u het aan de klant overdraagt.

Diagnosestekker

Diagnosestekker bevindt zich onder het zadel van de passagier.

Het product uitpakken en installeren

Voorbereidende werkzaamheden

• Verwijder de doos.

Hoofdwerkzaamheden

• Verwijder de plakband in het bovenste gedeelte van de motorfiets.
• Rol de folie aan de zijkanten naar beneden.
  Richtlijn
  Om te voorkomen dat het voertuig tijdens de installatie wordt beschadigd, verwijdert u de beschermfolie op elk onderdeel pas nadat u het onderdeel hebt geïnstalleerd en laat u het op het voertuig zitten totdat het werk is voltooid.

• Verwijder de afzonderlijke behuizing en pak deze uit. Controleer aan de hand van de meegeleverde paklijst of de leveringsomvang compleet is.

Info
De procedure voor ontbrekende componenten wordt beschreven in de Customer Service Manual.

• Controleer het voertuig op transportschade.

Info
De procedure in geval van transportschade wordt beschreven in de Customer Service Manual.

Gevaar voor ongevallen
Een gerepareerd stuur vormt een veiligheidsrisico.
Als het stuur is gebogen of rechtgetrokken, wordt het materiaal vermoeid. Het stuur kan daardoor breken.

• Vervang het stuur als het stuur beschadigd of verbogen is.

• Pak het stuur uit en plaats het.

Info
Zorg ervoor dat de kabels en bedrading correct zijn geplaatst.
De markeringen op het stuur moeten zich op de hoogte van de opening tussen de stuursteunen en de stuurklemmen bevinden.

• Plaats de stuurklemmen. Monteer en draai de schroeven gelijkmatig vast.

Info
Houd de geïnstalleerde spleetbreedtes gelijk bij het vastdraaien.

• Controleer de stuurpositie.
  » Als de stuurpositie niet is aangepast zoals vereist door de klant:
  • Pas de stuurpositie aan. (zie "De stuurpositie aanpassen")
• Monteer en draai de achteruitkijkspiegel aan beide zijden vast.

• Plaats de spatbeschermer.
• Monteer en draai de schroeven vast.


• Plaats de dwarsbuisbeschermer aan de onderkant van de motor.
• Monteer en draai de schroeven vast.

• Maak de achterste spanband voorzichtig los en verwijder deze.

Info
Een assistent voorkomt dat de motorfiets omvalt.

• Maak de spanbanden rond de vorkpoten voorzichtig los en verwijder deze.
  Het voertuig is aan de voorkant losgemaakt.
• Til het voertuig samen met een assistent van de pallet.
• Verwijder het zadel van de passagier. (zie "Het zadel van de passagier verwijderen")
• Verwijder de reservesleutel en KEYCODECARD en bewaar deze op een veilige plaats voor de overdracht.

Gevaar voor letsel
Accuzuur en accugassen veroorzaken ernstige chemische brandwonden.

• Houd 12 V-accu's buiten bereik van kinderen.
• Draag geschikte beschermende kleding en een veiligheidsbril.
• Vermijd contact met accuzuur en accugassen.
• Houd vonken of open vuur uit de buurt van de 12 V-accu.
• Laad 12 V-accu's alleen op in goed geventileerde ruimtes.
• Spoel het getroffen gebied onmiddellijk met veel water in geval van contact met de huid.
• Spoel de ogen gedurende ten minste 15 minuten met water en raadpleeg onmiddellijk een arts als accuzuur en accugassen in de ogen terechtkomen.

• Vul de 12 V-accu.

Info
Lees de opmerkingen in de 12 V-accu accessoireverpakking.

• Laad de 12V-accu op. (zie "De 12V-accu opladen")
  Richtlijn
  De 12V-accu moet volledig zijn opgeladen voordat deze aan de klant wordt overgedragen.

Info
Het eerste laadproces kan langer duren met een nieuwe 12V-accu.

• Haal de gereedschapsset uit de afzonderlijke behuizing en bewaar deze voor de overdracht.
• Monteer het zadel van de passagier. (zie "Het zadel van de passagier monteren")
• Pak de KTM PowerParts die bij de levering zijn inbegrepen uit en monteer deze (optioneel).

Info
Lees de bijbehorende KTM PowerParts montage-instructies.

• Bevestig de stickers die bij de levering zijn inbegrepen (optioneel).
• Stel de tijd en datum in. (zie "De tijd en datum instellen")
• Controleer de koplampinstelling. (zie "De koplampinstelling controleren")
• Tank. (zie "Tanken")
• Plaats alle bedieningselementen in hun exacte posities op het stuur. Draai alle schroeven vast.
• Verwijder de resterende folie, vulling, het golfkarton en het andere verpakkingsmateriaal.
• Bereid het voertuig voor volgens de specificaties van de pre-sales inspectie voor overdracht aan de klant.

Info
De transportmodus moet worden gedeactiveerd om de motor te kunnen starten.

WERK

De stuurpositie aanpassen

Gevaar voor ongevallen
Een gerepareerd stuur vormt een veiligheidsrisico.
Als het stuur gebogen of rechtgebogen is, wordt het materiaal vermoeid. Het stuur kan daardoor breken.

• Vervang het stuur als het stuur beschadigd of gebogen is.

• Verwijder de schroeven . Verwijder de stuurklemmen . Positioneer het stuur zodat de schroeven toegankelijk zijn.

Info
Dek de onderdelen af om ze te beschermen tegen schade. Knak de kabels en leidingen niet.

• Verwijder de schroeven . Verwijder de stuursteunen .
• Beweeg de stuursteunen in de gewenste positie of . Monteer en draai de schroeven vast.

• Positioneer het stuur. Info Zorg ervoor dat de kabels en bedrading correct zijn gepositioneerd.
• Positioneer de stuurklem. Monteer de schroeven en draai ze gelijkmatig vast.

De passagiersstoel verwijderen

Info
De passagiersstoelhoes is ook inbegrepen bij het speciale model.
Als het niet nodig is om een passagier te vervoeren, kan de passagiersstoelhoes in plaats van de passagiersstoel worden gebruikt.
De passagiersstoelhoes kan op dezelfde manier worden verwijderd als de passagiersstoel.

• Steek de contactsleutel in het stoelslot en draai deze met de klok mee.
• Til de voorkant van de passagiersstoelhoes op, duw deze naar de brandstoftank en verwijder hem naar boven.
• Verwijder de contactsleutel uit het stoelslot.

De passagiersstoel monteren

Info
De passagiersstoelhoes is ook inbegrepen bij het speciale model.
Als het niet nodig is om een passagier te vervoeren, kan de passagiersstoelhoes in plaats van de passagiersstoel worden gebruikt.
De passagiersstoelhoes kan op dezelfde manier worden gemonteerd als de passagiersstoel.

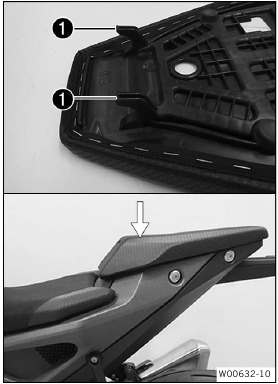

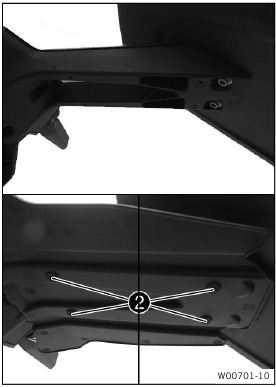

• Haak de bevestigingsnokken van de passagiersstoel op het opbergvak, laat de voorkant zakken en duw naar achteren.
• Druk de passagiersstoel omlaag totdat deze op zijn plaats klikt.

Gevaar voor ongevallen
De stoel kan loskomen van de verankering als deze niet correct is gemonteerd.

• Controleer na de montage of de stoel correct is vergrendeld en niet omhoog kan worden getrokken.

• Controleer ten slotte of de passagiersstoel correct is gemonteerd.

De 12V-accu opladen

Risico op letsel
Accuzuur en accugassen veroorzaken ernstige chemische brandwonden.

• Houd 12V-accu's buiten het bereik van kinderen.
• Draag geschikte beschermende kleding en een veiligheidsbril.
• Vermijd contact met accuzuur en accugassen.
• Houd vonken en open vuur uit de buurt van de 12V-accu.
• Laad 12V-accu's alleen op in goed geventileerde ruimtes.
• Spoel het getroffen gebied onmiddellijk met veel water in geval van contact met de huid.
• Spoel de ogen gedurende ten minste 15 minuten met water en raadpleeg onmiddellijk een arts als er accuzuur en accugassen in de ogen komen.

Opmerking
Milieugevaar
12V-accu's bevatten milieugevaarlijke stoffen.

• Gooi 12V-accu's niet bij het huishoudelijk afval.
• Gooi 12V-accu's in bij een inzamelpunt voor gebruikte accu's.

Opmerking
Milieugevaar
Gevaarlijke stoffen veroorzaken milieuschade.

• Gooi oliën, vetten, filters, brandstof, reinigingsmiddelen, remvloeistof, enz. correct en in overeenstemming met de geldende voorschriften weg.

Info
Zelfs als er geen belasting op de 12V-accu is, ontlaadt deze elke dag gestaag.
Het laadniveau en de laadmethode zijn erg belangrijk voor de levensduur van de 12V-accu.
Snel opladen met een hoge laadstroom verkort de levensduur van de accu.
Als de laadstroom, laadspanning of laadtijd wordt overschreden, ontsnapt er elektrolyt via de veiligheidskleppen. Dit vermindert de capaciteit van de 12V-accu.
Als de 12V-accu wordt ontladen door herhaaldelijk starten, laad de 12V-accu dan onmiddellijk op.
Als de 12V-accu gedurende langere tijd in ontladen toestand wordt achtergelaten, raakt deze diep ontladen en treedt sulfatering op, waardoor de accu wordt vernield.
De 12V-accu is onderhoudsvrij. Het zuurniveau hoeft niet te worden gecontroleerd.

Voorbereidende werkzaamheden

• Verwijder de passagiersstoel. (zie "De passagiersstoel verwijderen")
• Koppel de negatieve kabel van de 12V-accu los. (zie "De negatieve kabel van de 12V-accu loskoppelen")

Hoofdwerkzaamheden

• Sluit een acculader aan op de 12V-accu. Stel de acculader af.


EU-acculader XCharge‑professional (00029095050)
Alternatief 1
US-acculader XCharge‑professional (00029095051)
Alternatief 2
UK-acculader XCharge‑professional (00029095052)

Info
Volg de instructies van de lader en de handleiding.

• Koppel de acculader los na het opladen van de 12V-accu.

Afrondende werkzaamheden

• Sluit de negatieve kabel van de 12V-accu aan. (zie "De negatieve kabel van de 12V-accu aansluiten")
• Monteer de passagiersstoel. (zie "De passagiersstoel monteren")
• Stel de tijd en datum in.

De negatieve kabel van de 12V-accu loskoppelen

Voorbereidende werkzaamheden

• Verwijder de passagiersstoel. (zie "De passagiersstoel verwijderen")

Hoofdwerkzaamheden

• Koppel de negatieve kabel van de 12V-accu los.


De negatieve kabel van de 12V-accu aansluiten

Hoofdwerkzaamheden

• Sluit de negatieve kabel aan. Draai de schroef vast.


Afrondende werkzaamheden

• Monteer de passagiersstoel. (zie "De passagiersstoel monteren")
• Stel de tijd en datum in.

De tijd en datum instellen

Voorwaarde
De motorfiets staat stil.

• Druk op de SET (INSTELLEN) knop wanneer het menu gesloten is.
• Druk op de UP (OMHOOG) of DOWN (OMLAAG) knop tot Settings (Instellingen) verschijnt. Druk op de SET (INSTELLEN) knop om het menu te openen.
• Druk op de UP (OMHOOG) of DOWN (OMLAAG) knop tot Clock & Date (Klok en Datum) is gemarkeerd. Druk op de SET (INSTELLEN) knop om het submenu te openen.


De klok instellen

• Druk op de UP (OMHOOG) of DOWN (OMLAAG) knop tot Set Clock (Klok instellen) is gemarkeerd.

• Druk op de SET (INSTELLEN) knop om het menu te openen.
• Druk op de UP (OMHOOG) of DOWN (OMLAAG) knop tot het huidige uur is ingesteld. Druk op de SET (INSTELLEN) knop om het uur te selecteren.
• Druk op de UP (OMHOOG) of DOWN (OMLAAG) knop tot de huidige minuut is ingesteld. Druk op de SET (INSTELLEN) knop om de minuut te selecteren.
• Druk op de BACK (TERUG) knop om het menu te verlaten.

De datum instellen

• Druk op de UP (OMHOOG) of DOWN (OMLAAG) knop tot Set Date (Datum instellen) is gemarkeerd.

• Druk op de SET (INSTELLEN) knop om het menu te openen.
• Druk op de UP (OMHOOG) of DOWN (OMLAAG) knop tot de huidige dag is ingesteld. Druk op de SET (INSTELLEN) knop om de dag te selecteren.
• Druk op de UP (OMHOOG) of DOWN (OMLAAG) knop tot de huidige maand is ingesteld. Druk op de SET (INSTELLEN) knop om de maand te selecteren.
• Druk op de UP (OMHOOG) of DOWN (OMLAAG) knop tot het huidige jaar is ingesteld. Druk op de SET (INSTELLEN) knop om het jaar te selecteren.
• Druk op de BACK (TERUG) knop om het menu te verlaten.

Tanken

Brandgevaar
Brandstof is licht ontvlambaar.
De brandstof in de brandstoftank zet uit als hij warm is en kan ontsnappen als de tank te vol is.

• Tank het voertuig niet in de buurt van open vuur of brandende sigaretten.
• Schakel de motor uit om te tanken.
• Zorg ervoor dat er geen brandstof wordt gemorst, vooral niet op hete delen van het voertuig.
• Als er brandstof is gemorst, veeg deze dan onmiddellijk weg.
• Neem de specificaties voor het tanken in acht.

Vergiftigingsgevaar
Brandstof is schadelijk voor de gezondheid.

• Vermijd contact van de huid, ogen en kleding met brandstof.
• Raadpleeg onmiddellijk een arts als u brandstof inslikt.
• Adem geen brandstofdampen in.
• Spoel het getroffen gebied onmiddellijk met veel water in geval van contact met de huid.
• Spoel de ogen grondig met water en raadpleeg een arts in geval van contact van brandstof met de ogen.
• Vervang uw kleding als er brandstof op wordt gemorst.

Opmerking
Materiële schade

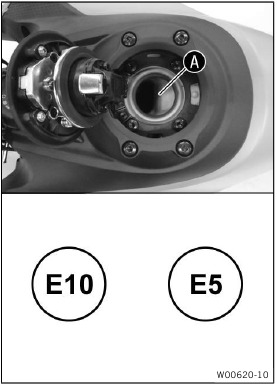

Een ontoereikende brandstofkwaliteit zorgt ervoor dat het brandstoffilter snel verstopt raakt.
In sommige landen en regio's is de beschikbare brandstofkwaliteit en -zuiverheid mogelijk niet voldoende. Dit zal leiden tot problemen met het brandstofsysteem.

• Tank alleen met schone brandstof die voldoet aan de opgegeven normen.

Opmerking
Milieugevaar
Onjuiste behandeling van brandstof is een gevaar voor het milieu.

• Zorg ervoor dat er geen brandstof in het grondwater, de bodem of het riool terechtkomt.

• Schakel de motor uit.
• Open de tankdop. (zie "Tankdop openen")
• Vul de brandstoftank met brandstof tot de onderkant van de vulhals.

• Sluit de tankdop. (zie "Tankdop sluiten")

Tankdop openen

Brandgevaar
Brandstof is licht ontvlambaar.
De brandstof in de brandstoftank zet uit als hij warm is en kan ontsnappen als de tank te vol is.

• Tank het voertuig niet in de buurt van open vuur of brandende sigaretten.
• Schakel de motor uit om te tanken.
• Zorg ervoor dat er geen brandstof wordt gemorst, vooral niet op hete delen van het voertuig.
• Als er brandstof is gemorst, veeg deze dan onmiddellijk weg.
• Neem de specificaties voor het tanken in acht.

Vergiftigingsgevaar
Brandstof is schadelijk voor de gezondheid.

• Vermijd contact van de huid, ogen en kleding met brandstof.
• Raadpleeg onmiddellijk een arts als u brandstof inslikt.
• Adem geen brandstofdampen in.
• Spoel het getroffen gebied onmiddellijk met veel water in geval van contact met de huid.
• Spoel de ogen grondig met water en raadpleeg een arts in geval van contact van brandstof met de ogen.
• Vervang uw kleding als er brandstof op wordt gemorst.
• Bewaar brandstoffen correct in een geschikte bus en buiten het bereik van kinderen.

Opmerking
Milieugevaar
Onjuiste behandeling van brandstof is een gevaar voor het milieu.

• Zorg ervoor dat er geen brandstof in het grondwater, de bodem of het riool terechtkomt.

• Til de afdekking van de tankdop op en steek de contactsleutel in het slot.


Opmerking
Gevaar voor schade
De contactsleutel kan breken bij overbelasting. Beschadigde contactsleutels moeten worden vervangen.

• Duw de tankdop omlaag om de druk van de contactsleutel te halen.

• Draai de contactsleutel 90° met de klok mee.
• Til de tankdop op.

Tankdop sluiten

• Klap de tankdop naar beneden.
• Draai de contactsleutel 90° met de klok mee.
• Duw de tankdop omlaag en draai de contactsleutel tegen de klok in tot het slot sluit.

Brandgevaar
Brandstof is licht ontvlambaar en een gevaar voor de gezondheid.

• Controleer of de tankdop correct is vergrendeld na het sluiten.
• Vervang uw kleding als er brandstof op wordt gemorst.
• Spoel het getroffen gebied onmiddellijk met veel water in geval van contact met de huid.

• Verwijder de contactsleutel en sluit de afdekking.

De koplampafstelling controleren

• Plaats het voertuig rechtop op een horizontaal oppervlak voor een lichte muur en maak een markering op de hoogte van het midden van de dimlichtkoplamp.
• Maak een andere markering op een afstand onder de eerste markering.

Richtlijn
Afstand	5 cm (2 in)

• Plaats het voertuig loodrecht op de muur op een afstand van de muur en schakel het dimlicht in.

Richtlijn
Afstand	5 m (16 ft)

• De bestuurder monteert nu de motorfiets met bagage en passagier indien van toepassing.
• Controleer de koplampafstelling.
  De licht-donkergrens moet precies op de onderste markering liggen wanneer de motorfiets klaar is om te worden bediend met de berijder erop, samen met eventuele bagage en een passagier, indien van toepassing.
  » Als de grens tussen licht en donker niet aan de specificaties voldoet:
  • Stel het koplampbereik in. (zie "Het koplampbereik aanpassen")

De koplampbereik aanpassen

Voorbereidende werkzaamheden

• De koplampinstelling controleren. (zie "De koplampinstelling controleren")

Hoofdwerkzaamheden

• Draai aan de stelschroef om de koplampbereik aan te passen.


Info
Draai met de klok mee om de koplampbereik te vergroten; draai tegen de klok in om de koplampbereik te verkleinen.
Als je een lading hebt, moet je mogelijk de koplampbereik corrigeren.
Schroef zet ook de koplamp vast. Zorg ervoor dat de schroef altijd ver genoeg is ingedraaid.

• Stel de koplamp in op markering .
  Richtlijn:
  De licht-donkergrens moet precies op de onderste markering liggen wanneer de motorfiets klaar is om te rijden met de bestuurder en eventuele bagage en een passagier, indien van toepassing.

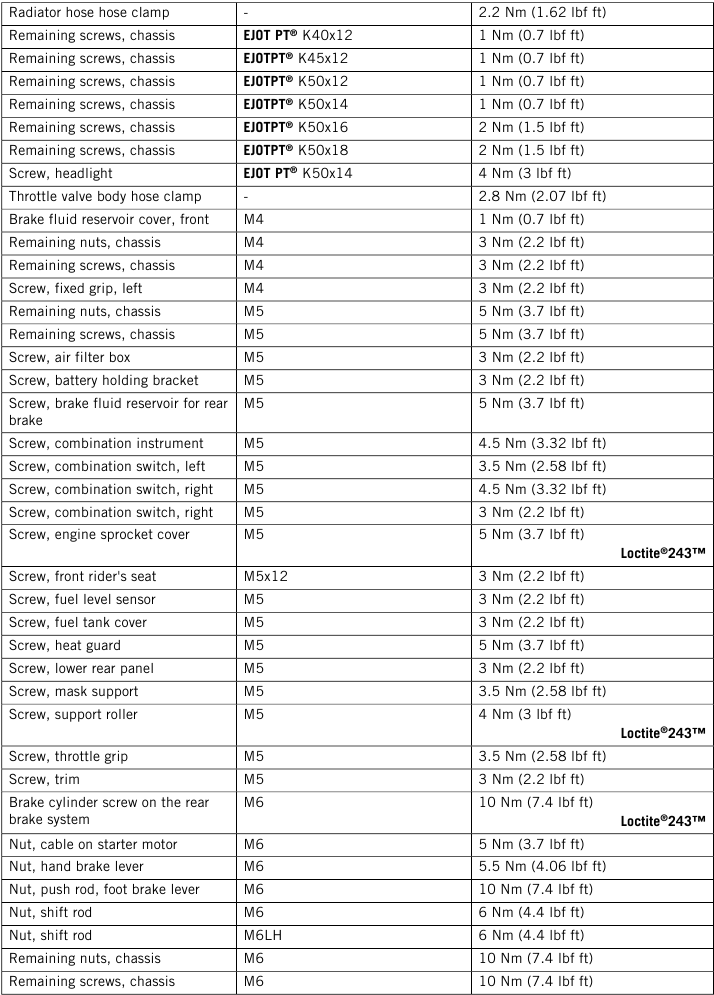

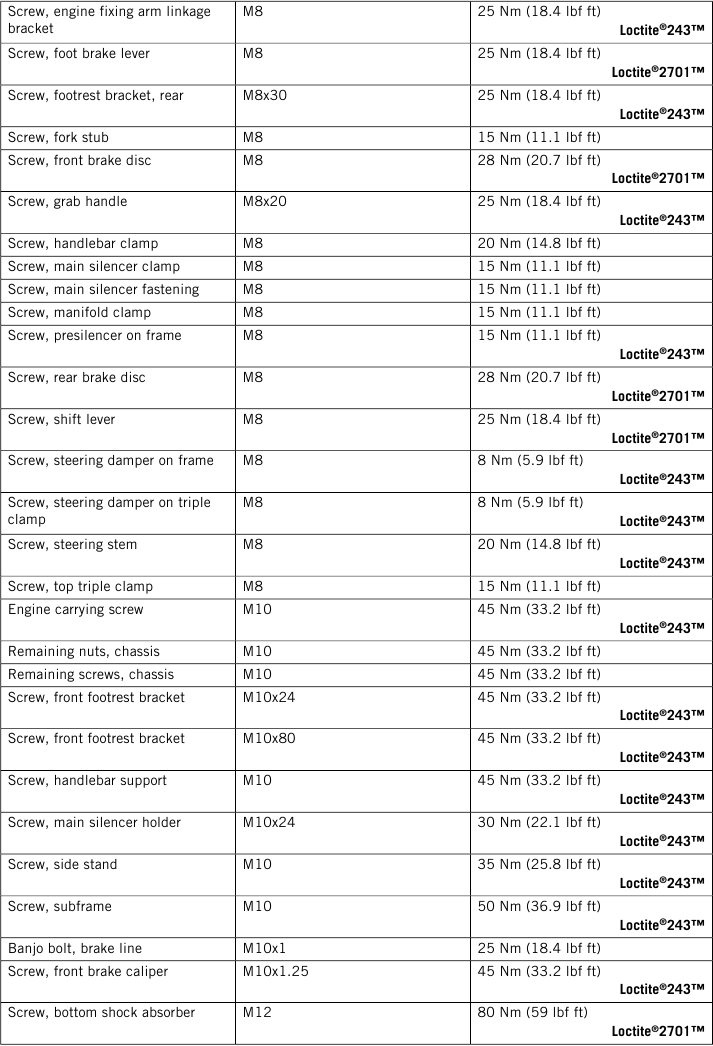

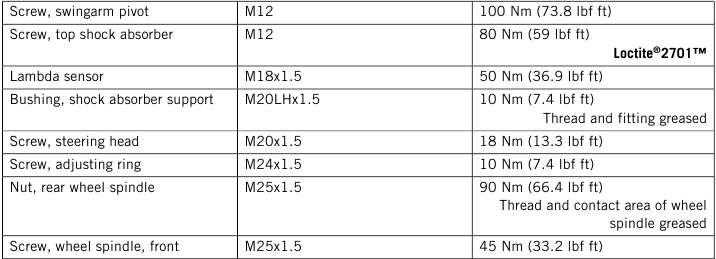

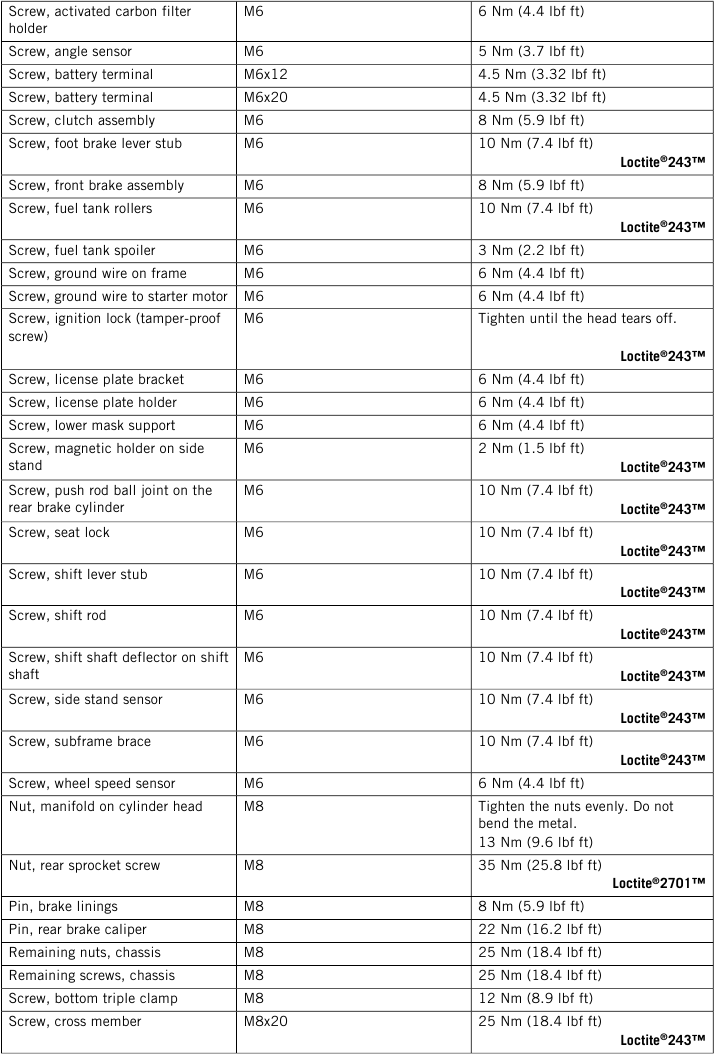

AANDRAAIKOPPELS CHASSIS

STOFFEN

Super ongelood (ROZ 95)
Standaard/classificatie

• DIN EN 228 (ROZ 95)

Richtlijn

• Gebruik uitsluitend super ongelode benzine die overeenkomt met of gelijkwaardig is aan de gespecificeerde norm.
• Brandstof met een ethanolgehalte tot 10% (E10-brandstof) is veilig te gebruiken.

Info
Gebruik geen brandstof die methanol bevat (bijv. M15, M85, M100) of meer dan 10% ethanol (bijv. E15, E25, E85, E100).

KTM Sportmotorcycle GmbH
5230 Mattighofen/Oostenrijk
KTM.COM

Referenties

• KTM - READY TO RACE | Nederland

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download KTM 990 DUKE 2024 Handleiding

Beschikbare talen
