5G Sub-6 GHz-ondersteuning voor IoT-routering

De 5G Sub-6 GHz Pluggable Interface Modules bieden 5G-functionaliteit aan de IoT Industrial Router-familie. De product-ID's voor de insteekmodules zijn P-5GS6-GL en P-5GS6-R16SA. De P-5GS6-GL gebruikt de FN980 Telit-modem en de P-5GS6-R16SA gebruikt de EM9293-modem.

informatieOpmerking

  • IOS XE release 17.7.1 is de eerste softwareversie die ondersteuning biedt voor de P-5GS6-GL.
  • IOS XE release 17.13.1 is de eerste softwareversie die ondersteuning biedt voor de P-5GS6-R16SA.

Functies en beperkingen
De volgende functies en beperkingen gelden voor alle IoT-routeringsplatforms, tenzij specifiek anders vermeld:

  • IoT-routeringsplatforms ondersteunen maximaal twee insteekmodules, met een combinatie van 5G- en 4G-PIM's.
  • De insteekmodule kan via de CLI in de exec-modus worden gestart of gestopt. Bovendien kan deze worden geconfigureerd om de module uit te schakelen om het stroomverbruik naar behoefte te verminderen.
  • De mogelijkheid om FDD-band 30 voor voertuigtoepassingen uit te schakelen, is beschikbaar.

Het volgende is productspecifiek:

  • Op de IR1101 met P-5GS6-GL-module:
  • Wanneer de module op de basis is aangesloten, is deze toegankelijk via Cellular 0/1/0, 0/1/1.
  • De module wordt niet ondersteund op de uitbreidingsmodule.

Overzicht van 5G Pluggable Interface Module

  • Op de IR1101 met de P-5GS6-R16SA-module:
  • De module wordt softwarematig en hardwarematig ondersteund op zowel de basis- als de uitbreidingsmodule.
  • Op de IR1800
  • De mobiele modems zijn toegankelijk via Cellular 0/4/0, 0/4/1, 0/5/0, 0/5/1.

Overzicht van 5G Pluggable Interface Module

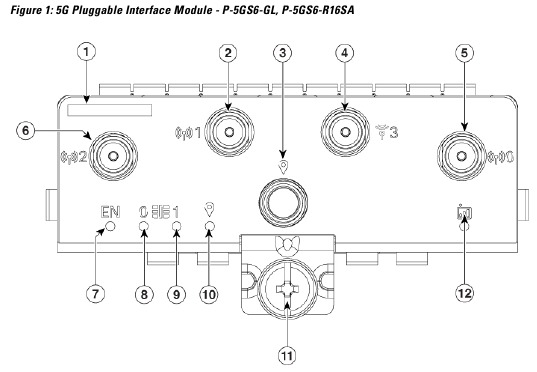

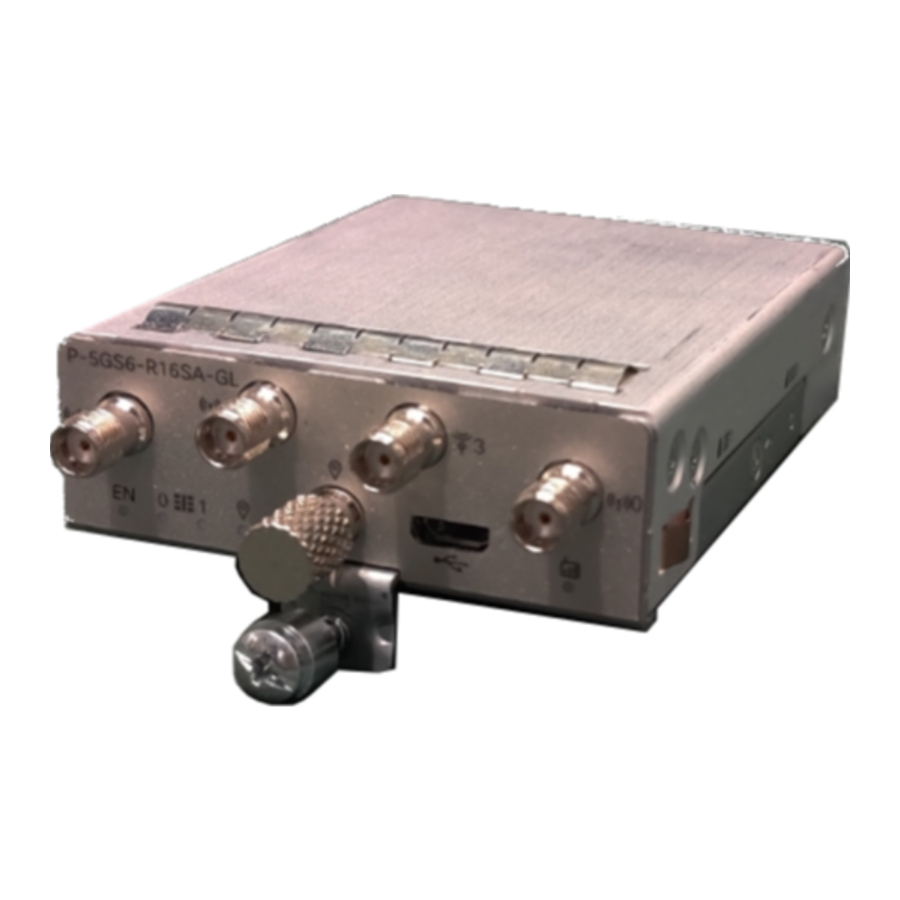

De volgende afbeelding toont de voorplaat van P-5GS6-GL en P-5GS6-R16SA insteekmodules:
Moduleoverzicht

1 De afgedrukte PID
Opmerking De modules P-5GS6-GL, P-5GS6-R16SA delen dezelfde voorplaat.
2 Antenne 1 (SMA)
3 GPS (SMA)
4 Antenne 3 (SMA)
5 Antenne 0 (SMA)
6 Antenne 2 (SMA)
7 LED inschakelen
8 SIM 0 LED
9 SIM 1 LED
10 GPS-LED
11 M3.5 duimschroef
12 Service-LED

LED-werking

De volgende tabel geeft een overzicht van de LED-indicatoren en hun werking. De LED's geven een visuele indicatie van de status en de momenteel geselecteerde services.

LED-indicatoren:

LED Kleur Functie
EN Groen, Geel LED inschakelen
  • Insteekbare LED inschakelen
  • Uit: systeem is uitgeschakeld
  • Geel: modulevoeding werkt niet correct
  • Groen: modulevoeding is ingeschakeld
SIM0 Groen, Geel SIM0 LED/activiteit
  • SIM0 LED-status en WWAN-activiteit
  • Uit: SIM0 is niet geïnstalleerd
  • Geel: SIM0 is geïnstalleerd, maar niet actief
  • Groen: SIM0 is geïnstalleerd en actief
  • Groen knipperen: LTE-data-activiteit
SIM1 Groen, Geel SIM1 LED/activiteit
  • SIM1 LED-status en WWAN-activiteit
  • Uit: SIM1 is niet geïnstalleerd
  • Geel: SIM1 is geïnstalleerd, maar niet actief
  • Groen: SIM1 is geïnstalleerd en actief
  • Groen knipperen: LTE-data-activiteit
GPS Groen, Geel GPS-LED
  • Uit: GPS niet geconfigureerd
  • Geel: softwaregedefinieerd

RF-band- en poorttoewijzing voor de P-5GS6-GL- en P-5GS6-R16SA-antenne

De volgende tabel geeft een overzicht van de RF-bandtoewijzing voor antennepoorten.
RF-bandtoewijzing voor antennepoorten:
Tabel 1: RF-bandtoewijzing voor P-5GS6-GL-module

Antennepoort Technologie TX RX
ANT 0 3G WCDMA B1, B2, B3, B4, B5, B6, B8, B9, B19 B1, B2, B3, B4, B5, B6, B8, B9, B19
4G LTE B1, B2, B3, B4, B5, B7, B8, B12, B13, B14, B17, B18, B19, B20, B25, B26, B28, B30, B34, B38, B39, B40, B41, B66, B71 B1, B2, B3, B4, B5, B7, B8, B12, B13, B14, B17, B18, B19, B20, B25, B26, B28, B29, B30, B32, B34, B38, B39, B40, B41, B42, B43, B46, B48, B66, B71
5G NR FR1 n1, n2, n3, n5, n7, n8, n12, n20, n28, n38, n40, n41, n66, n71 n1, n2, n3, n5, n7, n8, n12, n20, n25, n28, n38, n40, n41, n48, n66, n71, n77, n78, n79
ANT 1 3G WCDMA — B1, B2, B3, B4, B5, B6, B8, B9, B19
4G LTE B5, B20, B42, B43, B48, B71 B1, B2, B3, B4, B5, B7, B8, B12, B13, B14, B17, B18, B19, B20, B25, B26, B28, B29, B30, B32, B34, B38, B39, B40, B41, B42, B43, B46, B48, B66, B71
5G NR FR1 n5, n48, n77, n78, n79 n1, n2, n3, n5, n7, n8, n12, n20, n25, n28, n38, n40, n41, n48, n66, n71, n77, n78, n79
ANT 2 3G WCDMA — —
4G LTE B1, B2, B3, B4, B7, B41, B66 B1, B2, B3, B4, B7, B25, B30, B32, B34, B38, B39, B40, B41, B42, B43, B46, B48, B66
5G NR FR1 n1, n2, n3, n7, n25, n41, n66, n77, n78, n79 n1, n2, n3, n7, n25, n38, n40, n41, n48, n66, n77, n78, n79
ANT 3 3G WCDMA — —
4G LTE — B1, B2, B3, B4, B7, B25, B30, B32, B34, B38, B39, B40, B41, B42, B43, B46, B48, B66
5G NR FR1 — n1, n2, n3, n7, n25, n38, n40, n41, n48, n66, n77, n78, n79

Tabel 2: RF-bandtoewijzing voor P-5GS6-R16SA-module

Antennepoort Technologie TX RX
ANT 0 3G WCDMA B1, B2, B4, B5, B8, B19 B1, B2, B4, B5, B8, B19
4G LTE B34, B38, B41, B66, B71 B29, B32, B34, B38, B41, B42, B43, B46, B48
5G NR Sub-6G n1, n2, n3, n4, n5, n7, n8, n12, n13, n14, n17, n18, n19, n20, n25, n26, n28, n30, n39, n40, n66, n70, n71 n1, n2, n3, n4, n5, n7, n8, n12, n13, n14, n17, n18, n19, n20, n25, n26, n28, n30, n39, n40, n66, n70, n71
ANT 1 3G WCDMA — B1, B2, B3, B4, B5, B6, B8, B9, B19
4G LTE B42, B43, B48 B32, B38, B41, B42, B43, B48
5G NR Sub-6G n48, n77, n78, n79 n1, n2, n3, n4, n7, n25, n30, n38, n39, n40, n41, n48, n66, n70, n75, n76, n77, n78, n79
ANT 2 3G WCDMA — B1, B2, B4, B5, B8, B19
4G LTE B41 B29, B32, B34, B38, B41, B42, B43, B48
5G NR Sub-6G n38, n41, n77, n78 n1, n2, n3, n4, n5, n7, n8, n12, n13, n14, n17, n18, n19, n20, n25, n26, n28, n29, n30, n38, n39, n40, n41, n48, n66, n70, n71, n75, n76, n77, n78, n79
ANT 3 3G WCDMA — —
4G LTE B42, B43, B48 B32, B38, B41, B42, B43, B46, B48
5G NR Sub-6G n48, n77, n78, n79 n1, n2, n3, n4, n7, n25, n30, n38, n39, n40, n41, n48, n66, n70, n75, n76, n77, n78, n79

Poorttoewijzingen voor 5G-ANTM-0-4-B op de P-5GS6-GL- en P-5GS6-R16SA-PIM's
De volgende tabel geeft een overzicht van de poorttoewijzingen met behulp van de 5G-ANTM-O-4-B-antenne als voorbeeld, waarbij wordt toegewezen aan de poorten op de P-5GS6-GL- en P-5GS6-R16SA-insteekmodule.

5G-ANTM-O-4-B P-5GS6-GL, P-5GS6-R16SA
MAIN 0 (LTE1) ANT 0
MAIN 1 (LTE3) ANT 1
DIV 0 (LTE2) ANT 2
DIV 1 (LTE4) ANT 3
GNSS GPS

De volgende link bevat de antennespecificaties en installatie-instructies voor 5G NR (5G-ANTM-O-4-B):
https://www.cisco.com/c/en/us/td/docs/routers/connectedgrid/antennas/installing-combined/b-cisco-industrial-routers-and-industrial-wireless-access-points-antenna-guide/m-5g-antm-04b.html#Cisco_Generic_Topic.dita_e780a6fe-fa46-4a00-bd9d-1c6a98b7bcb9

Een antenne bevestigen

Voer de onderstaande stappen uit om de antenne in de Pluggable Interface Module te bevestigen:

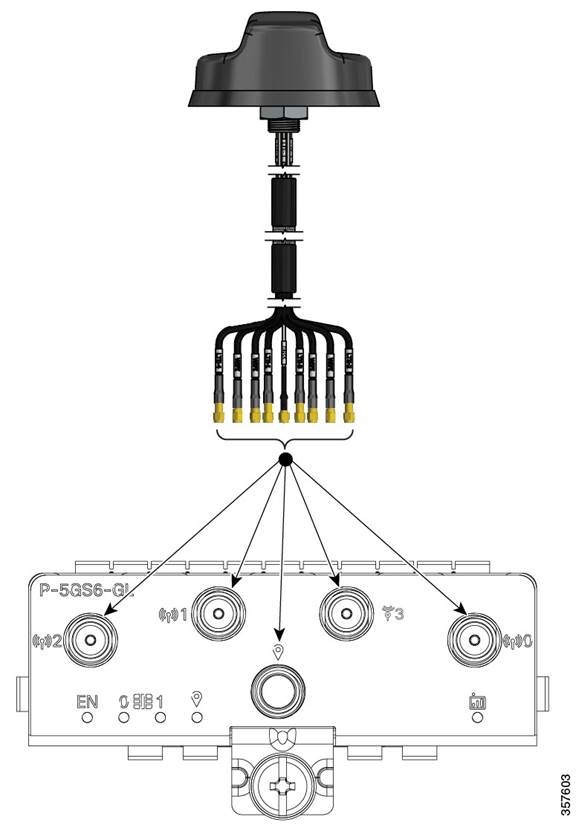

Afbeelding: 5G NR-antenne (5G-ANTM-O4-B) bevestigen aan P-5GS6-GL, P-5GS6-R16SA PIM
Een antenne bevestigen

  1. Bevestig elke SMA-kabel aan de poorten zoals aangegeven in de tabeltoewijzingen.
  2. Zorg ervoor dat u elke SMA-kabel aandraait en vastzet in de SMA-connector op de PIM.
