De chassisdeksels vervangen voor C111X en C1111x

De Cisco 1100 Series Integrated Services Routers hebben interne modules en Field-Replaceable Units (FRU's) die snel en gemakkelijk kunnen worden verwijderd en vervangen zonder dat de hele router ter reparatie hoeft te worden opgestuurd.

Om toegang te krijgen tot de interne modules op de router, moet u eerst de chassisdeksel verwijderen. Zie de onderstaande instructies over hoe u de chassisdeksel op de routers kunt verwijderen en later vervangen.

Alleen getraind en gekwalificeerd personeel mag deze apparatuur installeren, vervangen of onderhouden. Verklaring 1030

Cisco 1100 Series ISR's hebben verwijderbare deksels. Gebruik de routers niet met de deksel eraf. Als u dit doet, kan de router zeer snel oververhit raken.

Gebruik een kruiskopschroevendraaier nummer 2 om de volgende taken uit te voeren.

De deksel verwijderen

Stappen 1 en 2:
Verwijder de 14 schroeven van beide zijden van de deksel.

Stap 1: Lees de veiligheidswaarschuwingen en koppel de voeding los voordat u een module vervangt.

Stap 2: Controleer of de router is uitgeschakeld en losgekoppeld van de voeding.

Stap 3: Koppel alle poortkabels los die op de router zijn aangesloten. Zorg ervoor dat u niet aan de router werkt met kabels die nog op de router zijn aangesloten in geval van bliksem of stroomstoten.

Stap 4: Installateur om alle kabels los te koppelen die op het systeem zijn aangesloten.

Stap 5: Plaats het chassis op een vlakke ondergrond.

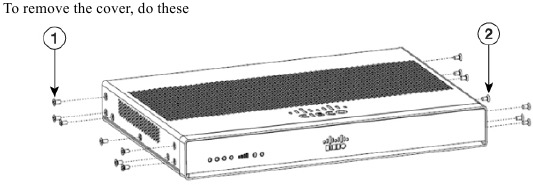

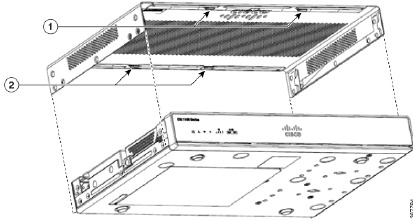

Stap 6: Verwijder de 14x dekselschroeven aan de twee zijden van de routerdeksel. Zie afbeelding.

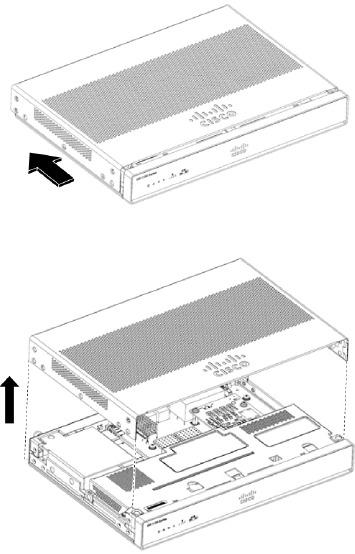

Stap 7: Schuif de deksel van de bezelzijde naar de I/O-zijde totdat deze stopt.

Stap 8: Trek de deksel verticaal omhoog om hem van het chassis los te maken.

De deksel vervangen

Om de deksel te vervangen, voert u deze stappen uit:

De deksels vormen een integraal onderdeel van het veiligheidsontwerp van het product. Gebruik het apparaat niet zonder de deksels geïnstalleerd. Verklaring 1077.

1 en 2: Plaats de 14 schroeven terug aan beide zijden van de deksel.

Stap 1: Lees de veiligheidswaarschuwingen en koppel de voeding los voordat u een module vervangt.

Stap 2: Controleer of de router is uitgeschakeld en losgekoppeld van de voeding.

Stap 3: Koppel alle poortkabels los die op de router zijn aangesloten. Zorg ervoor dat u niet aan de router werkt met kabels die nog op de router zijn aangesloten in geval van bliksem of stroomstoten.

Stap 4: Plaats het chassis op een vlakke ondergrond.

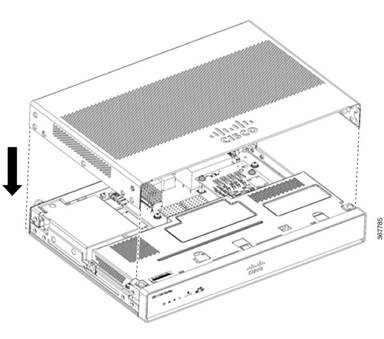

Stap 5: Lijn de haken op de deksel uit met de sleuven op de chassisbasis en laat de deksel op de chassisbasis zakken.

Stap 6: Schuif de deksel van de I/O-zijde naar de bezelzijde

Stap 7: Installeer de veertien schroeven aan beide zijden van het chassis. Koppel aan tot 6-8 in-lbs.

Externe modules

De Cisco 1100 Series Integrated Services Routers hebben externe modules en Field-Replaceable Units (FRU's) die snel en gemakkelijk kunnen worden verwijderd en vervangen zonder dat de hele router ter reparatie hoeft te worden opgestuurd.

Dit gedeelte beschrijft hoe u externe modules en FRU's installeert in de Cisco 1100 Series ISR's. De informatie is opgenomen in de volgende secties:

Alleen getraind en gekwalificeerd personeel mag deze apparatuur installeren, vervangen of onderhouden. Verklaring 1030.

Externe slots voor modules lokaliseren

Dit gedeelte beschrijft de locaties van externe modules op het routermoederbord.

Small Form Pluggable-modules installeren en verwijderen

Dit gedeelte beschrijft hoe u Small Form Pluggable (SFP)-modules installeert en verwijdert in de Cisco 1100 Series ISR's. De informatie is opgenomen in de volgende secties:

Pluggable optische modules voldoen aan IEC 60825-1 Ed. 3 en 21 CFR 1040.10 en 1040.11 met of zonder uitzondering voor conformiteit met IEC 60825-1 Ed. 3 zoals beschreven in Laser Notice No. 56, gedateerd 8 mei 2019.

Small Form Pluggable-module installeren

Dit gedeelte beschrijft hoe u optionele small-form-factor pluggable (SFP)-modules installeert in de Cisco ISR1000 series Integrated Services routers om optische Gigabit Ethernet-connectiviteit te bieden.

Alleen SFP-modules die door Cisco zijn gecertificeerd en voldoen aan IEC 60825-1:2014 worden ondersteund op deze routers. Raadpleeg voor meer informatie SFP's ondersteund op Cisco 1100 ISR's.

Opmerking
De SFP-module-GLC-GE-100FX V01 wordt niet ondersteund op de Cisco111x Series.

Laserproduct van klasse 1. Verklaring 1008.

Pluggable optische modules voldoen aan IEC 60825-1 Ed. 3 en 21 CFR 1040.10 en 1040.11 met of zonder uitzondering voor conformiteit met IEC 60825-1 Ed. 3 zoals beschreven in Laser Notice No. 56, gedateerd 8 mei 2019.

Small Factor Pluggable-module verwijderen

Om een small factor pluggable (SFP)-module uit het chassis te verwijderen:

Stap 1: Koppel alle kabels los van de SFP.

Stap 2: Koppel de SFP-vergrendeling los.

Opmerking: SFP-modules gebruiken verschillende vergrendelingsontwerpen om de module in de SFP-poort te bevestigen. Raadpleeg het label aan de zijkant van de SFP-module voor informatie over het SFP-technologietype en -model.

Tip: Gebruik een pen, schroevendraaier of ander klein recht gereedschap om voorzichtig een beugelgreep los te maken als u er niet met uw vingers bij kunt.

Stap 3: Pak de SFP aan beide zijden vast en verwijder deze uit het chassis.

Een LTE-insteekmodule installeren

Om het risico op elektrische schokken te verminderen, moet het chassis van deze apparatuur tijdens normaal gebruik op een permanente aardleiding worden aangesloten. Verklaring 445

Blinde frontplaten en afdekpanelen hebben drie belangrijke functies: ze voorkomen blootstelling aan gevaarlijke spanningen en stromen in het chassis; ze bevatten elektromagnetische interferentie (EMI) die andere apparatuur kan verstoren; en ze geleiden de stroom van koellucht door het chassis. Gebruik het systeem niet, tenzij alle kaarten, frontplaten, voorkappen en achterkappen op hun plaats zitten. Verklaring 1029.

Alleen opgeleid en gekwalificeerd personeel mag deze apparatuur installeren, vervangen of onderhouden. Verklaring 1030.

Insteekbare optische modules voldoen aan IEC 60825-1 Ed. 3 en 21 CFR 1040.10 en 1040.11 met of zonder uitzondering voor conformiteit met IEC 60825-1 Ed. 3 zoals beschreven in Laser Notice No. 56, gedateerd 8 mei 2019. Verklaring 1255.

LTE Pluggables	LTE Pluggable Technology
P-LTEA-EA	3.0 LTEEA (CAT6)
P-LTEA-LA	3.0 LTELA (CAT6)
P-LTEAP18-G	Pro (CAT18)
P-LTE-VZ	Systeem en reserve CAT4 LTE-insteekmodule
P-LTE-US	Systeem en reserve CAT4 LTE-insteekmodule
P-LTE-GB	Systeem en reserve CAT4 LTE-insteekmodule
P-LTE-JN	WP7605-G LTE CAT4
P-LTE-IN	WP7608-G LTE CAT4
P-LTE-MNA	WP7610-G LTE CAT4

Een LTE-insteekmodule installeren op een C1101-4P

Voer deze stappen uit om de LTE-insteekmodule in de router te plaatsen:

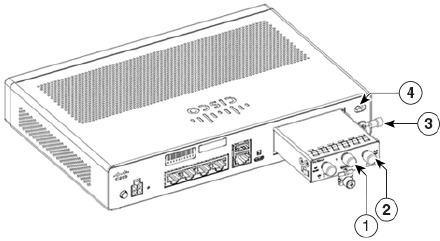

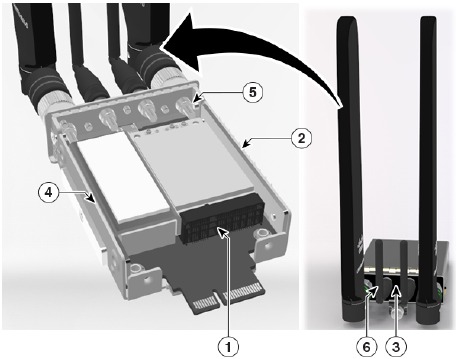

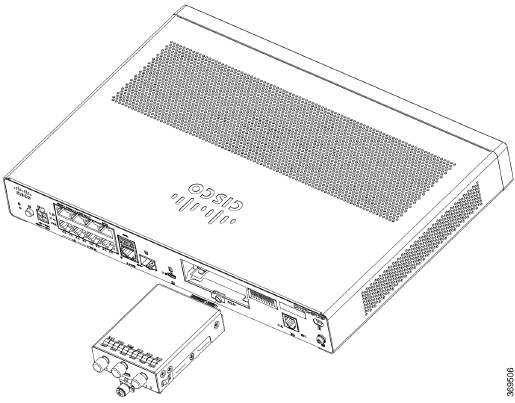

Stap 1: Plaats en duw vervolgens voorzichtig de LTE-insteekmodule in de insteekslot van de C1101-4P totdat deze stevig vastzit.

Stap 2: Draai de schroef vast, het aanbevolen aanhaalmoment is 1,1–1,4 Nm.

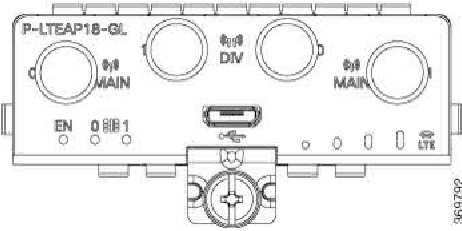

Figuur 1: LTE Pluggable - C1101-4P

Figuur 2: LTE Pluggable - C1127X-8PLTEP

Figuur 3: LTE Pluggable - C1118-8PLTEAP

Figuur 4: LTE Pluggable - C1118-8PLTEAP Back Panel

Figuur 5: C1118-8PLTEAP met Micro-SIM-slots

In dit gedeelte wordt beschreven hoe u een Micro-SIM-kaart in een LTE-insteekmodule plaatst.
Om de Micro-SIM-kaarten in een LTE-insteekmodule te plaatsen:

Opmerking:
Zorg ervoor dat u het juiste hulpmiddel gebruikt om de Micro-SIM-klep te verwijderen.

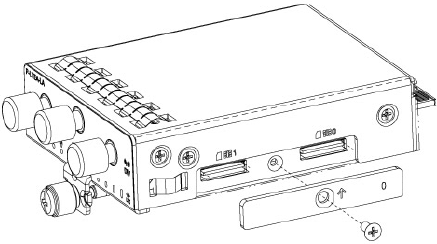

1. Plaats de insteekmodule op de onderkant, verwijder de schroef van de SIM-klep, gebruik een kruiskopschroevendraaier nr. 1 om de schroeven te verwijderen en verwijder vervolgens voorzichtig de Micro-SIM-afdekking van de insteekmodule.

   Raak geen enkel onderdeel van het blootliggende PCB-circuitgebied aan wanneer de Micro-SIM-afdekking is verwijderd.
2. In de afbeelding hieronder toont stap 2 Micro-SIM-slot 1 (label 1) en Micro-SIM-slot 0 (label 2).
3. Duw elke Micro-SIM-kaart (label 3) in de slot totdat deze vastklikt. Zet de Micro-SIM-afdekking vast met een schroef, gebruik een kruiskopschroevendraaier nummer 1 om de schroef op de Micro-SIM-afdekking vast te zetten. Het aanbevolen aanhaalmoment is 0,32–0,43 Nm.
4. U hebt nu de Micro-SIM-kaarten succesvol in de LTE-insteekmodule geplaatst. De markering op de Mirco-SIM-klep moet overeenkomen met Micro-SIM0 op de insteekmodule, met de pijl naar boven gericht.

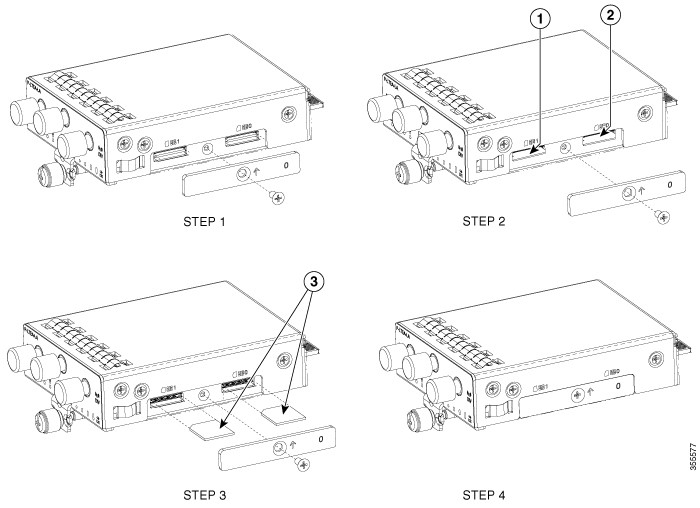

Figuur 6: De Micro-SIM-kaarten plaatsen

Een Micro-SIM-kaart installeren in een USB LTE-dongle

In dit gedeelte wordt beschreven hoe u een micro-SIM-kaart in een USB LTE-dongle in een C1101-4P-router plaatst.

Figuur 7: Micro-SIM-kaartsleuf met stofkap

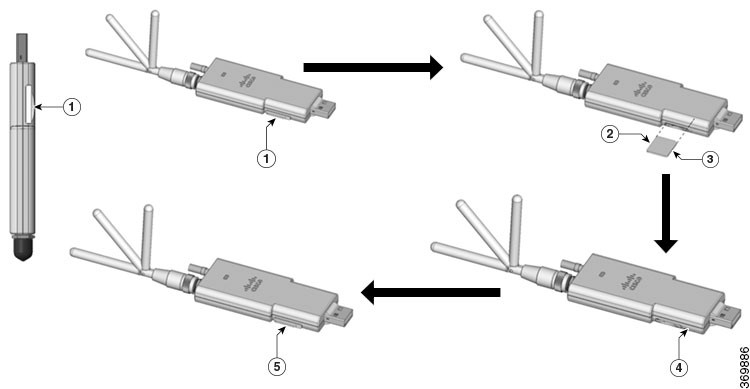

Stap 1
Voer deze stappen uit om een micro-SIM-kaart in een USB LTE-dongle te plaatsen:

1. Tik om de micro-SIM-beschermkap op de USB-dongle te openen en plaats voorzichtig de micro-SIM-kaart met de rand zoals weergegeven in de afbeelding totdat de SIM in de slot zit.
2. Tik om de micro-SIM-beschermkap op de USB te sluiten om de slot te sluiten.

Stap 2

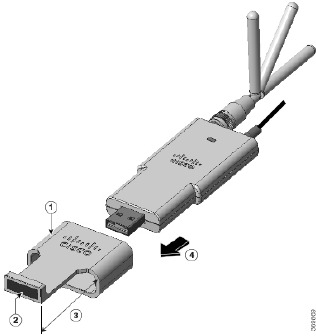

Voer deze stappen uit om een micro-SIM-kaart in een USB LTE-dongle te verwijderen:

1. Tik om de stofkap te openen en duw vervolgens voorzichtig op de micro-SIM-kaart om de kaart uit de SIM-slot te werpen.
2. Tik om de micro-SIM-beschermkap op de USB te sluiten om de slot te sluiten.

Opmerking
De antenne-oriëntatie moet mogelijk worden aangepast voor optimale prestaties.

Voer de volgende stappen uit om de USB LTE-dongle met de SIM-kaart in een horizontale slot op het achterpaneel van een router uit de C110x-serie te plaatsen:

1. Zorg ervoor dat de micro-SIM is geïnstalleerd in de LTE USB-dongle.
2. Sluit de LTE USB-dongle aan op de magneethouder.
3. Bevestig de magneethouder in de USB-poort op het metalen voorpaneel van de C1101-4P.

Volg dezelfde procedure om de USB LTE-dongle te installeren op routers met een verticale USB-slot.

Instructies voor het monteren van de antenne

In dit gedeelte wordt beschreven hoe u de antenne monteert op Cisco ISR's uit de 1000-serie. De informatie is opgenomen in de volgende gedeelten:

Rackmontage van de antenne

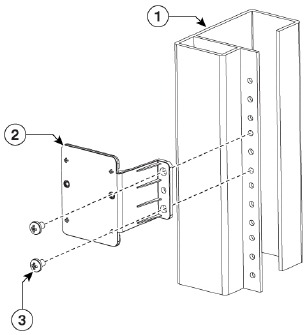

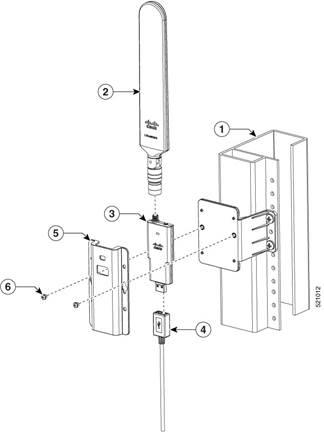

Voer deze stappen uit om de antenne op een rack te installeren:

Optie A - Rackmontage op een andere hoogte dan het platform

Stap 1: Neem de R-beugels (700-121611-01)
Stap 2: Plaats en bevestig de beugel op een geschikte locatie op het rack met behulp van twee schroeven
Stap 3: Draai de schroef vast, het aanbevolen aanhaalmoment is 1,1–1,4 Nm.

Optie A - Rackmontage op dezelfde hoogte als het platform

Stap 1: Neem de R-beugels (700-121611-01) Plaats en bevestig de beugel op een geschikte locatie op het rack met behulp van twee schroeven.
Stap 2: Draai de schroef vast, het aanbevolen aanhaalmoment is 1,1–1,4 Nm.

Beide opties, A en B, moeten deze resterende stappen volgen om de montageprocedure te voltooien:

1. Monteer dongle, USB, kabel en antenne van tevoren.
2. Neem de muurmontagebeugel (700-121609-01) en 2 SCHROEVEN (48-0580-01).
3. Lijn de schroeven uit en maak ze vast.
4. Sluit de USB-kabel aan op de USB-poort op het chassis om de montageprocedure te voltooien.

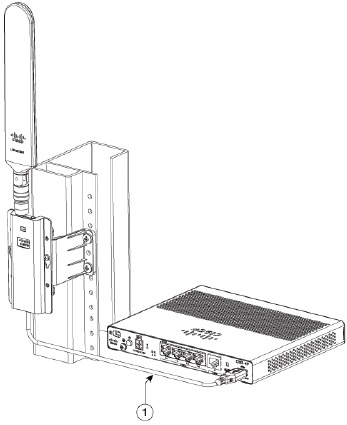

Muurmontage van de antenne

Voer deze stappen uit om de antenne aan een muur te installeren:

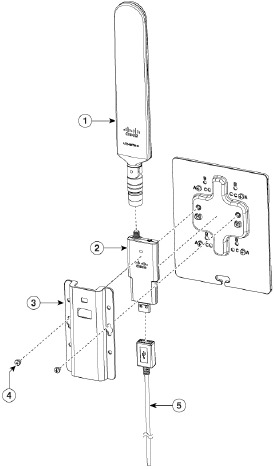

Stap 1: Neem de C-beugel (700-121628-01), plaats de beugel en bevestig deze vervolgens aan de muur met behulp van vier schroeven.
Stap 2: Monteer de USB-kabel (74-122795-01), dongle en antenne (07-100470-01) samen. Neem de muurmontagebeugel (700-121609-01), twee SCHROEVEN (48-0580-01). Lijn de schroeven uit en maak ze vast (aanbevolen aanhaalmoment is 1,1–1,4 Nm), de muurmontage is voltooid.

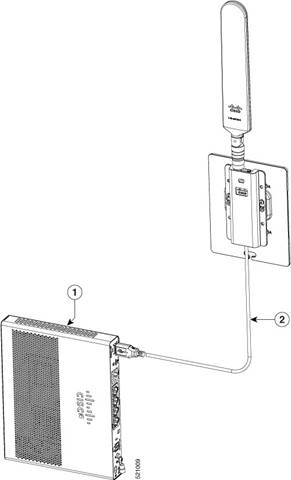

De antenne op het apparaat aansluiten

Stap 1: Zorg ervoor dat de gereserveerde USB-kabellengte voldoende is om het apparaat te bereiken.
Stap 2: Zorg ervoor dat u de kabelclip in de USB-kabelset (74-122795-01) gebruikt om de kabelgeleiding te beheren en het kabelgewicht vast te houden.
Stap 3: Zorg ervoor dat er geen scherpe radiussen in de USB-kabelgeleiding zitten.

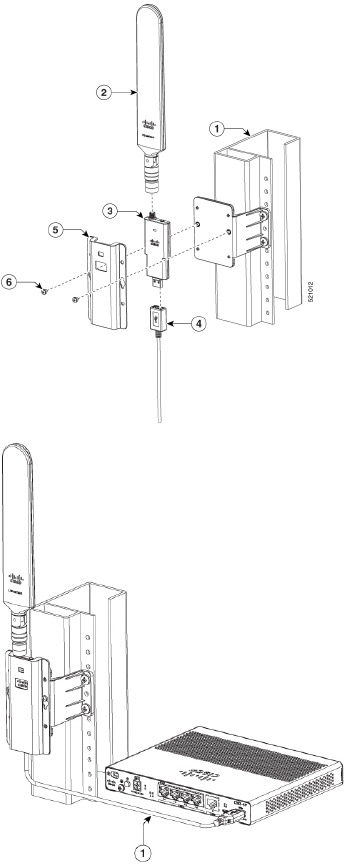

Plafondmontage van de antenne

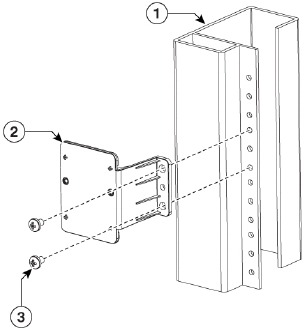

Voer deze stappen uit om de antenne op een rack te installeren:

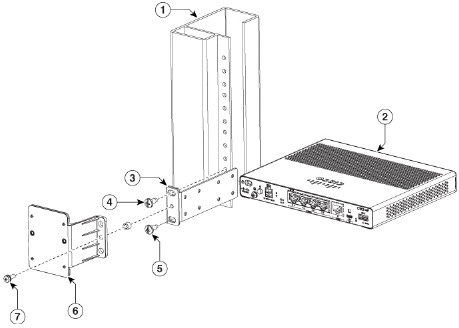

Optie A - Rackmontage op een andere hoogte dan het platform

Stap 1: Neem de R-beugels (700-121611-01)
Stap 2: Plaats en bevestig de beugel op een geschikte locatie op het rack met behulp van twee schroeven.
Stap 3: Draai de schroef vast, het aanbevolen aanhaalmoment is 1,1–1,4 Nm.

Optie A - Rackmontage op dezelfde hoogte als het platform

Stap 1: Neem de R-beugels (700-121611-01) Plaats en bevestig de beugel op een geschikte locatie op het rack met behulp van twee schroeven.
Stap 1: Draai de schroef vast, het aanbevolen aanhaalmoment is 1,1–1,4 Nm

Beide opties, A en B, moeten deze resterende stappen volgen om de montageprocedure te voltooien:

1. Monteer dongle, USB, kabel en antenne van tevoren.
2. Neem de muurmontagebeugel (700-121609-01) en 2 SCHROEVEN (48-0580-01).
3. Lijn de schroeven uit en maak ze vast.
4. Sluit de USB-kabel aan op de USB-poort op het chassis om de montageprocedure te voltooien.
