EDIFIER S360DB (EDF100043) Handleiding

Inhoud

EDIFIER S360DB

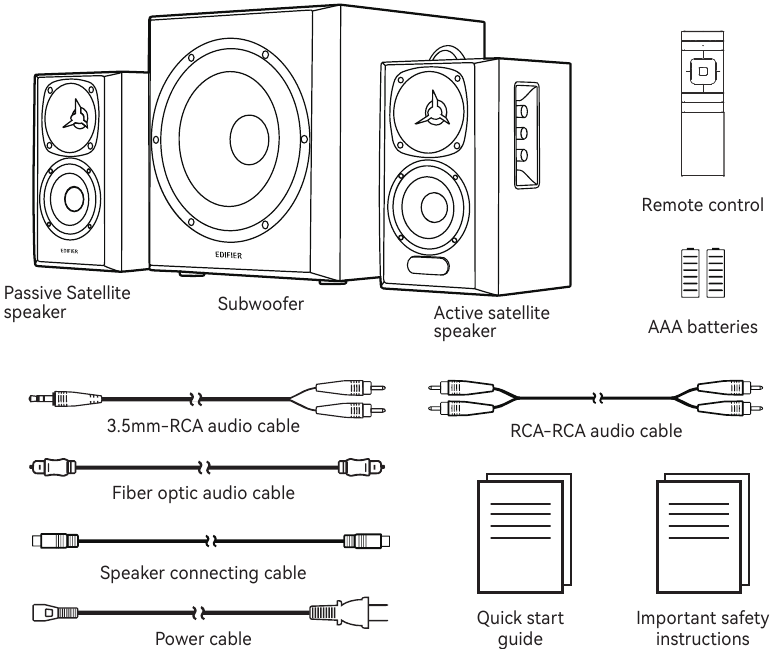

Wat zit er in de doos

Opmerking:

  • Afbeeldingen zijn uitsluitend ter illustratie en kunnen afwijken van het daadwerkelijke product.
  • Voor de behoefte aan technische verbetering en systeemupgrade kunnen de hierin opgenomen informatie en specificaties enigszins afwijken van het daadwerkelijke product. Als er verschillen worden gevonden, prevaleert het daadwerkelijke product.

Illustraties

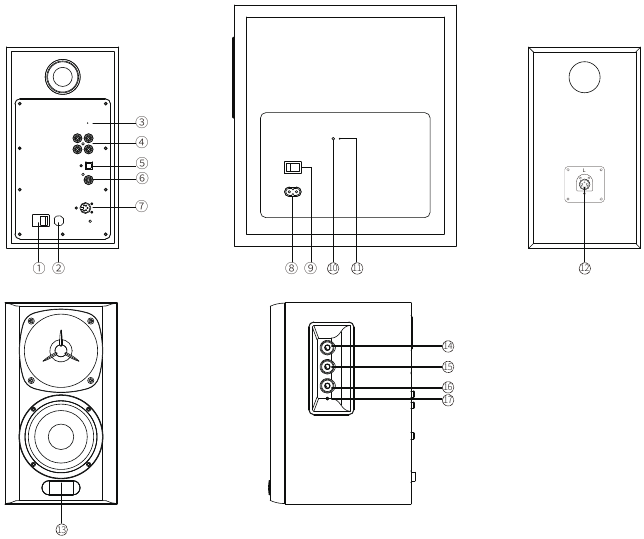

Productillustraties

  1. Aan/uit-schakelaar satellietluidspreker
  2. Stroomkabel
  3. Subwoofer koppelen
  4. PC/AUX-ingang
  5. Optische ingang
  6. Coaxiale ingang
  7. Naar passieve satellietluidspreker
  8. Aansluiting stroomkabel
  9. Aan/uit-schakelaar subwoofer
  10. Statusindicator
  11. Koppelen met satellietluidspreker
  12. Aansluiten op actieve satellietluidspreker
  13. Leddisplay
  14. Regeling hoge tonen
  15. Regeling lage tonen
  16. Volume aanpassen/ingangsselector
  17. Statusindicator

Afstandsbediening

Overzicht afstandsbediening

  1. Aan/uit
  2. Dempen
  3. Indicator afstandsbediening
  4. Optische ingang
  5. Coaxiale ingang
  6. Vorig/volgend nummer (alleen Bluetooth-audiobronnen)
  7. Volume hoger/lager
  8. Afspelen/pauzeren (alleen Bluetooth-audiobronnen)
  9. AUX-ingang
  10. PC-ingang
  11. Bluetooth-ingang
  12. Ingedrukt houden om Bluetooth te verbreken (verbonden status)

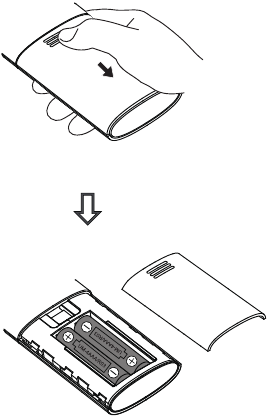

  1. Zoals de afbeelding laat zien, drukt u het batterijklepje van de afstandsbediening met uw duim omlaag en volgt u de richting van de pijl om het klepje te verwijderen, gebruikt twee AAA-batterijen (let op de "+" en "-" pool).
  2. De levensduur van de batterij is normaal gesproken ongeveer 6 maanden; vervang ze wanneer de afstandsbediening niet gevoelig is of de bedieningsafstand wordt korter.
  3. Gebruik nooit oude en nieuwe batterijen samen.

Opmerking:

  1. Plaats de afstandsbediening niet op plaatsen die warm en vochtig zijn.
  2. Laad de batterijen niet op.
  3. Verwijder de batterijen wanneer ze gedurende langere tijd niet worden gebruikt om batterijlekkage te voorkomen.
  4. De batterij mag niet worden blootgesteld aan overmatige hitte, zoals direct zonlicht, vuur of iets dergelijks.
  5. Er bestaat explosiegevaar als de batterij onjuist wordt vervangen. Vervang alleen door hetzelfde of een gelijkwaardig type.

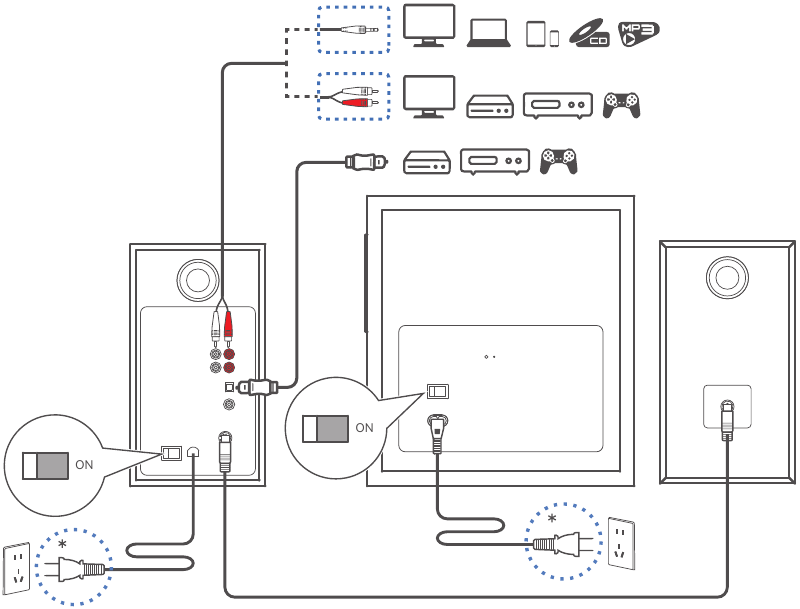

Aansluitingen

Aansluitingen

Stroomingang: 100-240V~ 50/60Hz 400mA
* Dit type stekker is alleen bedoeld ter illustratie.

De subwoofer en satellietluidspreker handmatig opnieuw koppelen
De actieve satellietluidspreker is in de fabriek vóór verzending gekoppeld aan de subwoofer. Nadat ze zijn ingeschakeld, worden ze automatisch opnieuw verbonden en de indicator op het achterpaneel van de subwoofer licht rood op. Als de draadloze verbinding niet kan worden hervat, volgt u de onderstaande stappen voor handmatige koppeling.
Subwoofer en satellietluidspreker handmatig koppelen

  1. Schakel de actieve satellietluidspreker in en houd vervolgens de knop "Pair" (Koppelen) op het achterpaneel 2 seconden ingedrukt.
  2. Houd de knop "Pair" (Koppelen) op het achterpaneel van de subwoofer 2 seconden ingedrukt. De rode indicator op het achterpaneel knippert snel.
  3. Wacht tot de rode indicator op het achterpaneel van de subwoofer constant brandt. Vervolgens is de koppeling voltooid en is de draadloze verbinding tot stand gebracht.

Opmerking: als de rode indicator op het achterpaneel van de subwoofer een ademhalingspatroon vertoont, geeft dit aan dat de subwoofer is losgekoppeld en naar de stand-bymodus gaat. Herhaal de bovenstaande stappen.

  • Ledindicator knippert in een ademhalingspatroon: subwoofer is losgekoppeld en gaat naar de stand-bymodus
  • Ledindicator knippert snel: subwoofer gaat naar de koppelingsmodus
  • Ledindicator brandt continu: subwoofer is aangesloten en werkt normaal

Optische en coaxiale ingang

  1. Druk op de knop "OPT/COX" op de afstandsbediening of op de volumeregelaar/ingangsselectieknop op de actieve satellietluidspreker om de OPT/COX-ingang te selecteren; de indicator op de actieve satellietluidspreker brandt nu.

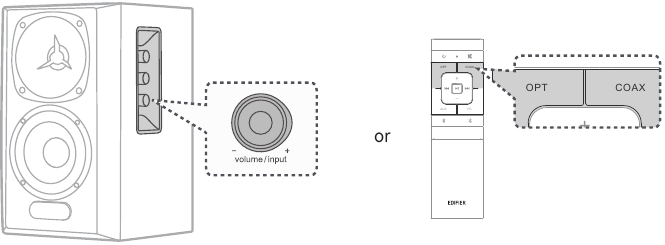

    De optische en coaxiale ingang selecteren
  2. Sluit de audiobron (zoals een STB-box en Blu-rayspeler enz.) aan op de OPT/COX-ingang op het achterpaneel van de actieve satellietluidspreker met behulp van de meegeleverde glasvezel-audiokabel of de niet-meegeleverde coaxiale audiokabel.
  3. Speel muziek af en pas het volume aan naar het gewenste niveau.

Opmerking:
Alleen de standaard PCM-audiosignalen (44,1 kHz/48 kHz/96 kHz/192 kHz) werken in de optische/coaxiale modus.

PC/AUX-ingang

  1. Druk op de knop "PC/AUX" op de afstandsbediening of op de volumeregelaar/ingangsselectieknop op de actieve satellietluidspreker om de PC/AUX-ingang te selecteren; de indicator op de actieve satellietluidspreker brandt nu.

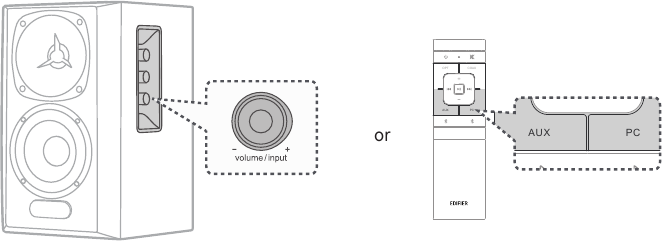

    De PC/AUX-ingang selecteren
  2. Sluit de audiobron (zoals een mobiele telefoon, tablet, enz.) aan op de PC/AUX-ingang op het achterpaneel van de actieve satellietluidspreker (let op de kleurovereenkomst) met behulp van de meegeleverde 3,5 mm naar RCA-audiokabel.
  3. Speel muziek af en pas het volume aan naar het gewenste niveau.

Bluetooth-ingang

  1. Druk op de " " knop op de afstandsbediening of de volumeregelaar/ingangsselectieknop op de actieve satellietluidspreker om de Bluetooth-ingang te selecteren; de indicator op de actieve satellietluidspreker brandt nu.
  2. Stel uw Bluetooth-apparaat (mobiele telefoon, tablet, enz.) in om naar "EDIFIER S360DB" te zoeken en dit te selecteren.

Opmerking:
* De Bluetooth op S360DB kan alleen worden gezocht en verbonden met behulp van de Bluetooth-ingang. De bestaande Bluetooth-verbinding wordt verbroken zodra de luidspreker naar andere audio-ingangen wordt geschakeld. Wanneer teruggeschakeld naar de Bluetooth-ingang, zal de luidspreker proberen verbinding te maken met het laatst verbonden Bluetooth-audiobronapparaat.
* De pincode voor verbinding is "0000" indien nodig.
* Om de verbinding met het huidige Bluetooth-apparaat te verbreken, houdt u de " " knop op de afstandsbediening 2 seconden ingedrukt.
* Om van alle Bluetooth-functies van dit product te genieten, dient u ervoor te zorgen dat uw audiobronapparaat de A2DP- en AVRCP-profielen ondersteunt.
* Bluetooth-connectiviteit en -compatibiliteit kunnen verschillen tussen verschillende bronapparaten, afhankelijk van de softwareversies van bronapparaten.
* De ingebouwde Qualcomm aptX-decoder in het product helpt om een betere draadloze geluidskwaliteit te bereiken, gebruik daarom het apparaat dat Qualcomm aptX ondersteunt als audiobron.

Specificaties

Totale uitgangsvermogen (RMS):
R/L (Hoge tonen): 10W+10W
R/L (Middenbereik en bas): 30W+30W
SW (Subwoofer): 75W

Frequentierespons: R/L: 136Hz-40kHz, SW: 41Hz-150Hz

Probleemoplossing

Kan geen verbinding maken met uw Bluetooth-apparaat

  • Zorg ervoor dat de afstand tussen dit product en uw Bluetooth-apparaat minder dan 10 meter is en dat er geen obstakels tussen zitten.
  • Zorg ervoor dat er geen apparaat via Bluetooth op dit product is aangesloten.
  • Zorg ervoor dat dit product in de Bluetooth-koppelingsmodus staat. Zo niet, schakel het dan handmatig naar deze modus.
  • Start dit product opnieuw op, schakel de Bluetooth-functie in op uw Bluetooth-apparaat en probeer het opnieuw.
  • Zet dit product terug naar de fabrieksinstellingen en probeer het opnieuw.

Geen stroom

  • Zorg ervoor dat de stroomkabel correct is aangesloten.
  • Zorg ervoor dat de stroomtoevoer niet is onderbroken.
  • Zorg ervoor dat de hoofdstroomknop op het achterpaneel op "ON" (AAN) staat.

Geen geluid

  • Zorg ervoor dat dit product is ingeschakeld.
  • Zorg ervoor dat dit product en uw apparaat correct zijn aangesloten.
  • Zorg ervoor dat het afspelen niet is gepauzeerd.
  • Zorg ervoor dat dit product en uw apparaat niet zijn gedempt.
  • Verhoog het volume van dit product en uw apparaat.

Geluid afkomstig van het apparaat

  • EDIFIER-luidsprekers genereren weinig ruis, terwijl de achtergrondruis van sommige audioapparaten te hoog is. Koppel de audiokabels los en draai het volume omhoog. Als er geen geluid te horen is op 1 meter afstand van de luidspreker, is er geen probleem met dit product.

Ga voor meer informatie over EDIFIER naar www.edifier.com
Voor vragen over de EDIFIER-garantie gaat u naar de betreffende landpagina op www.edifier.com en bekijkt u het gedeelte met de titel Garantievoorwaarden.
