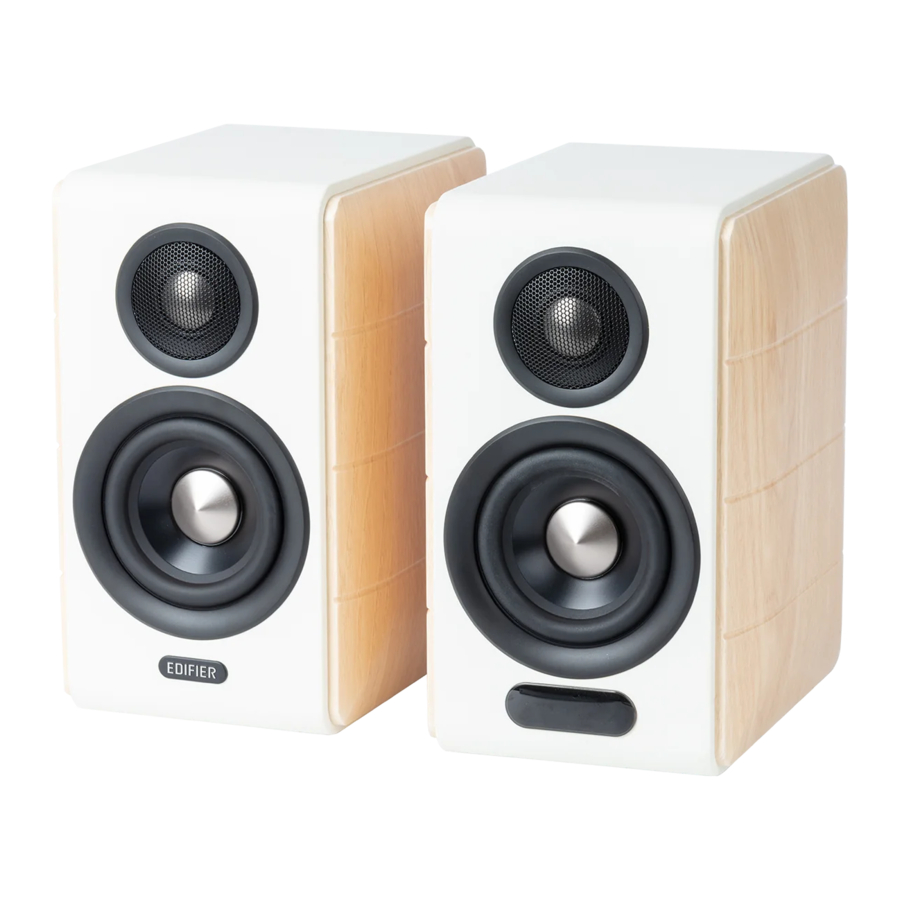

EDIFIER S880DB MKII Handleiding

EDIFIER ConneX-app

Met deze app kunt u

• Ingangsmodi schakelen,
• Afspelen bedienen,
• EQ's selecteren of aanpassen,
• De firmware upgraden, en
• Meer functies.

EDIFIER ConneX-app

EDIFIER ConneX-app downloaden

1. Scan met uw smartapparaat de QR-code op de snelstartgids of de verpakking.

• U kunt ook zoeken naar "EDIFIER ConneX" in de Apple App Store (iOS-apparaten) of Google Play (Android-apparaten).

2. Download en installeer de app.

Deze app gebruiken

1. Verbind uw smartapparaat met de luidspreker via Bluetooth.
2. Open in de Bluetooth-modus de EDIFIER ConneX-app op uw smartapparaat.
3. Tik op het menu voor instellingen en afspeelbediening.
   Opmerking: de BLE-verbinding tussen uw smartapparaat en de luidspreker blijft actief, zelfs als de luidspreker is overgeschakeld naar niet-Bluetooth-ingangsmodi.

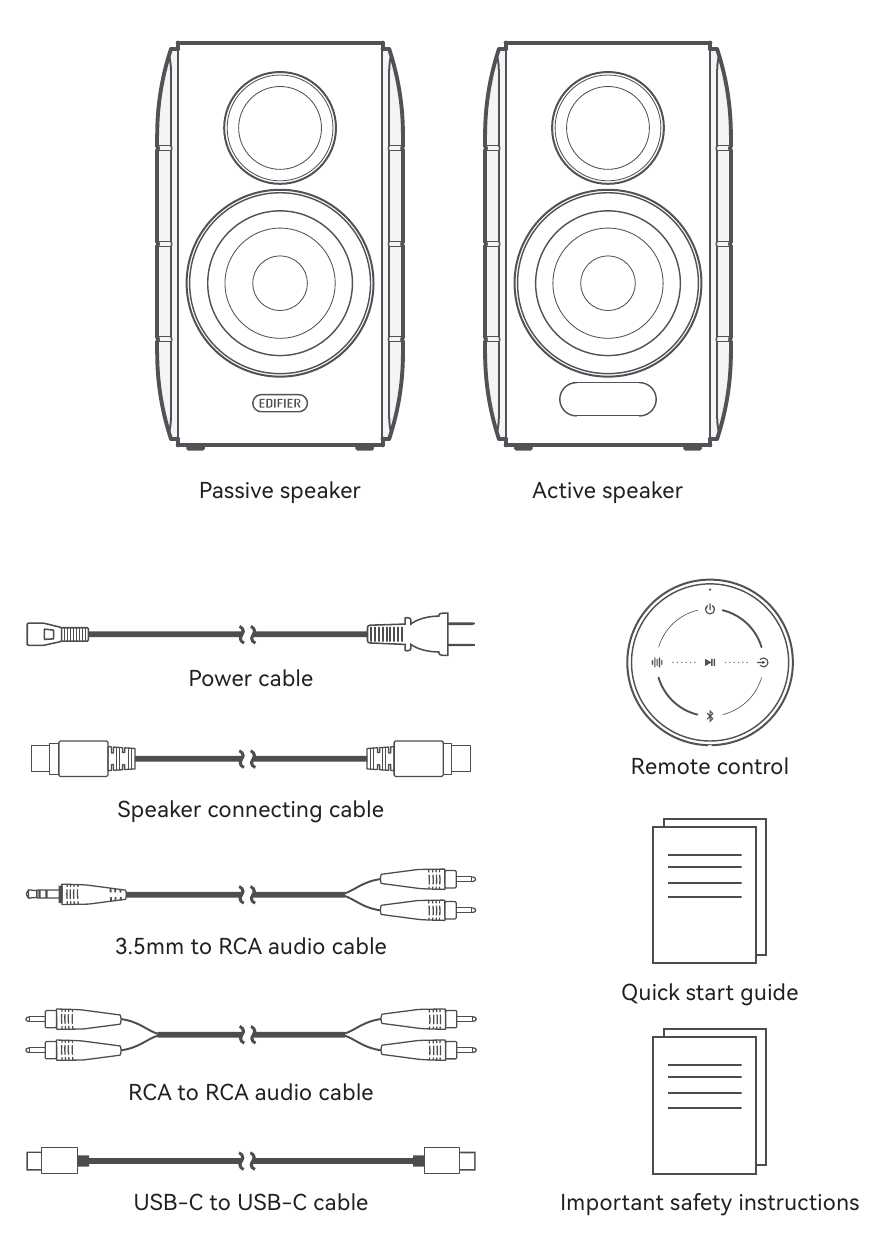

Wat zit er in de doos?

Opmerking:

• Afbeeldingen zijn uitsluitend ter illustratie en kunnen afwijken van het daadwerkelijke product.
• Voor de noodzaak van technische verbetering en systeemupgrade kunnen de hierin opgenomen informatie en specificaties enigszins afwijken van het daadwerkelijke product. Als er verschillen worden gevonden, is het daadwerkelijke product van toepassing.

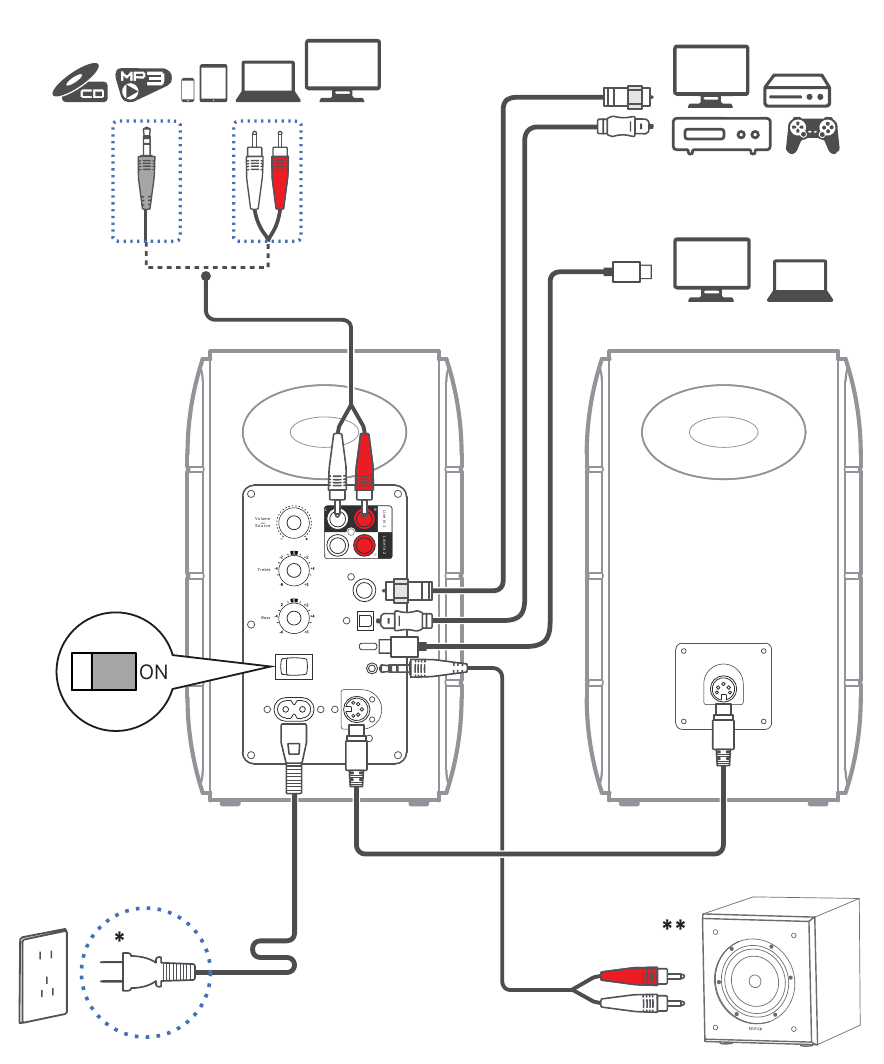

Kabelaansluiting

Opmerking:
* Voeding: 100-240V~ 50/60Hz 400mA
* Dit type stekker is alleen bedoeld ter illustratie.
** De subwoofer is niet inbegrepen. Om deze aan te sluiten op een subwoofer, is mogelijk een andere geschikte audiokabel vereist.

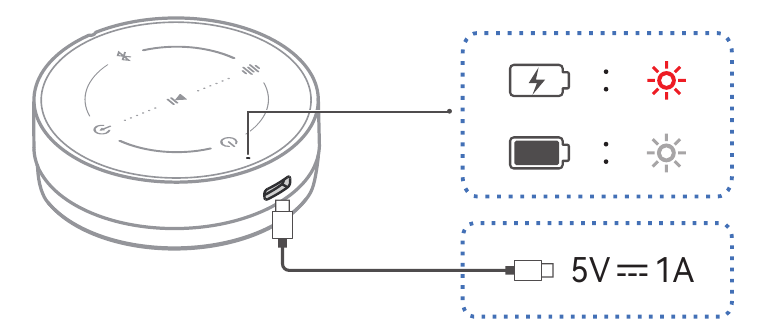

Afstandsbediening

• Sluit voor het eerste gebruik de afstandsbediening aan op een oplader (5V 1A) om deze eerst te activeren. De indicator wordt groen nadat de afstandsbediening is geactiveerd.
• De afstandsbediening gaat naar de energiebesparende modus als er 10 seconden geen bewerking plaatsvindt. Om hem te activeren, steekt u uw hand er naartoe. De indicator op de afstandsbediening wordt groen.
• Als het batterijniveau lager is dan 5%, wordt de indicator rood. Nadat de afstandsbediening volledig is opgeladen, wordt de indicator uitgeschakeld.

In-/uitschakelen

Inschakelen: Zet de hoofdstroomknop op het achterpaneel op "ON" (AAN).
Uitschakelen: Zet de hoofdstroomknop op "OFF" (UIT).

• Om de luidspreker over te schakelen naar de stand-bymodus of de werkmodus, tikt u op de knop "" op de afstandsbediening en houdt u deze vast, of houdt u de "Volume/Bron"-knop op het achterpaneel ingedrukt.

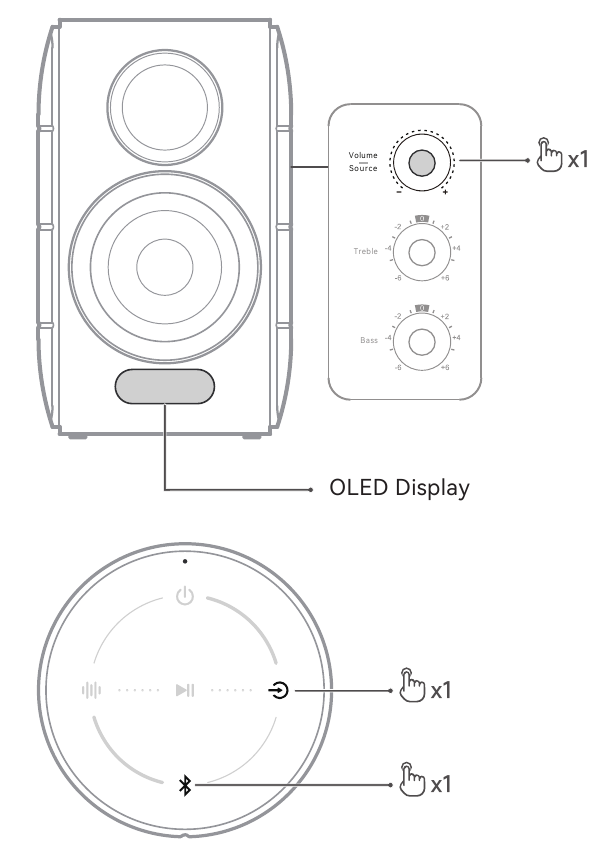

Selectie van de ingangsbron

Druk op de "Volume/Bron"-knop op het achterpaneel of tik op de knop " " op de afstandsbediening om tussen ingangsbronnen te schakelen.

Ingangsbron	OLED-display
USB-C-ingangspoort	USB
Line In 1-ingangspoort	Line In 1
Line In 2-ingangspoort	Line In 2
Bluetooth-ingang
OPT-ingangspoort	OPTICAL
COAX-ingangspoort	COAXIAL

Opmerking: u kunt ook op de knop " " op de afstandsbediening tikken om over te schakelen naar Bluetooth-ingang.

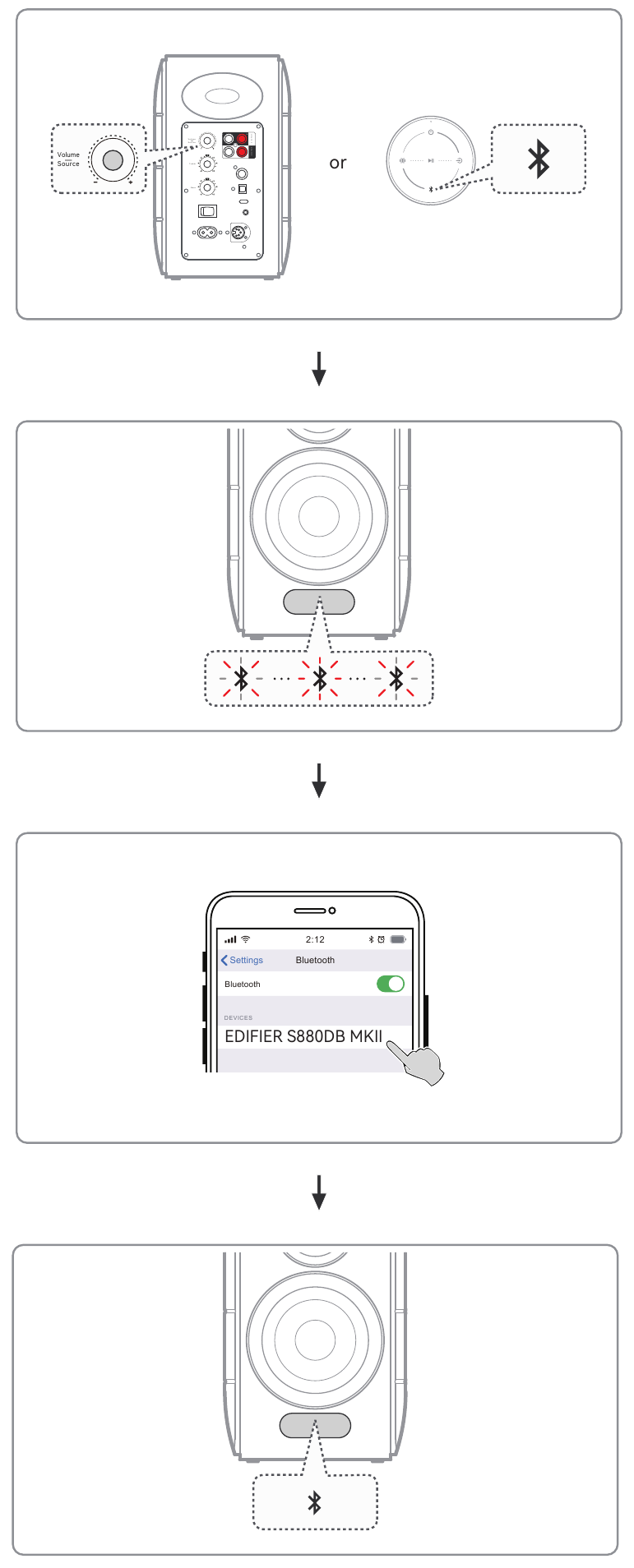

Bluetooth-verbinding

1. Schakel over naar Bluetooth-ingang. " " knippert snel op het OLED-display.
2. Selecteer op uw apparaat "EDIFIER S880DB MKII" in de Bluetooth-apparaatlijst om verbinding te maken, en " " wordt constant weergegeven wanneer de verbinding tot stand is gebracht.
   • Om de verbinding met het huidige Bluetooth-apparaat te verbreken, drukt u tweemaal op de "Volume/Bron"-knop op het achterpaneel, of tikt u op de knop " " op de afstandsbediening en houdt u deze vast.

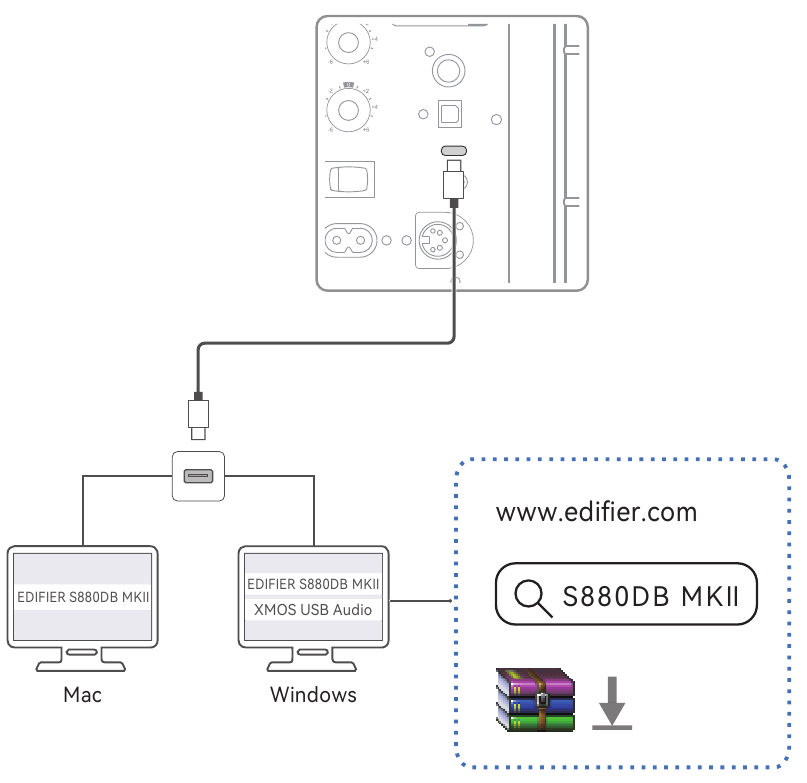

USB-audiostreaming

1. Schakel over naar de USB-modus.
2. Verbind de luidspreker met uw computer met de meegeleverde USB-kabel.
3. Selecteer op de computer deze luidspreker als het audio-uitvoerapparaat en start vervolgens de weergave.

Opmerking:

• De USB-interface van de luidspreker is gebouwd op USB Audio Class 2.0, dat audio met hoge resolutie ondersteunt met een samplefrequentie tot 192 kHz. Voor een computer met Windows 8 of eerdere versies moet een stuurprogramma worden geïnstalleerd. U kunt www.edifier.com bezoeken, zoeken naar "S880DB MKII", naar de detailpagina gaan, omlaag scrollen naar de ondersteuningsinformatie en op de link klikken om het stuurprogramma te downloaden.
• Voor meer informatie over het stuurprogramma kunt u de volgende link raadplegen: https://www.xmos.com/support/usb-audio-driver-support.
• Zorg ervoor dat S880DB MKII is ingesteld als het audio-uitvoerapparaat.
  1. Voor Windows-gebruikers: ga naar "Control Panel" (Configuratiescherm)→"Sound" (Geluid)→"Play" (Afspelen)→"Set as Default" (Als standaard instellen) om "EDIFIER S880DB MKII" of "XMOS USB Audio" in te stellen als het huidige audio-uitvoerapparaat.
  2. Voor Mac-gebruikers: ga naar "System Preferences" (Systeemvoorkeuren)→"Sound" (Geluid)→"Output" (Uitvoer) om "EDIFIER S880DB MKII" te selecteren als het huidige audio-uitvoerapparaat.
  • In de USB-modus worden de volgende samplefrequenties ondersteund: 44,1 kHz, 48 kHz, 96 kHz en 192 kHz.

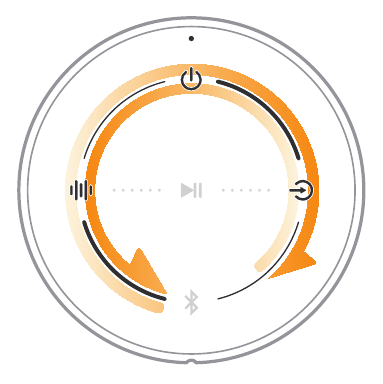

Bediening

Knop	Actie
	Tik om de weergave in Bluetooth- of USB-modus te pauzeren of te hervatten.
	Tik om de luidspreker te dempen of het dempen op te heffen in de Line In 1/Line In 2/Optical/Coaxial-modus.
	Tik om te schakelen tussen audio-effecten.

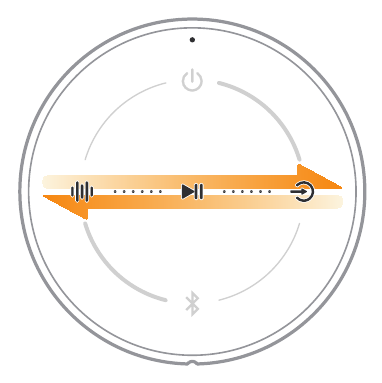

Knop	Actie
	Swipe van " " naar " " om naar het volgende nummer te gaan in Bluetooth- of USB-modus.
	Swipe van " " naar " " om naar het vorige nummer te gaan in Bluetooth- of USB-modus.

Opmerking:

• De afspeelbediening in de USB-modus kan variëren, afhankelijk van de verschillende audioweergavetoepassingen.
• De volumeniveaus van S880DB MKII en uw apparaat zijn niet gesynchroniseerd. Om de volumeniveaus aan te passen, moet u deze afzonderlijk aanpassen.

Specificaties

Totaal uitgangsvermogen (RMS): R/L (Treble) 12W+12W
R/L (Mid-range en bass) 32W+32W
Frequentiebereik: 50Hz-40kHz
Verklaring voor EU
Frequentieband: 2,402 GHz ~ 2,480 GHz
RF-uitgangsvermogen (luidspreker): ≤ 13 dBm (EIRP)
RF-uitgangsvermogen (afstandsbediening): ≤ 4 dBm (EIRP)
Er is geen gebruiksbeperking.

Probleemoplossing

Kan geen verbinding maken met uw Bluetooth-apparaat

• Zorg ervoor dat de afstand tussen dit product en uw Bluetooth-apparaat minder dan 10 meter is en dat er geen obstakels tussen zitten.
• Zorg ervoor dat er geen apparaat via Bluetooth op dit product is aangesloten.
• Zorg ervoor dat dit product in de Bluetooth-koppelingsmodus staat. Zo niet, schakel het dan handmatig naar deze modus.
• Start dit product opnieuw op, schakel de Bluetooth-functie in op uw Bluetooth-apparaat en probeer het opnieuw.
• Zet dit product terug naar de fabrieksinstellingen en probeer het opnieuw.

Geen stroom

• Zorg ervoor dat de stroomkabel correct is aangesloten.
• Zorg ervoor dat de stroomtoevoer niet is losgekoppeld.
• Zorg ervoor dat de hoofdschakelaar op het achterpaneel op "ON" staat.

Geen geluid

• Zorg ervoor dat dit product is ingeschakeld.
• Zorg ervoor dat dit product en uw apparaat correct zijn aangesloten.
• Zorg ervoor dat het afspelen niet is gepauzeerd.
• Zorg ervoor dat dit product en uw apparaat niet zijn gedempt.
• Verhoog het volume van dit product en uw apparaat.

Ruis uit de luidsprekers

• EDIFIER-luidsprekers produceren weinig ruis, terwijl de achtergrondruis van sommige audioapparaten te hoog is. Koppel audiokabels los en zet het volume hoger. Als er op 1 meter afstand van de luidspreker geen geluid te horen is, is er geen probleem met dit product.

Voor meer informatie over EDIFIER gaat u naar www.edifier.com
Voor EDIFIER-garantievragen bezoekt u de relevante landpagina op www.edifier.com en bekijkt u het gedeelte met de titel Garantievoorwaarden. Verenigde Staten en Canada: service@edifier.ca Zuid-Amerika: Ga naar www.edifier.com (Engels) of www.edifierla.com (Spaans/Portugees) voor lokale contactgegevens.
