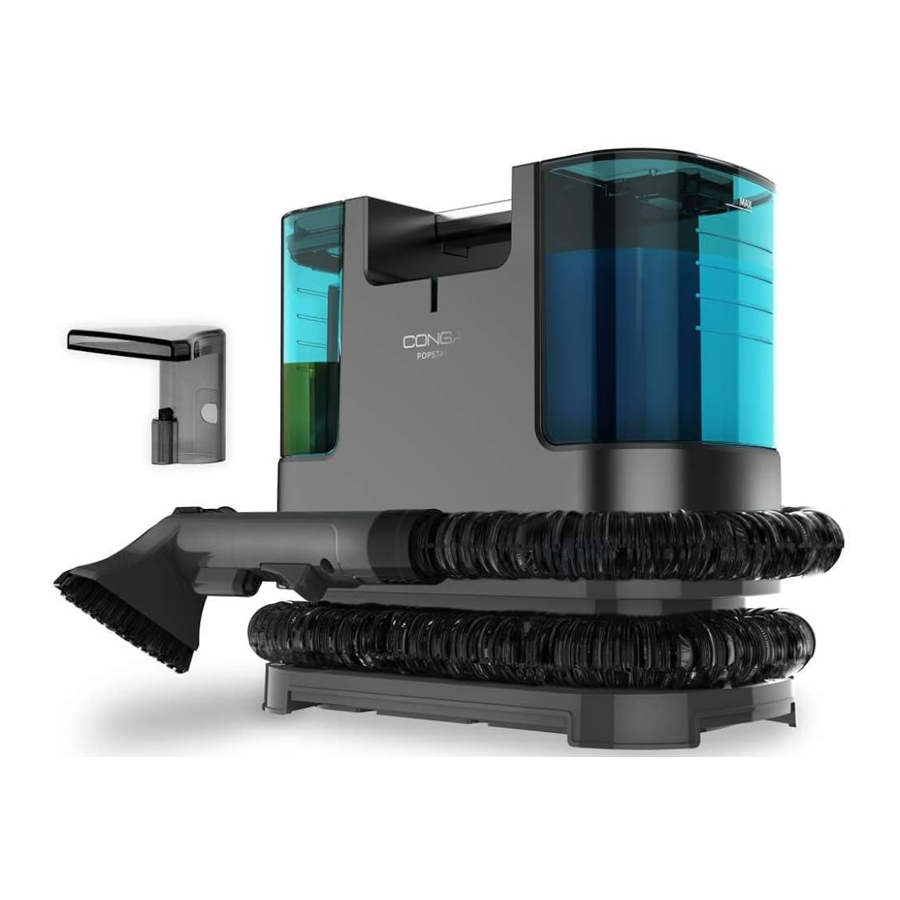

cecotec CONGA 3000 CARPETCLEAN (05082) Handleiding

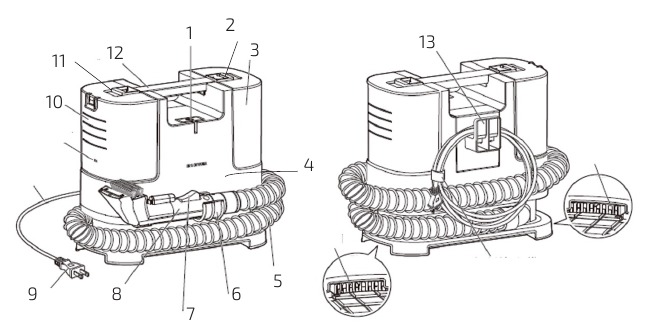

ONDERDELEN EN COMPONENTEN

Afb. 1

1. Aan/uit-knop
2. Ontgrendellipje schoonwatertank
3. Schoonwatertank
4. Hoofdgedeelte
5. Slang
6. Slanghaak
7. Waterafgifteknop
8. Slangbeugel
9. Stekker
10. Vuilwatertank
11. Ontgrendellipje vuilwatertank
12. Handvat
13. Snoerhouder

Om het apparaat te vervoeren, kunt u de slang om de machine wikkelen en het snoer vastmaken en ophangen aan de haak, zoals weergegeven in afbeelding 1.

Hulpstukken
Afb. 2

1. Waterzuigmondstuk met borstel, voor gebruik op tapijten, enz.
   14. Zuiginlaat
   15. Borstel
   16. Wateruitlaat
2. Rechthoekig zuigmondstuk, voor smalle openingen en rugleuningen van stoelen
   17. Zuiginlaat
   18. Wateruitlaat

VOOR GEBRUIK

• Dit product bevat een veiligheidspakket om het tijdens transport te beschermen. Pak het apparaat uit en bewaar de originele verpakking en materialen op een veilige plaats. Het helpt schade te voorkomen als het product in de toekomst moet worden getransporteerd. Als de originele verpakking wordt weggegooid, zorg er dan voor dat alle verpakkingsmaterialen op de juiste manier worden gerecycled.
• Zorg ervoor dat alle onderdelen en componenten zijn inbegrepen en in goede staat verkeren. Als er zichtbare schade wordt waargenomen, neem dan onmiddellijk contact op met de officiële technische ondersteuningsdienst van Cecotec.

Inhoud van de doos:

• Bekledingsreiniger
• Rechthoekig zuigmondstuk
• Waterzuigmondstuk met borstel
• Schoonwatertank
• Vuilwatertank
• Slanghaak
• Waterdop tank
• Handleiding

MONTAGE

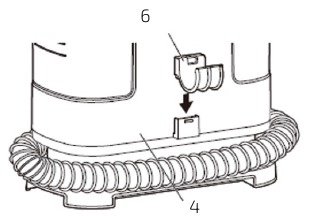

1. Plaats de slanghaak (6) in het apparaat (4).
   Afb. 3

2. Verwijder de schoonwatertank (3) uit het hoofdgedeelte van het apparaat (4). Schuif hiervoor het ontgrendellipje van de schoonwatertank (2) en verwijder de tank (3) in de richting van de pijl in afbeelding 4.

3. Draai de schoonwatertank (3) om, maak de dop los en vul de tank met schoon water. De maximale watercapaciteit is ongeveer 1,2 liter en is in de tank gemarkeerd met 'MAX'.
   Afb. 5

4. Plaats de schoonwatertank (3) terug in het hoofdgedeelte van het apparaat (4).
   Afb. 6

5. Plaats de slangbeugel (8) in het zuigmondstuk (A/B). De gaten op beide onderdelen moeten overeenkomen tijdens de montage.
   Afb. 7


• Nadat u de tank met water (3) heeft gevuld, moet u de dop goed vastdraaien om lekkage te voorkomen.
• U kunt schuimarm reinigingsmiddel toevoegen aan de schoonwatertank (3), gecombineerd met water in een verhouding van 5:10.
• Nadat u uw apparaat heeft gebruikt, moet u het resterende water in de schoonwatertank (3) legen om lekkage en schimmelvorming te voorkomen.
• Schud de schoonwatertank (3) niet tijdens de installatie, omdat dit waterlekkage kan veroorzaken.

WERKING

1. Steek de stekker van het apparaat in een stopcontact.
   Afb. 8

2. Druk op de aan/uit-knop (1) om het apparaat in te schakelen.
   Afb. 9

3. Houd de waterafgifteknop (7) ingedrukt om schoon water te sproeien (afb. 10). Sproei schoon water over het vuil om het naar de oppervlakte te brengen.

4. Druk de zuiginlaat (18) op het vuil om water en vuil naar de oppervlakte te brengen en op te zuigen.
   Afb. 11

5. Stop met het sproeien van schoon water en zuig het afvalwater op (afb. 12). Droog na gebruik het oppervlak met een föhn of laat het aan de lucht drogen.

6. Schakel het apparaat uit door op de aan/uit-knop te drukken.
   Afb. 13

7. Haal de stekker van het apparaat uit het stopcontact.
8. Leeg het schone en vuile water uit de tanks en reinig de vuilwatertank.

• Sproei geen water continu over dezelfde plek.
• Wees extra voorzichtig bij het gebruik van het apparaat om trappen schoon te maken.
• Hang en wikkel na gebruik het snoer in de snoerhouder.

Ingebed vuil reinigen

• U kunt schuimarm reinigingsmiddel toevoegen aan de schoonwatertank of rechtstreeks op de vlek aanbrengen.
• Zorg ervoor dat het reinigingsmiddel het vervuilde oppervlak niet beschadigt voordat u het gebruikt.
• Gebruik geen verdunners, aniline, chloroform of ontvlambare reinigingsmiddelen.

Aanbevolen vloeistoffen

• Alkalisch geïoniseerd water.
• Schuimarm reinigingsmiddel voor de schoonwatertank, gecombineerd met water in een verhouding van 5:10.
• Citroenzuur
• Water met zoutzuur.

Niet-aanbevolen vloeistoffen

• Neutraal keukenreinigingsmiddel.
• Alkalisch reinigingsmiddel.
• Zuur reinigingsmiddel.

1. Breng reinigingsmiddel aan over het vervuilde oppervlak, sproei schoon water en schrob het vuil met een borstel (19) om het naar de oppervlakte te brengen.
2. Zuig het vuil op en laat geen reinigingsmiddel achter.
   Afb. 14


• Lees de instructies van de fabrikant zorgvuldig door om de hoeveelheid en het gebruik van het reinigingsmiddel te kennen.
• Stop met het gebruik van het apparaat wanneer het water of schuim in de vuilwatertank (12) het maximale waterniveau bereikt en maak de vuilwatertank (12) schoon; anders kan er water in de machine komen.

Het rechthoekige zuigmondstuk gebruiken
Druk het zuigmondstuk tegen het vervuilde oppervlak en beweeg het van boven naar beneden.
Afb. 15

REINIGING EN ONDERHOUD

• Stop het apparaat en trek de stekker uit het stopcontact voordat u het reinigt.
• Maak het apparaat niet nat om het risico op elektrische schokken te voorkomen.
• Gebruik geen reinigingsmiddelen, verdunners, benzeen of andere chemische middelen om het apparaat te reinigen.
• Na elk gebruik moet u de afvalwatertank (12), de schoonwatertank (3) en het zuigmondstuk (A/B) verwijderen en reinigen om te voorkomen dat er door vocht en vuil slechte geuren ontstaan.
  Afb. 16


De hoofdbehuizing reinigen

• Het meest voorkomende vuil kan worden verwijderd met een licht vochtige doek.
• Het meest hardnekkige vuil kan worden verwijderd met een doek die licht is bevochtigd met reinigingsmiddel en daarna met een doek die licht is bevochtigd met water.

De afvalwatertank reinigen

1. Wanneer het afvalwater het maximale niveau (11) bereikt, stop dan met het gebruik van het apparaat en trek de stekker uit het stopcontact.
2. Verwijder de afvalwatertank (12). Schuif hiervoor de ontgrendelingslip van de afvalwatertank (13) en verwijder de afvalwatertank (12) in de richting van de pijl in Afbeelding 17.

3. Verwijder de bovenklep van de afvalwatertank en leeg het afvalwater.
   Afb. 18

4. Reinig de tank, de bovenklep en de afdichtstrip.
   Afb. 19

5. Plaats de afdichtring in de klep en bevestig deze aan de tank, waarbij u ervoor zorgt dat de gaten (29) overeenkomen met de lipjes (28).
   Afb. 20

6. Plaats de afvalwatertank (12) in de hoofdbehuizing van het apparaat (4).
   Afb. 21


Afbeelding 20:

19. Lipjes
20. Gaten

• Leun niet op de afvalwatertank en schud er niet mee wanneer u hem vervoert of monteert; anders lekt er gemakkelijk afvalwater.
• We raden u aan het afvalwater te legen voordat het het maximale niveau op de tank (11) overschrijdt; als u de tank blijft gebruiken nadat het afvalwater het maximale waterniveau (11) heeft overschreden, stopt de vlotterklep (31) automatisch met het opzuigen van water door de machine (30).
  Afb. 23


Afbeelding 22:

21. Automatische stopfunctie voor het opzuigen
22. Vlotterklep

De schoonwatertank reinigen

1. Verwijder de schoonwatertank (3) in de richting van de pijl, zoals weergegeven in het montagegedeelte. Afb. 4
2. Draai de dop los en leeg het resterende water. Afb. 23
3. Draai de dop van de schoonwatertank weer vast (3) en installeer de lege tank.
4. Druk op de aan/uit-knop (1) om het apparaat in te schakelen.
   Afb. 24

5. Druk op de waterafgifteknop (7) om het resterende water in het apparaat te legen.
   Afb. 25

6. Wanneer het stopt met het afgeven van water, schakelt u het apparaat uit en trekt u de stekker uit het stopcontact.

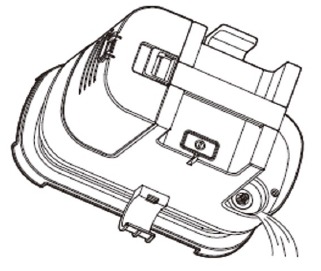

7. Kantel de machine en leeg het resterende water aan de onderkant van het apparaat.
   Afb. 26


Het zuigmondstuk reinigen

1. Druk op de ontgrendelingsknop van het zuigmondstuk (32) en scheid deze van de slangbeugel (8).
   Afb. 27

2. Verwijder de voorklep (33) door deze met uw vinger op te tillen.
   Afb. 28

3. Spoel het zuigmondstuk af.
4. Plaats de klep van het zuigmondstuk terug. Zorg ervoor dat de pinnen correct in de gaten zijn geplaatst en druk deze onderdelen aan totdat ze vastklikken.
   Afb. 29-30



Afbeelding 28-29:

23. Ontgrendelingsknop zuigmondstuk
24. Voorste klep zuigmondstuk
25. Gaten
26. Pinnen

• Maak bij het reinigen van het zuigmondstuk de wateruitlaat (20) leeg als deze verstopt is.
  Afb. 31

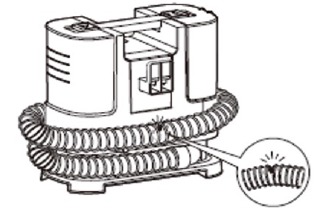

• Controleer of de slang (5) niet beschadigd is en geen lekken vertoont.
  Afb. 32


De luchtinlaatspons en de filterspons reinigen

Spoel de luchtinlaatspons (36) en de filterspons (37) na elk gebruik af en vervang ze als ze versleten zijn.

Afbeelding 33

27. Luchtinlaatspons (bevindt zich aan de onderkant van de afvalwatertank)
28. Filterspons (bevindt zich aan de onderkant van de schoonwatertank)

• We raden aan om ze met een pincet te verwijderen.
• Laat ze na het reinigen aan de lucht drogen.
• Plaats de onderdelen na het reinigen terug in de machine.
• Bewaar de machine na het reinigen op een droge plaats bij kamertemperatuur en vermijd direct zonlicht.

PROBLEEMOPLOSSING

Als u een probleem constateert, lees dan deze handleiding zorgvuldig door en probeer mogelijke oplossingen voordat u contact opneemt met de Technische Ondersteuningsdienst van Cecotec.

Als het probleem na deze handelingen nog steeds optreedt, neem dan contact op met de leverancier of de Technische Ondersteuningsdienst van Cecotec.

Probeer het apparaat niet zelf te demonteren, te repareren of aan te passen.

TECHNISCHE SPECIFICATIES

Product: Conga 3000 CarpetClean bekledingsreiniger
Referentie: 05082
Spanning: 220-240 V, 50/60Hz
Vermogen: 400 W
IPX4
Daadwerkelijke capaciteit afvalwatertank: ongeveer 0,5 liter
Daadwerkelijke capaciteit schoonwatertank: ongeveer 1,2 liter.
Lengte slang: φ30 mm x 1,2 m
Afmetingen: 290 mm x 180 mm x 270 mm
Technische specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd om de productkwaliteit te verbeteren.
