Nuna TRES LX Handleiding

WAARSCHUWING

LET OP dat de harde items en plastic onderdelen van het verbeterde kinderbeveiligingssysteem zo moeten worden geplaatst en geïnstalleerd dat ze niet bekneld kunnen raken door een beweegbare stoel of in de deur van het voertuig.
GEBRUIK de naar achteren gerichte verbeterde kinderbeveiligingssystemen NIET op zitplaatsen waar een actieve frontale airbag is geïnstalleerd.

Om dit verbeterde kinderbeveiligingssysteem te gebruiken volgens VN-reglement nr. 129, moet uw kind aan de volgende eisen voldoen.
Naar achteren gericht:
Lengte kind 40cm-105cm/gewicht kind max. 22 kg;
Naar voren gericht:
Lengte kind 100cm-145cm

GEBRUIK NIET NAAR VOREN GERICHT VOORDAT DE LEEFTIJD VAN HET KIND 15 MAANDEN OVERSCHRIJDT (Raadpleeg de instructies).

Bij gebruik voor lengtes tussen 135cm en 145cm (verhogingszitting) past deze mogelijk niet in alle voertuigen, vanwege een lage positie van het voertuigdak aan de zijkant.
Het verbeterde kinderbeveiligingssysteem past mogelijk niet in alle goedgekeurde voertuigen wanneer het in een van deze posities wordt gebruikt.
Alle riemen die het verbeterde kinderbeveiligingssysteem aan het voertuig bevestigen, moeten strak zitten. Alle riemen die het kind vasthouden, moeten worden aangepast aan het lichaam van het kind en de riemen mogen niet gedraaid zijn.
GEBRUIK GEEN andere dragende contactpunten dan die beschreven in de instructies en aangegeven op het verbeterde kinderbeveiligingssysteem.
Nadat uw kind in dit verbeterde kinderbeveiligingssysteem is geplaatst, moet de veiligheidsgordel correct worden gebruikt.
Zorg ervoor dat elke heupgordel laag wordt gedragen, zodat het bekken stevig is ingesnoerd, moet worden benadrukt.
Dit verbeterde kinderbeveiligingssysteem moet worden vervangen wanneer het is blootgesteld aan gewelddadige spanningen bij een ongeval. Een ongeval kan schade veroorzaken die u niet kunt zien.
Denk aan het gevaar van het aanbrengen van wijzigingen of toevoegingen aan het apparaat zonder goedkeuring van de bevoegde instantie, en het gevaar van het niet nauwkeurig opvolgen van de installatie-instructies van de fabrikant van het verbeterde kinderbeveiligingssysteem.
Houd dit verbeterde kinderbeveiligingssysteem uit de buurt van zonlicht, anders kan het te warm zijn voor de huid van het kind. Raak altijd het verbeterde kinderbeveiligingssysteem aan voordat u het kind erin plaatst.
Laat uw kind NIET zonder toezicht achter in het verbeterde kinderbeveiligingssysteem.
Bagage of andere voorwerpen die bij een botsing letsel kunnen veroorzaken, moeten goed worden vastgemaakt.
Het verbeterde kinderbeveiligingssysteem mag NIET WORDEN GEBRUIKT zonder de zachte goederen.
De zachte goederen mogen niet worden vervangen door andere dan die aanbevolen door de fabrikant, omdat de zachte goederen een integraal onderdeel vormen van de beveiligingsprestaties.
Controleer of dit verbeterde kinderbeveiligingssysteem correct in uw voertuig kan worden geïnstalleerd voordat u het koopt.
GEEN verbeterd kinderbeveiligingssysteem kan volledige bescherming tegen letsel bij een ongeval garanderen. Correct gebruik van dit verbeterde kinderbeveiligingssysteem vermindert echter het risico op ernstig letsel of overlijden voor uw kind.
Installeer dit verbeterde kinderbeveiligingssysteem NIET zonder de instructies in deze handleiding te volgen, anders brengt u uw kind mogelijk in ernstig gevaar op letsel of overlijden.
Gebruik dit verbeterde kinderbeveiligingssysteem NIET als het beschadigde of ontbrekende onderdelen heeft.
Zorg ervoor dat uw kind GEEN grote/ oversized kleding draagt, omdat dit kan voorkomen dat uw kind correct en veilig wordt vastgemaakt met de schouderharnasriemen en de kruisriem tussen de benen.

Productregistratie

Noteer het modelnummer en de fabricagedatum. U vindt ze op de achterkant van de TRES lx.

Om uw product te registreren, gaat u naar:
www.nunababy.com
Klik op de link "Register Gear" op de homepage.

Gebruikseisen voor kinderen

Dit product is geschikt voor gebruik met kinderen die aan de volgende eisen voldoen:

GEBRUIK NIET NAAR VOREN GERICHT VOORDAT DE LEEFTIJD VAN HET KIND 15 MAANDEN OVERSCHRIJDT
(Raadpleeg de instructies)

Maat van het kind	Installatiemodus	Afbeelding voor installatie	Referentieleeftijd	Zitpositie	Instructies voor inzetstuk voor baby's
40cm-105cm/ ≤22kg	Naar achteren gerichte modus		<4 jaar	Positie 5-6	We raden aan om het volledige inzetstuk voor baby's te gebruiken terwijl de baby kleiner is dan 60cm en kan worden gebruikt totdat ze eruit groeien. Het inzetstuk voor baby's verhoogt de bescherming bij een zijdelingse aanrijding.
100cm-145cm/ 15-36kg	Naar voren gerichte modus		3 jaar tot 12 jaar	Positie 1-4	Verwijder het inzetstuk voor baby's en bewaar het harnas op de juiste opberglocaties

Naar achteren gerichte modus
Voor installatie met 3-puntsgordel

1. Dit is een universeel gordelbevestigd verbeterd kinderbeveiligingssysteem. Het is goedgekeurd volgens VN-reglement nr. 129, voor gebruik voornamelijk in "universele zitposities" zoals aangegeven door voertuigfabrikanten in de gebruikershandleiding van het voertuig.
2. Raadpleeg bij twijfel de fabrikant van het verbeterde kinderbeveiligingssysteem of de detailhandelaar.

Naar voren gerichte modus

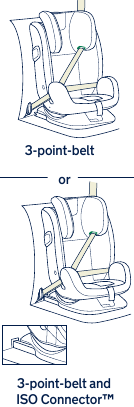

Voor installatie met 3-puntsgordel of 3-puntsgordel en ISO-connector

1. Dit is een i-Size verhogingszitting verbeterd kinderbeveiligingssysteem. Het is goedgekeurd volgens VN-reglement nr. 129, voor gebruik voornamelijk in "i-Size zitposities" zoals aangegeven door voertuigfabrikanten in de gebruikershandleiding van het voertuig.
2. Raadpleeg bij twijfel de fabrikant van het verbeterde kinderbeveiligingssysteem of de detailhandelaar.
3. Wanneer de toepasselijke hoogte 135cm-145cm is, behoort deze tot "specifieke voertuigverhogingszitting".

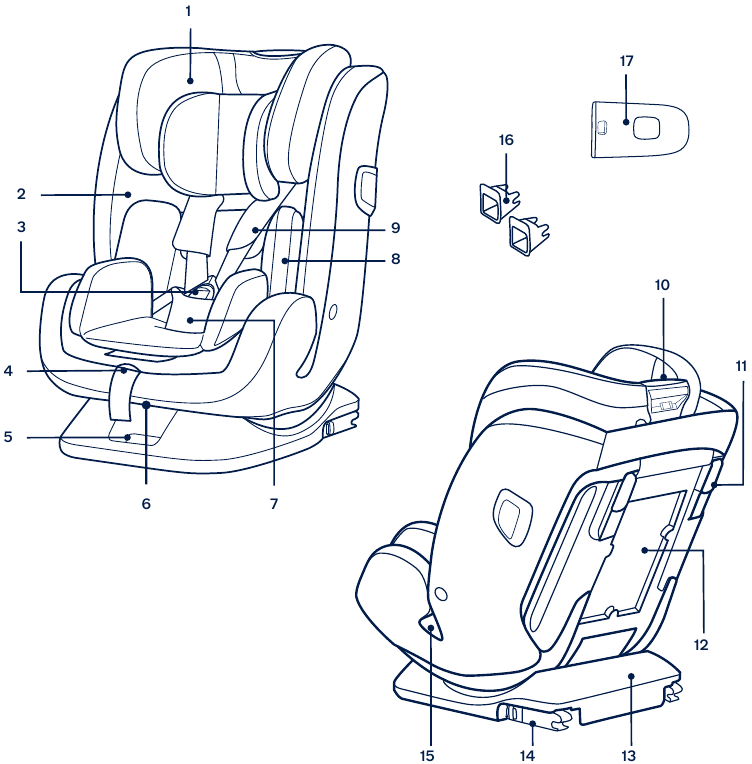

Onderdelenlijst

1. Hoofdsteun
2. Zitkussen
3. Gesp
4. Versteller voor riem
5. Verstelknop ISO-connector
6. Verstelhendel voor achteroverleunen
7. Kruisharnasbeschermer
8. Inzetstuk voor baby's
9. Schouderharnasbeschermers
10. Verstelhendel hoofdsteun
11. Vergrendeling
12. Opbergvak voor handleiding
13. Basis
14. ISOFIX-bevestiging (ISO-connector)
15. Gordelopeningen voertuig
16. ISO-connector geleiders
17. Zijdelingse bescherming

Installatieproblemen

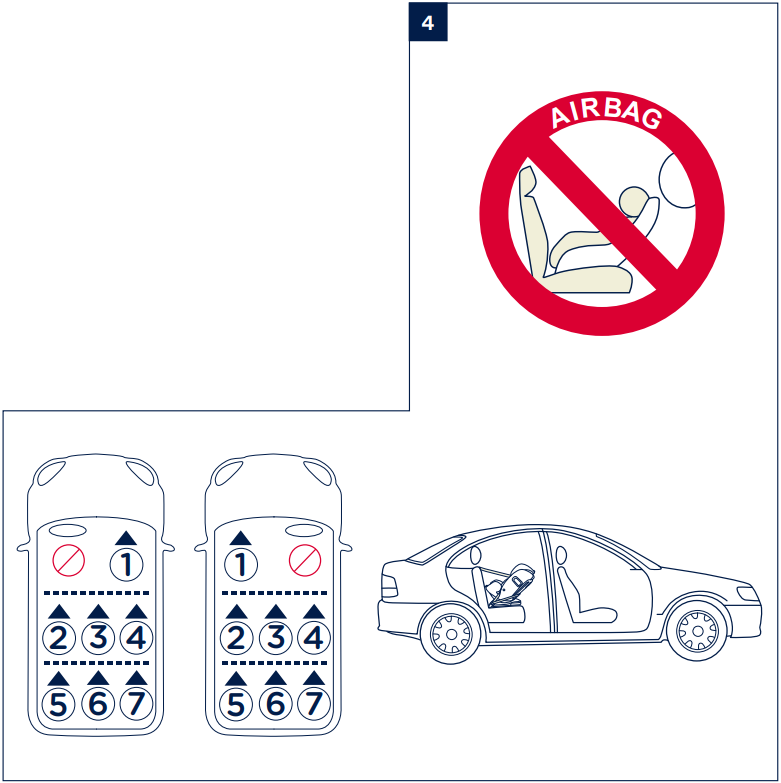

Installeer dit verbeterde kinderbeveiligingssysteem NIET op voertuigstoelen met alleen heupgordels. (1)

Dit verbeterde kinderbeveiligingssysteem is geschikt voor voertuigstoelen met een 3-punts oprolveiligheidsgordel. (2) Als uw voertuig ISOFIX-ankerpunten heeft, raden we aan om de ISO Connector-bevestiging aan te sluiten op de ISOFIX-ankerpunten (naar voren gerichte modus). (3)

Gebruik het naar achteren gerichte systeem NIET op de passagiersstoel met geactiveerde frontale airbag. (4) Overlijden of ernstig letsel kan het gevolg zijn. Raadpleeg de gebruikershandleiding van het voertuig voor meer informatie.
Installeer dit verbeterde kinderbeveiligingssysteem NIET op voertuigstoelen die zijwaarts of achterwaarts gericht zijn ten opzichte van de bewegingsrichting van het voertuig.
Raadpleeg de gebruikershandleiding van uw voertuig voor aanbevolen of voorgestelde installatieposities. Dit verbeterde kinderbeveiligingssysteem moet op de achterbank van het voertuig worden geïnstalleerd. (4)

Installeer dit NIET op beweegbare voertuigstoelen tijdens de installatie.

Productgebruik

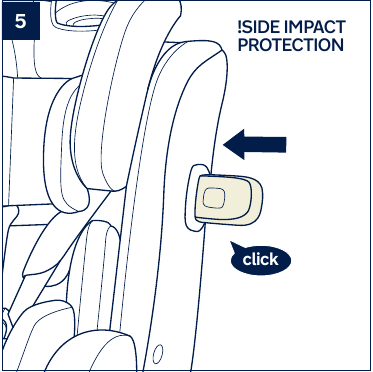

Zijdelingse bescherming gebruiken

1. Het verbeterde kinderbeveiligingssysteem wordt geleverd met een afneembare zijdelingse bescherming. Deze zijdelingse bescherming moet worden gebruikt aan de deurzijde van het voertuig voor de beste bescherming. Deze moet aan de buitenkant van het verbeterde kinderbeveiligingssysteem worden bevestigd. Installatie weergegeven in afb. (5).

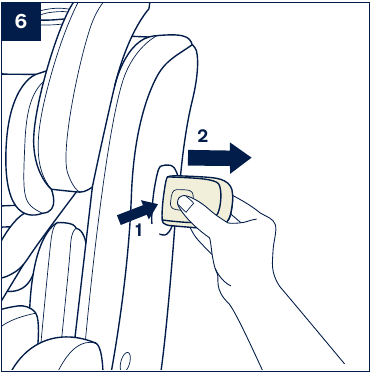

2. Druk op de ontgrendelknop om de zijdelingse bescherming te verwijderen. (6)

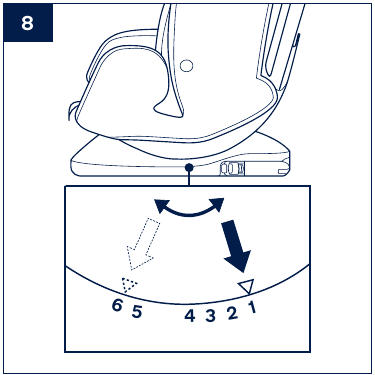

Aanpassing achteroverleunen

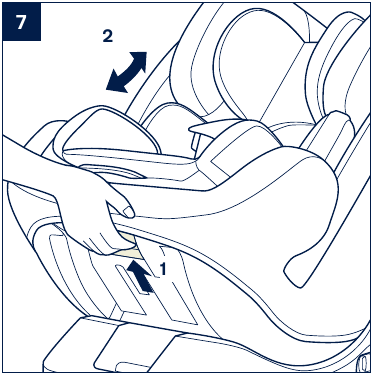

1. Druk op de verstelhendel voor achteroverleunen en pas het verbeterde kinderbeveiligingssysteem aan de juiste positie aan. (7)

2. De achteroverleunhoeken worden weergegeven als (8).


! Er zijn twee achteroverleunhoeken 5-6 voor de naar achteren gerichte modus.
! Er zijn vier achteroverleunhoeken 1-4 voor de naar voren gerichte modus.
Lijn de bovenste achteroverleunindicator uit met de onderste getallen voor de gewenste achteroverleunpositie.

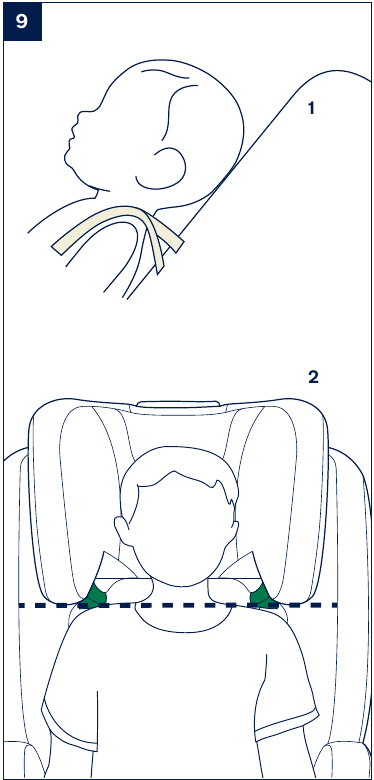

Hoogteverstelling voor hoofdsteun en schouderharnassen

Pas de hoofdsteun en schouderharnassen aan de juiste hoogte aan op basis van de lengte van het kind.

! Bij gebruik in de naar achteren gerichte modus moeten de sleuven van het schouderharnas gelijk zijn aan of net onder de schouders van het kind. (9)-1
Als de schouderharnassen niet op de juiste hoogte staan, kan het kind bij een ongeval uit het verbeterde kinderbeveiligingssysteem worden geslingerd.
! Bij gebruik in de naar voren gerichte modus moeten de gordelgeleiders van de schouder gelijk zijn aan of net boven de schouders van het kind. (9)-2

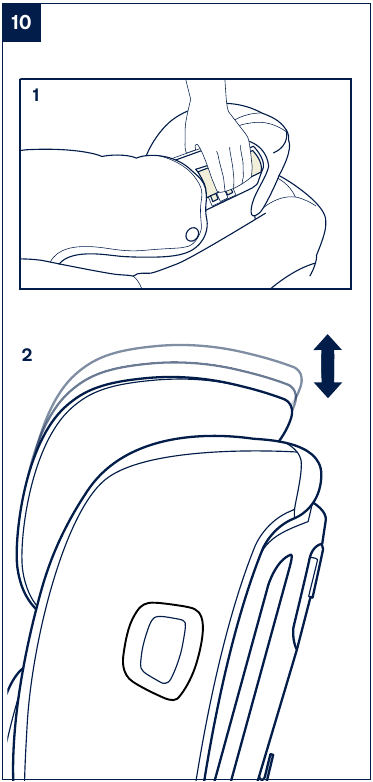

Knijp in de verstelhendel van de hoofdsteun (10)-1, trek ondertussen de hoofdsteun omhoog of omlaag totdat deze in een van de 10 posities klikt.
De posities van de hoofdsteun worden weergegeven als (10)-2.
! Naarmate de hoofdsteun omhoog wordt versteld (van de 6e-9e positie), bewegen de zijkanten van het kinderbeveiligingssysteem automatisch naar buiten om meer schouderruimte te bieden.

Achterwaarts gerichte stand

(Lengte kind 40cm-105cm/ Gewicht kind ≤ 22kg)
! Installeer het verbeterde kinderzitje op de achterbank van de auto en zet het kind vervolgens in het verbeterde kinderzitje.

Installatie voor achterwaarts gerichte stand

! Zet het verbeterde kinderzitje in de gewenste ligstand (2 standen voor achterwaarts gerichte stand). Lijn de bovenste hellingshoekindicator uit met een van de onderste witte cijfers.
! Zorg ervoor dat de schoudergordel op de juiste hoogte is ingesteld voordat u dit verbeterde kinderzitje installeert.
! Let er bij het installeren en verstellen van de veiligheidsgordels op dat zowel de schoudergordel als de heupgordel niet gedraaid zijn en niet voorkomen dat de veiligheidsgordels goed werken.

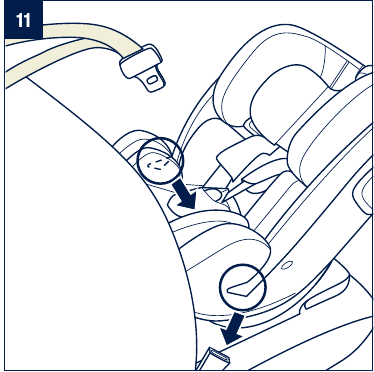

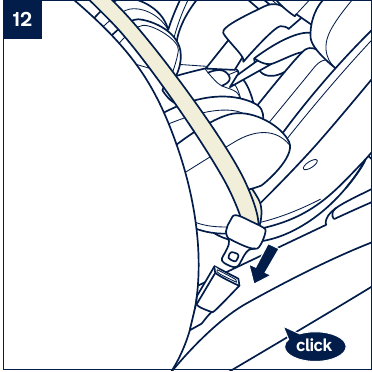

1. Haal de heupgordel van de auto door de gleuven voor de heupgordel en klik de gesp vervolgens vast. (11)(12)



! De heupgordel van de auto moet onder het inzetstuk voor baby's doorlopen.

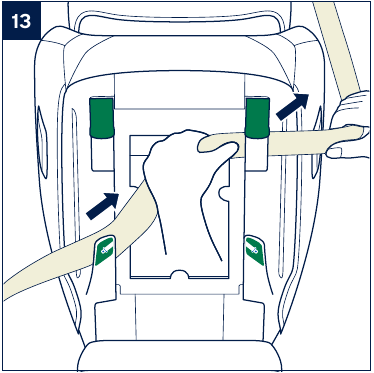

2. Haal de schoudergordel van de auto door de twee gleuven voor de achterwaarts gerichte stand aan de achterkant van het verbeterde kinderzitje. (13)


! Open de gordelvergrendeling en steek de schoudergordel erdoor. (14)
! Zorg ervoor dat de gordelvergrendeling volledig gesloten is wanneer deze niet in gebruik is om letsel of schade aan de autobekleding te voorkomen.

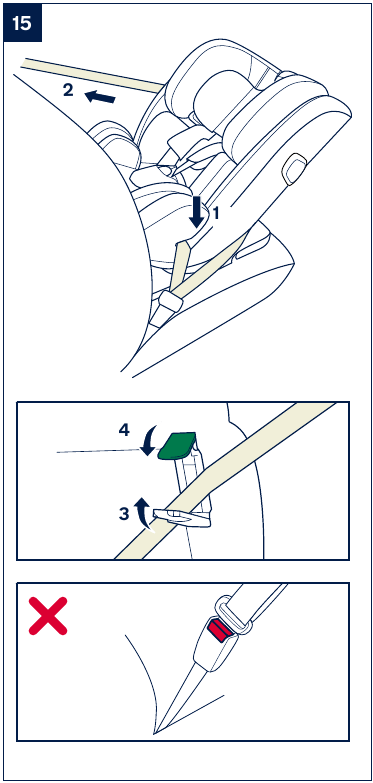

3. Druk het verbeterde kinderzitje stevig aan en trek aan de schoudergordel van de auto om het verbeterde kinderzitje goed vast te zetten. (15)-1(15)-2


! Zorg ervoor dat u de vergrendeling sluit nadat u hebt gecontroleerd of het verbeterde kinderzitje goed vastzit. (15)-3(15)-4
! Houd uw vingers uit de buurt bij het sluiten van de vergrendelingsclips om letsel te voorkomen.
! Het verbeterde kinderzitje kan niet worden gebruikt als de gesp van de veiligheidsgordel van de auto (vrouwelijk gespuiteinde) te lang is om het verbeterde kinderzitje stevig te verankeren.
! Controleer nogmaals of het verbeterde kinderzitje goed is geïnstalleerd en niet op de autostoel beweegt.

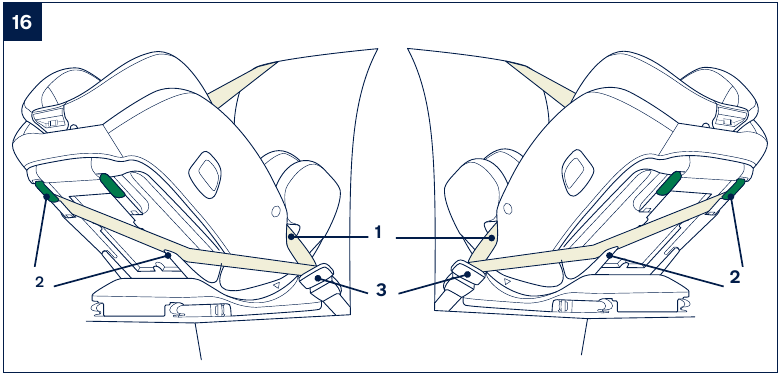

De correct gemonteerde autogordel wordt weergegeven als (16)
! Zorg ervoor dat de heupgordel van de auto door de gleuf voor de heupgordel loopt. (16)-1
! Zorg ervoor dat de schoudergordel van de auto door de gleuf voor de achterwaarts gerichte stand loopt. (16)-2
! De gesp van de auto is correct in de gesp geklikt, zoals (16)-3.

Uw kind vastzetten met het inzetstuk voor baby's

We raden aan om het volledige inzetstuk voor baby's te gebruiken zolang de baby kleiner is dan 60 cm en kan worden gebruikt totdat ze uit het inzetstuk voor baby's groeien. Het inzetstuk voor baby's verhoogt de bescherming bij een zijdelingse botsing.	Maak de drukknoopjes op de hoofdsteun los om het hoofdgedeelte van het inzetstuk voor baby's te verwijderen.	Verwijder het hoofdsteungedeelte van het inzetstuk voor baby's wanneer het hoofd van het kind er niet meer comfortabel in past.
		Verwijder het lichaamsgedeelte van het inzetstuk voor baby's wanneer de schouders van de baby er niet meer comfortabel in passen.
		Verwijder het kussen van het inzetstuk voor baby's door de drukknoopjes los te maken om meer ruimte te creëren wanneer de baby er niet comfortabel in past. Het kussen kan afzonderlijk worden gebruikt zonder aan het inzetstuk voor baby's te worden bevestigd om de rug van de baby te ondersteunen voor meer comfort.

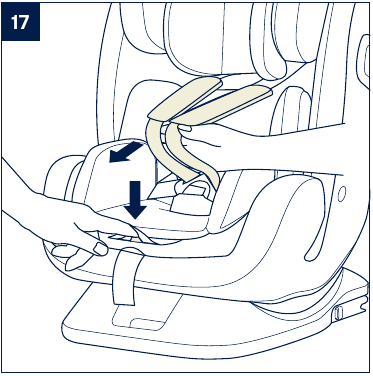

1. Trek, terwijl u op de gordelverstelknop drukt, de twee schoudergordels van het verbeterde kinderzitje volledig uit. (17)

2. Druk op de knop om de gesp te ontgrendelen. (18)

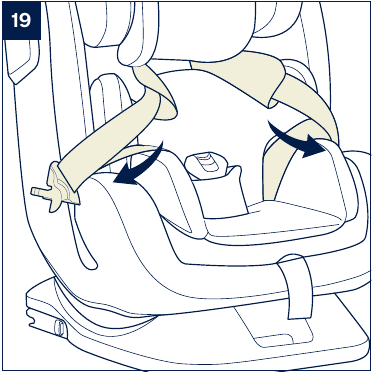

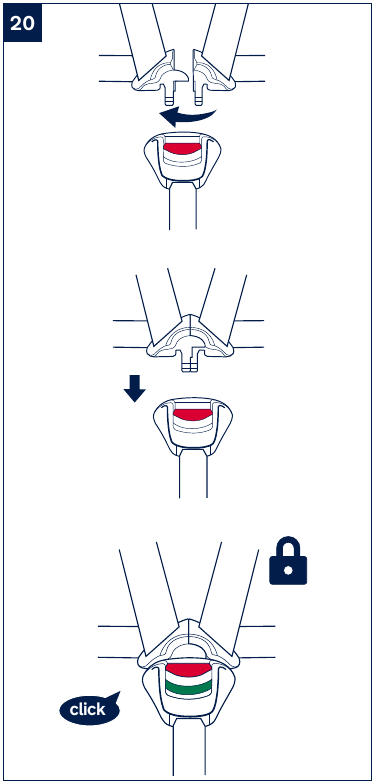

3. Plaats de gesptongen tegen het magnetische gedeelte aan de buitenkant van het kinderzitje, zodat de tongen op hun plaats worden gehouden.(19)

4. Klik de gesp vast.
   De groene indicator geeft aan dat deze op zijn plaats is vastgeklikt. (20)

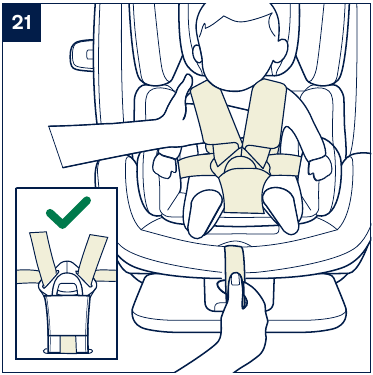

5. Trek aan de verstelband naar u toe om deze op de juiste lengte in te stellen en zorg ervoor dat uw kind goed vastzit. (21)


! Nadat het kind zit, controleert u opnieuw of de schoudergordels op de juiste hoogte zitten.
! Zorg er altijd voor dat het kind in de gordel zit en goed is vastgemaakt door eventuele speling te verwijderen.

Naar voren gerichte stand

(Lengte kind 100 cm - 145 cm)

Installatie voor naar voren gerichte stand

! Verwijder bij gebruik in de naar voren gerichte stand het babyinzetstuk en plaats de schoudergordelriemen, de gesp en de gesptongen in de opbergvakken van de gordel.
! Pas de schoudergordels op de juiste lengte aan voordat u de schouderriemen en de gesp in de opbergvakken opbergt.
! Pas de verbeterde kinderbeveiliging aan de gewenste ligstand aan. (4 posities voor naar voren gerichte stand). Lijn de bovenste hellingsindicator uit met een van de onderste witte cijfers.
! Controleer tijdens het gebruik en de aanpassing van de autogordel of de autogordel niet gedraaid is, waardoor uw kind mogelijk niet correct vastzit.

1. Druk op de knop om de gesp los te maken zoals (18).

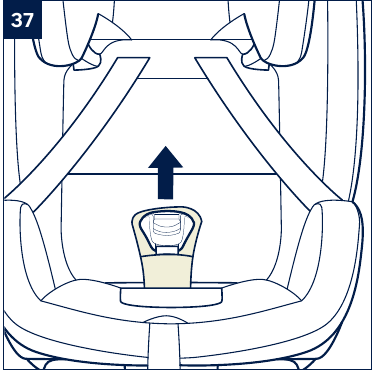

2. Verwijder het kruisbandje zoals weergegeven in (37) en vervolgens het babyinzetstuk.


! Gebruik bij het installeren van de verbeterde kinderbeveiliging in de naar voren gerichte stand niet het babyinzetstuk.

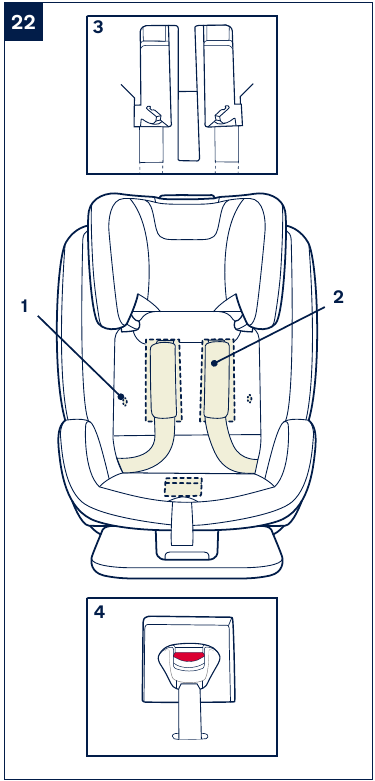

3. Maak de drukknopen los. (22)-1

4. Til de bovenste flap omhoog en trek de onderste flap naar voren, en berg vervolgens de schouderriemen op in hun opbergvakken. (22)-2
5. Trek de gesp naar de achterkant van het zitkussen en berg vervolgens de gesp en de gesptongen op in de respectievelijke opbergvakken. (22)-3 (22)-4
6. Maak de drukknopen opnieuw vast om het zitkussen te herstellen. Het herstelde zitkussen wordt weergegeven als (23).


ISO Connector-bevestigingen installeren

1. Plaats ISO Connector-bevestigingsgeleiders om te helpen bij de installatie. De ISO Connector-bevestigingsgeleiders kunnen het oppervlak van de autostoel beschermen tegen scheuren. (24)

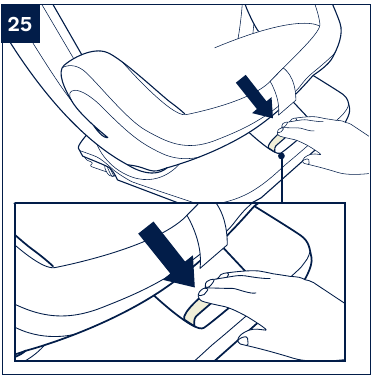

2. Verleng de ISO Connector-bevestigingen door op de aanpassingsknop (25) te drukken en de bevestigingen uit te trekken. (26)

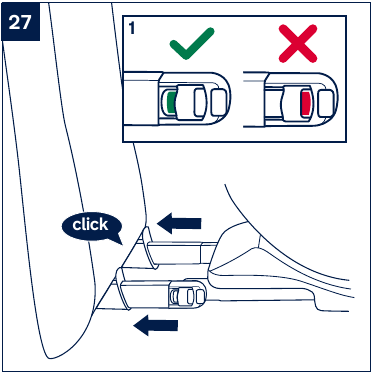

! Zorg ervoor dat beide ISO Connector-bevestigingen stevig zijn bevestigd aan hun ISOFIX-ankerpunten. De kleuren van de indicatoren op beide ISO Connector-bevestigingen moeten volledig groen zijn. (27) De ISO Connector-bevestigingen moeten worden bevestigd en vergrendeld op de ISOFIX-ankerpunten.
! Controleer of de verbeterde kinderbeveiliging stevig is geïnstalleerd door aan beide ISO Connector-bevestigingen te trekken.

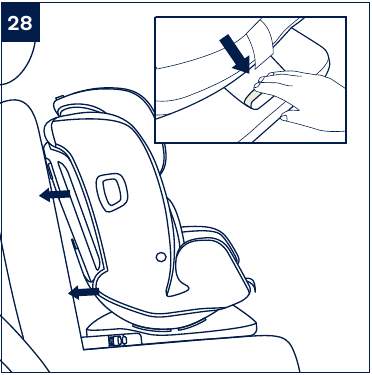

3. Druk op de ISO Connector-aanpassingsknop en duw de verbeterde kinderbeveiliging terug tegen de autostoel totdat deze strak zit. (28)


ISO Connector-bevestigingen verwijderen en opbergen

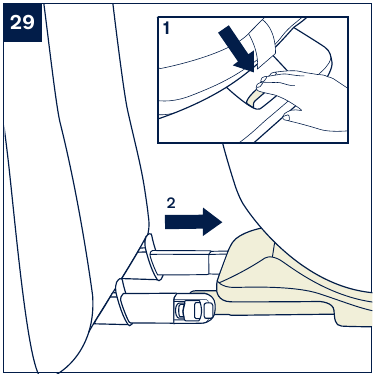

1. Om uit het voertuig te verwijderen, drukt u op de ISO Connector-aanpassingsknop (29)-1 en trekt u de basis weg van de stoel. (29)-2

2. Om de ISO-connectoren los te maken van de ISOFIX-ankerpunten van het voertuig, houdt u de voorste knop (30-1) ingedrukt terwijl u op de achterste knop (30-2) drukt.

3. Om de ISO Connector-bevestigingen in de basis terug te trekken, drukt u op de ISO Connector-aanpassingsknop. (31)

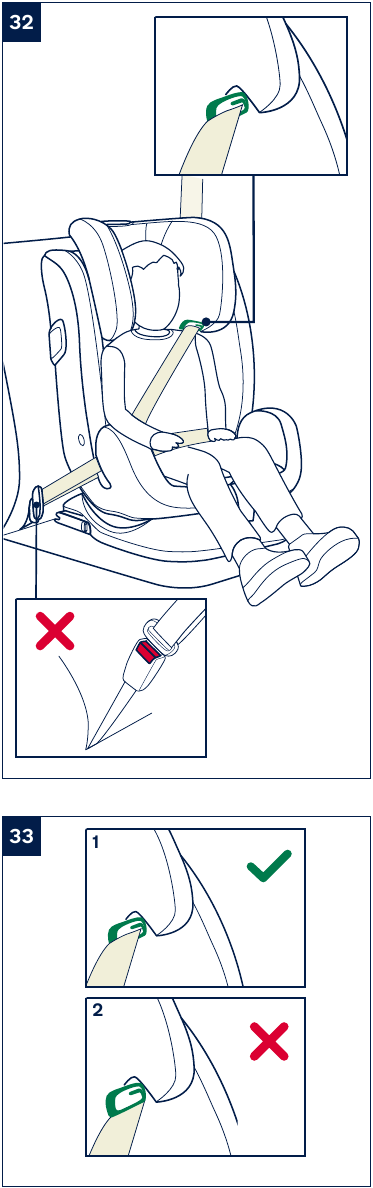

Het kind vastzetten

1. Controleer of de geleiders van de schoudergordel van het voertuig zich op de juiste hoogte bevinden wanneer het kind in de verbeterde kinderbeveiliging zit.
2. Plaats de schoudergordel door de schoudergordelgeleider en haal de heupgordel door de heupgordelsleuven van het voertuig. Maak de voertuiggesp vast en trek aan de voertuiggordel om er zeker van te zijn dat deze is vastgemaakt. (32)(33)


! De schoudergordel moet door de schoudergordelgeleider lopen.
! De heupgordel moet door de heupgordelsleuven lopen.
! Gebruik NOOIT een 2-punts voertuiggordel (alleen heupgordel) om uw kind vast te zetten.
! Gebruik de schoudergordel NIET los of onder de arm gepositioneerd.
! Gebruik de schoudergordel NIET achter de rug van het kind.
! Laat het kind NIET naar beneden glijden in de verbeterde kinderbeveiliging in geval van verstikking.

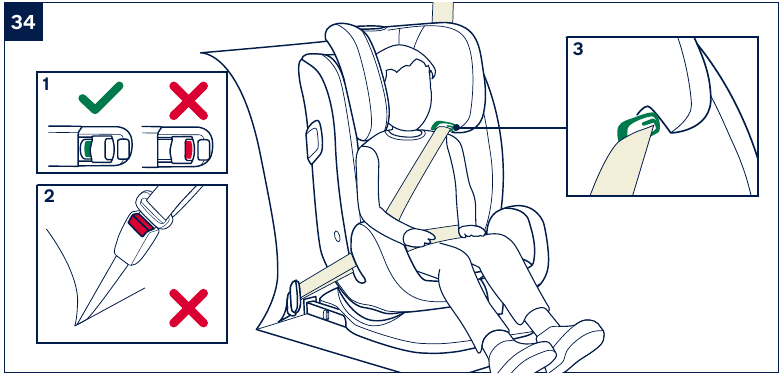

Met 3-puntsgordel van het voertuig en ISO Connector

1. Het installeren van ISO Connector-bevestigingen wordt weergegeven in afb. (24) - (28).
2. Plaats het kind in de verbeterde kinderbeveiliging en controleer of de schoudergordelgeleiders zich op de juiste hoogte bevinden.
3. Plaats de schoudergordel door de schoudergordelgeleider en haal de heupgordel door de heupgordelsleuven van het voertuig. Maak de voertuiggesp vast en trek aan de voertuiggordel om er zeker van te zijn dat deze is vastgemaakt. (32)(33)
4. De correct gemonteerde 3-puntsgordel en ISO Connector-bevestiging worden weergegeven als (34).


! Zorg ervoor dat beide ISO Connector-bevestigingen stevig zijn bevestigd aan de ISOFIX-ankerpunten van het voertuig. De kleuren van de indicatoren op beide ISO Connector-bevestigingen moeten volledig groen zijn. (34)-1
! Controleer of de verbeterde kinderbeveiliging stevig is geïnstalleerd door aan beide ISO Connector-bevestigingen te trekken.
! De schoudergordel moet door de schoudergordelgeleider lopen. (34)-3
! De heupgordel moet door de heupgordelgeleiders lopen.
! De verbeterde kinderbeveiliging kan niet worden gebruikt als de voertuigveiligheidsgordelgesp (vrouwelijk gespuiteinde) te lang is om de verbeterde kinderbeveiliging veilig te verankeren. (34)-2
! Gebruik NOOIT een 2-punts voertuiggordel (alleen heupgordel) om uw kind vast te zetten.
! Gebruik de schoudergordel NIET los of onder de arm gepositioneerd.
! Gebruik de schoudergordel NIET achter de rug van het kind.
! Laat het kind NIET naar beneden glijden in de verbeterde kinderbeveiliging in geval van verstikking.

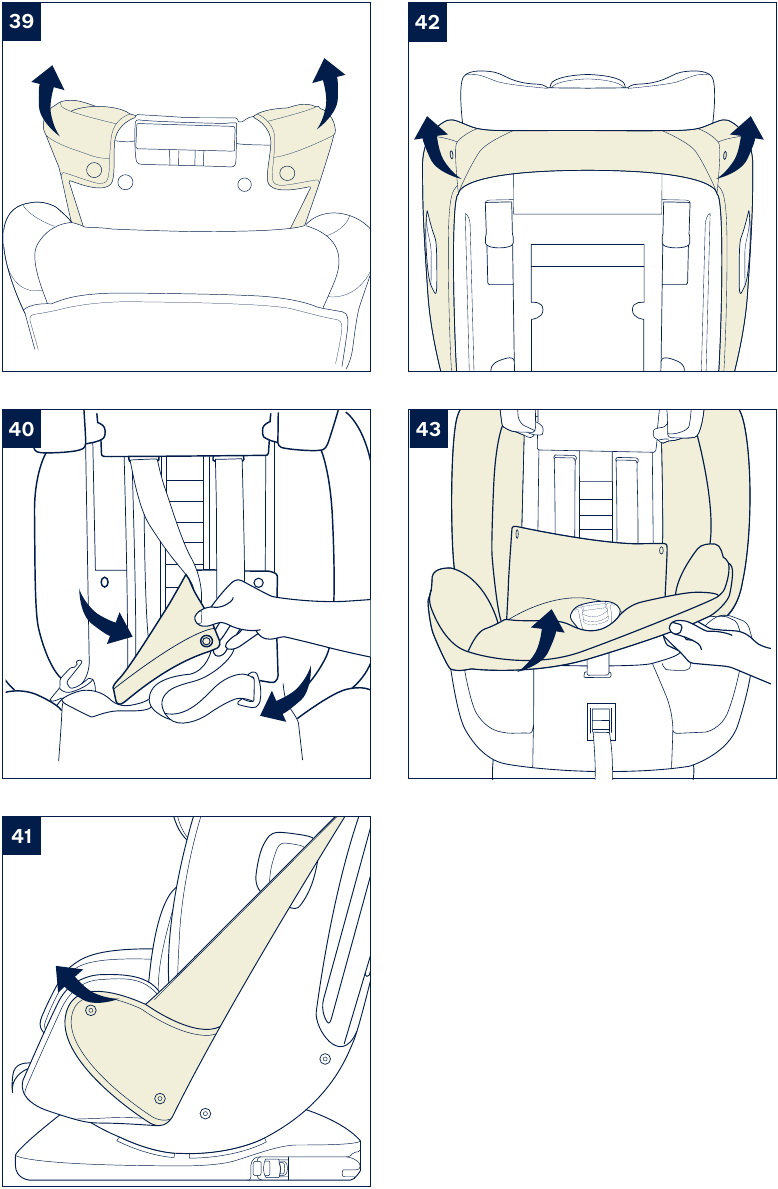

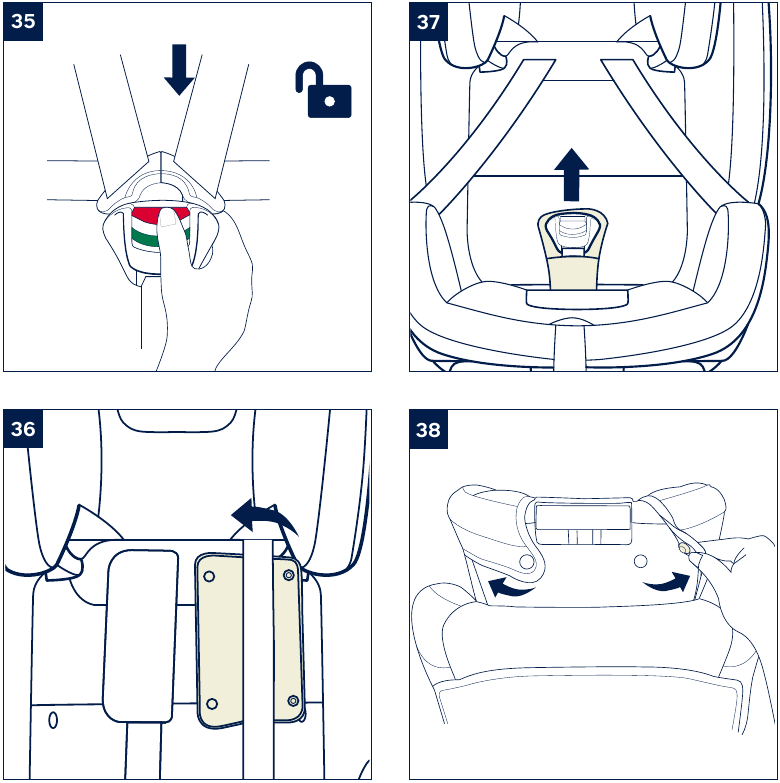

Zachte onderdelen losmaken en monteren

Zie afbeeldingen (35) - (43)
Om zachte onderdelen te monteren, draait u de bovenstaande stappen om.

Reiniging en onderhoud

Bewaar het ergens waar het kind er niet bij kan.
Was de zachte onderdelen met koud water onder 30 °C.
Strijk de zachte onderdelen NIET.
Bleek of stoom de zachte onderdelen NIET.
Gebruik GEEN onverdund neutraal reinigingsmiddel, benzine of een ander organisch oplosmiddel om de verbeterde kinderbeveiliging te wassen. Het kan de verbeterde kinderbeveiliging beschadigen.
Draai de zachte onderdelen NIET om met veel kracht te drogen. Het kan rimpels in de zachte onderdelen achterlaten.
Hang de zachte onderdelen in de schaduw te drogen.
Verwijder de verbeterde kinderbeveiliging van de autostoel als deze lange tijd niet wordt gebruikt.

Contact

Neem voor vervangende onderdelen, service of aanvullende garantievragen contact op met onze klantenservice.
info@nunababy.com
www.nunababy.com

In het Verenigd Koninkrijk:
infouk@nunababy.com
www.nunababy.com

NUNA International B.V.
Van der Valk Boumanweg 178 C
2352JD Leiderdorp
Nederland
